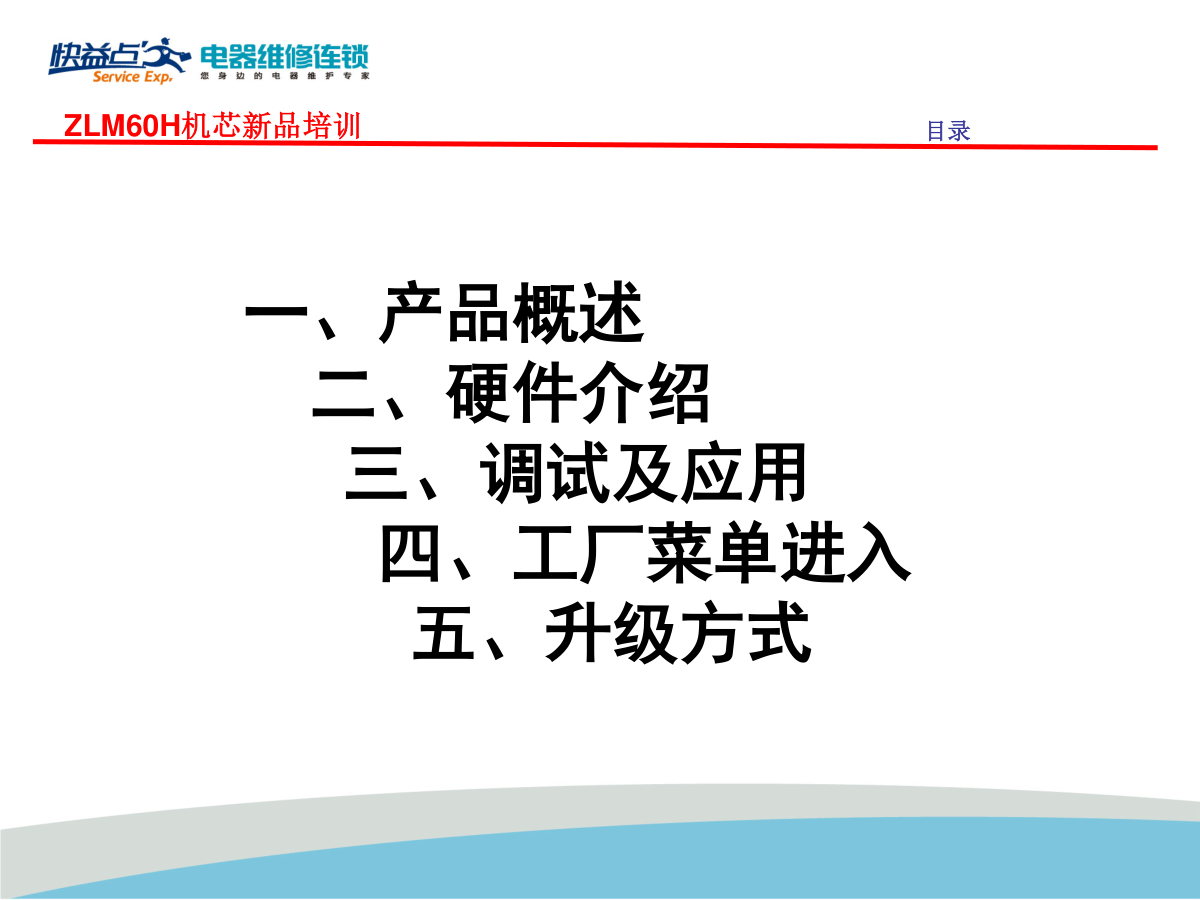

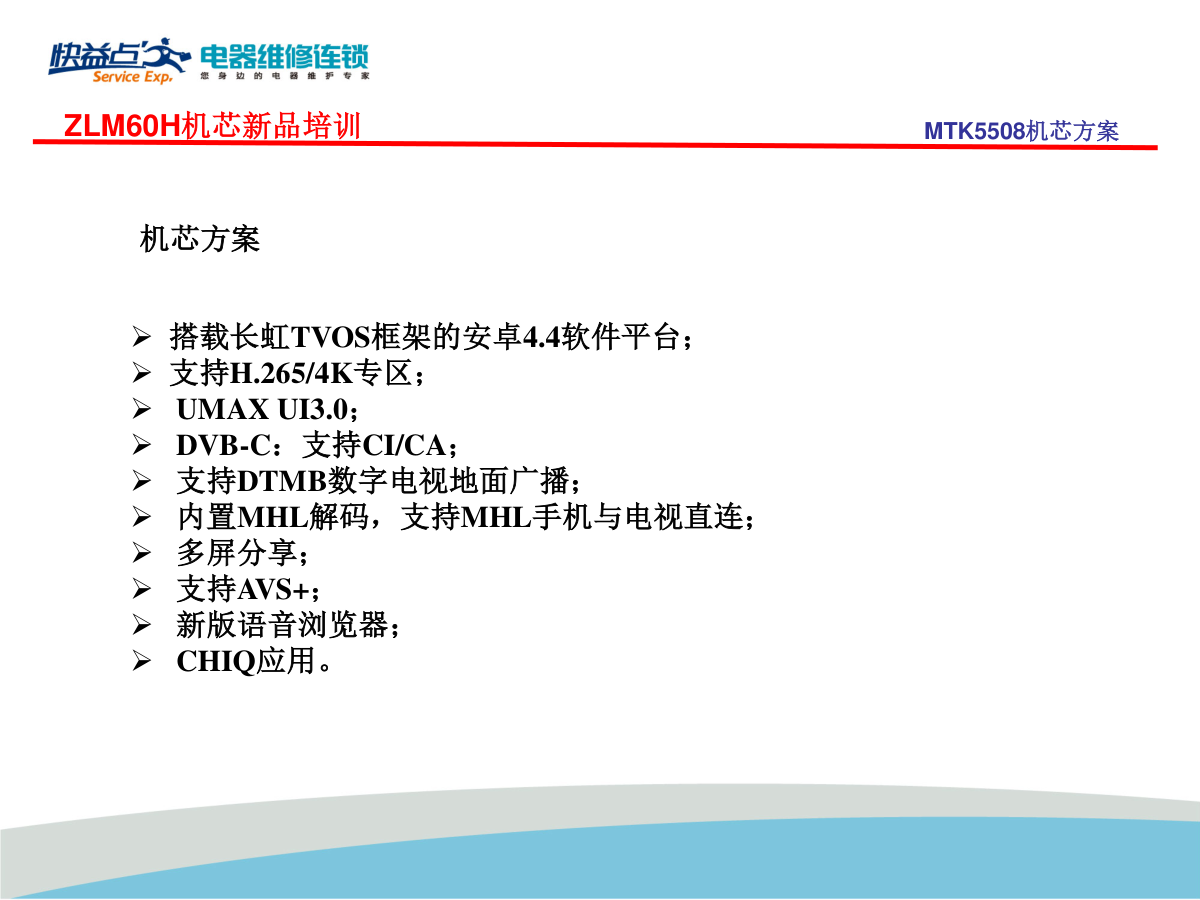

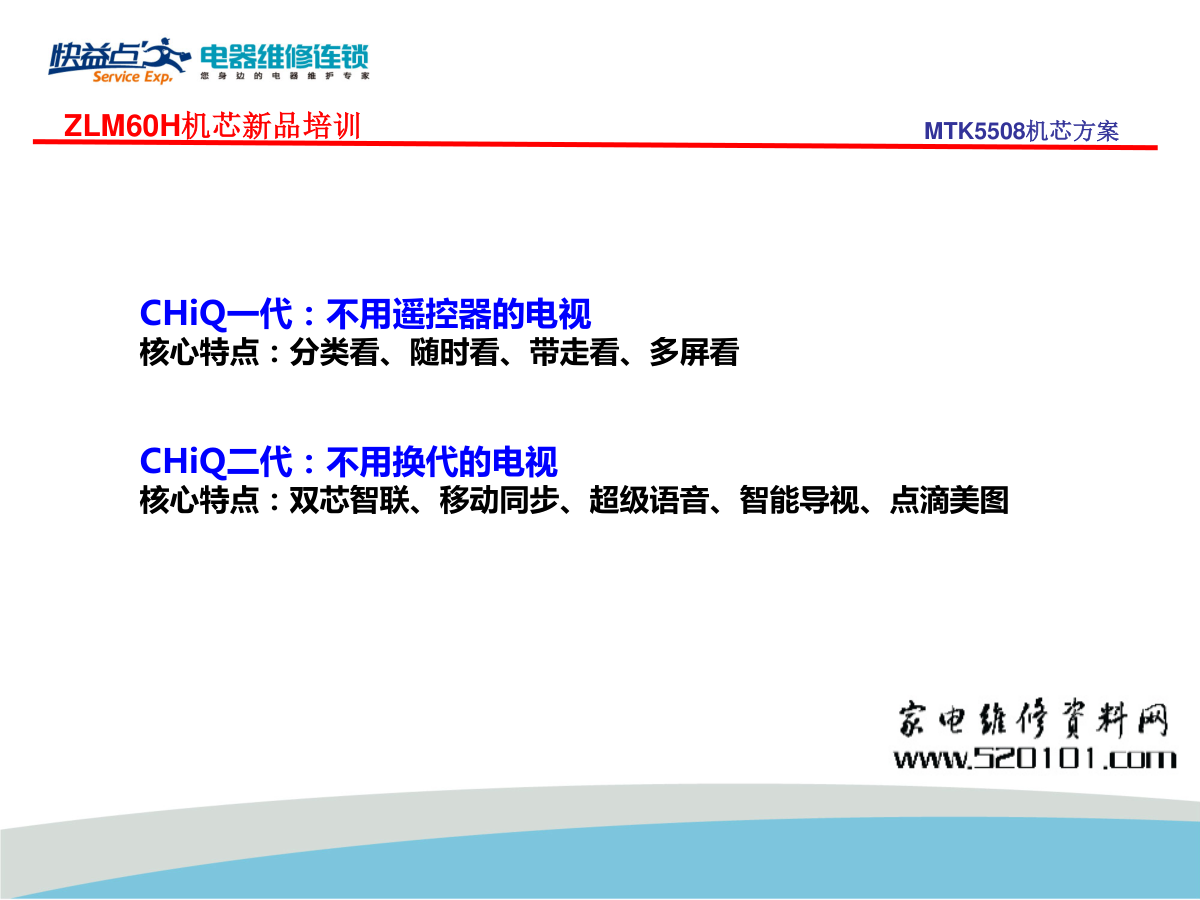

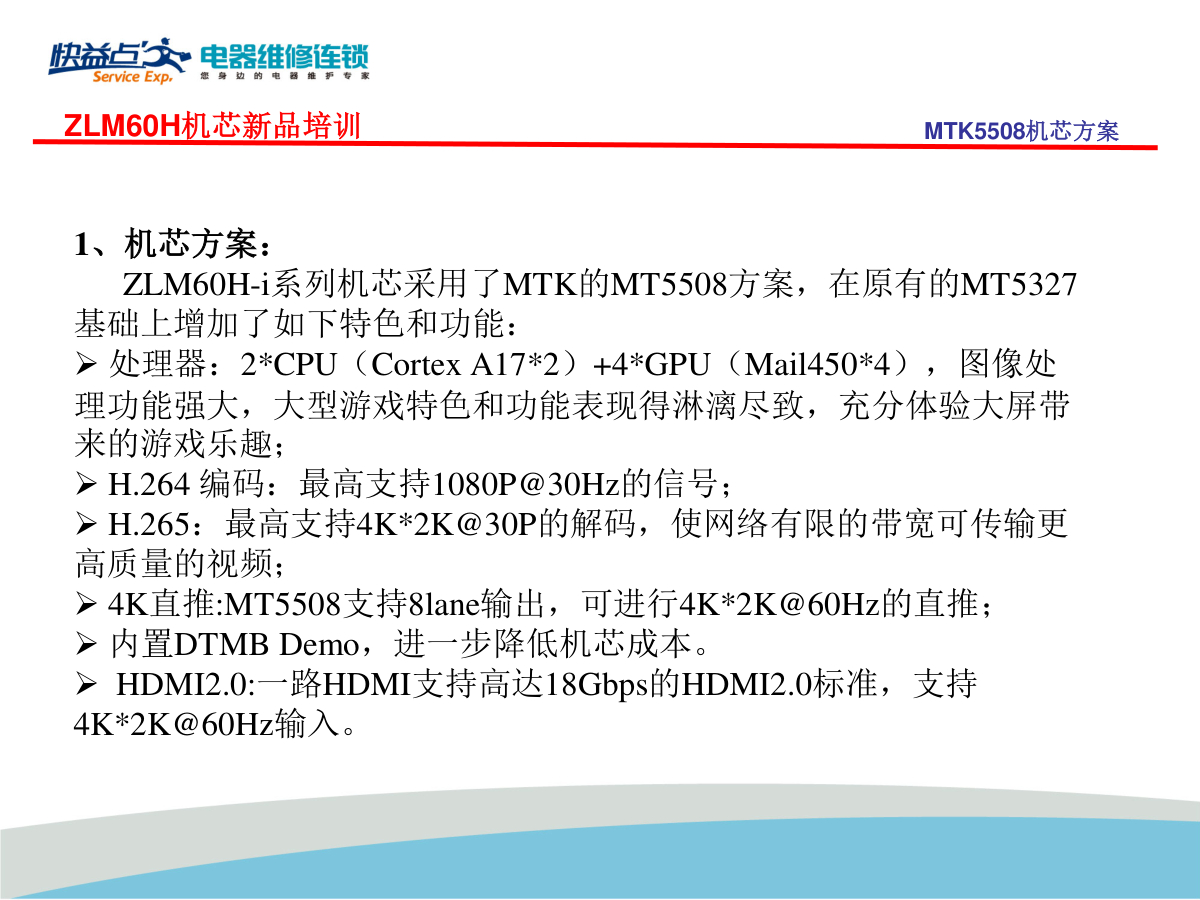

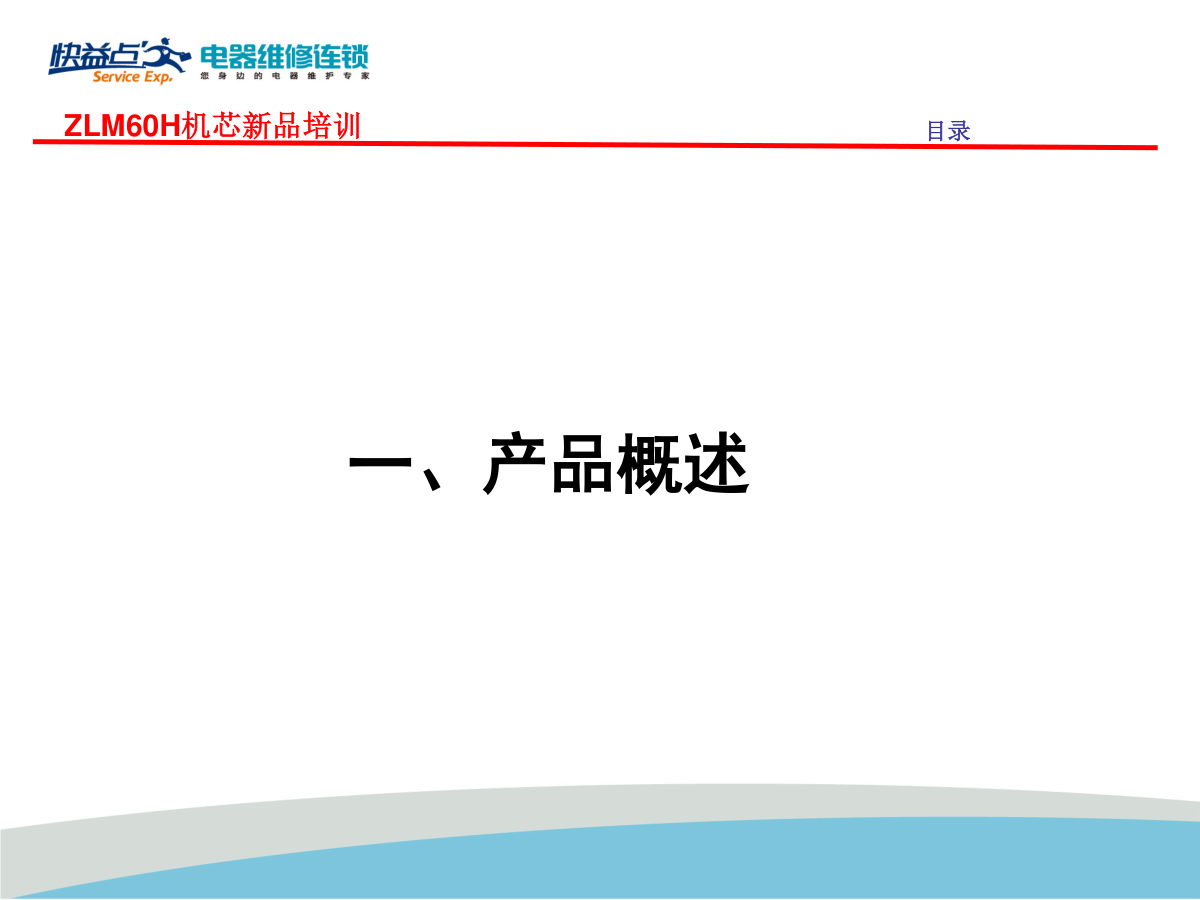

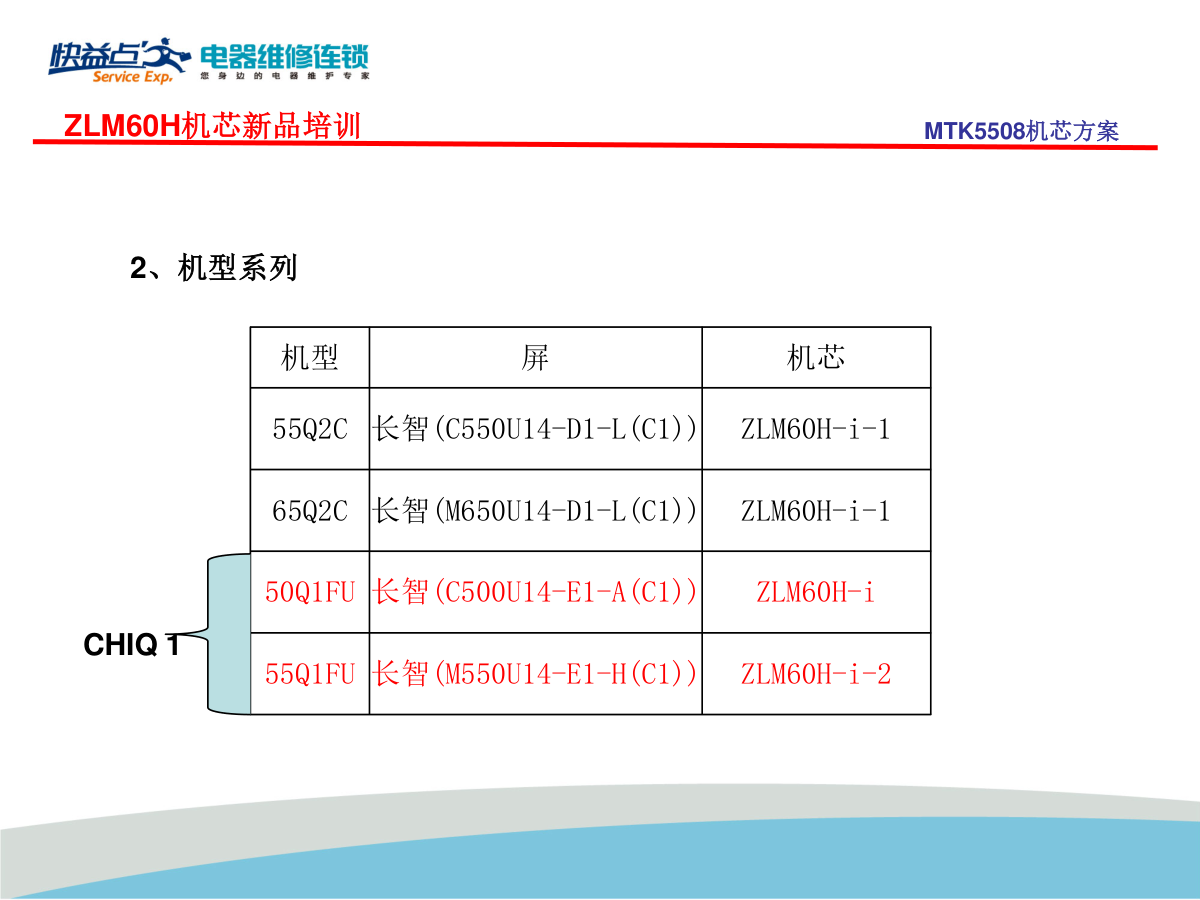

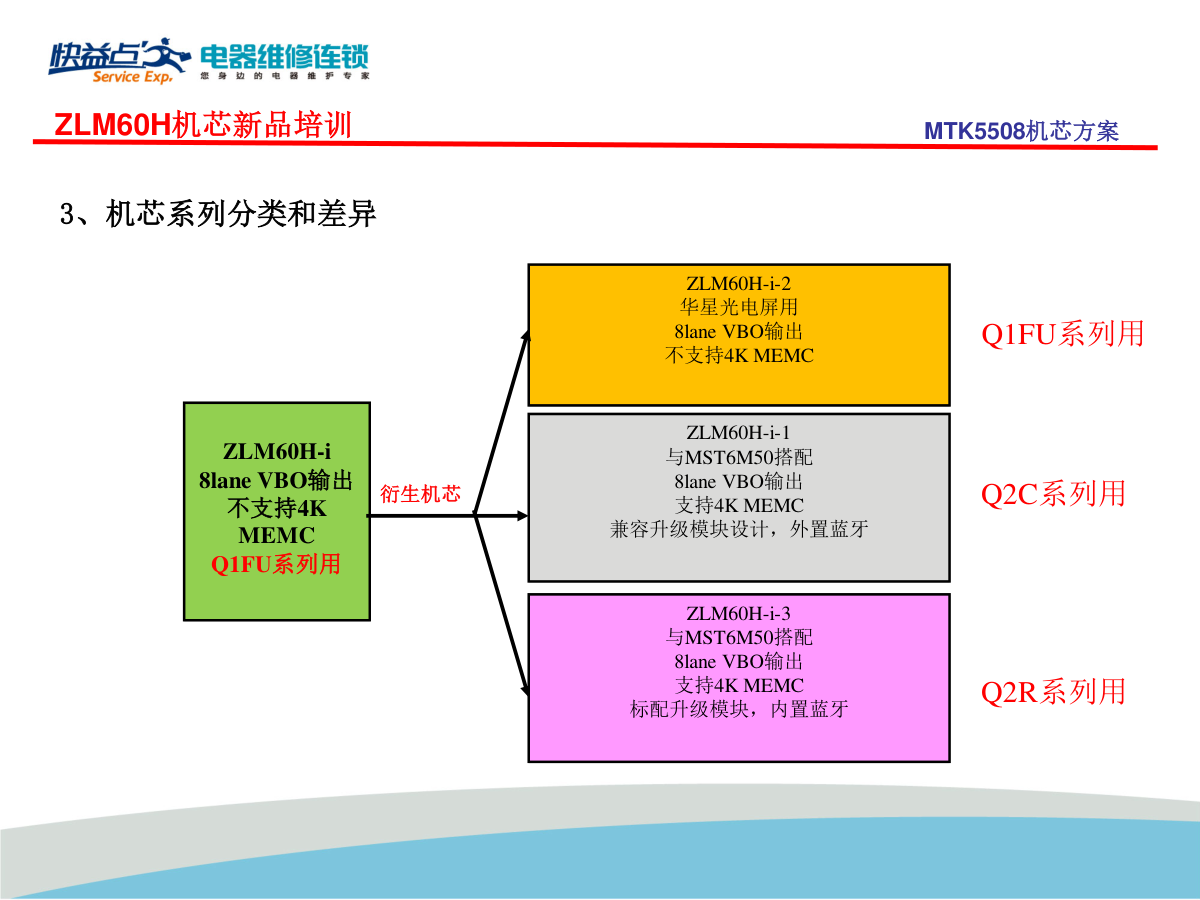

长虹ZLM60H机芯 新品培训 技术支持组 周强 2015年3月 ZLM60H机芯新品培训 目录 一、产品概述 二、硬件介绍 三、调试及应用 四、工厂菜单进入 五、升级方式 ZLM60H机芯新品培训 目录 一、产品概述 ZLM60H机芯新品培训 MTK5508机芯方案 CHiQ一代：不用遥控器的电视 核心特点：分类看、随时看、带走看、多屏看 CHiQ二代：不用换代的电视 核心特点：双芯智联、移动同步、超级语音、智能导视、点滴美图 ZLM60H机芯新品培训 MTK5508机芯方案 1、机芯方案： ZLM60H-i系列机芯采用了MTK的MT5508方案，在原有的MT5327 基础上增加了如下特色和功能：  处理器：2*CPU（Cortex A17*2）+4*GPU（Mail450*4），图像处 理功能强大，大型游戏特色和功能表现得淋漓尽致，充分体验大屏带 来的游戏乐趣；  H.264 编码：最高支持1080P@30Hz的信号；  H.265：最高支持4K*2K@30P的解码，使网络有限的带宽可传输更 高质量的视频；  4K直推:MT5508支持8lane输出，可进行4K*2K@60Hz的直推；  内置DTMB Demo，进一步降低机芯成本。  HDMI2.0:一路HDMI支持高达18Gbps的HDMI2.0标准，支持 4K*2K@60Hz输入。 ZLM60H机芯新品培训 MTK5508机芯方案  搭载长虹TVOS框架的安卓4.4软件平台；  支持H.265/4K专区；  UMAX UI3.0；  DVB-C：支持CI/CA；  支持DTMB数字电视地面广播；  内置MHL解码，支持MHL手机与电视直连；  多屏分享；  支持AVS+；  新版语音浏览器；  CHIQ应用。 机芯方案 ZLM60H机芯新品培训 MTK5508机芯方案 2、机型系列 机型 屏 机芯 55Q2C 长智(C550U14-D1-L(C1)) ZLM60H-i-1 65Q2C 长智(M650U14-D1-L(C1)) ZLM60H-i-1 50Q1FU 长智(C500U14-E1-A(C1)) ZLM60H-i 55Q1FU 长智(M550U14-E1-H(C1)) ZLM60H-i-2 CHIQ 1 ZLM60H机芯新品培训 MTK5508机芯方案 衍生机芯 ZLM60H-i 8lane VBO输出 不支持4K MEMC Q1FU系列用 ZLM60H-i-2 华星光电屏用 8lane VBO输出 不支持4K MEMC ZLM60H-i-1 与MST6M50搭配 8lane VBO输出 支持4K MEMC 兼容升级模块设计，外置蓝牙 ZLM60H-i-3 与MST6M50搭配 8lane VBO输出 支持4K MEMC 标配升级模块，内置蓝牙 3、机芯系列分类和差异 Q1FU系列用 Q2C系列用 Q2R系列用 ZLM60H机芯新品培训 MTK5508机芯方案 4、基本结构示意图 ZLM60H-i-3机芯 （用于Q2R系列） ZLM60H-i-1机芯 （用于Q2C系列） ZLM60H-i、 ZLM60H-i-2系列机芯 （用于Q1FU系列） ZLM60H机芯新品培训 MTK5508机芯方案 ZLM60H-i、ZLM60H-i-2机芯原理框图 ZLM60H机芯新品培训 MTK5508机芯方案 ZLM60H-i-1 ZLM60H-i-3机芯原理框图 ZLM60H机芯新品培训 目录 二、硬件介绍 ZLM60H机芯新品培训 MTK5508机芯方案 Q1FU系列是UHD超高清4K显示,整机系列包括50吋、55吋等规 格，其中50Q1FU采用群创、AUO等公司的液晶面板， 55Q1FU采 用华星光电、三星、LG等公司的液晶面板，为极窄边框设计。 Q1FU系列配置的机芯硬件方案相同。现以50Q1FU为例进行介绍。 ZLM60H机芯新品培训 MTK5508机芯方案 长虹50Q1FU延续了CHiQ系列奢华大气的外观设计，极窄边框、优雅呼吸灯、 弧形手工抛光底座。整机由于采用ELED背光设计，采用铝合金氧化拉丝底座，拉 丝烫金装饰条、创新质感蚀纹效果后盖等。 ZLM60H机芯新品培训 MTK5508机芯方案 50Q1FU背面向下配有网络、分量YPbPr、AV、VGA和电视天线接口；侧 面则提供了USB2.0、USB3.0、HDMI 1.4、HDMI 2.0、SD、CA/CI等接口。 HDMI2.0更能支持4K@50/60Hz视频传输。 ZLM60H机芯新品培训 MTK5508机芯方案 1、55Q1FU整机内部组件结构图 WIFI JUB7.820.1231-1 2.4G接收 （新模块） VBO上屏（8路） 呼吸灯 电源组件 HQL55D-8SB 120 主板组件 JU6.690.00133367 机械按键 屏型号：M550U14-E1-H(C1) ZLM60H机芯新品培训 MTK5508机芯方案 DDR 2GB(共，4颗) FLASH 8GB ZLM60H机芯新品培训 MTK5508机芯方案 2、55Q2C整机内部组件结构图 电源组件 HSL75-1S2 主板组件 LED驱动组件 5565CATE4000042S0 软触式按键 2.4G接收 WIFI 呼吸灯 MST6M5 JU7.820.00125699 LG VBO上屏 外置模块 ZLM60H机芯新品培训 MTK5508机芯方案 外置融合模块 VBO输出 MT5508 DDR 2GB(共，4颗) FLASH 8GB ZLM60H机芯新品培训 MTK5508机芯方案 MST6M50 VBO输入 主板 VBO上屏 ZLM60H机芯新品培训 目录 三、调试及应用 ZLM60H机芯新品培训 MTK5508机芯方案 设置:情景模式、频道管理、更多设置 ZLM60H机芯新品培训 MTK5508机芯方案 设置---更多设置---全部设置：声音设置、网络设置、系统设置、支持、语音设置 扬声器：电视扬声器、外部扬声器 ZLM60H机芯新品培训 MTK5508机芯方案 设置---全部设置---网络设置：有限设置、无线设置 设置---全部设置---系统设置 ZLM60H机芯新品培训 MTK5508机芯方案 设置---全部设置---支持：软件升级、版本信息、在线升级、U盘升级、申请公测 ZLM60H机芯新品培训 MTK5508机芯方案 设置---全部设置---支持：版本信息、公测申请 ZLM60H机芯新品培训 MTK5508机芯方案 GITV:呼号银河，由中央人民广播电台 申请的播放控制牌照；  提供央广的广播新闻；  视频内容直接由爱奇艺提供； 影视分四大板块：为你推荐、影视分类、 大家爱看、专题 主页：应用、电视、影视、媒体、游戏 ZLM60H机芯新品培训 MTK5508机芯方案 板块应用图界面 4K专区，是由牌照 方银河互联提供内 容支持，片源分辨 率都采用 3840X2160规格， 编码格式分别采用 H264、H265! H265是MPEG组织最新制定 的视频编码格式,此格式在保 证画质的同时大大提升了压 缩比,使得1080P、4K等高码 率视频可以在较低带宽下流 畅播放!本机芯完美支持H265 编码视频！ ZLM60H机芯新品培训 MTK5508机芯方案 主页：应用、电视、影视、媒体、游戏 游戏：运动加加、动游、爱游戏。 快速启动、热门推荐、 分类游戏、用户中心 ZLM60H机芯新品培训 MTK5508机芯方案 搭载新版电视管家 新版电视管家增加到11个功能：1一键优化、2后台运行、3内存优化、4 开机直达、5快速安装、6开机加速、7垃圾清理、8应用卸载、9实时网速、 10 WIFI优化、11儿童锁。 ZLM60H机芯新品培训 MTK5508机芯方案 搭载CHiQ 2.0； 支持整机离线下载CHiQ移动端程序 2014年公司推出了颠覆行业的首台移动互联电视-CHiQ电视 它结合了电视和移动设备的优点于一身，是一款跨时代的电视产品！ CHiQ一代：不用遥控器的电视 核心特点：分类看、随时看、带走看、多屏看 CHiQ二代：不用换代的电视 核心特点：双芯智联、移动同步、超级语音、智能导视、点滴美图 ZLM60H机芯新品培训 MTK5508机芯方案 Q2系列 双芯智联 移动同步 智能导视 点滴美图 全程语音 内容配置 Q2核心介绍 ZLM60H机芯新品培训 MTK5508机芯方案 Q2系列 1、双芯智联 Q2C独创的多芯联动技术，可以在电视芯片基础上自由组合移动芯片，让电视硬 件永不落伍！ （展示背后升级卡槽，后期可以即时升级硬件） 电视芯 移动芯 合二为一 ZLM60H机芯新品培训 MTK5508机芯方案 Q2系列 项目 电视芯 移动芯 合计 CPU 双核A17 四核A17 顶级六核A17CPU GPU 四核Mali450 四核MaliT764 顶级八核MaliGPU FPU 双核Neon 四核Neon 顶级六核Neon Q2C组合LOOK UP魔方后的强大配置 首个采用A17CPU相比A9性能提升60% 首个采用MaliT764GPU相比450提升70% 跑分王：安兔兔跑分60960分 超过iPhone6 游戏王：性能瞬间提升，玩爽大屏游戏！（狂野飙 车8游戏在升级模块中内置） ZLM60H机芯新品培训 MTK5508机芯方案 Q2系列 2、移动同步 电视内容受限，手机屏幕太小，不能像手机一样移动，不能触摸操控？ 解决： 1、内容同步：电视手机多牌照，不用刷机换系统内容更好看； 2、应用同步：手机应用电视享，不做低头族，抬头更好玩； 3、音画同步：电视画面带走看，带走听，电视移动更自由； 4、操控同步：无需键鼠和外设，一个手指手机全触摸操控。 手机就是电视， 电视就是手机， 多屏合二为一！ ZLM60H机芯新品培训 MTK5508机芯方案 Q2系列 3、 全程语音 Q2采用最新的全程语音技术，识别速度更快、识别率更高，还能识别方言； 操控电视实现语音点播、语音选集、语音快进退到几分几秒，比手动都精确。 演示：《红高粱》-第二集-快进到3分20秒-想听冰雨-切换到小苹果 ZLM60H机芯新品培训 MTK5508机芯方案 Q2系列 4、智能导视 节目太丰富不知道看什么？直播每天两集看完还想看？没机会参加现场互动？ 解决： 1、热门推荐：不知道该看什么？-打开电视就会有热门节目排行榜推送供您选择； 2、智能关联：看完以后还想看-电视会推出相关信息和类型的节目满足您； 3、台网互动：想参加热门节目互动-台网联动让您不用去现场，就能参与其中。 仅在数字一体机条件下实现 ZLM60H机芯新品培训 MTK5508机芯方案 Q2系列 5、点滴美图 模 板 照 片 冲 印 + + 你的 相册 书 家人不在一起，一张合影成了奢望，有没有专业制作水平，去影楼价格昂贵又费时间！ 解决：CHiQ的点滴美图，家人不用在一起就能一起合影，水平不够好也能拍出高水平的照片， 不用去影楼就能做精美相册！ 演示： 1、本地云端在电视前一起选择拍摄的照片； 2、后台编辑、组合、DIY您选中的照片； 3、选择相册模板，定制喜爱的精美相册并可以打印邮寄。 ZLM60H机芯新品培训 MTK5508机芯方案 Q2系列 专属海量内容： VIP银河爱奇艺牌照方，H.265专区、4K在线专区；爱游戏游戏平台和乐学方舟 贴心强大配置： 真4KHDMI2.0无损接口、H.265真4K硬解码、DTS\杜比音响系统 DVB-C有线\DTMB地面波双数字一体机、5G\2.4G千兆双频无线WIFI 6、内容配置 ZLM60H机芯新品培训 MTK5508机芯方案 Q2系列 沟通项目 终端沟通 顾客利益点 道具内容 操作 双芯智联 手机一年一换，电视难免换代，双芯智联可让电视芯+移 动芯，随心所欲不用换电视就可以享受最新配置！ 不用换代 魔方盒子 《狂野飙车8》、 属性菜单 游戏体验 属性菜单 移动同步 电视内容受限，只有一个牌照方，移动同步可以通过手 机让电视无需刷机，同时享受多个正版内容，还能实现 和手机一样的带走看、带走听。操控只需一个手指全部 搞定。移动同步解决电视观看内容少、观看不自由、操 控太复杂三大难题。 电视机能享 受移动端的 三大优势 手机移动端 移动演奏家 在线点播 应用同步 带走看听 触摸操控 超级语音 采用了人工智能语音技术，操作灵敏反应快，想看网络 影视，海量正版影视直接来，还能选集，快进到几分几 秒，想听歌也很方便，直接喊就能来，想看直播直接喊 台名即可，想教小孩学习，直接喊小学五年级数学即可， 闭着眼睛都能轻松操作和使用电视。 操作简单 人工智能 点播影视 点播音乐 换集快进 语音换台 语音乐学 语音演示 Q2演示沟通标准 ZLM60H机芯新品培训 MTK5508机芯方案 Q2系列 沟通项目 终端沟通 顾客利益点 道具内容 操作 内容配置 Q2采用正版专属免费银河爱奇艺牌照，内置正版H.265 在线专区，还有4K在线频道，还有爱游戏和葡萄游戏大 厅各种游戏，此外配置很贴心，HDMI2.04K接口， H.265解码，双频WIFI，双数字一体机。 内容正版丰 富，配置贴 心实用 银河爱奇艺 游戏大厅 接口配置 电视操作 点滴美图 您平时一定经常拍照吧，您可以将自己喜欢的生活照片 发给电视，后台服务平台将会根据您的需求制作成精美 相册，同时可以邮寄给您。。。 享受一家人 一起制作相 册的乐趣 点滴美图 相册道具 打开软件 手机推送 相册展示 智能导视 打开电视不知道看什么，电视会自动推送热门节目排行 供您选择，看完了意犹未尽，电视会推送相关的节目供 您回味，想现场参加互动节目，直接台网互动，足不出 户就能参与现场互动赢取大奖。 参与节目 现场互动 直播信号 呼啦软件 在直播状态下 软件自动弹出 ZLM60H机芯新品培训 MTK5508机芯方案 Q2C系列 ZLM60H机芯新品培训 MTK5508机芯方案 Q2C系列调试 ZLM60H机芯新品培训 MTK5508机芯方案 Q2C系列调试 下部界面添加删减 ZLM60H机芯新品培训 目录 四、工厂菜单进入 ZLM60H机芯新品培训 MTK5508机芯方案 序号 按 键 功 能 说 明 1 电源键 休眠/待机状态开关 2 主页键 短按此键调出主场景；长按此键调出多任务管理器 3 语音键 按此键开启语音功能，遥控器红色指示灯亮，麦克风打 开；按照整机提示进行语音输入，多次输入可重复按下 此键。 4 上/下/左/右键 有菜单显示时为菜单上/下/左/右键；电视源下无菜单显 示时，上/下键相当于节目加/减键，左/右键相当于音量 加/减键；媒体播放无菜单时，执行功能定义的功能。 5 返回键 按此键返回前一观看的节目/信号源；返回上级菜单；媒 体播放界面无菜单时，按此键返回进入播放前的文件浏 览页面 6 音量-键 音量减小 7 音量+键 音量增大 8 OK键 1.选择当前项目或者进入下级菜单等功能； 2.在影视、图片播放时，按此键调出播放控制菜单； 3.在电视信号源下且无菜单显示时，按此键进入快速换 台界面； 4.在需输入数字、字母、符号等时按此键开启软键盘 9 菜单键 在节目源和本地媒体下，短按此键打开“设置”菜单； 在任意场景下长按此键，调出“全部设置”菜单 10 麦克风孔 遥控器麦克风孔(注意：不要堵塞此孔) 1、遥控器功能使用介绍 RTD800VC ZLM60H机芯新品培训 MTK5508机芯方案 3、采用射频遥控器，首次开机时，若电视机未进行对码，需要按照以下方式 进行对码操作。 1）打开电视机后，同时按下遥控器“菜单键”和“音量-”键三秒以上，红色 指示灯快速闪烁，遥控器进入对码模式，再将遥控器尽量靠近电视屏幕左下方， 红色指示灯长亮后熄灭，电视屏幕上出现“对码成功”提示框，表示对码成功。 之后您就可用遥控器方便地对电视机进行操作。 2）若对码失败，请重新进行对码操作。 4、Q1FU不支持3D功能。目前，Q2C支持3D偏光。 2、工厂菜单进入 1）按“菜单键”出现“情景模式”，左移至“标准模式”； 2）遥控器上按“上”“右”“右”键出现小键盘，在小键盘上选择数字 “0 8 1 6”即可进入工厂菜单。 ZLM60H机芯新品培训 目录 五、升级方式 ZLM60H机芯新品培训 MTK5508机芯方案 ZLM60H机芯系列 1）Q2C、Q1FU产品升级均采用USB3.0接口； 2）在技术网站下载对应软件，需要区分Q2C和Q1FU 的2个升级软件不一样； 3）解压后为PKG后缀名，放在U盘根目录下，然后上电，系统会自动升级； 4）Q1FU为启客1代二期； 5）Q2C为启客二代。 ZLM60H机芯新品培训 MTK5508机芯方案 激活： 商场演示： 系统信息： 0818 6666 8888 谢 谢 大 家
