长虹LT26510液晶电视维修培训手册

分类：电子电工 日期： 点击：0
长虹LT26510液晶电视维修培训手册-0 长虹LT26510液晶电视维修培训手册-1 长虹LT26510液晶电视维修培训手册-2 长虹LT26510液晶电视维修培训手册-3 长虹LT26510液晶电视维修培训手册-4 长虹LT26510液晶电视维修培训手册-5 长虹LT26510液晶电视维修培训手册-6 长虹LT26510液晶电视维修培训手册-7 长虹LT26510液晶电视维修培训手册-8 长虹LT26510液晶电视维修培训手册-9

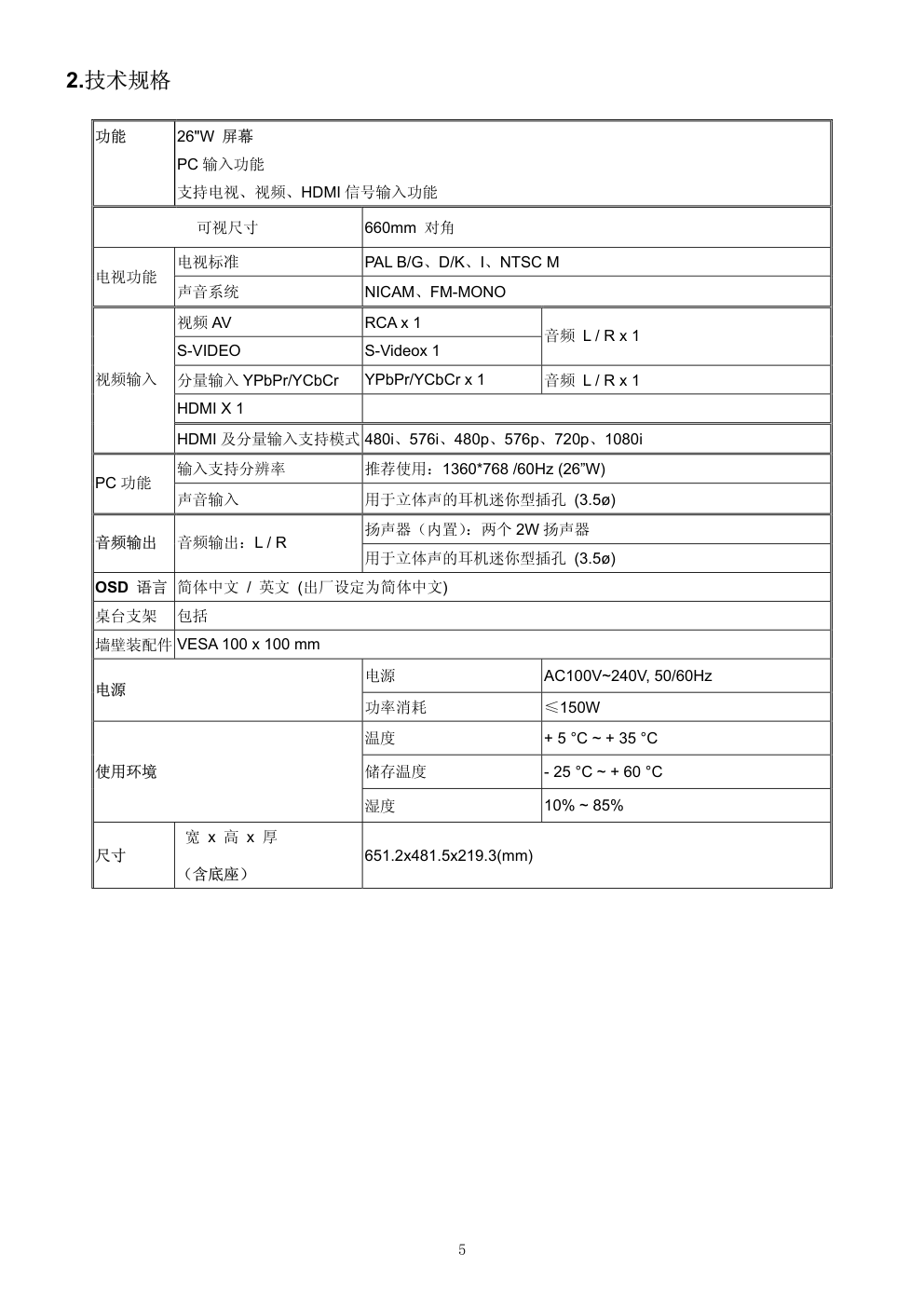

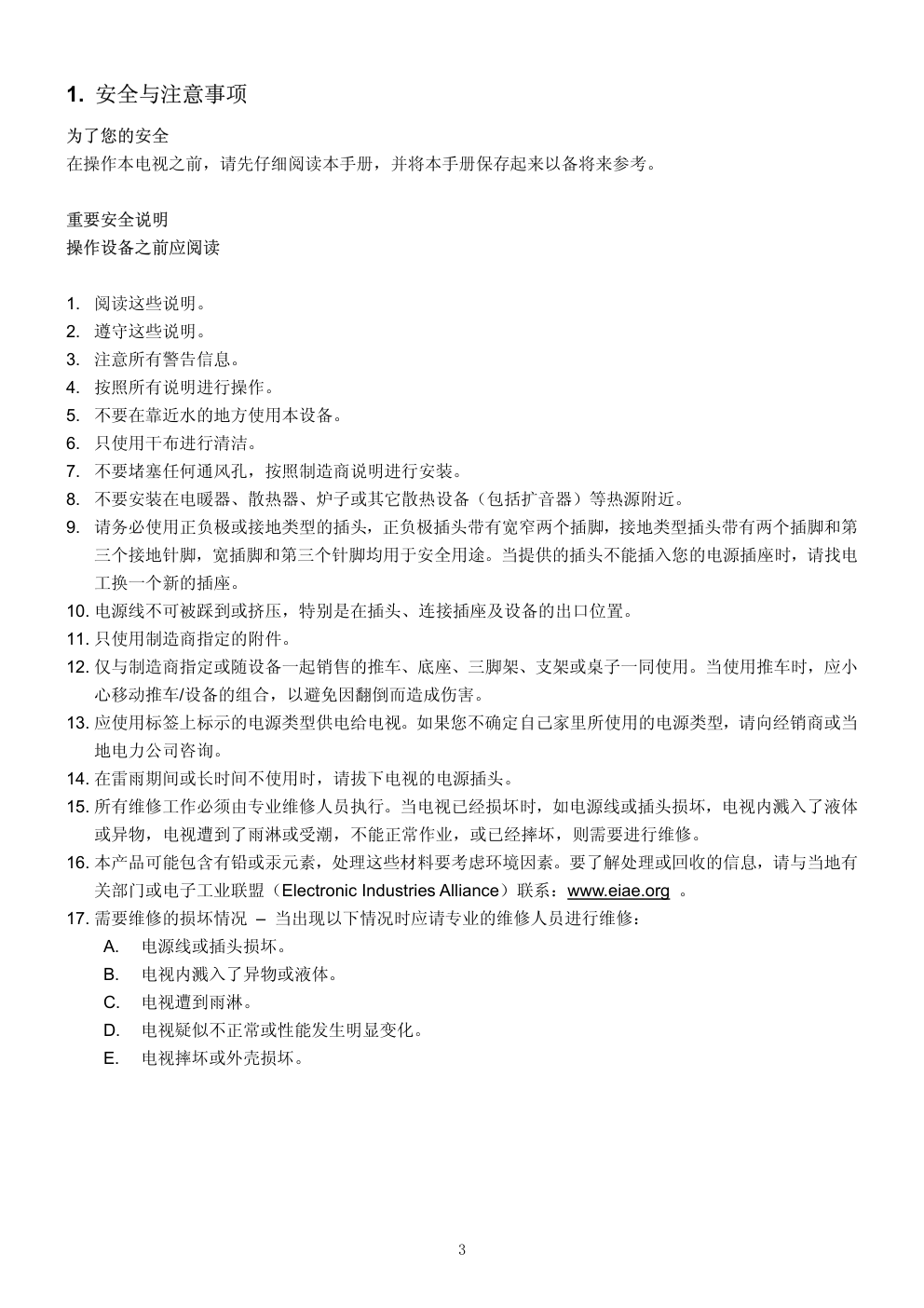

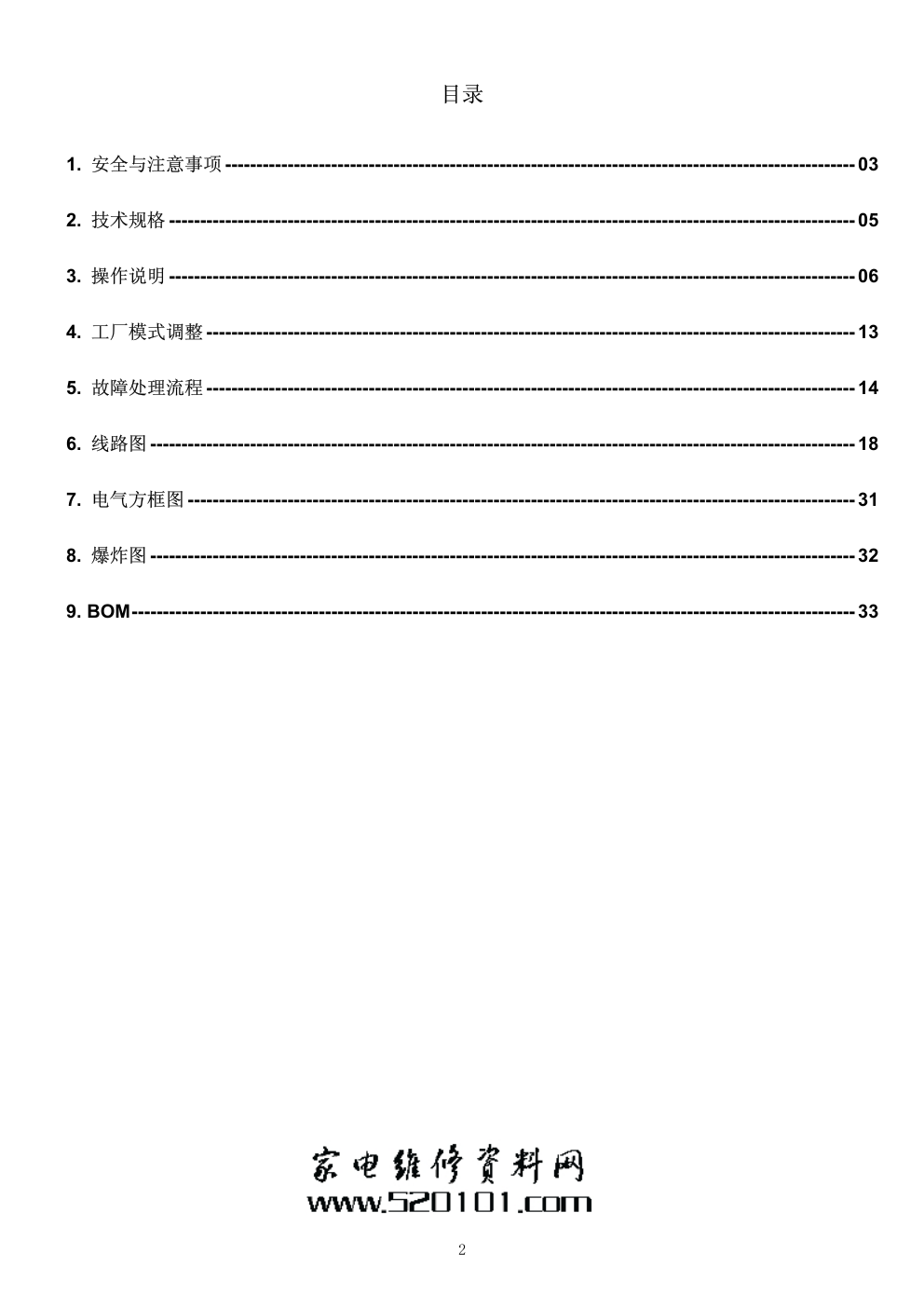

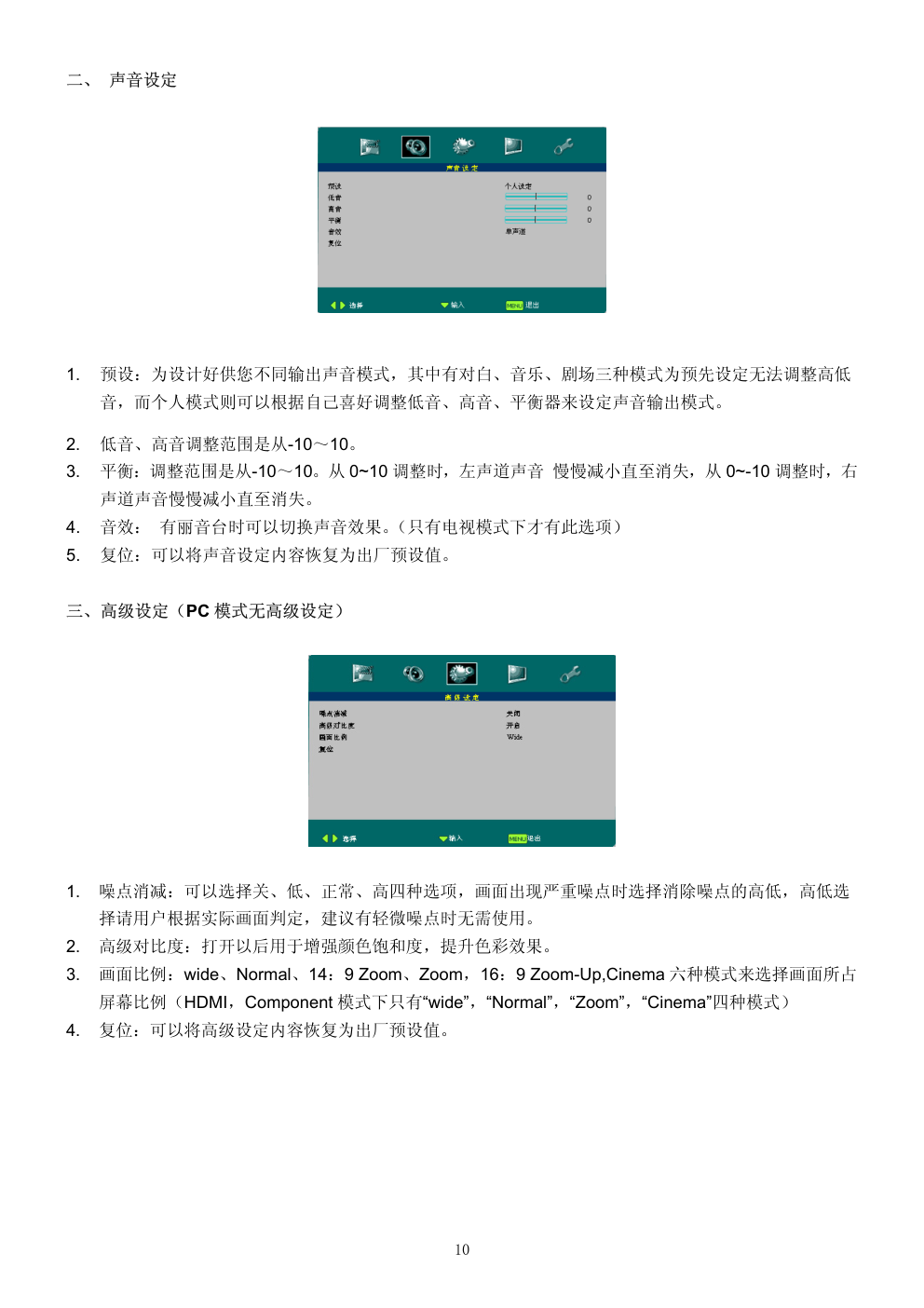

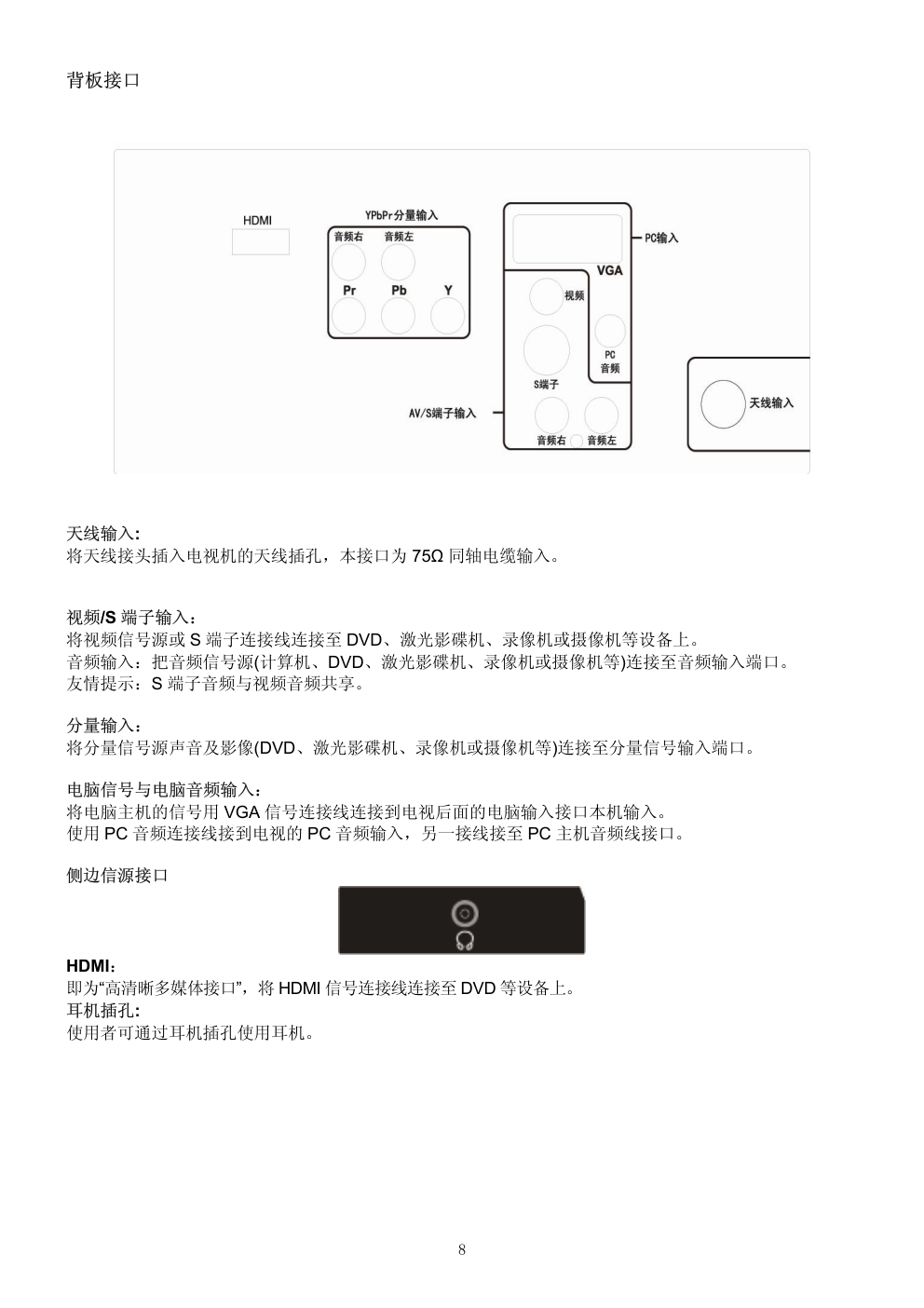

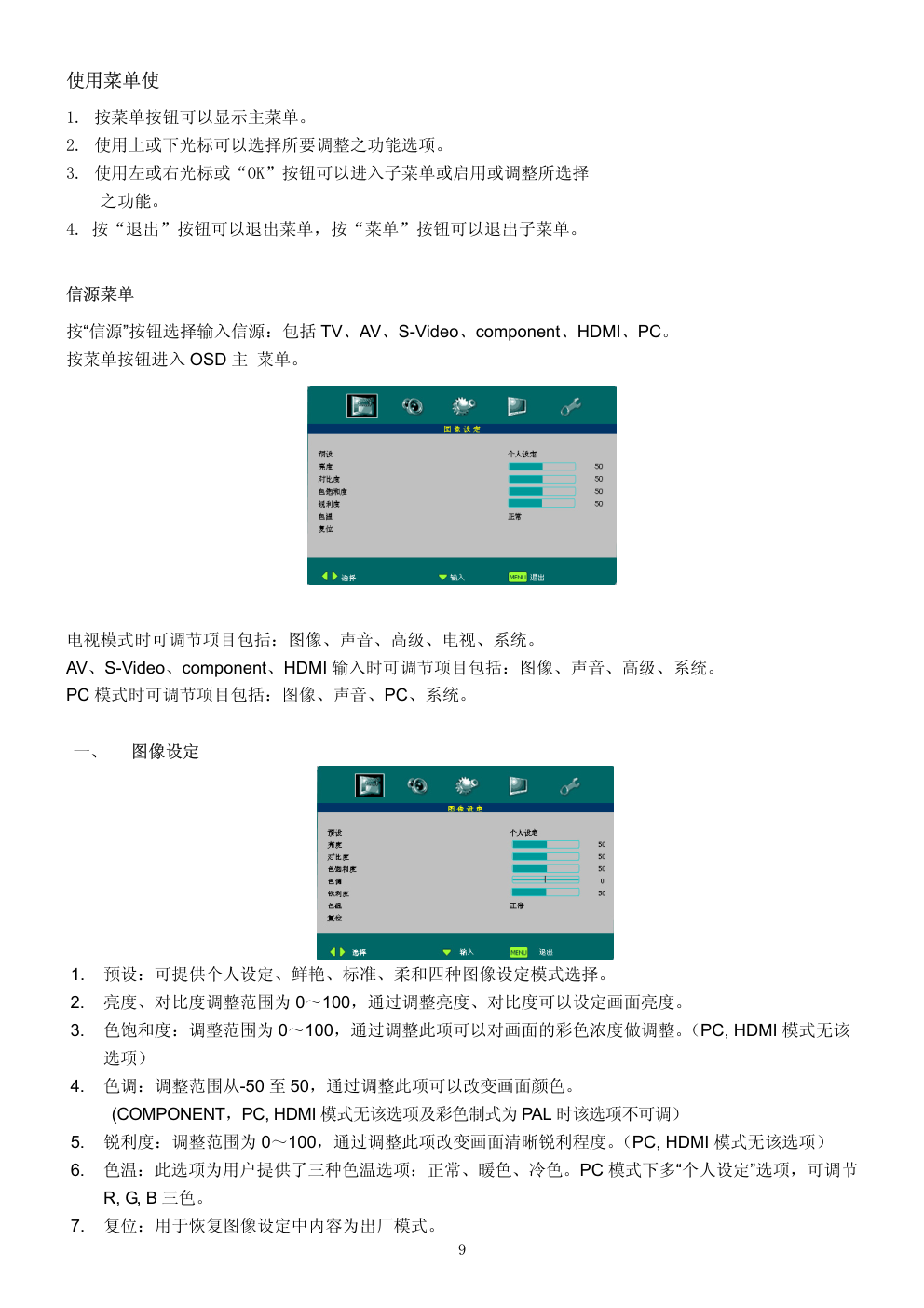

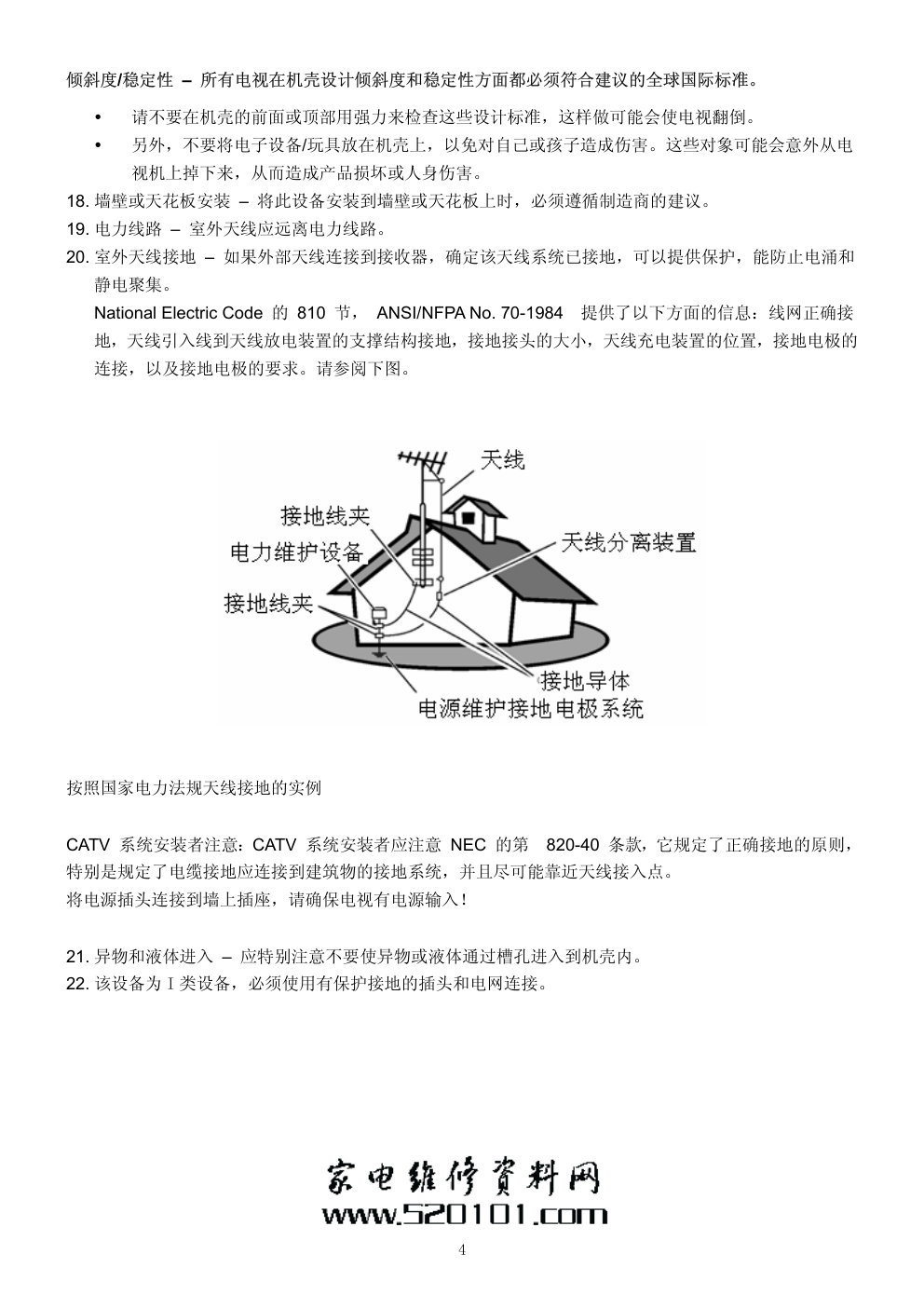

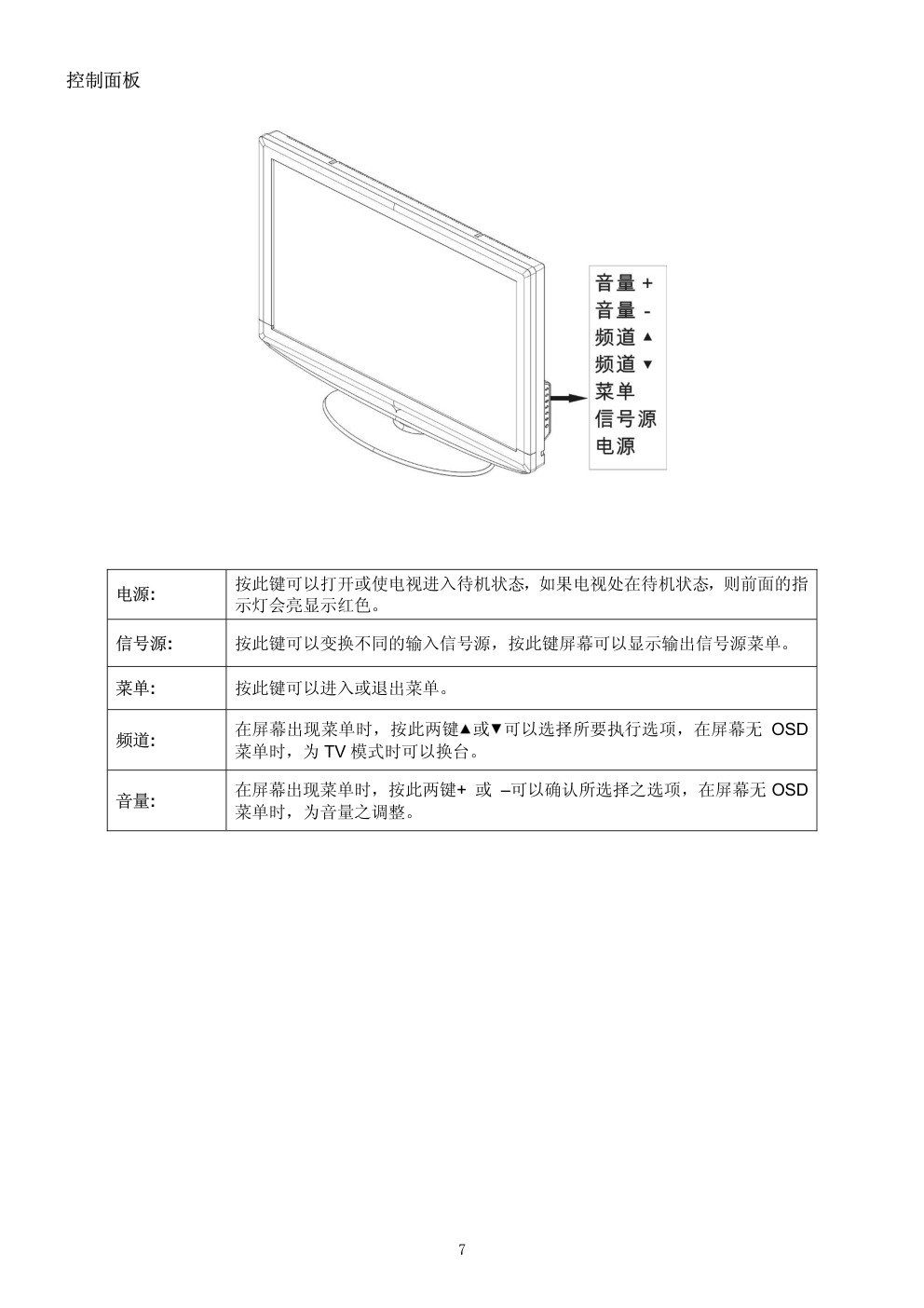

1 维 修 手 册 客户 机种名 销售地区 Envision L26BH81 中国大陆 L26BH81 E268MANDW1E1NN LCD TV 首次发布日期：2008/10 2 目录 1. 安全与注意事项 ----------------------------------------------------------------------------------------------------- 03 2. 技术规格 -------------------------------------------------------------------------------------------------------------- 05 3. 操作说明 -------------------------------------------------------------------------------------------------------------- 06 4. 工厂模式调整 -------------------------------------------------------------------------------------------------------- 13 5. 故障处理流程 -------------------------------------------------------------------------------------------------------- 14 6. 线路图 ----------------------------------------------------------------------------------------------------------------- 18 7. 电气方框图 ----------------------------------------------------------------------------------------------------------- 31 8. 爆炸图 ----------------------------------------------------------------------------------------------------------------- 32 9. BOM-------------------------------------------------------------------------------------------------------------------- 33 3 1. 安全与注意事项 为了您的安全 在操作本电视之前，请先仔细阅读本手册，并将本手册保存起来以备将来参考。 重要安全说明 操作设备之前应阅读 1. 阅读这些说明。 2. 遵守这些说明。 3. 注意所有警告信息。 4. 按照所有说明进行操作。 5. 不要在靠近水的地方使用本设备。 6. 只使用干布进行清洁。 7. 不要堵塞任何通风孔，按照制造商说明进行安装。 8. 不要安装在电暖器、散热器、炉子或其它散热设备（包括扩音器）等热源附近。 9. 请务必使用正负极或接地类型的插头，正负极插头带有宽窄两个插脚，接地类型插头带有两个插脚和第 三个接地针脚，宽插脚和第三个针脚均用于安全用途。当提供的插头不能插入您的电源插座时，请找电 工换一个新的插座。 10. 电源线不可被踩到或挤压，特别是在插头、连接插座及设备的出口位置。 11. 只使用制造商指定的附件。 12. 仅与制造商指定或随设备一起销售的推车、底座、三脚架、支架或桌子一同使用。当使用推车时，应小 心移动推车/设备的组合，以避免因翻倒而造成伤害。 13. 应使用标签上标示的电源类型供电给电视。如果您不确定自己家里所使用的电源类型，请向经销商或当 地电力公司咨询。 14. 在雷雨期间或长时间不使用时，请拔下电视的电源插头。 15. 所有维修工作必须由专业维修人员执行。当电视已经损坏时，如电源线或插头损坏，电视内溅入了液体 或异物，电视遭到了雨淋或受潮，不能正常作业，或已经摔坏，则需要进行维修。 16. 本产品可能包含有铅或汞元素，处理这些材料要考虑环境因素。要了解处理或回收的信息，请与当地有 关部门或电子工业联盟（Electronic Industries Alliance）联系：www.eiae.org 。 17. 需要维修的损坏情况 – 当出现以下情况时应请专业的维修人员进行维修： A. 电源线或插头损坏。 B. 电视内溅入了异物或液体。 C. 电视遭到雨淋。 D. 电视疑似不正常或性能发生明显变化。 E. 电视摔坏或外壳损坏。 4 倾斜度/稳定性 – 所有电视在机壳设计倾斜度和稳定性方面都必须符合建议的全球国际标准。 � 请不要在机壳的前面或顶部用强力来检查这些设计标准，这样做可能会使电视翻倒。 � 另外，不要将电子设备/玩具放在机壳上，以免对自己或孩子造成伤害。这些对象可能会意外从电 视机上掉下来，从而造成产品损坏或人身伤害。 18. 墙壁或天花板安装 – 将此设备安装到墙壁或天花板上时，必须遵循制造商的建议。 19. 电力线路 – 室外天线应远离电力线路。 20. 室外天线接地 – 如果外部天线连接到接收器，确定该天线系统已接地，可以提供保护，能防止电涌和 静电聚集。 National Electric Code 的 810 节， ANSI/NFPA No. 70-1984 提供了以下方面的信息：线网正确接 地，天线引入线到天线放电装置的支撑结构接地，接地接头的大小，天线充电装置的位置，接地电极的 连接，以及接地电极的要求。请参阅下图。 按照国家电力法规天线接地的实例 CATV 系统安装者注意：CATV 系统安装者应注意 NEC 的第 820-40 条款，它规定了正确接地的原则， 特别是规定了电缆接地应连接到建筑物的接地系统，并且尽可能靠近天线接入点。 将电源插头连接到墙上插座，请确保电视有电源输入！ 21. 异物和液体进入 – 应特别注意不要使异物或液体通过槽孔进入到机壳内。 22. 该设备为 I 类设备，必须使用有保护接地的插头和电网连接。 5 2.技术规格 功能 26"W 屏幕 PC 输入功能 支持电视、视频、HDMI 信号输入功能 可视尺寸 660mm 对角 电视标准 PAL B/G、D/K、I、NTSC M 电视功能 声音系统 NICAM、FM-MONO 视频 AV RCA x 1 S-VIDEO S-Videox 1 音频 L / R x 1 分量输入 YPbPr/YCbCr YPbPr/YCbCr x 1 音频 L / R x 1 HDMI X 1 视频输入 HDMI 及分量输入支持模式 480i、576i、480p、576p、720p、1080i 输入支持分辨率 推荐使用：1360*768 /60Hz (26”W) PC 功能 声音输入 用于立体声的耳机迷你型插孔 (3.5ø) 扬声器（内置）：两个 2W 扬声器 音频输出 音频输出：L / R 用于立体声的耳机迷你型插孔 (3.5ø) OSD 语言 简体中文 / 英文 (出厂设定为简体中文) 桌台支架 包括 墙壁装配件 VESA 100 x 100 mm 电源 AC100V~240V, 50/60Hz 电源 功率消耗 ≤150W 温度 + 5 °C ~ + 35 °C 储存温度 - 25 °C ~ + 60 °C 使用环境 湿度 10% ~ 85% 尺寸 宽 x 高 x 厚 （含底座） 651.2x481.5x219.3(mm) 6 3. 操作说明 使用遥控器 电源 按这个按钮可以打开/关闭电视。电视不会 完全断电，除非关闭交流电源开关或者拔下 电源插头。 视频/S 端子 按此按钮可以在 AV 输入与 S 端子输入两个 模式互切。 分量信号/HDMI 按此按钮可以在 component 输入与 HDMI 输 入两模式互切。 电脑 按此按钮可以切到 PC 模式。 电视 按此按钮可以切到 TV 模式 0~9/100 (数字按钮) 用来选择电视频道。 频道: 按节目“+”或“-”（或 ∧ 或 ∨） 可以切换电视频道。 音量 按 + 或 –（或◄或►键）可以调整声音音 量大小。 丽音 用来选择 TV 模式声音制式，可以选择单声 道 I、立体声、语言 I、语言 II、 语言 I+语言 II。 睡眠 使用这个按键，您可以设置电视在多长时间 之后进入待机状态。（PC 模式下此按钮无作 用 菜单 按这个键可以显示或者退出子菜单。 回看 用来显示前一次选择的电视频道。 静音 暂时中断声音或恢复声音。 显示 (1) 当使用 TV RF 输入时显示频道号 码，声音制式等信息。 (2) 当使用 TV RF 输入之外的其它输 入时，显示输入源信息。 (3) 显示的信息会在3秒钟后自动消 失。 信源 选择信号源：按出可以选择 TV 输入、 视频 AV 输入、S 端子输入、Component 输入、PC 输入、HDMI 输入。 音质 切换画面声音预设模式，有个人设 定、对白、音乐、剧场四种模式。 缩放 按此键可切换画面比例。 静止 此按钮无作用。 画质 切换画面图像预设模式，有个人设 定、鲜艳、标准、柔和四种模式。 退出 按这个键可以退出主菜 单。 OK 对所选项目进行确认。 7 控制面板 电源: 按此键可以打开或使电视进入待机状态，如果电视处在待机状态，则前面的指 示灯会亮显示红色。 信号源: 按此键可以变换不同的输入信号源，按此键屏幕可以显示输出信号源菜单。 菜单: 按此键可以进入或退出菜单。 频道: 在屏幕出现菜单时，按此两键 或 可以选择所要执行选项，在屏幕无 OSD 菜单时，为 TV 模式时可以换台。 音量: 在屏幕出现菜单时，按此两键+ 或 –可以确认所选择之选项，在屏幕无 OSD 菜单时，为音量之调整。 8 背板接口 天线输入: 将天线接头插入电视机的天线插孔，本接口为 75Ω 同轴电缆输入。 视频/S 端子输入： 将视频信号源或 S 端子连接线连接至 DVD、激光影碟机、录像机或摄像机等设备上。 音频输入：把音频信号源(计算机、DVD、激光影碟机、录像机或摄像机等)连接至音频输入端口。 友情提示：S 端子音频与视频音频共享。 分量输入： 将分量信号源声音及影像(DVD、激光影碟机、录像机或摄像机等)连接至分量信号输入端口。 电脑信号与电脑音频输入： 将电脑主机的信号用 VGA 信号连接线连接到电视后面的电脑输入接口本机输入。 使用 PC 音频连接线接到电视的 PC 音频输入，另一接线接至 PC 主机音频线接口。 侧边信源接口 HDMI： 即为“高清晰多媒体接口”，将 HDMI 信号连接线连接至 DVD 等设备上。 耳机插孔: 使用者可通过耳机插孔使用耳机。 9 使用菜单使 1. 按菜单按钮可以显示主菜单。 2. 使用上或下光标可以选择所要调整之功能选项。 3. 使用左或右光标或“OK”按钮可以进入子菜单或启用或调整所选择 之功能。 4. 按“退出”按钮可以退出菜单，按“菜单”按钮可以退出子菜单。 信源菜单 按“信源”按钮选择输入信源：包括 TV、AV、S-Video、component、HDMI、PC。 按菜单按钮进入 OSD 主 菜单。 电视模式时可调节项目包括：图像、声音、高级、电视、系统。 AV、S-Video、component、HDMI 输入时可调节项目包括：图像、声音、高级、系统。 PC 模式时可调节项目包括：图像、声音、PC、系统。 一、 图像设定 1. 预设：可提供个人设定、鲜艳、标准、柔和四种图像设定模式选择。 2. 亮度、对比度调整范围为 0～100，通过调整亮度、对比度可以设定画面亮度。 3. 色饱和度：调整范围为 0～100，通过调整此项可以对画面的彩色浓度做调整。（PC, HDMI 模式无该 选项） 4. 色调：调整范围从-50 至 50，通过调整此项可以改变画面颜色。 (COMPONENT，PC, HDMI 模式无该选项及彩色制式为 PAL 时该选项不可调） 5. 锐利度：调整范围为 0～100，通过调整此项改变画面清晰锐利程度。（PC, HDMI 模式无该选项） 6. 色温：此选项为用户提供了三种色温选项：正常、暖色、冷色。PC 模式下多“个人设定”选项，可调节 R, G, B 三色。 7. 复位：用于恢复图像设定中内容为出厂模式。 10 二、 声音设定 1. 预设：为设计好供您不同输出声音模式，其中有对白、音乐、剧场三种模式为预先设定无法调整高低 音，而个人模式则可以根据自己喜好调整低音、高音、平衡器来设定声音输出模式。 2. 低音、高音调整范围是从-10～10。 3. 平衡：调整范围是从-10～10。从 0~10 调整时，左声道声音 慢慢减小直至消失，从 0~-10 调整时，右 声道声音慢慢减小直至消失。 4. 音效： 有丽音台时可以切换声音效果。（只有电视模式下才有此选项） 5. 复位：可以将声音设定内容恢复为出厂预设值。 三、高级设定（PC 模式无高级设定） 1. 噪点消减：可以选择关、低、正常、高四种选项，画面出现严重噪点时选择消除噪点的高低，高低选 择请用户根据实际画面判定，建议有轻微噪点时无需使用。 2. 高级对比度：打开以后用于增强颜色饱和度，提升色彩效果。 3. 画面比例：wide、Normal、14：9 Zoom、Zoom，16：9 Zoom-Up,Cinema 六种模式来选择画面所占 屏幕比例（HDMI，Component 模式下只有“wide”，“Normal”，“Zoom”，“Cinema”四种模式） 4. 复位：可以将高级设定内容恢复为出厂预设值。 11 四、电视设定（以下菜单只有在电视模式才出现） 1. 自动搜台：用于给用户自动搜索并存储节目功能,按“菜单”键可以退出 自动搜台模式。 2. 手动搜台： 按左右按钮进入子菜单，见下图 (1) 频道号：显示当前电视频道号 (2) 频道名称：显示当前电视频道名 (3) 频率：显示当前电视频道频率 手动微调方法：按上下建选择频率选项，频率选项变为黄色，然后通过左右键 调整频率或直接按遥控器上的数字键输入固定频率来选择您需要收看的节目。 半自动搜台方法：当按住左或右键 3 秒以上时，会进入半自动搜台状态，当搜索到有信号的节目时自动退 出半自动搜台并将当前节目存储与当前节目号中。 (4) 彩色制式：显示当前电视信号彩色制式。 (5) 声音制式：显示当前电视信号声音制式。 (6) 微调：对频道频率进行微调，调整范围：-50～50. (7) AFC：可以被设定为开和关，当设定为开时，电视会对电视信号自动侦测，在一定频率范围内当信号有 偏移时会自动调整频道到正确位置。 (8) 保存：保存手动搜台的各个设定值。 3. 频道列表：按左右按钮进入子菜单，见下图 12 可以按照菜单最下方的指示，对频道列表进行编辑。 五、系统设定 1．菜单语言：设定 OSD 语言功能，提供英文、简体中文两种语言选择。 2. 菜单显示时间：有 10，20，30，40，50，60s 的时间可供选择，来设置菜单 的显示时间。 3．睡眠时间： 设定电视自动进入待机状态的时间。(PC 模式无该项功能) 当睡眠时间设定完成后，开始计时； 4. 菜单透明度：调整范围 0～15，调整菜单的透明程度。 5. 复位：可以将系统设定内容恢复为出厂预设值。 6. 系统重置：可以将各个调整项目设定内容恢复为出厂预设值。 六、PC 设定（以下菜单只有在 PC 模式才出现） 1. 自动调节：将 PC 画面调整到最佳位置 2. 水平位置，垂直位置：调整范围-50～50，手动调整 PC 画面位置 3. 时钟，相位：调整范围-50～50，手动调整 PC 画面。 13 4.工厂模式调整 此机种无需做白平衡调整，只需要做 “Auto Color”。 1、进入工厂模式 按 MENU 键，出现 User OSD 菜单，再依次按数字键 1 9 9 9，就会出现工厂 OSD 菜单，即进入工 厂模式。 2、点击“Auto Color”在 PC 模式和 COMPONENT 模式如下： PC 模式：TIM= 137 ; PAT= 185 COMPONENT 模式：TIM= 311 ; PAT=185 14 5. 故障处理流程 5.1 LED 橙色 5.2 无显示（LED 绿色） 换按键板/遥控板 更换U400 检查 I2C 总线 检查 按键板/遥控板 换 I2C 通信元件 无画 NG OK NG 检测U701,U702,U703 OK 更换U701/U702/U703 NG NG 检查 U400 检测24V供电 检测Panel NG 更换Panel 检测有无背光 OK 检测LVDS接口和线材 OK 检测UH200 NG 更换UH200 OK 检测U202 NG 更换U202 NG NG OK 检测BL-ON/OFF信号 检测PS信号 OK OK 检测电源板 NG NG N G 检测Q705、Q706 更换Q705、Q706 15 5.3 画异 检查 TV 制式 检查 信号源 重接信号源 检查 信号滤波电路 换 滤波电容，电阻 TV 信号 检查 TU101 AV, S-video, Comp，PC，HDMI信号 检查 LVDS 线 检查 输入 换 LVDS 线 检查 panel 换 panel 画异 NG OK NG OK OK NG 更换TU101 NG 重调制式 OK 检查U400 OK NG OK NG 更换U400 NG 16 5.4 无声 检测信号源 重接信号源 NG OK 检测输入信号 TV SIF 检测TV制式 重调TV制式 NG 检测TU101 NG 更换TU101 检测U600 OK OK 更换U600 NG 检测U602/U603 OK NG 更换U602/U603 检测喇叭 NG 更换喇叭 检测是否被静音 关闭静音功能 NG 17 5.5 按键板 OSD 不稳定或无法正常工作 按键板连接正常吗？ 接好按键板 按键正常吗？ 更换按键 OK NG 按键板有无故障？ 更换按键板 检查主板 NG OK NG OK 18 6.线路图 6.1 主板 715T2899 1 1 2 3 CN100 PHONEJACK R103 2.2K OHM 1/10W R100 33K OHM R189 220K OHM 1/10W R125 4.7K OHM 1/10W 1 2 FB104 120 OHM R106 2.2K OHM 1/10W 1 2 FB105 120 OHM VGA INTERFACE VGA_V B_GND 1 2 FB106 120 OHM 1 2 FB107 120 OHM VGA_H C167 0.47uF/25V G_GND RS_RXD 7 RS_TXD 7 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E268MANBW1ACN 1 L16BH83 A3 1 11 Sunday , May 25, 2008 715T2899-B <称爹> 01)VGA_INPUT T2899-1-X-X-11-080515 AGND R102 75 OHM 1/16W C100 33PF 50V C114 33PF 50V R104 100 OHM 1/16W 1 2 ZD101 UDZS5.6B C104 NC 3 1 2 D100 BAT54C 1 2 RV102 PESD0603-140 VGA_H C103 NC R105 75 OHM 1/16W R101 100 OHM 1/16W A0 1 A1 2 A2 3 VSS 4 SDA 5 SCL 6 WP 7 VCC 8 U100 M24C02-WMN6TP R113 4.7K OHM 1/10W R114 33 OHM 1/16W C106 NC 1 2 FB109 120 OHM 1 2 ZD102 UDZS5.6B C115 33PF 50V C109 33PF 50V 1 2 ZD100 UDZS5.6B 1 2 ZD105 VPORT0603100KV05 C101 0.047UF 25V 1 2 RV100 PESD0603-140 1 2 RV101 PESD0603-140 C112 NC C105 NC C111 33PF 50V R112 4.7K OHM 1/10W R110 100 OHM 1/16W C107 0.047UF 25V 1 2 C108 1000pF R111 33 OHM 1/16W C110 33PF 50V 1 2 ZD104 VPORT0603100KV05 C102 0.047UF 25V R108 75 OHM 1/16W R107 100 OHM 1/16W 1 2 ZD103 UDZS5.6B AGND MCU5V VGA_5V_S AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND R_GND AGND AGND AGND AGND AGND R_M2 3 VS_M2 3 HS_M2 3 SOG_VGA_M2 3 B_M2 3 G_M2 3 VGA_SCL PC_R 4 PC_L 4 VGA_SCL VGA_SDA VGA_SDA VGA_5V VGA_V 1 2 FB100 60 OHM C168 0.0047uF R115 33K OHM 3 1 2 D124 BAT54S VGA_V R102,R105,R108靠近UH200 Near to HX6203(UH1) R175 100K OHM 1/10W 1 2 FB108 120 OHM VGA_H 1 2 FB101 60 OHM R101,R104,R107靠近UH200 C114,C115靠近CN100 1 2 FB102 60 OHM SYNC_DETECT 7 R_GND VGA_G 1 2 3 Q108 PMBS3906 RV100,RV101,RV102靠近CN100 VGA_B B_GND VGA_R 1 2 3 Q109 PMBS3906 MCU5V C125 10uF/25V 1 2 ZD123 UDZS5.6B AUDIO_P_L AUDIO_P_R 1 2 ZD124 UDZS5.6B 1 6 2 7 3 8 4 9 5 11 12 13 14 15 10 17 16 CN104 DB15 C103,C104,C105,C106靠近CN100 FOR VGA DDC MCU5V R_GND G_GND B_GND VGA_R VGA_B MCU5V C170 0.47uF/25V R190 180K OHM 1/10W C126 10uF/25V C169 0.47uF/25V VGA_R VGA_B VGA_G VGA_5V C113 1uF/25V AGND R187 820K OHM 1/10W 3 1 2 D123 BAT54S 1 2 FB103 120 OHM 19 AV1/L AV1/R R121 33K OHM 1/10W C118 10uF/25V R119 33K OHM 1/10W R120 33K OHM 1/10W 1 2 3 4 5 6 7 8 CN102 JACK R118 33K OHM 1/10W HD/L Y R125,R126,R127靠近UH200 C120 10uF/25V PB 1 3 4 2 8 5 6 7 CN103 JACK 2 1 4 3 CN105 JACK PR HD/R C119 10uF/25V OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E268MANBW1ACN 0.1 L16BH83 A2 2 11 Sunday , May 25, 2008 715T2899-B <称爹> 02)VIDEO_IO T2899-1-X-X-11-080515 1 2 D105 VPORT0603100KV05 R129 100 OHM 1/16W 1 2 D108 VPORT0603100KV05 R136 43 OHM +-5% 1/16W 1 2 D107 VPORT0603100KV05 C130 0.047UF 25V R135 100 OHM 1/16W 1 2 D110 VPORT0603100KV05 R130 43 OHM +-5% 1/16W R133 43 OHM +-5% 1/16W 1 2 D104 VPORT0603100KV05 R134 33 OHM 1/16W C128 0.047UF 25V R128 33 OHM 1/16W 1 2 D103 VPORT0603100KV05 R132 100 OHM 1/16W C121 10uF/25V 1 2 D106 VPORT0603100KV05 1 2 D101 VPORT0603100KV05 1 2 D109 VPORT0603100KV05 12/20'07 R131 33 OHM 1/16W C129 0.047UF 25V 1 2 D102 VPORT0603100KV05 AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND Video1 3 S-Video_Y 3 S-Video_C 3 HD_R 4 HD_L 4 AV1_R 4 AV1_L 4 C162 33pF C163 33pF C156 33pF Change to yellow RCA 12/14 AGND SVIDEO_C SVIDEO_Y HD_SOY 3 C154 1000PF 50V R166 100 OHM 1/10W HD_PR 3 HD_Y 3 AGND AGND HD_PB 3 R170 75 OHM 1/10W R172 75 OHM 1/10W R171 75 OHM 1/10W R122 100 OHM 1/16W C124 0.047UF 25V C122 0.047UF 25V R124 100 OHM 1/16W R123 100 OHM 1/16W C155 NC C123 0.047UF 25V PR Y PB AV1 AV1 R134,R135,R136靠近UH200 R128,R129,R130靠近UH200 HD/R HD/L 20 VSSA_DV PLL POWER DDCSCL_M2 DDCSDA_M2 C227,R203,C226要靠近UH200 M1 register and setting path: SYS_PW = 0 : Normal SYS_PW = 1 : ISP HDCP C235,R204,C228要靠近UH200 VREF KEY1 7 VMID 1 2 FB216 300 OHM C217 0.1uF25V PVCCG VSSP_DV VSSA_DV VDDA_DV GNDP_HDMI VCCP_HDMI PGNDG VDDP_DV AGND B_M2 1 SOG_VGA_M2 1 R_M2 1 G_M2 1 DVI/HDMI 1.8V POWER 20mA CLOSE PIN188 CLOSE PIN190 PVCCG VCCP_HDMI PGNDG GNDP_HDMI M1 register and setting path: SYS_PW = 0 : Normal SYS_PW = 1 : ISP HDCP VCCP_HDMI 1 2 FB208 300 OHM C222 NC C221 NC C241 NC AGND AGND VDDP_AD PVCCG EXTCAP OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E198MANSW1ACN 0.1 L16BH83 Custom 3 11 Sunday , May 25, 2008 715T2899-A <称爹> 03)HX6203_AD_ INPUT T2899-1-X-X-11-080515 C203 0.1uF25V 1 2 FB200 300 OHM 1 2 FB201 300 OHM C235 4.7uF C214 100pF + C201 10uF/16V C207 100pF R203 1.6KOHM +-5% 1/16W C208 0.1uF25V + C236 10uF/16V C210 0.1uF25V C234 0.1uF25V C233 4.7uF C212 0.1uF25V + C237 10uF/16V 1 2 FB207 300 OHM C227 0.01UF25V R204 3.3K OHM 1/16W C232 0.1uF25V VSS 1 VOUT 2 VIN 3 4 4 U200 AP1117E33LA C211 100pF 1 2 FB203 300 OHM C231 0.1uF25V C202 0.1uF25V 1 2 FB206 300 OHM C230 0.1uF25V C218 0.1uF25V C204 0.1uF25V VDDA_DV(3.3V) 196 VDDA_DV(3.3V) 202 VSSA_DV 199 VSSA_DV 205 VSSA_DV 208 VDDP_DV(3.3V) 194 VSSP_DV 193 VCCP(1.8V) 188 GNDP 189 RX0P 201 RX0N 200 RX1P 204 RX1N 203 RX2P 207 RX2N 206 RXCKP 198 RXCKN 197 REXT 195 DDCSCL 187 DDCSDA 186 MSCL 184 MSDA 183 EXTCAP 191 VDDA_AD(3.3V) 220 VDDA_AD(3.3V) 231 VDDA_AD(3.3V) 225 VSSA_AD 226 VSSA_AD 236 VSSA_AD 215 BVDDA_VD(3.3V) 209 BVSSA_VD 212 PVCCG(1.8V) 190 PGND 192 VDDP_AD(3.3V) 241 VDDD_AD(3.3V) 237 VSSD_AD 240 VSSP_AD 243 VDDDP_AD(3.3V) 245 VSSDP_AD 244 VSYNC 239 HSYNC 238 AI11(RIN1) 216 AI21(GIN1) 217 AI31(BIN1) 218 AI41(YIN1) 219 AI12(RIN2) 221 AI22(GIN2) 222 AI32(BIN2) 223 AI42(YIN2) 224 AI13(RIN3) 227 AI23(GIN3) 228 AI33(BIN3) 229 AI43(YIN3) 230 AI14(RIN4) 232 AI24(GIN4) 233 AI34(BIN4) 234 AI44(YIN4) 235 FILT 242 VREF(1.25V) 214 VMIDS(0.5v ) 213 AOUT1 211 AOUT2 210 HDMI/DVI - RGB/YPbPr/Video - Analog Input / Output UH200A HX6203-A C229 0.1uF25V C240 0.1uF25V R202 390 OHM 1% 1/10W C220 0.1uF25V C200 0.1uF25V C225 100pF 1 2 FB202 300 OHM C213 0.1uF25V C206 0.1uF25V C216 0.1uF25V 1 2 FB204 300 OHM AGND C228 0.47uF C223 0.1uF25V C239 0.1uF25V C224 0.1uF25V c219 0.1uF25V 1 2 FB205 300 OHM + C209 10uF/16V C238 4.7uF C226 0.1UF16V C205 0.1uF25V VDDA_DV VDDP_DV VDDA_DV VCCP_HDMI PVCCG PVCCG A_1.8 VDDA_AD VDDDP VDDP_AD BVDDA VCCP_HDMI V3D3_M1_HDMI VDDP_DV V33ADC VDDA_AD AGND AGND 5VS VDDP_AD VDDA_DV AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND DDCSDA_M2 9 RX1+ 9 AGND AGND RXC+ 9 RX0- 9 RX2+ 9 VS_M2 1 RX0+ 9 RX1- 9 RX2- 9 DDCSCL_M2 9 HS_M2 1 RXC- 9 VDDA_AD HD_PR 2 VDDP_AD Video1 2 VSSP_AD VSSDP VDDDP BVDDA BVSSA ADC PLL 3.3V VSSDP BVSSA HD_SOY 2 ADC POWER 3.3V 500mA CLOSE PIN220,231,225,237 CLOSE PIN245 CLOSE PIN241,242 CLOSE PIN209 S-Video_C 2 S-Video_Y 2 TV_CVBS 11 VSSP_AD HD_Y 2 1 2 FB212 300 OHM FILT 1 2 FB213 300 OHM 2007-10-31 REXT 1 2 FB214 300 OHM CLOSE PIN194 CLOSE PIN196,202 HD_PB 2 HDMI POWER 3V3 100mA VSSP_DV 21 C633 + C643 22uF/16V 1 2 FB710 300 OHM C631 C746 NC C649 0.1uF25V 1 2 FB711 3000 OHM C609 10uF/16V C608 10uF/16V +12VA C674 0.1uF25V SIF1- AUD 3.3V 200mA R600 NC CLOSE PIN246 CLOSE PIN253 20mA CLOSE PIN58 CLOSE PIN63 VDDD_AU VDDA_AU VSS_SIF VSSD_AU VSSA_AU R601 NC SIF1- SIF1+ 1 2 FB713 300 OHM 1 2 FB712 300 OHM OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E198MANSW1ACN 0.1 L16BH83 A2 4 11 Sunday , May 25, 2008 715T2899-A <称爹> 04)HX6203_Audio T2899-1-X-X-11-080515 R608 2.4K OHM 1/10W C612 0.1uF25V C610 0.1uF25V C606 0.1uF25V C635 0.1uF25V R617 330 OHM 1/10W C639 0.1uF25V C619 2.2uF/16V R604 1M OHM 1/10W C627 1uF/25V PC_L 1 PC_R 1 C632 1uF/25V + C621 10uF/16V VDDA_SIF 246 VDDD_SIF 253 VSSA_SIF 247 VSSD_SIF 256 SIFP 251 SIFN 252 I2SCKI 39 I2SDTI 41 AUIR1 45 AUIL1 44 AUIR2 47 AUIL2 46 AUIR3 49 AUIL3 48 AUIR4 51 AUIL4 50 VSSD_AU 64 VDDA_AU 58 VDDD_AU 63 VSSA_AU 59 AUOL3 57 AUOR3 56 AUOL2 55 AUOR2 54 AUOL1 53 AUOR1 52 SPDIF 65 VCM 62 VRN 61 VRP 60 VREFN 250 VCMG 249 VREFP 248 I2SREFCK 38 XTAL_IN 254 XTAL_OUT 255 I2SWSI 40 . Audio Analog I2S / SPDIF SIF MUX In / Out 24.576MHz UH200C HX6203-A C644 2.2uF/16V C647 0.1uF R602 27K OHM 1/10W C620 0.1uF25V R603 27K OHM 1/10W C601 0.1uF25V AGND 2 BIN_L 19 BIN_R 21 BOUT_L 20 BOUT_R 22 CLK 27 DATA 26 DGND 25 LIN 17 LIN1 16 LIN2 15 LIN3 14 LIN4 13 LOUT 18 LOUT_L 12 LOUT_R 7 OUT_L 24 OUT_R 23 REF 28 RIN 5 RIN1 11 RIN2 10 RIN3 9 RIN4 8 ROUT 6 TREB_L 3 TREB_R 4 VDD 1 U600 PT2314 + C640 10uF/16V C625 0.1uF + C650 100uF/25V C623 0.1uF C622 100pF C624 0.1uF 1 2 FB602 300 OHM C626 2700PF 50V C636 0.1uF25V R607 0 OHM 1/10W R615 330 OHM 1/10W C646 0.1uF C618 100pF C637 0.1uF25V C604 0.1uF25V C628 100pF C629 0.1uF25V R609 2.4K OHM 1/10W + C613 10uF/16V R614 330 OHM 1/10W + C611 10uF/16V R618 1K OHM 1/10W R610 100 OHM 1/10W + C607 10uF/16V 1 2 FB603 300 OHM R620 220 OHM 1/10W C638 100pF R606 0 OHM 1/10W C602 0.1uF25V C641 0.1UF16V 1 2 FB600 300 OHM R621 1.2K OHM 1/10W R622 5.6K OHM 1/10W 1 2 FB601 300 OHM C600 0.1uF25V R613 1K OHM 1/10W C645 0.1uF C648 2700PF 50V C634 0.1uF25V R616 100 OHM 1/10W + C630 10uF/16V VIN 3 ADJ 1 VOUT 2 U601 AZ1117H-ADJ-E1 + C603 10uF/16V R619 330 OHM 1/10W C614 33PF 50V + C605 10uF/16V C617 33PF 50V C615 0.1uF25V R605 5.6K OHM 1/10W + C616 10uF/16V X600 24.576MHz VRP VDD_AUD VRP AGND AGND AGND VDD_SIF AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND 9VDD AGND AGND AGND AGND AGND M_SDA 7,11 S_SCL_PT2314 7 TUNER_SIF 11 AUDIO_R 8 HP_R 8 AUDIO_L 8 HP_L 8 AV1_L 2 AV1_R 2 HD_L 2 HD_R 2 TUNER_MONO 11 R611 330 OHM 1/10W R612 330 OHM 1/10W 9VDD AUDIO_R AOUT1_L AOUT1_R HP_R HP_L C642 10uF/16V TV_SIFR XTAL_O XTAL_IN VCM VREFN VRN VCMG VSSA_AU VDD_SIF VSS_SIF SIF1- VSSD_AU AOUT1_L VREFP VDD_SIF VDDD_AU AOUT1_R SIF1+ VDDA_AU VSS_SIF VRP AUDIO_L 22 DBUS7 BUSTYPE_R TSTMD2 R724 4.7K OHM 1/10W TSTMD1 TSTMD3 RST_N IRDAT INTO_N R213 4.7K OHM 1/10W K310 SPI interface share pin with MCU parallel bus {csn, sdi, sdo, sck} {DBUS3,DBUS5,DBUS4,DBUS6} K310_gpio[5:0] = DBUS2,DBUS1,DBUS0,WRN,RDN,ALE DBUS0 DBUS3_1 DBUS4_1 DBUS5_1 DBUS6_1 Power On latch the DBUS0 value for support HDCP Key from : Use Pull-High to 8051 firmware Use Pull-Low external key ROM Use 1K for avoid MCU pull high 4.7K resistor effect. R245 22 OHM 1/10W R247 22 OHM 1/10W R216 4.7K OHM 1/10W SPI_FLASHM_WE R227 NC 2007-10-31 R239 NC C215 1UF/25V AGND DBUS0 SPI_FLASHM_WE OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E198MANSW1ACN 0.1 L16BH83 A3 5 11 Sunday , May 25, 2008 715T2899-A <称爹> 05)HX6203_CTRLBUS T2899-1-X-X-11-080515 R231 NC M2 register and setting path: BUSTYPE = 0 : Parallel interface BUSTYPE = 1 : I2C interface R223 NC R225 NC R210 NC R233 NC CE# 1 SO 2 WP# 3 VSS 4 SI 5 SCK 6 HOLD# 7 VDD 8 U202 M25P40-VMN6TP/X R212 4.7K OHM 1/10W R220 68 OHM 1/10W R207 4.7K OHM 1/10W R224 NC R228 NC R219 68 OHM 1/10W R230 1K OHM 1/10W R218 0 OHM 1/10W R234 1K OHM 1/10W R226 0 OHM 1/10W R229 22 OHM 1/10W R235 4.7K OHM 1/10W R211 NC SI SCK SO CE PWMB 176 PWMC 177 PWMD 179 TSTMD1 180 TSTMD2 181 TSTMD3/PD 182 BUSTYP 67 ALE 71 RDZ 72 WRZ 73 DBUS0 76 DBUS1 77 DBUS2 78 DBUS3 79 DBUS4 80 DBUS5 82 DBUS6 83 DBUS7/SDA 84 SCL/CS 85 INTO_N 70 IRDAT 68 RST_N 66 VCC3IO(3.3V) 5 VCC3IO(3.3V) 25 VCC3IO(3.3V) 69 VCC3IO(3.3V) 160 VCC3IO(3.3V) 178 VCCK(1.8V) 20 VCCK(1.8V) 43 VCCK(1.8V) 87 VCCK(1.8V) 75 VCCK(1.8V) 117 VCCK(1.8V) 149 VCCK(1.8V) 165 GNDIO 185 GNDIO 170 GNDIO 81 GNDIO 34 GNDIO 14 GNDK 166 GNDK 150 GNDK 116 GNDK 86 GNDK 74 GNDK 42 GNDK 19 P_A0 1 P_A1 2 P_A2 3 P_A3 4 P_A4 6 P_A5 7 P_A6 8 P_A7 9 P_B0 10 P_B1 11 P_B2 12 P_B3 13 P_B4 15 P_B5 16 P_B6 17 P_B7 18 P_C0 21 P_C1 22 P_C2 23 P_C3 24 P_C4 26 P_C5 27 P_C6 28 P_C7 29 SYNC1 31 SYNC2 32 SYNC3 33 SYNC5 36 CLK_B 37 CLK_A 30 SYNC4 35 TTL Input PWM Output, Direct Bus, I2C Control & MISC UH200B HX6203-A R221 0 OHM 1/10W R222 NC R232 NC R209 NC R206 4.7K OHM 1/10W R208 4.7K OHM 1/10W R217 68 OHM 1/10W 3.3V VCCK VCC3IO VCC3IO AGND AGND AGND AGND 5VS IR_DATA 7 AGND VCC3IO AGND AGND S_SCL 7 RESET# 7 INTO_N 7 SI 7 BL_ADJ 10 S_SDA 7 SCK 7 SO 7 CE 7 C242 1uF/25V 23 TX1AN TX1AP FB219 0 OHM 1/4W 1 2 FB217 NC 1 2 3 4 8 7 6 5 RP202 0 OHM +-5% 1/16W 1 2 3 4 8 7 6 5 RP203 0 OHM +-5% 1/16W VCCLVP GNDLVP 47 ohm--> 0ohm / Bead TX0AN 11/30'07 2007-10-31 2 4 6 8 10 12 14 16 18 20 22 24 1 3 5 7 9 11 13 15 17 19 21 23 CN402 CONN C166 0.1UF16V R182 4.7K OHM 1/10W S 1 S 2 S 3 G 4 D 8 D 7 D 6 D 5 Q105 AO4411 R183 22K OHM 1/10W R185 4.7K OHM 1/10W R184 4.7K OHM 1/10W Q106 PMBS3904 Q107 PMBS3904 1 2 3 4 8 7 6 5 RP205 0 OHM +-5% 1/16W R186 4.7K OHM 1/10W 5Vstb AGND AGND PANEL_VCC TX2BN TX2BP TXCKBN TXCKBP PANEL_PW 7 TX0BN TX3BN PANEL POWER 1>OFF ; 0>ON 1 2 3 4 8 7 6 5 RP200 0 OHM +-5% 1/16W TX3AP TX0AP TXCKAP TX2AP TX1AP TX3BP TXCKBP TX2BP TX1BP TX0BP C258 0.1uF25V + C259 470uF/16V AGND R242 NC PANEL_VCC R250 NC TX1AN 5VS 2007-10-31 AGND TX2BN TX0BN TXCKBN TX1BN TXCKAN TX0AN TX3AN TX2AN TX3BN 1 2 FB215 NC FB218 0 OHM 1/4W TX3AN TX2AN TX2AP TXCKAN TXCKAP TX3AP TX3BP TX1BN TX1BP TX0BP OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E198MANSW1ACN 0.1 L16BH83 A3 6 11 Sunday , May 25, 2008 715T2899-A <称爹> 06)HX6203_PANEL INTERFACE T2899-1-X-X-11-080515 + C252 10uF/16V 1 2 FB209 300 OHM RP200,RP201,RP202,RP203,RP204靠近UH200 R237 13K OHM 1/10W C245 NC C253 0.1uF25V VCCLVP(1.8V) 101 GNDLVP 102 VCCLV(3.3V) 148 VCCLV(3.3V) 114 VCCLV(3.3V) 132 VCCLV(3.3V) 100 VCCLV(3.3V) 88 GNDLV 131 GNDLV 147 GNDLV 115 GNDLV 103 GNDLV 89 FRSR0P/LVB3P/EB7/F1POL20 90 FRSR0N/LVB3N/EB6/F1BITST 91 FRSR1P/LVBCKP/EB5/F1CLK 92 FRSR1N/LVBCKN/EB4/F1RSR2 93 FRSR2P/LVB2P/EB3/F1RSR1 94 FRSR2N/LVB2N/EB2/F1RSR0 95 FRSR3P/LVB1P/EB1/F1RSG2 96 FRSR3N/LVB1N/EB0/F1RSG1 97 FRSCLKP/LVB0P 98 FRSCLKN/LVB0N 99 FRSG0P/LVA3P/EG7/F1RSG0 104 FRSG0N/LVA3N/EG6/F2RSB2 105 FRSG1P/LVACKP/EG5/F1RSB1 106 FRSG1N/LVACKN/EG4/F1RSB0 107 FRSG2P/LVA2P/EG3/F2RSB0 108 FRSG2N/LVA2N/EG2/F2RSB1 109 FRSG3P/LVA1P/EG1/F2RSB2 110 FRSG3N/LVA1N/EG0/F2RSG0 111 FRSB0P/LVA0P/ER7/F2RSG1 112 FRSB0N/LVA0N/ER6/F2RSG2 113 FRSB1P/ER5/F2RSR0 118 FRSB1N/ER4/F2RSR1 119 FRSB2P/ER3/F2RSR2 120 FRSB2N/ER2/F2CLK 121 FRSB3P/ER1/F2BITST 122 FRSB3N/ER0/F2POL20 123 BRSB3N/OR0/B2POL20 156 BRSB3P/OR1/B2BITST 155 BRSB2N/OR2/B2CLK 154 BRSB2P/OR3/B2RSR2 153 BRSB1N/OR4/B2RSR1 152 BRSB1P/OR5/B2RSR0 151 BRSB0N/OR6/B2RSG2 146 BRSB0P/OR7/B2RSG1 145 BRSG3N/OG0/B2RSG0 144 BRSG3P/OG1/B2RSB2 143 BRSG2N/OG2/B2RSB1 142 BRSG2P/OG3/B2RSB0 141 BRSG1N/OG4/B1RSB0 140 BRSG1P/OG5/B1RSB1 139 BRSG0N/OG6/B1RSB2 138 BRSG0P/OG7/B1RSG0 137 BRSCLKN 136 BRSCLKP 135 BRSR3N/OB0/B1RSG1 134 BRSR3P/OB1/B1RSG2 133 BRSR2N/OB2/B1RSR0 130 BRSR2P/OB3/B1RSR1 129 BRSR1N/OB4/B1RSR2 128 BRSR1P/OB5/B1CLK 127 BRSR0N/OB6/B1BITST 126 BRSR0P/OB7/B1POL20 125 BSTH1 157 BSTH2 158 BTP 159 FSTH1 161 FSTH2 162 FTP 163 POL/CLK 164 STV1 167 CPV 168 STV2 169 OEV 171 UDC/VS 175 RLC 174 GVOF/HS 173 GVON/DEN 172 PI 124 RSDS/Turbo RSDS/TTL/ LVDS/CMDI MUX I/O UH200D HX6203-A VCCLV AGND VCCK AGND AGND AGND GNDLVP VCCLVP CANCEL FB210,CA:C747 U704,D200 5VS + C747 10uF/16V + C246 10uF/16V D200 NC（1N4148） AGND AGND C250 0.1uF25V VSS 1 VOUT 2 VIN 3 4 4 U704 AP1117E25LA C248 0.1uF25V C251 0.1uF25V C249 0.1uF25V C247 0.1uF25V VDD_AUD VCCLV AGND CLOSE PIN101 CLOSE PIN88,100,114,132,148 LVDS_PLL 20mA LVDS 120mA AGND TX0AP 3.3V 1 2 3 4 8 7 6 5 RP201 0 OHM +-5% 1/16W 5Vstb For panel RSDS driving 24 C403 NC R401 10K OHM 1/10W R406 NC R402 10K OHM 1/10W R420 0 OHM 1/10W P1.5 7 P1.6 8 P1.7 9 RST 10 RXD,P3.0 11 P4.3 12 TXD,P3.1 13 INT0,P3.2 14 INT1,P3.3 15 T0,P3.4 16 T1,P3.5 17 P1.4 6 P1.3 5 P1.2 4 P1.1,T2EX 3 P1.0,T2 2 P4.2 1 VDD 44 P0.0,AD0 43 P0.1,AD1 42 P0.2,AD2 41 P0.3,AD3 40 P0.4,AD4 39 P0.5,AD5 38 P0.6,AD6 37 P0.7,AD7 36 EA 35 P4.1 34 ALE 33 PSEN 32 P2.7,A15 31 P2.6,A14 30 P2.5,A13 29 P3.6,WR 18 P3.7,RD 19 XTAL2 20 XTAL1 21 VSS 22 P4.0 23 P2.0,A8 24 P2.1,A9 25 P2.2,A10 26 P2.3,A11 27 P2.4,A12 28 U400 W79E632X40PX C404 NC 1 2 3 Q402 PMBS3904 VSS 4 VCC 8 SDA 5 SCL 6 E0 1 E1 2 E2 3 WC 7 U402 M24C32-WMN6TP C400 0.1uF25V 1 2 3 4 8 7 6 5 RP400 10KOHM +-5% 1/16W R403 10K OHM 1/10W R404 1.8K OHM 1/10W MCU5V 1 2 FB400 300 OHM LED_GR SPI_MUX R419 1M OHM 1/10W + C401 100uF/16V 3 1 2 D401 BAT54C R413 0 OHM 1/10W R411 10K OHM 1/10W 1 2 3 Q401 PMBS3904 ISP_EN# R407 10K OHM 1/10W 3 1 2 D402 BAT54C R424 75 OHM 1/10W 1 2 3 Q403 PMBS3904 R421 0 OHM 1/10W C402 0.1UF16V LED_OR R434 100 OHM R425 75 OHM 1/10W R412 NC C409 100pF C410 100pF R405 10K OHM 1/10W R408 NC MCU5V MCU5V MCU5V MCU5V MCU5V 5Vstb SPI_MUX = 0 : ISP SPI CODE SPI_MUX = 1 : NC AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND MCU5V MCU5V AGND AGND AGND SPI_CS# HDMI_5V 9 S_SDA 5 K3 INTO_N 5 ON_PBACK 10 HDMI_HOTPLUG 9 RS_RXD 1 CEC 9 RESET# 5 R432 22 OHM 1/10W R436 0 OHM 1/10W RS_TXD 1 S_SCL_PT2314 4 R437 0 OHM 1/10W AGND S_SDA 1 2 FB404 300 OHM IR_DATA 5 S_SCL TUNER_ON 10,11 HEADPHONE 8 AMP_MUTE 8 MUTE_HPHONE 8 PS_ON/OFF 10 AMP_STB 8 R410 3.3K OHM 1/16W M_SDA 4,11 Power CH Up CH Down K3 K4 K7 1 2 3 4 5 6 7 8 9 10 CN400 CONN SPI_SDI S_SCL 5 1 2 FB401 300 OHM R415 4.7K OHM 1/10W 1 2 3 Q407 PMBS3904 R416 4.7K OHM 1/10W AGND SPI_MUX_1 MCU5V IR_DATA RS_TXD TXD RXD RS_RXD SPI_MUX MCU_EPROM_WE M_SCL M_SDA R423 3.3K OHM 1/16W RESET#_R RESET#_R MCU5V SYNC_DETECT 1 SPI_MUX M_SDA M_SCL 2007-10-31 MCU5V R435 10K OHM 1/10W K7 C415 22pF R438 10K OHM 1/10W SPI_CS# SPI_SDO SPI_MUX MCU5V C416 22pF Power sel M_SCL1 1 2 FB403 300 OHM CE 5 SO 5 K4 CLOSE PIN44 1 2 3 4 CN404 CONN KEY1 1 2 3 4 8 7 6 5 RP405 10KOHM +-5% 1/16W 1 2 FB406 300 OHM 2 3 1 U405A 74HC126D R422 0 OHM 1/10W M_SDA SPI_SDI 2007-10-31 MCU5V R418 4.7K OHM 1/10W 5 6 4 U405B 74HC126D LED_GR 1 2 3 Q408 PMBS3906 R417 4.7K OHM 1/10W VCC3IO 9 8 10 U405C 74HC126D AGND R429 22 OHM 1/10W S_SCL_tuner 11 SI 5 12 11 13 U405D 74HC126D MODIFY IIC LEVEL 0423 IR_DATA AGND SPI_MUX_1 7 INTO_N LED_OR LED_ORANGE A1 1 Y1 2 A2 3 Y2 4 A3 5 Y3 6 GND 7 Y4 8 A4 9 Y5 10 A5 11 Y6 12 A6 13 VCC 14 U403 MM74HC14MX C160 0.1uF25V AGND RS-232 RS_TXD 1 2 3 4 CN401 CONN ISP_EN# LED_GREEN PANEL_PW 6 K4 K3 1 2 FB408 300 OHM 1 2 FB407 300 OHM K7 1 2 3 4 8 7 6 5 RP401 10KOHM +-5% 1/16W K7 SPI_MUX R428 22 OHM 1/10W M_SCL M_SCL1 R414 NC C414 1uF/25V 2007-10-31 1 2 3 4 8 7 6 5 RP402 10KOHM +-5% 1/16W LED_GREEN SPI_SCK RS_RXD 2007-10-31 AGND 1 2 X400 22.1184MHz 1 2 FB402 300 OHM 2007-10-31 1 2 3 4 8 7 6 5 RP404 10KOHM +-5% 1/16W K3 R426 22 OHM SPI_MUX_1 5 1 2 3 4 8 7 6 5 RP403 10KOHM +-5% 1/16W 1 2 3 4 8 7 6 5 RP406 10KOHM +-5% 1/16W K4 SCK 5 R246 22 OHM 1/10W 1 2 ZD401 UDZS5.6B HDMI_5V AGND R409 4.7K OHM 1/10W LED_ORANGE MCU5V SYS_RST + C406 10uF/16V + C405 47UF/16V R427 100Ω 1/10W SPI_SDO C407 100pF 1 3 2 Q400 3906 1 2 ZD400 UDZS5.6B R431 10KΩ 1/10W R430 10KΩ 1/10W 3 1 2 D403 BAV99 R459 1KΩ 1/10W AGND MCU_EPROM_WE 1 2 ZD402 UDZS5.6B Master IIC 1 2 3 Q404 PMBS3906 3.3V C412 100pF AGND 1 2 FB405 300 OHM OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E198MANSW1ACN 0.1 L16BH83 A2 7 11 Sunday , May 25, 2008 715T2899-A <称爹> 07)MCU T2899-1-X-X-11-080515 SPI_SCK 25 AUDIO_L AUDIO_R MUTE_EAR R623 6.8 OHM 3W R624 6.8 OHM 3W R626 6.8 OHM 3W HP_LO HP_RO HP_R HP_L MUTE_EAR R627 6.8 OHM 3W 2007-10-31 2007-11-02 C651 0.1uF25V 1 2 ZD601 UDZS5.6B AGND + C652 1000UF25V 1 2 ZD600 RLZ6.8C IN1 4 IN2 12 ST_BY 7 S_GND 9 PW_GND 8 NC 5 NC 10 NC 11 OUT1+ 1 OUT1- 2 OUT2+ 15 OUT2- 14 VCC 3 VCC 13 MUTE 6 NC U602 NC 1 2 3 4 CN600 CONN R675 NC OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E198MANSW1ACN 0.1 L16BH83 A3 8 11 Sunday , May 25, 2008 715T2899-A <称爹> 08)AudioAMP T2899-1-X-X-11-080515 C670 680P 50V X7R +/-10% C671 680P 50V X7R +/-10% C672 680P 50V X7R +/-10% C673 680P 50V X7R +/-10% AGND C661 0.1UF16V R642 4.7K OHM 1/10W C657 1uF/16V R628 10K OHM 1/10W C664 1uF/25V R633 10K OHM 1/10W Q602 PMBS3904 + C662 100uF/16V C655 1uF/16V 1 7 6 2 3 4 5 CN602 PHONEJACK R630 4.7K OHM 1/10W R634 100K OHM 1/10W R641 4.7K OHM 1/10W R631 47K OHM 1/10W R639 47K OHM 1/10W R638 0 OHM 1/10W Q600 PMBS3904 C667 1uF/25V 1 2 FB604 300 OHM Q601 PMBS3904 R637 0 OHM 1/4W + C666 47uF/16V C653 1uF C659 0.01uF Q603 PMBS3904 + C665 100uF/16V R625 47K OHM 1/10W C660 1uF R636 10K OHM 1/10W C658 1uF/16V + C663 100uF/16V C654 0.1UF16V R635 10K OHM 1/10W R640 10K OHM 1/10W R632 10K OHM 1/10W OUT1 1 MUTE 2 IN1 3 GND 4 IN2 5 BIAS 6 OUT2 7 VDD 8 U603 PT2309 C656 0.01uF R629 47K OHM 1/10W AGND 5VM V_PHONE V_PHONE 5VM PW_GND PW_GND PW_GND AGND AGND AGND +12V 5VS V_PHONE AMP_MUTE 7 AGND AGND AGND AGND HEADPHONE 7 MUTE_HPHONE 7 AMP_STB 7 HP_L 4 HP_R 4 AUDIO_L 4 AUDIO_R 4 26 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E198MANSW1ACN 0.1 L16BH83 A4 9 11 Sunday , May 25, 2008 715T2899-A <称爹> 09)HDMI T2899-1-X-X-11-080515 1 2 D502 VPORT0603100KV05 R510 0 OHM 1/10W R513 0 OHM 1/10W 1 2 3 Q502 PMBS3904 RX0- A0 1 A1 2 A2 3 VSS 4 SDA 5 SCL 6 WP 7 VCC 8 U502 M24C02-WMN6TP R505 10K OHM 1/10W R506 10K OHM 1/10W R504 NC 1 2 D501 VPORT0603100KV05 IN1 1 IN2 2 GND 3 IN3 4 IN4 5 OUT4 6 OUT3 7 GND 8 OUT2 9 OUT1 10 U500 RClamp0524P.TCT R502 NC R501 10K OHM 1/10W R511 0 OHM 1/10W R503 NC IN1 1 IN2 2 GND 3 IN3 4 IN4 5 OUT4 6 OUT3 7 GND 8 OUT2 9 OUT1 10 U501 RClamp0524P.TCT 3 1 2 D500 BAT54C HDMI_CEC 1 2 3 Q500 PMBS3904 Q501 NC/2N7002 SOT-23 R507 4.7K OHM 1/10W HMDI_5V R512 0 OHM 1/10W R508 4.7K OHM 1/10W V3D3_M1_HDMI MCU5V MCU5V HMDI_5V AGND AGND AGND AGND HMDI_5V HDMI_HOTPLUG 7 AGND AGND AGND AGND RXC- 3 RX2- 3 HDMI_5V 7 RX1- 3 DDCSDA_M2 3 RXC+ 3 RX1+ 3 RX0+ 3 RX2+ 3 CEC 7 DDCSCL_M2 3 RX0- 3 RX1-_M2 MCU5V RX2- RX2+ TMDSD0+ 7 TMDSD0- 9 TMDSD1+ 4 TMDSD1- 6 TMDSD2+ 1 TMDSD2- 3 SCL 15 DSHLD1 5 VCC5 18 CSHLD0 11 HPD 19 NC 14 DSHLD0 2 CEC 13 SDA 16 DDC_GND 17 DSHLD2 8 TMDSC+ 10 TMDSC- 12 SHLD1 20 SHLD2 21 SHLD3 22 SHLD4 23 SHLD5 24 CN500 HDMI R500 1K OHM 1/10W HPD R514 4.7K OHM 1/10W 1 2 4 3 L500 90 ohm RXC+ 1 2 4 3 L501 90 ohm 1 2 4 3 L502 90 ohm C500 1uF/25V 1 2 4 3 L503 90 ohm RXC- RX1+ U500,U501靠近CN500 RX2+_M2 RX1- AGND RX2-_M2 RX0+ HDMI_5VIN HDMI_SDA_I HDMI_SCL_I HPD HDMI_5VIN RX0+_M2 RX0-_M2 HDMI_CEC HDMI_SCL_I RXC-_M2 RXC+_M2 RX1+_M2 HDMI_SDA_I 27 1 2 FB706 120 OHM OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E198MANSW1ACN 0.1 L16BH83 A3 10 11 Sunday , May 25, 2008 715T2899-A <称爹> 10)POWER T2899-1-X-X-11-080515 + C702 470UF16V C717 0.1uF25V VSS 1 VOUT 2 VIN 3 4 4 U703 AP1117E33LA C734 0.1uF25V + C733 10uF/16V R708 1K OHM 1/10W R705 NC C744 10uF/16V C720 0.1uF25V C730 0.1uF25V C710 0.1uF25V 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 V5 JGK 1 2 FB700 300 OHM + C726 10uF/16V + C724 10uF/16V C737 0.1uF25V C725 0.1uF25V R713 4.7K OHM 1/10W 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 V4 JGK R706 1K OHM 1/10W NC C721 0.1uF25V + C708 10uF/16V C700 NC 2.2UF 16V C731 0.1uF25V R703 NC + C716 10uF/16V + C718 10uF/16V 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 V1 JGK R704 0 OHM 1/10W C723 0.1uF25V R722 4.7K OHM 1/10W NC 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 V2 JGK R719 NC R721 1K OHM 1/10W NC R701 NC R718 NC VSS 1 VOUT 2 VIN 3 4 4 U700 AP1117E33LA R716 NC C711 0.1UF16V + C732 100uF/16V C719 0.1uF25V 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 V3 JGK R711 22K OHM 1/10W Q701 NC Photo point PH1 R702 NC C728 0.1uF25V 1 2 FB704 300 OHM 1 2 FB703 300 OHM C736 0.1uF25V C704 0.1UF16V NC C741 0.1uF25V C743 0.1UF16V VIN 3 ADJ 1 VOUT 2 U701AIC1084-33PM R714 4.7K OHM 1/10W Photo point PH2 C729 0.1uF25V 1 2 FB701 300 OHM Q700 NC Q703 PMBS3904 Q702 PMBS3904 NC C738 0.1uF25V C745 0.1UF16V C742 0.1UF16V C703 0.1UF16V Q706 PMBS3904 R712 10K OHM 1/10W R700 1K OHM 1/10W S 1 S 2 S 3 G 4 D 8 D 7 D 6 D 5 Q704 AO4411 R723 NC + C709 10uF/16V C739 0.1uF25V Q705 PMBS3904 Q708 PMBS3904 NC + C727 10uF/16V Q707 NC C722 0.1uF25V Photo point PH3 + C715 10uF/16V C740 0.1uF25V + C706 470UF25V R707 4.7K OHM 1/10W NC R710 10K OHM 1/10W R709 4.7K OHM 1/10W C735 0.1uF25V VDD_AUD V33ADC VCCK A_1.8 VCC3IO 5Vstb 3.3V +12V 5Vstb 5Vstb 5Vstb +12V 5Vstb C707 0.1uF25V 5Vstb AGND 5VS 5VS 5VS AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND AGND 5VS 5Vstb 5Vstb 3.3V AGND AGND AGND AGND AGND AGND 5Vstb AGND AGND AGND BL_ADJ 5 AGND 5Vstb AGND TUNER_ON 7,11 ON_PBACK 7 PS_ON/OFF 7 1 2 3 4 5 6 7 8 9 10 11 12 CN700 CONN 5Vstb VCC3IO CLOSE PIN5,25,69,160,178 CLOSE PIN20,43,87,75,117,149,165 VCCK VCCK 800mA VCC3IO 50mA R725 0 OHM 1/10W +12V Photo Point Heak Sink Fix Hole OUT 2 IN 3 GND 1 U702 AIC1084-18PM 如PANEL-VCC为3.3V时，Q401改为AO4403 R720 0 OHM 1/10W ADD 一级回路 3.3V 28 5VS OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 E198MANSW1ACN 0.1 A3 11 11 Sunday , May 25, 2008 715T2899-A <称爹> 11)TUNER T2899-1-X-X-11-080515 + C141 100uF/16V C131 0.1uF25V + C139 100uF/16V S 1 S 2 S 3 G 4 D 8 D 7 D 6 D 5 Q101 AO4411 R137 47OHM1/2W R147 100 OHM 1/16W R143 4.7K OHM 1/10W R152 1K OHM 1/10W R141 22K OHM 1/10W C143 10pF C145 NC C140 0.1UF16V L102 300 OHM NS-LCD19-09CA R144 10 OHM 1/10W R145 10 OHM 1/10W R149 0 OHM 1/8W R146 33 OHM 1/16W R138 22OHM1/2W L100 0R C138 0.1UF16V R148 43 OHM +-5% 1/16W R140 4.7K OHM 1/10W + C133 100uF/25V R142 4.7K OHM 1/10W C142 10pF R715 NC Q100 PMBS3904 Q102 PMBS3904 C144 0.047uF C137 0.1UF16V C146 NC + C132 470uF/25V + C136 100uF/16V C135 0.1UF16V R150 0 OHM 1/8W R139 4.7K OHM 1/10W 1 ADJ/GND OUTPUT 2 INPUT 3 U102 AZ1117D-5.0-E1 R717 NC R151 0 OHM 1/8W L101 300 OHM Tuner_GND +12V Tuner_GND Tuner_GND Tuner_GND TUNER_VCC Tuner_GND AGND AGND 5Vstb Tuner_GND Tuner_GND TUNER_VCC +12VA TUNER_VCC AGND AGND TUNER_SIF 4 AGND AGND AGND AGND TV_CVBS 3 M_SDA 4,7 S_SCL_tuner 7 TUNER_MONO 4 TUNER_ON 7,10 TUNER_VCC 2007-10-31 Vcc(Btu) 3 SCL 4 SDA 5 NC 8 NC 9 NC 2 2nd IF sound 11 NC 1 NC 7 AS_IF 10 AS 6 CVBS 12 Vcc(Bif) 13 TH1 15 TH2 16 TH3 17 TH4 18 Audio Out 14 ANT IN TU101 TUNER_ON R146,R147,R148靠近UH200 C145,L100,C146靠近U101 C134 0.1uF25V 1 2 FB110 NC 29 6.2 电源板 L26BH81 715T2907 2 R958 10K OHM 1% 1/10W C950 1000pF L980 L R979 1.5K OHM 1% 1/10W IC970 EL817MC 1 2 4 3 C977 NC L990 20uH R981 56 OHM +-1% 1/10W R975 3.9KOHM +-5% 1/8W R935 1K OHM 1/8W FB902 N/A 1 2 +24V ! ! C901 0.47UF C956 0.1uF C971 3300PF/100V R953 47 OHM 1/4W C905 0.01uF/250V - + BD901 BU1006A-E3/45 2 1 3 4 RV901 NC C907 330PF/250V Q921 KTD1624C +24V ! + C954 470uF/16V VCC R945 1K OHM 1% 1/10W ! R923 13K OHM 1% 1/10W R959 NC C951 1000pF R939 10K OHM 1/10W R940 100K OHM 2W R931 47 OHM 1/4W C990 0.47UF 50V X7R R944 10K OHM 1/8W R917 56K OHM 1/10W ZD970 RLZ27B 1 2 C940 2200pF C944 220pF C917 0.047uF ! R985 680KOHM +-5% 1/8W R915 470 OHM 1/10W ! R964 47K OHM 1/10W ! R960 1K OHM 1/10W R901 330K OHM 1/4W Q970 PMBS3904 R910 220K OHM 1/10W D931 AU02Z +24V + C974 1000uF 35V B+_390V Panel DIM ! R920 0 OHM +-5% 1/4W FB904 BEAD 1 2 R956 0 OHM 1/10W IC901 FAN7529MX 1 2 3 4 5 6 7 8 INV COMP MOT CS ZCD GND OUT VCC ! R998 4.99K OHM 1% 1/10W R942 10K OHM 1/10W R977 NC NR901 NTCR Q922 PMBS3904 ! D991 LL4148 C910 1uF/450V R907 100K OHM 1/10W R906 120K OHM 1/10W R991 1K OHM 1/10W +24V R913 22 OHM 1/8W Q923 PMBS3904 IC902 TNY277PN-TL 1 2 4 5 6 7 8 EN/UV BP/M D S S S S C970 3300PF/100V D930 SARS01-V1 B+_390V ! C903 680PF/250V R909 680K OHM +-1% 1/4W ! R982 62K OHM 1% 1/10W R966 47K OHM 1/8W R905 680K OHM +-1% 1/4W C930 2200pF C922 1uF R934 22 OHM 1/4W R924 680KOHM +-5% 1/8W R926 680KOHM +-5% 1/8W + C920 100uF/450V C960 1uF/25V D971 LL4148 C919 N/A FB901 BEAD 1 2 ZD920 RLZ5.6B 1 2 C934 0.1uF D901 1N4007-E3/73 R974 1K OHM 1/2W R914 10K OHM 1/8W R954 47 OHM 1/4W C908 330pF/250V Q990 PMBS3906 R965 10K OHM 1/10W ! ZD990 RLZ10B 1 2 R937 4.7K OHM 1/8W R970 3.3OHM +-5% 2W L902 13mH 1 2 4 3 C918 0.22uF + C999 470uF/25V ! + C937 10uF/50V IC903 FAN7602BMX 1 2 3 4 5 6 7 8 LUVP Latch/Plimit CS/FB GND OUT VCC NC VSTR C911 10nF C906 0.001UF +12V C913 0.1uF IC952 AZ431AZ-AE1 C909330PF/250V L950 L R949 NC R936 (NC)0 OHM 1/8W PS_ON IC971 AZ431AZ-AE1 R963 10K OHM 1/10W R903 330K OHM 1/4W +5V FB903 BEAD 1 2 ! CN903 CONN 1 2 3 4 5 6 7 8 9 10 11 12 13 R922 680K OHM +-1% 1/4W ! R980 NC CN903 CONN 1 2 3 4 5 6 7 8 9 10 11 12 13 C995 0.22uF/50V +12V R971 10K OHM 1/10W R902 330K OHM 1/4W ZD932 NC 1 2 C942 0.1uF R984 680K OHM 1/4W R997 8.2K OHM 1% 1/10W R955 1K OHM 1/10W ZD930 RLZ15B 1 2 + C933 NC F901 FUSE R928 100K OHM 1/8W ZD931 RLZ18B 1 2 R996 110KOHM +-1% 1/10W R978 13K OHM 1% 1/8W ! + C941 10uF/50V R952 47 OHM 1/4W CN902 CONN 95T801312D650 1 2 3 4 5 6 7 8 9 10 11 12 C961 0.47uF/25 C912 82PF/50V Q950 PMBS3904 ! C904 0.047UF R950 47 OHM 1/4W R912 10 OHM 1/8W ! C902 680PF/ 250V R919 470PF/50V IC951 EL817MC 1 2 4 3 R930 100KOHM +-5% 1WS Q925 KTB1124B R911 8.2K OHM 1% 1/10W A24V A24V + C914 47uF/50V Panel ON/OFF R962 1K OHM 1/10W L906 300uH 2 1 6 7 9 10 R941 10K OHM 1/4W B+_390V R969 220 KOHM 1/10W C994 NC C938 1uF/25V + C991 470uF/35V R968 47KOHM 1/16W ! CN901 SOCKET 1 2 3 + C975 470uF/35V PS_ON R921 680K OHM +-1% 1/4W ! R999 47 OHM 1/4W R946 0.27 OHM 2W ! R951 47 OHM 1/4W D990 SR54 D940 SARS01-V1 R983 10K OHM 1/10W C992 10NF/0805 X7R ! R947 6.2K OHM 1/10W C915 NC ! D970 FME-230B 1 2 3 ADTV72412YD1 2 Custom 1 1 Friday , May 09, 2008 715T2907 2 <称爹> 02.POWER T2907-2-X-X-2-080512 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 R904 680K OHM +-1% 1/4W + C921 10uF/50V C943 0.047UF 50V R908 100K OHM 1/8W T902 POWER X'FMR 13 5 6 7 8 9 10 14 12 R957 10K OHM 1% 1/10W L901 13.0mH 1 4 2 3 C993 1000PF/50V D992 LL4148-GSO8 + C973 1000uF 35V D911 LL4148 D902 FMXA-1106S ! + C931 100uF/50V R929 10K OHM 1/10W IC904 SI-8005QL 1 2 3 4 5 6 7 8 BS IN SW GND FB COMP EN SS B+_390V R961 10 KOHM +-5% 1/4W ! Q924 DTC144WKA Q991 PMBS3904 VCC +5V R967 47K OHM 1/10W R918 10K OHM 1/10W R932 16.8K OHM 1/8W VCC ZD901 RLZ 2.4BTE-11 1 2 Q901 2SK4085LS R948 NC CN902 CONN 33T380212B Y 1 2 3 4 5 6 7 8 9 10 11 12 + C952 330uF/16V D950 SBT15006JST 1 2 3 C976 0.33UF 50V C978 0.1uF IC950 EL817MC 1 2 4 3 Q903 ST R943 100 OHM 1/8W C972 3300PF/100V T901 POWER X'FMR 1 2 3 4 5 6 7 9 10 C955 0.1uF ZD991 RLZ10B 1 2 ! C998 1uF R976 10K OHM 1/10W C916 NC R938 4.7K OHM 1/8W D941 LL4148 R933 22 OHM 1/4W ! R925 680KOHM +-5% 1/8W R927 270KOHM +-5% 1/8W R916 0.15 OHM 2W C996 470pF/50V 30 6.3 Key Board 715T2927 2 PWR CH_DOWN SW06 SW 2 1 3 4 5 CH_UP R05 0Ω 1/10W C01 0.1uF/16V VOL_DOWN ZD06 5.6V 1 2 VOL_UP KEY1 C02 NC 0.068uF R09 150K OHM 1/10W 1.0 A4 2 2 Wednesday , May 14, 2008 715T2927-C <称爹> 2.Key T2927-2-X-X-2-080514 OEM MODEL Size Rev Date Sheet of TPV MODEL PCB NAME 称爹 T P V ( Top Victory Electronics Co . , Ltd. ) Key Component 絬 隔 瓜 絪 腹 SW05 SW 2 1 3 4 5 SW07 SW 2 1 3 4 5 ZD05 5.6V 1 2 SW03 SW 2 1 3 4 5 R06 3.3K OHM 1% 1/10W SW02 SW 2 1 3 4 5 SW01 SW 2 1 3 4 5 SW04 SW 2 1 3 4 5 R07 6.8K OHM 1% 1/10W MODEL_SEL ZD07 5.6V 1 2 ZD08 5.6V 1 2 CN01 CONN 1 2 3 4 5 CH_UP C03 NC 0.068uF R08 22K OHM 1% 1/10W CH_DOWN MENU C04 NC 0.068uF POWER 31 7．电气方框图 VIDEO DECODER & AUDIO DECODER & SCALER HX6203 UH200 PC TUNER COMPONENT SV AV1 AV2 JACK PT2314 U600 TDA7297 U602 PT2309 U603 EEPROM U402 CVBS SIF SV &AV1 –R/L SV Y&C AV 1 CVBS AV 2 CVBS AV 2 R/L YPBPR RGB S-SCL & M-SDA Panel HP R&L Earphone SPEAKER MCU W79E632 U400 VGA DDC U100 IC M25P40 U202 HDMI DDCSCL & DDCSDA VGA-SCL & VGA-SDA 32 8.爆炸图 L26BH81 33 9.BOM L26BH81 E268MANDW1E1NN 点位 组件 对象描述 工程图号 040T 581689 4A S/N LABEL 041T 68508 A control card 044T6000 4 6B SPACE PAPER 044T9003 3 CORNER PAPER 049T 51 1A ERADICATOR 052T 1150 C BLACK TAPE 052T 1185 MIDDLE TAPE FOR CARTON 052T 1186 SMALL TAPE 052T 1210 A ALUMINIUM TAPE 052T 1211 A ADHESIVE TYPE 052T 1211 B ADHESIVE TYPE 052T 2191 A TAPE E078 078T 495500 K SPK 8 OHM 5W 120*30mm KUAIDA E078 078T 495500 Y SPK 8 OHM 5W 120*30mm SUNLINK 2ND SOURCE 089T 725GAA DB D-SUB 089T414A18NYHA POWER CORD 092TB1JX1A3WGM BATTERY FOR ALL EXPORT MODE LR03 095T801312D650 wire harness 12P-12P 160MM E09501 095T8014 4D541 WIRE HARNESS 4P(PLUG)-B&R+B&W E09501 095T8014 4X541 WIRE HARNESS 4P(PLUG)-B&R+B&W 2ND SOURCE E09502 095T801410D596 wire harness 10P-5P+5P(A1253HA HR) 2ND SOURCE E09502 095T801410W596 wire harness 10P-5P+5P(A1253HA HR) 095T801414DH33 wire harness 14P-13P 260MM 095T8018 3D699 LVDS CABLE 30P-30P 180MM 098TRABD2NCENC Remote control For 22"ENVISION 0D1T 930 6120 SCREW 0D1T 930 6120 SCREW 0D1T 930 6120 SCREW 0D1T 940 6120 SCREW 0M1T 140 10 47 CR3 SCREW 0M1T 940 6120 SCREW 0M1T 940 6120 SCREW 0M1T 940 6120 SCREW 0M1T1140 6120 SCREW 4*6MM 0M1T1730 8120 SCREW 0M1T1740 10 47 CR3 SCREW 0Q1T 930 8 47 CR3 SCREW 0Q1T 940 14 47 CR3 SCREW 0Q1T1840 10120 SCREW 705TQ733052 PLASTIC ASS`Y 0Q1T 930 6120 SCREW A33E0304 GMB1L0100 COVER_FUNC 34 A33E0305 QV 1L0200 BUTTON_FUNC KEPF8YA5 KEY BOARD CN01 033T3802 5B YH W WAFER SW04 077T 600 1GCJ TACT SWITCH TSPB-2 -NP SW05 077T 600 1GCJ TACT SWITCH TSPB-2 -NP SW06 077T 600 1GCJ TACT SWITCH TSPB-2 -NP SW07 077T 600 1GCJ TACT SWITCH TSPB-2 -NP SW02 077T 600 1GCJ TACT SWITCH TSPB-2 -NP SW03 077T 600 1GCJ TACT SWITCH TSPB-2 -NP SW01 077T 600 1GCJ TACT SWITCH TSPB-2 -NP R05 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R09 061T0603204 RST CHIPR 200 KOHM +-5% 1/10W R08 061T0603220 2F RST CHIPR 22 KOHM +-1% 1/10W R06 061T0603330 1F RST CHIPR 3.3 KOHM +-1% 1/10W R07 061T0603680 1F RST CHIPR 6.8 KOHM +-1% 1/10W ZD05 093T 39S 34 T UDZSNP5.6B ROHM ZD06 093T 39S 34 T UDZSNP5.6B ROHM ZD07 093T 39S 34 T UDZSNP5.6B ROHM 715T2927 2 KEY PCB 705TQ734552 REAR COVER ASS`Y A34E0559 GM 4L0100 REAR COVER 26 Q15T0257101 26bkt-vesa-btm Q36T 600 18134 NONWOVEN FABRIC Q36T 600 40 1 NONWOVEN FABRIC 705TQ734553 STAND ASS`Y 0Q1T 130 6 47 GP SCREW A34E0560 GM 1L0100 Stand A34E0561 GM 1L0120 Base_S1 A37T0065012 HINGE AM1T1740 10125 SCREW Q12T6083 1 RUBBER FOOT Q12T6300 25 1 FOOT PAD Q15T0306101 26bkt-base_A1 705TQ834318 BEZEL ASS'Y A33E0306 1 1C0100 Power Lens_A1 A33E0307 ED 1C0100 IR Lens_A1 A34E0558 GMC1L0130 BEZEL TV26W-8A1 E750 750TVMG0B1132N PANEL V260B1-L01 C2 NB CMO E750 750TVMG0B1133N PANEL V260B1-L01 C2 NH CMO 2ND SOURCE A15T0354201 SIDE BKT ADTV72412YD1 POWER BOARD 040G 45762412B CBPC LABEL 009T6005 1 GROUND TERMINAL CN902 033T380212B Y CONNECTOR CN903 033T380213B Y CONNECTOR IC950 056T 139 7 IC EL817MC M-TYPE EVERLIGHT 2ND SOURCE 35 IC951 056T 139 7 IC EL817MC M-TYPE EVERLIGHT 2ND SOURCE IC970 056T 139 7 IC EL817MC M-TYPE EVERLIGHT 2ND SOURCE IC950 056T 139 7 1 IC EL817MA M-TYPE IC951 056T 139 7 1 IC EL817MA M-TYPE IC970 056T 139 7 1 IC EL817MA M-TYPE IC904 056T 563134 IC SI-8105QL DIP-8 IC902 056T 581 7 IC TNY277PN DIP-8C NR901 061T 58030 W RST NTCR 3 OHM 5A THINKING R970 061T152M339 64 RST MOFR 3.3 OHM +-5% 2WS C901 063T107K474 US X2 CAP 0.47UF K 275VAC C904 063T107K474 US X2 CAP 0.47UF K 275VAC C910 063T213J105GFA MPF CAP C911 065T 1K103 2E6213 CAP CER 10NF K 1KV 2ND SOURCE C911 065T 1K103 2E6921 CAP CER 10NF K 1KV Y5P C908 065T306K3312BM Y1/CAP 330PF 250VAC MURATA C907 065T306K3312BM Y1/CAP 330PF 250VAC MURATA C907 065T306K3312BP 330PF K 250VAC 2ND SOURCE C908 065T306K3312BP 330PF K 250VAC 2ND SOURCE C909 065T306K3312F2 Y1 330PF K 250VAC C903 065T306K6812BM Y1 CAP 680PF 10% 250VAC KX C902 065T306K6812BM Y1 CAP 680PF 10% 250VAC KX C905 065T306M1022B2 1000pf 400vac/250vac y1 C906 065T306M1022B2 1000pf 400vac/250vac y1 C952 067T204V331 3K CS CAP 330uF 16V 10*12 mm C973 067T215P1026AV CAP 105C 1000UF M 35V C974 067T215P1026AV CAP 105C 1000UF M 35V C954 067T215P4713AV CAP 105 470UF M 16V ℃ C999 067T215P4714AV CAP 105 470UF M 25V ℃ C991 067T215P4716AV CAP 105C 470UF M 35V C975 067T215P4716AV CAP 105C 470UF M 35V C920 067T215Z10115A CAP 105 100UF M 450V ℃ C920 067T215Z10115P CAP 105 100UF M 450V ℃ 2ND SOURCE FB901 071T 55 21 IND BEAD 10.0*6.0 FB903 071T 55 26 S FERRITE CORE FB904 071T 55 26 S FERRITE CORE L901 073T 174106 DN LINE FILTER 13mH LK.TF032.A20 L902 073T 174106 DN LINE FILTER 13mH LK.TF032.A20 L906 073T 174124 L PFC CHOKE 300uH PT-009584 2ND SOURCE L906 073T 174124 N PFC CHOKE 300uH 2ND SOURCE L906 073T 174124 S PFC CHOKE 300uH L950 073T 253 91 L CHOKE BY LI TA L980 073T 253 91 L CHOKE BY LI TA L990 073T 253194 L CHOKE COIL 20uH CC-008064 2ND SOURCE L990 073T 253194 S CHOKE COIL 20uH T902 080TL26T 6 L X'FMR 370uH PT-009411-1 2ND SOURCE T902 080TL26T 6 N X'FMR POWER 370uH 2ND SOURCE 36 T902 080TL26T 6 S X'FMR POWER 370uH T901 080TL26T 7 N X'FMR POWER 1mH 2ND SOURCE T901 080TL26T 7 S X'FMR POWER 1mH CN901 087T 501 44 DL AC SOCKET 3PIN + 2 SCREW Hole V/T 705TQ793028 D970 ASS'Y D970 093T 52 57 DIODE FMXA-2202S 20A/200V TO-220F 0M1G1730 8120 SCREW Q90T0095 2 HEAT SINK 705TQ793029 BD901 ASS'Y 090T 425502 HEAT SINK BD901 093T 50460 39 BRIDGE BU1006A-E3/45 10A/600V BU 0M1G1730 8120 SCREW 705TQ793030 D950 ASS'Y 090G6084 1 HEAT SINK D950 093T 60298 DIODE SBT15006JST 15A/60V TO-220ML(LS) 0M1G1730 8120 SCREW 705TQ793031 Q901&D902 ASS'Y Q901 057T 667 55 FET 2SK4087LS 14A/600V TO-220FI(LS) D902 093T 220 33 DIODE FMXA-1106S 0M1G1730 8120 SCREW Q90T0095 2 HEAT SINK 705TQ857008 Q903 ASS`Y Q903 057T 667 21 STP10NK70ZFP 090T 425502 HEAT SINK 0M1G1730 8120 SCREW IC901 056T 368 12 IC FAN7529MX SOP-8 IC903 056T 379101 IC FAN7602BMX SOP-8 Q922 057T 417 4 CHIP PMBS3904 BY PHILIPS Q923 057T 417 4 CHIP PMBS3904 BY PHILIPS Q950 057T 417 4 CHIP PMBS3904 BY PHILIPS Q970 057T 417 4 CHIP PMBS3904 BY PHILIPS Q924 057T 760 5 DTC144WKA BY FOHM SMT Q921 057T 761 11 TRA KTD1624C SOT-89 KEC Q925 057T 761 12 TRA KTB1124B SOT-89 KEC R921 061G1206680 3F RST CHIPR 680KOHM +-1% 1/4W R922 061G1206680 3F RST CHIPR 680KOHM +-1% 1/4W R984 061G1206680 3F RST CHIPR 680KOHM +-1% 1/4W R956 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R945 061T0603100 1F RST CHIPR 1 KOHM +-1% 1/10W R957 061T0603100 2F RST CHIPR 10KOHM +-1% 1/10W R958 061T0603100 2F RST CHIPR 10KOHM +-1% 1/10W R955 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R960 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R991 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R918 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R929 061T0603103 RST CHIPR 10KOHM +-5% 1/10W 37 R939 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R942 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R976 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R983 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R971 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R907 061T0603104 RST CHIPR 100KOHM +-5% 1/10W R996 061T0603110 3F RST CHIPR 110KOHM +-1% 1/10W R906 061T0603124 RST CHIPR 120 KOHM +-5% 1/10W R923 061T0603130 2F RST CHIPR 13KOHM +-1% 1/10W R979 061T0603150 1F RST CHIPR 1.5 KOHM +-1% 1/10W R910 061T0603224 RST CHIPR 220 KOHM +-5% 1/10W R915 061T0603471 RST CHIPR 470OHM +-5% 1/10W R998 061T0603499 1D RST CHIPR 4.99K OHM +-0.5% 1/10W R981 061T0603560 9F RST CHIPR 56 OHM +-1% 1/10W R917 061T0603563 RST CHIPR 56 KOHM +-5% 1/10W R982 061T0603620 2F RST CHIPR 62 KOHM +-1% 1/10W R947 061T0603622 RST CHIPR 6.2 KOHM +-5% 1/10W R997 061T0603820 1F RST CHIPR 8.2 KOHM +-1% 1/10W R911 061T0603820 1F RST CHIPR 8.2 KOHM +-1% 1/10W R912 061T0805100 RST CHIPR 10 OHM +-5% 1/8W R943 061T0805101 RST CHIPR 100 OHM +-5% 1/8W R935 061T0805102 RST CHIPR 1KOHM +-5% 1/4W R914 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W R944 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W R908 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W R928 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W R978 061T0805130 2F RST CHIPR 13KOHM +-1% 1/8W R932 061T0805168 2F CHIP 16.8K OHM 1/8W 1% R913 061T0805220 RST CHIPR 22 OHM +-5% 1/8W R927 061T0805274 RST CHIPR 270 KOHM +-5% 1/8W R975 061T0805392 RST CHIPR 3.9KOHM +-5% 1/8W R937 061T0805472 RST CHIPR 4.7 KOHM +-5% 1/8W R938 061T0805472 RST CHIPR 4.7 KOHM +-5% 1/8W R926 061T0805684 RST CHIP 680K 1/8W 5% R925 061T0805684 RST CHIP 680K 1/8W 5% R924 061T0805684 RST CHIP 680K 1/8W 5% R985 061T0805684 RST CHIP 680K 1/8W 5% RJ902 061T1206000 RST CHIPR 0 OHM +-5% 1/4W R920 061T1206000 RST CHIPR 0 OHM +-5% 1/4W RJ901 061T1206000 RST CHIPR 0 OHM +-5% 1/4W R961 061T1206103 RST CHIPR 10 KOHM +-5% 1/4W R941 061T1206103 RST CHIPR 10 KOHM +-5% 1/4W R934 061T1206220 RST CHIPR 22 OHM +-5% 1/4W R933 061T1206220 RST CHIPR 22 OHM +-5% 1/4W R903 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W R902 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W 38 R901 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W R999 061T1206470 RST CHIPR 47 OHM +-5% 1/4W R954 061T1206470 RST CHIPR 47 OHM +-5% 1/4W R953 061T1206470 RST CHIPR 47 OHM +-5% 1/4W R952 061T1206470 RST CHIPR 47 OHM +-5% 1/4W R951 061T1206470 RST CHIPR 47 OHM +-5% 1/4W R950 061T1206470 RST CHIPR 47 OHM +-5% 1/4W R931 061T1206470 RST CHIPR 47 OHM +-5% 1/4W R909 061T12066803FF RST CHIPR 680KOHM +-1% 1/4W FENGHUA R905 061T12066803FF RST CHIPR 680KOHM +-1% 1/4W FENGHUA R904 061T12066803FF RST CHIPR 680KOHM +-1% 1/4W FENGHUA C993 065T0603102 31 CHIP 1000PF 50V NPO C955 065T0603104 32 CHIP 0.1UF 50V X7R C942 065T0603104 32 CHIP 0.1UF 50V X7R C934 065T0603104 32 CHIP 0.1UF 50V X7R C913 065T0603104 32 CHIP 0.1UF 50V X7R C956 065T0603104 32 CHIP 0.1UF 50V X7R C978 065T0603104 32 CHIP 0.1UF 50V X7R C938 065T0603105 25 CHIP 1uF 25V X5R C944 065T0603221 31 CHIP 220PF 50V NPO C918 065T0603224 32 MLCC 0603 0.22UF K 50V X7R C995 065T0603224 32 MLCC 0603 0.22UF K 50V X7R R919 065T0603471 31 CHIP 470PF 50V NPO C917 065T0603473 32 CHIP 0.047UF 50V X7R C943 065T0603473 32 CHIP 0.047UF 50V X7R C912 065T0603820 31 0603 82PF +-5%, 50V NPO C950 065T0805102 31 1000PF 50V NPO C951 065T0805102 31 1000PF 50V NPO C992 065T0805103 32 10NF/50V/0805/X7R C922 065T0805105 37 CHIP 1UF 50V Y5V C998 065T0805105 37 CHIP 1UF 50V Y5V C971 065T080533242H CAP CHIP 0805 3300pF K 100V X7R C970 065T080533242H CAP CHIP 0805 3300pF K 100V X7R C972 065T080533242H CAP CHIP 0805 3300pF K 100V X7R C976 065T0805334 32 CHIP 0.33UF 50V X7R 0805 C996 065T0805471 31 CHIP 470PF 50V NPO C990 065T0805474 32 CAP CHIP 0805 0.47uF K 50V X7R D911 093T 6432V LL4148-GSO8 SMD BY VISHA D941 093T 6432V LL4148-GSO8 SMD BY VISHA D971 093T 6432V LL4148-GSO8 SMD BY VISHA ZD930 093T 39S 15 T RLZ15B ZD920 093T 39S 24 T RLZ 5.6B LLDS ZD970 093T 39S 42 T RLZ27B LLDS ZD931 093T 39S 44 T RLZ18B ZD901 093T 39S103 T DIODE RLZ 2.4BTE-11 500mW/2.4V LL-34 D990 093T5004 1 SR54 T0-214AA 39 006T 31 4 1.7MM RIVET T902 006T 31 4 1.7MM RIVET CN901 006T 31501 EYELET IC971 056T 158 10 T IC AS431AZTR-E1 TO-92 IC952 056T 158 10 T IC AS431AZTR-E1 TO-92 R930 061G208M10452T RST MOF 100K 5% 1W R940 061T152M10452T RST MOFR 100KOHM +-5% 2WS R916 061T152M15852T RST MOFR 0.15 OHM +-5% 2WS R946 061T152M27852T RST MOFR 0.27 OHM +-5% 2WS R974 061T175L10252T 1KOHM +-5% 1/2W C930 065T 1K222 5T6213 2200PF, 1KV, K C940 065T 1K222 5T6213 2200PF, 1KV, K C941 067T215A1007KT EC 10uF 50V 5*11mm C937 067T215A1007KT EC 10uF 50V 5*11mm C921 067T215A1007KT EC 10uF 50V 5*11mm C931 067T215A1017KT EC 100uF 50V 8*12mm C914 067T215A4707KT EC 47uF 50V 6.3*11mm F901 084T 55 7 B FUSE 3.15A 250V BUSSMANN D901 093T 52 1552T DIODE 1N4007-E3/54 1A/1000V DO-41 D931 093T 5250S52T AU02Z D930 093T1080 252T diode sarso1-v1 sanken D940 093T1080 252T diode sarso1-v1 sanken J901 095G 90 23 跳线 J902 095G 90 23 跳线 J903 095G 90 23 跳线 J922 095G 90 23 跳线 J921 095G 90 23 跳线 J920 095G 90 23 跳线 J919 095G 90 23 跳线 J918 095G 90 23 跳线 J917 095G 90 23 跳线 J916 095G 90 23 跳线 J915 095G 90 23 跳线 J914 095G 90 23 跳线 J913 095G 90 23 跳线 J904 095G 90 23 跳线 J905 095G 90 23 跳线 J906 095G 90 23 跳线 J907 095G 90 23 跳线 J908 095G 90 23 跳线 J909 095G 90 23 跳线 J910 095G 90 23 跳线 J911 095G 90 23 跳线 J912 095G 90 23 跳线 J923 095T 90 23 JUMP WIRE J925 095T 90 23 JUMP WIRE 40 715T2907 2 POWER PCB Q51G 6 4509 GLUE_RTV CBPF8A1DY7 MAIN BOARD 040T 45762412B CBPC LABEL CN700 033T327812D WAFER 12P PLUG CN600 033T3802 4B Y CONNECTOR CN400 033T380210B Y CONNECTOR CN402 033T8027 30 WAFER R623 061T153M399 59 3.9 OHM+-5% 3W R624 061T153M399 59 3.9 OHM+-5% 3W R626 061T153M399 59 3.9 OHM+-5% 3W R627 061T153M399 59 3.9 OHM+-5% 3W R138 061T175L22052T 22 OHM 5% 1/2W R137 061T175L39052T 39 OHM 5% 1/2W C652 067T 305102 4 105C 1000UF +-20% 25V C132 067T 305471 4 EC 105 470UF M 25V ℃ C702 067T215P4713AV CAP 105 470UF M 16V ℃ C706 067T215P4714AV CAP 105 470UF M 25V ℃ CN105 088T 78 1357S RCA JACK 1*1 W+R V/A CN103 088T 78 13932 S RCA JACK + S JACK Y/B CN102 088T 78 V5 C RCA JACK 3+2 G/BLU/R+W/R CN602 088T 30211K PHONE JACK CN100 088T 30252S PHONE JACK 3.5mm 3P V/A GREEN CN104 088T 35315F VC D-SUB 15PIN VERTICAL CONNECTOR 090T 372 2 HEAT SINK X600 093T 2270B H XAT024576FK1H-3OHX AT-49 24.576MHZ TU101 094T PALALL 3L TCL TUNER M15WPP-2PN-E 705TQ856001 U602 ASS'Y U602 056T 616511 ST IC TDA7297SA ST 0M1T1730 10120 SCREW Q90T0155 1 HEAT SINK C747 067T 305100 3T 10UF 16V C406 067T 305100 3T 10UF 16V C733 067T 305100 3T 10UF 16V C727 067T 305100 3T 10UF 16V C726 067T 305100 3T 10UF 16V C724 067T 305100 3T 10UF 16V C715 067T 305100 3T 10UF 16V C709 067T 305100 3T 10UF 16V C708 067T 305100 3T 10UF 16V C252 067T 305100 3T 10UF 16V C246 067T 305100 3T 10UF 16V C237 067T 305100 3T 10UF 16V C236 067T 305100 3T 10UF 16V C718 067T 305100 3T 10UF 16V C716 067T 305100 3T 10UF 16V 41 C640 067T 305100 3T 10UF 16V C630 067T 305100 3T 10UF 16V C621 067T 305100 3T 10UF 16V C616 067T 305100 3T 10UF 16V C613 067T 305100 3T 10UF 16V C611 067T 305100 3T 10UF 16V C607 067T 305100 3T 10UF 16V C605 067T 305100 3T 10UF 16V C603 067T 305100 3T 10UF 16V C209 067T 305100 3T 10UF 16V C201 067T 305100 3T 10UF 16V C136 067T 305101 3T 100UF 16V 105C C139 067T 305101 3T 100UF 16V 105C C141 067T 305101 3T 100UF 16V 105C C401 067T 305101 3T 100UF 16V 105C C662 067T 305101 3T 100UF 16V 105C C663 067T 305101 3T 100UF 16V 105C C665 067T 305101 3T 100UF 16V 105C C732 067T 305101 3T 100UF 16V 105C C133 067T 305101 4T CAP 105 100UF M 25V ℃ C650 067T 305101 4T CAP 105 100UF M 25V ℃ C643 067T 305220 3T EC 105 22UF M 16V ℃ C666 067T 305470 3T EC 105 47UF M ℃ 16V C405 067T 305470 3T EC 105 47UF M 16V ℃ C259 067T 305471 3T 105 摄氏度 470UF +-20% 16V U601 056T 133 30AAC IC AZ1117H-ADJ-E1 UH200 056T 562566 IC HX6203-A010QBG U701 056T 563 7 AIC1084-33PM TO-263 AIC U702 056T 563 34 A1C1084-18PM U102 056T 585 11 AZ1117D-5.0-E1 U700 056T 585 4A AP1117E33LA U703 056T 585 4A AP1117E33LA U200 056T 585 4A AP1117E33LA U704 056T 585 5A AP1117E25LA U600 056T 616 4 IC PT2314L SO28 PTC U603 056T 616507 IC Audio PT2309 PTC U500 056T 662 10 IC RClamp0524P.TCT U501 056T 662 10 IC RClamp0524P.TCT U400 056T1125170 X IC W79E632A40PL U502 056T1133 34 M24C02-WMN6TP U100 056T1133 34 M24C02-WMN6TP U202 056T1133527 ST IC M25P40-VMN6TP/X ST U402 056T113353A M24C32-WMN6TP U403 056T74HC 14 F IC MM74HC14MX SOIC-14 U405 056T74HC126 P IC 74HC126D S014 PHILIPS Q703 057T 417 4 CHIP PMBS3904 BY PHILIPS 42 Q705 057T 417 4 CHIP PMBS3904 BY PHILIPS Q702 057T 417 4 CHIP PMBS3904 BY PHILIPS Q603 057T 417 4 CHIP PMBS3904 BY PHILIPS Q602 057T 417 4 CHIP PMBS3904 BY PHILIPS Q601 057T 417 4 CHIP PMBS3904 BY PHILIPS Q600 057T 417 4 CHIP PMBS3904 BY PHILIPS Q502 057T 417 4 CHIP PMBS3904 BY PHILIPS Q500 057T 417 4 CHIP PMBS3904 BY PHILIPS Q403 057T 417 4 CHIP PMBS3904 BY PHILIPS Q402 057T 417 4 CHIP PMBS3904 BY PHILIPS Q401 057T 417 4 CHIP PMBS3904 BY PHILIPS Q107 057T 417 4 CHIP PMBS3904 BY PHILIPS Q106 057T 417 4 CHIP PMBS3904 BY PHILIPS Q102 057T 417 4 CHIP PMBS3904 BY PHILIPS Q100 057T 417 4 CHIP PMBS3904 BY PHILIPS Q706 057T 417 4 CHIP PMBS3904 BY PHILIPS Q407 057T 417 4 CHIP PMBS3904 BY PHILIPS Q701 057T 417 4 CHIP PMBS3904 BY PHILIPS Q700 057T 417 4 CHIP PMBS3904 BY PHILIPS Q400 057T 417 6 PMBS3906/PHILIPS-SMT Q408 057T 417 6 PMBS3906/PHILIPS-SMT Q404 057T 417 6 PMBS3906/PHILIPS-SMT Q109 057T 417 6 PMBS3906/PHILIPS-SMT Q108 057T 417 6 PMBS3906/PHILIPS-SMT Q101 057T 763 3 AO4411L SO-8 BY AOS SMT Q105 057T 763 3 AO4411L SO-8 BY AOS SMT Q704 057T 763 3 AO4411L SO-8 BY AOS SMT RP406 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W RP405 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W RP404 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W RP403 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W RP402 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W RP401 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W RP400 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W R147 061T0402101 RST CHIPR 100 OHM +-5% 1/16W R135 061T0402101 RST CHIPR 100 OHM +-5% 1/16W R132 061T0402101 RST CHIPR 100 OHM +-5% 1/16W R129 061T0402101 RST CHIPR 100 OHM +-5% 1/16W R124 061T0402101 RST CHIPR 100 OHM +-5% 1/16W R123 061T0402101 RST CHIPR 100 OHM +-5% 1/16W R122 061T0402101 RST CHIPR 100 OHM +-5% 1/16W R110 061T0402101 RST CHIPR 100 OHM +-5% 1/16W R107 061T0402101 RST CHIPR 100 OHM +-5% 1/16W R104 061T0402101 RST CHIPR 100 OHM +-5% 1/16W R101 061T0402101 RST CHIPR 100 OHM +-5% 1/16W R423 061T0402102 RST CHIPR 1KOHM +-5% 1/16W 43 R410 061T0402102 RST CHIPR 1KOHM +-5% 1/16W R203 061T0402162 RST CHIPR 1.6K OHM 1/16W +-5% R111 061T0402330 RST CHIPR 33 OHM +-5% 1/16W R114 061T0402330 RST CHIPR 33 OHM +-5% 1/16W R128 061T0402330 RST CHIPR 33 OHM +-5% 1/16W R131 061T0402330 RST CHIPR 33 OHM +-5% 1/16W R134 061T0402330 RST CHIPR 33 OHM +-5% 1/16W R146 061T0402330 RST CHIPR 33 OHM +-5% 1/16W R204 061T0402332 RST CHIPR 3.3KOHM +-5% 1/16W R130 061T0402430 RST CHIPR 43 OHM 1/16W +-5% R133 061T0402430 RST CHIPR 43 OHM 1/16W +-5% R136 061T0402430 RST CHIPR 43 OHM 1/16W +-5% R148 061T0402430 RST CHIPR 43 OHM 1/16W +-5% R108 061T0402750 RST CHIPR 75 OHM +-5% 1/16W R105 061T0402750 RST CHIPR 75 OHM +-5% 1/16W R102 061T0402750 RST CHIPR 75 OHM +-5% 1/16W R723 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R720 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R638 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R607 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R606 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R513 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R512 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R511 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R510 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R437 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R436 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R422 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R421 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R420 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R413 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R226 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R221 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R218 061T0603000 RST CHIPR 0 OHM +-5% 1/10W L100 061T0603000 RST CHIPR 0 OHM +-5% 1/10W R145 061T0603100 CHIP 10OHM 1/16W R144 061T0603100 CHIP 10OHM 1/16W R166 061T0603101 RST CHIPR 100 OHM +-5% 1/10W R427 061T0603101 RST CHIPR 100 OHM +-5% 1/10W R610 061T0603101 RST CHIPR 100 OHM +-5% 1/10W R616 061T0603101 RST CHIPR 100 OHM +-5% 1/10W R434 061T0603101 RST CHIPR 100 OHM +-5% 1/10W R152 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R230 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R234 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R459 061T0603102 RST CHIPR 1KOHM +-5% 1/10W 44 R700 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R701 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R702 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R708 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R706 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R618 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R613 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R500 061T0603102 RST CHIPR 1KOHM +-5% 1/10W R633 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R635 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R636 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R640 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R710 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R712 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R438 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R411 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R430 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R431 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R632 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R401 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R402 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R403 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R405 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R407 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R435 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R501 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R505 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R506 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R628 061T0603103 RST CHIPR 10KOHM +-5% 1/10W R634 061T0603104 RST CHIPR 100KOHM +-5% 1/10W R175 061T0603104 RST CHIPR 100KOHM +-5% 1/10W R419 061T0603105 RST CHIPR 1MOHM +-5% 1/10W R604 061T0603105 RST CHIPR 1MOHM +-5% 1/10W R621 061T0603122 RST CHIPR 1.2 KOHM +-5% 1/10W R237 061T0603133 RST CHIPR 13 KOHM +-5% 1/10W R404 061T0603182 CHIP 1.8K OHM 1/16W R189 061T0603184 RST CHIPR 180 KOHM +-5% 1/10W R190 061T0603184 RST CHIPR 180 KOHM +-5% 1/10W R426 061T0603220 CHIP 22OHM 1/10W R432 061T0603220 CHIP 22OHM 1/10W R429 061T0603220 CHIP 22OHM 1/10W R428 061T0603220 CHIP 22OHM 1/10W R247 061T0603220 CHIP 22OHM 1/10W R246 061T0603220 CHIP 22OHM 1/10W R245 061T0603220 CHIP 22OHM 1/10W R229 061T0603220 CHIP 22OHM 1/10W 45 R620 061T0603221 CHIP 220OHM 1/16W R106 061T0603222 CHIP 2.2K OHM 1/16W R103 061T0603222 CHIP 2.2K OHM 1/16W R711 061T0603223 CHIP 22KOHM 1/16W R183 061T0603223 CHIP 22KOHM 1/16W R141 061T0603224 RST CHIPR 220 KOHM +-5% 1/10W R609 061T0603242 RST CHIPR 2.4 KOHM +-5% 1/10W R608 061T0603242 RST CHIPR 2.4 KOHM +-5% 1/10W R115 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W R100 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W R121 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W R120 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W R119 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W R118 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W R614 061T0603331 RST CHIPR 330 OHM +-5% 1/10W R615 061T0603331 RST CHIPR 330 OHM +-5% 1/10W R617 061T0603331 RST CHIPR 330 OHM +-5% 1/10W R619 061T0603331 RST CHIPR 330 OHM +-5% 1/10W R611 061T0603331 RST CHIPR 330 OHM +-5% 1/10W R612 061T0603331 RST CHIPR 330 OHM +-5% 1/10W R202 061T0603390 0F RST CHIPR 390 OHM +-1% 1/10W R602 061T0603393 RST CHIPR 39 KOHM +-5% 1/10W R603 061T0603393 RST CHIPR 39 KOHM +-5% 1/10W R724 061T0603472 CHIP 4.7KOHM 1/16W R213 061T0603472 CHIP 4.7KOHM 1/16W R417 061T0603472 CHIP 4.7KOHM 1/16W R207 061T0603472 CHIP 4.7KOHM 1/16W R206 061T0603472 CHIP 4.7KOHM 1/16W R186 061T0603472 CHIP 4.7KOHM 1/16W R185 061T0603472 CHIP 4.7KOHM 1/16W R184 061T0603472 CHIP 4.7KOHM 1/16W R182 061T0603472 CHIP 4.7KOHM 1/16W R143 061T0603472 CHIP 4.7KOHM 1/16W R142 061T0603472 CHIP 4.7KOHM 1/16W R140 061T0603472 CHIP 4.7KOHM 1/16W R139 061T0603472 CHIP 4.7KOHM 1/16W R125 061T0603472 CHIP 4.7KOHM 1/16W R112 061T0603472 CHIP 4.7KOHM 1/16W R113 061T0603472 CHIP 4.7KOHM 1/16W R415 061T0603472 CHIP 4.7KOHM 1/16W R507 061T0603472 CHIP 4.7KOHM 1/16W R508 061T0603472 CHIP 4.7KOHM 1/16W R514 061T0603472 CHIP 4.7KOHM 1/16W R630 061T0603472 CHIP 4.7KOHM 1/16W R641 061T0603472 CHIP 4.7KOHM 1/16W R642 061T0603472 CHIP 4.7KOHM 1/16W 46 R707 061T0603472 CHIP 4.7KOHM 1/16W R709 061T0603472 CHIP 4.7KOHM 1/16W R713 061T0603472 CHIP 4.7KOHM 1/16W R714 061T0603472 CHIP 4.7KOHM 1/16W R416 061T0603472 CHIP 4.7KOHM 1/16W R409 061T0603472 CHIP 4.7KOHM 1/16W R235 061T0603472 CHIP 4.7KOHM 1/16W R216 061T0603472 CHIP 4.7KOHM 1/16W R212 061T0603472 CHIP 4.7KOHM 1/16W R208 061T0603472 CHIP 4.7KOHM 1/16W R418 061T0603472 CHIP 4.7KOHM 1/16W R705 061T0603472 CHIP 4.7KOHM 1/16W R703 061T0603472 CHIP 4.7KOHM 1/16W R625 061T0603473 CHIP 47KOHM 1/16W R629 061T0603473 CHIP 47KOHM 1/16W R631 061T0603473 CHIP 47KOHM 1/16W R639 061T0603473 CHIP 47KOHM 1/16W R187 061T0603474 RST CHIPR 470 KOHM +-5% 1/10W R605 061T0603562 RST CHIPR 5.6 KOHM +-5% 1/10W R622 061T0603562 RST CHIPR 5.6 KOHM +-5% 1/10W R217 061T0603680 RST CHIPR 68 OHM +-5% 1/10W R219 061T0603680 RST CHIPR 68 OHM +-5% 1/10W R220 061T0603680 RST CHIPR 68 OHM +-5% 1/10W R425 061T0603750 RST CHIPR 75 OHM +-5% 1/10W R424 061T0603750 RST CHIPR 75 OHM +-5% 1/10W R172 061T0603750 RST CHIPR 75 OHM +-5% 1/10W R171 061T0603750 RST CHIPR 75 OHM +-5% 1/10W R170 061T0603750 RST CHIPR 75 OHM +-5% 1/10W R149 061T0805000 RST CHIPR 0 OHM +-5% 1/8W R150 061T0805000 RST CHIPR 0 OHM +-5% 1/8W R151 061T0805000 RST CHIPR 0 OHM +-5% 1/8W R637 061T1206000 RST CHIPR 0 OHM +-5% 1/4W C142 065T0402100 31 CAP 0402 10PF J 50V NPO C143 065T0402100 31 CAP 0402 10PF J 50V NPO C207 065T0402101 32 100PF +-10% 50V X7R C211 065T0402101 32 100PF +-10% 50V X7R C214 065T0402101 32 100PF +-10% 50V X7R C225 065T0402101 32 100PF +-10% 50V X7R C409 065T0402101 32 100PF +-10% 50V X7R C410 065T0402101 32 100PF +-10% 50V X7R C618 065T0402101 32 100PF +-10% 50V X7R C622 065T0402101 32 100PF +-10% 50V X7R C628 065T0402101 32 100PF +-10% 50V X7R C638 065T0402101 32 100PF +-10% 50V X7R C412 065T0402101 32 100PF +-10% 50V X7R C407 065T0402101 32 100PF +-10% 50V X7R 47 C108 065T0402102 32 1000PF +-10% 50V X7R C154 065T0402102 32 1000PF +-10% 50V X7R C227 065T0402103 22 CHIP 0.01UF 25V X7R C656 065T0402103 32 MLCC 0402 10NF K 50V X7R C659 065T0402103 32 MLCC 0402 10NF K 50V X7R C404 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C403 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C402 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C166 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C140 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C138 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C137 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C135 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C641 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C226 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C745 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C743 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C742 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C711 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C704 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C703 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C661 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C654 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C651 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R C134 065T0402104 27 CAP CHIP 0402 0.1UF Z 25V Y5V C649 065T0402104 27 CAP CHIP 0402 0.1UF Z 25V Y5V C707 065T0402104 27 CAP CHIP 0402 0.1UF Z 25V Y5V C249 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C250 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C251 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C253 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C258 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C400 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C600 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C601 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C602 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C604 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C606 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C610 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C612 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C219 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C220 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C223 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C224 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C229 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C230 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN 48 C231 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C232 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C234 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C239 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C240 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C247 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C248 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C722 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C723 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C725 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C728 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C729 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C730 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C731 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C734 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C735 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C736 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C737 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C738 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C739 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C615 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C620 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C629 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C634 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C635 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C636 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C637 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C639 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C710 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C717 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C719 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C720 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C721 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C633 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C631 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C217 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C741 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C740 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C160 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C200 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C202 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C203 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C218 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C216 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C213 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C212 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN 49 C210 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C208 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C206 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C205 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C204 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C660 065T0402105 A5 MLCC 0402 1UF K 10V X5R C653 065T0402105 A5 MLCC 0402 1UF K 10V X5R C415 065T0402200 31 CAP 0402 20PF J 50V NPO C416 065T0402200 31 CAP 0402 20PF J 50V NPO C131 065T0402224 17 CAP CER 0.22UF -20%-80% C626 065T040227232K T CAP CHIP 0402 2700pF 50V X7R C648 065T040227232K T CAP CHIP 0402 2700pF 50V X7R C163 065T0402330 31 33PF +-50% 50V NPO C162 065T0402330 31 33PF +-50% 50V NPO C156 065T0402330 31 33PF +-50% 50V NPO C617 065T040233031T CHIP 33PF 50V NPO C614 065T040233031T CHIP 33PF 50V NPO C115 065T040233031T CHIP 33PF 50V NPO C114 065T040233031T CHIP 33PF 50V NPO C111 065T040233031T CHIP 33PF 50V NPO C110 065T040233031T CHIP 33PF 50V NPO C109 065T040233031T CHIP 33PF 50V NPO C100 065T040233031T CHIP 33PF 50V NPO C144 065T0402473 12 MLCC 0402 47NF K 16V X7R C122 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R C123 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R C124 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R C128 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R C129 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R C130 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R C107 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R C102 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R C101 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R C625 065T0603104 37 CHIP 0.1UF 50V/Y5V C624 065T0603104 37 CHIP 0.1UF 50V/Y5V C623 065T0603104 37 CHIP 0.1UF 50V/Y5V C645 065T0603104 37 CHIP 0.1UF 50V/Y5V C646 065T0603104 37 CHIP 0.1UF 50V/Y5V C647 065T0603104 37 CHIP 0.1UF 50V/Y5V C657 065T0603105 12 CHIP 1UF 16V X7R C658 065T0603105 12 CHIP 1UF 16V X7R C664 065T0603105 25 CHIP 1uF 25V X5R C667 065T0603105 25 CHIP 1uF 25V X5R C113 065T0603105 25 CHIP 1uF 25V X5R C242 065T0603105 25 CHIP 1uF 25V X5R C414 065T0603105 25 CHIP 1uF 25V X5R 50 C500 065T0603105 25 CHIP 1uF 25V X5R C627 065T0603105 25 CHIP 1uF 25V X5R C632 065T0603105 25 CHIP 1uF 25V X5R C215 065T060310522Y MLCC 0603 1UF K 25V X7R C700 065T060322517Y MLCC 0603 2.2UF Z 16V Y5V C228 065T0603474 27 CHIP 0.47UF 25V Y5V C167 065T0603474 27 CHIP 0.47UF 25V Y5V C169 065T0603474 27 GP CHIP 0.47UF 25V Y5V C170 065T0603474 27 GP CHIP 0.47UF 25V Y5V C168 065T060347427Y MLCC 0603 0.47UF Z 25V Y5V C655 065T0805105 27 CHIP 1UF 25V Y5V 0805 C642 065T0805106 15 CHIP 10uF 16V X5R 0805 C644 065T0805225 17 CHIP 2.2UF 16V Y5V C619 065T0805225 17 CHIP 2.2UF 16V Y5V C233 065T0805475 17 GP MLCC 0805 4.7UF Z 16V Y5V C235 065T0805475 17 GP MLCC 0805 4.7UF Z 16V Y5V C238 065T0805475 17 GP MLCC 0805 4.7UF Z 16V Y5V C744 065T1206106 17 CHIP 10UF 16V Y5V C118 065T1206106 25 CHIP 10uF 25V X5R 1206 C119 065T1206106 25 CHIP 10uF 25V X5R 1206 C120 065T1206106 25 CHIP 10uF 25V X5R 1206 C121 065T1206106 25 CHIP 10uF 25V X5R 1206 C125 065T1206106 25 CHIP 10uF 25V X5R 1206 C126 065T1206106 25 CHIP 10uF 25V X5R 1206 C608 065T1206106 25 CHIP 10uF 25V X5R 1206 C609 065T1206106 25 CHIP 10uF 25V X5R 1206 L102 071T 56G301 EA CHIP BEAD 300 OHM 0805 L101 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB706 071T 56K121 CHIP BEAD 120OHM FB601 071T 57G301 EA CHIP BEAD FB602 071T 57G301 EA CHIP BEAD FB603 071T 57G301 EA CHIP BEAD FB604 071T 57G301 EA CHIP BEAD FB700 071T 57G301 EA CHIP BEAD FB701 071T 57G301 EA CHIP BEAD FB703 071T 57G301 EA CHIP BEAD FB704 071T 57G301 EA CHIP BEAD FB216 071T 57G301 EA CHIP BEAD FB218 071T 57G301 EA CHIP BEAD FB219 071T 57G301 EA CHIP BEAD FB600 071T 57G301 EA CHIP BEAD FB400 071T 57G301 EA CHIP BEAD FB209 071T 57G301 EA CHIP BEAD FB207 071T 57G301 EA CHIP BEAD FB206 071T 57G301 EA CHIP BEAD FB205 071T 57G301 EA CHIP BEAD 51 FB204 071T 57G301 EA CHIP BEAD FB203 071T 57G301 EA CHIP BEAD FB202 071T 57G301 EA CHIP BEAD FB201 071T 57G301 EA CHIP BEAD FB200 071T 57G301 EA CHIP BEAD RP200 071T 57U121 Y CHIP BEAD Array 1206 120ohm+-25% 0.15A RP201 071T 57U121 Y CHIP BEAD Array 1206 120ohm+-25% 0.15A RP202 071T 57U121 Y CHIP BEAD Array 1206 120ohm+-25% 0.15A RP203 071T 57U121 Y CHIP BEAD Array 1206 120ohm+-25% 0.15A RP205 071T 57U121 Y CHIP BEAD Array 1206 120ohm+-25% 0.15A FB109 071T 59B121 BEAD 0603 120 OHM FB108 071T 59B121 BEAD 0603 120 OHM FB107 071T 59B121 BEAD 0603 120 OHM FB106 071T 59B121 BEAD 0603 120 OHM FB105 071T 59B121 BEAD 0603 120 OHM FB104 071T 59B121 BEAD 0603 120 OHM FB103 071T 59B121 BEAD 0603 120 OHM FB100 071T 59C600 CHIP BEAD FB101 071T 59C600 CHIP BEAD FB102 071T 59C600 CHIP BEAD FB208 071T 59G301 CHIP BEAD 300OHM FB713 071T 59G301 CHIP BEAD 300OHM FB712 071T 59G301 CHIP BEAD 300OHM FB711 071T 59G301 CHIP BEAD 300OHM FB710 071T 59G301 CHIP BEAD 300OHM FB408 071T 59G301 CHIP BEAD 300OHM FB407 071T 59G301 CHIP BEAD 300OHM FB406 071T 59G301 CHIP BEAD 300OHM FB405 071T 59G301 CHIP BEAD 300OHM FB404 071T 59G301 CHIP BEAD 300OHM FB403 071T 59G301 CHIP BEAD 300OHM FB402 071T 59G301 CHIP BEAD 300OHM FB401 071T 59G301 CHIP BEAD 300OHM FB214 071T 59G301 CHIP BEAD 300OHM FB213 071T 59G301 CHIP BEAD 300OHM FB212 071T 59G301 CHIP BEAD 300OHM L503 073T253S 6 T SMD CHOKE 90 OHM ACM2012D-900-2P-T00 L502 073T253S 6 T SMD CHOKE 90 OHM ACM2012D-900-2P-T00 L501 073T253S 6 T SMD CHOKE 90 OHM ACM2012D-900-2P-T00 L500 073T253S 6 T SMD CHOKE 90 OHM ACM2012D-900-2P-T00 CN500 088T 340 19 VD HDMI HEADER 19P V/A D500 093T 60230 BAT54C BY MCC D402 093T 60230 BAT54C BY MCC D401 093T 60230 BAT54C BY MCC D100 093T 60230 BAT54C BY MCC D124 093T 60231 NO APP BAT54S SOT-23 52 D123 093T 60231 NO APP BAT54S SOT-23 D403 093T 64 33 BAV99 SOT-23 ZD104 093T 64 37 N V-PORT-0603-100K V05 D502 093T 64 37 N V-PORT-0603-100K V05 D501 093T 64 37 N V-PORT-0603-100K V05 D110 093T 64 37 N V-PORT-0603-100K V05 D109 093T 64 37 N V-PORT-0603-100K V05 D108 093T 64 37 N V-PORT-0603-100K V05 D107 093T 64 37 N V-PORT-0603-100K V05 D106 093T 64 37 N V-PORT-0603-100K V05 D105 093T 64 37 N V-PORT-0603-100K V05 D104 093T 64 37 N V-PORT-0603-100K V05 D103 093T 64 37 N V-PORT-0603-100K V05 D102 093T 64 37 N V-PORT-0603-100K V05 D101 093T 64 37 N V-PORT-0603-100K V05 ZD105 093T 64 37 N V-PORT-0603-100K V05 RV100 093T 64 65 TY SMD ESD PROTECTER PESD0603-240 RV101 093T 64 65 TY SMD ESD PROTECTER PESD0603-240 RV102 093T 64 65 TY SMD ESD PROTECTER PESD0603-240 X400 093T 22S 78 J XTL NXE22.1184AC18F HC-49/U-S SMD ZD601 093T 39S 34 T UDZSNP5.6B ROHM ZD402 093T 39S 34 T UDZSNP5.6B ROHM ZD401 093T 39S 34 T UDZSNP5.6B ROHM ZD400 093T 39S 34 T UDZSNP5.6B ROHM ZD124 093T 39S 34 T UDZSNP5.6B ROHM ZD123 093T 39S 34 T UDZSNP5.6B ROHM ZD103 093T 39S 34 T UDZSNP5.6B ROHM ZD102 093T 39S 34 T UDZSNP5.6B ROHM ZD101 093T 39S 34 T UDZSNP5.6B ROHM ZD100 093T 39S 34 T UDZSNP5.6B ROHM ZD600 093T 39S106 T DIODE RLZ6.8C TE-11 500mW/6.8V LL-34 715T2899 1 MAIN PCB C668 065T040256132K Y CAP CHIP 0402 560P 50V X7R +/-10% C669 065T040256132K Y CAP CHIP 0402 560P 50V X7R +/-10% C674 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN C670 065T040268132K Y CAP CHIP 0402 680P 50V X7R +/-10% C671 065T040268132K Y CAP CHIP 0402 680P 50V X7R +/-10% C672 065T040268132K Y CAP CHIP 0402 680P 50V X7R +/-10% C673 065T040268132K Y CAP CHIP 0402 680P 50V X7R +/-10% IRPF8QC2 IR BOARD U01 056T 627 14 1 IC KSM-2003TN2E 37.9KHZ CN01 033T8032 5F HR CONN.1.25PITCH LED01 081T 14 29 EL CHIP LED RED / BLUE 715T2995 1 IR PCB Q07T 2 L120 WOODEN PALLET Q07T 2 L121 WOODEN PALLET 53 Q11T5005 1 GP WIRE SADDLE Q15T0258101 26bkt-vesa Q15T0259101 26bkt-cmo-panel-support Q15T0260101 26bkt-base-support Q15T0261102 26bkt-pcb-holder-btm Q15T0263301 26bkt-pcb-holder-top Q36T 600 18134 NONWOVEN FABRIC Q36T 600 28 3 GP NONWOVEN FABRIC Q40T 260673 2A RATING LABEL Q40T 58169022A QC PASS LABEL Q40T0001624 4A PALLET LABEL Q40T000295410B SIDE LABEL Q41T7830673 1A WARRANTY CARD Q44T6002102 79 Paper board Q44T6002122 78 paper board Q44TE014 5 1B U TYPE SHEET FOR BASE Q44TE014101 EPS-FOR BBy Q44TE014201 EPS-FOR BBy Q44TE014301 EPS-FOR BBy Q44TE014673 1A 26" TV CARTON Q44TE014BLO001 paper sheet Q45G 77 5 PE PACKING Q45T 99609 78 EPE COVER FOR MONITOR Q45T 99609 79 EPE COVER FOR BASE Q45T2007M0101A PE BAG Q50T 500523 CABLE TIE 041T780062415A certificate card 089T 17356C553 AUDIO CABLE 0Q1T 940 30 47 CR3 SCREW Q41T2601673 2A manual Q45T 76 28 RN R pe bag Q45T 76 28NV2 R PE BAG FOR CLAMP 026T 800700 1A BARCODE LABEL 040T 58162435A LABEL Q12T6101 1 FOOT PAD Q40T000262454A Back I-O LABEL for 08 26 AOC CCC </p> <div class="main-left-down hidden-xl hidden-lg hidden-md"> <!--资源收费且没有购买--> <a href="http://www.wenhuiw.com/index.php?s=score&c=buy&m=index&module=wenku&id=10925" id="down_box_confirm" class="not-logged-in btn bg-green"><i class="fa fa-shopping-cart"></i> 立即购买</a> <p class="down-score">下载本素材需消耗 <span class="f-red">5</span> 积分</p> <p class="down-feedback">无法下载？<a class="hover:text-green-600" href="tencent://message/?uin=77594475" target="_blank">立即反馈</a></p> </div> <div class="tag">标签： </div> <div class="use-tip"> <h3>版权声明</h3> <p><b>1. 本站所有素材，仅限学习交流，仅展示部分内容，如需查看完整内容，请下载原文件。</b><br> 2. 会员在本站下载的所有素材，只拥有使用权，著作权归原作者所有。<br> 3. 所有素材，未经合法授权，请勿用于商业用途，会员不得以任何形式发布、传播、复制、转售该素材，否则一律封号处理。<br> 4. 如果素材损害你的权益请联系客服QQ：<a href="tencent://message/?uin=77594475">77594475</a> 处理。 </p> </div> </div> <div class="main-relate hidden-sm hidden-xs"> <div class="module-title-box"> <h2 class="title">相关素材</h2> </div> <ul class="module-list"> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22919.html" title="SYT 6649-2006 原油、液化石油气及成品油管道维修推荐作法" data-original="http://file.wenhuiw.com/202306/b45f1d994f948.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22919.html" title="SYT 6649-2006 原油、液化石油气及成品油管道维修推荐作法">SYT 6649-2006 原油、液化石油气及成品油管道维修推荐作法</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22871.html" title="飞利浦TPH17.1A机芯液晶电视维修手册" data-original="http://file.wenhuiw.com/202306/24ae54810e3d984.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22871.html" title="飞利浦TPH17.1A机芯液晶电视维修手册">飞利浦TPH17.1A机芯液晶电视维修手册</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22870.html" title="飞利浦55PFL6300T3液晶电视电路图" data-original="http://file.wenhuiw.com/202306/a195bcaca1fd5a7.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22870.html" title="飞利浦55PFL6300T3液晶电视电路图">飞利浦55PFL6300T3液晶电视电路图</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22869.html" title="飞利浦42PFL540398液晶电视维修手册" data-original="http://file.wenhuiw.com/202306/530b862f6bcbc01.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22869.html" title="飞利浦42PFL540398液晶电视维修手册">飞利浦42PFL540398液晶电视维修手册</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22868.html" title="飞利浦32PFD502230液晶电视维修手册" data-original="http://file.wenhuiw.com/202306/24ae54810e3d984.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22868.html" title="飞利浦32PFD502230液晶电视维修手册">飞利浦32PFD502230液晶电视维修手册</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22867.html" title="飞利浦24PFD502230液晶电视维修手册" data-original="http://file.wenhuiw.com/202306/24ae54810e3d984.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22867.html" title="飞利浦24PFD502230液晶电视维修手册">飞利浦24PFD502230液晶电视维修手册</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22866.html" title="长虹液晶JUC7.820.00103653主板电路图" data-original="http://file.wenhuiw.com/202306/b35cb91c5bc4062.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22866.html" title="长虹液晶JUC7.820.00103653主板电路图">长虹液晶JUC7.820.00103653主板电路图</a></h4> </div> </div> </li> <li class="col-xl-3 col-lg-3 col-md-3 col-sm-6 col-6"> <div class="module-list_box"> <a class="module-list_thumb wide lazyload" href="/wenku/a22865.html" title="长虹UD55D6000ID液晶电视主板电路图" data-original="http://file.wenhuiw.com/202306/b35cb91c5bc4062.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出"></a> <div class="module-list_detail"> <h4 class="title txt-ov"><a href="/wenku/a22865.html" title="长虹UD55D6000ID液晶电视主板电路图">长虹UD55D6000ID液晶电视主板电路图</a></h4> </div> </div> </li> </ul> </div> </div> <div class="main-right col-xl-3 col-lg-3 col-md-3 hidden-sm hidden-xs"> <div class="side-box-dw"></div> <div class="side-fixed-box"> <div class="side shadow"> <a href="javasctipr:;" class="not-logged-in btn bg-yellow"><i class="fa fa-download"></i> 立即下载</a> <p class="down-score">下载本素材需消耗 <span class="f-red">5</span> 积分</p> <p class="down-feedback">无法下载？<a class="hover:text-green-600" href="tencent://message/?uin=77594475" target="_blank">立即反馈</a></p> <ul class="down-attribute"> <li><span>文件大小：</span>833.43 KB</li> <li><span>文件格式：</span>pdf</li> </ul> </div> <div class="side mt20 shadow"> <div class="module-title-box mb15"> <h2 class="title">随机推荐</h2> </div> <ul class="module-list"> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a18421.html" title="建伍KENWOOD DVF-3050 CDDVD播放机维修手册" style="display: block; background-image: url('http://file.wenhuiw.com/202304/64eaee1c298db42.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a18421.html" title="建伍KENWOOD DVF-3050 CDDVD播放机维修手册">建伍KENWOOD DVF-3050 CDDVD播放机维修手册</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a6606.html" title="飞利浦23PFL3340T3液晶彩电使用说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202303/feb35afa1d10cff.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a6606.html" title="飞利浦23PFL3340T3液晶彩电使用说明书">飞利浦23PFL3340T3液晶彩电使用说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a15880.html" title="先锋PIONEER XR-VS400电路图" style="display: block; background-image: url('http://file.wenhuiw.com/202304/f3a9b6ef8034.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a15880.html" title="先锋PIONEER XR-VS400电路图">先锋PIONEER XR-VS400电路图</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a7532.html" title="长虹CHD3418ST彩电图纸" style="display: block; background-image: url('http://file.wenhuiw.com/202303/e6a00e4ae84a01b.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a7532.html" title="长虹CHD3418ST彩电图纸">长虹CHD3418ST彩电图纸</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a3944.html" title="乐华25B2彩电使用说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202303/3f7148da60ef.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a3944.html" title="乐华25B2彩电使用说明书">乐华25B2彩电使用说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a1656.html" title="TCL王牌L32F1510BN液晶彩电使用说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202303/96697a253bf9b7f.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a1656.html" title="TCL王牌L32F1510BN液晶彩电使用说明书">TCL王牌L32F1510BN液晶彩电使用说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a879.html" title="LG 55LA6200-CA液晶电视机使用说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202303/ae9b8b8b9ff5ce0.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a879.html" title="LG 55LA6200-CA液晶电视机使用说明书">LG 55LA6200-CA液晶电视机使用说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a20968.html" title="海尔LE40AL88U50液晶电视说明书" style="display: block; background-image: url('http://file.wenhuiw.com/202304/9a72a41e09a6cc2.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a20968.html" title="海尔LE40AL88U50液晶电视说明书">海尔LE40AL88U50液晶电视说明书</a></h4> </div> </div> </li> <li class="col-lg-4 col-md-3 col-sm-4 col-xs-3 col-4"> <div class="module-list_box p0"> <a class="module-list_thumb wide" href="/wenku/a16086.html" title="先锋PIONEER DEH-P5500MPXNUC电路图" style="display: block; background-image: url('http://file.wenhuiw.com/202304/4aa7a6b46660711.png#系统开启了相对路径模式，本地址是站外域名，不能转为相对路径（在关闭开发者模式后不显示这句话）#没有设置高宽参数，将以原图输出')" ;> </a> <div class="module-list_detail"> <h4 class="title"><a href="/wenku/a16086.html" title="先锋PIONEER DEH-P5500MPXNUC电路图">先锋PIONEER DEH-P5500MPXNUC电路图</a></h4> </div> </div> </li> </ul> </div> </div> </div> </div> <div class="main-box-dw"></div> <div class="scroll-to-top hidden-sm hidden-xs" id="toTop"> <i class="bi bi-arrow-up-circle-fill"></i> </div> <!-- 底部 --> <div class="footer"> <div class="container"> <div class="flex justify-center"> <span class="hidden-sm hidden-xs">© CopyRight 2022 文汇知识网</span> <a class="ml10 mr10" href="https://beian.miit.gov.cn" target="_blank">滇ICP备2022006959号-4</a> <span class="hidden-sm hidden-xs"><script> var _hmt = _hmt || []; (function() { var hm = document.createElement("script"); hm.src = "https://hm.baidu.com/hm.js?f0f56f82f7c67c360794e2549e59d9cd"; var s = document.getElementsByTagName("script")[0]; s.parentNode.insertBefore(hm, s); })(); </script> <a href="http://news.zzszq.net/">深知资讯网</a><a href="http://tv.zzszq.net/">深视网</a><a href="http://www.80hlw.com/">80商务</a></span> </div> </div> </div> <!-- 会员登录 --> <div id="login_box" class="hidden fixed"> <div class="login_box_title"> <h4 class="tc">会员登录</h4> <button id="close_login"><i class="fa fa-close"></i></button> </div> <form class="login-form" id="myform" action="" method="post"> <div class="form-group"> <input class="form-control" type="text" autocomplete="off" placeholder="会员名/邮箱/手机" name="data[username]" /> </div> <div class="form-group"> <input class="form-control" type="password" autocomplete="off" placeholder="登录密码" name="data[password]" /> </div> <div class="form-group"> <div class="col-6 pl0 pr0 fl"> <input class="form-control" type="text" autocomplete="off" placeholder="验证码" name="code" /> </div> <div class="col-6 tr fr"> <img align="absmiddle" style="cursor:pointer;" onclick="this.src='/index.php?s=api&c=api&m=captcha&width=120&height=35&t='+Math.random();" src="/index.php?s=api&c=api&m=captcha&width=120&height=35" /> </div> <div class="clearfix"></div> </div> <div class="form-group"> <button type="button" onclick="dr_ajax_member('http://www.wenhuiw.com/index.php?s=member&c=login&m=index', 'myform');" class="btn bg-green">登录</button> </div> <div class="form-group"> <a href="http://www.wenhuiw.com/index.php?s=member&c=register&m=index" id="register-btn" class="fr">注册账号</a> <input type="checkbox" name="remember" value="1" checked="checked" style="vertical-align: -2px;"/> 记住我 <a href="http://www.wenhuiw.com/index.php?s=member&c=login&m=find">忘记密码</a> </div> <div class="form-group tc"> <!--<p class="text-muted">第三方快捷登录</p>--> </div> </form> </div> <div class="mask-body mask-body-dark" style="display: none;"></div> <script src="/static/x2h-002/js/swiper-bundle.min.js"></script> <script src="/static/x2h-002/js/jquery.lazyload.js"></script> <script src="/static/x2h-002/js/common.js"></script> <script> $(function () { $.ajax({ type: "GET",dataType:"json", url: "/index.php?s=api&c=run&is_ajax=1&num=5" }); }); </script> </body> </html>
