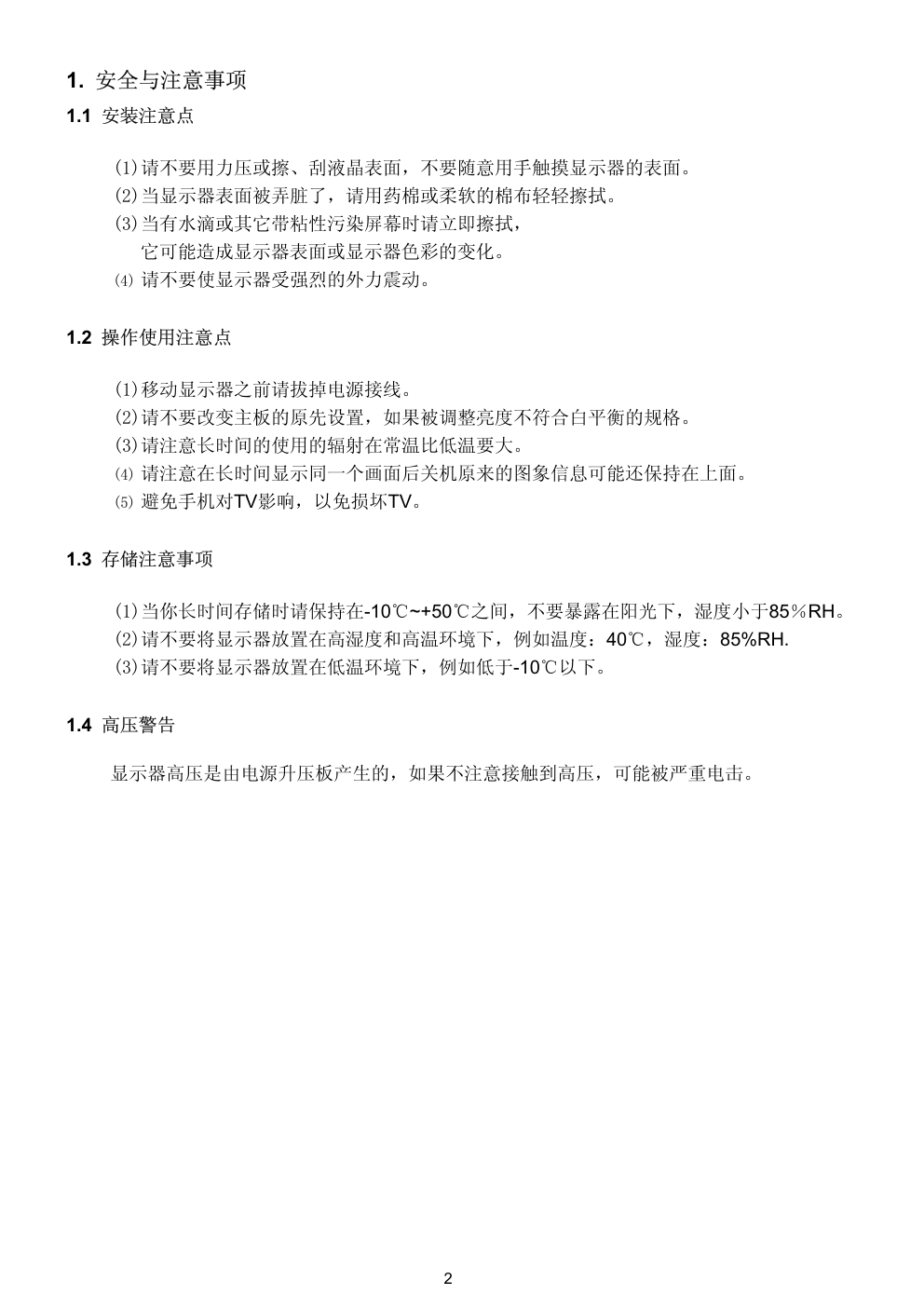

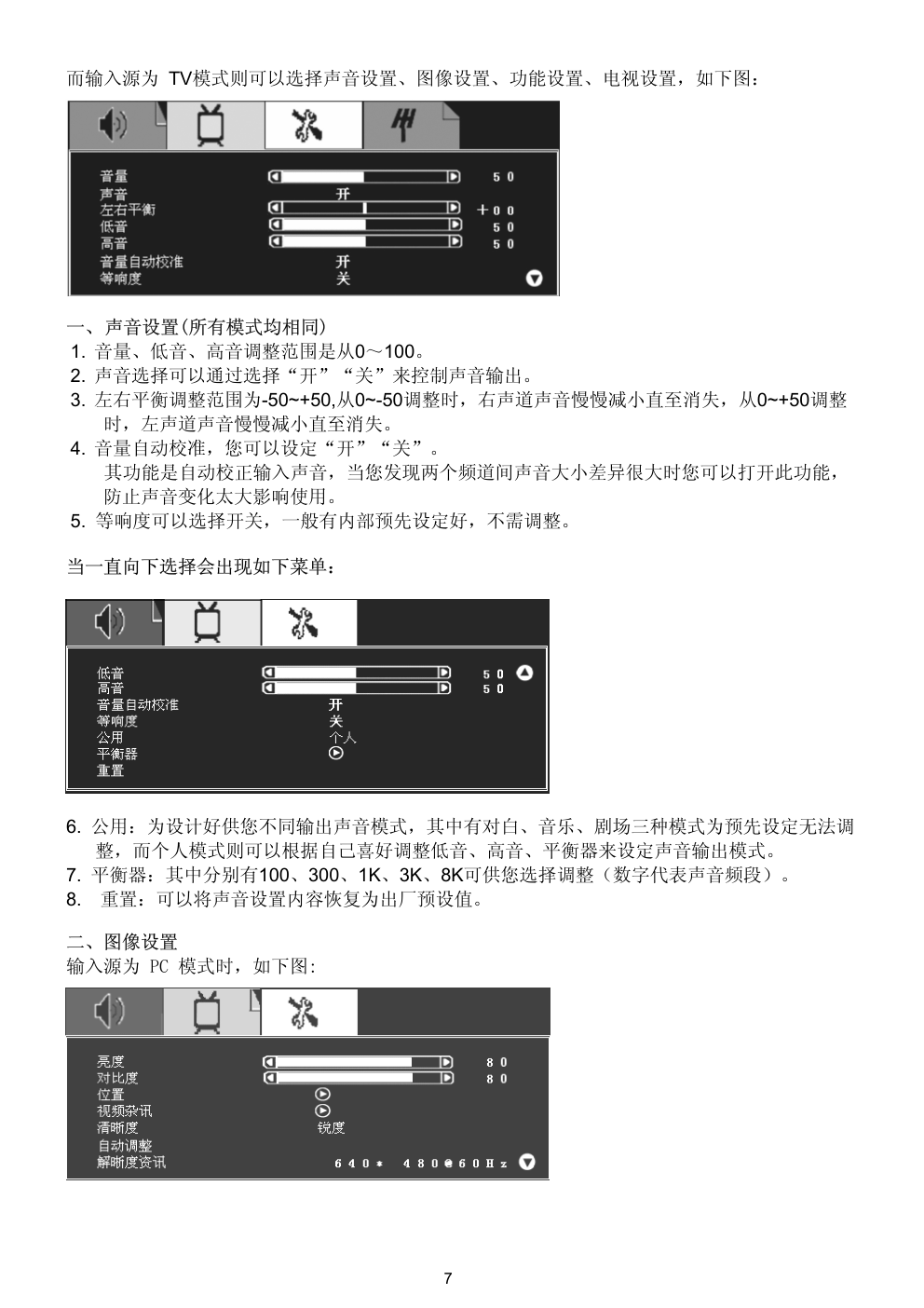

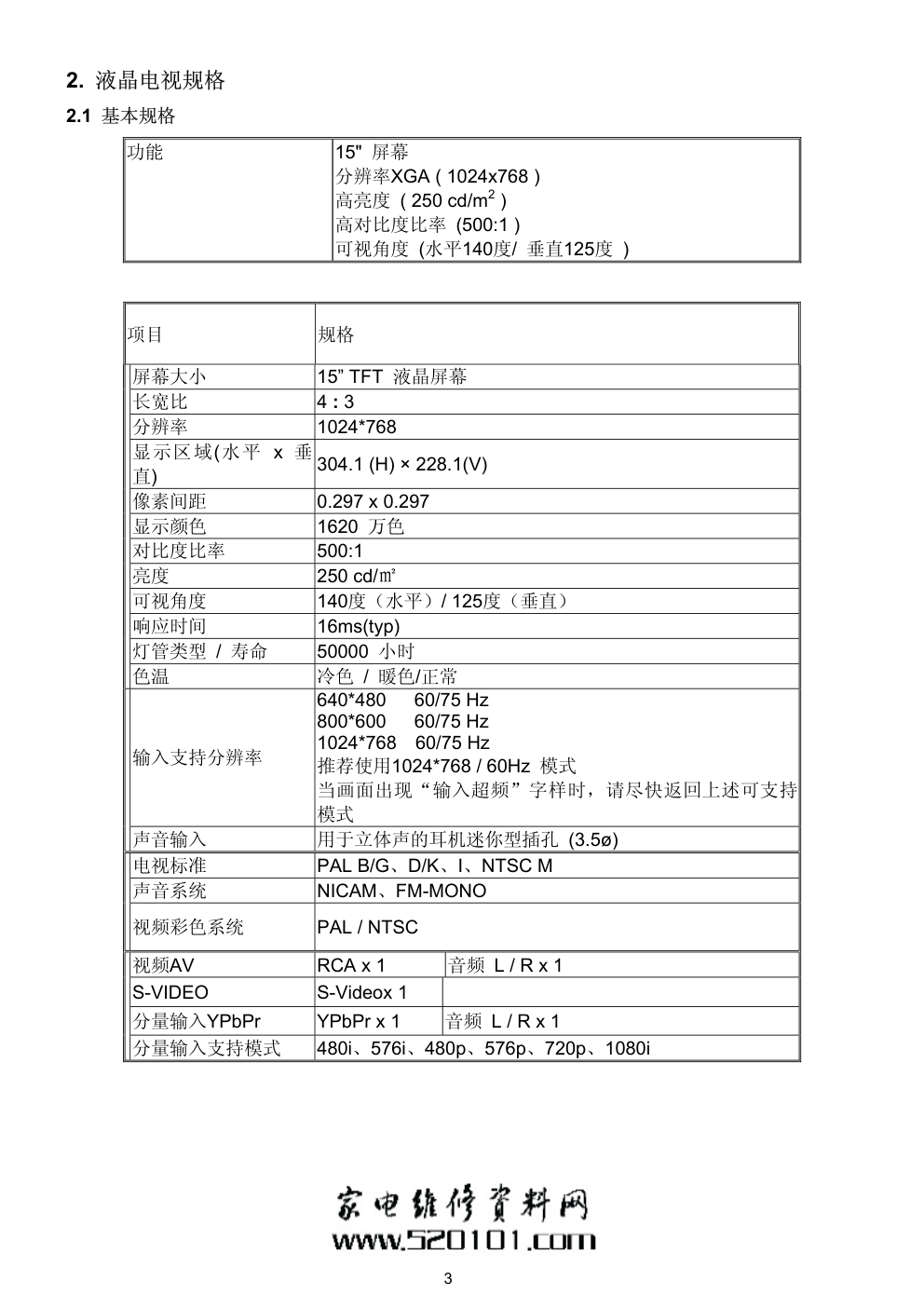

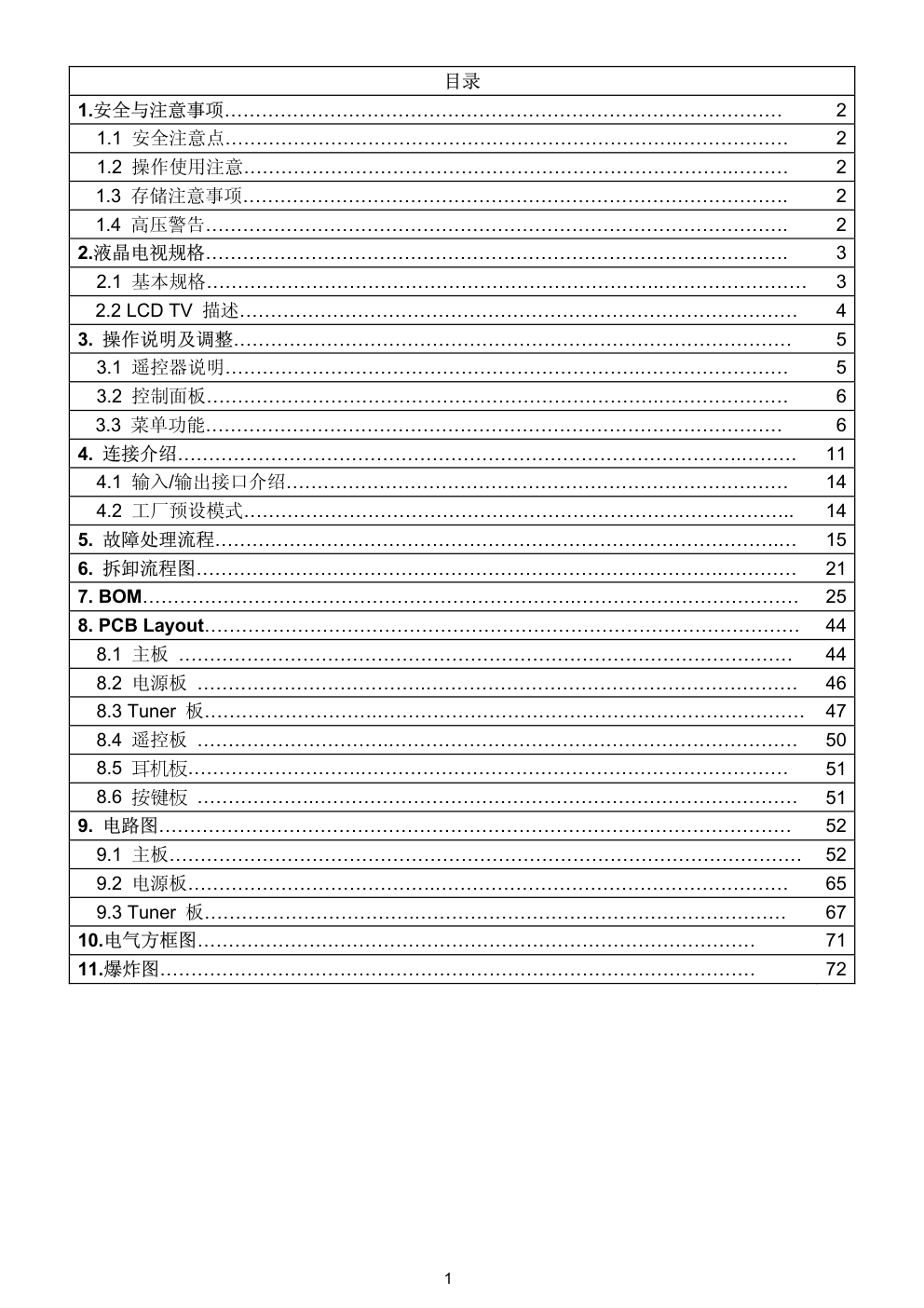

LT1559 中文维修手册仅用于维修参考 1 目录 1.安全与注意事项……………………………………………………………………………… 2 1.1 安全注意点……………………………………………………………….……………… 2 1.2 操作使用注意…………………………………………………………………….……… 2 1.3 存储注意事项……………………………………………………………………………. 2 1.4 高压警告…………………………………………………………………………………. 2 2.液晶电视规格…………………………………………………………………………………. 3 2.1 基本规格……………………………………………………………….…………………… 3 2.2 LCD TV 描述……………………………………………………………………………… 4 3. 操作说明及调整……………………………………………………………………………… 5 3.1 遥控器说明………………………………………………………….…………………… 5 3.2 控制面板……………………………………………………………….………………… 6 3.3 菜单功能………………………………………………………………………………… 6 4. 连接介绍……………………………………………………………………………….……… 11 4.1 输入/输出接口介绍……………………………………………………………………… 14 4.2 工厂预设模式…………………………………………………………………………….. 14 5. 故障处理流程……………………………………………………………………………….… 15 6. 拆卸流程图………………………………………………………………………….………… 21 7. BOM…………………………………………………………….……………………………… 25 8. PCB Layout…………………………………………………………………………………… 44 8.1 主板 ……………………………………………………………………………………… 44 8.2 电源板 ……………………………….…………………………………………………… 46 8.3 Tuner 板……………………….…………………………………………………………… 47 8.4 遥控板 ………………………….………………………………………………………… 50 8.5 耳机板……………………….…………………………………………………………… 51 8.6 按键板 ……………….…………………………………………………………………… 51 9. 电路图………………………………………………………………………………………… 52 9.1 主板………………………………………………………………………………………… 52 9.2 电源板………………………………….………………………………………………… 65 9.3 Tuner 板…………………………….…………………………………………………… 67 10.电气方框图……………………………………………………………………………… 71 11.爆炸图…………………………………………………………………………………… 72 2 1. 安全与注意事项 1.1 安装注意点 (1) 请不要用力压或擦、刮液晶表面，不要随意用手触摸显示器的表面。 (2) 当显示器表面被弄脏了，请用药棉或柔软的棉布轻轻擦拭。 (3) 当有水滴或其它带粘性污染屏幕时请立即擦拭， 它可能造成显示器表面或显示器色彩的变化。 (4) 请不要使显示器受强烈的外力震动。 1.2 操作使用注意点 (1)移动显示器之前请拔掉电源接线。 (2)请不要改变主板的原先设置，如果被调整亮度不符合白平衡的规格。 (3)请注意长时间的使用的辐射在常温比低温要大。 (4) 请注意在长时间显示同一个画面后关机原来的图象信息可能还保持在上面。 (5) 避免手机对TV影响，以免损坏TV。 1.3 存储注意事项 (1)当你长时间存储时请保持在-10 ~+ ℃ 50℃之间，不要暴露在阳光下，湿度小于85％RH。 (2)请不要将显示器放置在高湿度和高温环境下，例如温度：40℃，湿度：85%RH. (3)请不要将显示器放置在低温环境下，例如低于-10℃以下。 1.4 高压警告 显示器高压是由电源升压板产生的，如果不注意接触到高压，可能被严重电击。 3 2. 液晶电视规格 2.1 基本规格 功能 15" 屏幕 分辨率XGA ( 1024x768 ) 高亮度 ( 250 cd/m2 ) 高对比度比率 (500:1 ) 可视角度 (水平140度/ 垂直125度 ) 项目 规格 屏幕大小 15” TFT 液晶屏幕 长宽比 4 : 3 分辨率 1024*768 显示区域(水平 x 垂 直) 304.1 (H) × 228.1(V) 像素间距 0.297 x 0.297 显示颜色 1620 万色 对比度比率 500:1 亮度 250 cd/㎡ 可视角度 140度（水平）/ 125度（垂直） 响应时间 16ms(typ) 灯管类型 / 寿命 50000 小时 色温 冷色 / 暖色/正常 输入支持分辨率 640*480 60/75 Hz 800*600 60/75 Hz 1024*768 60/75 Hz 推荐使用1024*768 / 60Hz 模式 当画面出现“输入超频”字样时，请尽快返回上述可支持 模式 声音输入 用于立体声的耳机迷你型插孔 (3.5ø) 电视标准 PAL B/G、D/K、I、NTSC M 声音系统 NICAM、FM-MONO 视频彩色系统 PAL / NTSC 视频AV RCA x 1 音频 L / R x 1 S-VIDEO S-Videox 1 分量输入YPbPr YPbPr x 1 音频 L / R x 1 分量输入支持模式 480i、576i、480p、576p、720p、1080i 4 扬声器（内置）：两个2W扬声器 音频输出 音频输出：L / R 用于立体声的耳机迷你型插孔 (3.5ø) OSD 语 言 简体中文 / 英文 (出厂设定为简体中文). 桌台支架 包括 墙壁装配 件 VESA 100 x 100 mm 电源 电源 100-240V~ 50/60Hz 屏幕倾斜 度 向前/向后/旋转 不可调节 温度 + 5 °C ~ + 35 °C 储存温度 - 25 °C ~ + 60 °C 使用环境 湿度 10% ~ 85% 宽 x 高 x 厚 （含底座） 389 x 395 x 180 (mm) 机身 尺寸 宽 x 高 x 厚 （不含底座） 389 x 377x 76 (mm) 尺 寸 外箱 尺寸 宽 x 高 x 厚 452 x 452 x 175 (mm) 净 重 不含附件 4.0Kg 2.2 LCD TV 描述 该 LCD TV 包含主板、耳机板、电源板、遥控接收板、按键板以及Tuner板。主板和电源板含 I2C 逻辑控制总线, DDC, LCD panel 的亮度逻辑控制和通过DC-DC 转换器来提供整个主板和 TTL信号给液晶模块去驱动LCD显示电路。 5 3 操作说明及调整 3.1 遥控器说明 电源 按这个按钮可以打开/关 闭电视。电视不会完全 断电，除非关闭交流电 源开关或者拔下电源插 头。 节目 按 ∧ 或 ∨（或 或 键）可以切换电视频 道。 音量 按 + 或 –（或◄或► 键） 可以调整声音音量 大小。 0~9/100 (数字按钮) 用来选择电视频道。 丽音 用来选择TV模式声音制 式，可以选择单声道、 立体声、语言I、语言II 睡眠 使用这个按键，您可以 设置电视在多长时间之 后进入待机状态。重复 按这个键可以选择定时 分钟数。 定时时间可从 5~120 分钟内选择。定时器从 菜单消失之后开始倒计 时。 静音 暂时中断声音或恢复声 音。 显示 (1) 当使用 TV RF输入时 显示频道号码信息。 (2) 当使用 TV RF输入之 外的其它输入时，显 示输入源信息。 (3)显示的信息会在5秒钟 后自动消失。 返回 用来显示前一次选择的电 视频道 菜单 按这个键可以显示或者退 出主菜单。 TV/AV 选择信号源：重复按可以 选择TV输入、视频AV输 入、S端子输入、YPbPr （YCbCr）输入、PC输 入。 PC 快捷进入PC输入模式。 无信号输入或者没有接信 号线，30秒后进入待机状 态。 6 3.2 控制面板 TV/AV① : 选择不同的输入信号源。 音 量②③ : 音量调整；在菜单状态下，按此两键可以确认所选择的项目。 节 目④⑤ : 频道切换；在菜单状态下，按此两键可以选择所要执行项目。 菜 单 ⑥ : 打开或退出OSD菜单。 电 源 ⑦ : 使本机进入或退出待机状态。 3.3 菜单功能 1. 按菜单按钮可以显示或关闭主菜单 2. 使用上或下键可以选择所要调整之功能选项。 3. 使用左或右键可以进入子菜单或启用或调整所选择之功能。 4. 按菜单 按钮可以退出菜单。 主菜单菜单 按 菜单按钮进入OSD主 菜单。 调节项目包括：声音设置、图像设置、功能设置、电视设置。 输入源为PC、YPbPr(YCbCr)、AV、S-VIDEO模式时仅可以有选择声音设置、图像设置、功能设 置，如下图: 7 而输入源为 TV模式则可以选择声音设置、图像设置、功能设置、电视设置，如下图： 一、 声音设置(所有模式均相同) 1. 音量、低音、高音调整范围是从0～100。 2. 声音选择可以通过选择“开”“关”来控制声音输出。 3. 左右平衡调整范围为-50~+50,从0~-50调整时，右声道声音慢慢减小直至消失，从0~+50调整 时，左声道声音慢慢减小直至消失。 4. 音量自动校准，您可以设定“开”“关”。 其功能是自动校正输入声音，当您发现两个频道间声音大小差异很大时您可以打开此功能， 防止声音变化太大影响使用。 5. 等响度可以选择开关，一般有内部预先设定好，不需调整。 当一直向下选择会出现如下菜单： 6. 公用：为设计好供您不同输出声音模式，其中有对白、音乐、剧场三种模式为预先设定无法调 整，而个人模式则可以根据自己喜好调整低音、高音、平衡器来设定声音输出模式。 7. 平衡器：其中分别有100、300、1K、3K、8K可供您选择调整（数字代表声音频段）。 8. 重置：可以将声音设置内容恢复为出厂预设值。 二、图像设置 输入源为 PC 模式时，如下图: 8 1. 亮度、对比度调整范围从0~100。 2. 位置：包含水平、垂直两个选项，调整范围-50~+50。 3. 视频杂讯：包含相位、时钟两个选项、调整范围-50~+50。 4. 清晰度：可提供最柔和、柔和、正常、锐度、高锐度、自动六个选项选择。 可以通过选择任一选项来调整画面的清晰度。 5. 自动调整：将PC画面自动调整为最佳画面。 6. 解析度资讯：提示当前PC输入信号分辨率。 7. 色温：此选项为用户提供了四种色温选项：冷色、正常、暖色和用户设定，您可以根据自己 需要来选择这冷色、正常及暖色三种色温，也可以通过自己手动调整用户设定中红色、绿色、 蓝色（因为只有在用户设定模式红、绿、蓝三色才可以被调整）。 8. 重置：用于恢复图像设定中内容为出厂模式。 输入源为 TV、AV、S-VIDEO 模式时，如下图: 1. 亮度、对比度调整范围为0～100，通过调整亮度、对比度可以设定画面亮度。 2. 色饱和度调整范围为0～100，通过调整此项可以对画面的彩色浓度做调整。 3. 清晰度：可提供自动、最柔和、柔和、正常、锐度、高锐度六种选项选择，可以通过选择任 一选项来调整画面的清晰度。 4. 色调：调整范围从-50~+50，仅NTSC信号模式下才有作用，通过调整此项可以改变画面颜 色。 5. 肤色调整：当肤色调整打开时可以使画面中人的皮肤颜色更加逼真。 6. 色温：此选项为用户提供了三种色温选项：正常、暖色、冷色。 7. 公用：提供个人、电影、运动、弱信号、游戏五种模式选择。 8. 缩放：提供标准、扩展、压缩、宽屏、自动五种不同模式选择。 9 9. 重置：用于恢复图像设定中内容为出厂模式。 输入源为YPbPr(YCbCr) 模式时，如下图: 1、亮度、对比度调整范围从0~100。 2、位置：包含水平、垂直两个选项，调整范围-50~+50。 3、视频杂讯：包含相位、时钟两个选项、调整范围-50~+50。 4、色饱和度调整范围为0～100，调整此项可以对画面的彩色浓度做调整。 5、清晰度：可提供自动、最柔和、柔和、正常、锐度、高锐度六种选项选择。可以通过选择任 一选项来调整画面的清晰度。 6、色调：调整范围从-50~+50，仅NTSC信号模式下才有作用，通过调整此项可以改变画面颜 色。 7、色温：此选项为用户提供了三种色温选项：正常、暖色、冷色。 8、公用：提供个人、电影、运动、弱信号、游戏五种模式选择。 9、缩放：提供标准、扩展、压缩、宽屏、自动五种不同模式选择。 10、重置：用于恢复图像设定中内容为出厂模式。 三、功能设置 10 1. 语言：设定OSD语言功能，提供英文、简体中文两种语言选择。 2. 睡眠时间： 设定电视自动进入待机状态的时间。 当睡眠时间设定完成后，开始计时；在只剩下1分钟的时侯画面提示从59（代表 59秒）开始进入倒计时，此时按遥控器上的任意有效键将会关闭倒计时并退出睡 眠设定。 3. 重置用于恢复OSD设置内容。 四、电视设置 以下菜单只有在电视模式才出现 1. 节目号：显示当前电视频道号。 2. 彩色制式: 显示当前电视信号彩色制式（自动存储后显示为自动）。 3. 声音制式：显示当前电视信号声音制式（自动存储后显示为自动）。 4. 自动搜台：用于给用户自动搜索并存储节目功能。 5. 频率：显示当前电视频道的频率，也可以通过左右键来对频率微调达到您需要的效果。 6. AFC可以被设定为开和关，当设定为开时，电视会对电视信号自动侦测，当信号有微弱偏移时 会自动调整频道到正确位置。 7. 跳过可以被设定为开和关，当设定为开时，按遥控器或面板上频道切换键会自动跳过此频 道。 8. 重置用于恢复电视设置内容到出厂值。 11 4. 连接介绍 有多种信源设备可以连接到您的电视，下面的图显示了如何进行连接。 将液晶电视屏幕面朝下放在桌子上，这样比较容易连接外部设备。请采取预防措施，避免损坏屏 幕。 1: PC音频输入 2: PC信号输入 3: 交流电源输入 4: 耳机输出插孔 5: 视频输入 6: 音频左声道输入（视频输入/S端子输入共享） 7: 音频右声道输入（视频输入/S端子输入共享） 8: S端子输入 9、10、11: Pr/Cr、Pb/Cb 、Y分量信号输入 12: 分量信号音频左声道输入 13: 分量信号音频右声道输入 14: 天线输入 15: 交流电源开关 12 4.1.1 录像机 如何连接 1.将天线连接到录像机(VCR)的 RF IN 接头。 2.将另一条 RF 电缆从录像机的 RF 输出端连接到电视的天线输入端。如果您还把视频、音频线 连接到视频AV输入端，则在从录像机中播放时会取得更好的影音品质。 如果您的录像机配有 S-VHS 视频插孔： 为获得更好的画面品质，请将 S端子电缆连接到电视的 S端子输入端。S端子不提供音频，所以 必须通过音频线才能提供声音(AV与S端子共用一个音频输入)。 看录像机节目 1. 如果您使用连接TV，请选择电视频道自动搜索。 2. 如果您使用连接AV，请选择视频AV输入。 3. 把录像带放入录像机，按播放按钮。 4.1.2 相机、摄影机和游戏机… 1.将相机、摄影机或游戏机等连接到接头音频和视频 2.通过在 S端子和音频连接 S-VHS 电缆，可以使摄影机获得更佳的画面品质。 如何使用 1. 选择视频 AV或 S端子输入。 2. 打开外部 AV 设备。 警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检 查一下连接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。 4.1.3 DVD 播放机 如何连接 1. 将三条单独的分量信号线连接到数字电视/机顶盒的分量信号 Y、 Pb/ Cb和 Pr/ Cr 接头以 及电视上的 分量信号Y、Pb 和 Pr接头。 2. 将音频线连接到 DVD 播放机的音频输出接头和电视上的分量信号音频输入接头。 如何使用 1. 选择分量信号输入。 2. 打开 DVD 播放机。 13 4.1.3 数字机顶盒 请将机顶盒连接到分量信号输入接头。 如何连接 1. 将三条单独的分量信号线连接到数字电视/机顶盒的分量信号 Y、 Pb/ Cb和 Pr/ Cr 接头以 及电视上的 分量信号Y、Pb 和 Pr接头。 2. 将音频线连接到数字电视/机顶盒的音频接头和电视上的音频接头。 如何使用 1. 选择分量信号输入。 2. 打开数字电视机顶盒。 警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检 查一下连接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。 4.1.4 耳机 1. 将耳机插头插入到耳机输出插孔， 插入耳机后会中断扬声器声音输出。 2. 按遥控器上的静音键关闭耳机的声音和电视的内部喇叭。 3. 按音量键调整音量大小。 4.1.5 提示 屏幕保养 不要使用任何硬物刮擦屏幕，以免造成永久性损坏。 在清洁屏幕之前要拔下其电源插头。使用干净的软布擦拭屏幕和机壳，以除去电视上的灰尘。如 果需要使屏幕更加清洁，可以使用干净的湿布。请勿使用液体清洁剂或气雾清洁剂。 移动电话警告 为避免画面变形和声音失真，及电视功能异常，甚至损坏电视，使用移动电话时请远离电视机。 废物处理说明 我们特别注重环保工作。这机体包含有可以回收使用的材料。 在其用完之后，专业公司可以拆除废弃的机体来生产可重复使用的材料，并最小化需处理的材料 数量。 请确保按照当地的规定处理旧的机体。 14 4.2 输入/输出接口介绍 D-SUB 接口各引脚功能描述 引脚号 功能描述 引脚号 功能描述 引脚号 功能描述 1. 红 6. 红地 11. 空脚 2. 绿 7. 绿地 12. DDC-串行数据 3. 蓝 8. 蓝地 13. 水平同步信号 4. 空脚 9. 空脚 14. 垂直同步信号 5. 接地 10. 同步地 15. DDC-串行时钟 1 6 11 15 5 10 4.2 工厂预设模式 Sync Polarity Presence Screen Mode Dots × Lines Vertical Frequency (Hz) Horizontal Frequency (KHz) Horizontal Vertical Horizontal Vertical Full 720 ×400 70.1 31.5 NEG POS YES YES YES 59.9 31.5 NEG NEG YES YES YES 72.8 37.9 NEG NEG YES YES YES 640 ×480 75.0 37.5 NEG NEG YES YES YES 60.3 37.9 POS POS YES YES YES 72.2 48.1 POS POS YES YES YES 800 ×600 75.0 46.9 POS POS YES YES YES 1024 x 768 60 48.3 NEG NEG YES YES YES 1024 x 768 74.972 60.241 NEG NEG YES YES YES 15 5. 故障处理流程 1.不加电 (LED 灯不亮) 不加电 检查电源线 和接口 重插电源线 是 检查 F901, BD901 否 换 F901 和 BD901 是 检查 负载 检查 IC901, Q901 换 IC901 or Q901 是 检查 T901 换 T901 是 检查 D904, D905 换 D904, D905 否 是 换F902, F903 检查 ZD902, IC903 and IC902 否 是 检查 F902, F903 否 否 否 16 2. 无画 (LED 绿灯) 检查信号源 是 重新检查 否 检查 LVDS 线 换 LVDS 线 检查 12V 返回 “1” 检查 Q801、Q802 换 Main Board 检查 panel 检查U802及外围电路 检查 ON/OFF 检查 U802 供电 换 Q801、Q802 无画 是 是 否 否 否 是 否 是 是 否 否 检查PT801 换 PT801 否 检查U406 是 否 换I2C 通信相关回路 是 17 3. 无画 (LED 橙灯) 否 换按键板 是 检查 5V 检查 每个芯片供电 检查 I2C 总线 检查 按键板 换 I2C 通信元件 检查 晶振 换 晶振 无画 是 否 是 否 是 否 18 4. 画异 检修相关回路 检查 TV 制式 检查 信号源 重接信号源 否 检查 信号滤波电路 换 滤波电容，电阻 RF 信号 检查 TU100 换 TU100 AV, S-video, 分 量， PC 信号 检查 LVDS 线 检查 输入 换 LVDS 线 检查 panel 换 panel 画异 是 否 是 否 是 是 是 否 是 是 否 是 19 5. 无声音 无声音 检查 声音输入 是 重新连接 检查 信号滤波电路 否 换滤波电路 SIF 信号 检查 TV 制式 检查 TU100 换 TU100 换 U601 检查 耳机板 换耳机板 检查 喇叭 换 喇叭 检查相关回路 否 是 否 是 是 否 否 检查 功放TPA7266D U601 否 是 否 AV, 分量, S-video, PC signal 20 按键板故障处理 OSD 不稳定或无法正常工作 按键板连接正常吗？ 接好按键板 按键正常吗？ 更换按键 是 按键板有无故障？ 更换按键板 检查主板 否 是 是 是 否 否 21 6. 拆卸流程图 步骤 图片 描述 准备 把机器平放在干 净柔软的表面上 拆底座 旋开这 6 颗螺 丝，拆底座 22 拆后壳 旋开红色圆圈标 示的这4颗螺 丝，拆开后壳 拆前框 旋开红色圆圈标 示的这6颗螺 丝，拆开前框 23 拆隔离罩 拆开图片中作标 志的11颗螺丝， 拆开隔离罩 24 拆主板、电 源板、tuner 板 1.旋开红色标志 的12颗螺丝拆开 主板、电源板、 tuner 板. 拆主框架 旋开红色标志的 4颗螺丝，拆主 框架 结束 液晶屏 25 7. BOM E156CHHDF1CANP 点位 组件 对象描述 044T1505 1 EPS 044T1505 2 EPS 045T 88607 PE BAG FOR MONITOR 045T 99609 10 EPE COVER 050T 600 2 HANDLE1 050T 600 3 HANDLE2 052T 1185 MIDDLE TAPE FOR CARTON 052T 1186 SMALL TAPE 052T 1208 A ALUMINIUM TAPE 052T 1209 A ADHESIVE TAPE 50(W)*135 052T 1211 B ADHESIVE TYPE 052T6020 2 PROTOCT FILM 085T 583510 GASKET 085T6158 1 SHIELD 089T414A18N YH POWER CABLE 092TB1JX1A31GF BATTERY 095T8014 2515 WIRE HARNESS 095T8014 3528 WIRE HARNESS 095T8014 5573 WIRE HARNESS 095T8014 8588 WIRE HARNESS 095T8018 20556 LVDS CABLE 098TR7SW6NCCHF 1 Remote control fuhua DD for changhong 0M1T 330 4128 SCREW 0M1T 330 4128 SCREW 0M1T 340 8 47 SCREW 0M1T1730 6128 SCREW M3X6 0M1T1730 6128 SCREW M3X6 0M1T1730 6128 SCREW M3X6 0M1T1740 8128 SCREW 0Q1T 330 12128 SCREW 0Q1T 340 10 47 SCREW 0Q1T 340 12 47 SCREW T4X12 0Q1T 930 6128 SCREW T3X6 705TQ5K0B34008 BACK COVER ASS'Y 705TQ5K0F34008 BEZEL ASS'Y 705TQ5K0P34001 STAND ASS'Y 750TVC50P01 61 PANEL TV 15" XP01 060 CPT 750TVC50P01 62 PANEL TV 15" XP01 060 CPT 750TVC50P0182N PANEL TV 15" XP01 0J1 CPT 750TVC50P0183N PANEL TV 15" XP01 0J1 CPT CBPF6H1DY5P CONVERSION BOARD PWTV1521CPB1P 15" TV BOARD Q15T6347 2 BKT-PANEL-LEFT Q15T6348 5 BAK-PANEL RIGHT FOR DAO Q15T6357 1 BKT FOR AC AND POWER SW Q40T 151954 1A RATING LABEL 26 Q40T 45761519A I/O LABEL Q40T 45761520A I/O LABEL Q40T 582954 1A S/N LABEL Q44T1505954 1A CARTON Q45T 76 31 RN PE BAG FOR BASE Q45T 99609 18 EPE COVER Q85T0008 1 BOTTOM SHIELD TUPF5A1P TUNER BOARD 040T 58162435A LABEL 045T 76 28 RN PE BAG FOR MANUAL 089T 173 56 18 AUDIO CABLE Q41T1501954 2A manual 078T 453500 KL SPK 4OHM 3W KUIDA 078T 453500 KR SPK 4OHM 3W KUIDA 015T6184 1 Kensington lock 015T8096 1 VESA BRACKET 0Q1T 330 6120 SCREW Q34T6388 GM 3A REAR COVER 033T4995 RG L BUTTON FUNC 033T6404 1 C LENS POWER 033T6405 ED C IR LENS 0Q1T 330 6120 SCREW 0Q1T 330 10120 SCREW 0Q1T1030 6120 SCREW IRPFAADP IR BOARD KEPF5A2P KEY BOARD Q33T4994 GMB1L KEY COVER Q34T6387 KNA1A BEZEL 012T 394 3 RUBBER FOOT 015T6349 1 BAK-STAND 034T6389 RG L STAND 034T6390 RG L BASE 0Q1T 140 12120 SCREW HJPF5A2P HJPF Q11T7007 1 CABLE TIE CN103 033T3278 10 10 PLUG B10E-XHA/JST E10B-XHA/ CN114 033T3802 8H WAFER 8P RIGHT ANGLE PITCH 2.0 CN107 033T801744A H WAFER CN113 033T8027 24 CONN W TO B 12P*2 P*2.0 4504-2 040T 457624 1B CPU LABEL 040T 45762412B CBPC LABEL 044T3231508512 CHIELD D-SUB U202 056T 665512 HD IC MVF38A2D HAODA U203 056T 665513 HD IC AF38A7DC HAODA U406 056T1133518SST IC SST39VF020-70-4C-NHE R561 061T153M100 59 10 OHM 5% 3W C167 067T215H102 3N KY16VB1000M-L 10*20 C167 067T215H102 3R 1000UF 16V FOR ROBYCON C228 067T215H102 3R 1000UF 16V FOR ROBYCON L204 073T 5410010T 0307 10UH +-10% 27 L203 073T 5556810T 0.56UH +-10% L101 073T 253137 ER CHOKE COIL BY EROCORE SCB-03 L102 073T 253137 ER CHOKE COIL BY EROCORE SCB-03 J102 088T 30214K PHONE JACK CN105 088T 35315F H D-SUB 15PIN X201 093T 2258B J 24.576MHZ/20PF/49US SMTF6H1DY5P MAIN BOARD FOR SMT CN802 033T8020 2D U WAFER CN801 033T8020 2D U WAFER 040T 45762420A S/N LABEL IC902 056T 139 3B PC123X82FZOF Q807 057T 761 7 KTD1691P Q806 057T 761 7 KTD1691P VAR901 061T 46 6 VARISTOR 10A 470V NCC NR901 061T 58050 WT NTC THERMISTOR R908 061T152M10458G6267 100K OHM 5% 2W R914 061T152M398 64 0.390HM 2W C810 064T180J224AAT CAP 0.22UF 160V R79 C811 065T 3J2206EM 22PF 5% 3KV MURATA C812 065T 3J2206EM 22PF 5% 3KV MURATA C811 065T 3J2206ET 22PF,J,3KV C812 065T 3J2206ET 22PF,J,3KV C921 065T306M1022BP Y1.CAP.001UF 250VAC C902 065T306M1022BP Y1.CAP.001UF 250VAC C901 065T306M1022BP Y1.CAP.001UF 250VAC C904 067G215S10115K 100UF 450V C913 067T 515102 4C ELCAP 1000UF M 25V 105℃ CAPXON C914 067T 515102 4C ELCAP 1000UF M 25V 105℃ CAPXON C915 067T 515471 4C EC 105℃ 470UF M 25V RUBYCON C915 067T215D471 4K LOW ESR EC 470UF 25V C915 067T215D4714KV EC 105℃ CAP 470UF M 25V C917 067T215H471 3K 470UF/16V C913 067T215L102 4N KY25VB1000M-L 12.5*20 C914 067T215L102 4N KY25VB1000M-L 12.5*20 C915 067T215L471 4N KY25VB470M-L10*16 C913 067T215P102 4K LOW ESR EC 1000UF 25V C914 067T215P102 4K LOW ESR EC 1000UF 25V C916 067T215S102 3K LOW ESR EC 1000UF 16V C916 067T215S1023KV EC 105℃ CAP 1000UF M 16V C914 067T215S1024KV EC 105℃ CAP 1000UF M 25V C913 067T215S1024KV EC 105℃ CAP 1000UF M 25V C801 067T215S471 4K EC 105℃ CAP 470UF M 25V C917 067T215S4713KV EC 105℃ CAP 470UF M 16V C801 067T215V471 4R LOW E.S.R 470UF +/-20% 25V L902 073L 174 26H1G LINE FILTER L902 073L 174 26LSG COMMON CHOKE L901 073L 174 29 LG CHOCK COIL L901 073L 174 29LSG CHOKE COIL L802 073T 174 35LSA LINE FILTER 200MH+-25% LISHIN L802 073T 174 35YSA LINE FILTER 200MH+-25% TOP NATION 28 L904 073T 253 91 H CHOKE COIL L903 073T 253 91 H CHOKE COIL L903 073T 253 91 L CHOKE BY LI TA L904 073T 253 91 L CHOKE BY LI TA L801 073T 253139 HA CHOKE 120UH L801 073T 253139 SA CHOKE 120UH L801 073T 253139LSA IND CHOKE 120uH+-10% LISHIN SW901 077T 306 25 S ROCKER SWITCH T901 080LL17T 2 LG ADAPTOR BY LITAI T901 080LL17T 2 NG TRANSFORMER T901 080LL17T 2 TG X'FMR PT801 080TL15T502 H CHOKE 120UH PT801 080TL15T502 DN XFMR FOR INVERTER Darfon PT801 080TL15T502 LS XFMR FOR INVERTER LISHIN CN901 087T 501 32 S AC SOCKET DB901 093T 50460 16 U4KB80R D901 093T 6026T52T FR107 CN902 095T8013 10 18 WIRE HARNESS 705T 560 57 B6 Q901 ASS'Y 705T 560 93 B4 D904 ASS'Y 705T 560 93 B5 D905 ASS'Y PW1521CPB1SMTP 15" TV POWER FOR CPT 2LAMPS CN604 033G3802 2H WAFER 2P RIGHT ANGLE CN603 033G3802 3H WAFER 3P RIGHT ANGLE CN605 033G3802 5H WAFER 5P RIGHT ANELE PITCH CN601 033T802444C H WAFER CN601 033T802444C FH WAFER R665 061T153M479 59 RST MOFR 4.7 OHM +-5% 3WS R663 061T153M479 59 RST MOFR 4.7 OHM +-5% 3WS R662 061T153M479 59 RST MOFR 4.7 OHM +-5% 3WS R661 061T153M479 59 RST MOFR 4.7 OHM +-5% 3WS C678 067T405Y1013PV E-CAP 100UF L219 073T 5547010T PEAKING COIL 47UH+-10% TDK L218 073T 5547010T PEAKING COIL 47UH+-10% TDK J101 088T 78 13 3C AV-S-01-W CN202 088T 78 13 5C RCA JACK J103 088T 78 1R CL RCA JACK 1P RED 090T6119 2 HEAT SINK TU100 094T PAL DK NP TUNER UV1356E/AIH-4 PHILIPS SMTTUPF5A1P TUNER BOARD FOR SMT CN01 033T3802 5 AUDIO IN D02 056T 627503 IC GP18B38BCE-HB GUANGPU LED1 081T 12 6 GP LED SMTIRPFAADP IR BOARD FOR SMT CN02 033G3802 3H WAFER 3P RIGHT ANGLE SW3 077T 600 1GCJ TACT SWITCH TSPB-2 -NP SW2 077T 600 1GCJ TACT SWITCH TSPB-2 -NP SW1 077T 600 1GCJ TACT SWITCH TSPB-2 -NP SW7 077T 600 1GCJ TACT SWITCH TSPB-2 -NP SW6 077T 600 1GCJ TACT SWITCH TSPB-2 -NP 29 SW5 077T 600 1GCJ TACT SWITCH TSPB-2 -NP SW4 077T 600 1GCJ TACT SWITCH TSPB-2 -NP 095T 900544 GP WIRE HARNESS SMTKEPF5A3P SMT KEPF CN1 033T3802 5 AUDIO IN CN2 088T 30211K PHONE JACK 095T 900576 HARNESS SMTHJPF5A2P SMT HJPF U401 056T 562517 TDA15511E U103 056T 563 25 AIC1084-33PE U102 056T 563 25 AIC1084-33PE U101 056T 563 27 AIC1117A-18PY SOT223 AIC U105 056T 585 9 IC AP1117E50LA ANACHIP U302 056T 614 1 74HC4052D U407 056T 614 1 74HC4052D U402 056T 634 2 PI5V330Q QSOP-16 BY PER U404 056T 634 2 PI5V330Q QSOP-16 BY PER U301 056T1133 34 M24C02-WMN6TP U403 056T113353A M24C32-WMN6TP Q109 057T 417 4 CHIP PMBS3904 BY PHILIPS Q116 057T 417 4 CHIP PMBS3904 BY PHILIPS Q108 057T 417 4 CHIP PMBS3904 BY PHILIPS Q107 057T 417 4 CHIP PMBS3904 BY PHILIPS Q106 057T 417 4 CHIP PMBS3904 BY PHILIPS Q104 057T 417 4 CHIP PMBS3904 BY PHILIPS Q105 057T 417 4 CHIP PMBS3904 BY PHILIPS Q418 057T 417 4 CHIP PMBS3904 BY PHILIPS Q415 057T 417 4 CHIP PMBS3904 BY PHILIPS Q414 057T 417 4 CHIP PMBS3904 BY PHILIPS Q413 057T 417 4 CHIP PMBS3904 BY PHILIPS Q412 057T 417 4 CHIP PMBS3904 BY PHILIPS Q406 057T 417 4 CHIP PMBS3904 BY PHILIPS Q405 057T 417 4 CHIP PMBS3904 BY PHILIPS Q404 057T 417 4 CHIP PMBS3904 BY PHILIPS Q403 057T 417 4 CHIP PMBS3904 BY PHILIPS Q402 057T 417 4 CHIP PMBS3904 BY PHILIPS Q401 057T 417 4 CHIP PMBS3904 BY PHILIPS Q202 057T 417 4 CHIP PMBS3904 BY PHILIPS Q201 057T 417 4 CHIP PMBS3904 BY PHILIPS Q102 057T 417 6 PMBS3906/PHILIPS-SMT Q103 057T 417 6 PMBS3906/PHILIPS-SMT Q111 057T 763 1 A03401L SOT23 BY AOS Q101 057T 763 3 AO4411L SO-8 BY AOS SMT Q112 057T 763 3 AO4411L SO-8 BY AOS SMT RP407 061V 125100 8 CHIP ARRAY 10 OHM 1/16W 8P4R RP408 061V 125100 8 CHIP ARRAY 10 OHM 1/16W 8P4R RP409 061V 125100 8 CHIP ARRAY 10 OHM 1/16W 8P4R RP410 061V 125100 8 CHIP ARRAY 10 OHM 1/16W 8P4R RP411 061V 125100 8 CHIP ARRAY 10 OHM 1/16W 8P4R R493 061V0603000 CHIPR 0OHM +-5% 1/10W 30 R495 061V0603000 CHIPR 0OHM +-5% 1/10W R513 061V0603000 CHIPR 0OHM +-5% 1/10W R514 061V0603000 CHIPR 0OHM +-5% 1/10W R515 061V0603000 CHIPR 0OHM +-5% 1/10W R516 061V0603000 CHIPR 0OHM +-5% 1/10W R542 061V0603000 CHIPR 0OHM +-5% 1/10W R549 061V0603000 CHIPR 0OHM +-5% 1/10W R550 061V0603000 CHIPR 0OHM +-5% 1/10W R492 061V0603000 CHIPR 0OHM +-5% 1/10W R429 061V0603000 CHIPR 0OHM +-5% 1/10W R294 061V0603000 CHIPR 0OHM +-5% 1/10W R208 061V0603000 CHIPR 0OHM +-5% 1/10W R207 061V0603000 CHIPR 0OHM +-5% 1/10W R206 061V0603000 CHIPR 0OHM +-5% 1/10W R205 061V0603000 CHIPR 0OHM +-5% 1/10W R204 061V0603000 CHIPR 0OHM +-5% 1/10W R203 061V0603000 CHIPR 0OHM +-5% 1/10W R215 061V0603100 CHIP 10 OHM 1/16W R220 061V0603100 CHIP 10 OHM 1/16W R222 061V0603100 CHIP 10 OHM 1/16W R406 061V0603100 CHIP 10 OHM 1/16W R407 061V0603100 CHIP 10 OHM 1/16W R408 061V0603100 CHIP 10 OHM 1/16W R245 061V0603101 CHIPR 100 OHM+-5% 1/10W R244 061V0603101 CHIPR 100 OHM+-5% 1/10W R242 061V0603101 CHIPR 100 OHM+-5% 1/10W R240 061V0603101 CHIPR 100 OHM+-5% 1/10W R239 061V0603101 CHIPR 100 OHM+-5% 1/10W R551 061V0603101 CHIPR 100 OHM+-5% 1/10W R546 061V0603101 CHIPR 100 OHM+-5% 1/10W R545 061V0603101 CHIPR 100 OHM+-5% 1/10W R526 061V0603101 CHIPR 100 OHM+-5% 1/10W R525 061V0603101 CHIPR 100 OHM+-5% 1/10W R524 061V0603101 CHIPR 100 OHM+-5% 1/10W R247 061V0603101 CHIPR 100 OHM+-5% 1/10W R248 061V0603101 CHIPR 100 OHM+-5% 1/10W R249 061V0603101 CHIPR 100 OHM+-5% 1/10W R250 061V0603101 CHIPR 100 OHM+-5% 1/10W R251 061V0603101 CHIPR 100 OHM+-5% 1/10W R252 061V0603101 CHIPR 100 OHM+-5% 1/10W R253 061V0603101 CHIPR 100 OHM+-5% 1/10W R276 061V0603101 CHIPR 100 OHM+-5% 1/10W R289 061V0603101 CHIPR 100 OHM+-5% 1/10W R291 061V0603101 CHIPR 100 OHM+-5% 1/10W R459 061V0603101 CHIPR 100 OHM+-5% 1/10W R460 061V0603101 CHIPR 100 OHM+-5% 1/10W R461 061V0603101 CHIPR 100 OHM+-5% 1/10W R483 061V0603101 CHIPR 100 OHM+-5% 1/10W R520 061V0603101 CHIPR 100 OHM+-5% 1/10W R522 061V0603101 CHIPR 100 OHM+-5% 1/10W 31 R523 061V0603101 CHIPR 100 OHM+-5% 1/10W R226 061V0603101 CHIPR 100 OHM+-5% 1/10W R224 061V0603101 CHIPR 100 OHM+-5% 1/10W R223 061V0603101 CHIPR 100 OHM+-5% 1/10W R221 061V0603101 CHIPR 100 OHM+-5% 1/10W R219 061V0603101 CHIPR 100 OHM+-5% 1/10W R218 061V0603101 CHIPR 100 OHM+-5% 1/10W R535 061V0603102 CHIPR 1K OHM+-5% 1/10W R534 061V0603102 CHIPR 1K OHM+-5% 1/10W R270 061V0603102 CHIPR 1K OHM+-5% 1/10W R269 061V0603102 CHIPR 1K OHM+-5% 1/10W R124 061V0603102 CHIPR 1K OHM+-5% 1/10W R116 061V0603102 CHIPR 1K OHM+-5% 1/10W R115 061V0603102 CHIPR 1K OHM+-5% 1/10W R536 061V0603102 CHIPR 1K OHM+-5% 1/10W R537 061V0603102 CHIPR 1K OHM+-5% 1/10W R538 061V0603102 CHIPR 1K OHM+-5% 1/10W R121 061V0603102 CHIPR 1K OHM+-5% 1/10W R103 061V0603103 CHIPR 10K OHM+-5% 1/10W R104 061V0603103 CHIPR 10K OHM+-5% 1/10W R108 061V0603103 CHIPR 10K OHM+-5% 1/10W R109 061V0603103 CHIPR 10K OHM+-5% 1/10W R110 061V0603103 CHIPR 10K OHM+-5% 1/10W R256 061V0603103 CHIPR 10K OHM+-5% 1/10W R257 061V0603103 CHIPR 10K OHM+-5% 1/10W R258 061V0603103 CHIPR 10K OHM+-5% 1/10W R260 061V0603103 CHIPR 10K OHM+-5% 1/10W R261 061V0603103 CHIPR 10K OHM+-5% 1/10W R262 061V0603103 CHIPR 10K OHM+-5% 1/10W R263 061V0603103 CHIPR 10K OHM+-5% 1/10W R295 061V0603103 CHIPR 10K OHM+-5% 1/10W R302 061V0603103 CHIPR 10K OHM+-5% 1/10W R449 061V0603103 CHIPR 10K OHM+-5% 1/10W R450 061V0603103 CHIPR 10K OHM+-5% 1/10W R451 061V0603103 CHIPR 10K OHM+-5% 1/10W R452 061V0603103 CHIPR 10K OHM+-5% 1/10W R455 061V0603103 CHIPR 10K OHM+-5% 1/10W R484 061V0603103 CHIPR 10K OHM+-5% 1/10W R487 061V0603103 CHIPR 10K OHM+-5% 1/10W R489 061V0603103 CHIPR 10K OHM+-5% 1/10W R531 061V0603103 CHIPR 10K OHM+-5% 1/10W R532 061V0603103 CHIPR 10K OHM+-5% 1/10W R533 061V0603103 CHIPR 10K OHM+-5% 1/10W R259 061V0603103 CHIPR 10K OHM+-5% 1/10W R529 061V0603104 CHIPR 100K OHM+-5% 1/10W R528 061V0603104 CHIPR 100K OHM+-5% 1/10W R527 061V0603104 CHIPR 100K OHM+-5% 1/10W R254 061V0603104 CHIPR 100K OHM+-5% 1/10W R106 061V0603104 CHIPR 100K OHM+-5% 1/10W R102 061V0603104 CHIPR 100K OHM+-5% 1/10W 32 R272 061V0603105 CHIP 1MOHM 1/16W R211 061V0603122 CHIP 1.2K OHM 1/16W R212 061V0603122 CHIP 1.2K OHM 1/16W R213 061V0603122 CHIP 1.2K OHM 1/16W R214 061V0603122 CHIP 1.2K OHM 1/16W R265 061V0603123 CHIP 12K OHM 1/16W R409 061V0603123 CHIP 12K OHM 1/16W R490 061V0603131 CHIPR 130 OHM +-5% 1/10W R491 061V0603131 CHIPR 130 OHM +-5% 1/10W R494 061V0603131 CHIPR 130 OHM +-5% 1/10W R112 061V0603153 CHIPR 15KOHM+-5% 1/16W R113 061V0603153 CHIPR 15KOHM+-5% 1/16W R266 061V0603153 CHIPR 15KOHM+-5% 1/16W R267 061V0603153 CHIPR 15KOHM+-5% 1/16W R268 061V0603153 CHIPR 15KOHM+-5% 1/16W R560 061V0603202 CHIP 2K OHM 1/16W R273 061V0603220 CHIPR 22 OHM+-5% 1/10W R552 061V0603223 CHIP 22KOHM 1/16W R130 061V0603223 CHIP 22KOHM 1/16W R123 061V0603223 CHIP 22KOHM 1/16W R122 061V0603223 CHIP 22KOHM 1/16W R547 061V0603272 CHIP 2.7K OHM 1/16W R548 061V0603272 CHIP 2.7K OHM 1/16W R275 061V0603273 CHIP 27K OHM 1/16W R420 061V0603332 CHIP 3.3K OHM 1/16W R419 061V0603332 CHIP 3.3K OHM 1/16W R297 061V0603332 CHIP 3.3K OHM 1/16W R296 061V0603332 CHIP 3.3K OHM 1/16W R290 061V0603332 CHIP 3.3K OHM 1/16W R127 061V0603332 CHIP 3.3K OHM 1/16W R126 061V0603332 CHIP 3.3K OHM 1/16W R278 061V0603391 CHIP 390 OHM 1/16W R279 061V0603393 CHIP 39K OHM 1/16W R458 061V0603470 CHIP 47OHM 1/16W 1% R410 061V0603470 CHIP 47OHM 1/16W 1% R411 061V0603470 CHIP 47OHM 1/16W 1% R412 061V0603470 CHIP 47OHM 1/16W 1% R457 061V0603470 CHIP 47OHM 1/16W 1% R105 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R107 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R281 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R413 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R415 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R416 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R541 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R540 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R502 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R501 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R499 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R498 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W 33 R497 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R496 061V0603472 RST CHIPR 4.7KOHM +-5% 1/10W R543 061V0603473 CHIP 47K OHM 1/16W R101 061V0603473 CHIP 47K OHM 1/16W R284 061V0603473 CHIP 47K OHM 1/16W R285 061V0603473 CHIP 47K OHM 1/16W R286 061V0603473 CHIP 47K OHM 1/16W R530 061V0603473 CHIP 47K OHM 1/16W R134 061V0603562 RST CHIPR 5.6KOHM +-5% 1/10W R133 061V0603562 RST CHIPR 5.6KOHM +-5% 1/10W R488 061V0603622 CHIPR 6.2KOHM +-5% 1/10W R486 061V0603622 CHIPR 6.2KOHM +-5% 1/10W R485 061V0603622 CHIPR 6.2KOHM +-5% 1/10W R287 061V0603681 CHIP 680 OHM 1/16W R519 061V0603750 CHIP 75OHM 1/16W R518 061V0603750 CHIP 75OHM 1/16W R512 061V0603750 CHIP 75OHM 1/16W R506 061V0603750 CHIP 75OHM 1/16W R505 061V0603750 CHIP 75OHM 1/16W R504 061V0603750 CHIP 75OHM 1/16W R288 061V0603750 CHIP 75OHM 1/16W R544 061V0603750 CHIP 75OHM 1/16W R521 061V0603750 CHIP 75OHM 1/16W R418 061V0603823 CHIPR 82KOHM +-5% 1/16W FB408 061V0805000 CHIP 0OHM 1/10W FB409 061V0805000 CHIP 0OHM 1/10W FB410 061V0805000 CHIP 0OHM 1/10W FB411 061V0805000 CHIP 0OHM 1/10W FB412 061V0805000 CHIP 0OHM 1/10W FB413 061V0805000 CHIP 0OHM 1/10W FB414 061V0805000 CHIP 0OHM 1/10W FB416 061V0805000 CHIP 0OHM 1/10W R503 061V0805101 CHIPR 100 OHM +-5% 1/8W R507 061V0805101 CHIPR 100 OHM +-5% 1/8W R508 061V0805101 CHIPR 100 OHM +-5% 1/8W FB104 061V1206000 CHIP 0 OHM 1/8W R210 061V1206000 CHIP 0 OHM 1/8W FB103 061V1206000 4 0 OHM 4A 1/4W FB117 061V1206000 4 0 OHM 4A 1/4W R117 061V1206229 CHIP 2.2OHM 5% 1/8W R118 061V1206229 CHIP 2.2OHM 5% 1/8W R119 061V1206229 CHIP 2.2OHM 5% 1/8W R120 061V1206229 CHIP 2.2OHM 5% 1/8W C457 065T0603100 31 CHIP 10PF 50V NPO C458 065T0603100 31 CHIP 10PF 50V NPO C459 065T0603100 31 CHIP 10PF 50V NPO C161 065T0603101 31 CHIP 100PF 50V NPO C162 065T0603101 31 CHIP 100PF 50V NPO C309 065T0603101 31 CHIP 100PF 50V NPO C456 065T0603101 31 CHIP 100PF 50V NPO 34 C471 065T0603101 31 CHIP 100PF 50V NPO C472 065T0603101 31 CHIP 100PF 50V NPO C473 065T0603101 31 CHIP 100PF 50V NPO C474 065T0603101 31 CHIP 100PF 50V NPO C475 065T0603101 31 CHIP 100PF 50V NPO C491 065T0603101 31 CHIP 100PF 50V NPO C238 065T0603102 32 CHIP 1000PF 50V X7R C239 065T0603102 32 CHIP 1000PF 50V X7R C168 065T0603102 32 CHIP 1000PF 50V X7R C169 065T0603102 32 CHIP 1000PF 50V X7R C170 065T0603102 32 CHIP 1000PF 50V X7R C171 065T0603102 32 CHIP 1000PF 50V X7R C172 065T0603102 32 CHIP 1000PF 50V X7R C173 065T0603102 32 CHIP 1000PF 50V X7R C245 065T0603103 32 CHIP 0.01UF 50V X7R C250 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C251 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C252 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C253 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C254 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C255 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C256 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C257 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C260 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C261 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C262 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C263 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C134 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C135 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C136 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C137 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C138 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C139 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C156 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C157 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C235 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C246 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C247 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C248 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C249 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C282 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C281 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C280 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C279 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C278 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C277 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C275 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C266 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C268 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C269 065T0603104 12 MLCC 0603 0.1UF K 16V X7R 35 C271 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C273 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C283 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C264 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C265 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C470 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C469 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C445 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C437 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C435 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C288 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C287 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C286 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C285 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C284 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C118 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C117 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C116 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C115 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C114 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C113 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C112 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C111 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C110 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C109 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C108 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C107 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C106 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C119 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C132 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C131 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C130 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C129 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C128 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C127 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C126 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C125 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C124 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C123 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C122 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C121 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C120 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C164 065T0603104 32 CHIP 0.1UF 50V X7R C166 065T0603104 32 CHIP 0.1UF 50V X7R C155 065T0603105 17 CHIP 1UF 16V Y5V C479 065T0603105 17 CHIP 1UF 16V Y5V C480 065T0603105 17 CHIP 1UF 16V Y5V C482 065T0603105 17 CHIP 1UF 16V Y5V C481 065T0603105 17 CHIP 1UF 16V Y5V C477 065T0603120 31 CHIP 12pF 50V NPO 36 C476 065T0603120 31 CHIP 12pF 50V NPO C478 065T0603120 31 CHIP 12pF 50V NPO C439 065T0603221 31 CHIP 220PF 50V NPO C142 065T0603221 31 CHIP 220PF 50V NPO C438 065T0603221 31 CHIP 220PF 50V NPO C290 065T0603224 17 CHIP 0.22UF 16V Y5V C291 065T0603224 17 CHIP 0.22UF 16V Y5V C292 065T0603224 17 CHIP 0.22UF 16V Y5V C297 065T0603224 17 CHIP 0.22UF 16V Y5V C298 065T0603224 17 CHIP 0.22UF 16V Y5V C299 065T0603224 17 CHIP 0.22UF 16V Y5V C301 065T0603224 17 CHIP 0.22UF 16V Y5V C289 065T0603224 17 CHIP 0.22UF 16V Y5V C237 065T0603224 17 CHIP 0.22UF 16V Y5V C141 065T0603224 17 CHIP 0.22UF 16V Y5V C140 065T0603224 17 CHIP 0.22UF 16V Y5V C489 065T0603270 31 CHIP 27PF 50V NPO C490 065T0603270 31 CHIP 27PF 50V NPO C487 065T0603271 31 CHIP 270PF 50V NPO C485 065T0603271 31 CHIP 270PF 50V NPO C484 065T0603271 31 CHIP 270PF 50V NPO C486 065T0603330 31 CHIP 33PF 50V NPO C488 065T0603330 31 CHIP 33PF 50V NPO C483 065T0603330 31 CHIP 33PF 50V NPO C462 065T0603333 32 CHIP 0.033UF 50V X7R C463 065T0603333 32 CHIP 0.033UF 50V X7R C464 065T0603333 32 CHIP 0.033UF 50V X7R C468 065T0603333 32 CHIP 0.033UF 50V X7R C467 065T0603333 32 CHIP 0.033UF 50V X7R C466 065T0603333 32 CHIP 0.033UF 50V X7R C465 065T0603333 32 CHIP 0.033UF 50V X7R C240 065T0603392 32 CHIP 3900PF 50V X7R C201 065T0603470 31 CHIP 47PF 50V NPO C202 065T0603470 31 CHIP 47PF 50V NPO C203 065T0603470 31 CHIP 47PF 50V NPO C204 065T0603470 31 CHIP 47PF 50V NPO C205 065T0603470 31 CHIP 47PF 50V NPO C206 065T0603470 31 CHIP 47PF 50V NPO C207 065T0603470 31 CHIP 47PF 50V NPO C208 065T0603470 31 CHIP 47PF 50V NPO C209 065T0603470 31 CHIP 47PF 50V NPO C210 065T0603470 31 CHIP 47PF 50V NPO C211 065T0603470 31 CHIP 47PF 50V NPO C212 065T0603470 31 CHIP 47PF 50V NPO C213 065T0603470 31 CHIP 47PF 50V NPO C214 065T0603470 31 CHIP 47PF 50V NPO C258 065T0603470 31 CHIP 47PF 50V NPO C317 065T0603470 31 CHIP 47PF 50V NPO C318 065T0603470 31 CHIP 47PF 50V NPO C319 065T0603470 31 CHIP 47PF 50V NPO 37 C308 065T0603474 17 CHIP 0.47UF 16V Y5V C307 065T0603474 17 CHIP 0.47UF 16V Y5V C306 065T0603474 17 CHIP 0.47UF 16V Y5V C305 065T0603474 17 CHIP 0.47UF 16V Y5V C304 065T0603474 17 CHIP 0.47UF 16V Y5V C303 065T0603474 17 CHIP 0.47UF 16V Y5V C302 065T0603474 17 CHIP 0.47UF 16V Y5V C296 065T0603474 17 CHIP 0.47UF 16V Y5V C295 065T0603474 17 CHIP 0.47UF 16V Y5V C215 065T0603509 31 CHIP 5PF 50V NPO C216 065T0603509 31 CHIP 5PF 50V NPO C244 065T0603682 32 CHIP 0.0068UF 50V X7R 0603 C158 065T0603683 32 CHIP 0.068UF 50V X7R C217 065T0805155 A2 MLCC 0805 1.5UF K 10V X7R C233 065T0805225 17 CHIP 2.2UF 16V Y5V C232 065T0805225 17 CHIP 2.2UF 16V Y5V C147 067T 312100 3 SMD EC 10UF 16V 85C B FB202 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB201 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB123 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB122 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB121 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB120 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB119 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB118 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB114 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB113 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB112 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB111 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB110 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB203 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB221 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB220 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB219 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB218 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB217 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB216 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB215 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB214 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB213 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB211 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB210 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB209 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB207 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB109 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB108 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB107 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB106 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB105 071T 56G301 EA CHIP BEAD 300 OHM 0805 FB205 071T 56Z601 CHIP BEAD 600 OHM 38 FB204 071T 56Z601 CHIP BEAD 600 OHM U406 087T 202 32 NY IC SOCKET 32PIN PLCC D401 093G 64 42 P BAV70 SOT-23 D410 093T 6432P LL4148 BY PANJIT D409 093T 6432P LL4148 BY PANJIT D407 093T 6433G BAV99 SOT-23 D406 093T 6433G BAV99 SOT-23 D405 093T 6433G BAV99 SOT-23 D404 093T 6433G BAV99 SOT-23 D403 093T 6433G BAV99 SOT-23 D407 093T 6433P BAV99 D406 093T 6433P BAV99 D405 093T 6433P BAV99 D404 093T 6433P BAV99 D403 093T 6433P BAV99 ZD406 093T 39S 34 T UDZS5.6B ROHM ZD405 093T 39S 34 T UDZS5.6B ROHM FB415 093T 39S 34 T UDZS5.6B ROHM ZD401 093T 39S 34 T UDZS5.6B ROHM ZD402 093T 39S 34 T UDZS5.6B ROHM ZD403 093T 39S 34 T UDZS5.6B ROHM ZD404 093T 39S 34 T UDZS5.6B ROHM D201 093T 64S51752T BA792 715T2167 1 MAIN BOARD PCB C494 065T0603339 31 CHIP 3.3PF 50V NPO C495 065T0603339 31 CHIP 3.3PF 50V NPO C496 065T0603339 31 CHIP 3.3PF 50V NPO C497 065T0603339 31 CHIP 3.3PF 50V NPO C498 065T0603339 31 CHIP 3.3PF 50V NPO C499 065T0603339 31 CHIP 3.3PF 50V NPO C500 065T0603339 31 CHIP 3.3PF 50V NPO C501 065T0603339 31 CHIP 3.3PF 50V NPO C502 065T0603339 31 CHIP 3.3PF 50V NPO C503 065T0603339 31 CHIP 3.3PF 50V NPO Q901 057T 724 11 STP9NK65ZFP 090T6319 1 HEAT SINK 0M1T1730 8128 SCREW M3x8 090T6320 1 HEAT SINK D904 093T 60238 NIHON FCH10A15 T0-220F D904 093T 60239 FME-210B T0-220 0M1T1730 8128 SCREW M3x8 090T6320 1 HEAT SINK D905 093T 60267 SP10100 D905 093T 60516 FAIRCHILD FYPF1010DN 0M1T1730 8128 SCREW M3x8 IC901 056T 379 61 IC LD7575PS SOP-8 LEADTREND U801 056T 608 1 TL1451ACD Q804 057T 417 4 CHIP PMBS3904 BY PHILIPS Q805 057T 417 6 PMBS3906/PHILIPS-SMT Q802 057T 760 4 DTA144WKA BY ROHM SMT 39 Q801 057T 760 5 DTC144WKA BY FOHM SMT Q803 057T 763 3 AO4411L SO-8 BY AOS SMT Q803 057T 763 4 RSS050P03 R808 061V0603000 CHIPR 0OHM +-5% 1/10W R802 061V0603103 CHIPR 10K OHM+-5% 1/10W R807 061V0603103 CHIPR 10K OHM+-5% 1/10W R822 061V0603103 CHIPR 10K OHM+-5% 1/10W R816 061V0603123 CHIP 12K OHM 1/16W R806 061V0603153 CHIPR 15KOHM+-5% 1/16W R811 061V0603153 CHIPR 15KOHM+-5% 1/16W R818 061V0603272 CHIP 2.7K OHM 1/16W R817 061V0603303 CHIP 30K OHM 5% 1/16W R809 061V0603392 CHIP 3.9K OHM 1/16W R805 061V0603471 CHIPR 470 OHM+-5% 1/16W R820 061V0603471 CHIPR 470 OHM+-5% 1/16W R801 061V0603473 CHIP 47K OHM 1/16W R819 061V0603513 CHIP 51K OHM R803 061V0603513 CHIP 51K OHM R823 061V0603682 CHIP 6.8KOHM 1/16W R921 061V0805000 CHIP 0OHM 1/10W R920 061V0805102 CHIPR 1K OHM +-5% 1/8W R922 061V0805102 CHIPR 1K OHM +-5% 1/8W R926 061V0805102 CHIPR 1K OHM +-5% 1/8W R912 061V0805103 CHIP 10K OHM 1/10W R913 061V0805104 CHIPR 100K OHM+-5% 1/8W R911 061V0805152 CHIPR 1.5K OHM +-5% 1/8W R810 061V0805153 CHIPR 15K OHM+-5% 1/8W R924 061V0805240 1F 2.4K OHM 1/8W 1% R923 061V0805330 2F CHIP 33K OHM 1/10W 1% R925 061V0805360 1F 3.6K OHM 1/8W 1% F902 061V1206000 CHIP 0 OHM 1/8W F903 061V1206000 CHIP 0 OHM 1/8W R812 061V1206202 CHIP 2K 5% 1/8W R813 061V1206202 CHIP 2K 5% 1/8W R814 061V1206202 CHIP 2K 5% 1/8W R815 061V1206202 CHIP 2K 5% 1/8W R821 061V1206202 CHIP 2K 5% 1/8W R825 061V1206202 CHIP 2K 5% 1/8W R909 061V1206339 CHIP 3.3OHM 1/4W R918 061V1206470 CHIP 47OHM 5% 1/4W R917 061V1206470 CHIP 47OHM 5% 1/4W R916 061V1206470 CHIP 47OHM 5% 1/4W R915 061V1206470 CHIP 47OHM 5% 1/4W R903 061V1206684 RST CHIPR 680KOHM +-5% 1/4W R902 061V1206684 RST CHIPR 680KOHM +-5% 1/4W R901 061V1206684 RST CHIPR 680KOHM +-5% 1/4W C910 065T0805103 32 10NF/50V/0805/X7R C814 065T0805104 22 0.1UF +-10% 25V X7R 080 C807 065T0805104 22 0.1UF +-10% 25V X7R 080 C803 065T0805104 22 0.1UF +-10% 25V X7R 080 40 C802 065T0805104 22 0.1UF +-10% 25V X7R 080 C920 065T0805104 32 CHIP 0.1U 50V X7R C919 065T0805104 32 CHIP 0.1U 50V X7R C908 065T0805104 32 CHIP 0.1U 50V X7R C816 065T0805104 32 CHIP 0.1U 50V X7R C918 065T0805105 22 CHIP 1UF 25V X7R 0805 C805 065T0805105 27 CHIP 1UF 25V Y5V 0805 C909 065T0805221 32 CHIP 220PF 50V X7R 0805 C815 065T0805223 22 CHIP 0.022UF 25V X7R 0805 C808 065T0805224 22 CAIP CAP 0.22 uF 25V X7R C806 065T0805331 32 CHIP 330PF 50V X7R 0805 C813 065T0805474 22 CHIP 0.47UF 25V X7R C911 065T1206102 72 CHIP 1000PF 500V X7R C912 065T1206102 72 CHIP 1000PF 500V X7R D906 093T 64 44 S LL4148WP D907 093T 64 44 S LL4148WP D803 093T 6444S LL4148WP BY SHAWELL D805 093T 6444S LL4148WP BY SHAWELL D802 093T 39S 8 T RLZ11B LLDS ZD901 093T 39S 17 T RLZ12B LLDS ZD903 093T 39S 19 T PTZ7.5B ZD902 093T 39S 25 T RLZ5.1B LLDS D801 093T3004 1 SMAL340XXXRO 3A 40V SMA FULL P D801 093T3004501 SSA34-E3 VISHARY PW1521CPB1AIP power board U601 056T 535 3 TDA7266D Q603 057T 417 4 CHIP PMBS3904 BY PHILIPS Q602 057T 417 4 CHIP PMBS3904 BY PHILIPS Q601 057T 417 4 CHIP PMBS3904 BY PHILIPS R207 061V0603000 CHIPR 0OHM +-5% 1/10W R206 061V0603000 CHIPR 0OHM +-5% 1/10W C212 061V0603000 CHIPR 0OHM +-5% 1/10W C211 061V0603000 CHIPR 0OHM +-5% 1/10W C210 061V0603000 CHIPR 0OHM +-5% 1/10W C209 061V0603000 CHIPR 0OHM +-5% 1/10W R202 061V0603000 CHIPR 0OHM +-5% 1/10W R603 061V0603000 CHIPR 0OHM +-5% 1/10W R601 061V0603100 CHIP 10 OHM 1/16W R602 061V0603100 CHIP 10 OHM 1/16W R226 061V0603101 CHIPR 100 OHM+-5% 1/10W R225 061V0603101 CHIPR 100 OHM+-5% 1/10W R222 061V0603101 CHIPR 100 OHM+-5% 1/10W R221 061V0603101 CHIPR 100 OHM+-5% 1/10W R216 061V0603101 CHIPR 100 OHM+-5% 1/10W R219 061V0603101 CHIPR 100 OHM+-5% 1/10W R220 061V0603101 CHIPR 100 OHM+-5% 1/10W R215 061V0603101 CHIPR 100 OHM+-5% 1/10W R664 061V0603103 CHIPR 10K OHM+-5% 1/10W R658 061V0603103 CHIPR 10K OHM+-5% 1/10W R660 061V0603103 CHIPR 10K OHM+-5% 1/10W 41 R654 061V0603103 CHIPR 10K OHM+-5% 1/10W R605 061V0603103 CHIPR 10K OHM+-5% 1/10W R647 061V0603104 CHIPR 100K OHM+-5% 1/10W R646 061V0603104 CHIPR 100K OHM+-5% 1/10W R606 061V0603220 CHIPR 22 OHM+-5% 1/10W R609 061V0603223 CHIP 22KOHM 1/16W R608 061V0603333 CHIP 33K OHM 1/10W R607 061V0603392 CHIP 3.9K OHM 1/16W R610 061V0603470 CHIP 47OHM 1/16W 1% R224 061V0603471 CHIPR 470 OHM+-5% 1/16W R223 061V0603471 CHIPR 470 OHM+-5% 1/16W R218 061V0603471 CHIPR 470 OHM+-5% 1/16W R217 061V0603471 CHIPR 470 OHM+-5% 1/16W R652 061V0603473 CHIP 47K OHM 1/16W R650 061V0603473 CHIP 47K OHM 1/16W R204 061V0603750 CHIP 75OHM 1/16W R209 061V0603750 CHIP 75OHM 1/16W R210 061V0603750 CHIP 75OHM 1/16W R213 061V0603750 CHIP 75OHM 1/16W R212 061V0603750 CHIP 75OHM 1/16W R211 061V0603750 CHIP 75OHM 1/16W R205 061V0603750 CHIP 75OHM 1/16W R208 061V0603750 CHIP 75OHM 1/16W R201 061V0603750 CHIP 75OHM 1/16W C611 065T0603102 32 CHIP 1000PF 50V X7R C609 065T0603102 32 CHIP 1000PF 50V X7R C677 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C667 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C604 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C669 065T0603105 17 CHIP 1UF 16V Y5V C668 065T0603105 17 CHIP 1UF 16V Y5V C612 065T0603105 17 CHIP 1UF 16V Y5V C610 065T0603105 17 CHIP 1UF 16V Y5V C232 065T0603221 31 CHIP 220PF 50V NPO C204 065T0603224 17 CHIP 0.22UF 16V Y5V C217 065T0603331 31 CHIP 330PF 50V NPO C207 065T0603331 31 CHIP 330PF 50V NPO C206 065T0603331 31 CHIP 330PF 50V NPO C203 065T0603331 31 CHIP 330PF 50V NPO C202 065T0603331 31 CHIP 330PF 50V NPO C229 065T0603331 31 CHIP 330PF 50V NPO C228 065T0603331 31 CHIP 330PF 50V NPO C230 065T0603331 31 CHIP 330PF 50V NPO C231 065T0603331 31 CHIP 330PF 50V NPO C235 065T0603333 32 CHIP 0.033UF 50V X7R C234 065T0603333 32 CHIP 0.033UF 50V X7R C233 065T0603333 32 CHIP 0.033UF 50V X7R C227 065T0603334 17 CHIP 0.33UF 16V Y5V C226 065T0603334 17 CHIP 0.33UF 16V Y5V C225 065T0603334 17 CHIP 0.33UF 16V Y5V 42 C224 065T0603334 17 CHIP 0.33UF 16V Y5V C220 065T0603334 17 CHIP 0.33UF 16V Y5V C221 065T0603334 17 CHIP 0.33UF 16V Y5V C222 065T0603334 17 CHIP 0.33UF 16V Y5V C223 065T0603334 17 CHIP 0.33UF 16V Y5V C238 065T0603472 32 CHIP 4700PF 50V X7R C237 065T0603472 32 CHIP 4700PF 50V X7R C236 065T0603472 32 CHIP 4700PF 50V X7R C205 065T0603683 12 CHIP 0.68UF 16V X7R L206 071T 56G151 A CHIOP BEAD 150 OHM L203 071T 56G151 A CHIOP BEAD 150 OHM L202 071T 56K121 M CHIP BEAD L201 071T 56K121 M CHIP BEAD L213 071T 59B121 K CHIP BEAD L212 071T 59B121 K CHIP BEAD L210 071T 59B121 K CHIP BEAD L209 071T 59B121 K CHIP BEAD L208 071T 59B121 K CHIP BEAD L207 071T 59B121 K CHIP BEAD D406 093T 6433P BAV99 ZD408 093T 39S582 PH ZENER DIODE BZX284-C33 PHILIPS D405 093T 39S582 PH ZENER DIODE BZX284-C33 PHILIPS 715T1747 1 TUNER BOARD PCB R657 061V0603392 CHIP 3.9K OHM 1/16W R659 061V0603392 CHIP 3.9K OHM 1/16W Q1 057T 417 6 PMBS3906/PHILIPS-SMT R01 061V0603101 CHIPR 100 OHM+-5% 1/10W R08 061V0603102 CHIPR 1K OHM+-5% 1/10W R07 061V0603102 CHIPR 1K OHM+-5% 1/10W R09 061V0603821 CHIP 820 OHM 1/16W C03 065T0603101 31 CHIP 100PF 50V NPO C05 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C04 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C02 065T0603104 12 MLCC 0603 0.1UF K 16V X7R C01 065T0603225 17 CHIP 2.2UF 16V Y5V FB02 071T 56Z601 CHIP BEAD 600 OHM FB03 071T 56Z601 CHIP BEAD 600 OHM FB04 071T 56Z601 CHIP BEAD 600 OHM D01 093T 6432S IN4148W D03 093T 6432S IN4148W D05 093T 39S 34 T UDZS5.6B ROHM D04 093T 39S 34 T UDZS5.6B ROHM 715T1817 1 I.R BOARD PCB R03 061L0603180 0F RES 180R 1/10W 1% SMT 0603 R04 061L0603240 0F CHIPR 240 OHM 1/10W R06 061L0603470 0F 470 OHM 1% 1/10W R09 061L0603680 0F RST SM 0603 RC22H 680R PM1 R R02 061V0603150 0F CHIP 150 OHM 1/16W 1% R05 061V0603330 0F RST CHIPR 330 OHM +-1% 1/10W C04 065T0603101 31 CHIP 100PF 50V NPO 43 ZD01 093T 39S 34 T UDZS5.6B ROHM 715T1914 2 KEY BOARD PCB FB4 061V0603000 CHIPR 0OHM +-5% 1/10W FB3 061V0603000 CHIPR 0OHM +-5% 1/10W R2 061V0603391 CHIP 390 OHM 1/16W R1 061V0603391 CHIP 390 OHM 1/16W C2 065T0805225 17 CHIP 2.2UF 16V Y5V C1 065T0805225 17 CHIP 2.2UF 16V Y5V FB1 071T 56U601 BEAD 600 OHM FB2 071T 56U601 BEAD 600 OHM 715T1956 1 EARPHONE BOARD PCB CN901 006T 31500 EYELET T901 006T 31502 1.5MM RIVET Q901 006T 31502 1.5MM RIVET L902 006T 31502 1.5MM RIVET L901 006T 31502 1.5MM RIVET C904 006T 31502 1.5MM RIVET IC903 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC R910 061T 17210052T 100HM 5% 1/4W R904 061T 17210452T RST CFR 100KOHM +-5% 1/4W R919 061T 17247052T 47OHM 5% 1/4W C905 065T 2K152 1T6921 1.5NF/2KV Y5P +-10% C906 067T 2152207NT GP LOW ESR 22UF+-20% 50V BY CHEMI C906 067T 2152207RT 22UF +-20% FB901 071T 55 29 BEAD F901 084T 56 1 FUSE 2A 250V WICKMANN D902 093T 6038T52T FR103 J906 095T 90 23 TIN COATED J808 095T 90 23 TIN COATED J809 095T 90 23 TIN COATED J901 095T 90 23 TIN COATED J904 095T 90 23 TIN COATED J905 095T 90 23 TIN COATED J801 095T 90 23 TIN COATED J802 095T 90 23 TIN COATED J803 095T 90 23 TIN COATED J804 095T 90 23 TIN COATED J805 095T 90 23 TIN COATED J806 095T 90 23 TIN COATED J807 095T 90 23 TIN COATED J907 095T 90 23 TIN COATED J908 095T 90 23 TIN COATED J909 095T 90 23 TIN COATED J910 095T 90 23 TIN COATED J911 095T 90 23 TIN COATED J912 095T 90 23 TIN COATED J913 095T 90 23 TIN COATED 715T1870 E 2 POWER BOARD PCB 44 8. PCB LAYOUT 8.1 主板 715T2167-1 45 46 8.2 电源板 715T1870-E-2 47 8.3 Tuner 板 715T1747-1 48 49 50 8.4 遥控板 715T1817-1 51 8.5 耳机板 715T1956-1 8.6 按键板 715T1914-2 52 9 电路图 9.1 主板 715T2167-1 R485 10k + C401 10uF/16V C487 270P REF R497 4.7k REF C483 33P +5V_SW TV_G PB_CB R492 0 OHM +5V_SW PR_CR C471 100P + C402 10uF/16V + C403 10uF/16V REF R486 10k R490 130 OHM R504 75 HD_Y Q406 BC847B 1 3 2 R491 130 OHM R487 10k R503 100 REF ROUT REF TV_R +5V_SW REF FB412 B0805/0 REF REF R493 0 OHM C472 100P R494 130 OHM GOUT REF R509 nc Q404 BC847B 1 3 2 REF R511 nc BOUT Q401 BC847B 1 3 2 C485 270P REF TV_B R498 4.7k + C404 10uF/16V FB410 B0805/0 Q405 BC847B 1 3 2 YUV_TV_SW R506 75 REF REF R496 4.7k R489 10k R508 100 REF R499 4.7k R505 75 R495 0 OHM C473 100P REF REF R501 4.7k C484 270P + C406 10uF/16V C486 33P REF R484 10k REF REF REF REF R488 10k U402 PI5V330W 2 3 5 6 11 10 13 1 14 8 12 9 7 4 16 15 S1A S2A S1B S2B S1C S2C S2D N S1D GND DD DC DB DA VCC O REF Q402 BC847B 1 3 2 + C405 10uF/16V R510 nc R507 100 REF C488 33P 01 1 YPrPb-SWITCH AOC (Top Victory) Electronics Co., Ltd. A3 1 14 Thursday , May 25, 2006 Title Size Document Number Rev Date: Sheet of REF Q403 BC847B 1 3 2 R502 4.7k FB411 B0805/0 53 SCIL1 PC AUDIO FB119 150 OHM R132 15k C161 100P +5V_SW C2IN C168 100P AGND SDA FB121 150 OHM SCL Y2IN SCOR1 STATAV1&D_DECT3 D_DECT REF +12V D_DECT1 CVBSO2 SCIR1 S_CTL PR_CR MUTE +5V 02 CONNECTOR AOC (Top Victory) Electronics Co., Ltd. A3 2 14 Thursday , May 25, 2006 Title Size Document Number Rev Date: Sheet of FBLIN C171 100P esd SCOL1 PCIR CN114 CONN 1 2 3 4 5 6 7 8 Y1SCART PCIL SVIDEO_CTR_1 PB_CB MOR HDIL IF MUTE CN107 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 36 39 38 40 41 42 43 44 R134 10K ASTB SVIDEO_CTR_2 R133 10K AGND HD_Y AGND MOL FB120 150 OHM KEYBOARD SCIL2 C169 100P MOL +5V_SW MOR J102 PHONEJACK 1 2 3 4 5 +12V_SW FB122 150 OHM AV1 KEYB SCIR2 AGND HDIR AGC CN101 6PIN/2.0mm 1 2 3 4 6 5 C170 100P ASTB AGND C172 100P C173 100P REF R131 15k FB118 150 OHM REF C162 100P Y REMOTE AGND FB123 150 OHM 54 +5V SDA R522 100 SCL VSDA R540 4.7k ISP_SCL R552 22K U407 74HC4052D 12 14 15 11 1 5 2 4 6 10 9 13 3 16 8 7 X0 X1 X2 X3 Y0 Y1 Y2 Y3 EN A B X Y VDD GND VEE VSCL D409 1N4148 R560 2k 03 1 IIC SWITCH AOC (Top Victory) Electronics Co., Ltd. A4 3 14 Thursday , May 25, 2006 Title Size Document Number Rev Date: Sheet of Q418 PMBS3904 3 2 1 C491 100P Q415 PMBS3904 3 2 1 R541 4.7k R534 1k D410 1N4148 ISP_SDA R535 1k ON_OFF UPDATE POWER SUPPLY FROM +5V_SW TO +5V IIC_SEL FB416 B0805/0 +5V R551 100 +5V 55 REF GAIN Q414 PMBS3904 3 2 1 VGA-V +3.3Vstb R543 47k R537 1K REF RXD REF REF R532 10k D405 BAV99 1 3 2 REF R527 100k R545 100 R519 75 OHM REF C479 1u IIC_SEL REF REF C474 100P +5V Ext_Hsy nc_sel ZD401 5.6V 1 2 R521 75 C476 12P REF R531 10K VGA_HS C480 1u C477 12P REF D402 1N4148 1 2 R526 100 REF REF R548 2.7k D401 BAV70 3 1 2 TXD FB413 B0805/0 REF ZD402 5.6V 1 2 R513 0 U404 PI5V330W 2 3 5 6 11 10 13 1 14 8 12 9 7 4 16 15 S1A S2A S1B S2B S1C S2C S2D N S1D GND DD DC DB DA VCC O MDX U302 74HC4052D 10 9 16 12 14 15 11 1 5 2 4 7 8 3 13 6 0 1 VDD 0 1 2 3 0 1 2 3 VEE VSS OUT OUT G4 VGA_TV_SW Hout D406 BAV99 1 3 2 R516 0 REF REF R529 100k REF D408 1N4148 1 2 TV_HS ZD405 5.6V 1 2 C469 0.1u R547 2.7k R538 1K REF ADC_VAA REF TV_B TV_R C492 0.1u VDRB RAIN REF VGA_VS R518 75 OHM R528 100k REF REF AHSYNC VGA_VS C490 27P TV_VS REF C478 12P REF TV_HS C470 100n ZD406 5.6V 1 2 D403 BAV99 1 3 2 +5V_SW ISP_SCL R514 0 +5V R524 100 TV_VS R520 100 CN105 DB15 8 15 7 14 6 13 5 12 4 11 3 10 2 9 1 16 17 REF VGA_HS R523 100 G B BAIN R544 75 R515 0 C489 27P R550 0 REF ADC_VAA VGA-V +5V_SW REF R R546 100 R512 75 ISP_SDA R525 100 REF VGA_TV_SW C482 1u AVSYNC FB415 BA792 TV_G ZD404 5.6V 1 2 R483 100 REF AVI_DET 04 1 PC INPUT AOC (Top Victory) Electronics Co., Ltd. A3 4 14 Thursday , May 25, 2006 Title Size Document Number Rev Date: Sheet of +3.3Vstb Q412 PMBS3904 3 2 1 R530 47k Q413 PMBS3904 3 2 1 R533 10k ADC_VAA C481 1u REF +5V R542 0 REF FB409 B0805/0 REF PC_DET R536 1K R549 0 ZD403 5.6V 1 2 C493 0.1u U301 M24C02WMN6 1 2 3 4 5 6 7 8 A0 A1 A2 GND SDA SCL WP VCC FB414 B0805/0 C475 100P REF AVI_DET D407 BAV99 1 3 2 ZD407 5.6V 1 2 REF REF D404 BAV99 1 3 2 FB408 B0805/0 56 C252 0.1uF FB204 600 C249 0.1uF C254 0.1uF GND1 C253 0.1uF C245 0.01uF C302 0.33uF Vdrb + C222 100u/16V C292 0.22uF VIFIN1 Q202 BC847B 3 2 1 R284 47K VIFIN2 C248 0.1uF + C224 10u C215 5P SIFIN1 TUNGND +5V_SW R281 4.7K R294 0 C290 0.22uF 05 1 Decoder-A AOC (Top Victory) Electronics Co., Ltd. A3 5 14 Thursday , May 25, 2006 Title Size Document Number Rev Date: Sheet of R285 47K REF FB207 600 VIFIN1 R201 0 GND1 DECDIG R256 10K DIG1 R269 1K R213 1.2K U202K3953M 1 2 3 4 5 R273 22 C255 0.1uF +3.3Vstb R254 100K TUNGND C217 1.5u R223 100 FB205 600 FB203 600 + C218 100u R212 1.2K SIFIN2 R265 12K FB202 600 C291 0.22uF DIG1 GND1 VIFIN2 +1.8V_1 R215 10 AGC R211 1.2K REF SAW_SW Q201 BC847B 3 2 1 L203 560nH C251 0.1uF R272 1M C246 0.1uF SIFIN1 R257 10K C250 0.1uF R279 39K C244 0.0068uF R287 680 DIG1 SIFIN2 FB201 600 U203 K9650M 1 2 3 4 5 IF U401C LOCI T23 R23 R24 P23 P24 P25 N23 N25 N24 N26 M26 M25 M24 L23 L26 L24 K26 K25 J26 J25 H26 K24 K23 G26 H25 J24 J23 L25 H23 G25 H24 M23 VSSP2 VSSC4 VDDC4 VDDA3 VREF_POS_LSL VREF_NEG_LSR+HPR VREF_POS_LSR+HPR VREF_NEG_HPL+HPR VREF_POS_HPR XTALIN XTALOUT VGUARD|SWIO DECDIG VP1 PH2LF GND1 SECPLL DECBG EWD|AVL VDRB VDRA VIFIN1 VIFIN2 VSC IREF GNDIF SIFIN1|DVBIN1 PH1LF SIFIN2|DVBIN2 AGCOUT EHTD GND1 +5V_SW1 X201 24.576 XTAL2LI C247 0.1uF C216 5P + C225 10u C289 0.22uF D201 BA792 57 SOL1 +5V_SW1 C296 0.47uF R224 100 IFVO1 C256 0.1uF C306 0.47uF C202 47pF C207 47pF SCIL1 C308 0.47uF C264 0.1uF Q417 PMBS3904 3 2 1 C201 47pF R207 0 C233 2.2uF C259 100P C209 47pF PCIL R293 NC 06 1 DECODER-B AOC (Top Victory) Electronics Co., Ltd. A3 6 14 Thursday , May 25, 2006 Title Size Document Number Rev Date: Sheet of GND4 R554 100 SCIR2 HDIR SCIR1 Q416 PMBS3904 3 2 1 C210 47pF L602 6.8uH C206 47pF CVBSO2 C307 0.47uF MOL R208 0 PCIR C258 47pF R558 150 GND2 +5V_SW AV1 IFVO R559 1k REF C261 0.1uF R288 75 Y2IN TUNGND R258 10K SCOR1 C317 47pF R278 390 GND2 + C226 10u C262 0.1uF REF GND4 C263 0.1uF C260 0.1uF R266 15K C204 47pF MOL C294 0.22uF C2IN C304 0.47uF C235 0.1uF U401D LOCI G24 F25 F24 F23 E25 E24 E23 D24 C24 B24 D23 D22 C22 D21 B23 C21 B21 C20 B20 A20 B19 D19 C19 D18 C18 C17 D17 A23 D16 C16 B18 C23 REFO|REFIN AUDIOIN5L AUDIOINR AUDOUTSL AUDOUTSR DECSDEM QSSO|AMOUT|AUDEEM GND1 PLLIF SIFAGC DVBO|IFVO|FMRO VCC8V AGC2SIF VP2 IFVO|SVO|CVBS1 AUDIOIN4R CVBS4|Y4 C4 AUDIOIN2L AUDIOIN2R CVBS2|Y2 AUDIOIN3L AUDIOIN3R CVBS3|Y3 C2|C3 AUDOUTLSL AUDOUTLSR AUDIOIN4L AUDOUTHPL AUDOUTHPR CVBSO|PIP DVBO|FMRO GND2 C257 0.1uF IFVO R553 1.5K SOL1 R203 0 R205 0 C211 47pF FOR NTSC R226 100 R206 0 SOR1 TP101 IFVO1 R555 100 MOR SCIL2 C318 47pF C309 100pF C208 47pF R227 100 GND2 Y1SCART SOR1 R204 0 C319 47pF C203 47pF R267 15K C205 47pF HDIL TUNGND C293 0.22uF C305 0.47uF GND2 SCOL1 C295 0.47uF R557 100 R228 100 R260 10K R556 100 + C234 4.7u FB209 600 U409 UR 1 2 3 C232 2.2uF R259 10K R261 10K R292 NC C303 0.47 MOR C240 0.0039uF 58 DIG4 R262 10K R230 100 C212 47pF FB212 600 + C229 10u R220 10 GND3 R235 100 GND5 C239 0.001uF C268 0.1uF C297 0.22uF UOUT R308 NC YOUT PB_CB FB216 600 BOUT C266 0.1UF C321 nc VOUT R221 100 + C221 100u SANDC DIG5 C275 0.1uF UIN C270 0.1UF GOUT PR_CR FB215 600 +3.3Vstb +1.8V_2 C267 0.1uF C320 nc C265 0.1uF + C227 10u U401E LOCI B17 B16 A16 C15 D15 B15 A15 B14 E26 F26 T25 U24 U23 V24 V23 L16 W24 W23 Y24 Y23 Y25 M16 N16 N15 P15 P16 R15 L15 R16 T15 T16 T26 SVM FBISO|CSY HOUT VSSCOMB VDD_COMB VIN UIN YIN YSYNC YOUT UOUT INSSW3 R|Pr|N3 G|YIN3 B|Pb|N3 VP3 BCLIN BLKIN RO GO BO VDDA1 VREFAD_NEG VREFAD_POS VREFAD GNDA VDDA GND1 VDDA2 VSSadc VDDadc VOUT C283 0.1uF R237 100 C276 0.1uF 07 1 DECODER-C AOC (Top Victory) Electronics Co., Ltd. A3 7 14 Thursday, May 25, 2006 Title Size Document Number Rev Date: Sheet of GND3 FB214 600 C274 0.1UF + C230 10u R209 0 Hout R286 47K YIN R218 100 GND5 FB210 600 C311 22pF C213 47pF YIN GND3 REF VIN C312 22pF C282 0.1uF UIN C238 0.001uF R234 100 YOUT C284 0.1UF FBLIN C269 0.1UF R233 100 +5V_SW1 C278 0.1uF VOUT FB213 600 U201 TDA9178T/N1 2 10 12 13 23 24 8 9 11 14 16 17 19 21 22 20 15 1 3 4 5 6 7 18 2 10 12 13 23 24 UIN VIN SCL SDA VOUT UOUT YOUT SOUT CF VCC DECDIG SC ADEXT1 ADEXT2 ADEXT3 YIN ADR VEE +5V_SW1 +8V REF R309 NC R236 100 C214 47pF UOUT R307 NC R219 100 R231 100 C272 0.1UF + C219 100u C322 nc REF R232 100 C271 0.1UF R275 27K C273 0.1uF VDDA1 SANDC DIG3 R229 100 ROUT REF SDA SCL C281 0.1UF C277 0.1uF + C220 100u FB217 600 + C228 470u FB211 600 C310 22pF HD_Y C280 0.1uF DIG1 VIN C279 0.1UF 59 PC_DET U403 AT24C32 1 2 3 4 5 6 7 8 A0 A1 A2 GND SDA SCLK WP VCC C298 0.22uF Ext_Hsy nc_sel 08 1 DECODER-D AOC (Top Victory) Electronics Co., Ltd. B 8 14 Thursday , May 25, 2006 Title Size Document Number Rev Date: Sheet of R301 10K +3.3Vstb C285 0.1uF REF R296 3.3k R263 10K STATAV1&D_DECT3 Reset VGA_TV_SW D_DECT1 R251 100 R302 10K R270 1K REF R243 100 R297 3.3k FB218 600 DIG1 +5V C287 0.1uF DIG2 R290 nc FB221 600 WP SCL C301 0.22uF WP R268 15k R244 100 U401F LOCI AA25 AA24 AA23 AC17 AD17 AE18 AD18 AC18 AF18 AF19 AE19 AC19 AC20 AF20 AE20 AF21 AE21 AD21 AC21 AC22 AF22 AE22 AD22 AF23 AE23 AC23 AD23 AD20 AF24 AE24 M15 AD19 AE25 INT0|P0.5 P1.0|INT1 P1.1|T0 VDDC2 VSSC2 P0.4|I2SWS P0.3|I2SCLK P0.2|I2SD02 P0.1|I2SD01 P0.0|I2SDI1|0 P1.3|T1 P1.7|SDA VDDP+B183 P2.0|TPWM P2.1|PWM0 P2.3|PWM2 P3.0|ADC0 P3.1|ADC1 VDDC1 DECV1V8 P3.2|ADC2 P3.3|ADC3 VSSC|P P2.4|PWM3 P2.5|PWM4 VDDC3 VSSC3 P2.2|PWM1 P1.2|INT2 P1.4|RX VDDA1 P1.6|SCL P1.5|TX FB220 600 ASTB R238 100 MUTE + C231 10u DIG1 C286 0.1uF FB116 B1206/0 C299 0.22uF TXD R274 100 DIG1 RXD R289 100 R276 100 R264 10K NC C288 0.1uF FB219 600 +3.3Vstb R222 10 R250 100 YUV_TV_SW R271 1K SDA +3.3Vstb DIG1 PanelVDD_EN +3.3Vstb R295 10k S_CTL R252 100 R247 100 R242 100 nc R214 1.2K DIG2 VDDA1 +3.3Vstb SDA R291 100 R248 100 KEYB R239 100 nc R241 100 +3.3Vstb SAW_SW REMOTE R210 0 FB117 NC D_DECT SCL C237 0.22u R253 100 +1.8V_1 +1.8V_1 SVIDEO_CTR_2 DIG1 +1.8V_1 R245 100 R310 nc ON_OFF R249 100 SVIDEO_CTR_1 R240 100 60 +3.3V_IO RAIN BAIN C464 22n R413 4k7 6745_RST SCALER_B 6745_RST SCALER_G VDDA_PPLL SCALER_G XTAL2LI +3.3V_PLL C465 33n R410 47R R419 3.3k FER_B C457 10pf FER_R R414 4k7 NC C466 33n +3.3V_IO C462 33n AHSYNC VSCL C460 22p R416 4k7 +1.8V_PPLL R415 4k7 U401A LOCI J3 G1 F1 AF9 J4 H3 G2 F2 G3 H4 E1 AA3 E2 F3 G4 D2 E3 D3 F4 D4 E4 B3 AE14 C4 B4 A4 C5 D5 B5 A5 C6 D6 B6 A6 B7 D7 C7 D8 C8 A7 B8 A8 L14 M14 A9 B9 B10 L13 C10 A11 B11 C11 K4 J2 H1 J1 K2 L4 A1 A2 L3 A10 A17 M2 A18 A19 M3 A21 A22 L1 A24 L2 M1 N4 N3 P4 N2 N1 P3 P2 P1 R3 R4 R2 R1 T1 T2 U1 T3 T4 V1 U2 U3 U4 V4 V2 V3 W1 W2 W3 Y1 Y2 AA1 AA2 NC43 VDDA_PPLL VSSA_PPLL INT_N/GPIO(7) RST_N GPIO()09/ACLK NC42 SDA/GPIO(13) SCL/GPIO(12) GPIO(4)/PWM1/TCP_TDO GPIO(3)/TRST VDD_IO1 VSS_CORE7 VSSA_XTAL XTAL1 XTAL0 VDD_XTAL GPIO(2)/TCK VSS_CORE6 NC55 GPIO(2)/T1/TD1 GPIO(0)/T0/TMS T_ENABLE NC41 NC40 NC39 NC38 NC37 NC36 VSS_CORE5 VDD_CORE5 VSS_IO3 VDD_IO3 VSS_CORE4 VDD_CORE4 NC35 NC34 NC33 NC32 NC31 NC30 NC29 NC28 NC27 NC26 NC25 NC24 NC23 NC22 NC21 NC20 NC19 VSS_CORE3 VDD_IO0 VDD_IO01 KBD0 KBD1 PWM0 NC45 NC46 VDD_CORE11 NC47 NC48 VSS_CORE11 NC49 NC50 VSS_CORE01 NC51 NC52 TXD/GPIO(6) NC53 VSS_IO31 VDD3V3_RGB2 VSSA_RGB2 IN_B REF_B VSSA_ADC_B VDDA1V8_ADC_B AVI_TEST VDD3V3_RGB1 VSSA_RGB1 IN_G REF-G VSSA_ADC_G VDDA1V8_ADC_G VDD3V3_IN VSSA_CLEAN VDD_CORE0 RB|AS SOGIN VDD3V3_RGB0 VSSA_RGB0 IN_R REF_R VSSA_ADC_R VDDA1V8_ADC_R VDD3V3_LPLL VDD1V8_LPLL VSSA_CLEAN_LPLL VSSA_LPLL AHS AVS ASCL/GPIO14 ASDA/GPIO(15) +1.8V_XTL AVSYNC VSDA C439 220p +3.3V_IO R420 3.3k IIC_SDA C461 22p C438 220p R418 82k R217 100 R407 10E C468 33n R406 10E R408 10E SCALER_B SCALER_R +1.8V_ADC C458 10pf FER_B R409 12K 1/16W SCALER_R C459 10pf C456 100p IN_SOG FER_G AVI_DET +1.8V_CORE R411 47R GAIN C463 33n +1.8V_CORE IIC_SCL PanelVDD_EN BL_ADJ X401 24.576MHZ FER_G IN_SOG +3.3V_IO R412 47R FER_R 09 1 SCALAR-A AOC (Top Victory) Electronics Co., Ltd. A3 9 14 Thursday , May 25, 2006 Title Size Document Number Rev Date: Sheet of +3.3Vstb + C455 10u BL_EN C467 33n +3.3V_AVI 61 A(14) C495 0.1u U406 SST39VF020B 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 28 27 26 25 24 23 22 21 20 19 18 17 32 31 30 29 RST A16 A15 A12 A7 A6 A5 A4 A3 A2 A1 A0 D0 D1 D2 GND A13 A8 A9 A11 OE A10 CE D7 D6 D5 D4 D3 VCC WE A17 A14 C503 0.1u A(1) C500 0.1u A(7) FLASH_RST A(17) C498 0.1u C501 0.1u RSN1 RSN8 R450 10k RSP4 RP409 22x 1 2 3 4 8 7 6 5 +3.3Vs_SW A(2) RSN2 A(17) A(3) RSN6 A(16) R452 10k A(5) D(1) D[0..7] RP411 22x 1 2 3 4 8 7 6 5 RSP2 PSEN_6745 D(2) D(1) C437 100n RSP0 PSEN_6745 A(0) FLASH_WR A(8) A[0..17] RSP8 A(10) RSN7 A(9) +3.3Vs_SW PSEN_6745 R457 47R R461 100 D[0..7] A(4) A(13) D(7) D(0) D(3) C496 0.1u RSN0 RSN3 FLASH_OE FLASH_RST C435 100n R460 100 R459 100 R458 47R A(3) RSP7 A(1) RSN5 +3.3V_IO WR_6745 IIC_SDA 6745_RST A(12) C497 0.1u SCL D(3) A(8) A(2) D(0) R451 10k +5V D(7) +1.8V_CORE RP407 22x 1 2 3 4 8 7 6 5 RSN4 RSP3 RSN9 R455 10k A(4) D(2) RP410 22x 1 2 3 4 8 7 6 5 CN104 STOCKO 4P 1 2 3 4 A(15) D(4) C499 0.1u A[0..17] D(6) D(5) FLASH_OE A(0) A(6) WR_6745 D(4) RSP6 IIC_SCL A(12) FLASH_WR A(11) A(9) D(5) D(6) +3.3Vs_SW A(14) U401B LOCI L12 L11 D10 C9 M13 D12 C12 B12 D11 A12 A13 D13 D14 C13 M12 M11 B13 D9 C14 N13 N14 A14 N12 N11 P12 P11 P13 R11 R12 R13 R14 P14 T14 T13 T11 T12 AE17 AC16 AD16 AE16 AF16 AC15 AD15 AE15 AF15 AF14 A3 AC14 AD14 AD13 AE13 AF13 D1 AB1 AB2 AC1 AC2 AD1 AC3 AE1 AB4 AE2 AD3 AC4 A25 AF2 AE3 AD4 AF3 AC5 AE4 AD5 AF4 AE5 AC6 AF5 AD6 AE6 AC7 AF6 AD7 AE8 AE7 AC8 AD8 AF7 AF8 AC9 AD9 AE9 H2 AC10 AD10 AE10 AF10 AC11 AD11 AE11 AF11 AC12 AD12 Y4 AE12 AF12 K1 VSS_LVDS3 RSN7 RSN8 RSN9 NC14 VSS_LVDS21 VSS_LVDS11 VDD_LVDS3 RSPS NC59 NC58 NC56 NC50 VDD_LVDS2 NC44 RSP7 VSS_LVDS2 RSP9 VDD_LVDS1 RSN6 RSP6 VSS_LVDS1 RSN5 RSP5 RSN4 RSP4 VDD_LVDS0 RSN3 RSP3 RSN2 RSP2 VSS-LVDS0 RSN1 RSP1 RSN0 RSP0 VDD_CORE2 NC12 NC11 NC10 NC9 VDD_CORE51 VDD_CORE41 VDD_CORE31 ADD_CORE21 VSS_CORE71 VSS-CORE51 VDD_CORE3 VSS_CORE31 NC8 VDD_IO11 VDD_IO21 RXD/GPIO(5) NC57 VDD_CORE1 NC3 IAPMUTE D7 D6 D5 D4 D3 D2 VSS_IO0 NC54 D1 D0 VDD_CORE0 VSS-CORE0 A0/CFG0 A1/CFG1 A2/CFG2 A3/CFG3 A4/CFG4 A5/CFG5 A6/CFG6 A7/CFG7/RSTOUT WR_N/GPIO(8) RDPSEN_N A8/CFG8/CLKOUT A9/CFG9/PWM2 A10/CFG10 A11/CFG11 VDD_XORE1 VSS_CORE1 A12/CFG12 A13/CFG13 A14/CFG14 A15/CFG15 A16/GPIO(10) VSS_CORE41 NC4 VSS_IO1 VDD_IO2 NC5 VSS_CORE21 NC6 NC7 VSS_IO01 VSS_IO11 VSS_IO21 VDD_CORE01 VSS_CORE2 VSS_IO2 A17/GPIO(11) RSP5 R449 10k A(5) C502 0.1u A(6) A(11) A(13) C494 0.1u +3.3Vs_SW RP408 22x 1 2 3 4 8 7 6 5 10 1 SCALAR-B AOC (Top Victory) Electronics Co., Ltd. A3 10 14 Thursday , May 25, 2006 Title Size Document Number Rev Date: Sheet of RSP9 WR_6745 A(10) +3.3V_LVDS SDA A(7) A(15) RSP1 A(16) 62 RSP6 CN113 12*2PIN/2.0mm 1 3 5 7 9 11 13 15 17 19 21 23 2 4 6 8 10 12 14 16 18 20 22 24 RSN6 RSP5 RSP3 RSN8 R429 0R 12 1 PANEL INTERFACE AOC (Top Victory) Electronics Co., Ltd. A3 1 4 Thursday , May 25, 2006 Title Size Document Number Rev Date: Sheet of RSN0 RSN7 RSN5 + C454 470uF/16V RSP7 RSP0 RSN2 RSN1 RSN9 RSP2 RSN8 RSP9 RSN3 RSN4 RSN6 RSP4 RSP2 RSP4 RSP8 RSP9 RSP7 RSP1 RSP5 RSN3 RSN5 RSP8 RSN0 RSN1 RSN4 RSP1 PANEL_VDD RSN7 RSP6 RSP0 C445 100n RSN9 RSP3 RSN2 63 +5V_SW GND4 ON_OFF + C153 47u D101 BAS16 NC + C154 470u/16V R116 1k +12V + C167 1000u/16V + C147 10u R124 22k +5V_SW +12V +3.3V_IO R119 2.2 +3.3Vstb REF C156 0.1uF Q107 PMBS3904 3 2 1 L204 10uH +5V +5V_SW + C165 47u/16V R561 20 2W 　 +1.8VS_SW: For LOC1-SCALAR +12V_SW DIG1 Q111 AO3401 R135 1.2K + C143 100u Q114 BSH111 NC C142 220p U105 AP1117E5.0YL 3 2 1 4 VIN VOUT GND CASE GND1 R105 4.7K U101 LM1117MP-1.8 3 2 1 4 VIN VOUT GND CASE +3.3Vs_SW R121 22k R125 22k NC +5V REF + C148 10u PanelVDD_EN +8V: For TDA9178(Picture improve) RESET R115 1k Q113 BSH111 NC C158 0.068u R113 15k Q104 BC8478 3 2 1 DIG4 C134 0.1uF Q116 PMBS3904 3 2 1 +3.3Vs_SW PGND C138 0.1uF 13 1 POWER AOC (Top Victory) Electronics Co., Ltd. A3 13 14 Monday , July 17, 2006 Title Size Document Number Rev Date: Sheet of REF Q105 BC8478 3 2 1 R111 150K NC BL_EN R114 15K NC DIG1 Q109 PMBS3904 3 2 1 R107 4.7k R103 10k +12V_SW U102 LM1117MP-3.3 3 2 1 4 VIN VOUT GND CASE +3.3Vs_SW +3.3Vstb REF REF FB104 600 REF C139 0.1uF REF FB101 B1206/0 CN103 10PIN 2.5MM 1 2 3 4 5 6 7 8 9 10 GND2 R122 22k 1 3 4 5 L101 L Q102 BC557B 3 2 1 REF C166 0.1u +1.8V_1 TUNERGND FB103 NC C157 0.1uF +8V PGND DECDIG + C150 47u Q103 BC557B 3 2 1 DIG1 FB102 NC +1.8VS_SW REF AGND R106 100k +5V_SW DIG3 DIG5 R108 10k C133 0.1uF NC C145 0.1uF Q108 PMBS3904 3 2 1 REF C164 0.1u +12V C135 0.1uF DIG1 BL_ADJ R136 6.2K +3.3Vstb R120 2.2 +1.8V_2 REF U103 LM1117MP-3.3 3 2 1 4 VIN VOUT GND CASE C140 0.22uF +5V_SW C141 0.22uF PGND C136 0.1uF R110 10k + C152 100u/16V DIG1 ON_OFF R118 2.2 + C151 47u DIG2 R127 3.3K REF +3.3Vstb R112 15k +5V GND3 GND5 +5V_SW1 1 3 4 5 L102 L + C144 100u REF R126 3.3K REF REF +12V_SW R101 47k R117 2.2 Q112 AO4411 1 2 3 4 5 6 7 8 S S S G D D D D FB115 B0805/600 PANEL_VDD C155 1u DIG1 +5V R129 NC C163 0.1uF REF R130 22k R102 100k Q101 AO4411 1 2 3 4 5 6 7 8 S S S G D D D D C159 0.1u + C149 10u R109 10k Q106 PMBS3904 3 2 1 R123 22k REF U104 AZ1117H-ADJ 3 2 1 VI VO ADJ + C146 100u DIG1 R104 10k C160 0.1u C137 0.1uF R128 NC +3.3Vs_SW: For LOC1-SCALAR&Flash&Panel&Emluator 64 +1.8VS_SW C110 100n +1.8V_PPLL REF C129 100n C121 100n C124 100n +1.8V_XTL + C103 22u/6v 3 C106 100n +3.3Vs_SW C131 100n FB108 BLM21A102S C107 100n +1.8VS_SW + C101 10u/10V FB111 BLM21A102S +1.8V_ADC FB112 BLM21A102S +1.8V_PPLL +3.3V_AVI FB110 BLM21A102S +3.3Vs_SW C114 100n C128 100n C116 100n C112 100n C120 100n +1.8VS_SW C130 100n + C102 22u/6v 3 C117 100n + C105 22u/6v 3 C115 100n C111 100n +3.3V_PLL C119 100n + C104 22u/6v 3 C127 100n C126 100n C113 100n FB113 BLM21A102S +1.8V_CORE FB107 BLM21A102S C132 100n FB114 BLM21A102S FB105 150 OHM C122 100n C125 100n C109 100n 14 1 SCALAR POWER AOC (Top Victory) Electronics Co., Ltd. A4 14 14 Thursday , May 25, 2006 Title Size Document Number Rev Date: Sheet of C108 100n FB106 BLM21A102S VDDA_PPLL +3.3V_LVDS C118 100n +1.8VS_SW +3.3V_IO FB109 BLM21A102S C123 100n 65 9.2 电源板 715T1870-E-2 CN901 CONN 087T 501 32 S 1 2 3 + C914 1000uF/25V R914 0.39 2W 　 ON/OFF ZD902 HZ5.1 FB901 BEAD R909 R922 1K 0805 　 R921 0 0805 　 ! R912 10K 0805 　 R902 680K 1/8W 　 + C913 1000uF/25V ! R916 47 1/8W 　 D906 LL4148 C918 1uF/0805 ! 715T1870-E-2 NR901 NTCR LD7575 IC901 LD7552 4 8 1 6 2 3 5 + C916 1000uF/25V R903 680K 1/8W 　 L901 1 4 2 3 ! C912 0.001uF/500V/1206 ! C910 103/0805 R908 100K 2W 　 R923 33K 0805 　 ! C903 0.47uF/275V + C915 470uF/25V + C917 470uF/25V C919 0.1uF/0805 ! + C904 ZD903 SML4736 + C906 22uF/50V D907 LL4148 C920 0.1uF/0805 D AOC (Top Victory) Electronics Co., Ltd. B 1 2 Monday , July 31, 2006 Title Size Document Number Rev Date: Sheet of VAR901 Varistor/470V/10A 12V L904 ! R910 D902 FR103 ! R925 3.6K 0805 　 R915 47 1/8W 　 ! +5V F903 4A/32V ! SW901 ! ZD901 HZ13B F902 3A/32V C921 102PF/250V DIM IC902 PC123FY82 4P 1 2 4 3 D901 FR107 R924 2.4K 0805 　 R913 L903 ! R926 1K 0805 　 R904 R920 1K 0805 　 CN902 CONN 1 2 3 4 5 6 7 8 9 10 R917 47 1/8W 　 ! C911 0.001uF/500V/1206 C902 102PF/250V ! +5V Q901 2SK3469 1 2 3 C901 102PF/250V ! PW1521CPB1AIP ! +12V R901 680K 1/8W 　 D905 SRF20150C L902 1 4 2 3 IC903 AZ431 - + DB901 U4KB80R 2 4 3 1 O O O T901 1 9 3 5 6 7 8 10 ! C909 220pF/0805 D904 SRF20150C ! R911 1.5K 0805 　 R919 ! C905 1500P/1KV R918 47 1/8W 　 F901 2A 250V C908 0.1uF/0805 66 R820 470Ω 1/10W CN801 CONN 1 2 C816 0.1uF/50V R823 10KΩ 1/10W R805 470Ω 1/10W + C801 470uF/25V C811 22pF/3KV D805 LL4148WP R801 47KΩ 1/10W R818 2.7KΩ 1/10W Q803 AO4411 1 2 3 4 8 7 6 5 S S S G D D D D L801 R816 12KΩ 1/10W PT801 5 3 4 2 1 9 7 6 R813 R822 10KΩ 1/10W C803 0.1uF/25V R809 392Ω 1/10W R817 R815 R803 51KΩ 1/10W Q805 PMBS3906 1 2 3 Q804 PMBS3904 R812 R802 10KΩ 1/10W C802 0.1uF/25V R807 10KΩ 1/10W D801 R825 U802 TL1451ACD 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 CT RT 1IN+ 1IN- 1FEEDBACK 1DTC 1OUT GND VCC 2OUT 2DTC 2FEEDBACK 2IN- 2IN+ SCP REF PW1521CPB1AIP Q807 C812 R8080Ω 1/10W C806 330pF C814 0.1uF/25V ON/OFF R804 NC(R0805) NC(R0805) NC L802 L 1 4 2 3 R806 15KΩ 1/10W R819 51KΩ 1/10W +12V R811 D802 1 2 Q802 DTA144WKA 715T1870-E-2 C810 CN802 CONN 1 2 C805 1uF/25V C807 0.1uF/25V D803 93T 64 44 S LL4148WP D AOC (Top Victory) Electronics Co., Ltd. Custom 2 2 Monday , July 31, 2006 Title Size Document Number Rev Date: Sheet of C808 0.22uF/25V DIM Q801 DTC144WKA R810 C809 NC 0.1uF/50V C815 0.022uF/25V Q806 R814 R821 C813 0.47UF/25V + C804 22uF/50V 67 9.3 Tuner 板 715T1747-1 AUDIO2IN_L R224 470 1/16W 　 C231 330pF C227 0.33uF/16V AUDIO1_R SV-Au-IN_L/YPbPr-Au-IN_L AV1-IN Pr L212 120 OHM switch J101 JACK 1 2 3 4 5 6 7 8 9 C204 0.22u C247 NC AUDIO2_L C222 0.33uF/16V AUDIO1_L R221 100 1/16W 　 GND R218 470 1/16W 　 C244 NC L209 120 OHM C229 330pF AUDIO1IN_R SV-Au-IN_R/YPbPr-Au-IN_R C248 NC C207 330pF R210 75 1/16W 　 L207 120 OHM C202 330pF L210 120 OHM AUDIO1IN_L C221 0.33uF/16V GND GND C245 NC R209 75 1/16W 　 C223 0.33uF/16V AUDIO2_R C225 0.33uF/16V C230 330pF R215 100 1/16W 　 R206 75 1/16W 　 L213 120 OHM R205 0 R226 100 1/16W 　 AV1-AU-IN-L C205 0.68u AV1-AU-IN-R C246 NC R222 100 1/16W 　 CN202 JACK 2 3 5 6 8 9 1 4 7 C212 0.22uF->0 Ohm C251 NC AGND R220 100 1/16W 　 R223 470 1/16W 　 FOR USA AUDIO2IN_L AV1 R208 75 1/16W 　 R212 75 1/16W 　 Pb R211 75 1/16W 　 R216 100 1/16W 　 C217 330pF nc C242 NC C243 NC C226 0.33uF/16V C209 0.22uF->0 Ohm GND AUDIO2IN_R C224 0.33uF/16V C211 0.22uF->0 Ohm R202 75 1/16W 　 GND SV-Y C249 NC R213 75 1/16W 　 TUNERBOARD-01 I/O Interface AOC (Top Victory) Electronics Co., Ltd. A3 1 3 Wednesday, November 30, 2005 Title Size Document Number Rev Date: Sheet of R201 0 OHM Add FOR input signal Level NOV-11-05 J103 JACK 3 1 2 4 5 C206 330pF R217 470 1/16W 　 AGND C216 330pF NC AUDIO1IN_R L203 150 OHM R219 100 1/16W 　 AV1 C203 330pF GND Y C218 330pF nc GND R207 75 1/16W 　 SV-C R225 100 1/16W 　 GND C250 NC L208 120 OHM GND C220 0.33uF/16V C210 0.22uF->0 Ohm L206 150 OHM R204 0 C215 330pF NC C228 330pF AUDIO2IN_R AUDIO1IN_L 68 SDA L218 47u Q603 PMBS3904 3 2 1 D405 1N4148 C232 220pF C238 4.7nF 50V ? TU100 TUNER 1 2 3 9 15 12 13 14 4 5 6 7 8 10 11 AGC TU AS VST MT4 MT1 MT2 MT3 SCL SDA NC1 VS ADC IF2|NC2 IF1 R606 22 + C240 47uF D406 BAV99 1 3 2 R610 47 +5V R603 0 TUNERBOARD-02 TUNER AOC (Top Victory) Electronics Co., Ltd. A4 2 3 Wednesday, November 30, 2005 Title Size Document Number Rev Date: Sheet of R608 33K AGC + C241 47uF + C239 10uF +5V R601 10 C236 4.7nF R605 10K C233 33nF C234 33nF R609 4.7K L201 150 SCL C235 33nF 50V ZD408 5.6V ? IF L202 150 R607 3.9K L219 47u R602 10 C237 4.7nF 69 Y SV-Au-IN_R/YPbPr-Au-IN_R AV1-IN Pb MOL +12V SWAP Pr with Y Pr SDA Y ASTB GND AV1-AU-IN-R AV1-AU-IN-L SCL CN601 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 36 39 38 40 41 42 43 44 AGC MOR SV-Au-IN_L/YPbPr-Au-IN_L IF +5V SV-Y SV-C 03 CONNECTOR AOC (Top Victory) Electronics Co., Ltd. A4 3 3 Wednesday, November 30, 2005 Title Size Document Number Rev Date: Sheet of SWAP SV-Y WITH SV-C 70 C621 0.47uF/16V ZD601 IN5819 1 2 AGND ROUT- R623 18K R618 100K 1/16W 　 LOUT- + C603 1000uF/16V AGND FB603 120 OHM +12V MOL C609 0.47uF/16V R617 4.7K 1/16W 　 C617 0.47uF/16V + C622 220uF/25V AGND MOR R629 10k nc ROUT- AUDIO_STANDBY FB605 120 OHM R630 47k C613 0.47uF/16V R624 12K 1/16W 　 R628 100k 12VDD FB607 120 OHM HP_L C610 0.47uF/16V R611 12K 1/16W 　 C605 1uF C614 0.47uF/16V R615 100K 1/16W 　 R625 4.7K 1/16W 　 C601 100pF ASTB C624 100pF R616 68K 1/16W 　 AUDIO_STANDBY HP_R C612 0.1uF/16V R622 10K FB608 120 OHM R613 1K 1/16W 　 U601 TPA6030A4 22 23 9 1 2 3 4 5 6 7 8 25 26 27 28 24 10 11 12 17 18 19 20 21 13 14 16 15 SEDIFF VOLUME LIN1- ROUT- PVCC SEMAX RIN1- RIN1+ RIN2- RIN2+ VCC IN2/IN1# SE/BTL# ROUT+ GND SHUTDOWN# LIN1+ LIN2- RIN2+ PVCC BYPASS GND CLK 5VREG NC LOUT- LOUT+ GND C608 100pF FB606 120 OHM R612 1K 1/16W 　 R620 10K 12VDD HP_L R619 10K 1/16W 　 C611 0.47uF/16V HP_SENSE C618 1uF HP_SENSE C626 1uF C606 100pF ROUT+ FB602 120 OHM C627 100pF R614 33K 1/16W 　 +12V C619 0.47uF/16V C615 0.047uF Q602 MMBT3904 1 3 2 CN605 5PIN/2.0mm 1 2 3 4 5 LOUT+ ROUT+ C604 1uF A3 1 1 Wednesday, November 30, 2005 Title Size Document Number Rev Date: Sheet of LOUT+ R626 1K 1/16W 　 CN604 R SPEAKER 1 2 + C607 220uF/25V LOUT- +5V HP_R FB601 120 OHM C623 100pF R627 1K 1/16W 　 + C602 1000uF/16V CN603 L SPEAKER 1 2 3 R621 82K C616 0.47uF 71 10. 电气方框图 PHILIPS LOC1 TV Block PC D-sub Speaker (2Wx 2) Key PAD VIDEO 1 S-VIDEO IF Tuner ANT INT Headphone IR Flash SST39V F020B SAWFILTER SAWFILTER Video IF Audio IF Audio Output YUV output YUV IN HD input RGB Y/PR/PB PI5V 330W PI5V 330W RGB Gain Input PC Audio AV Audio HD Audio Switch 4052 Video H/V Output PC H/V Input Select H/V Input TTL output LVDS output PANEL Power Internal AC 100～220 Input Inverter for TV DC 12V DC 5V Inverter DDC EEPROM DDC SCL/SDA EEPROM M24C32 32K VSCL/VSDA IF On/Off Dim IF Switch 4052 Philips LOC1 Scalar Video decoder Audio decoder MCU OSD TDA9178（NC） Picture improve TDA7266D Audio AMP TTL TO LVDS THC63LVDM84R 72 11. 爆炸图 AN AO AM AL AK AJ AH AI AG AF AE AD AC AB W AA Z Y X V U T S Q R P O N M K L J I F H G E D C B A 1 2 3 4 5 6 8 7 9 10 11 12 13 14 15 16 17 32 21 18 19 20 22 23 24 25 26 27 28 29 30 31 33 34 35 36 37 38 39 40 42 41 43 44 45 46 47 49 48 50 51 52 53 54 56 55 57
