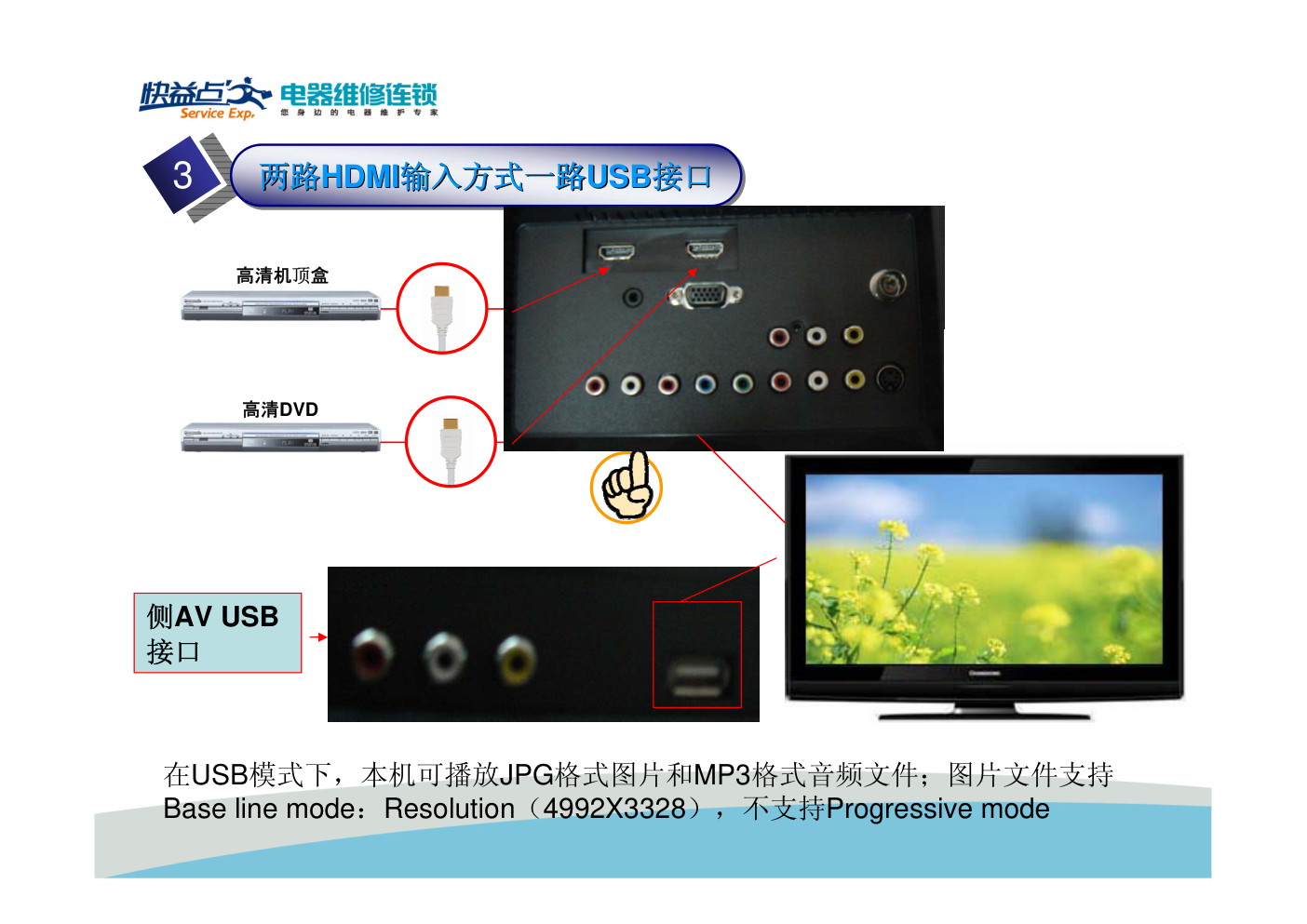

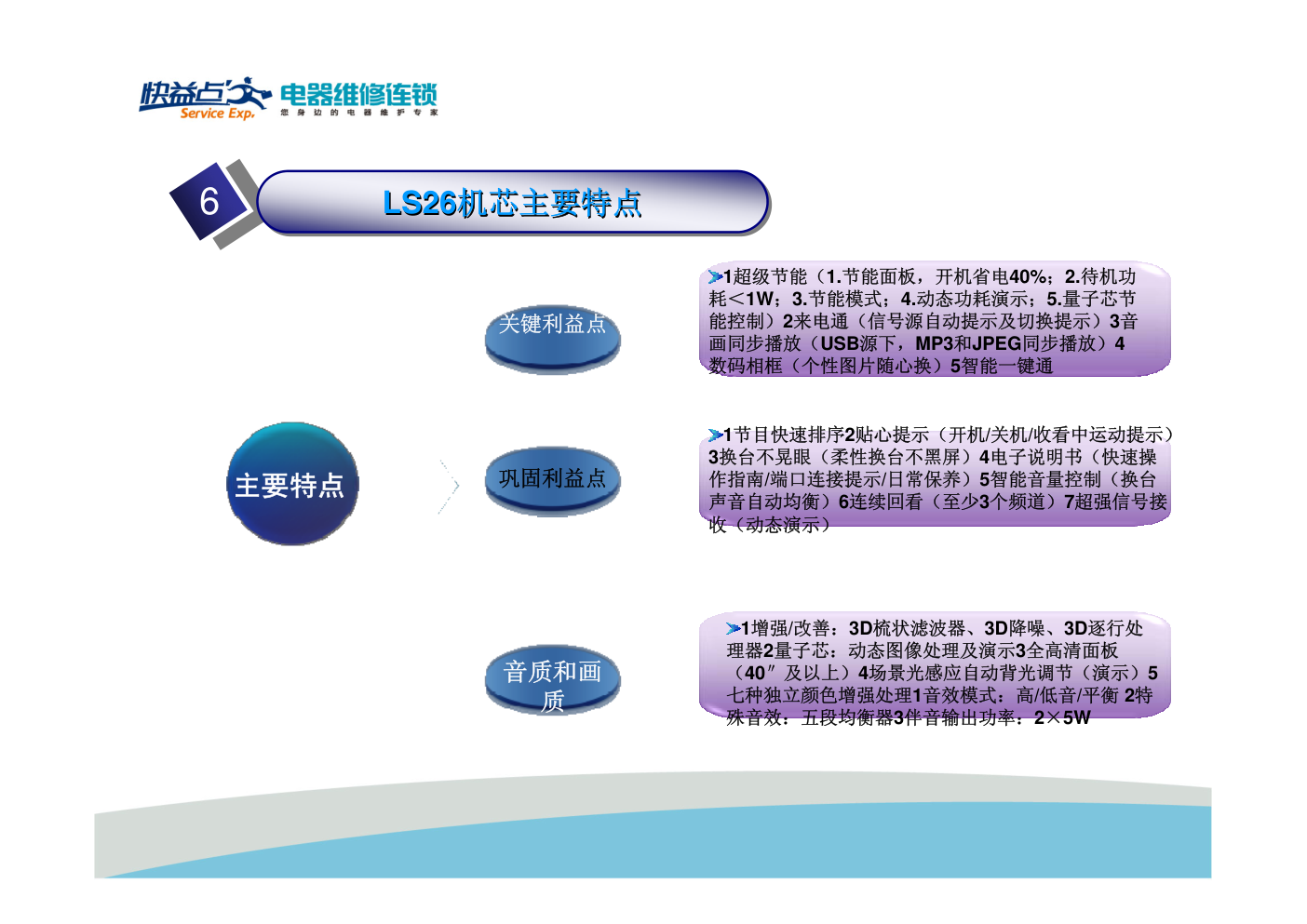

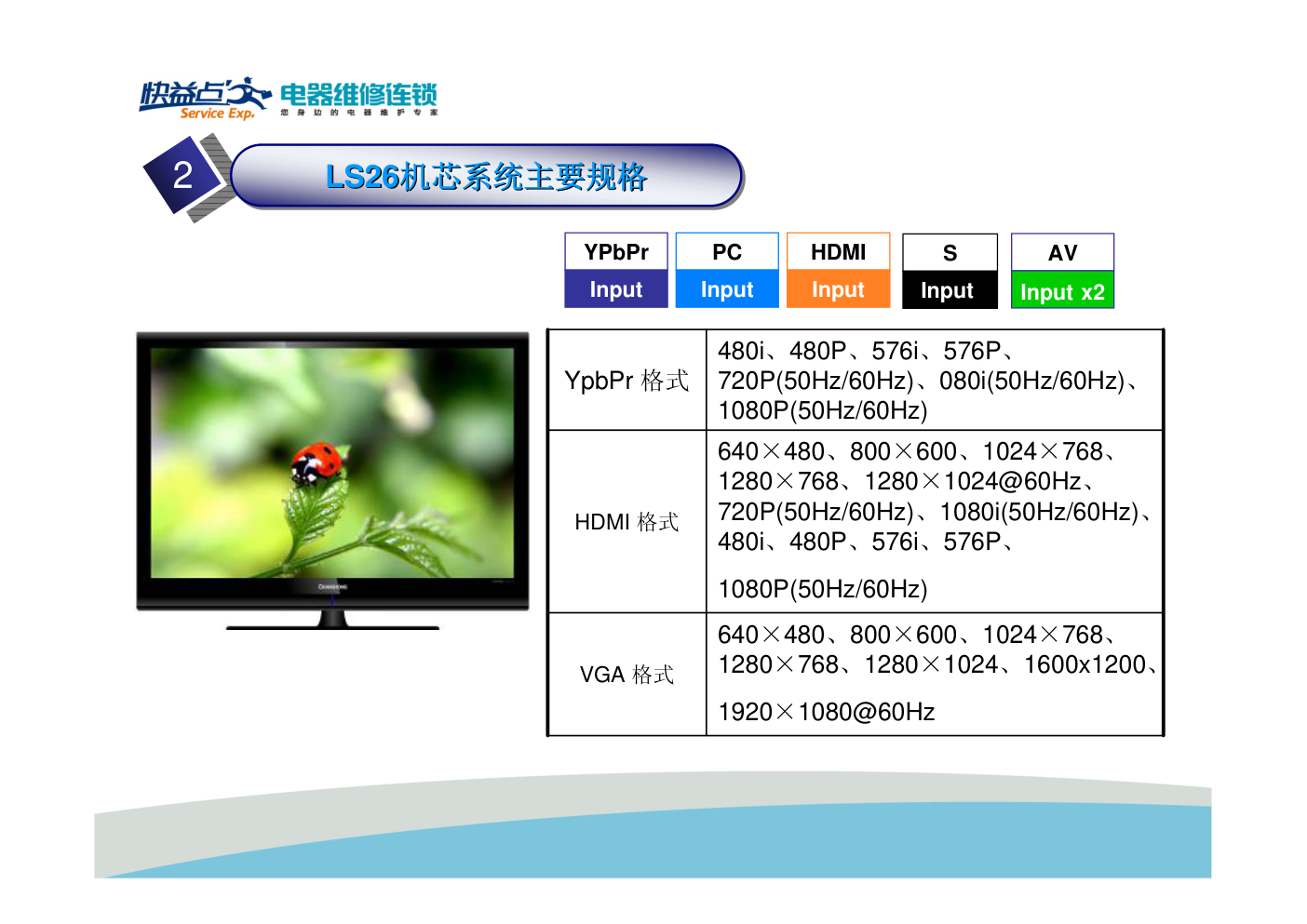

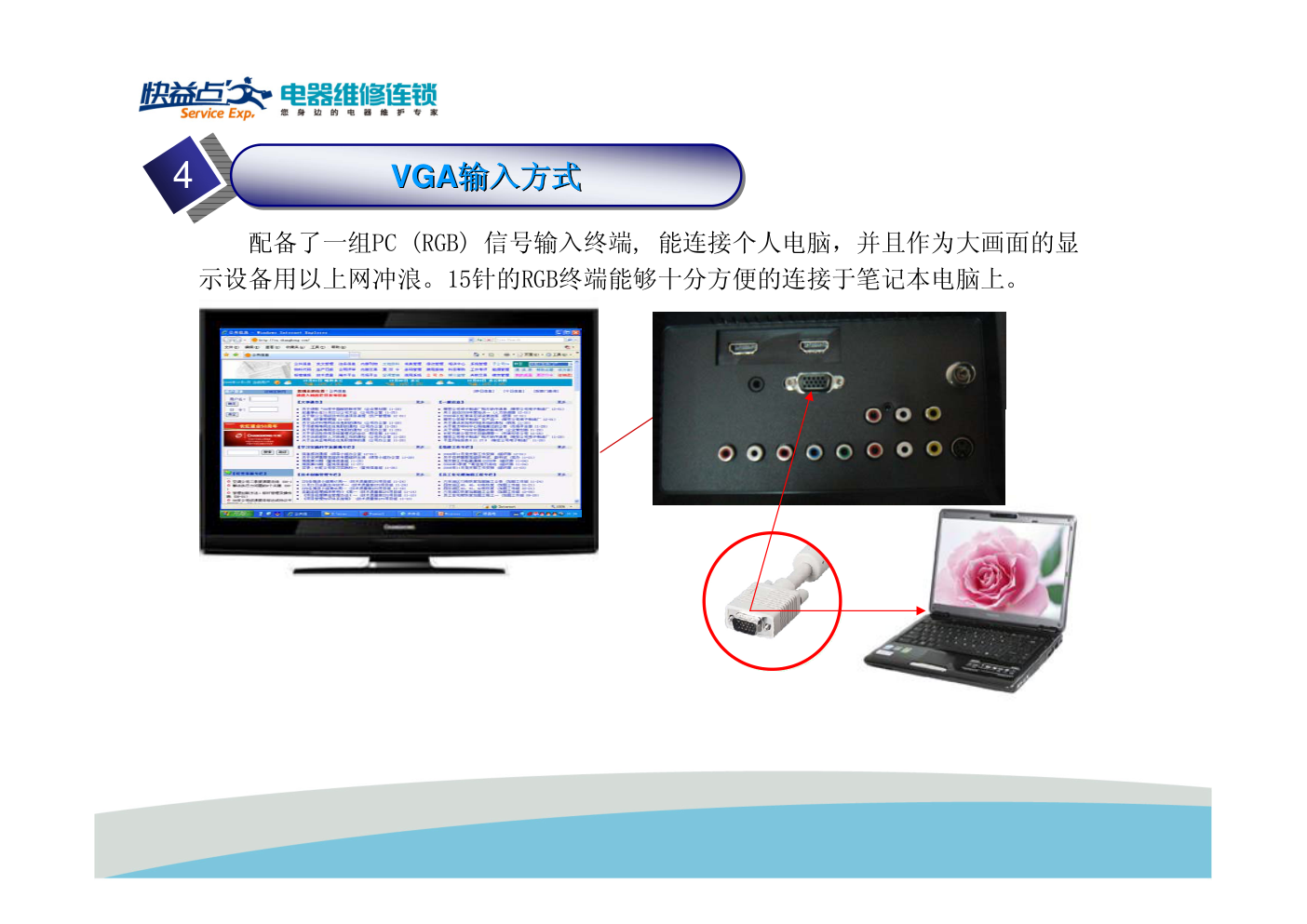

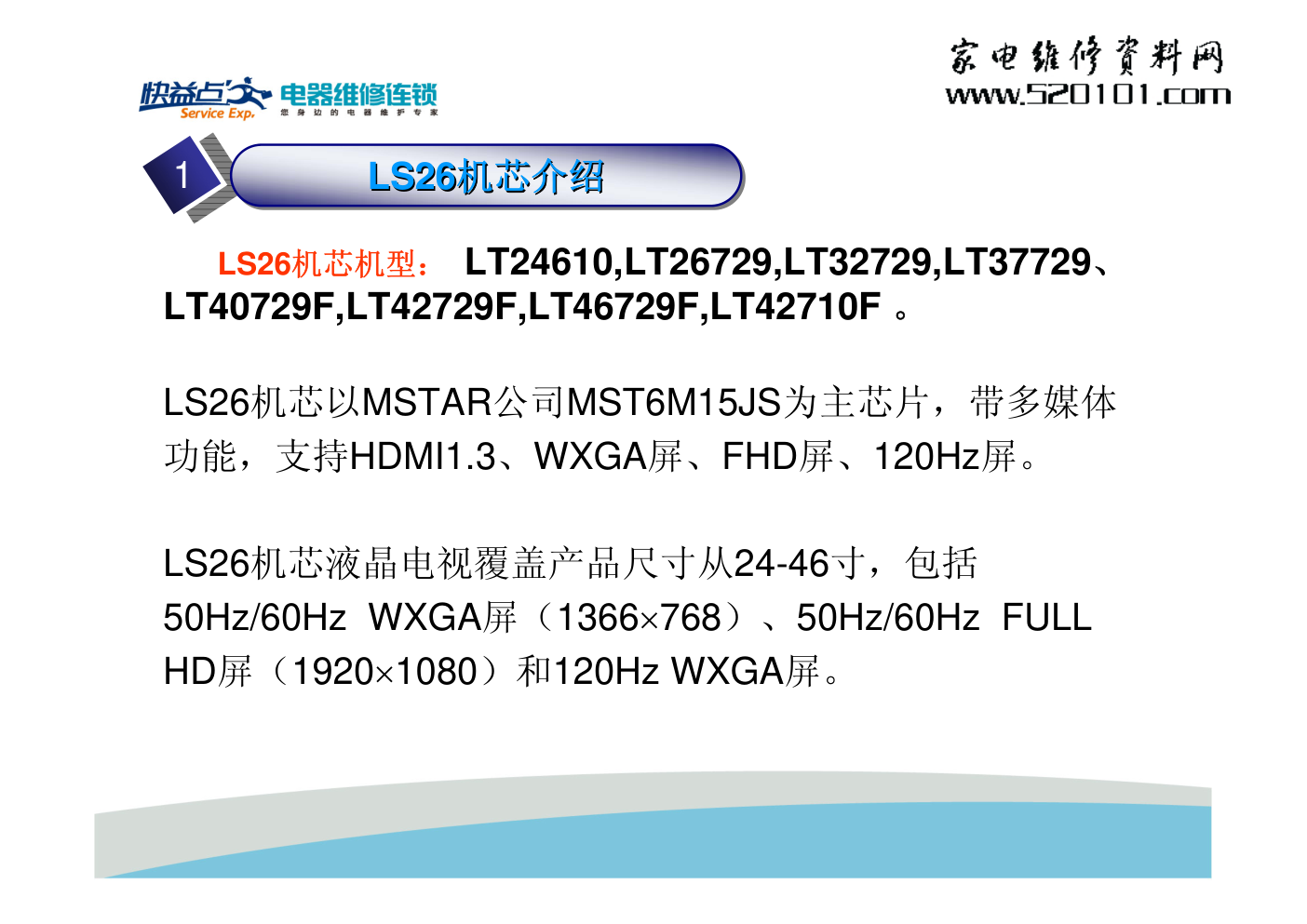

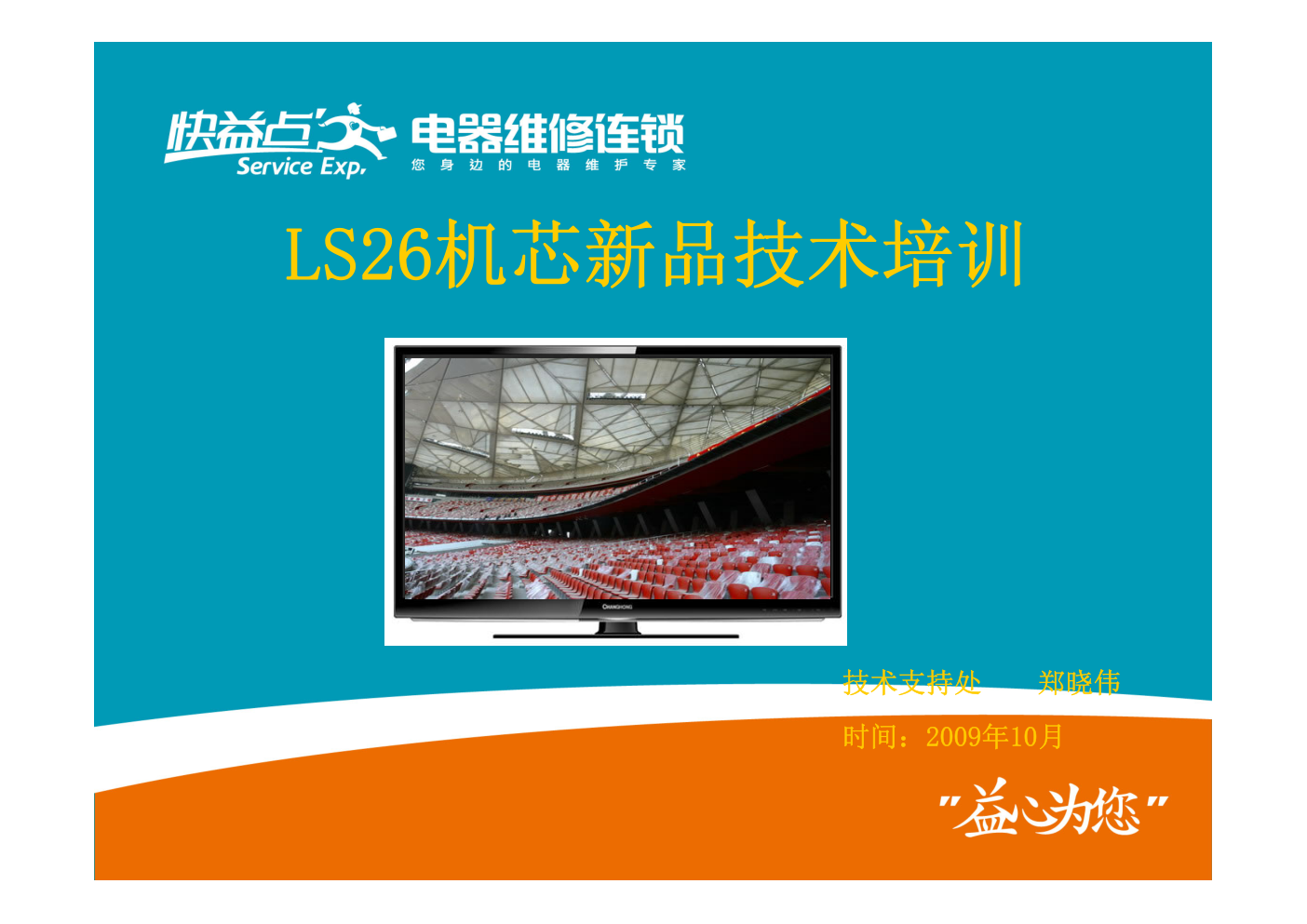

LS26机芯新品技术培训 技术支持处 郑晓伟 时间：2009年10月 LS26机芯机型： LT24610,LT26729,LT32729,LT37729、 LT40729F,LT42729F,LT46729F,LT42710F 。 LS26机芯以MSTAR公司MST6M15JS为主芯片，带多媒体 功能，支持HDMI1.3、WXGA屏、FHD屏、120Hz屏。 LS26机芯液晶电视覆盖产品尺寸从24-46寸，包括 50Hz/60Hz WXGA屏（1366768）、50Hz/60Hz FULL HD屏（19201080）和120Hz WXGA屏。 1 LS26机芯介绍 LS26 LS26机芯介绍 机芯介绍 YPbPr Input HDMI Input PC Input S Input AV Input x2 640×480、800×600、1024×768、 1280×768、1280×1024、1600x1200、 1920×1080@60Hz VGA 格式 640×480、800×600、1024×768、 1280×768、1280×1024@60Hz、 720P(50Hz/60Hz)、1080i(50Hz/60Hz)、 480i、480P、576i、576P、 1080P(50Hz/60Hz) HDMI 格式 480i、480P、576i、576P、 720P(50Hz/60Hz)、080i(50Hz/60Hz)、 1080P(50Hz/60Hz) YpbPr 格式 2 LS26机芯系统主要规格 LS26 LS26机芯系统主要规格 机芯系统主要规格 后面板 高清DVD 高清机顶盒 3 两路HDMI输入方式一路USB接口 两路 两路HDMI HDMI输入方式一路 输入方式一路USB USB接口 接口 侧AV USB 接口 在USB模式下，本机可播放JPG格式图片和MP3格式音频文件；图片文件支持 Base line mode：Resolution（4992X3328），不支持Progressive mode 配备了一组PC (RGB) 信号输入终端, 能连接个人电脑，并且作为大画面的显 示设备用以上网冲浪。15针的RGB终端能够十分方便的连接于笔记本电脑上。 4 VGA输入方式 VGA VGA输入方式 输入方式 产品基本接口配置 产品基本接口配置 5 功能和接口配置： 基本功能包含RF、2路AV输入、1路S- VIDEO输入、1路YPBPR输入、1路VGA 输入、1路USB输入、2路HDMI输入和1 路AV输出。 主要特点 音质和画 质 1增强/改善：3D梳状滤波器、3D降噪、3D逐行处 理器2量子芯：动态图像处理及演示3全高清面板 （40″及以上）4场景光感应自动背光调节（演示）5 七种独立颜色增强处理1音效模式：高/低音/平衡 2特 殊音效：五段均衡器3伴音输出功率：2×5W 关键利益点 巩固利益点 1超级节能（1.节能面板，开机省电40%；2.待机功 耗＜1W；3.节能模式；4.动态功耗演示；5.量子芯节 能控制）2来电通（信号源自动提示及切换提示）3音 画同步播放（USB源下，MP3和JPEG同步播放）4 数码相框（个性图片随心换）5智能一键通 1节目快速排序2贴心提示（开机/关机/收看中运动提示） 3换台不晃眼（柔性换台不黑屏）4电子说明书（快速操 作指南/端口连接提示/日常保养）5智能音量控制（换台 声音自动均衡）6连续回看（至少3个频道）7超强信号接 收（动态演示） 6 LS26机芯主要特点 LS26 LS26机芯主要特点 机芯主要特点 7 LT42729F产品基本参数 LT42729F LT42729F产品基本参数 产品基本参数 8 LT32729产品基本参数 LT32729产品基本参数 9 LT46729F产品基本参数 LT46729F产品基本参数 10 LS26机芯产品基本参数 LS26机芯产品基本参数 其它如亮度、对比度、响应时间、视角、分辨率、整机功耗等视液晶屏而定 其它 支持JPEG、MP3媒体格式 USB格式 640×480、800×600、1024×768、1280×768、1280×1024、1600x1200、 1920×1080@60Hz VGA格式 640×480、800×600、1024×768、1280×768、1280×1024@60Hz、 720P(50Hz/60Hz)、1080i(50Hz/60Hz)、480i、480P、576i、576P、 1080P(50Hz/60Hz) HDMI格式 480i、480P、576i、576P、720P(50Hz/60Hz)、1080i(50Hz/60Hz)、 1080P(50Hz/60Hz) YpbPr格式 1路AV输出 输出接口类型 1路RF；2路AV，1路S-VIDEO；1路YpbPr；2路HDMI；1路侧置USB；1路 VGA（带音频耳机输入）； 输入接口类型 PAL、NTSC 视频信号制式 256套 预设频道数量 48.25MHz－863.25MHz 射频频率范围 D/K B/G I M/N 伴音 PAL 彩色 TV信号 制式 要 求 类 别 11 LS26机芯整机组件功能介绍（LT32729） LS26 LS26机芯整机组件功能介绍（ 机芯整机组件功能介绍（LT32729 LT32729） ） 按 键 板 遥 控 接 收 板 主板 驱动板 逆变器 电源二 合一组 件 扬声器 12 LS26机芯整机组件功能介绍（LT32729） LS26 LS26机芯整机组件功能介绍（ 机芯整机组件功能介绍（LT32729 LT32729） ） 后AV接口端子 侧 AV 接口电路 底座 13 LS26机芯主板识别 LS26 LS26机芯主板识别 机芯主板识别 14 LS26机芯整机框图 LS26机芯整机框图 LS26机芯主板各接口功能 LS26 LS26机芯主板各接口功能 机芯主板各接口功能 U39 MST6M15 JS JP6 J901 JP27 J916 J908 CON27 CON28 J903 CON17 CON32 CON13 8 15 FULL HD屏、120Hz屏插座 屏插座 JP6 12 WXGA屏插座 屏插座 JP27 11 WP（1脚）；SDA（2脚）；SCL（3脚）；GND（4脚）；5V（5脚） KEY写入工装 CON32 10 STB(1脚)；GND(3,7,8脚)；5V_4A（4，5脚）；5Vstb（6脚）；+24V_1A （9，10脚） 电源板 J901 9 5Vstb（1脚）；LED-R（2脚）；LED-B（3脚）；IR（4脚）；GND（5脚） 遥控板 J903 8 KEY0（1脚）；KEY1（3脚）；GND（1） K板 CON17 7 5Vstb（1脚）；GND（2脚）；RXD（3脚）；TXD（4脚） 调试工装 CON13 6 24V_INV(7，8脚)；24V_AUDIO（1，2脚）；其余为GND 电源板 J916 5 24V_INV(4,5,6脚)；其余为GND 电源板 J907 4 PWM-SEL(5脚)；BL-ON/OFF（4脚）；GND（3脚）；BL-ADJUST（2脚）； INV-STUSUS（1） 逆变器 J908 3 2芯，左扬声器伴音功率放大输出 扬声器 CON27 2 3芯，右扬声器伴音功率放大输出 扬声器 CON28 1 功能描述 连接对象 位号 序号 LS26机芯主板组件各插座功能 LS26 LS26机芯 机芯主板组件各插座功能 16 17 LS26机芯主板主要IC功能 LS26 LS26机芯主板主要 机芯主板主要IC IC功能 功能 U39 MST6M15JS 图像处理主 芯片 U29 AT24C04N- 10SI2.7存储 HDMI的key， 即HDCP U48 FMS6143CS X视频运放 U101 R2A15112 FP数字伴 音功放 U12 HY5DU281 622ETP-4 U24 EN25B32- 100HCP存储整机 控制程序 U4 AP1212HSL- 13USB接口 供电及保护 开关 U47 AZ358M- E1/LM358D T音频运放 U19 SN74LV405 2ADR音频通 道选择切换 开关 U26 24LC64-I/SN 存储用户操作等数 据 DC-DC，主芯片核心供电1.25V MP2359DJ-LF-Z U22 12 视频运放，AV输出的视频放大 FMS6143CSX U48 11 音频运放，AV输出的音频放大 AZ358M-E1/LM358DT U47 10 伴音功放 R2A15112FP SQFP48 U101 9 TUNER，RF接收解调输出模拟中频伴音和图像信号 TAF7-C2I21VH U36 8 USB接口供电及保护开关 AP1212HSL-13 U4 7 音频通道选择切换开关，切换VGA、AV2和YPBPR的伴 音通道 SN74LV4052ADR U19 6 EEPROM，存储HDMI的key，即HDCP AT24C04N-10SI2.7 U29 5 EEPROM，存储用户操作等数据 24LC64-I/SN U26 4 Flash，存储整机控制程序 EN25B32-100HIP U24 3 DDR，存储图像处理的中间数据、OSD数据 HY5DU281622ETP-4 U12 2 主处理芯片，对各接口信号进行如ADC、Video Decoder、Scaler、Audio ADC、Audio DSP、3D梳状 滤波、多媒体解码、LVDS TX等处理后送到屏和伴音 功放。主芯片也包括了OSD显示、MCU控制功能。 MST6M15JS-LF U39 1 主 要 功 能 型 号 位号 序号 主 板 18 LS26机芯主板主要IC功能 LS26 LS26机芯主板主要 机芯主板主要IC IC功能 功能 11 LS26机芯整机供电系统 LS26 LS26机芯整机供电系统 机芯整机供电系统 19 三、整机供电系统 从电源板共有5路电压输出，+24V_1A、+5Vstb、+5V_4A、 24V_Audio、24V_INV（部分整机采用的二合一电源，如 LT24610、LT3729、LT42729F、LT46729F配AUO屏，则没 有24V_INV，直接输出点灯高压到屏背光组件）。其中 +24V_INV供LCD屏的逆变器使用，24V_Audio供伴音功放使 用， +24V_1A通过DC-DC转换器(如LM2596) 变成+12.0V， +5V_4A通过LDO转换器(如LM1117、LM1084等)变成+3.3V、 +2.5V、+1.25V等供相关功能电路和IC使用，同时+5V_4A还 给相关电路直接供电，+5Vstb主要提供给MST6M15JS、K板、 红外接收器等电路。 24V供电 24V-IN 10 功能 符号 脚 号 24V供电 24V-IN 9 接地 GND 8 接地 GND 7 待机电压（5V) 5V VSB 6 5V-4A （数字电路） 5V-4A 5 5V-4A（数字电路） 5V-4A 4 接地 GND 3 接地 GND 2 stb-sw(开待机控制） 高电平开 STB-POW 1 20 LS26机芯整机开待机控制电路 LS26 LS26机芯整机开待机控制电路 机芯整机开待机控制电路 开机时，从主芯片的157脚输出的开待机控制信号， Q42导通、Q30截止，在C 极得到约5V的高电平通过CON10的1脚输往电源板，电源板正常工作。 功能 符号 脚 号 PWM调光方式控制 脚 PWM-SEL 5 背灯开关控制 BL- ON/OFF 4 接地 GND 3 亮度控制 BL- ADJUST 2 状态检测脚 INV- STATUS 1 Q3 背灯开 关控制 Q4背灯亮 度控制 正常工作电压： （1）脚2.7V （2）脚3.51V （3）脚接地 （4）脚5.12V （5）脚未用 21 LS26机芯整机背灯开关和背灯亮度控制 LS26 LS26机芯整机背灯开关和背灯亮度控制 机芯整机背灯开关和背灯亮度控制 Q1、 Q2 待机状态：+5V-4A和VPANEL-IN为 0V上屏无供电 开机状态： +5V-4A和VPANEL-IN 为5V和12V，ON-PANEL为高电平 Q2导通，经R3和R5分压后0.7V电 压将Q1导通；经R2和R4分压得到 6V电压加在U2双MOS的G极后导 通，上屏供电正常 22 LS26机芯整机上屏供电控制电路 LS26 LS26机芯整机上屏供电控制电路 机芯整机上屏供电控制电路 JP6为全高清屏（FHD)上屏插座，JP27为普通高清（1366X768） 上屏插座 23 LS26机芯整机上屏插座区分 LS26 LS26机芯整机上屏插座区分 机芯整机上屏插座区分 JP6 JP27 24 LS26机芯整机供电框图 24V-1A电路框图 LS26 LS26机芯整机供电框图 机芯整机供电框图 24V 24V--1A 1A电路框图 电路框图 LS26机芯电源5V-4A供电分配 LS26 LS26机芯电源 机芯电源5V 5V--4A 4A供电分配 供电分配 25 电源+5V-4A分配 LS26机芯电源5Vstb分配情况 LS26 LS26机芯电源 机芯电源5Vstb 5Vstb分配情况 分配情况 26 电源+5VSTB分配 27 LS26机芯组件差异 LS26 LS26机芯组件差异 机芯组件差异 主板上各电源管理器件管脚直流电平（有效值）一览表 0 0 12.1 0 12.1 24.1 AP1501-12K5L-13 U45 0 0 12.1 0 12.1 24.1 AP1501-12K5L-13 U43 —— —— —— 10.8 5.0 3.8 AZ1084S-ADJ U25 —— —— —— 5.24 2.58 1.32 AZ1117H-ADJTR U28 1.3 5.2 2.1 0.8 0 5.8 MP2359DJ-LF U22 —— —— —— 5.2 3.3 0 AZ1117H-3.3TRE1 U38 —— —— —— 5.2 3.3 0 AZ1084S-3.3TRE1 U18 PIN6(V) PIN5(V) PIN4(V) PIN3(V) PIN2(V) PIN1(V) 型 号 位 号 +5.2V±0.2V J901的4、5脚 +5V_4A +5.4V±0.2V J901的6脚 +5Vstb +24V±1.2V J916的1、2脚 +24V_AUDIO +24V±1.2V J901的9、10脚 +24V_1A +24V±1.2V J907的4、5、6脚 +24V_INV 备注 电压范围 位置 电压 28 主板上主要供电插座电压表 主板上主要供电插座电压表 29 LS26机芯故障检修流程 LS26 LS26机芯故障检修流程 机芯故障检修流程 正常通电开机三无 (包含无开机画面、 无指示灯、无背光) 检查维修流程 正常通电开机有图 像，无声音检查维 修流程 30 LS26机芯故障检修流程 LS26 LS26机芯故障检修流程 机芯故障检修流程 LS26机芯常见故障的处理 LS26 LS26机芯常见故障的处理 机芯常见故障的处理 31 1、故障现象：LT46729F有声音无图像，开机也不出LOGO，背光亮。 原因及处理：R372虚焊，重焊。 说明：LS26机芯适应WXGA屏、120HZ屏、FHD屏，通过R372、R373设置软件初始化 的使用屏状态，如设置不当则会造成开机无图，不同屏电阻配置情况见下表。 不装 装 50HZ/60HZ FHD 装 不装 50HZ/60HZ WXGA R373 （0） R372 （4.7K） 屏状态 2、故障现象：HDMI模式下无信号识别，检查U29（型号为24LC04）有无虚焊。 原因及处理：没有写入HDCP或HDCP不正确；重新写入HDCP。 3、故障现象：有声音无图像，开机也不出LOGO，背光亮。 原因及处理：检查上屏的连接线没接好；接好上屏线。 4、故障现象：TV下无图像、无声音，也无雪花点，但AV正常。原因及处理：检 查高频外围是否工作正常（包括总线和电源），特别是AGC电压是否正常（正常 电压根据RF信号强弱不同，在2.0V和4.0V之间变化）若正常，高频头仍然没有输 出，则高频头失效。 R372 R373 LS26机芯常见故障的处理 LS26 LS26机芯常见故障的处理 机芯常见故障的处理 32 5、故障现象：液晶电视不受控（包括指示灯亮但不开机、遥控器和本机键 对其不起作用等） 原因及处理：检查DDR、FLASH及MST6M15焊接情况，发现DDR与 MST6M15间网络电阻虚焊，重焊后正常。 6、故障现象：开机后OSD显示字幕花屏 原因及处理： MST6M15焊接不良，重新焊接。 检查上屏线是否松动。 7、故障现象：搜台时漏台 原因及处理：检查Tuner的其外围电路，稳压管D66的稳压端电压不足33V， 判断为通过24V进行倍压的电路出现问题，仔细检查U45及其外围电路是否正 常。 33 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式设置及注意事项 1、进入工厂菜单 在TV模式下通过遥控器，按如下顺序输入：静音-菜单- 数字键6-数字键1-数字键1-数字键5即可进入工厂模式菜 单。 2、工厂菜单及其设置 注意在通过工厂模式的第12项进入D模式后， D表示进 入了设计模式。 操作人员按P+/P-可以选择调节的项目，通过V+/V-键调 节每个调节项目的参数；进入第12项和第13项后，按菜 单键退出当前调整项目返回索引号选项。表14为M模式 可选项目。 34 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式的进入及维修调试 TV有效 V+/V- 调节彩色制式 COL_SYS 8 步长为50 V+/V- 平衡调节 BALANCE 7 步长为10 V+/V- 音量调节 VOLUMN 6 MY：绵阳 SZ：苏州 V+/V- 生产地选择 ADRESS 5 V+/V- 机型系列选择 SERIES 4 显示：NG，表示光感应不 正常；显示：OK 100， 且按V+/V-键时，数值要 变化，表示光感应接收正 常。 V+/V- 光感应检查 CHECK-LS 3 V+/V- 屏参选择 PANEL_SEL 2 YPBPR / VGA下需要校正 V+/V- ADC校正 ADC_ADJ 1 V+/V- 暂未使用 NONE 0 备注 操作键 项目含义 项目名称 索引号 Index V+/V- 用户模拟量参数非 线性曲线调整 NON LINEAR 3 V+/V- 中频解调选项 OTHER OPTION 2 V+/V- VD非标适应性选项 VD NONSTANDARD 1 按12项操作，进入设计模式后，调节项目如下： 保存设置并退出工厂模式 V+/V- 退出工厂模式 FACTORY_OUT 15 V+/V- 开机模式选择 POWER MODE 14 V+/V- 进入系统选项 ENTER_SYS_OPTION 13 V+/V- 进入设计模式 ENTER_DMENU 12 V+/V- 初始化EEPROM INIT_EEPROM 11 V+/V- 自动搜台 AUTO_SEARCH 10 TV有效 V+/V- 调节声音制式 SND_SYS 9 35 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式的进入及维修调试 36 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式的进入及维修调试 注意：M 模式下第11 项调整时会清空存储的数据，因此，若非必须请不要调动 V+/V- 自定义声音制式 DEFSNDSYS 4 V+/V- 搜台声音制式定义开关 SCANSNDMODE 3 V+/V- DBC调整开关 BL VALID 2 V+/V- 开机LOGO开关 LOGO VALID 1 按13项操作，进入系统选项后，调节项目如下： V+/V- ADC校正 ADC ADJUST 7 V+/V- 图像色温调整 COLOR TEMP 6 V+/V- 调试接口开关 PRINT ENABLE 5 V+/V- 展频参数调整 SSC SETTING 4 37 工厂模式的进入及维修调试 工厂模式的进入及维修调试 工厂模式的进入及维修调试 3、工厂调试项目 （1） 选择屏参 进入工厂模式， 在第2项的PANEL_SEL下，通过P+/P-选择到 “PANEL_SEL” 再通过 V+/V-选择正确的屏参。 （2）机型系列选择 进入工厂模式，在第4项SERIES下，通过P+/P-选择到 “SERIES” ，再通过 V+/V-选择正确的型号系列。 （3）生产地选择 进入工厂模式，在第5项ADRESS下，通过P+/P-选择到 “ADRESS” ，再通过 V+/V-选择正确的生产地。 LS26机芯在线升级方法及步骤 第1步，将升级程序拷贝到U盘根目录，文件名必须采用设计提供 的名称:“MSTFLASH_LONG_FILE_NAME” 第2步，在待机情况下，将U盘插入USB接口； 第3步，按住本机按键板，除POWER键外的任意一个键不松手， 然后遥控或按键板的POWER键开机； 第4步，观察指示灯是否快速闪烁，同时屏幕上是否显示“USB device found”如不是，则关机，重复第2步、第3步；如是，则松手， 此时屏幕显示“Chip erasing Don’t power off”，进入自动升级状 态； 第5步，观察屏幕上的提示，如是“ Update finished ”，则升 级完成； “Please re-boot the system” 第6步，交流关机。 38 LS26机芯USB升级方法及步骤 LS26机芯USB升级方法及步骤 39 LS26机芯USB升级方法及步骤 LS26机芯USB升级方法及步骤 在USB设备里面搜索升级程序 显示芯片程序擦除中，请不要断电 40 LS26机芯USB升级方法及步骤 LS26机芯USB升级方法及步骤 芯片程序写入中，请不要断电。 41 LS26机芯USB升级方法及步骤 LS26机芯USB升级方法及步骤 升级完成，请重新启动。 42 LS26机芯USB升级方法及步骤 LS26机芯USB升级方法及步骤 43 软件升级方法及要求（工装升级方法） 软件升级方法及要求（工装升级方法） 软件升级方法及要求（工装升级方法） 如果FLASH是空白，没有程序，则无法使用USB升级， 必须采用工装升级，升级方法与LS20A机芯相同。 LT32729、LT37729、 LT40729F、LT42729F、 LT46729F、LT26729 850021110 JUC6.695.00026274 遥控接收板 9 LT24610 850022097 JUC6.695.00027635 遥控接收板 8 LT26729 850022059 JUC6.694.00027587 按键板 7 LT32729、LT37729、 LT40729F、LT42729F、 LT46729F 850021107 JUC6.694.00026271 按键板 6 LT24610 850022107 JUC6.694.00027646 按键板 5 LT42710F 850020368 JUC6.694.00025256 按键板 4 LT40729F、LT42729F、 LT46729F 850021304 JUC6.690.00026550 主板组件 3 LT24610、LT26729、LT32729、 LT37729 850021105 JUC6.690.00026269 主板组件 2 LT42710F 850020151 JUC6.690.00025046 主板组件 1 应用机型 物料代码 规格型号 物料名称 序号 44 维备件、易损件清单 维备件、易损件清单 LT24610 FSP090-3PS01 电源模块 19 LT46729F AUO T460HW03 V1 46寸FHD屏 18 LT46729F 三星 LTA460HA07 46寸FHD屏 17 LT42710F LGD LC420WUE-SBB1 42寸FHD屏 16 LT42729F AUO T420HW04 V000 42寸FHD屏 15 LT40729F 三星 LTA400HA07 40寸FHD屏 14 LT37729 AUO T370XW02 VC02 37寸 13 LT32729 AUO T315XW03 V0 32寸 12 LT26729 AUO T260XW02 VR 26寸 11 LT24610 AUO T240XW01 V0 24寸 10 46 维备件、易损件清单 维备件、易损件清单 LT46729F（配三星屏） HS368-4N01（A） 电源模块 27 LT46729F（配AUO屏） FSP270-3PI05A 电源模块 26 LT42710F（配LG屏） FSP250-3PI03 电源模块 25 LT42729F FSP236-3PS01 电源模块 24 LT40729F FSP282-4F01 HS280-4N02 HS280-4N03 电源模块 23 LT32729 FSP150-3PS01 电源模块 21 LT37729、LT26729 FSP182-4H03 HS180-4N01 电源模块 20 47 维备件、易损件清单 维备件、易损件清单
