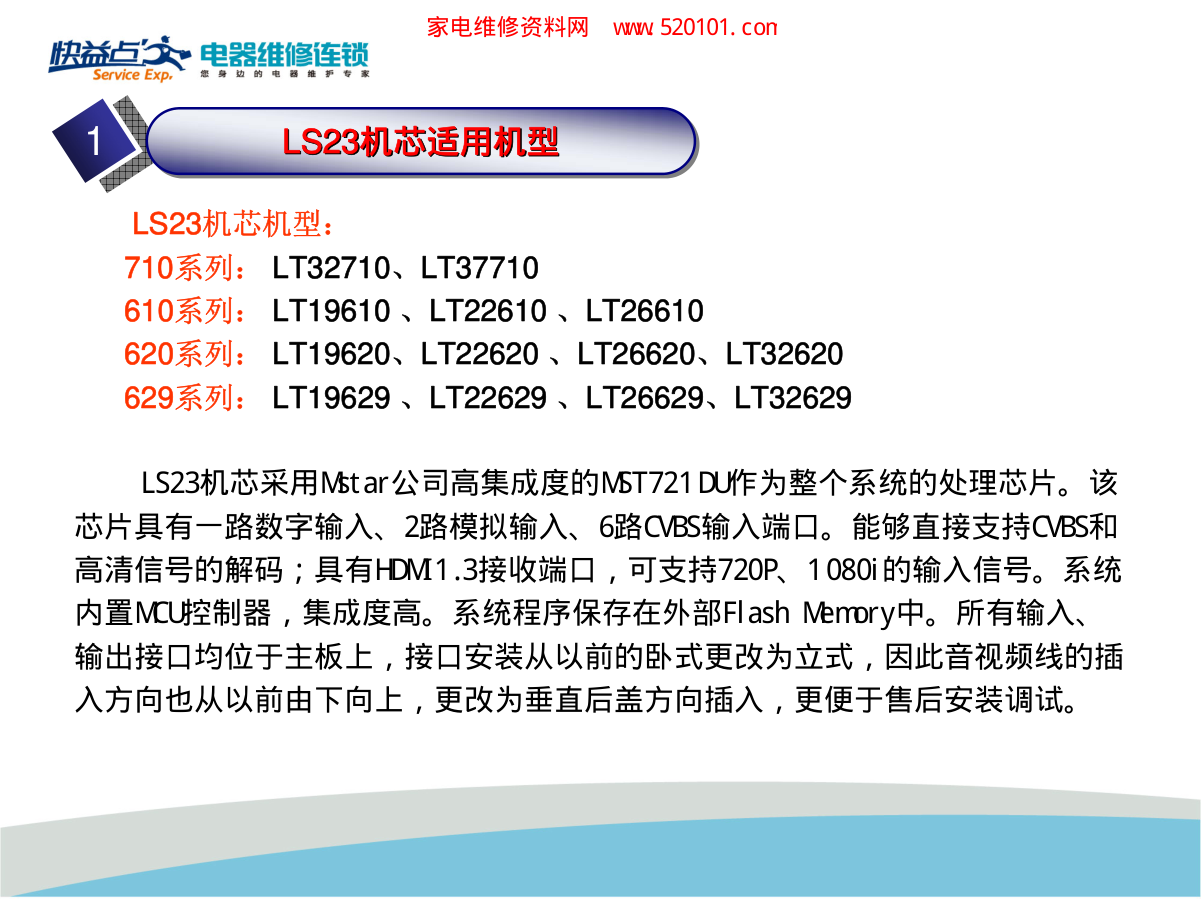

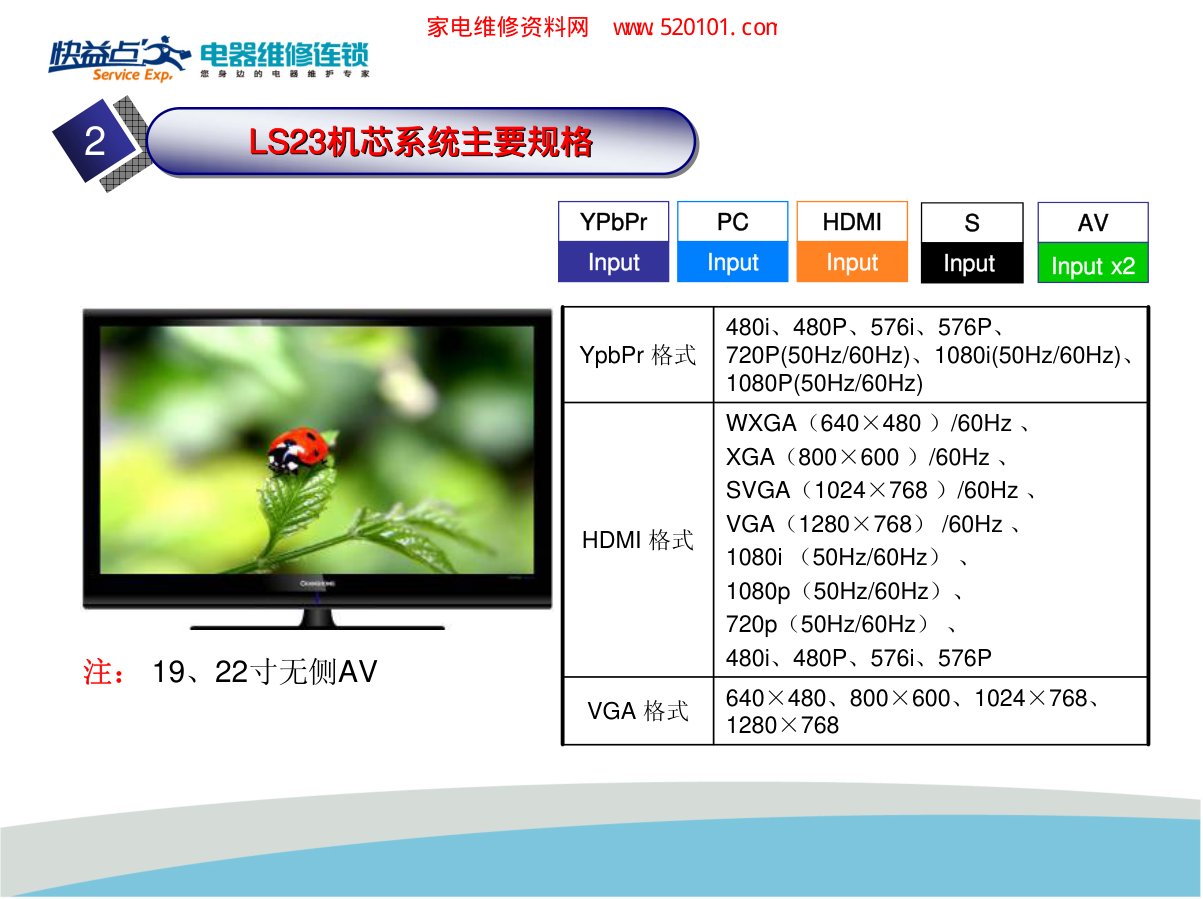

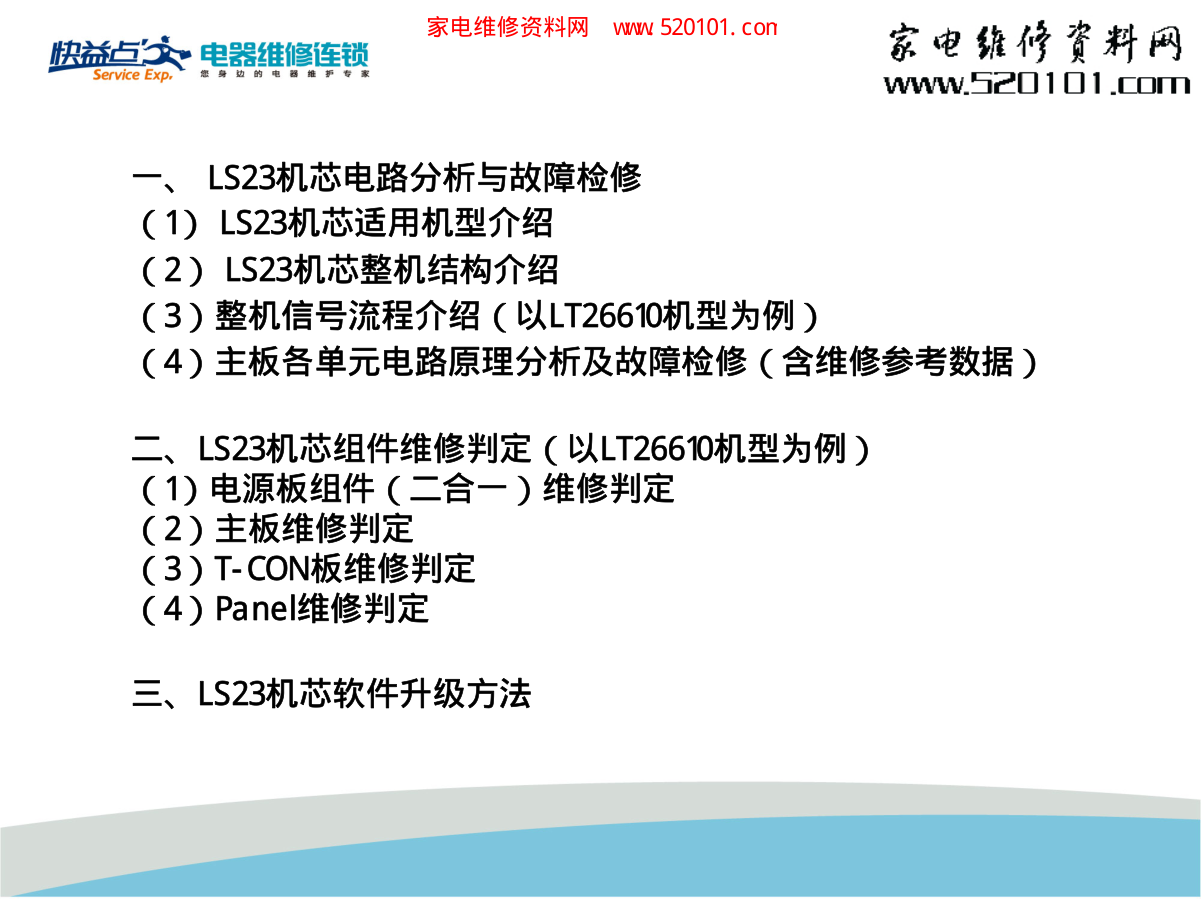

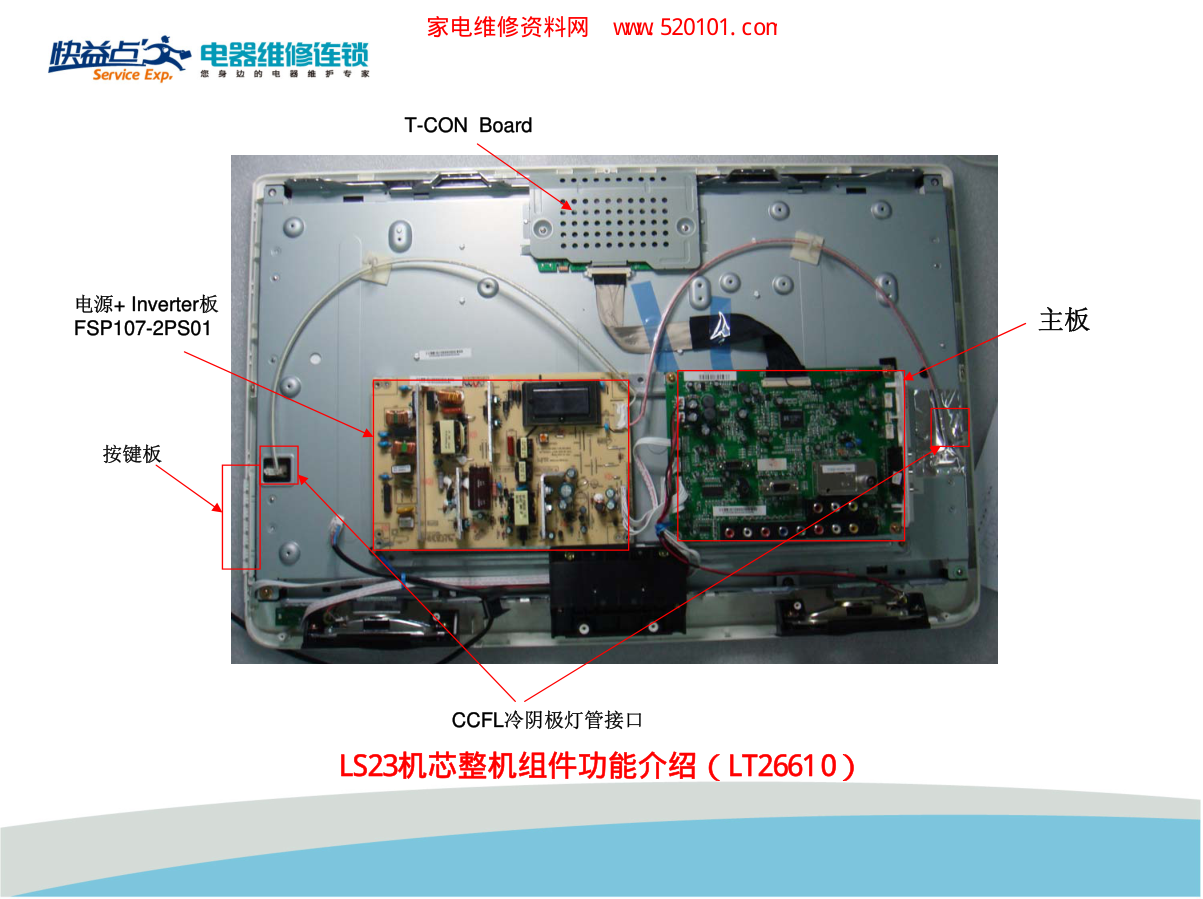

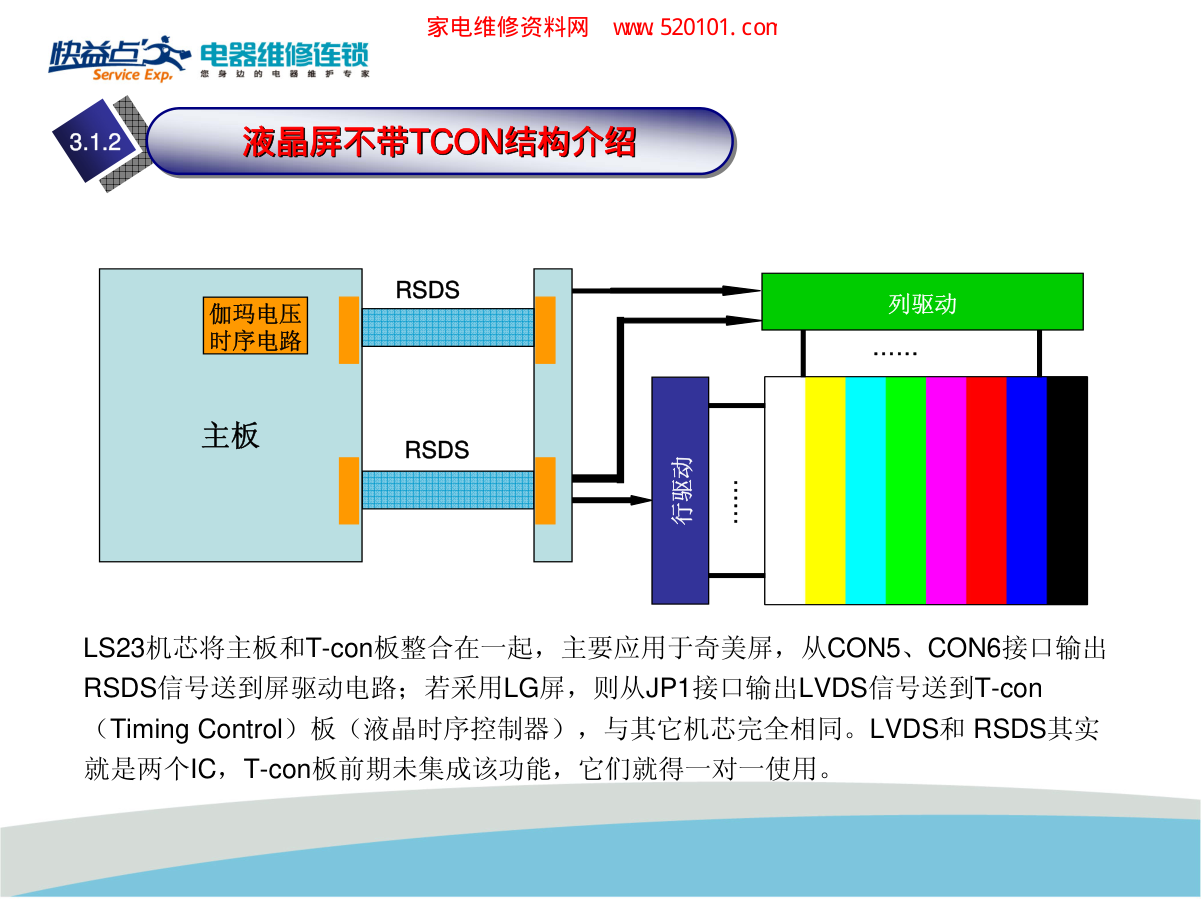

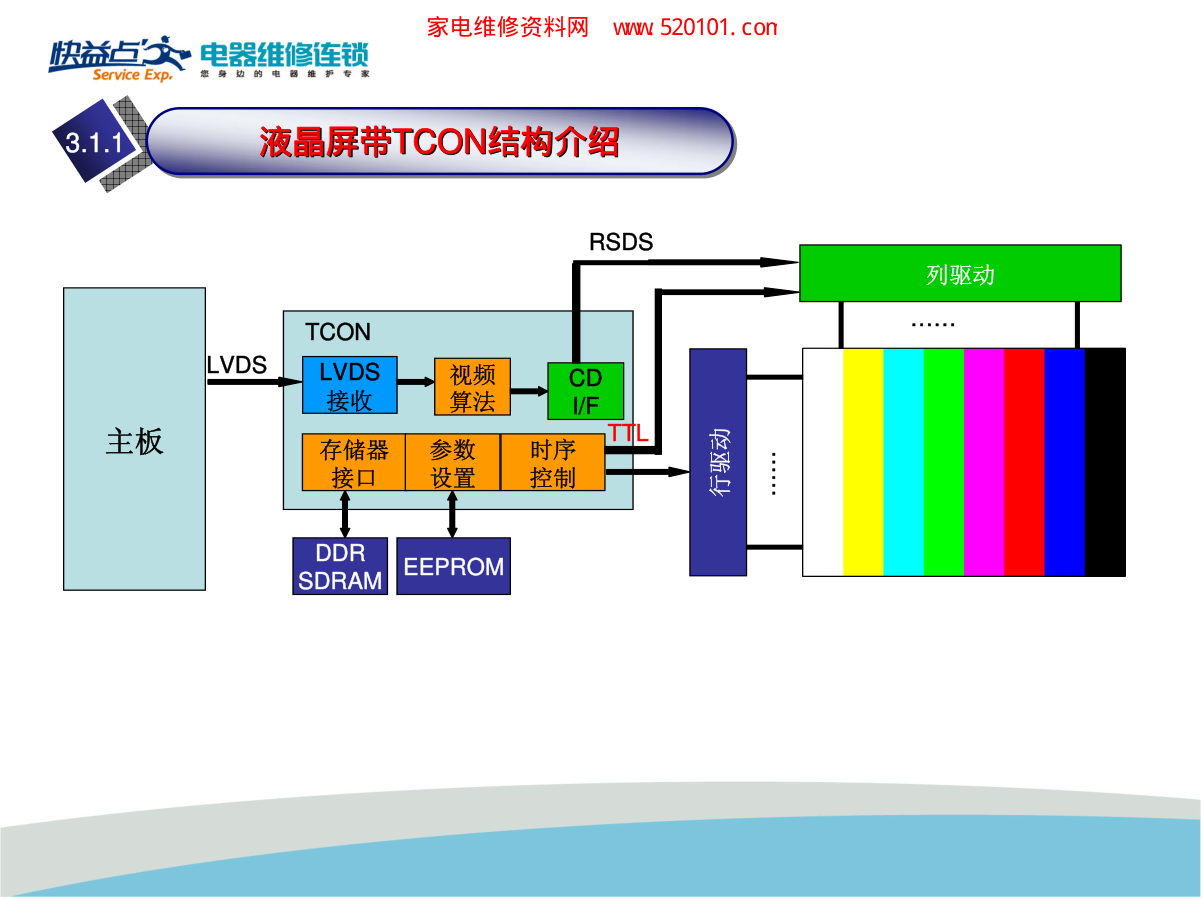

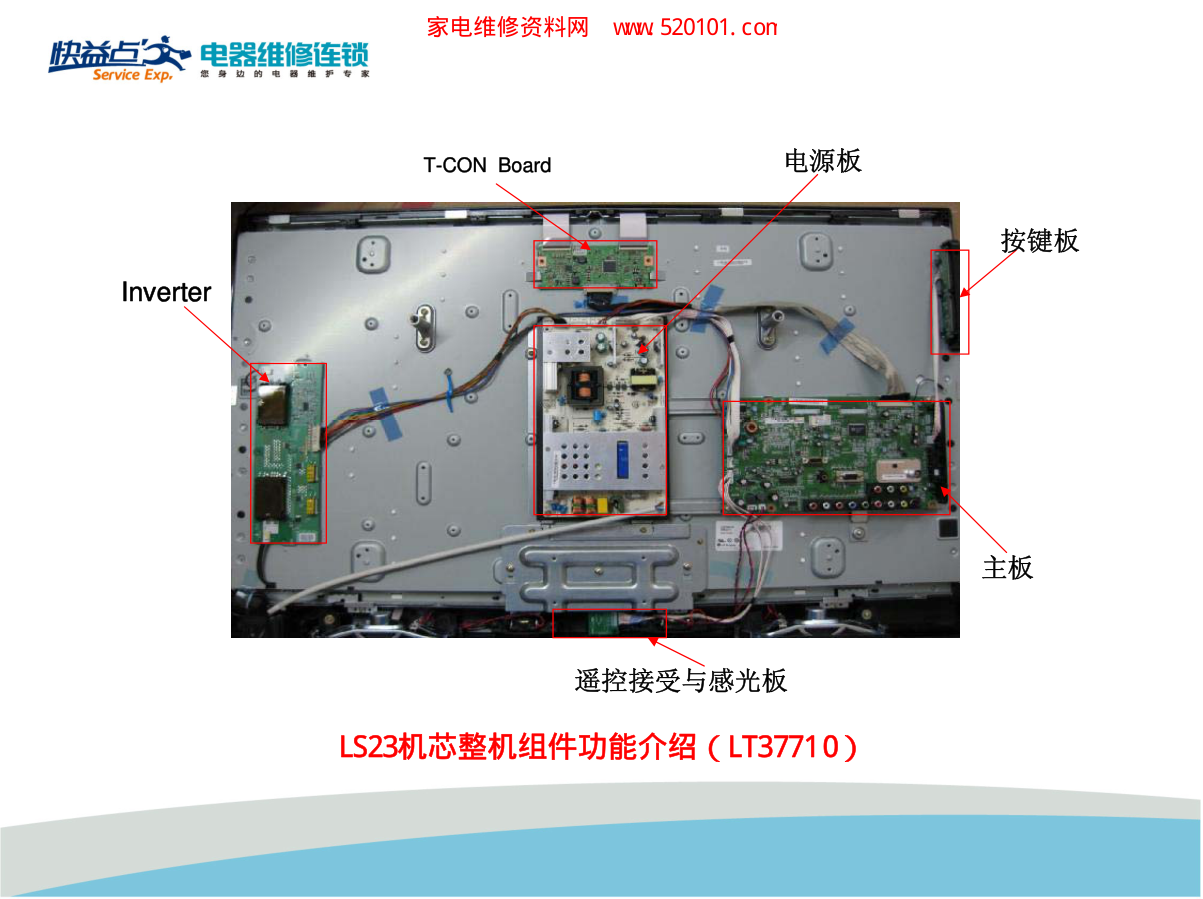

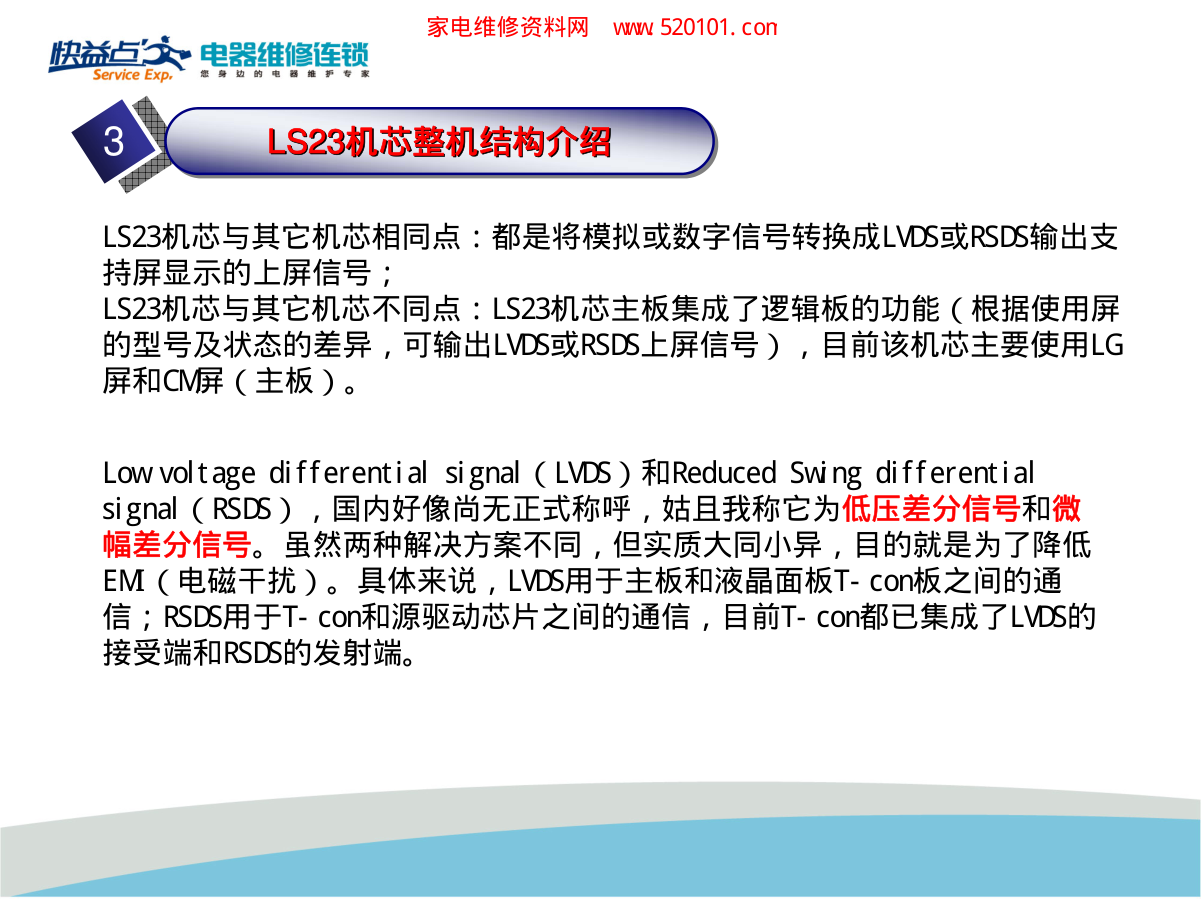

L S 23机芯组件判定 及原理与维修培训 快益点技术支持处 王晓东 家电维修资料网 www. 520101. com 一、 LS23机芯电路分析与故障检修 （1） LS23机芯适用机型介绍 （2） LS23机芯整机结构介绍 （3）整机信号流程介绍（以LT26610机型为例） （4）主板各单元电路原理分析及故障检修（含维修参考数据） 二、LS23机芯组件维修判定（以LT26610机型为例） （1）电源板组件（二合一）维修判定 （2）主板维修判定 （3）T-CON板维修判定 （4）Panel维修判定 三、LS23机芯软件升级方法 家电维修资料网 www. 520101. com L S 23机芯电路分析与故障检修 家电维修资料网 www. 520101. com LS23机芯机型： 710系列： LT32710、LT37710 610系列： LT19610 、LT22610 、LT26610 620系列： LT19620、LT22620 、LT26620、LT32620 629系列： LT19629 、LT22629 、LT26629、LT32629 LS23机芯采用Mstar公司高集成度的MST721DU作为整个系统的处理芯片。该 芯片具有一路数字输入、2路模拟输入、6路CVBS输入端口。能够直接支持CVBS和 高清信号的解码；具有HDMI1.3接收端口，可支持720P、1080i的输入信号。系统 内置MCU控制器，集成度高。系统程序保存在外部Flash Memory中。所有输入、 输出接口均位于主板上，接口安装从以前的卧式更改为立式，因此音视频线的插 入方向也从以前由下向上，更改为垂直后盖方向插入，更便于售后安装调试。 1 LS23机芯适用机型 LS23 LS23机芯适用机型 机芯适用机型 家电维修资料网 www. 520101. com YPbPr Input HDMI Input PC Input S Input AV Input x2 640×480、800×600、1024×768、 1280×768 VGA 格式 WXGA（640×480 ）/60Hz 、 XGA（800×600 ）/60Hz 、 SVGA（1024×768 ）/60Hz 、 VGA（1280×768） /60Hz 、 1080i （50Hz/60Hz） 、 1080p（50Hz/60Hz）、 720p（50Hz/60Hz） 、 480i、480P、576i、576P HDMI 格式 480i、480P、576i、576P、 720P(50Hz/60Hz)、1080i(50Hz/60Hz)、 1080P(50Hz/60Hz) YpbPr 格式 2 LS23机芯系统主要规格 LS23 LS23机芯系统主要规格 机芯系统主要规格 注： 19、22寸无侧AV 家电维修资料网 www. 520101. com 3 LS23机芯整机结构介绍 LS23 LS23机芯整机结构介绍 机芯整机结构介绍 LS23机芯与其它机芯相同点：都是将模拟或数字信号转换成LVDS或RSDS输出支 持屏显示的上屏信号； LS23机芯与其它机芯不同点：LS23机芯主板集成了逻辑板的功能（根据使用屏 的型号及状态的差异，可输出LVDS或RSDS上屏信号），目前该机芯主要使用LG 屏和CM屏（主板）。 Low voltage differential signal（LVDS）和Reduced Swing differential signal（RSDS），国内好像尚无正式称呼，姑且我称它为低压差分信号和微 幅差分信号。虽然两种解决方案不同，但实质大同小异，目的就是为了降低 EMI（电磁干扰）。具体来说，LVDS用于主板和液晶面板T- con板之间的通 信；RSDS用于T- con和源驱动芯片之间的通信，目前T- con都已集成了LVDS的 接受端和RSDS的发射端。 家电维修资料网 www. 520101. com 3.1.1 液晶屏带TCON结构介绍 液晶屏带 液晶屏带TCON TCON结构介绍 结构介绍 TCON LVDS 接收 LVDS 视频 算法 CD I/F 存储器 接口 参数 设置 时序 控制 DDR SDRAM EEPROM 列驱动 行驱动 …… …… RSDS TTL 主板 家电维修资料网 www. 520101. com T-CON Board 电源板 主板 Inverter 遥控接受与感光板 按键板 3 LS23机芯整机组件功能介绍（LT37710） 家电维修资料网 www. 520101. com T-CON Board 电源+ Inverter板 FSP107-2PS01 按键板 主板 CCFL冷阴极灯管接口 LS23机芯整机组件功能介绍（LT26610） 家电维修资料网 www. 520101. com 3.1.2 液晶屏不带TCON结构介绍 液晶屏不带 液晶屏不带TCON TCON结构介绍 结构介绍 列驱动 行驱动 …… …… RSDS 主板 RSDS 伽玛电压 时序电路 LS23机芯将主板和T-con板整合在一起，主要应用于奇美屏，从CON5、CON6接口输出 RSDS信号送到屏驱动电路；若采用LG屏，则从JP1接口输出LVDS信号送到T-con （Timing Control）板（液晶时序控制器），与其它机芯完全相同。LVDS和 RSDS其实 就是两个IC，T-con板前期未集成该功能，它们就得一对一使用。 家电维修资料网 www. 520101. com 按键板组件：设置7 个按键，用户可以通 过该组件方便地对电 视进行操作。 内置电源组件： LT32710：LM32-V315B3-V1、FSP160- 3PI01（配不同屏的电源，不可互换）。 LT37710：FSP306-4F01、HS308-4N01（可 互换使用）。 遥控板组件：由状态指示灯、光感应芯片和一个遥控 接收头构成。通过该板，整机可以接收来自用户遥控 器的操作指令，同时显示本机当前的工作状态。 主板组件:将外接输入信号转换为 统一的液晶显示屏所能识别的数 字信号（LVDS和RSDS）。 LS23机芯整机组件功能介绍（LT32710） 家电维修资料网 www. 520101. com 4 LS23机芯视频信号流程（LT26610） LS23 LS23机芯视频信号流程（ 机芯视频信号流程（LT26610 LT26610） ） Low voltage differential signal （LVDS）低压差分信号 高频头组件 U11（TMI8-C22I1VH） 12 4 5 U13（MST721） 41 42 39 40 J3 AV3 35 36 J2 S端子 38 44 AV1 U5 FMS6143 1 J1 25 27 30 21 29 26 24 33 34 1 2 4 5 7 8 9 10 13 14 J4 J6 21 22 20 23 J7 HD-SOG HD-Y HD-Pb HD-Pr DDC_SCL DDC_SDA RXCKN RXCXP RX2P RX0N RX2N RX1P RX1N RX0P VGA_B+ VGA_G+ VGA_R+ VGA_SOG VGA_B- VGA_VS VGA_HS VGA_R- VGA_G- TV_VIN+ TV_VIN- AV3_VIN+ AV3_VIN- S_C S_Y AV1_VIN 100 78 CON9 55 56 CON10 LED_CTL IR_in KEY_0 KEY_1 U16 W25X40 69 68 71 70 U14 24C32 75 74 77 W/P I2C_SCL I2C_SDA CE# SDO SDI SCK 105 104 97 90 96 91 89 88 RXE0+ RXE0- JP1 87 86 RXE1+ RXE1- RXE2+ RXE2- RXEC+ RXEC- RXE3+ RXE3- 家电维修资料网 www. 520101. com 4.1 高频头U11（TMI8-C22I1VH）电路 家电维修资料网 www. 520101. com 高频头电路检修： （1）当出现无台、TV黑屏、不开机故障时，都有可能是此电路造成，请检查 U11的工作条件及工作电压； ①对于不开机故障，高频头只有总线可能引起，可通过开/待机动作检测总线 电压或U11的（4）脚和（5）脚对地电阻来判定； ②对于无台、信号弱、TV黑屏，先检测U11的工作电压；其次测量（12）脚电 压来进行判定，使用示波器观察（12）脚波形，可以更加直接看到高频头是 否有输出。 （2）测试高频头总线时以波形为准，总线波形在有数据交换时才有，故在测 试时，打出“自动搜索”项，让电视处于收台状态； （3）高频头输出的视频信号经CA10、C77、L16、C78输入到U13的（41）脚， U13的信号输入端为差分输入，（41）脚为正相输入，（42）脚为反相输入, 要使U13内的差分电路正常工作，必须保证33脚外接的C79、R139正常。 家电维修资料网 www. 520101. com 4.58V 自动 频率调谐（本机未用） AFT 10 2.17V CVBS信号输出 AUDIO 11 1.3V 音频信号输出 VIDEO 12 3.87V 自动增益控制（本机未用） AGC 9 0V 4.99V 0V 5.21V 5.21V 31.92V 0V 2.52V 电压 第二伴音中频输出 SIF 8 RF部分电源 +5V-RF 7 地址选择 AS 6 I2C总线（数据） SDA 5 I2C总线（时钟） SCL 4 调谐电压 +32V 3 中频信号输出（本机未用） IF-OUT 2 空脚 NC 1 备注 功能含义 符号 引脚 高频头U11（TMI8-C22I1VH）引脚功能及电压 家电维修资料网 www. 520101. com 高频头与ＣＰＵ之间的总线转换电路 该电路的作用： 高频头的供电为5V，而CPU的供电为3.3V，这就意味着高频头的总线电压是 5V，CPU的总线电压是3.3V，二者总线不能直接接在一起，否则会导至CPU工作 异常，要实现3.3V总线对5V总线的控制，所以接入了Q34和Q35，来实现CPU与高 频头之间总线电压的匹配。 家电维修资料网 www. 520101. com 4.2 AV、S端子信号输入电路 家电维修资料网 www. 520101. com 4.3 YPBPR信号输入电路 家电维修资料网 www. 520101. com 4.4 HDMI端子信号输入电路 起保护作用 HDMI热拨插识别信号 HDMI控制信号 存储电视机硬件信息，以 便HDMI对电视机身识别 家电维修资料网 www. 520101. com 当HDMI接通以后，从HDMI接口（18）脚送入+5V电压(HDMI-5V)，一方面由 二极管BD1为U10（M24C02）提供工作电压；另一方面经R86后为热拨插控制三极 管Q9提供偏置电压。当用遥控器或本机按键转换为HDMI状态时，微处理器U13 （11）脚脚输出低电平，Q9截止，其（C）极输出高电平经J6的（19）脚送至 HDMI输出设备作为识别信号。其输出设备检测到正常的热拨插信号以后就开始 通过总线读取U10存储的E-EDID数据，读取正常后再通过时钟线和数据线从U10 （M24C02）中读取解密信息并进行密码交换。在非HDMI状态，U13（11）脚输出 +5V高电平使Q9饱和导通，HDMI输出设备检测到J6的（19）脚低电平后停止信号 输出。液晶电视要正常显示接收的HDMI图像，输入到主芯片U13的低压差分信号 （包含音视频信号，时钟信号及其它辅助信号）、热拨插信号、DDC通道的数据 都必须要正常。 家电维修资料网 www. 520101. com 4.5 VGA端子信号输入电路 存储电视机硬件信息（屏型号、 刷新率、分辨率等），以便 HDMI对电视机身识别 对输入信号进行双向限幅，防止 信号幅度过大或静电对芯片损坏 某一路信号中器件失效， 将引起彩色不正常故障 开路无影响，短路会 引起相应基色不正常 ＰＣ的行场同步信号分别输入到D31、 D32的负极，由于其正极通过R119、 R120接至+5V，为其提供了偏置电 压，故D31、D32正向导通。 当同步信号加到负极，其负极电压开 始变化，正极电压也跟随变化，相当 于把同步信号从负极耦合到正极。 家电维修资料网 www. 520101. com 检修注意： （1） MST721DU输入端均采用差分输入，反相输入端通过阻容接地，当出故 障时将影响图象的颜色。 （2）高清和ＰＣ还需从亮度信号中取出同步信号即ＳＯＹ和ＳＯＧ，否则 高清和ＰＣ都无图。 （3）检修以上5路输入通道，使用示波器观察信号的波形为最好的方法。 家电维修资料网 www. 520101. com 4.6 LVDS上屏接口 LT26610配LG屏时未装R185、R463、R148、R153、R152、R144电阻。 家电维修资料网 www. 520101. com LVDS信号输出经上屏插座及上屏线至屏上组 件—驱动板。此处是检测主板电路是否工作正常 的一个关键测试点。若主板电路异常引起该处无 LVDS信号输出，将出现黑屏故障；若某一组 LVDS信号异常，将出现图花、彩色异常故障。 主芯片（65）脚输出PWM 调光脉冲信号 RXEC+ RXE2- RXE3- RXE2+ RXE0+ RXE3+ OPC_ ENABLE RXE1- RXEC- RXE1+ RXE0- VCC- PANEL +5V_ all OPC_ PWM_IN R167 0 R167 0 R144 NC R153NC R165 0 R1 R148NC + CA16 NC/220uF/35V + CA16 NC/220uF/35V R177 NC J P1 J P1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 24 25 26 27 28 29 30 31 32 33 34 23 R168 0 R16 R163 NC R163 R164 0 R164 0 C99 0.1uF C99 0.1uF R169 0 R169 0 R166 0 R166 R162 1K R16 1 R152NC R146 0 R146 0 OPC_ PWM_ OUT R185NC U13（86）脚 U13（87）脚 U13（88）脚 U13（89）脚 U13（91）脚 U13（90）脚 U13（96）脚 U13（97）脚 U13（104）脚 U13（105）脚 同步信号，来自 U27（1）脚 家电维修资料网 www. 520101. com 5 LS23机芯音频信号流程（LT26610） LS23 LS23机芯音频信号流程（ 机芯音频信号流程（LT26610 LT26610） ） 高频头组件 U11 （ TMI 8-C22 I1VH ） 11 5 6 TV_audio TV_audio 10 1 AV1_Lin AV1_Rin U19 R2A15908 J2 12 1 AV3_Lin AV3_Rin J3 8 3 PC_Lin PC_Rin J5 14 5 HD_Lin HD_Rin J7 U21 74HC4052 13 3 9 2 HD_Lin HD_Rin U13 MST721DU 1 2 4 5 7 8 9 10 13 14 J6 DDC_SCL DDC_SDA RXCKN RXCXP RX2P RX0N RX2N RX1P RX1N RX0P 63 62 61 59 U18 CS4344 7 10 4 7 HDMI_LOUT HDMI_ROUT 1 2 3 4 AU_SD AU_SCLK AU_WS AU_MCLK 99 10 AUDIO_SW0 28 27 13 11 AMP_L AMP_R U20 TPA3121D2 6 5 4 95 AMP_MUTE J1 15 22 CON8 CON7 AMP_ROUT+ AMP_LOUT+ 家电维修资料网 www. 520101. com 5.1 音效处理电路R2A15908 工作过程：从（1） ∽（10）脚输入5路音频信号（TV、AV、YPBPR、PC、HDMI）在U19内部进行切换，通过总线 控制，选中一路后送到IC内部后级进行音效处理和音量控制，从（27）脚和（28 ）脚输出到U20。 本机静音设定在该IC内部，当转换频道或打本机静音键，CPU通过总线控制R2A15908，使其没有音频输出到伴音 功放，从而达到静音的目的。 家电维修资料网 www. 520101. com 5.2 伴音功放电路（TPA3121D2） U20的（4）脚为静音脚，低电平静音。该机的静音分为3部分： 1、开机静音。打开电源开关，进入待机状态，从U13（MST721DU）的（95）脚输出 高电平2.85V，使Q21导通，输出低电平加到TPA3121的（4）脚，实现开机静音。 2、关机静音。正常工作时Q19由于BE极正偏而截止，CA25被充电至20V；关机时， Q19的BE极因D41的作用而反偏，使Q19导通，从而使Q18、Q20导通，输出静音低电 平 。 3、本机静音。在U19（R2A15908）内。 家电维修资料网 www. 520101. com 6 LS23机芯整机供电框图（LT26610） LS23 LS23机芯整机供电框图（ 机芯整机供电框图（LT26610 LT26610） ） U5 FMS6143 4 U21 74HC4052 16 U10 24C02 8 U7 24C02 8 D24 BD1 9 10 6 +12V U4 IRF7314 1 3 JP1 D40 3 2 U19 R2A15908 15 9VA U12 78M05TCDT 3 2 5V_IF FB13 U11 TMI8-C22I1VH 7 U18 CM4344 9 3 5VSTB CON1 U2 MP2359 5 6 U1 AZ1117-3.3 3 2 L10 FB6 FB5 153 67 84 142 U13 MST721 AVDD_12 VDDC 3.3V_MST FB1 AVDD_33 6 31 43 Vcc1.2V FB4 156 141 FB3 AVDD_LPLL AVDD_MPLL FB2 58 112 140 150 VDDP U27 CD4013BPWR 14 U16 W25X40 8 +33V Flash HDMI数字音频转换 信号同步，保证OPC 开关信号与上屏的 场同步信号同步。 U20 1、3、10、12、19、20脚 U14 24C32 8 U15 24C04 8 EEPROM HDCP 家电维修资料网 www. 520101. com L S 23机芯组件维修判定 （以L T 26610机型为例） 家电维修资料网 www. 520101. com 1 电源板（电源+逆变器二合一）维修判定 电源板（电源 电源板（电源++逆变器二合一）维修判定 逆变器二合一）维修判定 LS23机芯所有机型（除LT37710外）中，其余机型均采用电源+逆变器二 合一的外购电源提供整机相关电路的工作电压，一般有24V、12V和5VSTB等 电压。 LS23机芯内置电源板组件（电源+逆变器二合一）也可断开负载进行检修。 只要用数字三用表检测其输出插座上的相关电压或对地阻值是否正常，就能 准确判定出是否是电源板组件本身故障。下面以LT26610用电源FSP107-2PS01 为例介绍电源板组件（电源+逆变器二合一）故障判定方法。 家电维修资料网 www. 520101. com AC220V CCFL接口 与主板接口 STR-W6252 逆变器驱动M0S管 整流桥堆 家电维修资料网 www. 520101. com 接上交流电于电源板组件，检测其插座CN201的（7）脚（+5VSTB），正常 的话此时就应该有5V电压输出， CN201的（3）（4）脚（+12V）处于关断状态； 反之，电源板组件就是坏的。当给电源板组件CN201的（1）脚（STB）强行施加 一个高电平（5V），就可以模拟二次开机，输出其它几组电压。 当+5VSTB电压正常，主板才能进入待机状态，电源指示灯才会被点亮，二 次开机后STB信号为高电平【主板CON1（12）脚为5.2V】，电源由待机转为正常 工作。如果STB信号不能转为高电平，可将三极管Q2的B、E极短路，此时电源板 就应输出正常的5V、12V电压，逆变部分电路不工作，灯管未被点亮。 此时，我 们在电源板组件CN201的（7）脚（+5VSTB）接一个4.7K的电阻降压后加到CN201 的（10）脚（ON/OFF），这时若逆变器和灯管就应正常工作，背光灯管就应点 亮，否则就应该判定是主板引起的故障。对于电源板组件逆变部分的亮度控制信 号，长虹公司生产的液晶电视基本上在此脚上是加有一个固定的电压（3V/3.3V 等，因屏不一样而定），本机是在电源板组件CN201的（12）脚（VPWM）加 3.23V的固定电压，电源板组件逆变部分处于一个恒定的功率输出。 在上门检测过程中，如果测试CN201的（1）脚（STB）和（10）脚 （ON/OFF），已转为高电平，电源板没有正常电压输出且背光灯不亮，在排除 负载电路无短路的情况，可以判定电源板组件已损坏。 家电维修资料网 www. 520101. com 5.2V 0V 11.65V 11.65V 0V 0V 5.23V 0V 0V 1.23V 0V 3.23V 电压 12V供电 +12V 10 功能 符号 脚 号 开/待机控制信号 STB 12 接地 GND 11 12V供电 +12V 9 接地 GND 8 接地 GND 7 5V供电 +5VSTB 6 接地 GND 5 逆变器状态检测 PNL_STATUS 4 逆变器开关控制信号 BRI_ON/OFF 3 接地 GND 2 逆变器亮度调节信号 BRI_ADJ 1 3.23V 0V 1.23V 0V 0V 5.23V 0V 0V 11.65V 11.65V 0V 5.2V 电压 逆变器开关控制信号 BRI_ON/OFF 10 功能 符号 脚 号 逆变器亮度调节信号 BRI_ADJ 12 接地 GND 11 逆变器状态检测 PNL_STATUS 9 接地 GND 8 5V供电 +5VSTB 7 接地 GND 6 接地 GND 5 12V供电 +12V 4 12V供电 +12V 3 接地 GND 2 开/待机控制信号 STB 1 主板CON1插座引脚功能及电压 电源板组件CN201插座引脚功能及电压 家电维修资料网 www. 520101. com 主板只要在电源板提供正常的供电，接收TV或外部视频信号输入后，经过信 号解码、数字处理和格式变换等，转变成统一的液晶屏所需的LDVS数字差分信 号，最终在液晶屏上就能显示彩色画面。判断主板是否存在问题，可以采用以下 方法加以判定： 2 主板维修判定 主板维修判定 主板维修判定 家电维修资料网 www. 520101. com JP1 J3 Tuner J6 J5 J4 J1 J2 J7 电源板 LVDS信号输出 左侧扬声器 右侧扬声器 遥控板 K 板 AV输出 AV输入 AV输入 VGA输入 HDMI输入 YPBPR输入 U13（MST721DU-LF） 视频处理主芯片 U20（TPA3121D2） 音频处理集成电路 U18（CS4344） 数字音频转换为模拟音频 U16（W25X40） Flash，程序存储器 U19（R2A15908SP） 各路音频信号切换以及音效设置 家电维修资料网 www. 520101. com 开机时，从U13的（101)脚输出的逆变器 开关控制信号，Q1截止，在C极得到约5V 的高电平通过CON1的（3）脚输往逆变器 打开逆变振荡器，逆变器正常工作。 当U13（MST721DU）通过遥控或健控得 到二次开机指令后，指示灯开始闪烁； 当U13 （MST721DU）内电路工作正常 后，就从（152）脚给出STBY低电平， Q3截止，5V经R5给电源板提供开机高 电平，实现电源二次开机，输出12V、 +5V给整机相应各电路。 另一路由软件对图像信号处理后， 从（65）脚输出PWM亮度控制信 号，Q3截止，通过CON1的（1）脚 输往逆变器实现自动调光。 （1）检查主板上的MCU输出的开/待机（STB）控制信号（高低电平）是否打 开了电源板组件，输出各组正常的直流电压给相关电路供电； （2）检查主板上的MCU输出的背光控制信号（ BRI-ON/OFF ）是否通过控制 电路输出正常的电压至逆变器，从而点亮背光灯。 家电维修资料网 www. 520101. com 在U13的(152)脚输出STB二次开机指令后，紧跟着从（151）脚输出低电平0V上屏电压控制信 号，打开供上屏电压通道的MOS管，为屏驱动电路提供5V/12V工作电压。 PANEL-ON/OFF指令经Q5和Q4两级倒相后加到U4内部MOS管的G极，该MOS管为P沟道增 强型，Vgs为负压时便导通，从漏极（5）∽（8）脚输出供屏驱动工作的电压。屏驱动电 路得电后，将U13通过上屏线送来的LVDS进行处理后，加到横X扫描电极和列Y图像电极， 形成电场将调制通过液晶单元的背光，在液晶屏幕上重现图像。 （3）检查主板上MCU输出的上屏控制信号（PANEL-ON/OFF）是否通过控制 电路输出正常的上屏电压至驱动电路； 家电维修资料网 www. 520101. com （4）根据故障现象，若出现“不开机”、“图声光异常”等，在检查上述三路控制信号 均正常时，可通过检查主板相关电路电压及波形或输至上屏插座的相应电压和波形 来判定主板是否存在故障。 主芯片（65）脚输出 PWM调光脉冲信号 RXEC+ RXE2- RXE3- RXE2+ RXE0+ RXE3+ OPC_ ENABLE RXE1- RXEC- RXE1+ RXE0- VCC- PANEL +5V_ all OPC_ PWM_IN R167 0 R167 0 R144 NC R153NC R165 0 R1 R148NC + CA16 NC/220uF/35V + CA16 NC/220uF/35V R177 NC J P1 J P1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 24 25 26 27 28 29 30 31 32 33 34 23 R168 0 R16 R163 NC R163 R164 0 R164 0 C99 0.1uF C99 0.1uF R169 0 R169 0 R166 0 R166 R162 1K R16 1 R152NC R146 0 R146 0 OPC_ PWM_ OUT R185NC U13（86）脚 U13（87）脚 U13（88）脚 U13（89）脚 U13（91）脚 U13（90）脚 U13（96）脚 U13（97）脚 U13（104）脚 U13（105）脚 同步信号，来 自U27（1） 脚 LT26610配LG屏时未装R185、R463、 R148、R153、R152、R144电阻。 家电维修资料网 www. 520101. com 11.6V 上屏供电 VCC-PANCEL 27 1.26V 像素时钟 RXEC- 12 11.6V 上屏供电 VCC-PANCEL 28 0V 接地 GND 13 11.6V 上屏供电 VCC-PANCEL 29 0V 接地 GND 14 11.6V 11.6V 0V 0V 0V 0V 0V 1.33V 1.14V 1.34V 1.13V 1.2V 电压 1.12V 1.27V 1.39V 1.08V 0V 0V 0V 0V 0V 0.22V 0V 0.24V 电压 上屏供电 上屏供电 接地 接地 接地 地址电阻 地址电阻 差分信号 差分信号 差分信号 差分信号 差分信号 功能描述 30 26 25 24 23 22 21 20 19 18 17 16 引脚 VCC-PANCEL VCC-PANCEL GND GND GND RXE0- RXE0+ RXE1- RXE1+ RXE2- 功能符号 差分信号 RXE2+ 15 像素时钟 RXEC+ 11 差分信号 RXE3- 10 差分信号 RXE3+ 9 地址电阻 8 地址电阻 7 地址电阻 6 OPC同步 OPC-ENABLE 5 地址电阻 4 OPC输出 OPC-PWM-OUT 3 地址电阻 2 OPC输入 OPC-PWM-IN 1 功能描述 功能符号 引脚 LVDS上屏接口功能及维修参考数据 家电维修资料网 www. 520101. com 在T-CON板MCU控制下，将主板产生的LVDS信号转成屏所需要的行列驱动 信号，驱动屏正常工作而显像。驱动板故障判断方法： （1）常用检测方法 ①上屏电压（P12测试点为 11.61V，屏型号不一样，电压也不一样）是否正常； ②3.3V（VCC测试点）、1.8V（VCC2测试点）等芯片供电是否正常； ③ T-CON板的升压电路是否正常【驱动板上的低电压通过DC-DC转换升至-7～ 30V（VGH测试点为26V，VGL测试点为-6.36V，VDD测试点为14.26V）主要提供 给屏内部驱动电路电压】； ④主板输送的LVDS上屏信号连接插座（线）是否正常；可用数字三用表测量 上屏线插座LVDS信号直流电压，一般为1.1V～1.5V左右（如果检测到该插座上的 直流电平拉低或无波形输出时，拔掉上屏线直流电平恢复正常，可初步判定为 屏T-CON板损坏）。 以上条件都满足的话，屏基本上会显示正常的图像；若上述4个条件中有 一个条件不满足，都是T-CON板本身引起，直接更换就可以了。 例如：出现黑屏现象，则需检查上屏电压、驱动板的低电压供电和升压电 路，若电压正常，就应该是主板存在故障。LT32710出现黑屏故障，多为D53、 D54所致。 3 T-CON板维修判定 TT--CON CON板维修判定 板维修判定 家电维修资料网 www. 520101. com 家电维修资料网 www. 520101. com P12测试点为 11.61V VCC测试点（3.3V） VCC2测试点（1.8V） VDD测试点为14.26V VGH测试点为26V VGL测试点为-6.36V TPS65161 逻辑板指示灯 家电维修资料网 www. 520101. com （2） 特殊故障检修方法 屏幕出现很多无规则的竖条线、灰屏或只有一半图像，则需要代换T-CON板来 判断是屏的问题还是T-CON板的问题。 ①以屏幕垂直中心线为界，屏幕左右两边的颜色表现出现差异，一半正 常，另一半颜色异常 家电维修资料网 www. 520101. com 颜色异常、颜色失真故障时，要考虑液晶屏不良、数字信号处理板不良。 可通过代换主板、 T-CON板来判断。 家电维修资料网 www. 520101. com 屏幕上出现具有一定规律性的蓝色水平线条，要考虑数字信号 处理板不良的可能性。 家电维修资料网 www. 520101. com 液晶屏不良、数字信号处理板不良、 甚至LVDS线接触不良或LVDS线本身不 良都有可能出现这种现象。 对于这种有规则的垂直线条，相对来 讲屏坏的可能性比数字信号处理板的 可能性要低。 ②屏幕出现花屏、满屏竖线 家电维修资料网 www. 520101. com 1、垂直线条 情况1（常见） 情况2（较少见） 4 PANEL维修判定 PANEL PANEL维修判定 维修判定 家电维修资料网 www. 520101. com 2、水平线条 情况1（常见） 情况2（较少见） 家电维修资料网 www. 520101. com 3、阴影 （1）屏幕角上阴影 （2）屏幕两侧垂直分布的阴影 （3）屏幕水平分布的阴影 对于处于角部的阴影，双画面/图像冻结法可简 便有效的做出是否屏坏的判断。主画面左下角 阴影，而小画面的左下角正常，确定为屏坏。 家电维修资料网 www. 520101. com 4、垂直色带 一条或多条垂直的色带，从屏幕上沿延续到下沿 家电维修资料网 www. 520101. com 5、 “漏液”状的色斑 在高原地区，主要由低气压引起。在平原地区出现该现象，则是其它原因 造成。 家电维修资料网 www. 520101. com L S 23机芯软件升级方法 (成都工装) 家电维修资料网 www. 520101. com 1 软件升级准备工作 软件升级准备工作 软件升级准备工作 （1）将通用并口线一端连接到升级工装的输入端口“J P4”上，另一端连接到 计算机的“并口”上； （2）将通用 VGA线一端连接到升级工装的输出端 “J P5”端口上，另一端连接 到待升级的整机 VGA端口上； （3）连接工装的输出端的 USB 接口与计算机的 USB接口。 （4）TV 整机上电，遥控开机，使整机处于正常工作状态。 家电维修资料网 www. 520101. com 2 软件升级操作步骤 软件升级操作步骤 软件升级操作步骤 将工具软件安装包“ISP_ ToolV4394.rar”复制到C 盘，解压缩到一个文件夹。 双击ISP_ ToolV4394.exe，出现如下界面： 家电维修资料网 www. 520101. com I2C Pin Definition下面有四个 按钮，分别为SDA in、SCL in、 SDA out、SCL out。四个按钮 下面有PIN和Reverse High两 个选项，其具体配置如下。 家电维修资料网 www. 520101. com www. j dwx. i nf o 家电维修论坛 家电维修资料网 www. 520101. com www. j dwx. i nf o 家电维修论坛 家电维修资料网 www. 520101. com www. j dwx. i nf o 家电维修论坛 家电维修资料网 www. 520101. com 点击 Auto Detect按钮，Base Addr 栏后显示OK，即可进行下一步骤。 www. j dwx. i nf o 家电维修论坛 家电维修资料网 www. 520101. com 点击 Connect按钮，出现上图提示，则表示连接成功。 www. j dwx. i nf o 家电维修论坛 家电维修资料网 www. 520101. com 单击工具条中的Read项，点击“Read”，将软件加载到升级程序中， www. j dwx. i nf o 家电维修论坛 家电维修资料网 www. 520101. com www. j dwx. i nf o 家电维修论坛 家电维修资料网 www. 520101. com www. j dwx. i nf o 家电维修论坛 家电维修资料网 www. 520101. com www. j dwx. i nf o 家电维修论坛 家电维修资料网 www. 520101. com www. j dwx. i nf o 家电维修论坛 家电维修资料网 www. 520101. com
