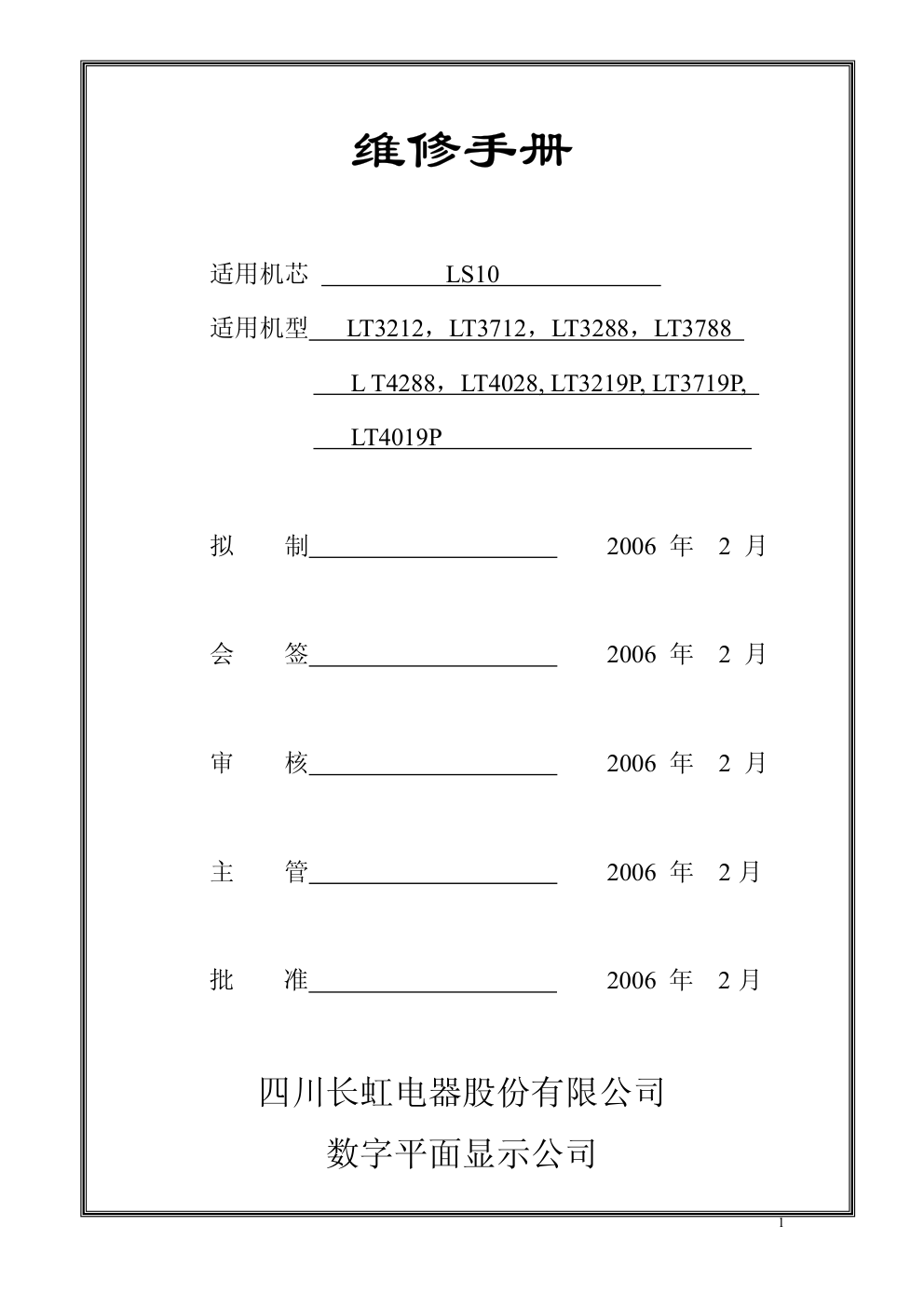

长虹LS10机芯维修培训手册
)
)
)
)
)
)
)
)
)
)

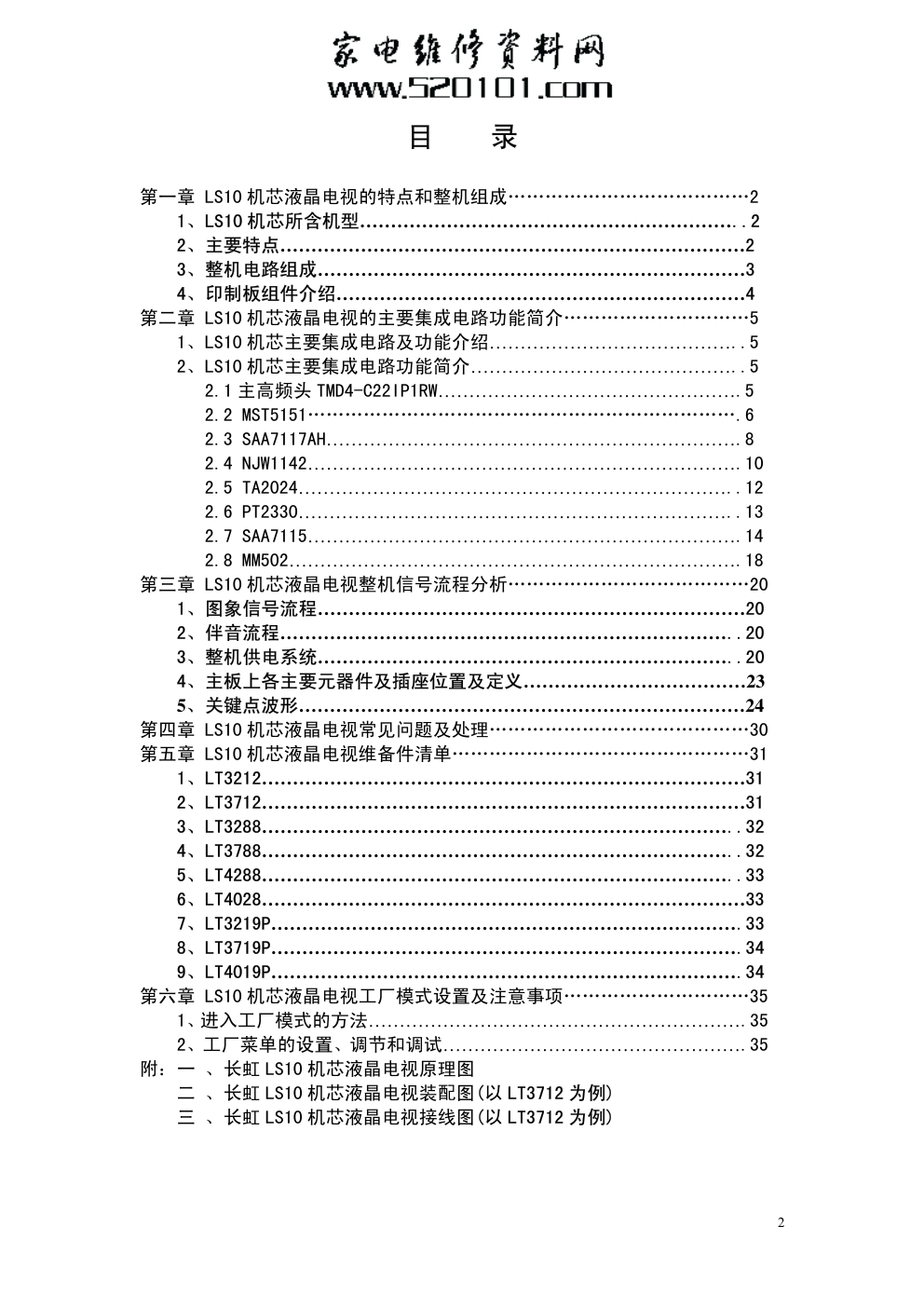

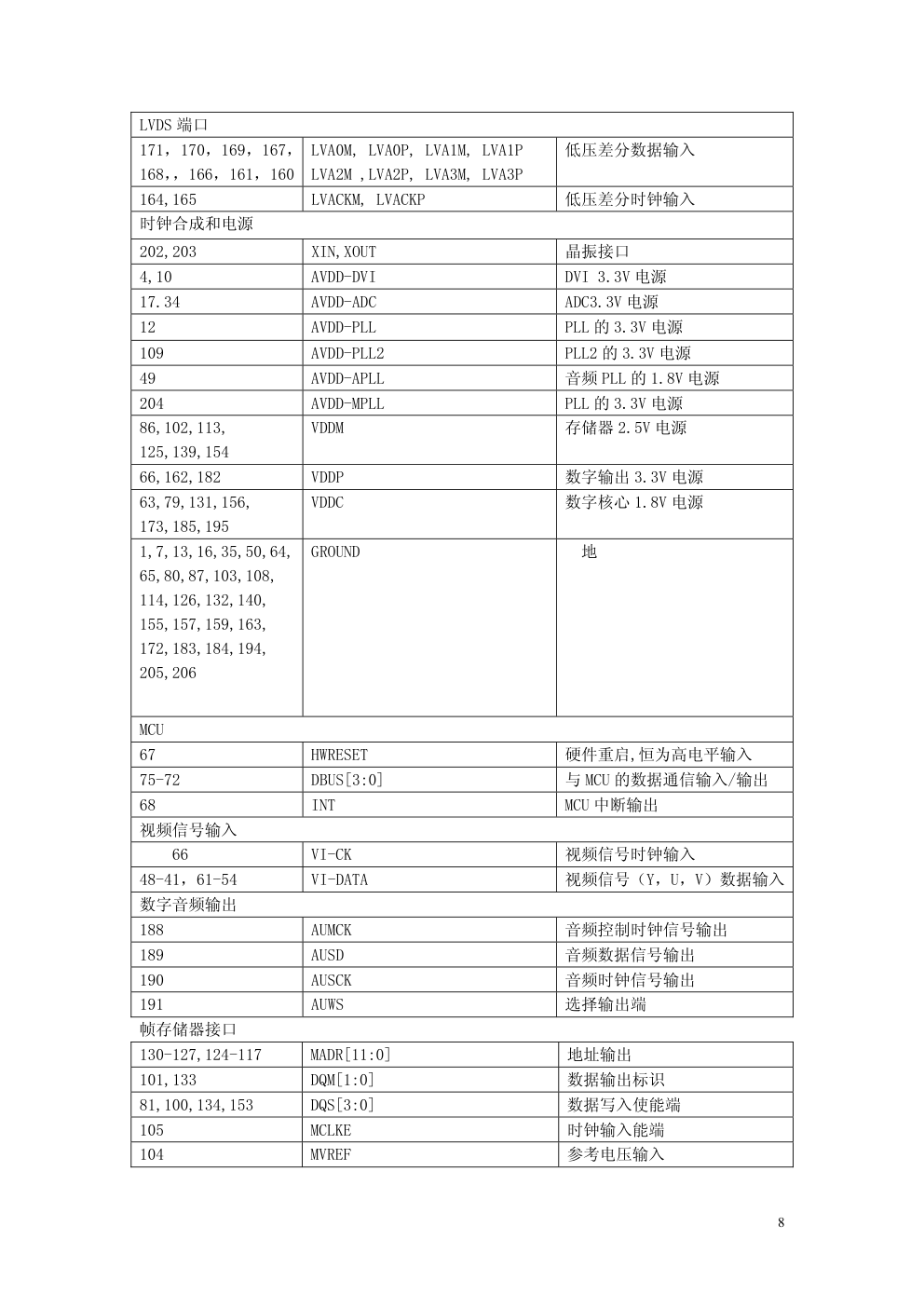

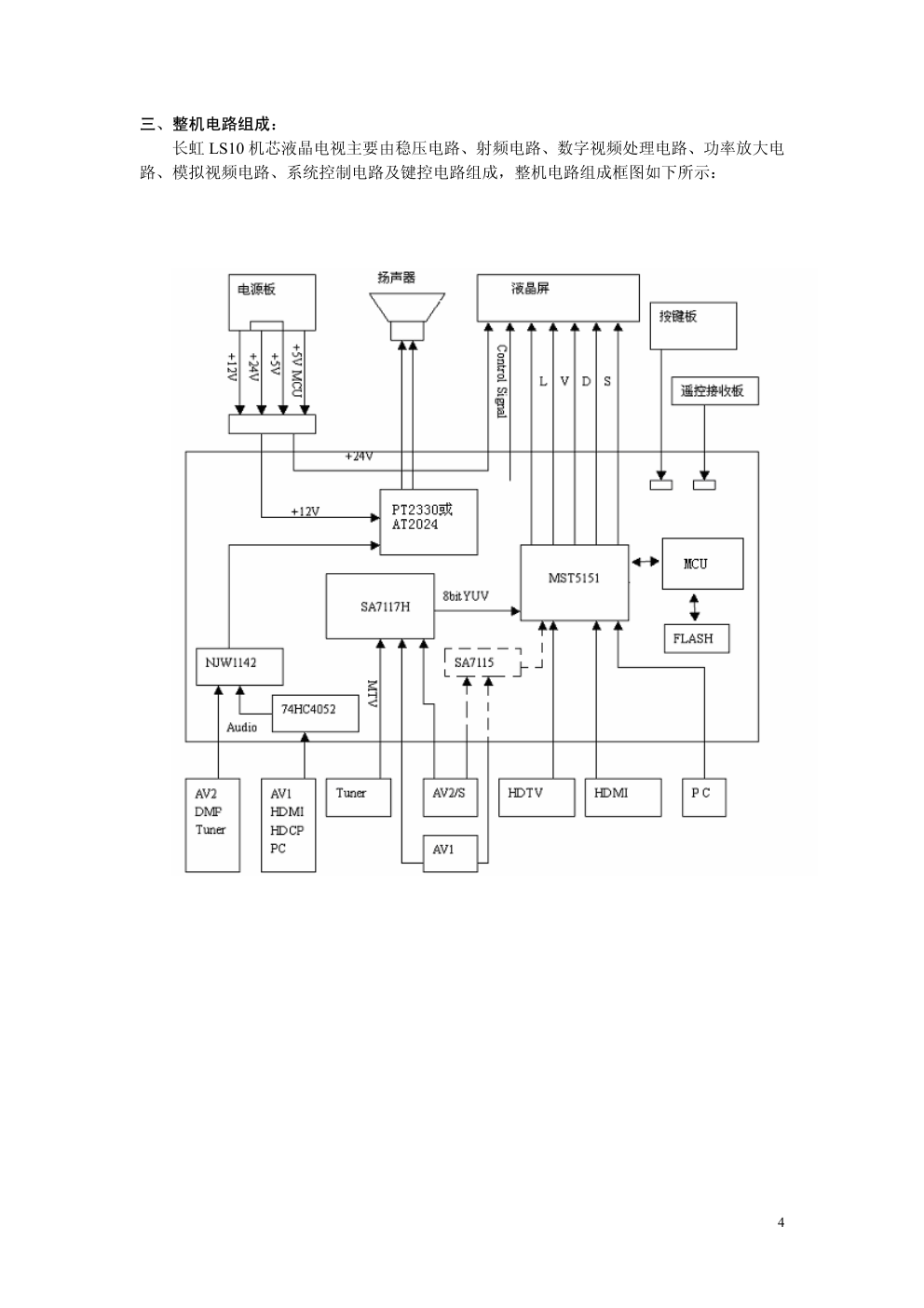

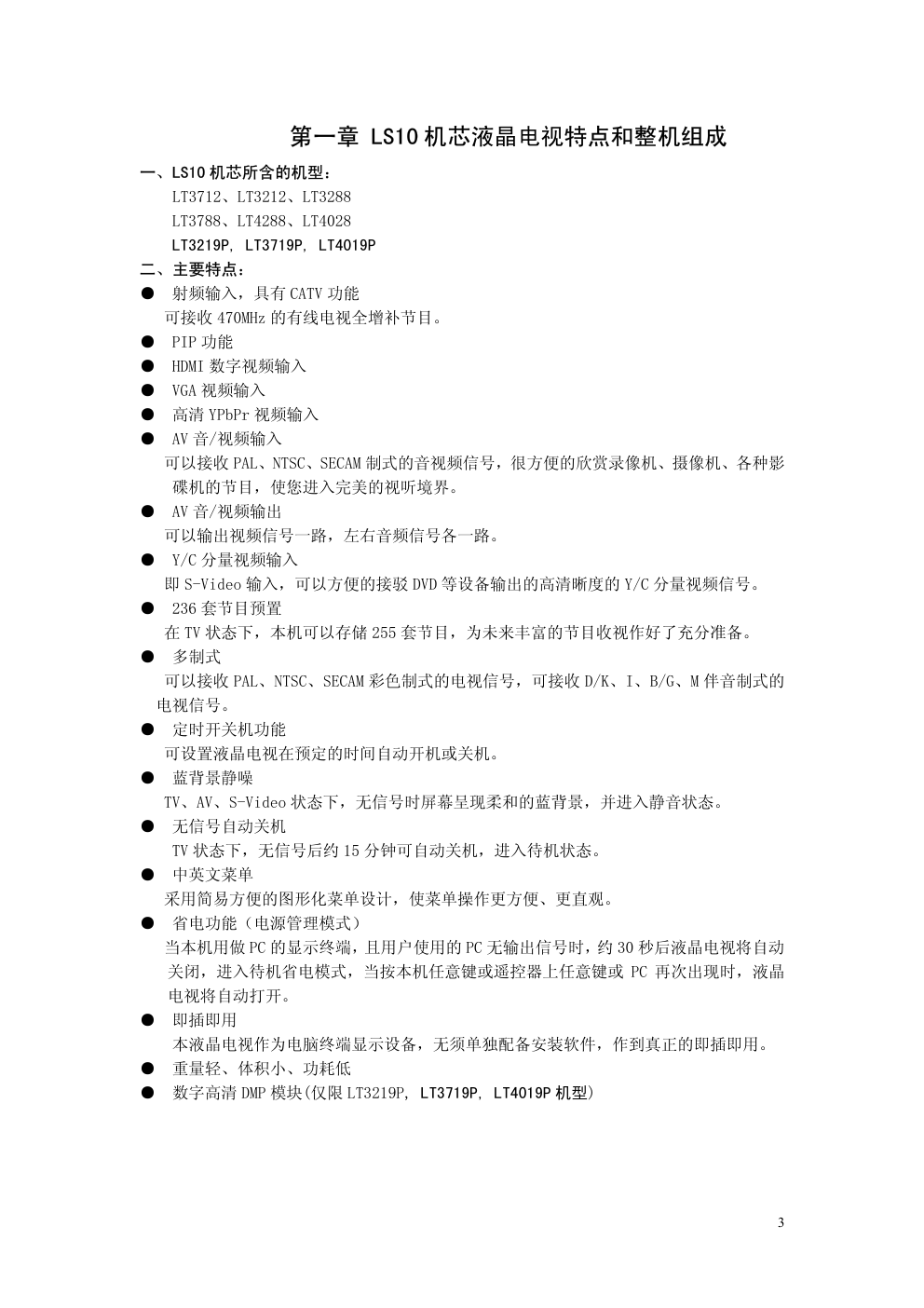

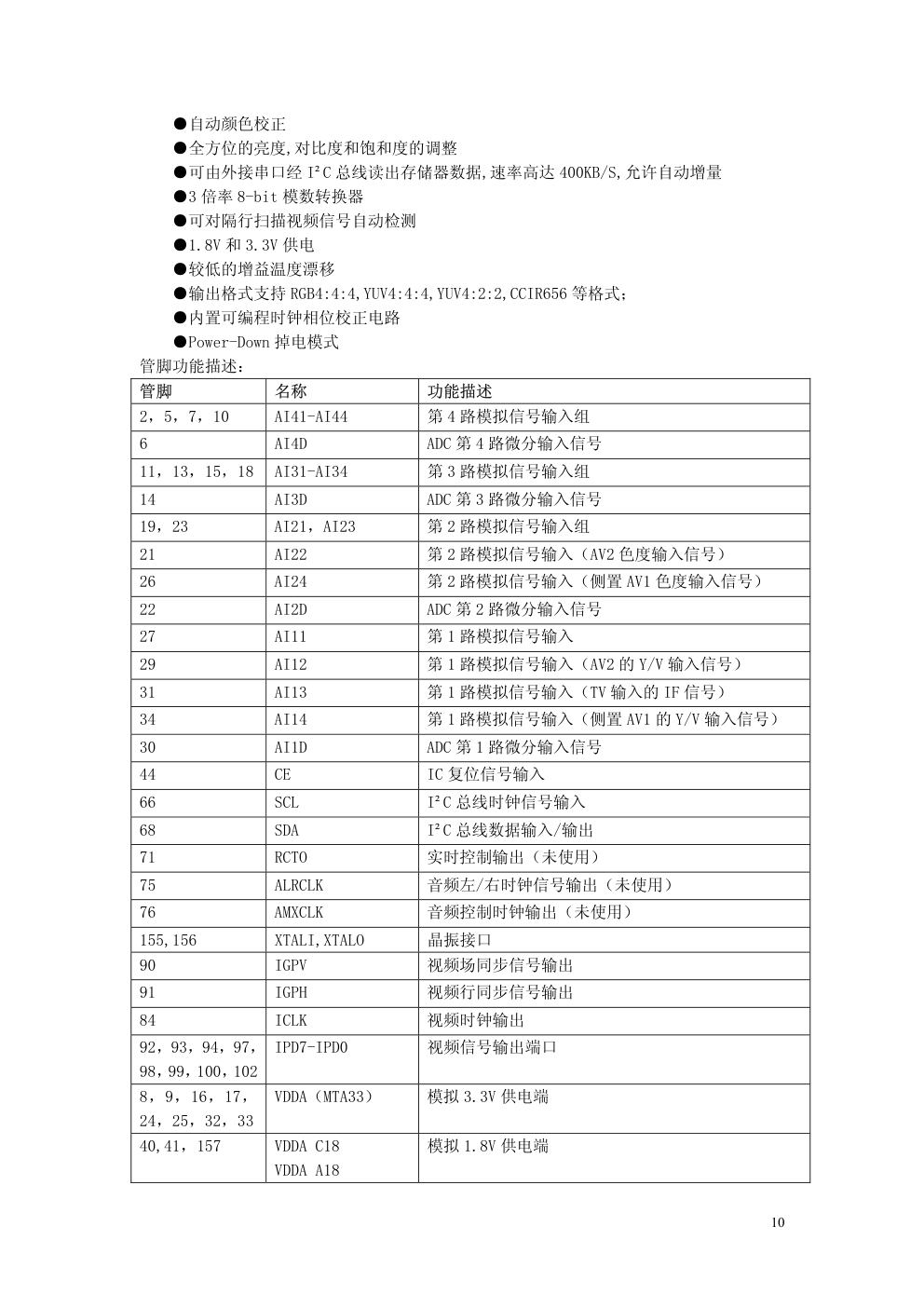

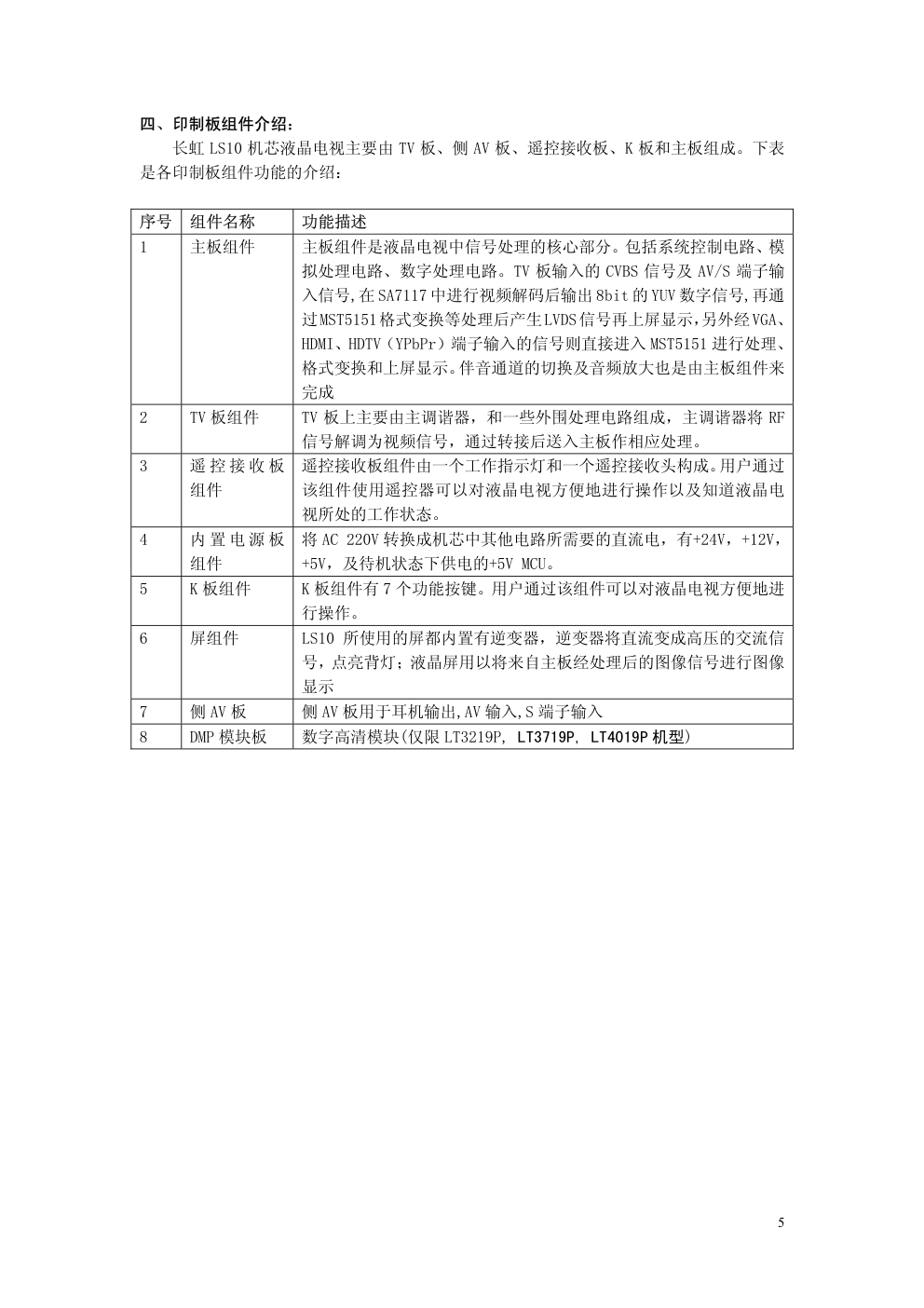

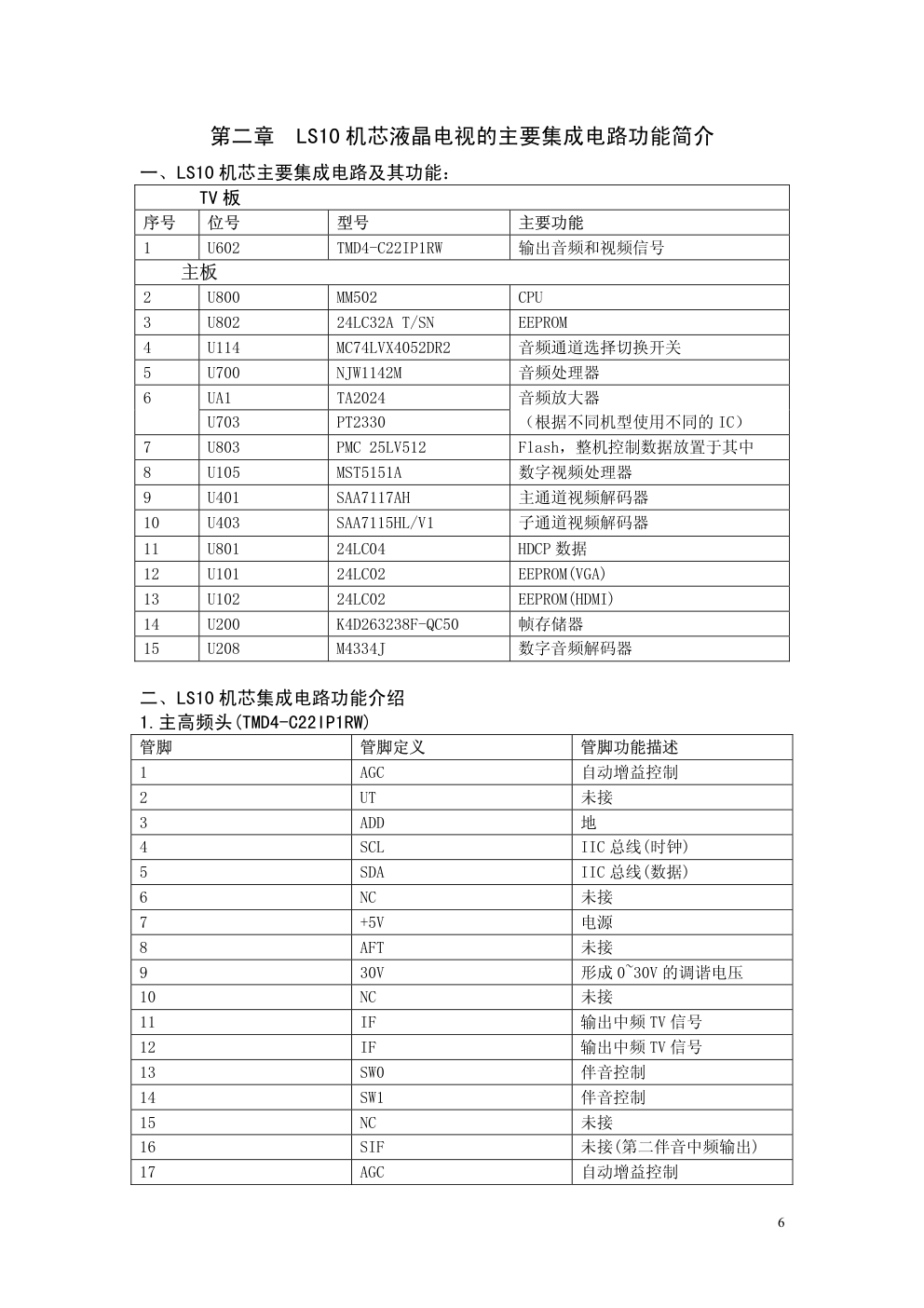

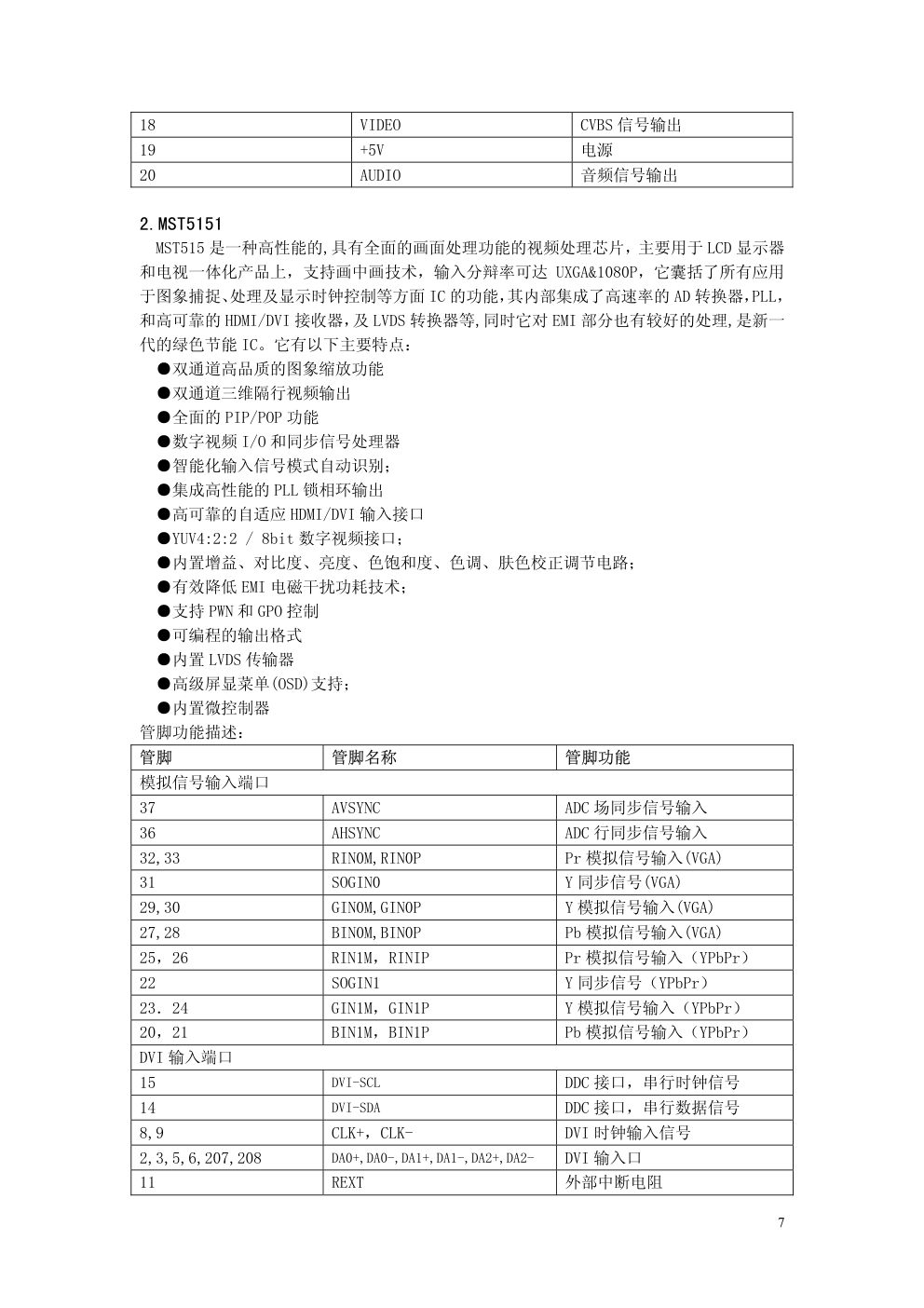

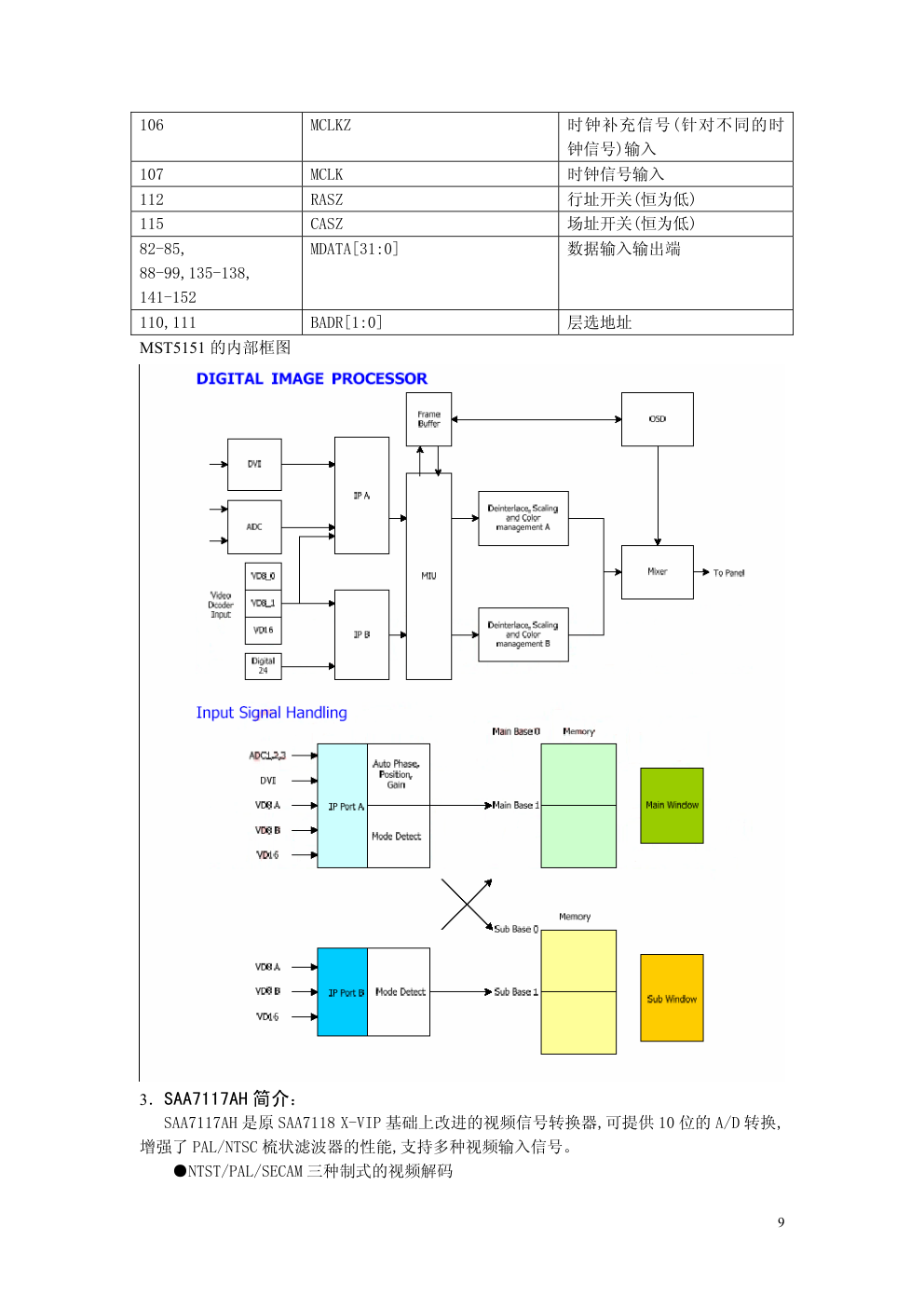

1 维修手册 适用机芯 LS10 适用机型 LT3212,LT3712,LT3288,LT3788 L T4288,LT4028, LT3219P, LT3719P, LT4019P 拟 制 2006 年 2 月 会 签 2006 年 2 月 审 核 2006 年 2 月 主 管 2006 年 2 月 批 准 2006 年 2 月 四川长虹电器股份有限公司 数字平面显示公司 2 目 录 第一章 LS10 机芯液晶电视的特点和整机组成…………………………………2 1、LS10 机芯所含机型……………………………………………………..2 2、主要特点…………………………………………………………………2 3、整机电路组成……………………………………………………………3 4、印制板组件介绍…………………………………………………………4 第二章 LS10 机芯液晶电视的主要集成电路功能简介…………………………5 1、LS10 机芯主要集成电路及功能介绍…………………………………..5 2、LS10 机芯主要集成电路功能简介……………………………………..5 2.1 主高频头 TMD4-C22IP1RW………………………………………….5 2.2 MST5151…………………………………………………………….6 2.3 SAA7117AH………………………………………………………….8 2.4 NJW1142…………………………………………………………….10 2.5 TA2024……………………………………………………………..12 2.6 PT2330……………………………………………………………..13 2.7 SAA7115…………………………………………………………….14 2.8 MM502……………………………………………………………….18 第三章 LS10 机芯液晶电视整机信号流程分析…………………………………20 1、图象信号流程……………………………………………………………20 2、伴音流程………………………………………………………………..20 3、整机供电系统…………………………………………………………..20 4、主板上各主要元器件及插座位置及定义………………………………23 5、关键点波形………………………………………………………………24 第四章 LS10 机芯液晶电视常见问题及处理……………………………………30 第五章 LS10 机芯液晶电视维备件清单…………………………………………31 1、LT3212……………………………………………………………………31 2、LT3712……………………………………………………………………31 3、LT3288…………………………………………………………………..32 4、LT3788…………………………………………………………………..32 5、LT4288…………………………………………………………………..33 6、LT4028……………………………………………………………………33 7、LT3219P………………………………………………………………….33 8、LT3719P………………………………………………………………….34 9、LT4019P………………………………………………………………….34 第六章 LS10 机芯液晶电视工厂模式设置及注意事项…………………………35 1、进入工厂模式的方法…………………………………………………….35 2、工厂菜单的设置、调节和调试………………………………………….35 附:一 、长虹 LS10 机芯液晶电视原理图 二 、长虹 LS10 机芯液晶电视装配图(以 LT3712 为例) 三 、长虹 LS10 机芯液晶电视接线图(以 LT3712 为例) 3 第一章 LS10 机芯液晶电视特点和整机组成 一、LS10 机芯所含的机型: LT3712、LT3212、LT3288 LT3788、LT4288、LT4028 LT3219P, LT3719P, LT4019P 二、主要特点: ● 射频输入,具有 CATV 功能 可接收 470MHz 的有线电视全增补节目。 ● PIP 功能 ● HDMI 数字视频输入 ● VGA 视频输入 ● 高清 YPbPr 视频输入 ● AV 音/视频输入 可以接收 PAL、NTSC、SECAM 制式的音视频信号,很方便的欣赏录像机、摄像机、各种影 碟机的节目,使您进入完美的视听境界。 ● AV 音/视频输出 可以输出视频信号一路,左右音频信号各一路。 ● Y/C 分量视频输入 即 S-Video 输入,可以方便的接驳 DVD 等设备输出的高清晰度的 Y/C 分量视频信号。 ● 236 套节目预置 在 TV 状态下,本机可以存储 255 套节目,为未来丰富的节目收视作好了充分准备。 ● 多制式 可以接收 PAL、NTSC、SECAM 彩色制式的电视信号,可接收 D/K、I、B/G、M 伴音制式的 电视信号。 ● 定时开关机功能 可设置液晶电视在预定的时间自动开机或关机。 ● 蓝背景静噪 TV、AV、S-Video 状态下,无信号时屏幕呈现柔和的蓝背景,并进入静音状态。 ● 无信号自动关机 TV 状态下,无信号后约 15 分钟可自动关机,进入待机状态。 ● 中英文菜单 采用简易方便的图形化菜单设计,使菜单操作更方便、更直观。 ● 省电功能(电源管理模式) 当本机用做 PC 的显示终端,且用户使用的 PC 无输出信号时,约 30 秒后液晶电视将自动 关闭,进入待机省电模式,当按本机任意键或遥控器上任意键或 PC 再次出现时,液晶 电视将自动打开。 ● 即插即用 本液晶电视作为电脑终端显示设备,无须单独配备安装软件,作到真正的即插即用。 ● 重量轻、体积小、功耗低 ● 数字高清 DMP 模块(仅限 LT3219P, LT3719P, LT4019P 机型) 4 三、整机电路组成: 长虹 LS10 机芯液晶电视主要由稳压电路、射频电路、数字视频处理电路、功率放大电 路、模拟视频电路、系统控制电路及键控电路组成,整机电路组成框图如下所示: 5 四、印制板组件介绍: 长虹 LS10 机芯液晶电视主要由 TV 板、侧 AV 板、遥控接收板、K 板和主板组成。下表 是各印制板组件功能的介绍: 序号 组件名称 功能描述 1 主板组件 主板组件是液晶电视中信号处理的核心部分。包括系统控制电路、模 拟处理电路、数字处理电路。TV 板输入的 CVBS 信号及 AV/S 端子输 入信号,在 SA7117 中进行视频解码后输出 8bit 的 YUV 数字信号,再通 过MST5151格式变换等处理后产生LVDS信号再上屏显示,另外经VGA、 HDMI、HDTV(YPbPr)端子输入的信号则直接进入 MST5151 进行处理、 格式变换和上屏显示。伴音通道的切换及音频放大也是由主板组件来 完成 2 TV 板组件 TV 板上主要由主调谐器,和一些外围处理电路组成,主调谐器将 RF 信号解调为视频信号,通过转接后送入主板作相应处理。 3 遥 控 接 收 板 组件 遥控接收板组件由一个工作指示灯和一个遥控接收头构成。用户通过 该组件使用遥控器可以对液晶电视方便地进行操作以及知道液晶电 视所处的工作状态。 4 内 置 电 源 板 组件 将 AC 220V 转换成机芯中其他电路所需要的直流电,有+24V,+12V, +5V,及待机状态下供电的+5V MCU。 5 K 板组件 K 板组件有 7 个功能按键。用户通过该组件可以对液晶电视方便地进 行操作。 6 屏组件 LS10 所使用的屏都内置有逆变器,逆变器将直流变成高压的交流信 号,点亮背灯;液晶屏用以将来自主板经处理后的图像信号进行图像 显示 7 侧 AV 板 侧 AV 板用于耳机输出,AV 输入,S 端子输入 8 DMP 模块板 数字高清模块(仅限 LT3219P, LT3719P, LT4019P 机型) 6 第二章 LS10 机芯液晶电视的主要集成电路功能简介 一、LS10 机芯主要集成电路及其功能: TV 板 序号 位号 型号 主要功能 1 U602 TMD4-C22IP1RW 输出音频和视频信号 主板 2 U800 MM502 CPU 3 U802 24LC32A T/SN EEPROM 4 U114 MC74LVX4052DR2 音频通道选择切换开关 5 U700 NJW1142M 音频处理器 UA1 TA2024 6 U703 PT2330 音频放大器 (根据不同机型使用不同的 IC) 7 U803 PMC 25LV512 Flash,整机控制数据放置于其中 8 U105 MST5151A 数字视频处理器 9 U401 SAA7117AH 主通道视频解码器 10 U403 SAA7115HL/V1 子通道视频解码器 11 U801 24LC04 HDCP 数据 12 U101 24LC02 EEPROM(VGA) 13 U102 24LC02 EEPROM(HDMI) 14 U200 K4D263238F-QC50 帧存储器 15 U208 M4334J 数字音频解码器 二、LS10 机芯集成电路功能介绍 1.主高频头(TMD4-C22IP1RW) 管脚 管脚定义 管脚功能描述 1 AGC 自动增益控制 2 UT 未接 3 ADD 地 4 SCL IIC 总线(时钟) 5 SDA IIC 总线(数据) 6 NC 未接 7 +5V 电源 8 AFT 未接 9 30V 形成 0~30V 的调谐电压 10 NC 未接 11 IF 输出中频 TV 信号 12 IF 输出中频 TV 信号 13 SW0 伴音控制 14 SW1 伴音控制 15 NC 未接 16 SIF 未接(第二伴音中频输出) 17 AGC 自动增益控制 7 18 VIDEO CVBS 信号输出 19 +5V 电源 20 AUDIO 音频信号输出 2.MST5151 MST515 是一种高性能的,具有全面的画面处理功能的视频处理芯片,主要用于 LCD 显示器 和电视一体化产品上,支持画中画技术,输入分辩率可达 UXGA&1080P,它囊括了所有应用 于图象捕捉、处理及显示时钟控制等方面 IC 的功能,其内部集成了高速率的 AD 转换器,PLL, 和高可靠的 HDMI/DVI 接收器,及 LVDS 转换器等,同时它对 EMI 部分也有较好的处理,是新一 代的绿色节能 IC。它有以下主要特点: ●双通道高品质的图象缩放功能 ●双通道三维隔行视频输出 ●全面的 PIP/POP 功能 ●数字视频 I/O 和同步信号处理器 ●智能化输入信号模式自动识别; ●集成高性能的 PLL 锁相环输出 ●高可靠的自适应 HDMI/DVI 输入接口 ●YUV4:2:2 / 8bit 数字视频接口; ●内置增益、对比度、亮度、色饱和度、色调、肤色校正调节电路; ●有效降低 EMI 电磁干扰功耗技术; ●支持 PWN 和 GPO 控制 ●可编程的输出格式 ●内置 LVDS 传输器 ●高级屏显菜单(OSD)支持; ●内置微控制器 管脚功能描述: 管脚 管脚名称 管脚功能 模拟信号输入端口 37 AVSYNC ADC 场同步信号输入 36 AHSYNC ADC 行同步信号输入 32,33 RIN0M,RIN0P Pr 模拟信号输入(VGA) 31 SOGIN0 Y 同步信号(VGA) 29,30 GIN0M,GIN0P Y 模拟信号输入(VGA) 27,28 BIN0M,BIN0P Pb 模拟信号输入(VGA) 25,26 RIN1M,RINIP Pr 模拟信号输入(YPbPr) 22 SOGIN1 Y 同步信号(YPbPr) 23.24 GIN1M,GIN1P Y 模拟信号输入(YPbPr) 20,21 BIN1M,BIN1P Pb 模拟信号输入(YPbPr) DVI 输入端口 15 DVI-SCL DDC 接口,串行时钟信号 14 DVI-SDA DDC 接口,串行数据信号 8,9 CLK+,CLK- DVI 时钟输入信号 2,3,5,6,207,208 DA0+,DA0-,DA1+,DA1-,DA2+,DA2- DVI 输入口 11 REXT 外部中断电阻 8 LVDS 端口 171,170,169,167, 168,,166,161,160 LVA0M, LVA0P, LVA1M, LVA1P LVA2M ,LVA2P, LVA3M, LVA3P 低压差分数据输入 164,165 LVACKM, LVACKP 低压差分时钟输入 时钟合成和电源 202,203 XIN,XOUT 晶振接口 4,10 AVDD-DVI DVI 3.3V 电源 17.34 AVDD-ADC ADC3.3V 电源 12 AVDD-PLL PLL 的 3.3V 电源 109 AVDD-PLL2 PLL2 的 3.3V 电源 49 AVDD-APLL 音频 PLL 的 1.8V 电源 204 AVDD-MPLL PLL 的 3.3V 电源 86,102,113, 125,139,154 VDDM 存储器 2.5V 电源 66,162,182 VDDP 数字输出 3.3V 电源 63,79,131,156, 173,185,195 VDDC 数字核心 1.8V 电源 1,7,13,16,35,50,64, 65,80,87,103,108, 114,126,132,140, 155,157,159,163, 172,183,184,194, 205,206 GROUND 地 MCU 67 HWRESET 硬件重启,恒为高电平输入 75-72 DBUS[3:0] 与 MCU 的数据通信输入/输出 68 INT MCU 中断输出 视频信号输入 66 VI-CK 视频信号时钟输入 48-41,61-54 VI-DATA 视频信号(Y,U,V)数据输入 数字音频输出 188 AUMCK 音频控制时钟信号输出 189 AUSD 音频数据信号输出 190 AUSCK 音频时钟信号输出 191 AUWS 选择输出端 帧存储器接口 130-127,124-117 MADR[11:0] 地址输出 101,133 DQM[1:0] 数据输出标识 81,100,134,153 DQS[3:0] 数据写入使能端 105 MCLKE 时钟输入能端 104 MVREF 参考电压输入 9 106 MCLKZ 时钟补充信号(针对不同的时 钟信号)输入 107 MCLK 时钟信号输入 112 RASZ 行址开关(恒为低) 115 CASZ 场址开关(恒为低) 82-85, 88-99,135-138, 141-152 MDATA[31:0] 数据输入输出端 110,111 BADR[1:0] 层选地址 MST5151 的内部框图 3.SAA7117AH 简介: SAA7117AH 是原 SAA7118 X-VIP 基础上改进的视频信号转换器,可提供 10 位的 A/D 转换, 增强了 PAL/NTSC 梳状滤波器的性能,支持多种视频输入信号。 ●NTST/PAL/SECAM 三种制式的视频解码 10 ●自动颜色校正 ●全方位的亮度,对比度和饱和度的调整 ●可由外接串口经 I²C 总线读出存储器数据,速率高达 400KB/S,允许自动增量 ●3 倍率 8-bit 模数转换器 ●可对隔行扫描视频信号自动检测 ●1.8V 和 3.3V 供电 ●较低的增益温度漂移 ●输出格式支持 RGB4:4:4,YUV4:4:4,YUV4:2:2,CCIR656 等格式; ●内置可编程时钟相位校正电路 ●Power-Down 掉电模式 管脚功能描述: 管脚 名称 功能描述 2,5,7,10 AI41-AI44 第 4 路模拟信号输入组 6 AI4D ADC 第 4 路微分输入信号 11,13,15,18 AI31-AI34 第 3 路模拟信号输入组 14 AI3D ADC 第 3 路微分输入信号 19,23 AI21,AI23 第 2 路模拟信号输入组 21 AI22 第 2 路模拟信号输入(AV2 色度输入信号) 26 AI24 第 2 路模拟信号输入(侧置 AV1 色度输入信号) 22 AI2D ADC 第 2 路微分输入信号 27 AI11 第 1 路模拟信号输入 29 AI12 第 1 路模拟信号输入(AV2 的 Y/V 输入信号) 31 AI13 第 1 路模拟信号输入(TV 输入的 IF 信号) 34 AI14 第 1 路模拟信号输入(侧置 AV1 的 Y/V 输入信号) 30 AI1D ADC 第 1 路微分输入信号 44 CE IC 复位信号输入 66 SCL I²C 总线时钟信号输入 68 SDA I²C 总线数据输入/输出 71 RCTO 实时控制输出(未使用) 75 ALRCLK 音频左/右时钟信号输出(未使用) 76 AMXCLK 音频控制时钟输出(未使用) 155,156 XTALI,XTALO 晶振接口 90 IGPV 视频场同步信号输出 91 IGPH 视频行同步信号输出 84 ICLK 视频时钟输出 92,93,94,97, 98,99,100,102 IPD7-IPD0 视频信号输出端口 8,9,16,17, 24,25,32,33 VDDA(MTA33) 模拟 3.3V 供电端 40,41,157 VDDA C18 VDDA A18 模拟 1.8V 供电端 11 (MTA18) 50,65,101,106 132,142 VDDD(MTD18) 数字 1.8V 供电端 45,59,73,95 114,136,151 VDDD(MTD33) 数字 3.3V 供电端 SAA7117AH 内部流程图: 4.NJW1142 简介: NJW1142 作为一种声音处理器,拥有非常全面的电视音频信号处理功能,例如音调,平 衡,音质,音量,静音和 AGC 的控制等。其所有的内在状态和变量均由 I²C 总线控制。 ●开路电压 8-10V ●4 路音频输入/输出 ●低噪 VCA ●仿立体声效果 ●I²C 总线控制 ●Bi-CMOS 技术 管脚功能描述: 管脚 名称 功能描述 1 IN1a 音频输入 1a 2 IN2a 音频输入 2a 3 IN3a 音频输入 3a 4 IN4a 音频输入 4a 5 MONa 音频监控输出 a 12 6 SR FIL 环绕滤波端 7 TONE-Ha 左声道高音滤波端 8 TONE-La 左声道低音滤波端 9 LINEa 扬声器左声道信号输出 10 OUTa 耳机左声道信号输出 11 CVA 噪声抑制端(左声道音量与平衡) 12 CVB 噪声抑制端(右声道音量与平衡) 13 SDA I²C 总线数据输入 14 SCL I²C 总线时钟信号输入 15 GND 地 16 V+ +9V 供电端 17 Vref 参考电压端 18 CTL 噪声抑制端(低音) 19 CTH 噪声抑制端(高音) 20 AGC AGC 滤波端 21 OUTb 耳机右声道信号输出 22 LINEb 扬声器右声道信号输出 23 TONE-Lb 右声道低音滤波端 24 TONE-Hb 右声道高音滤波端 25 CSR 噪声抑制端(环绕控制) 26 MONb 音频监控输出 b(AV1 右声道输出信号) 27 IN4b 音频输入 4b(TV 右声道) 28 IN3b 音频输入 3b(数字信号输出右声道) 29 IN2b 音频输入 2b(DMP 右声道) 30 IN1b 音频输入 1b(AV2 右声道) NJW1142 内部框图: 13 5.TA2024 简介: TA2024 是一种高效率的 15W(双通道)T 级的 D 类音频放大器,应用 Tripathr 的数字 功率处理技术,T 级放大器既有 AB 级放大器的声音保真度,又有 D 级放大器的高效放大功 能。主要特点: ●T 级结构 ●12V 供电 ●高效率,D 类放大器 ●高保真度信号输出 ●高功率,每通道 10W 的功率驱动 8Ω的负载 ●开关机声音抑制 ●可用于推动桥结式立体声扬声器 ●内有过热和短路保护 管脚介绍: 管脚 名称 功能描述 2,3 DCAP2,DCAP1 外接电容充/放电端 4, 9 V5D,V5A 数字直流 5V, 模拟直流 5V 5,8,17 AGND 模拟地 6 REF 内部参考电压,1.0V 左右 7 OVERLOADB 过流输出端,低电平有效 10,14 OAOUT1,OAQOT2 左右声道输出端 11,15 INV1,INV2 左右声道输入端 12 MUTE 静音控制输入端 16 BIASCAP 输入偏置电压端 18 SLEEP IC 睡眼控制端 19 FAULT 过热保护输出端,高电平有效 20,35 PGND 电源地 22 DGND 数字地 24,27; 31,28 OUTP2&OUTM2; OUTP1&OUTM1 左,右通道放大器输出端,为桥式信号对. 25,26,29,30 VDD 供电端,12V 33 VDDA 模拟供电端,12V 36 CPUMP 外接电容充电端 1 5VGEN 5V 电压调节端 13,21,23,32,34 NC TA2024 内部框图: 14 7.PT2330 简介: PT2330 是一种专为音频设备设计的功率放大器,其最大功率输出可达 30W(RL=3Ω, PVH=15.3 V). 作为 D 类放大器,PT2330 比 AB 级放大器更为高效(>80%),更低功耗, 有更加出色的音质,只有 0.2%的谐波失真。 ●高功率 CMOS 技术 ●模拟立体声输出 ●最大功率可达 30W(3Ω)×2@和 THD=10% ●静音功能 ●内置 5V 调节电压 15 ●内置短路与过热保护 ●内置供电电压保护电路 ●低谐波失真,高音质 ●高效率,低热量损失 ●48 脚,LQPF 封装 管脚介绍: 管脚 名称 功能描述 1,2 OUTRP 右声道输出信号(+) 4 FAULT 保护输出信号 5 MUTE 静音信号 6,7 GAIN1,2 增益设置端 8 PVHC 供电端(12V) 9 INRP 右声道输入信号(+) 10 INRN 右声道输入信号(-) 13,14,15,16 21,22,23,24 CRI,CRO,CLI,CLO 振荡输入输出端 17 AGND 地 18 CREF 外接电容 20 VCCO 内置 5V 电源端 27 INLN 左声道输入信号(-) 28 INLP 左声道输入信号(+) 30,31 M1,M0 测试脚 32 CTE 旁路电容 33 SD 低功耗端 35,36 OUTLP 左声道输出信号(+) 29,37,38,47,48 PGND 电源地 39,40 PVHL 左声道供电输入端 41,42 OUTLN 左声道输出信号(-) 43,44 OUTRN 右声道输出信号(+) 45,46 PVHR 右声道供电输入端 PT2330 内部框图:(略) 7.SAA7115 简介: SAA7115是一种支持多制式格式的视频解码器,内有自适应NTSC/PAL/SECAM制式的 梳状滤波器,高性能的图象缩放功能及I²C总线Readback和SQ象素输出技术,其主要特点: ●6通道模拟信号输入,内有源选择器 ●2只改进的9-bit的CMOS模数转换器 ●可实现对CVBS、Y、C信号的自动嵌位控制 ●加强型行、场同步检测 ●自动延迟矫正PAL制式相位误差 ●TV/VCR信号源自动检寻 16 SAA7115内部框图: 17 管脚功能: 管脚 名称 功能描述 1,8,11,17,23,25,33 43,51,58,68,75,83 93 VDD 供电端 2 TDO 边缘扫描检测数据输出信号 3 TDI 边缘扫描检测数据输入信号 4 XTOUT 晶振输出信号 6 XTALO 外接 24.576(32.11)MHZ 晶振 18 7 XTALI 6 VXDD 晶振供电 10,12,14,16 AI21~AI24 模拟信号输入 21~24 13 AI2D 19 AI1D 模数转换器微分信号输入 20 AI11 18 AI12 模拟信号输入 11~22 5,9,15,21,24,26,38 50,63,76,88,100 AGND VSS 地 22 AOUT 不接 27 CE 使能或复位信号输入 28 LLC 29 LLC2 线锁定时钟信号输出 30 RESON 复位信号输出 31 SCL I²C 总线时钟信号线 32 SDA I²C 总线数据线 34 RTS0 35 RTS1 实时状态和同步信息 36 RTCO 实时控制输出 37 AMCLK 音频主时钟信号输出 39 ASCLK 音频系列时钟信号输出 40 ALRCLK 音频左右声道时钟 41 AMXCLK 音频外部主时钟信号 42 ITRDY 准输入 45 ICLK 图象主时钟输出 46 IDQ 图象数据限制 47 ITRI 图象端口控制信号 48 IGP0 49 IGP1 图象端口 52 IGPV 多目标场参考信号 53 IGPH 多目标行参考信号 54~57,59~62 IPD0~IPD7 图象数据输出口 64~67,69~72 HPD0~HPD7 主端口数据输入/输出 80 XTRI X 端口输出控制 81,82,84,85, 89,90,86,87 XPD0~XPD7 扩展端口数据输入/输出 91 XRV 场扩展端口 92 XRH 行扩展端口 94 XCLK 时钟扩展端口 95 XDQ 限制数据扩展口 96 XRDY 任务标识或读信号 19 97 TRSTN 边缘扫描终止复位 98 TCK 边缘扫描检测时钟 99 TMS 边缘扫描模式选择 8.MM502简介: MM502是一种专为显示器,液晶电视机等平板产品开发的微型处理器。它内置8051内核, 1024-byte SRAM,14 PWM DACs,数字输入信号和DVI信号界面的VESA DDC,内置128KB的可编 程 FLASH-ROM,可直接进行硬件的在线编程。 ●8051 内核,12M 时钟频率 ●0.35um 工艺,3.3V/5V 供电,I/O 使用 5V 电平 ●1024b RAM,128KB的可编程FLASH-ROM ●最大14个PWM DAC ●可对同步信号进行复合的插入和分解,并会检测水平/垂直信号的频率和极性,并对极性 自动做出调整。 ●可为其它IC提供时钟信号 ●低功耗 ●最大4个通道8-bit A/D转换 ●为内部通讯的独立I²C控制界面 管脚 名称 功能描述 1 DA2(LED R) 待机红灯控制 2 DA1 (LED G) 开机绿灯控制 3 DA0 (ALE) MCU 总线 ALE 5 HSDA2 I²C 总线 2 的数据信号 6 HSCL2 I²C 总线 2 的时钟信号 40 DA5(MUTE) 静音控制信号 41,42 MT SW0,1 主调谐器控制信号(用 于切换伴音制式) 43,44 PT SW0,1 子调谐器控制信号(用 于切换伴音制式) 4 VDD3 3.3V 内核供电(未使 用) 7 RST IC 复位端 8 VDD +5V 供电端 10 VSS 地 11,12 X2,X1 晶振端口 14 ISCL 主 I²C 总线时钟信号输出 13 ISDA 主 I²C 总线数据输入/输出 15 P4.2(P EN) 上屏电压控制端 9 P6.3(DPF-Ctrl) DPF 制式打开端口 16 P6.2(DPF-IR) DPF 遥控信号输出端口 19 MIR 遥控输入信号 20 26,27 P6.0 (KEY1) P6.1 (KEY0) 按键输入信号 28,29 MRXD,MTXD 程序读写端口 30 P6.4(BKLON) 背灯开关端口 31 P6.5(STANDBY) 开机电源打开端口 32, P6.6(SPISI) DDC 数据输入端口 33 P6.7(SPICE#) FLASH 使能端口 24 P1.6(SPISO) DDC 数据输出端口 25 P1.7(SPISCK) DDC 时钟输入端口 34 DA6(RST MST) 主 IC(MST5151)复位控 制信号输出 35 DA7(RSTn) 解码器(SAA7117AH)复 位控制信号输出 36 P4.0(H PLUG) HDMI 制式打开端口 37 P4.1(PLUG-VGA) VGA 制式打开端口 38,39 DA8(A-SW0) DA9(A-SW1) 音频选择输出信号 17,18,20,21 P1.0-P1.3(BUD0-BUD3) DDR 总线输出信号 22 P1.4(WRZ) MCU 总线 WRZ 23 P1.5(RDZ) MCU 总线 RDZ MM502内部框图:(略) 21 第三章 LS10机芯液晶电视整机信号流程分析 本章主要介绍长虹液晶电视(LS10 机芯)的图象信号的接收及处理、声音信号的接收及 处理和整机系统控制过程、整机供电系统。 一、图像信号流程: AV/S 和经过主调谐器解调后的 TV 视频(CVBS)信号通过 TV 板转接送入至视频解码芯片 SAA7117AH 进行解码和 A/D 变换后,输出 CCIR656 格式信号经过 MST5151 进行数字处理和格 式变换,将不同的输入格式变成统一的上屏信号格式。 PC 和 HDTV(YPbPr)及 HDMI 信号直接送入 MST5151 进行处理形成统一的上屏信号。 二、伴音流程: TV 伴音:射频信号经主调谐器解调后输出音频信号,再输入到 NJW1142 进行音效处理, 输出的音频信号进入到 D 类功放 TA2024/PT2330 中进行功率放大,最后送入扬声器。 AV2/S 伴音:经过 AV 输入的音频信号直接输入到 NJW1142 进行音效处理,输出的音频信 号进入到 D 类功放 TA2024/PT2330 中进行功率放大,最后送入扬声器。 PC/HDMI、YPBPR、AV1 的伴音经过 74HC4052 选通输入到 NJW1142 进行音效处理,输出的 音频信号进入到 D 类功放 TA2024/PT2330 中进行功率放大,最后送入扬声器 。 HDMI 的信号先输入到 MST5151 中将数字音频分量分离出来,然后在 M4334J 中进行解调, 再经过 74HC4052 选通输入到 NJW1142 进行音效处理,输出的音频信号进入到 D 类功放 TA2024/PT2330 中进行功率放大,最后送入扬声器。 三、整机供电系统: 从电源板共有 4 路电压输出,+24V,+12V,+5V 和+5V MCU。其中+24V 供 LCD 屏的逆变器 使用,+12V 供功放使用,+5V 通过 LDO(如 LM1117、LM1084 等)变成 3.3V、2.5V 和 1.8V,供 IC 使用,液晶屏的图象驱动模块的电压则由+24V 经 DC-DC 变化后提供。在待机状态下+24V、 +12、+5V 会被关断,而+5V MCU 仅向 MCU、红外接收器、EEPROM 等器件供电。 1、 整机电源组成与分布:(见下页) 22 23 2、主板上各稳压管管脚电平一览表 位号 型号 PIN1(V) PIN2(V) PIN3(V) PIN4(V) PIN5(V) U400 LM1117-1.8V 0 1.8 5 1.8 U206 LM10841S-3.3 0 3.3 5 3.3 U207 AZ1084S-ADJ 0.5 1.8 3.3 1.8 UA207 AZ1084S-ADJ 3.3 5 9 5 U701 AZ1084S-ADJ 5 9 12 9 U204 LM1117-3.3 0 3.3 5 3.3 U402 LM1117-3.3 0 3.3 5 3.3 U203 LR1117/A-2.5 0 2.5 5 2.5 U300 LM2596-12/5 24 12/5 0 12/5 0 24 四、主板上各主要元器件及插座位置及定义: 插座定义 序号 位号 连接对象 功能描述 1 JP503 接 TV 板 2 JP512 接 TV 板 3 JP602 接扬声器 4 JP601 接扬声器 5 JP508 接侧置 AV 端或耳机板 25 6 JP901 DMP 供电端 数码相框功能仅限 LT3219P/ LT3719P/LT4019P 使用 7 JP203 接电源板 12V,12V,GND,GND, GND,GND,24V,24V 8 JP204 接电源板 STANDBY,GND,GND,5V,5V,5VMCU,GND,GND,+12V,+12V 9 JP105 接显示屏 10 JP201 上屏(屏上逆变器输入) 11 JP202 上屏(屏上逆变器输入) 12 JP200 接电源板 GND,GND,GND,24V,24V,24V 13 JP702 接 K 板 14 JP701 接遥控板 15 JP700 接程序工装,写入程序 主程序写入 16 JP100 VGA 端子 17 JP102 VGA 音频输入 18 JP103 HDMI 端子 19 JP101 高清输入端子 20 JP506 高清音频端子(左声道) 21 JP505 高清音频端子(右声道) 22 JP507 S 端子 23 JP509 接 DVD AV 输出 24 JP510 接外部 AV 输入 25 JP104 接侧置 AV 端 26 JP902 DMP 端 数码相框功能仅限 LT3219P/ LT3719P/LT4019P 使用 27 JP800 接程序工装,写入程序 HDCP 写入 主要元器件说明 序号 位号 元器件 功能描述 A U703 PT2330 音频放大器 B U700 NJW1142M 音频处理器 C U403 SAA7115HL/V1 子通道视频解码器 D U401 SAA7117AH 主通道视频解码器 E U200 K4D263238F-QC50 帧缓存器 F U105 MST5151A 视频处理器 G U800 MM502 CPU H U802 24LC32A T/SN EEPROM I U801 24LC04 HDCP J U803 PMC 25LV512 Flash,整机控制程序放置于其中 K U101 24LC02 EEPROM L U102 24LC02 EEPROM M U114 MC74LVX4052DR2 音频通道选择切换开关 N U208 M4334J 数字音频解码器 五、关键点波形图 1、射频输入全彩条信号, 主高频头 U602 第 20 脚处全电视信号波形: JP503 第 3 脚 , SAA7117AH 第 31 脚 处 的 波 形 也 是 如 此 : 26 2、S 端子输入全彩条信号,U401 第 29 脚(S-VIDEO--Y 部分)波形如下: 27 U401 第 21 脚(S-VIDEO--C 部分)波形如下: 3、HDTV(YPbPr)端子输入全彩条信号,U105 第 23 脚(YPbPr---Y 部分)波形如下: 28 U105 第 20 脚(YPbPr---Pb 部分)波形如下 U105 第 25 脚(YPbPr---Pr 部分)波形如下 29 4、射频输入灰阶信号,主高频头 U602 第 20 脚处全电视信号波形: JP503 第 3 脚,SAA7117AH 第 31 脚处的波形也是如此: 5、频率为 1KHz 的伴音信号输入,U700 第 9,22 脚处波形,U703 第 10、27 脚波 形也是如此: 6、频率为 1KHz 的伴音信号输入,U703 第 1、2、35、36、41、42、43 和 44 脚 处波形: 30 31 第四章 LS10 机芯液晶电视常见问题及处理 1. 故障现象:HDMI 模式下无信号识别,检查 U801(型号为 24LC04)并无虚焊 原因及处理:没有写入 HDCP 或 HDCP 不正确;重新写入 HDCP。 2.故障现象:有声音无图象,开机也不出 LOGO,背光亮 原因及处理:检查上屏的连接线没接好;接好上屏线。 3.故障现象:TV 下无图像、无声音,也无雪花点,但 AV 正常 原因及处理:检查高频外围是否工作正常(包括总线和电源),若正常高频仍然没有输出, 则高频头失效。 4.故障现象:液晶电视不受控(包括红灯亮但不开机、遥控器和本机键对其不起作用等) 原因及处理:液晶电视出现了死机现象,断电重启。 5.故障现象:液晶屏背灯不亮 原因及处理:JP202 的 4 脚(BKON-OFF)与 3 脚(GND)连焊。 6.故障现象:开机后 OSD 显示字幕花屏 原因及处理:MST5151 接触不良;重新认真焊接。 7.故障现象:无伴音输出,但检查其音频解码和放大的外围电路均工作正常 原因及处理:检查其静音电路,发现静音电平一直被触发,PNP 三极管 Q608 工作状态不正 常,更换三极管,故障排除。 8.故障现象:搜台时漏台(搜不到央视新闻频道) 原因及处理:检查 TV 板及其外围电路,发现其供电电压不足 33V,判断为倍压电路问题, 经仔细检查,发现 C224 和 C226(均为 1UF/50V)未安装,安装后搜台正常。 9.故障现象:开机后屏幕黑屏 原因及处理:检查有上屏电压,初步判断为 MST515 问题,检查其外围供电均无电压,判断 出为 5V 电路开路,经检查发现 L203 断路,发现该电感漆包线过长,使焊脚无法有效接触焊 锡,刮掉漆包线重新焊接后故障排除。 32 第五章 LS10 机芯液晶电视维备件清单 本维修备件清单仅供参考,参数更改恕不另行通知。准确型号或规格请以公司最新资 料为准。 32 寸(LT3212)系列: 序号 名称 组件代码 组件号 印制板号 易损比例 (‰) 1. 面框 8807400410J JUJ8.074.041 0.1 2. 后盖 8807400422J JUJ8.074.042-2 0.1 3. 底座 8807000210J JUJ8.070.021 0.1 4. 主板组件 8669000541J JUJ6.690.054-1 印制板 JUJ7.820.220 1 5. AV 板组件 8669300240J JUJ6.693.024 印制板 JUJ7.820.103 0.5 6. TV 板组件 8669700120J JUJ6.697.012 印制板 JUJ7.820.221 1 7. 遥控接收板组件 8669400180J JUJ6.694.018 印制板 JUJ7.820.104 0.5 8. 按键板组件 8669400190J JUJ6.694.019 印制板 JUJ7.820.091 0.5 9. 按键 8833700110J JUJ8.337.011 0.1 10. 内置电源模块 67128017905 FSP179-4F01 5 11. 液晶显示屏 50890010050 LC320W01-SL01 0.1 12. 电子调谐器 8289100063E TMD4-C22IP1RW 1 13. 电动式扬声器 562D6608082 Y50138-01-8W-8Ω 2 14. 电动式扬声器 56224605080 Y2929-01-5W-8Ω 2 15. 遥控发射器 8201803760L KLC5B 1 37 寸(LT3712)系列 序号 名称 组件代码 组件号 印制板号 易损比例 (‰) 16. 面框 8807400430J JUJ8.074.043 0.1 17. 后盖 8807400442J JUJ8.074.044-2 0.1 18. 底座 8807000210J JUJ8.070.021 0.1 19. 主板组件 8669000540J JUJ6.690.054 印制板 JUJ7.820.220-12 1 20. AV 板组件 8669300240J JUJ6.693.024 印制板 JUJ7.820.103 0.5 21. TV 板组件 8669700120J JUJ6.697.012 印制板 JUJ7.820.221-2 1 22. 遥控接收板组件 8669400200J JUJ6.694.020 印制板 JUJ7.820.143 0.5 23. 按键板组件 8669400240J JUJ6.694.024 印制板 JUJ7.820.162 0.5 24. 内置电源模块 8669800110J JUJ6.698.011 5 25. 内置电源模块 67128024105 FSP241-4F01 5 26. 液晶显示屏 68213700105 LC370W01 0.1 27. 电子调谐器 8289100063E TMD4-C22IP1RW 1 28. 音箱 56232971081 Y3297-L-10W-8Ω 1 29. 音箱 56232971082 Y3297-R-10W-8Ω 1 30. 电动式扬声器 56239390580 Y3939-01-5W-8Ω 2 31. 遥控发射器 8201803760L KLC5B 1 33 32 寸(LT3288)系列 序号 名称 组件代码 组件号 印制板号 易损比例 (‰) 32. 面框组件 8611602760J JUJ6.116.276 0.1 33. 后盖组件 8611602780J JUJ6.116.278 0.1 34. 底座组件 8612100640J JUJ6.121.064 0.1 35. 主板组件 8669000546J JUJ6.690.054-6 印制板 JUJ7.820.220-12 1 36. 主板组件 8669000706J JUJ6.690.070-6 印制板 JUJ7.820.220-9 37. TV 板组件 8669700120J JUJ6.697.012 印制板 JUJ7.820.221-2 1 38. 遥控接收板组件 8669400670J JUJ6.694.067 印制板 JUJ7.820.266 0.5 39. 按键板组件 8669400680J JUJ6.694.068 印制板 JUJ7.820.265 0.5 40. 内置电源模块 67128017905 FSP179-4F01 5 41. 内置电源模块 8669800030J JUJ6.698.003 42. 液晶显示屏 68219632010 LC320W01-SL01 0.1 43. 电子调谐器 8289100810B TMI4-C22I1RW 1 44. 电动式扬声器 56236110083 YDQ34-A1-10W-8Ω 1 45. 电动式扬声器 50980010090 YDT613-A9-10W-8Ω 1 46. 电动式扬声器 56239390580 Y3939-01-5W-8Ω 2 47. 遥控发射器 8201803760L KLC5B 1 37 寸(LT3788)系列 序号 名称 组件代码 组件号 印制板号 易 损 比 例 (‰) 48. 主板组件 8669000546J JUJ6.690.054 印 制 板 JUJ7.820.220-12 1 49. 主板组件 8669000706J JUJ6.690.070 印制板 JUJ7.820.220-9 50. AV 板组件 8669300150J JUJ6.693.015 印制板 JUJ7.820.103 51. TV 板组件 8669700120J JUJ6.697.012 印制板 JUJ7.820.221-2 1 52. 遥控接收板组件 8669400670J JUJ6.694.067 印制板 JUJ7.820.266 0.5 53. 按键板组件 8669400680J JUJ6.694.068 印制板 JUJ7.820.265 0.5 54. 内置电源模块 67128024105 FSP241-4F01 5 55. 内置电源模块 8669800110J JUJ6.698.011 56. 液晶显示屏 50890010180 LC370WX1 0.1 57. 电子调谐器 8289100810B TMI4-C22I1RW 1 58. 电动式扬声器 56236110083 YDQG34-A1-10W-8Ω 1 59. 电动式扬声器 50980010090 YDT613-A9-10W-8Ω 1 60. 电动式扬声器 56239390580 Y3939-01-5W-8Ω 2 61. 遥控发射器 8201803760L KLC5B 1 34 42 寸(LT4288)系列 序号 名称 组件代码 组件号 印制板号 易损比例 (‰) 62. 主板组件 8669000545J JUJ6.690.054-5 印 制 板 JUJ7.820.220-12 1 63. AV 板组件 8669300240J JUJ6.693.024 印制板 JUJ7.820.103 64. 遥控接收板组件 8669400670J JUJ6.694.067 印制板 JUJ7.820.266 0.5 65. 按键板组件 8669400680J JUJ6.694.068 印制板 JUJ7.820.265 0.5 66. 内置电源模块 8669800110J JUJ6.698.011 67. 液晶显示屏 68214200205 LC420W02 0.1 68. 电子调谐器 8289100810B TMI4-C22I1RW 1 69. 扬声器组件 8583400180J JUJ5.834.018 1 70. 遥控发射器 8201803760L KLC5B 1 40 寸(LT4028)系列 序号 名称 组件代码 组件号 印制板号 易损比例 (‰) 71. 主板组件 8669000544J JUJ6.690.054-4 印 制 板 JUJ7.820.220-12 1 72. AV 板组件 8669300150J JUJ6.693.015 印制板 JUJ7.820.103 73. TV 板组件 8669700120J JUJ6.697.012 印 制 板 JUJ7.820.221-2 1 74. 遥控接收板组件 8669400600J JUJ6.694.060 印制板 JUJ7.820.259 0.5 75. 按键板组件 8669400690J JUJ6.694.069 印制板 JUJ7.820.269 0.5 76. 内置电源模块 8669800110J JUJ6.698.011 77. 液晶显示屏 50890010060 LTA400W2 0.1 78. 电子调谐器 8289100810B TMI4-C22I1RW 1 79. 电动式扬声器 50980010020 YD78-H8-10W-16Ω 1 80. 电动式扬声器 56239390580 Y3939-01-5W-8Ω 81. 遥控发射器 8201803760L KLC5B 1 32 寸(LT3219P)系列 序号 名称 组件代码 组件号 印制板号 易损比例 (‰) 82. 主板组件 8669000794J JUJ6.690.079-4 印 制 板 JUJ7.820.220-10 1 83. 主板组件 8669000791J JUJ6.690.079-1 印 制 板 JUJ7.820.220-10 84. AV 板组件 8669300240J JUJ6.693.024 印制板 JUJ7.820.103 35 85. TV 板组件 8669700120J JUJ6.697.012 印 制 板 JUJ7.820.221-2 1 86. 遥控接收板组件 8669400600J JUJ6.694.060 印制板 JUJ7.820.259 0.5 87. 按键板组件 8669400610J JUJ6.694.061 印制板 JUJ7.820.258 0.5 88. 内置电源模块 8669800030J JUJ6.698.003 89. 液晶显示屏 68219632010 LC320W01-SL01 0.1 90. 液晶显示屏 50890010290 LTA320W2-L14 91. 电子调谐器 8289100810B TMI4-C22I1RW 1 92. 电动式扬声器 50980010041 YD54-A2--5W-4Ω 1 93. 遥控发射器 8201803760L RL43A 1 37 寸(LT3719P)系列 序号 名称 组件代码 组件号 印制板号 易损比例 (‰) 94. 主板组件 8669000790J JUJ6.690.079 印 制 板 JUJ7.820.220-10 1 95. AV 板组件 8669300240J JUJ6.693.024 印制板 JUJ7.820.103 96. TV 板组件 8669700120J JUJ6.697.012 印 制 板 JUJ7.820.221-2 1 97. 遥控接收板组件 8669400600J JUJ6.694.060 印制板 JUJ7.820.259 0.5 98. 按键板组件 8669400610J JUJ6.694.061 印制板 JUJ7.820.258 0.5 99. 内置电源模块 8669800110J JUJ6.698.011 100 液晶显示屏 68213700105 LC370W01 0.1 101 电子调谐器 8289100810B TMI4-C22I1RW 1 102 电动式扬声器 50980010041 YD54-A2--5W-4Ω 1 103 遥控发射器 8201803760L RL43A 1 40 寸(LT4019P)系列 序号 名称 组件代码 组件号 印制板号 易损比例 (‰) 104 主板组件 8669000792J JUJ6.690.079-2 印 制 板 JUJ7.820.220-10 1 105 AV 板组件 8669300240J JUJ6.693.024 印制板 JUJ7.820.103 106 TV 板组件 8669700120J JUJ6.697.012 印 制 板 JUJ7.820.221-2 1 107 遥控接收板组件 8669400600J JUJ6.694.060 印制板 JUJ7.820.259 0.5 108 按键板组件 8669400610J JUJ6.694.061 印制板 JUJ7.820.258 0.5 109 内置电源模块 50300060010 FSP277-4F01 110 液晶显示屏 50890010060 LTA400W2-L01 0.1 111 电子调谐器 8289100810B TMI4-C22I1RW 1 112 电动式扬声器 50980010041 YD54-A2--5W-4Ω 1 113 遥控发射器 8201803760L RL43A 1 36 第六章 LS10 机芯液晶电视工厂模式设置及注意事项 1.进入工厂菜单 (1)在 TV 模式下的主菜单中进入童锁菜单项,按 OK 调出密码输入框; (2)再通过遥控器(遥控器型号 KLC5B),按如下顺序输入: 数字键 7,红色键,数字 键 9,蓝色键,即可进入工厂模式菜单。进入工厂模式后,会有工厂菜单标志 M 出现。 2.工厂菜单及其设置 2.1 工厂菜单显示如下图: M VER: *** ** **** LPC10-***-*****-** Index: 1 7117-BRI 0X80 其中字母 M 表示当前进入了工厂模式,Index 后面的数字代表当前调节的索引号, HWUC_BRI 表示当前调节项的名称,0X1F 表示其数值。 每个调节项目都有唯一的索引号与之对应,操作人员直接按数字键或按 P+/P-可以选择调节 的项目,索引号与调节项目对应关系如下图: 索 引 号 (Index) 项目名称 项目含义 操作键 备注 1 7117_BRI SAA7117 副亮度 V+/V- 调整 SAA7117 副亮度 2 7117_SAT SAA7117 饱和度 V+/V- 调整 SAA7117 副饱和度 3 7117_CON SAA7117 对比度 V+/V- 调整 SAA7117 副对比度 4 PIP7115-BRI SAA7115 副亮度 本机型无效 5 PIP7115-SAT SAA7115 副饱和度 本机型无效 6 PIP7115-CON 7115 对比度 本机型无效 7 WHITE BALANCE 白平衡 V+/ok 8 ACE OFFSET 暗平衡 V+/ok 9 AutoColor SAA7117 自动校正 本机型无效 10 ADC AUTO MST5151 自动校正 V+/ok 11 SALESFOR SALESFOR 本机型无效 12 BALANCE 声音平衡 V+/V- 调整的值 50,-50,0 13 VOLUME 音量大小 V+/V- 步长为 10 14 SOUND SYSTEM 声音制式 V+/V- DK/I/BG/M 15 AUTO SEARCH 自动搜索 V+/ok 信号源为 TV 16 GOLD RATIO 黄金比预置 V+/ok 1 代表预置 17 CLEAR EEPROM 初始化 EEPRom V+/ok 将存储的数据初始化 18 D MODE 进入设计模式 V+/ok 可调整设计模式所有参数 19 FACTORY OUT 初始化 V+/ok 出厂设置 20 PC LINK 通信选择 ok Debug Tool 通信选择 注意:(1)、如没有特殊要求,请不要进入第 18 设计模式); (2)第 17 项调整时会清空存储的数据,因此,若非必须请不要调动,索引号为 1、2、3、 37 7、8 的项一般不需要调节。 (3)不同版本的软件,其工厂模式的内容可能会略有不同。 2.2 工厂菜单的调节方法 ⑴ 选择所调节的项目 操作人员可通过数字键直接跳至所需调节的项目,也可按 P+/P-顺序选择所调项目。 按数字键时,如果调节的是 1~9 项,则输入对应的数字键然后按 OK 键,调节的项目索引号 是 2 位数时,则输入一个 2 位数即可。例如调节声音时按数字键 8,可以看到索引号变成绿 色,然后再按 OK,索引号为红色,表示已经选择了对应的声音调节项目。如果调节黄金比 预置,则输入 1 再输入 6,就可以进行黄金比预置的调整了。 ⑵ 调整方法 调整时按上述表中的操作键进行调节,对于某个动作操作, 按 OK/V+键,如 ADC AUTO, 对于一些变量的增减,如 Volume,按 V+/V-键即可。 ⑶ 白平衡与 ADC AUTO 的调整方法说明 索引号 7 对应项为手动白平衡,按 OK 键或 V+键后,出现对应的 3 个变量,以 P+/P- 键进行选择,V+/V-调节,按菜单键退出; ADC AUTO 对应索引号为 10,按 OK 或 V+键后,进行自动色彩校正,校正完后会显示 调整后的值。 ⑷在工厂模式下切换 TV 节目号,必须先按【显示】键,在显示内容未消失之前按 P+/P- 键进行切换; ⑸工厂模式下所有的菜单功能全部开放,如有必要可使用菜单进行项目检查和效果测 试。 2.3 工厂调试项目 2.3.1 MST5151 自动校正(ADC AUTO) 软件升级后必须对 VGA、YPbPr 分别进行 ADC AUTO 调整,调整时必须分别输入专门 的调试信号。 ⑴ 所需仪表 PC 机 一台 高清信号源 一台 ⑵ 调试(分别在,YPbPr 和 PC 下调整) YPbPr 下输入专门的调试信号并执行 ADC AUTO。 PC 下输入专门的调试信号并执行 ADC AUTO。 ADC AUTO 调整后屏幕上将显示调整后的结果。 2.3.2 白平衡、色温调节 软件升级后进行白平衡、色温调节 ⑴ 所需仪表 CHROMA 7120 彩色分析仪(或同等功能仪表,含色坐标-色度转换卡)一台 白平衡调整工装(要求视频输出幅度 0-1V 可调,75ohm 负载) 一套 ⑵ 准备 A. 连接全部设备,将液晶电视机切换到 AV 状态; B. 将液晶电视机画质设定为标准状态; C. 将白平衡的受光器置于距离液晶显示屏的中央部分 15cm±3cm 处 38 D. 确认环境亮度小于 2cd/m 2 ⑶ 白平衡、色温调节 ① 调试前,先将第一台液晶电视置于 AV 状态,图像置于标准状态,将白平衡调整工装 视频输出的白场信号到液晶电视 AV 输入端,调整白平衡调整工装的输出幅度,使液晶电 视的亮度值在 200±20cd/m 2(使用 CHROMA 7120 彩色分析仪读取亮度值),然后固定其白 平衡调整工装视频输出幅度(直到所有液晶电视调试完毕)。 ② 进入工厂模式的白平衡调整项,改变 R,G,B 的值(尽量让其 3 个值最大)。 使色温坐标值如下表要求(误差限值±4%): X Y K12000 0.270 0.277 注意:在色温和色坐标满足上述要求后,应判断是否有偏色现象,即Δuv 值为是否为 0, 若Δuv 不为 0 则表示偏色,应重新调整 R、G、B 值使其为 0,并同时满足色坐标要求。如无 上述仪表,可采用对比法目测调试(仅适用于驻外维修站),输入多级灰阶信号(16 级以上), 调整 WHITE BALANCE 和 ACE OFFSET 中的相关项目,直至各灰阶均无明显色偏。
