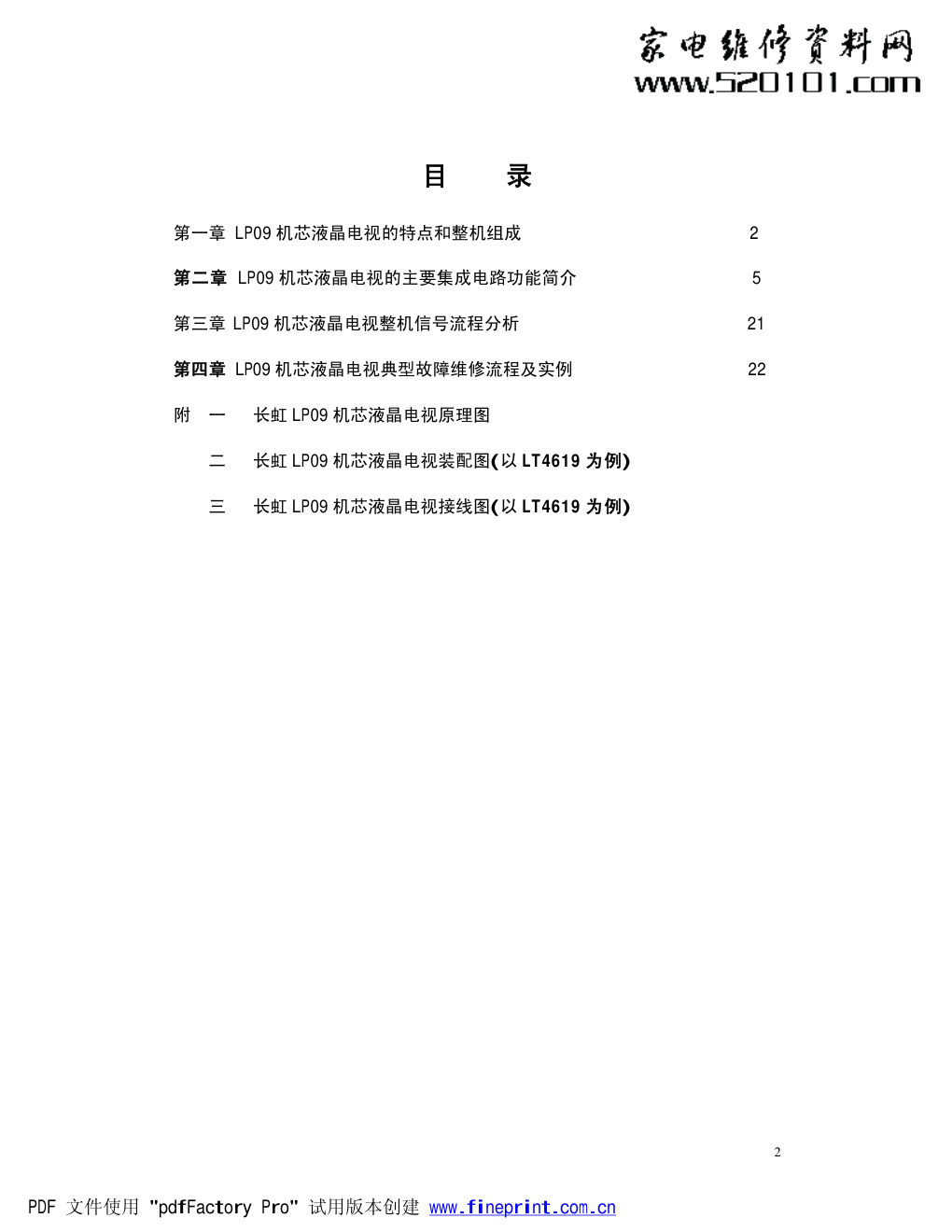

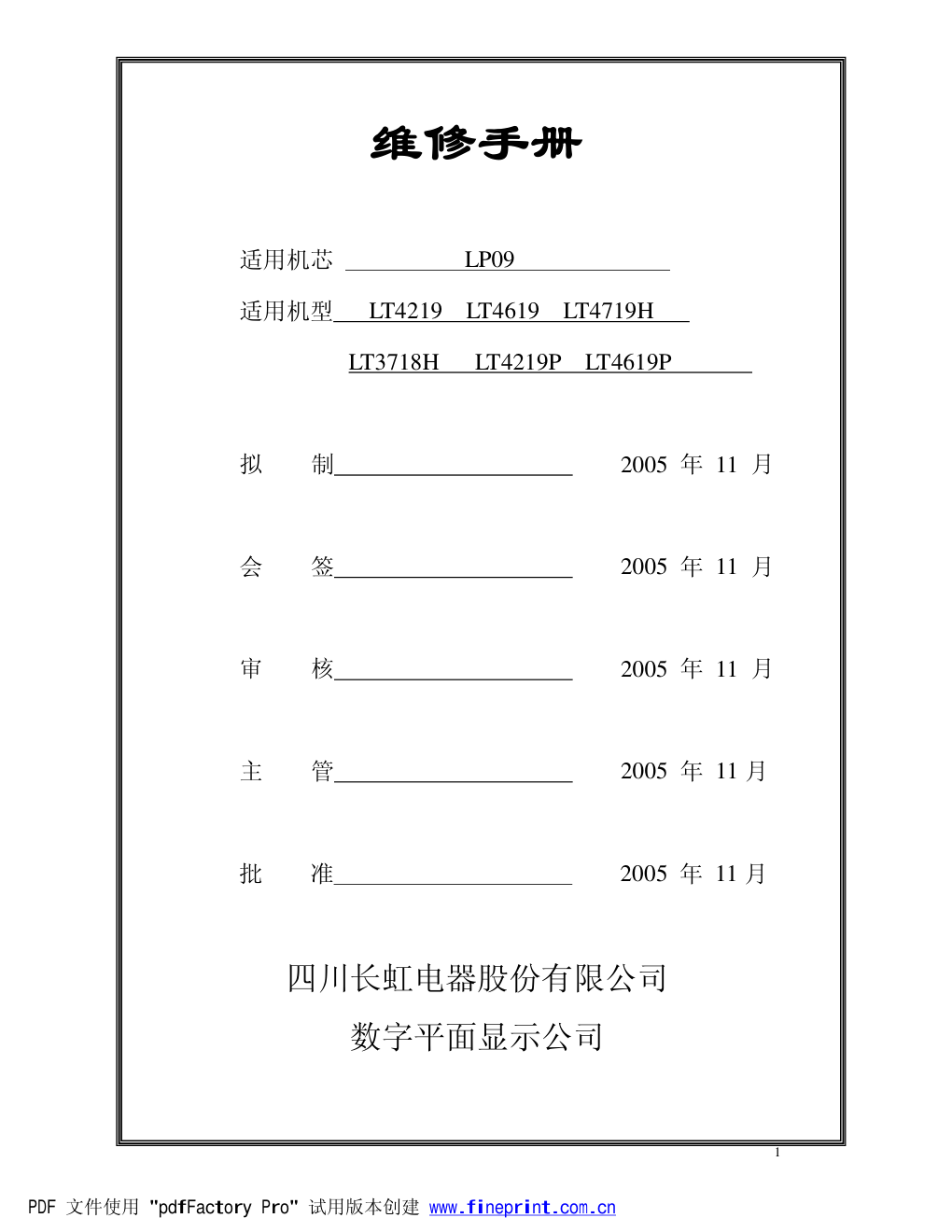

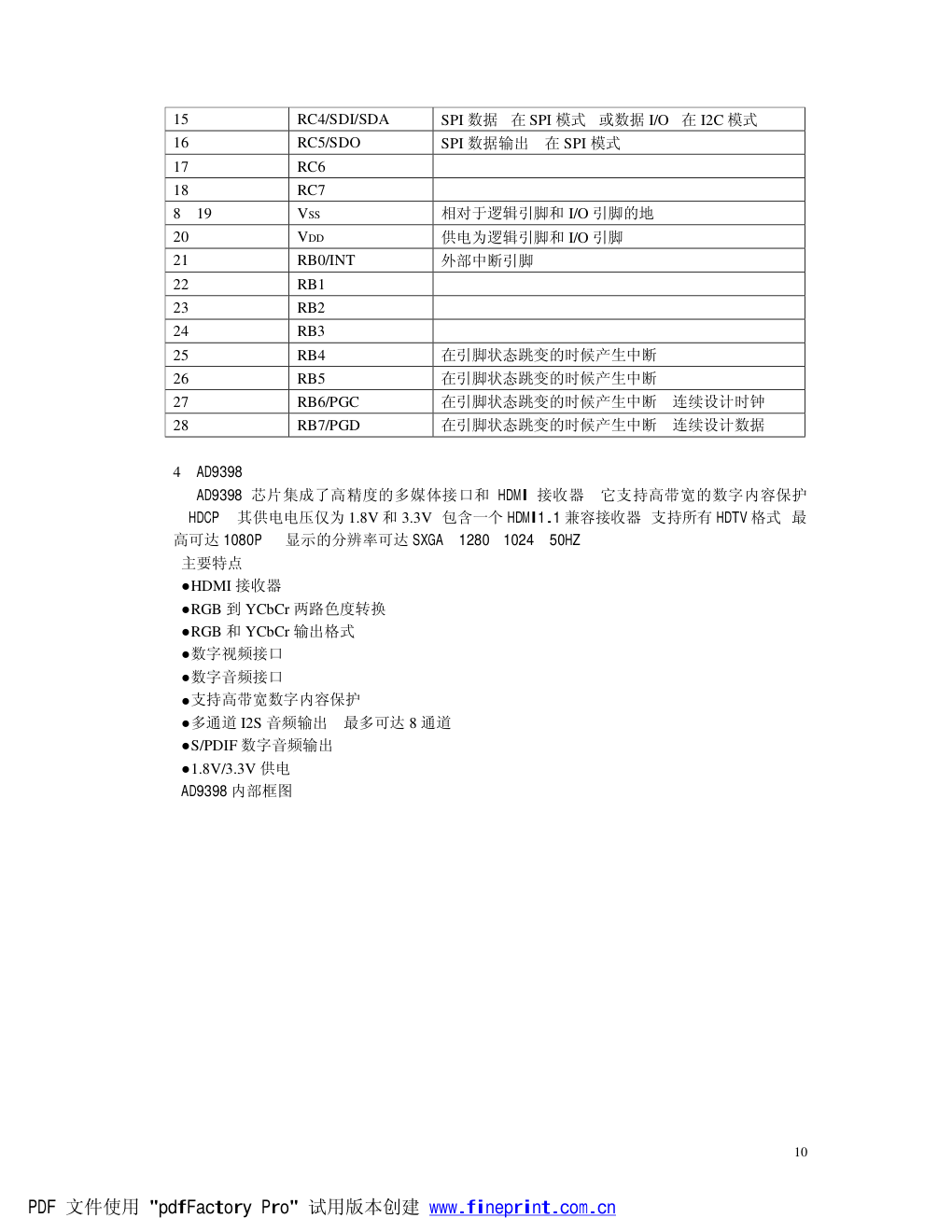

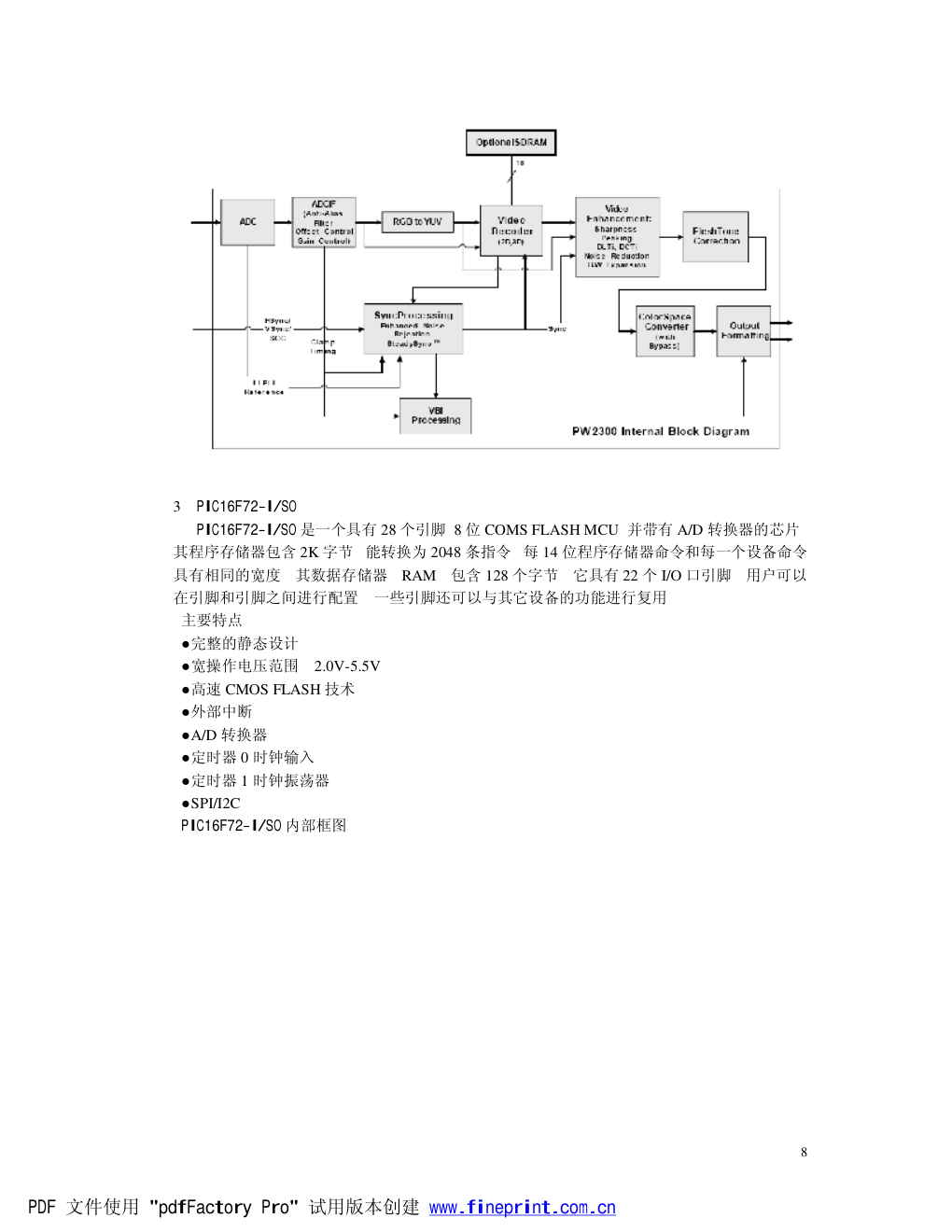

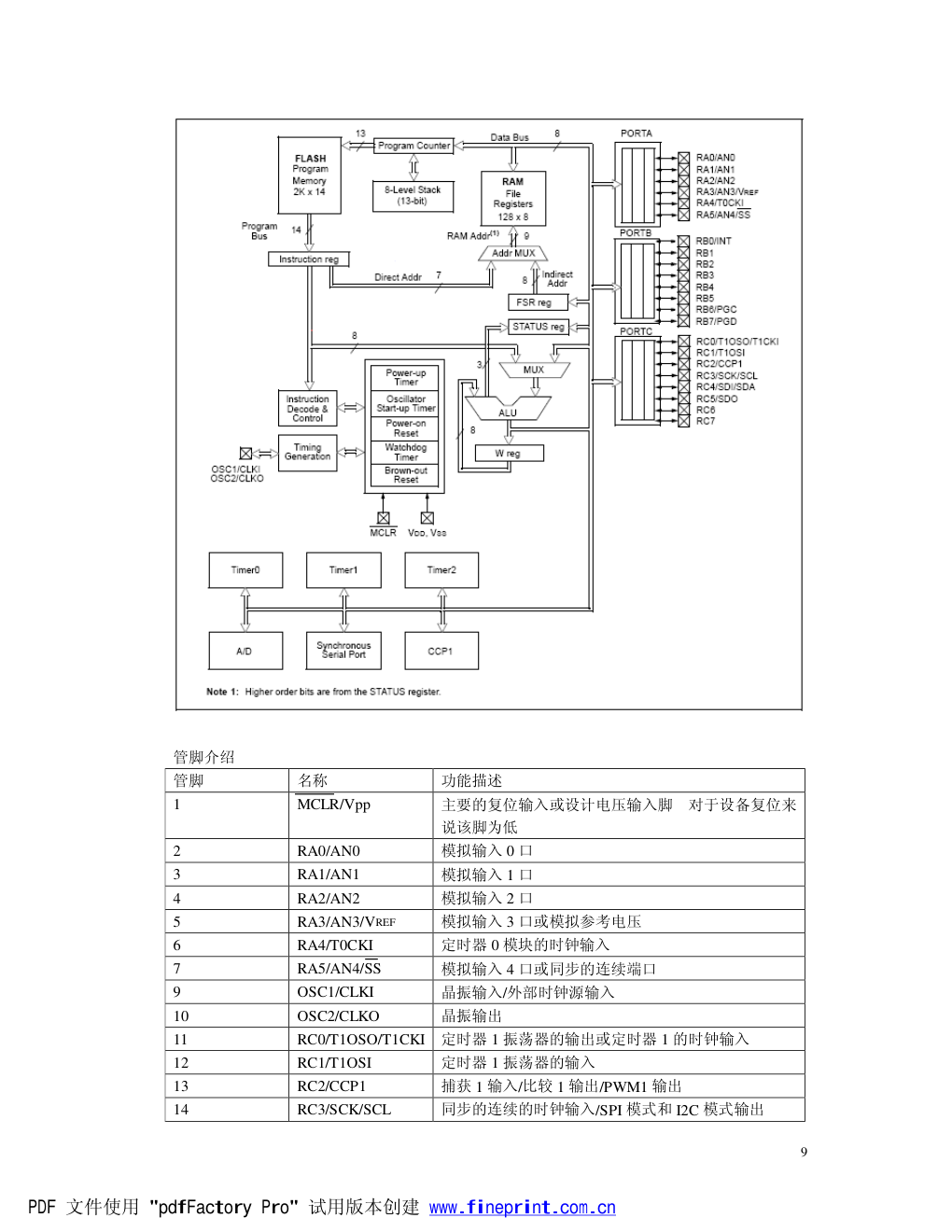

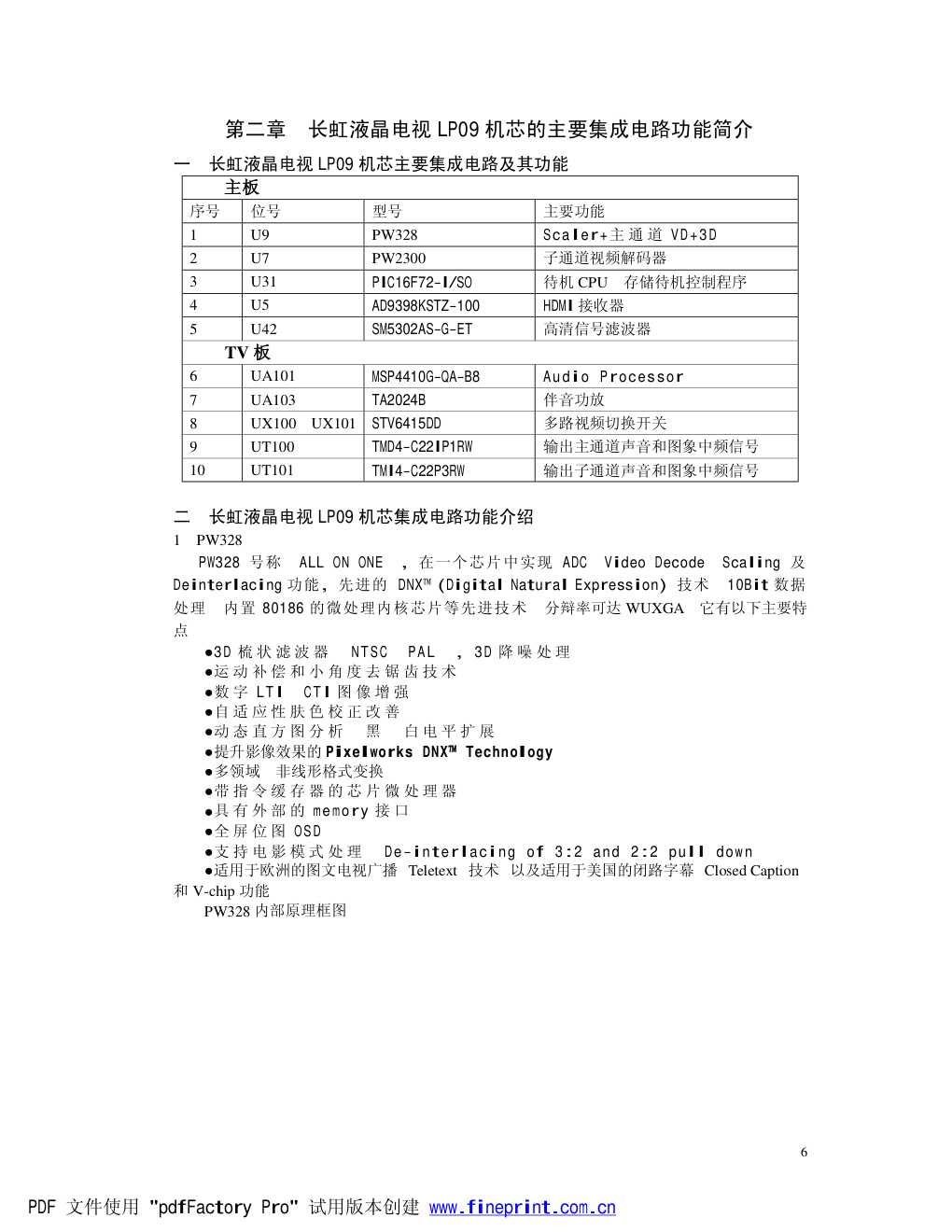

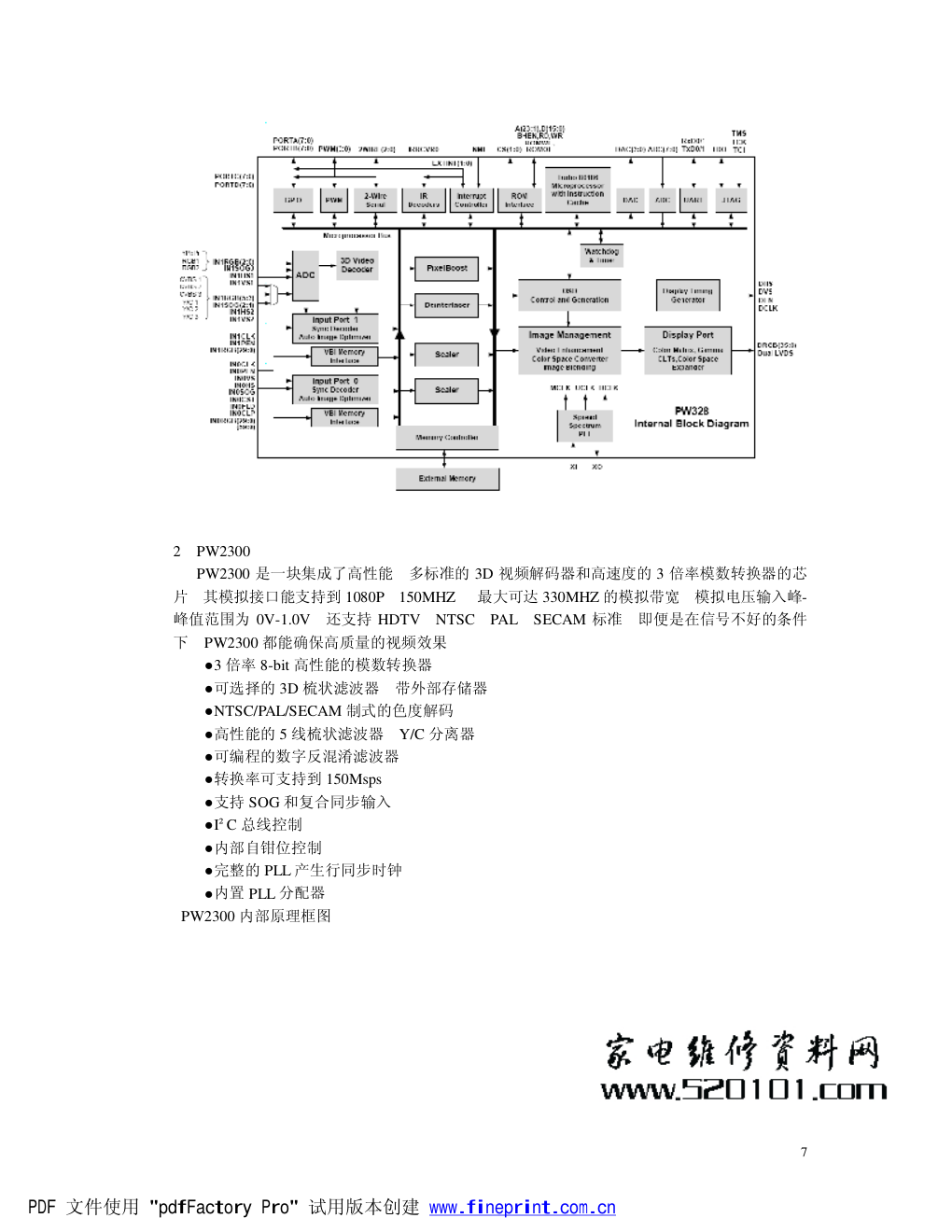

1 维修手册 适用机芯 LP09 适用机型 LT4219 LT4619 LT4719H LT3718H LT4219P LT4619P 拟 制 2005 年 11 月 会 签 2005 年 11 月 审 核 2005 年 11 月 主 管 2005 年 11 月 批 准 2005 年 11 月 四川长虹电器股份有限公司 数字平面显示公司 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 2 目 录 第一章 LP09 机芯液晶电视的特点和整机组成 2 第二章 LP09 机芯液晶电视的主要集成电路功能简介 5 第三章 LP09 机芯液晶电视整机信号流程分析 21 第四章 LP09 机芯液晶电视典型故障维修流程及实例 22 附 一 长虹 LP09 机芯液晶电视原理图 二 长虹 LP09 机芯液晶电视装配图(以 LT4619 为例) 三 长虹 LP09 机芯液晶电视接线图(以 LT4619 为例) PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 3 第一章 LP09 机芯特点和整机组成 一 LP09 机芯所含的机型 LT4219 LT4219P LT4619 LT4619P LT4719H LT3718H 二 主要特点 射频输入 具有 CATV 功能 可接收 470MHz 的有线电视全增补节目 PIP 功能 HDMI 高清数字视频输入 VGA 视频输入 高清 YPbPr 视频输入 AV 音/视频输入 可以接收 PAL NTSC SECAM 制式的音视频信号 很方便的欣赏录像机 摄像机 各种影 碟机的节目 使您进入完美的视听境界 AV 音/视频输出 可以输出视频信号一路 左右音频信号各一路 Y/C 分量视频输入 即 S-Video 输入 可以方便的接驳 DVD 等设备输出的高清晰度的 Y/C 分量视频信号 236 套节目预置 在 TV 状态下 本机可以存储 236 套节目 为未来丰富的节目收视作好了充分准备 多制式 可以接收 PAL NTSC SECAM 彩色制式的电视信号 可接收 D/K I B/G M 伴音制式的 电视信号 定时开关机功能 可设置液晶电视在预定的时间自动开机或关机 蓝背景静噪 TV AV S-Video 状态下 无信号时屏幕呈现柔和的蓝背景 并进入静音状态 无信号自动关机 TV 状态下 无信号后约 15 分钟可自动关机 进入待机状态 中英文菜单 采用简易方便的图形化菜单设计 使菜单操作更方便 更直观 省电功能 电源管理模式 当本机用做 PC 的显示终端 且用户使用的 PC 无输出信号时 约 30 秒后液晶电视将自动 关闭 进入待机省电模式 当按本机任意键或遥控器上任意键或 PC 再次出现时 液晶 电视将自动打开 即插即用 本液晶电视作为电脑终端显示设备 无须单独配备安装软件 作到真正的即插即用 重量轻 体积小 功耗低 三 整机电路组成 长虹 LP09 机芯液晶电视主要由稳压电路 射频电路 视频处理电路 功率放大电路 模拟视频电路 系统控制电路及键控电路组成 整机电路组成框图如下所示 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 4 6415 PW328 PW2300 MSP 4450 Earphone AMP Class-D 24bit Y/Video C TV1 TV2 CVBS1 CVBS2 Y1 C1 E2PRO M Flash Memo DDR 128Mx2 Y2 C2 Y/Video C RS232 SDRAM 16M TTL/LVDS VGA PORT SiI9011 AV1 Audio AV2 Audio TV1 Audio TV2 Audio Panel AV1 AV2 VGA VGA Audio YPbPr YPbPr Audio HDMI Standby MCU 330 330 I2S L/R L/R PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 5 四 印制板组件介绍 长虹 LP09 机芯液晶电视主要由主板 TV 板 遥控接收板 音箱转接板和按键板组成 下 表是各印制板组件功能的介绍 序号 组件名称 功能描述 1 主板组件 主板组件是液晶电视中信号处理的核心部分 在系统控制电路的作用 下承担着将外接输入信号转换为统一的液晶显示屏所能识别的数字 信号的任务 TV 板输入的 TV 和 AV 信号在 PW328 一个芯片中实现 ADC Video Decode Scaling 及 Deinterlacing 处理后产生 LVDS 信号 再上屏显示 子通道的信号先在PW2300 中进行 ADC 和 Video Decode 处理后再进入 PW328 中进行后端的处理 并通过控制外围 Flash DDR 等芯片共同完成所有功能 另外经 HDMI 输入的信号则直接进入 AD9398 处理后在进入 PW328 进行格式变换和上屏显示 2 TV 板组件 TV 板上主要由主 子 2 个调谐器 AV/S 视频开关 MSP4450 TA2024 和一些外围处理电路组成 主 子调谐器将 RF 信号解调为 IF 信号 所有信号通过转接后送入主板作相应处理 3 遥 控 接 收 板 组件 遥控接收板组件由一个工作指示灯和一个遥控接收头构成 用户通过 该组件使用遥控器可以对液晶电视方便地进行操作以及知道液晶电 视所处的工作状态 4 音箱转接板 将功放输出与外接音箱相连 5 内 置 电 源 板 组件 将 AC 220V 转换成多路所需要的直流电 有+24V +18V +5V 及待机状态下供电的+5VS 6 按键板组件 K 板组件有 7 个功能按键 用户通过该组件可以对液晶电视方便地进 行操作 7 屏组件 LP09 中屏都内置有逆变器 逆变器将直流变成高压的交流信号 点 亮背灯 液晶屏用以将来自主板经处理后的图像信号进行图像显示 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 6 第二章 长虹液晶电视 LP09 机芯的主要集成电路功能简介 一 长虹液晶电视 LP09 机芯主要集成电路及其功能 主板 序号 位号 型号 主要功能 1 U9 PW328 Scaler+主 通 道 VD+3D 2 U7 PW2300 子通道视频解码器 3 U31 PIC16F72-I/SO 待机 CPU 存储待机控制程序 4 U5 AD9398KSTZ-100 HDMI 接收器 5 U42 SM5302AS-G-ET 高清信号滤波器 TV 板 6 UA101 MSP4410G-QA-B8 Audio Processor 7 UA103 TA2024B 伴音功放 8 UX100 UX101 STV6415DD 多路视频切换开关 9 UT100 TMD4-C22IP1RW 输出主通道声音和图象中频信号 10 UT101 TMI4-C22P3RW 输出子通道声音和图象中频信号 二 长虹液晶电视 LP09 机芯集成电路功能介绍 1 PW328 PW328 号称 ALL ON ONE , 在一个芯片中实现 ADC Video Decode Scaling 及 Deinterlacing 功能, 先进的 DNX™ (Digital Natural Expression) 技术 10Bit 数据 处理 内置 80186 的微处理内核芯片等先进技术 分辩率可达 WUXGA 它有以下主要特 点 ●3D 梳 状 滤 波 器 NTSC PAL , 3D 降 噪 处 理 ●运 动 补 偿 和 小 角 度 去 锯 齿 技 术 ●数 字 LTI CTI 图 像 增 强 ●自 适 应 性 肤 色 校 正 改 善 ●动 态 直 方 图 分 析 黑 白 电 平 扩 展 ●提升影像效果的 Pixelworks DNX™ Technology ●多领域 非线形格式变换 ●带 指 令 缓 存 器 的 芯 片 微 处 理 器 ●具 有 外 部 的 memory 接 口 ●全 屏 位 图 OSD ●支 持 电 影 模 式 处 理 De-interlacing of 3:2 and 2:2 pull down ●适用于欧洲的图文电视广播 Teletext 技术 以及适用于美国的闭路字幕 Closed Caption 和 V-chip 功能 PW328 内部原理框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 7 2 PW2300 PW2300 是一块集成了高性能 多标准的 3D 视频解码器和高速度的 3 倍率模数转换器的芯 片 其模拟接口能支持到 1080P 150MHZ 最大可达 330MHZ 的模拟带宽 模拟电压输入峰- 峰值范围为 0V-1.0V 还支持 HDTV NTSC PAL SECAM 标准 即便是在信号不好的条件 下 PW2300 都能确保高质量的视频效果 ●3 倍率 8-bit 高性能的模数转换器 ●可选择的 3D 梳状滤波器 带外部存储器 ●NTSC/PAL/SECAM 制式的色度解码 ●高性能的 5 线梳状滤波器 Y/C 分离器 ●可编程的数字反混淆滤波器 ●转换率可支持到 150Msps ●支持 SOG 和复合同步输入 ●I²C 总线控制 ●内部自钳位控制 ●完整的 PLL 产生行同步时钟 ●内置 PLL 分配器 PW2300 内部原理框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 8 3 PIC16F72-I/SO PIC16F72-I/SO 是一个具有 28 个引脚 8 位 COMS FLASH MCU 并带有 A/D 转换器的芯片 其程序存储器包含 2K 字节 能转换为 2048 条指令 每 14 位程序存储器命令和每一个设备命令 具有相同的宽度 其数据存储器 RAM 包含 128 个字节 它具有 22 个 I/O 口引脚 用户可以 在引脚和引脚之间进行配置 一些引脚还可以与其它设备的功能进行复用 主要特点 ●完整的静态设计 ●宽操作电压范围 2.0V-5.5V ●高速 CMOS FLASH 技术 ●外部中断 ●A/D 转换器 ●定时器 0 时钟输入 ●定时器 1 时钟振荡器 ●SPI/I2C PIC16F72-I/SO 内部框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 9 管脚介绍 管脚 名称 功能描述 1 MCLR/Vpp 主要的复位输入或设计电压输入脚 对于设备复位来 说该脚为低 2 RA0/AN0 模拟输入 0 口 3 RA1/AN1 模拟输入 1 口 4 RA2/AN2 模拟输入 2 口 5 RA3/AN3/VREF 模拟输入 3 口或模拟参考电压 6 RA4/T0CKI 定时器 0 模块的时钟输入 7 RA5/AN4/SS 模拟输入 4 口或同步的连续端口 9 OSC1/CLKI 晶振输入/外部时钟源输入 10 OSC2/CLKO 晶振输出 11 RC0/T1OSO/T1CKI 定时器 1 振荡器的输出或定时器 1 的时钟输入 12 RC1/T1OSI 定时器 1 振荡器的输入 13 RC2/CCP1 捕获 1 输入/比较 1 输出/PWM1 输出 14 RC3/SCK/SCL 同步的连续的时钟输入/SPI 模式和 I2C 模式输出 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 10 15 RC4/SDI/SDA SPI 数据 在 SPI 模式 或数据 I/O 在 I2C 模式 16 RC5/SDO SPI 数据输出 在 SPI 模式 17 RC6 18 RC7 8 19 VSS 相对于逻辑引脚和 I/O 引脚的地 20 VDD 供电为逻辑引脚和 I/O 引脚 21 RB0/INT 外部中断引脚 22 RB1 23 RB2 24 RB3 25 RB4 在引脚状态跳变的时候产生中断 26 RB5 在引脚状态跳变的时候产生中断 27 RB6/PGC 在引脚状态跳变的时候产生中断 连续设计时钟 28 RB7/PGD 在引脚状态跳变的时候产生中断 连续设计数据 4 AD9398 AD9398 芯片集成了高精度的多媒体接口和 HDMI 接收器 它支持高带宽的数字内容保护 HDCP 其供电电压仅为 1.8V 和 3.3V 包含一个 HDMI1.1 兼容接收器 支持所有 HDTV 格式 最 高可达 1080P 显示的分辨率可达 SXGA 1280 1024 50HZ 主要特点 ●HDMI 接收器 ●RGB 到 YCbCr 两路色度转换 ●RGB 和 YCbCr 输出格式 ●数字视频接口 ●数字音频接口 ●支持高带宽数字内容保护 ●多通道 I2S 音频输出 最多可达 8 通道 ●S/PDIF 数字音频输出 ●1.8V/3.3V 供电 AD9398 内部框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 11 管脚介绍 管脚 名称 功能描述 81 PWRDN 能量下降沿控制 92-99 RED[7 0] 红色转换输出 最高有效位共 7 位 2-9 GREEN[7 0] 绿色转换输出 最高有效位共 7 位 12-19 BLUE[7 0] 蓝色转换输出 最高有效位共 7 位 89 DATACK 数据时钟输出 87 HSOUT 行同步时钟输出 数据时钟的相位校准 85 VSOUT 场同步时钟输出 数据时钟的相位校准 86 SOGOUT 同步在绿色输出 84 O/E FIELD 奇/偶场输出 80,76,72,67 AVDD 模拟信号供电端口 100,90,10 OVDD 电压输出端口 59,56,54 PVD 锁相环供电端口 30 DAVDD 数字逻辑信号供电端口 48,45,33,32 DVdd DVI 比较器和终止器 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 12 1,11,29,31,36,39,42,47,53,55, 58,60,61,62,63,64,65,69,75,78,91 GND 接地 83 SDA 串行 I/O 口数据 82 SCL 串行时钟数据 A0 串口地址输入 49 DDC_SCL HDCP 受控串行时钟数据 50 DDC_SDA HDCP 受控串行 I/O 口数据 51 MCL HDCP 主控串行时钟数据 52 MDA HDCP 主控串行 I/O 口数据 28 S/PDIF S/PDIF 数字音频输出 27 I2S0 I2S 音频 通道 1 2 26 I2S1 I2S 音频 通道 3 4 25 I2S2 I2S 音频 通道 5 6 24 I2S3 I2S 音频 通道 7 8 20 MCLKIN 涉及到外部的音频时钟入 21 MCLKOUT 音频主时钟输出 22 SCLK 连续的音频始终输出 23 LRCLK 供左右音频通道使用的时钟数据输出 35 RX0+ 真正的数字输入 0 通道 34 RX0- 补充的数字输入 0 通道 38 RX1+ 真正的数字输入 1 通道 37 RX1- 补充的数字输入 1 通道 41 RX2+ 真正的数字输入 2 通道 40 RX2- 补充的数字输入 2 通道 43 RXC+ 真正的数字时钟数据 44 RXC- 补充的数字时钟数据 88 DE 数据使能 46 RTERM 设置内部的终止电阻 57,66,68,70,71,73,74,77,79 NC 不接 5 SM5302AS SM5302AS是一种带低通滤器的3通道视频缓存器 该低通滤波器能将截止频率线性的控制在 4.8MHZ到43MHZ之间 它支持480i到1080i的输出格式 作为视频输入系统 它具有ADC系统滤 波器的功能 作为视频输出系统 它能消除外部干扰 可作为视频DAC 最大能驱动两个75ohm 的终端负载 其截止频率 信号输入类型和增益关联能通过I2C总线进行控制 主要特点 ●供电电压 模拟 4.75-5.25V0 数字 3.0-5.5V ●可线性调节截止频率的低通滤波器 截止频率范围 4.8MHZ-43MHZ ●滤波器带通模式能支持显示分辨率达到 SXGA 通频带 80MHZ PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 13 ●半波模式转换功能适合数字信号 ●2 路系统输入 复用器功能 可在 I2C 和 MUXSEL 输入之间进行切换 ●最大可驱动两个 75ohm 的终端负载 ●I2C 接口控制 数据传输率 最快可达 400bit/s SM5302AS 内部框图 管脚介绍 管脚 名称 功能描述 1 REF1 内部参考电压 1 2 VDD 数字电压 3.0-5.5V 3 SDA I2C 数据信号输入/输出 4 SCL I2C 时钟信号输入 5 VSS 数字地 6 MUXSEL 输入多路复用开关控制 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 14 7 ADS I2C 受控地址选择 8 IN1A 视频信号输入 CH-1 输入 A 9 IN1B 视频信号输入 CH-1 输入 B 10 ISET 用于设置内部电流的电阻连接 11 IN2A 视频信号输入 CH-2 输入 A 12 IN2B 视频信号输入 CH-2 输入 B 13 IN3A 视频信号输入 CH-3 输入 A 14 IN3B 视频信号输入 CH-3 输入 B 15 GND3 模拟地 CH-3 16 OUT3B 视频信号输出 CH-3 用于下陷补偿 17 OUT3A 视频信号输出 CH-3 18 VCC3 模拟电压 CH-3 4.75-5.25V 19 GND2 模拟地 CH-2 20 OUT2B 视频信号输出 CH-2 用于下陷补偿 21 OUT2A 视频信号输出 CH-2 22 VCC2 模拟电压 CH-2 4.75-5.25V 23 GND1 模拟地 CH-1 Vref 24 OUT1B 视频信号输出 CH-1 用于下陷补偿 25 OUT1A 视频信号输出 CH-1 26 VCC1 模拟电压 CH-1 Vref 4.75-5.25V 27 REF3 内部参考电压 3 28 REF2 内部参考电压 2 6 MSP4410G-QA-B8 MSP4410G是一种多标准的音效处理器 它支持全世界范围内所有的模拟电视音效处理和 NICAM数字音频标准 其主要特点 ●48KHZ采样率 ●20KHZ音频带宽 ●用I2C总线传输进行标准选择 ●自动标准检测/自动静音传输功能 ●自动声音选择 单声道/立体声/双语 ●两个可选择的声音中频输入 ●可编程中断输出 指示状态的改变 ●扩音器/耳机通道 平衡 低音 高音 ●自动音量调整 ●四个立体声SCART输入 一个单声道输入 两个立体声SCART输出 ●完整的SCART输入/输出矩阵开关 ●四个I2S输入 一个I2S输出 MSP4410G内部框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 15 管脚功能 管脚 名称 功能描述 1 NC 不接 2 I2C_CL I2C 时钟 3 I2C_DA I2C 数据 4 I2S_CL I2S 时钟 5 I2S_WS I2S 命令选通脉冲 6 I2S_DA_OUT I2S 数据输出 7 I2S_DA_IN1 I2S1 数据输入 8 ADR_DA ADR 数据输出 9 ADR_WS ADR 命令选通脉冲 10 ADR_CL ADR 时钟 11 DVSUP 数字供电 5V 12 DVSUP 数字供电 5V 13 DVSUP 数字供电 5V 14 DVSS 数字地 15 DVSS 数字地 16 DVSS 数字地 17 I2S_DA_IN2 I2S2 数据输入 18 NC 不接 19 I2S_CL3 I2S3 时钟 20 I2S_WS3 I2S3 命令选通脉冲 21 RESETQ 供电复位 22 I2S_DA_IN3 I2S3 数据输入 23 I2S_DA_IN4 I2S4 数据输入 24 DACA_R 耳机输出 右 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 16 25 DACA_L 耳机输出 左 26 VREF2 参考地 2 27 DACM_R 扬声器输出 右 28 DACM_L 扬声器输出 左 29 NC 不接 30 DACM_SUB 重低音扩音器输出 31 NC 不接 32 NC 不接 33 SC2_OUT_R SCART 输出 2 右 34 SC2_OUT_L SCART 输出 2 左 35 VREF1 参考地 1 36 SC1_OUT_R SCART 输出 1 右 37 SC1_OUT_L SCART 输出 1 左 38 CAPL_A 音量电容器 AUX 39 AHVSUP 模拟供电 8V 40 CAPL_M 音量电容器 MAIN 41 NC 不接 42 NC 不接 43 AHVSS 模拟地 44 AHVSS 模拟地 45 AGNDC 模拟参考电压 46 NC 不接 47 SC4_IN_L SCART4 输入 左 48 SC4_IN_R SCART4 输入 右 49 ASG 模拟保护地 50 SC3_IN_L SCART3 输入 左 51 SC3_IN_R SCART3 输入 右 52 ASG 模拟保护地 53 SC2_IN_L SCART2 输入 左 54 SC2_IN_R SCART2 输入 右 55 ASG 模拟保护地 56 SC1_IN_L SCART1 输入 左 57 SC1_IN_R SCART1 输入 右 58 VREFTOP 参考电压 IF A/D 转换器 59 NC 不接 60 MONO_IN 丽音输入 61 AVSS 模拟地 62 AVSS 模拟地 63 NC 不接 64 NC 不接 65 AVSUP 模拟供电 5V PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 17 66 AVSUP 模拟供电 5V 67 ANA_IN1+ IF 输入 1 68 ANA_IN- 模拟中频输入 69 ANA_IN2+ 模拟中频输入 2 70 TESTEN 测试脚 71 XTAL_IN 晶振输入 72 XTAL_OUT 晶振输出 73 TP 测试脚 74 AUD_CL_OUT 音频时钟输出 18.432MHZ 75 NC 不接 76 NC 不接 77 D_CTR_I/O_1 数字控制输入/输出脚 1 78 D_CTR_I/O_0 数字控制输入/输出脚 0 79 ADR_SEL I2C 总线地址选择 80 STANDBYQ 待机 低触发 7 TA2024 TA2024 是一种高效率的 10W 双通道 T 级的 D 类音频放大器 应用 Tripathr 的数字功率 处理技术 T 级放大器既有 AB 级放大器的声音保真度 又有 D 级放大器的高效放大功能 主 要特点 ●T 级结构 ●12V 供电 ●高效率 D 类放大器 ●高保真度信号输出 ●高功率 每通道 10W 的功率驱动 8 的负载 ●开关机声音抑制 ●可用于推动桥结式立体声扬声器 ●内有过热和短路保护 TA2024 内部框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 18 管脚介绍 管脚 名称 功能描述 2 3 DCAP2,DCAP1 外接电容充/放电端 4, 9 V5D,V5A 数字直流 5V, 模拟直流 5V 5,8,17 AGND 模拟地 6 REF 内部参考电压,1.0V 左右 7 OVERLOADB 过流输出端,低电平有效 10,14 OAOUT1,OAQOT2 左右声道输出端 11,15 INV1,INV2 左右声道输入端 12 MUTE 静音控制输入端 16 BIASCAP 输入偏置电压端 18 SLEEP IC 睡眠控制端 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 19 19 FAULT 过热保护输出端,高电平有效 20,35 PGND 电源地 22 DGND 数字地 24,27; 31,28 OUTP2&OUTM2; OUTP1&OUTM1 左,右通道放大器输出端,为桥式信号对. 25,26,29,30 VDD 供电端,12V 33 VDDA 模拟供电端,12V 36 CPUMP 外接电容充电端 1 5VGEN 5V 电压调节端 13,21,23,32,34 NC 不接 8 STV6415DD STV6415DD 的主要功能是对 8 路的视频输入信号在 6 路输出口进行切换 每个输出只能切换 1 路输入 然而任何输入信号都能连接任意的输出端 所有切换都可能通过 I2C 总线进行控制 其主要特点有 ●20MHZ 的带宽 ●8 路输入 CVBS RGB 色度信号 ●6 路输出 ●可通过一个外部的电阻桥来控制每个色度信号输入 ●I2C 总线控制 ●在任何输入和输出之间有 6.5dB 的增益 ●在 5MHZ 有-55dB 的亮色干扰 ●完善的 ESD 保护 STV6415DD 内部框图 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 20 管脚介绍 管脚 名称 功能描述 1,3,5,6, 8,10,11,20 Input 信号输入 13,14,15,16,17,18 Output 信号输出 12,19 Ground 接地 9 Vcc 供电端 2 Data 数据总线 4 Clock 时钟总线 7 Prog 用于 I2C 总线地址的选择 可接电源或地 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 21 9 主高频头(TMD4-C22IP1RW) 管脚 管脚定义 管脚功能描述 1 AGC 自动增益控制 2 NC 不接 3 ADD 电源 4 SCL I2C 总线(时钟) 5 SDA I2C 总线(数据) 6 NC 不接 7 +5V 电源 8 AFT 自动频率调谐 9 +30V 形成 0~30V 的调谐电压 10 NC 不接 11 IF 中频信号输出(未接) 12 IF 中频信号输出(未接) 13 SW0 伴音制式切换 14 SW1 伴音制式切换 15 NC 不接 16 SIF 第二伴音中频输出 17 AGC 自动增益控制 18 VEDIO CVBS 信号输出 19 +5V 电源 20 AUDIO 音频信号输出 10 副高频头(TMI4-C22P3RW) 管脚 管脚定义 管脚功能描述 1 AGC 自动增益控制 2 NC 不接 3 ADD 地 4 SCL I2C 总线(时钟) 5 SDA I2C 总线(数据) 6 NC 不接 7 +5V 电源 8 AFT 自动频率调谐 9 +30V 形成 0~30V 调谐电压 10 NC 不接 11 IF 中频信号输出(未接) 12 IF 中频信号输出(未接) 13 SW0 伴音制式切换 14 SW1 伴音制式切换 15 NC 不接 16 SIF 第二伴音中频输出 17 AGC 自动增益控制 18 VEDIO CVBS 信号输出 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 22 19 +5V 电源 20 AUDIO 音频信号输出 第三章 整机信号流程分析及关键点测量数据 本章主要介绍长虹液晶电视的图象信号的接收及处理 声音信号的接收及处理和整机系统 控制过程 整机供电系统 一 图像信号流程 AV/S-Video 和经过主调谐器后的 IF 信号通过 TV 板转接后分别送入主通道视频解码芯片 PW328 进行视频解码 PW328 完成主通道信号视频解码 A/D 变换 格式变换等 最后将不同的 输入格式变成统一的上屏信号格式 经过子调谐器解调后的信号则直接送入子画面视频解码器 PW2300 进行视频解码和 A/D 变 换 之后再送至 PW328 进行格式变换和后端的处理 输出的上屏信号用于子画面的显示 PC 和 YPbPr 直接送入 PW328/PW2300 进行处理 而 HDMI 信号则要经过解码芯片 AD9398 处 理后再进入 PW328/PW2300 形成统一的上屏信号 二 伴音流程 TV 伴音 射频信号经主调谐器或子调谐器解调后输出 SIF 伴音中频 信号 SIF 输入到 MSP4410G 中进行解调和音效处理 输出的音频信号到数字功放 TA2024 中进行功率放大 最后送 入扬声器 AV 伴音 YPbPr 伴音 经过 AV YPbPr 输入的音频信号直接进入 MSP4410G 进行解调和音效 处理 输出的音频信号到数字功放 TA2024 中进行功率放大 最后送入扬声器 PC HDMI DVB 的模拟音频信号经过 MC74LVX4052DR2 选通后进入 MSP4410G 进行解调和音效 处理 输出的音频信号到数字功放 TA2024 中进行功率放大 最后送入扬声器 HDMI 输出的数字音频信号经 AD9398 解码后进入 MSP4410G 进行解调和音效处理 输出的音频 信号到数字功放 TA2024 中进行功率放大 最后送入扬声器 三 整机供电系统 从电源板共有 4 路电压输出 +24V +12V +5V 和+5VS 其中+24V 将分为两路 一路供 LCD 屏的逆变器使用 另一路经过 LM2596-5.0 LM1086-3.3 LM1117-1.8 LM1117-3.3 后给高频头 PW2300 MSP4410 和 AD9398 供电 +12V 将分成两路 一路经过 LM2596-5.0 给屏供电 另一路 经过 LD1117DT 给 STV6415DD 和功放供电 +5V 通过 LM1086-1.8V LM1086-2.5V LM1086-3.3 等变成 1.8V 2.5V 和 3.3V 供 DDR FLASH PW328 使用 上述几路电压在待机状态下会被关断 而+5VS 则是在待机状态下给待机 CPU 供电 1 整机电源组成与分布 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 23 UA105 LD1117DT 12V_3A UA102 MC78M08CDT JP20 7,8 脚 24V_1A U33 LM2596-5.0 U37 LM2596-5.0 U39 LM1086-3.3V U14 LM1117-1.8 U15 LM1117-3.3 UA101 MSP4410G 11,12,13,39,65,66 脚 UT100 TMD4-C22IP1RW 7,19 脚 UT101 TMI4-C22P3RW 7,19 脚 U22 LM1117-1.8 U5 AD9398 10,30,32, 33,45,48, 54,56,59, 67,72,76, 80,90,100 脚 U7 PW2300 JP20 2 脚 UX101 STV6415DD 9 脚 UX100 STV6415DD 9 脚 U36 IRF7314 UA103 TA2024 25,26,29,30,33,36 脚 24V_4A JP22 JP23 4,5,6 脚 JP24 第 9-14 脚 JP25 第 9-14 脚 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 24 JP19 第 4 脚 5V_4A U18 LM1086-2.5V U20 LM1117-1.8 U41 LM1086-1.8V U21 LM1117-3.3 U11 M13S128168A-6T 1,3,9,15,18,33,49,55,61 U12 M13S128168A-6T 1,3,9,15,18,33,49,55,61 U28 LM1086-3.3V V U13 S29AL016M90TAI020 12,37,47 脚 U9 PW328 JP19 6 脚 JP19 9,10 脚 5V_STBY 12V/18V U32 LM1117-3.3V U34 LM2596-5.0 U31 PIC16F72-I/SO 20 脚 JP15 1 脚 JP16 2 脚 U35 IRF7314 JP13 26,27,28,29,30 JP27 26,27,28,29,30 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 25 2 主板上各稳压管管脚电平一览表 位号 型号 PIN1(V) PIN2(V) PIN3(V) PIN4(V) PIN5(V) U14 LM1117MPX-1.8 0 1.8 5 1.8 U20 LM1117MPX-1.8 0 1.8 5 1.8 U22 LM1117MPX-1.8 0 1.8 3.3 1.8 U15 LM1117MPX-3.3 0 3.3 5 3.3 U21 LM1117MPX-3.3 0 3.3 5 3.3 U32 LM1117MPX-3.3 0 3.3 5 3.3 U33 LM2596SX-5.0 24 5 0 5 0 U37 LM2596SX-5.0 24 5 0 5 0 U41 AZ1084S-ADJTR 0 1.9 5 1.9 U18 LD1086D2T25TR 0 2.5 5 2.5 U28 LD1086D2T33TR 0 3.3 5 3.3 U39 LD1086D2T33TR 0 3.3 5 3.3 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 26 四 主板 TV 上各插座及主要元器件的位置以及定义 29 28 24 21 20 23 22 19 18 17 25 16 30 L 26 14 31 12 O 13 27 P Q 12 11 15 R I J 3 2 1 10 F 8 H G K A 5 4 9 7 E 6 B M N T S 33 32 34 C D PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 27 插座定义 序号 位号 连接对象 功能描述 1 JP26 接 TV 板 连接主板和 TV 板 2 J22 接 TV 板 连接主板和 TV 板 3 J18 接 TV 板 连接主板和 TV 板 4 J20 接外部高清音频输入 5 J21 接外部高清音频输入 6 J1 接外部高清 YpbPr 输入 7 J13 接外部 HDMI 模拟音频输入 8 P1 接外部 HDMI 输入 9 J14 接外部 VGA 音频输入 10 P2 接外部 VGA 输入 11 JP21 接 K 板 12 JP16 给待机 CPU 升级程序用 13 JP18 接 K 板 14 JP15 接遥控板 15 JP28 写 HDMI 的 Key 用 16 J19 升级主程序用 17 JP27 接显示屏 LVDS 屏 18 JP13 接显示屏 LVDS 屏 19 JP19 接电源板 SB GND GND 5V 5V 5V GND GND 12V 12V 20 JP20 接电源板 +12V +12V GND GND GND GND 24V 24V 21 JP22 接电源板 GND GND GND +24V +24V +24V 22 JP23 接电源板 GND GND GND +24V +24V +24V 23 JP25 接逆变器 NC VBR GND ON/OFF GND GND GND GND NC +24V +24V +24V +24V +24V 24 JP24 接逆变器 NC VBR GND ON/OFF GND GND GND GND NC +24V +24V +24V +24V +24V 25 JX109 接主板 连接主板和 TV 板 26 JS101 接主板 连接主板和 TV 板 27 JS100 接主板 连接主板和 TV 板 28 JA102 接音箱转接板 接扬声器 29 JA101 接音箱转接板 接扬声器 30 JA103 接侧置 AV 板 31 JX103 接侧置 AV 板 32 JX102 AV 输出 33 JX101 接外部 AV 输入 34 JX100 接外部 S-video 信号输入 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 28 主要元器件说明 序号 位号 元器件 功能描述 A U9 PW328 Scaler+主 通 道 VD+3D B U7 PW2300 子通道视频解码器 C U11 M13S128168A-6T DDR 帧 存 D U12 M13S128168A-6T DDR 帧 存 E U13 S29AL016M90TAI020 Flash 整机控制程序放置于其中 F U5 AD9398KSTZ-100 HDMI 接收器 G U31 PIC16F72-I/SO 待机 CPU 存储待机控制程序 H U42 SM5302AS-G-ET 高清信号滤波器 I U8 HY57V161610DTC-8 EEPROM J UA101 MSP4410G-QA-B8 Audio Processor K UA103 TA2024B 伴音功放 L UA100 MC74LVX4052DR2 选择切换开关 M UX101 STV6415DD 多路视频切换开关 N UX100 STV6415DD 多路视频切换开关 O U10 24LC64-I/SN EEPROM(保存用户控制信息) P U1 24LC02BT/SN EEPROM(保存 EDID 数据) Q U3 24LC21AT/SN EEPROM(保存显示器参量信息) R U6 24LC04 EEPROM(保存 HDCP 的 key) S UT101 TMI4-C22P3RW 输出子通道声音和图象中频信号 T UT100 TMD4-C22IP12RW 输出主通道声音和图象中频信号 五 关键点波形图 1 射频输入全彩条信号 主高频头 UT100 第 18 脚处全电视信号波形 UX101 的第 1 脚波形也是如此 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 29 2 S 端子输入全彩条信号 在进入 PW328 的耦合电容 C94 之后 MA_CVBS/Y 部分 波形如下 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 30 在进入 PW328 的耦合电容 C99 之后 MA_CHROMA 部分 波形如下 3 HDTV YPbPr 端子输入全彩条信号 在进入 PW328 的耦合电容 C87 之后 MA_Y 部分 波 形如下 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 31 在进入 PW328 的耦合电容 C89 之后 MA_PB 部分 波形如下 在进入 PW328 的耦合电容 C86 之后 MA_PR 部分 波形如下 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 32 4 频 率 为 1KHz 的 伴 音 信 号 输 入 UA101 第 27 28 脚 处 波 形 : 5 射频输入全彩条信号 I²C 总线时钟信号 SCL,U10 的第 6 脚处波形 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 33 6 射频输入全彩条信号 I²C 总线数据信号 SDA,U10 的第 5 脚处波形 7 射频输入全彩条信号 PW328 场同步信号 RP59 第 2 脚处波形 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 34 8 射频输入全彩条信号 PW328 行同步信号 RP59 第 3 脚处波形 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn 35 第四章 常见问题及处理 1 故障现象 HDMI 模式下无信号识别 检查 U1 并无虚旱 原因及处理 没有写入 HDCP 或 HDCP 写入不正确 重新写入 HDCP 2 故障现象 有声音无图象 开机也不出 LOGO 背光亮 原因及处理 检查上屏的连接线没接好 接好上屏线 3 故障现象 TV 下无图像 无声音 也无雪花点 但 AV 正常 原因及处理 检查高频外围是否工作正常 包括总线和电源 若正常高频仍然没有输出 则 高频头失效 4 故障现象 液晶电视不受控 包括红灯亮但不开机 遥控器和本机键对其不起作用等 原因及处理 液晶电视出现了死机现象 断电重启 第六章 工厂模式设置及注意事项 1 工厂模式设置 1.1 进入工厂菜单 用工厂遥控器可直接进入工厂模式进行菜单操作 此时在屏幕右上角上显示 M 1.2 工厂菜单的调节方法 选择所调节的项目 操作人员可通过数字键直接跳至所需调节的项目 也可按 P+/P-顺序选择所调项目 按数字 键时 如果调节的是 1~9 项 则输入对应的数字键然后按 OK 键即可 调整方法 调整时按正常的菜单操作键进行调节 对于某个动作操作 按 OK/V+键 如 Calibration 对于一些变量的增减 如 Volume 按 V+/V-键即可 2.3 工厂调试项目 2.3.1 自动颜色校正 Calibration 在进行工厂调试前 必须首先完成 YPBPR 通道的自动颜色校正 所需仪表 高清信号源 一台 调试 YPBPR 下输入 COL_SMPTE 全彩条信号并执行 Calibration Calibration 调整后屏幕上将 显示调整后的结果 如 Calibration 成功 屏幕上会提示 OK 如 Calibration 不成功 屏幕上 会提示 FAIL PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
