DTXPRESS4电路原理图

分类：电子电工 日期： 点击：0
DTXPRESS4电路原理图-0 DTXPRESS4电路原理图-1 DTXPRESS4电路原理图-2 DTXPRESS4电路原理图-3 DTXPRESS4电路原理图-4 DTXPRESS4电路原理图-5 DTXPRESS4电路原理图-6 DTXPRESS4电路原理图-7 DTXPRESS4电路原理图-8 DTXPRESS4电路原理图-9

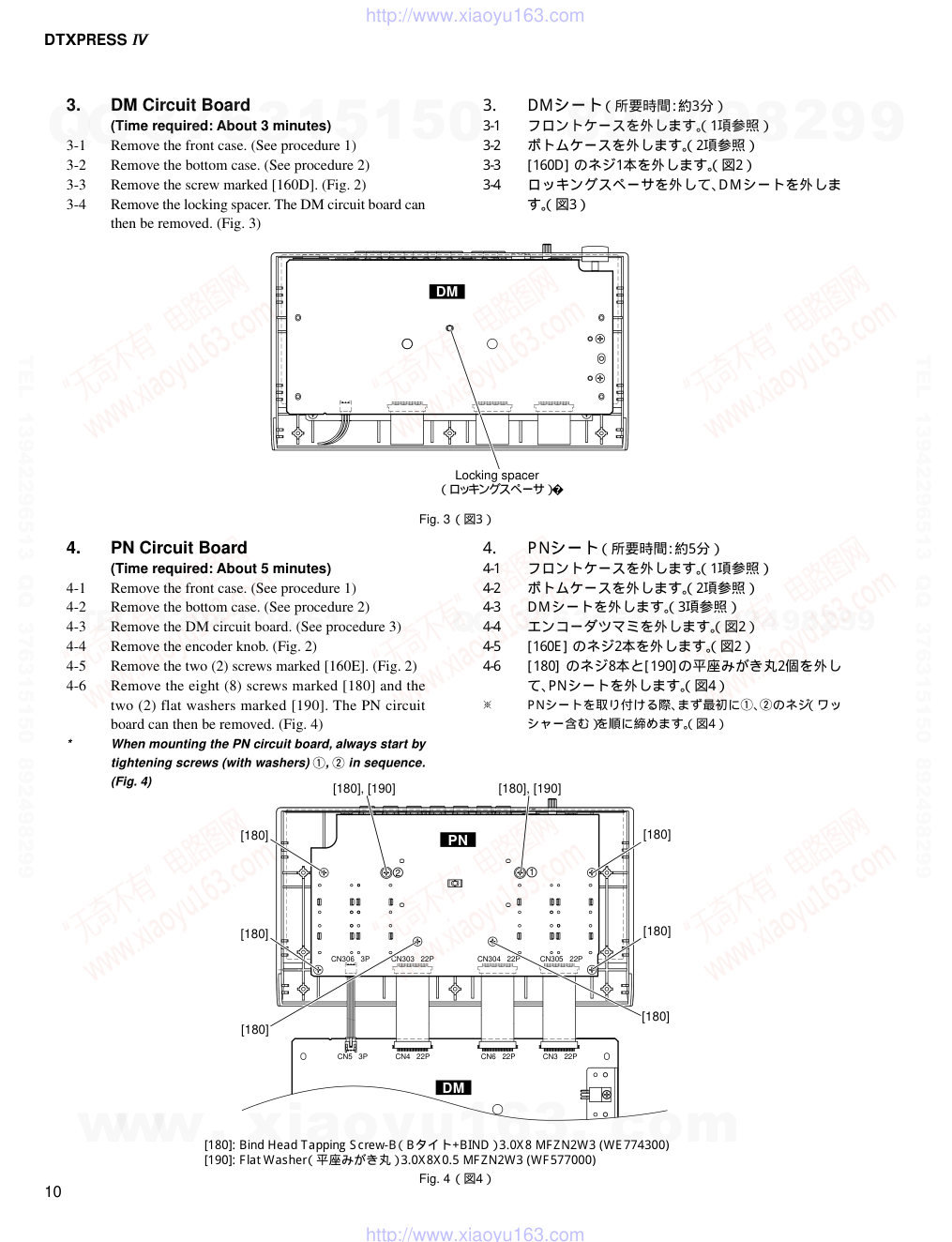

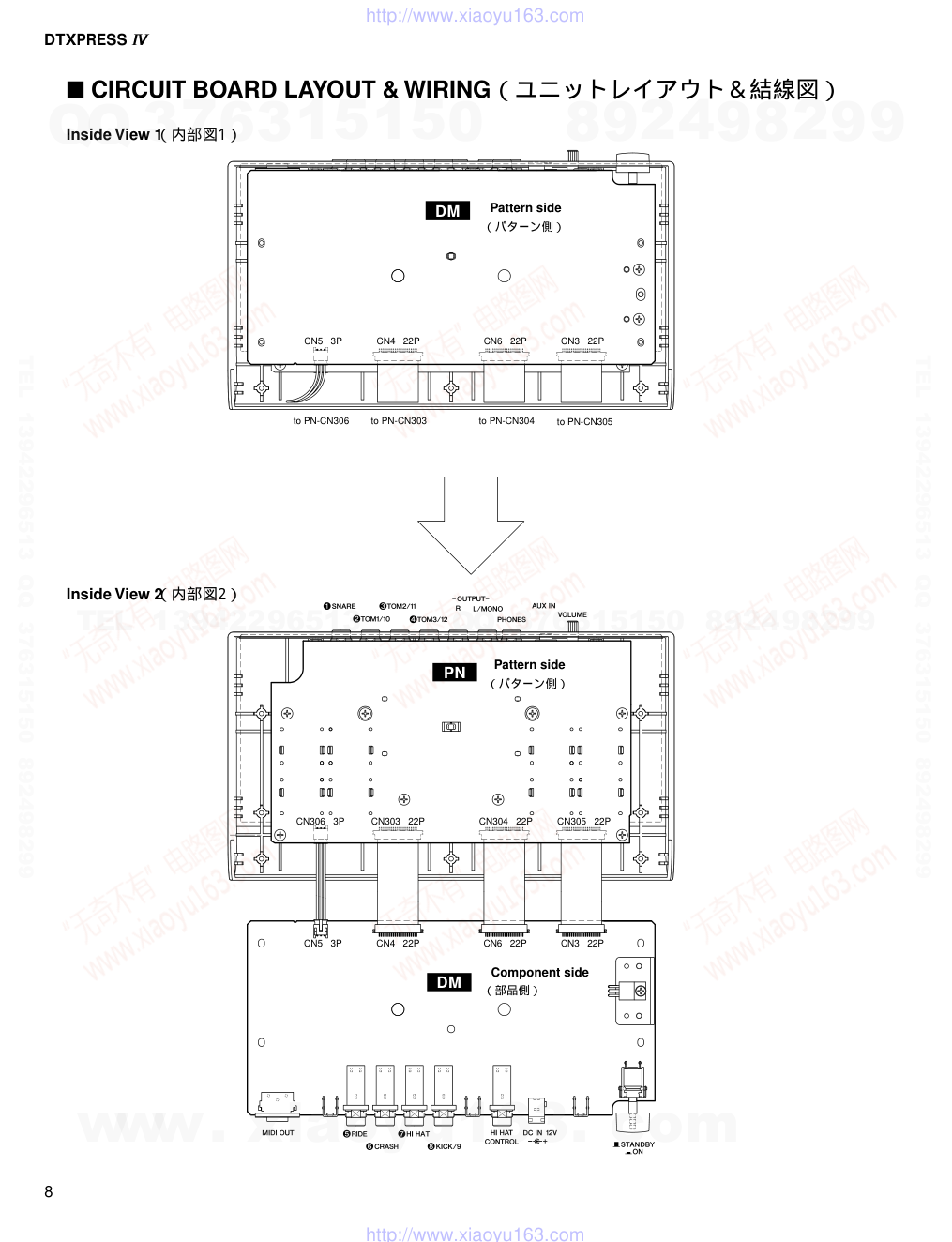

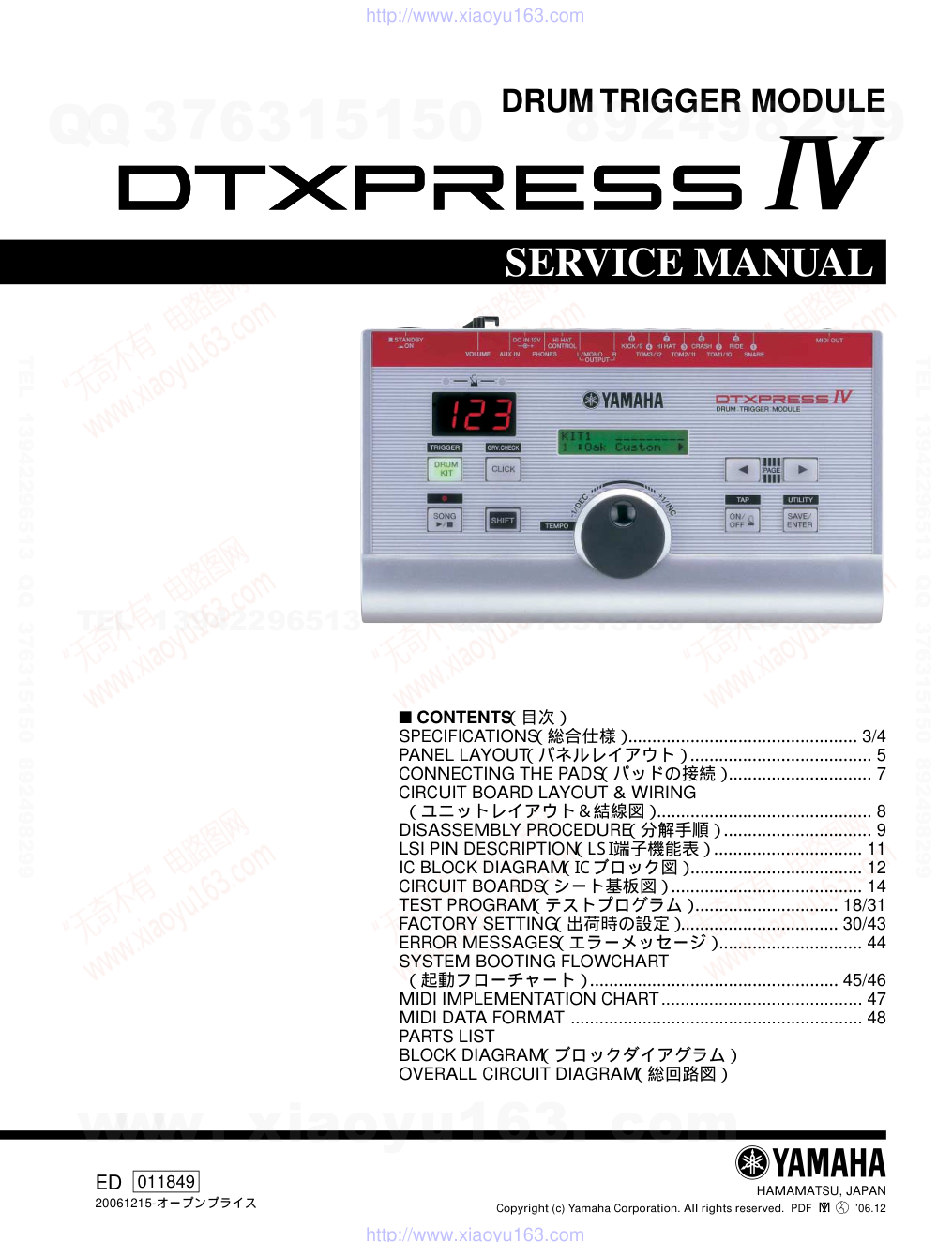

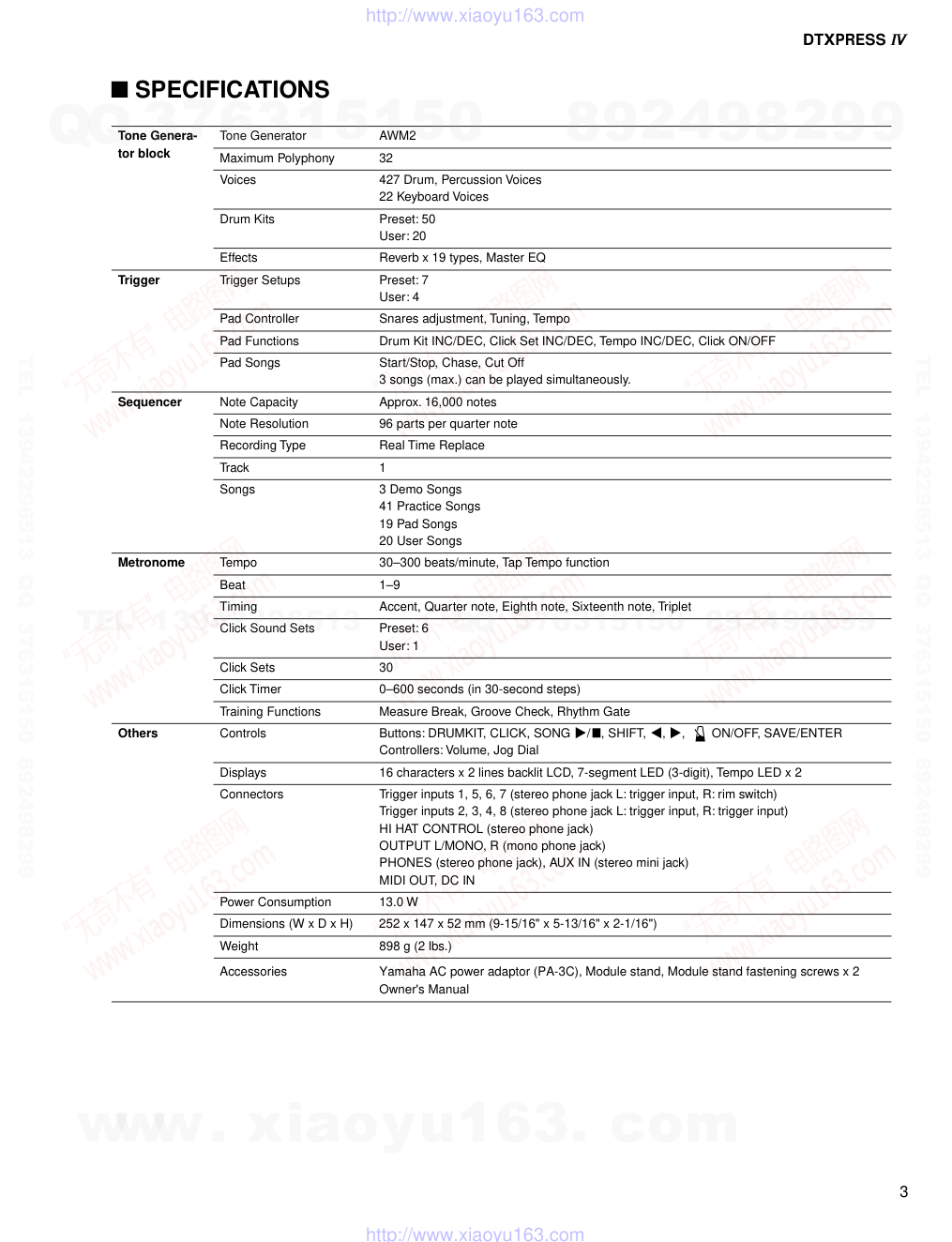

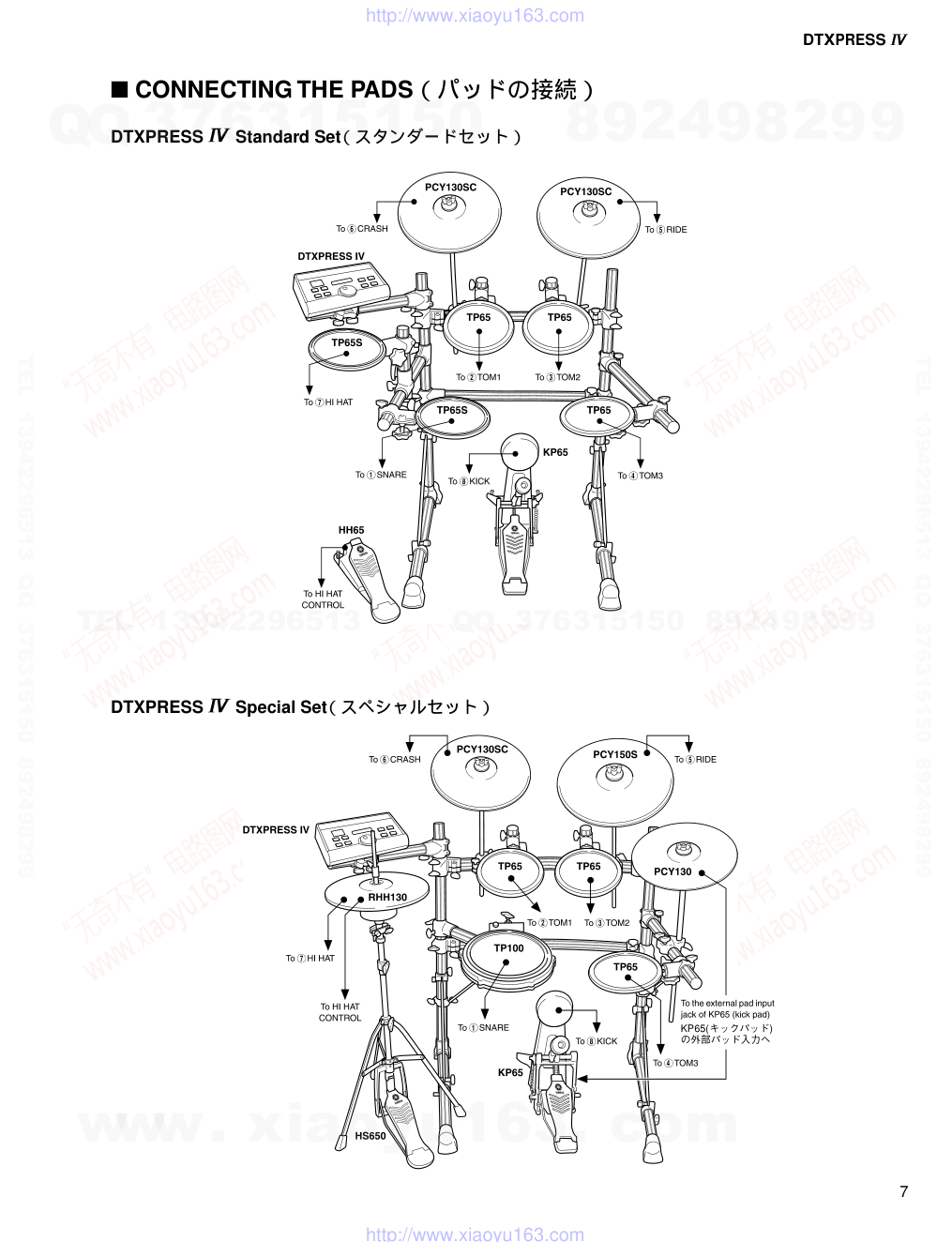

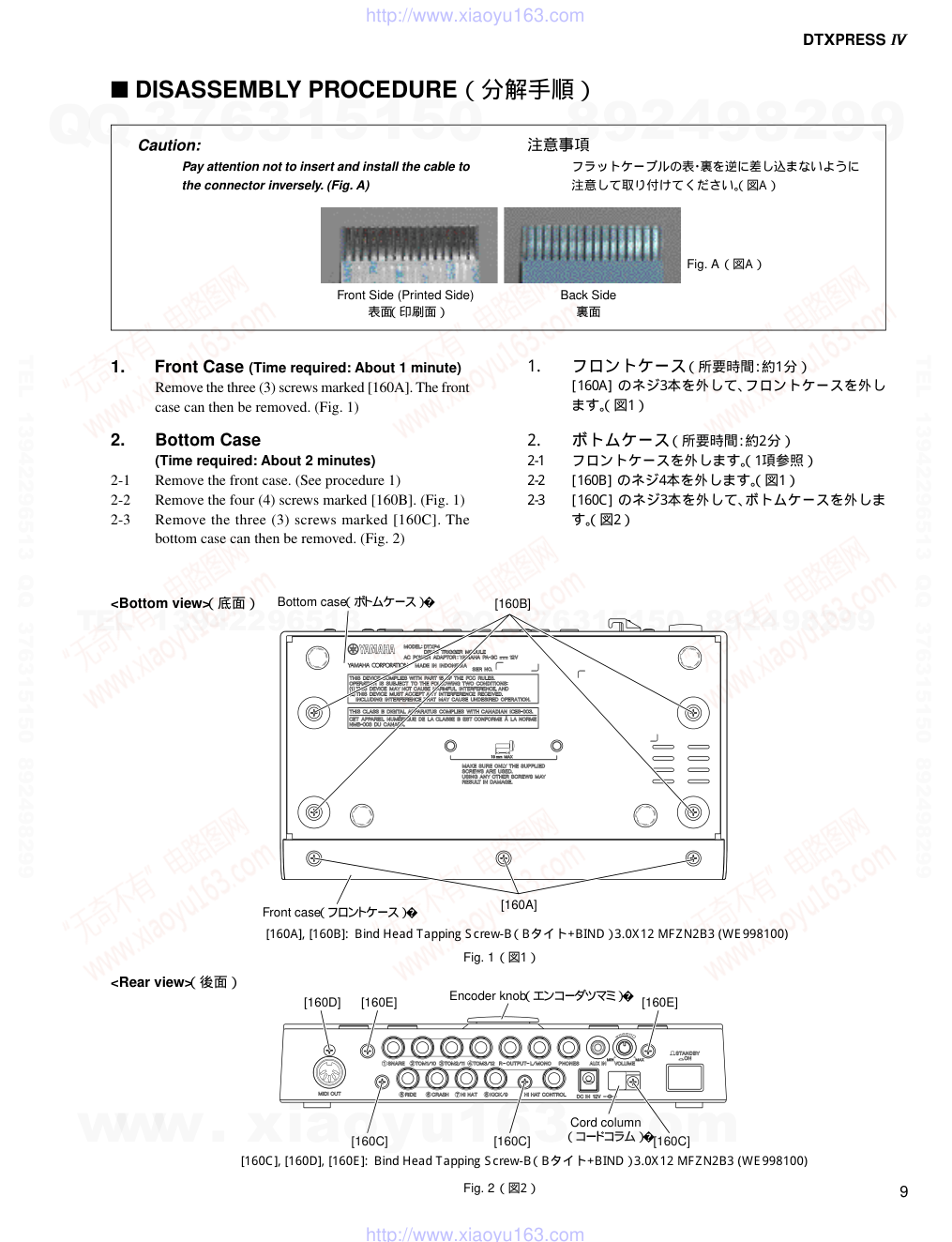

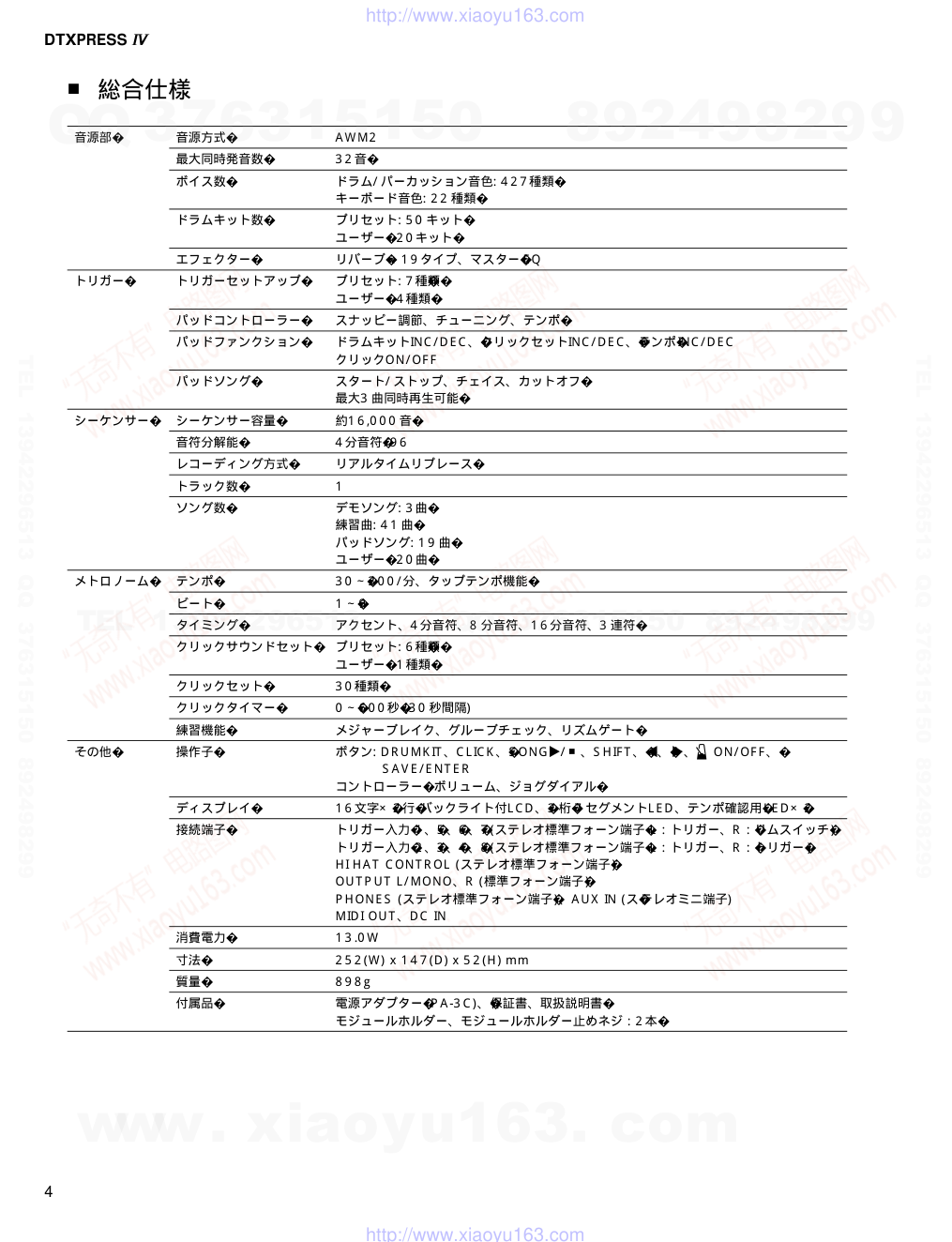

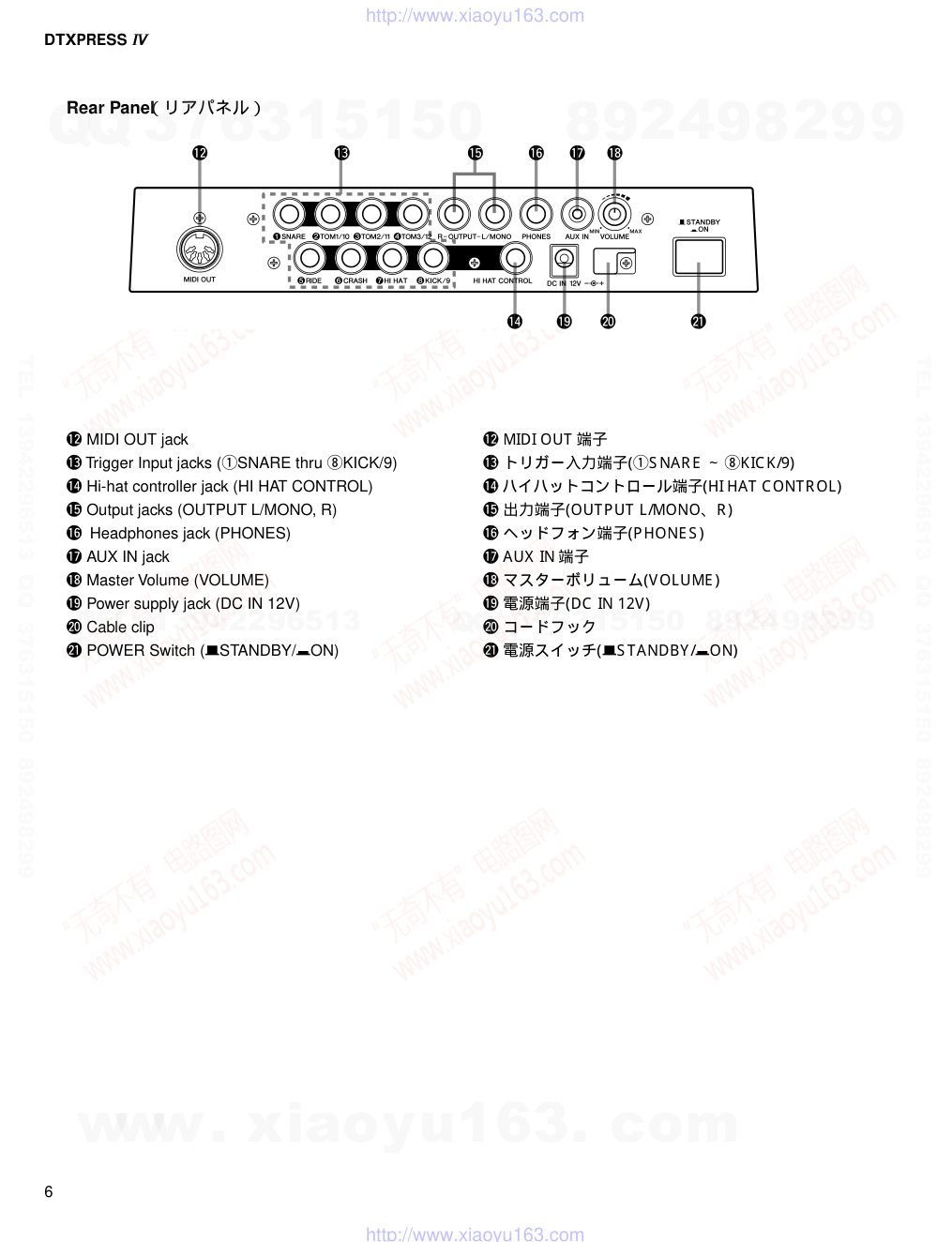

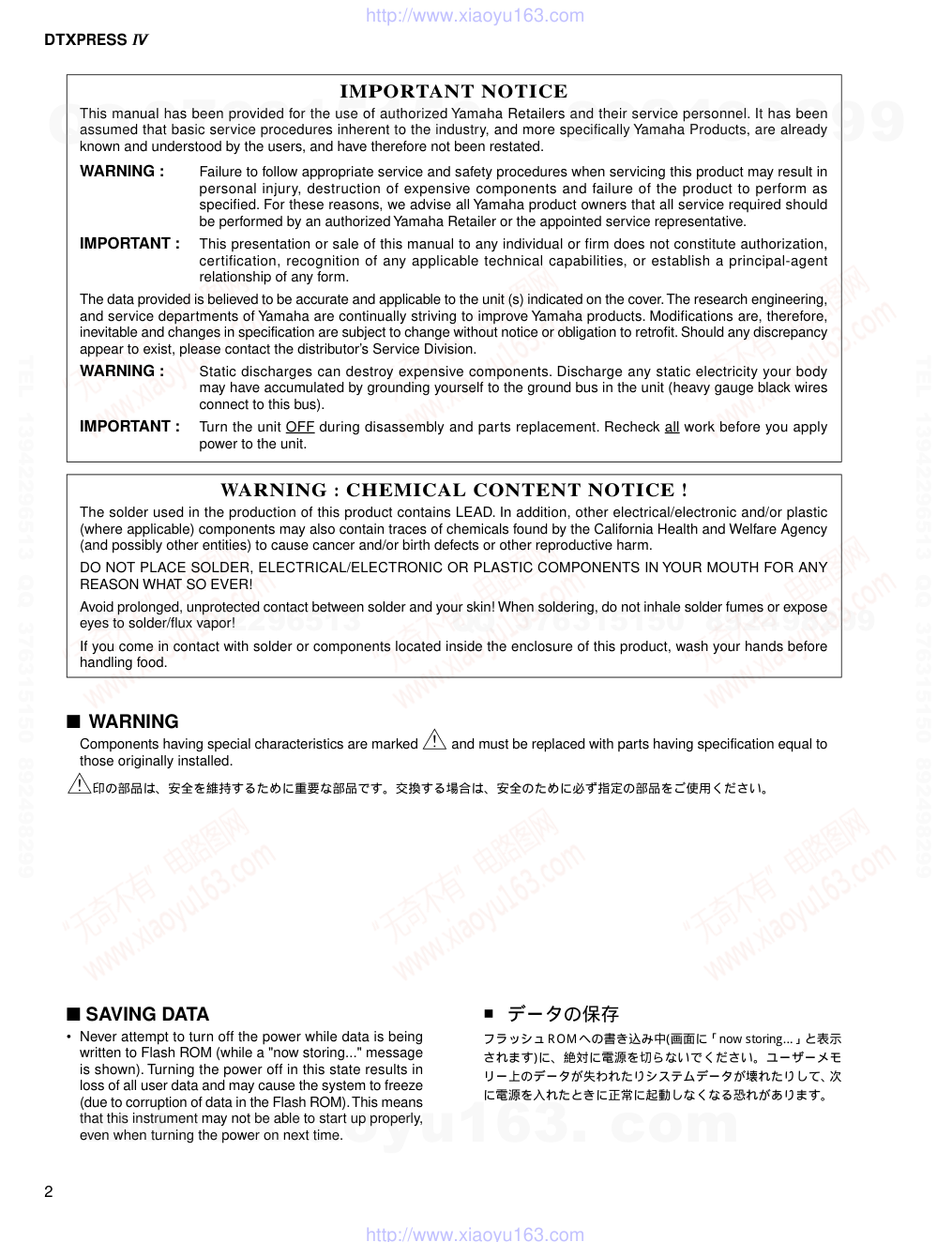

SERVICE MANUAL Copyright (c) Yamaha Corporation. All rights reserved. PDF ’06.12 ED 011849 I CONTENTS（目次） SPECIFICATIONS（総合仕様）................................................ 3/4 PANEL LAYOUT（パネルレイアウト）...................................... 5 CONNECTING THE PADS（パッドの接続）.............................. 7 CIRCUIT BOARD LAYOUT & WIRING （ユニットレイアウト＆結線図）............................................. 8 DISASSEMBLY PROCEDURE（分解手順）............................... 9 LSI PIN DESCRIPTION（LSI端子機能表）............................... 11 IC BLOCK DIAGRAM（ICブロック図）.................................... 12 CIRCUIT BOARDS（シート基板図）........................................ 14 TEST PROGRAM（テストプログラム）.............................. 18/31 FACTORY SETTING（出荷時の設定）................................. 30/43 ERROR MESSAGES（エラーメッセージ）.............................. 44 SYSTEM BOOTING FLOWCHART （起動フローチャート）.................................................... 45/46 MIDI IMPLEMENTATION CHART.......................................... 47 MIDI DATA FORMAT ............................................................. 48 PARTS LIST BLOCK DIAGRAM（ブロックダイアグラム） OVERALL CIRCUIT DIAGRAM（総回路図） 20061215-オープンプライス HAMAMATSU, JAPAN DRUM TRIGGER MODULE www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 DTXPRESS IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service representative. IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization, certification, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form. The data provided is believed to be accurate and applicable to the unit (s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Division. WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus). IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit. WARNING : CHEMICAL CONTENT NOTICE ! The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm. DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER! Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor! If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food. I WARNING Components having special characteristics are marked Z and must be replaced with parts having specification equal to those originally installed. Z印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。 I SAVING DATA • Never attempt to turn off the power while data is being written to Flash ROM (while a "now storing..." message is shown). Turning the power off in this state results in loss of all user data and may cause the system to freeze (due to corruption of data in the Flash ROM). This means that this instrument may not be able to start up properly, even when turning the power on next time. ■ データの保存 フラッシュ ROMへの書き込み中(画面に「now storing...」と表示 されます)に、絶対に電源を切らないでください。ユーザーメモ リー上のデータが失われたりシステムデータが壊れたりして、次 に電源を入れたときに正常に起動しなくなる恐れがあります。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 3 DTXPRESS I SPECIFICATIONS Tone Genera- tor block Tone Generator AWM2 Maximum Polyphony 32 Voices 427 Drum, Percussion Voices 22 Keyboard Voices Drum Kits Preset: 50 User: 20 Effects Reverb x 19 types, Master EQ Trigger Trigger Setups Preset: 7 User: 4 Pad Controller Snares adjustment, Tuning, Tempo Pad Functions Drum Kit INC/DEC, Click Set INC/DEC, Tempo INC/DEC, Click ON/OFF Pad Songs Start/Stop, Chase, Cut Off 3 songs (max.) can be played simultaneously. Sequencer Note Capacity Approx. 16,000 notes Note Resolution 96 parts per quarter note Recording Type Real Time Replace Track 1 Songs 3 Demo Songs 41 Practice Songs 19 Pad Songs 20 User Songs Metronome Tempo 30–300 beats/minute, Tap Tempo function Beat 1–9 Timing Accent, Quarter note, Eighth note, Sixteenth note, Triplet Click Sound Sets Preset: 6 User: 1 Click Sets 30 Click Timer 0–600 seconds (in 30-second steps) Training Functions Measure Break, Groove Check, Rhythm Gate Others Controls Buttons: DRUMKIT, CLICK, SONG >/ , SHIFT, <, >, ON/OFF, SAVE/ENTER Controllers: Volume, Jog Dial Displays 16 characters x 2 lines backlit LCD, 7-segment LED (3-digit), Tempo LED x 2 Connectors Trigger inputs 1, 5, 6, 7 (stereo phone jack L: trigger input, R: rim switch) Trigger inputs 2, 3, 4, 8 (stereo phone jack L: trigger input, R: trigger input) HI HAT CONTROL (stereo phone jack) OUTPUT L/MONO, R (mono phone jack) PHONES (stereo phone jack), AUX IN (stereo mini jack) MIDI OUT, DC IN Power Consumption 13.0 W Dimensions (W x D x H) 252 x 147 x 52 mm (9-15/16" x 5-13/16" x 2-1/16") Weight 898 g (2 lbs.) Accessories Yamaha AC power adaptor (PA-3C), Module stand, Module stand fastening screws x 2 Owner's Manual www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 4 DTXPRESS ■ 総合仕様 音源部� 音源方式� AWM2 最大同時発音数� 3 2 音� ボイス数� ドラム/ パーカッション音色: 4 2 7 種類� キーボード音色: 2 2 種類� ドラムキット数� プリセット: 5 0 キット� ユーザー�: 2 0 キット� エフェクター� リバーブ�x 1 9 タイプ、マスター�E Q トリガー� トリガーセットアップ� プリセット: 7 種� 類� ユーザー�: 4 種類� パッドコントローラー� スナッピー調節、チューニング、テンポ� パッドファンクション� ドラムキットINC /DE C 、� クリックセットINC /DE C 、� テンポ� INC /DE C クリックON/OFF パッドソング� スタート/ ストップ、チェイス、カットオフ� 最大3 曲同時再生可能� シーケンサー� シーケンサー容量� 約1 6 ,0 0 0 音� 音符分解能� 4 分音符� /9 6 レコーディング方式� リアルタイムリプレース� トラック数� 1 ソング数� デモソング: 3 曲� 練習曲: 4 1 曲� パッドソング: 1 9 曲� ユーザー�: 2 0 曲� メトロノーム� テンポ� 3 0 ～� 3 0 0 /分、タップテンポ機能� ビート� 1 ～� 9 タイミング� アクセント、4 分音符、8 分音符、1 6 分音符、3 連符� クリックサウンドセット� プリセット: 6 種� 類� ユーザー�: 1 種類� クリックセット� 3 0 種類� クリックタイマー� 0 ～� 6 0 0 秒�(3 0 秒間隔) 練習機能� メジャーブレイク、グルーブチェック、リズムゲート� その他� 操作子� ボタン: DR UMK IT 、C LIC K 、� S ONG >/ ■ 、S HIFT 、� <、� >、� ON/OFF、� S AV E /E NT E R コントローラー�: ボリューム、ジョグダイアル� ディスプレイ� 1 6 文字× � 2 行�バックライト付LC D、� 3 桁�7 セグメントLE D、テンポ確認用� LE D× � 2 接続端子� トリガー入力�1 、� 5 、� 6 、� 7 (ステレオ標準フォーン端子�L：トリガー、R ：� リムスイッチ� ) トリガー入力�2 、� 3 、� 4 、� 8 (ステレオ標準フォーン端子�L：トリガー、R ：� トリガー�) HI HAT C ONT R OL (ステレオ標準フォーン端子� ) OUT P UT L/MONO、R (標準フォーン端子� ) P HONE S (ステレオ標準フォーン端子� )、A UX IN (ス� テレオミニ端子) MIDI OUT 、DC IN 消費電力� 1 3 .0 W 寸法� 2 5 2 (W) x 1 4 7 (D) x 5 2 (H) mm 質量� 8 9 8 g 付属品� 電源アダプター�(P A-3 C )、� 保証書、取扱説明書� モジュールホルダー、モジュールホルダー止めネジ：2 本� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 5 DTXPRESS I PANEL LAYOUT（パネルレイアウト） Top Panel（トップパネル） q Drum Kit button (DRUM KIT) w Click button (CLICK) e Song button (SONG >/■ ) r Shift button (SHIFT) t Select buttons (<, >) y Click ON/OFF button ( ON/OFF) u Save/Enter button (SAVE/ENTER) i Click lamp o LED display !0 LCD display !1 Jog dial q ドラムキットボタン(DRUM KIT) w クリックボタン(CLICK) e ソングボタン(SONG >/■ ) r シフトボタン(SHIFT) t セレクトボタン(<、>) y クリック ON/OFF ボタン( ON/OFF) u セーブ /エンターボタン(SAVE/ENTER) i クリックランプ o LED ディスプレイ !0 LCD ディスプレイ(画面) !1 ジョグダイアル www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 6 DTXPRESS Rear Panel（リアパネル） !2 MIDI OUT jack !3 Trigger Input jacks (qSNARE thru iKICK/9) !4 Hi-hat controller jack (HI HAT CONTROL) !5 Output jacks (OUTPUT L/MONO, R) !6 Headphones jack (PHONES) !7 AUX IN jack !8 Master Volume (VOLUME) !9 Power supply jack (DC IN 12V) @0 Cable clip @1 POWER Switch (?STANDBY/>ON) !2 MIDI OUT 端子 !3 トリガー入力端子(qSNARE ～ iKICK/9) !4 ハイハットコントロール端子(HI HAT CONTROL) !5 出力端子(OUTPUT L/MONO、R) !6 ヘッドフォン端子(PHONES) !7 AUX IN 端子 !8 マスターボリューム(VOLUME) !9 電源端子(DC IN 12V) @0 コードフック @1 電源スイッチ(?STANDBY/>ON) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 7 DTXPRESS I CONNECTING THE PADS（パッドの接続） DTXPRESS Standard Set （スタンダードセット） DTXPRESS Special Set （スペシャルセット） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 8 DTXPRESS I CIRCUIT BOARD LAYOUT & WIRING（ユニットレイアウト＆結線図） DM PN DM CN3 22P CN305 22P CN6 22P CN304 22P CN4 22P CN5 3P CN303 22P CN306 3P CN3 22P CN6 22P CN4 22P CN5 3P to PN-CN305 to PN-CN304 to PN-CN303 to PN-CN306 Inside View 1（内部図1） Inside View 2（内部図2） Component side （部品側） Pattern side （パターン側） Pattern side （パターン側） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 9 DTXPRESS I DISASSEMBLY PROCEDURE（分解手順） 1. Front Case (Time required: About 1 minute) Remove the three (3) screws marked [160A]. The front case can then be removed. (Fig. 1) 1. フロントケース （所要時間：約1分） [160A] のネジ3本を外して、フロントケースを外し ます。 （図1） Fig. 2 （図2） [160C], [160D], [160E]: Bind Head Tapping Screw-B （Bタイト+BIND） 3.0X12 MFZN2B3 (WE998100) （底面） （後面） 2. Bottom Case (Time required: About 2 minutes) 2-1 Remove the front case. (See procedure 1) 2-2 Remove the four (4) screws marked [160B]. (Fig. 1) 2-3 Remove the three (3) screws marked [160C]. The bottom case can then be removed. (Fig. 2) 2. ボトムケース （所要時間：約2分） 2-1 フロントケースを外します。 （1項参照） 2-2 [160B] のネジ4本を外します。 （図1） 2-3 [160C] のネジ3本を外して、ボトムケースを外しま す。 （図2） [160A] [160B] Front case（フロントケース）� Bottom case（ボトムケース）� Cord column （コードコラム）�[160C] [160C] [160C] [160D] [160E] [160E] Encoder knob（エンコーダツマミ）� [160A], [160B]: Bind Head Tapping Screw-B （Bタイト+BIND） 3.0X12 MFZN2B3 (WE998100) Fig. 1 （図1） 注意事項 フラットケーブルの表・裏を逆に差し込まないように 注意して取り付けてください。 （図A） Caution: Pay attention not to insert and install the cable to the connector inversely. (Fig. A) Front Side (Printed Side) 表面（印刷面） Back Side 裏面 Fig. A （図A） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 10 DTXPRESS Fig. 3 （図3） [180]: Bind Head Tapping Screw-B （Bタイト+BIND） 3.0X8 MFZN2W3 (WE774300) [190]: Flat Washer （平座みがき丸） 3.0X8X0.5 MFZN2W3 (WF577000) 3. DM Circuit Board (Time required: About 3 minutes) 3-1 Remove the front case. (See procedure 1) 3-2 Remove the bottom case. (See procedure 2) 3-3 Remove the screw marked [160D]. (Fig. 2) 3-4 Remove the locking spacer. The DM circuit board can then be removed. (Fig. 3) 3. DMシート （所要時間：約3分） 3-1 フロントケースを外します。 （1項参照） 3-2 ボトムケースを外します。 （2項参照） 3-3 [160D] のネジ1本を外します。 （図2） 3-4 ロッキングスペーサを外して、DMシートを外しま す。 （図3） DM Locking spacer （ロッキングスペーサ）� 4. PN Circuit Board (Time required: About 5 minutes) 4-1 Remove the front case. (See procedure 1) 4-2 Remove the bottom case. (See procedure 2) 4-3 Remove the DM circuit board. (See procedure 3) 4-4 Remove the encoder knob. (Fig. 2) 4-5 Remove the two (2) screws marked [160E]. (Fig. 2) 4-6 Remove the eight (8) screws marked [180] and the two (2) flat washers marked [190]. The PN circuit board can then be removed. (Fig. 4) * When mounting the PN circuit board, always start by tightening screws (with washers) q, w in sequence. (Fig. 4) 4. PNシート （所要時間：約5分） 4-1 フロントケースを外します。 （1項参照） 4-2 ボトムケースを外します。 （2項参照） 4-3 DMシートを外します。 （3項参照） 4-4 エンコーダツマミを外します。 （図2） 4-5 [160E] のネジ2本を外します。 （図2） 4-6 [180] のネジ8本と[190]の平座みがき丸2個を外し て、PNシートを外します。 （図4） ※ PNシートを取り付ける際、まず最初にq、wのネジ（ワッ シャー含む）を順に締めます。 （図4） Fig. 4 （図4） DM PN CN3 22P CN305 22P CN6 22P CN304 22P CN4 22P CN5 3P CN303 22P CN306 3P [180] [180], [190] [180], [190] [180] [180] [180] [180] [180] 1 2 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 11 DTXPRESS I LSI PIN DESCRIPTION（LSI端子機能表） 1 ICN I Initial clear 85 CMA3 O Program address bus 2 RFCLKI I PLL Clock 86 CMA8 O Program address bus 3 TM2 I PLL Control 87 CMA2 O Program address bus 4 AVDD_PLL Power supply 88 CRD O read signal 5 AVSS_PLL Ground 89 CMA1 O Program address bus 6 MODE0 I SWX dual mode 90 CUB O high byte effective signal 7 VCC7 Power supply 91 VCC91 Power supply 8 GND8 Ground 92 GHND92 Ground 9 XIN I crystal oscillator 93 CS1 O CS signal 10 XOUT O crystal oscillator 94 CMA0 O Program address bus 11 MODE1 I SWX separate mode 95 CLB O low byte effective signal 12 TEST0 I TEST pin 96 CMA12 O Program address bus 13 TESTON I TEST pin 97 CMA11 O Program address bus 14 AN0-P40 I A/D converter 98 CMA10 O Program address bus 15 AN1-P41 I A/D converter 99 CMA9 O Program address bus 16 AN2-P42 I A/D converter 100 GND100 Ground 17 AN3-P43 I A/D converter 101 CWE O write signal 18 AVDD_AN Power supply 102 CMA16 O Program address bus 19 AVSS_AN Ground 103 CMA15 O Program address bus 20 TXD0 O for MIDI or TO-HOST 104 CMA14 O Program address bus 21 TXD1 O for MIDI 105 CMA13 O Program address bus 22 EXCLK I Crystal oscillator 106 CMD8 I/O Program memory Data bus 23 SMD11 I/O Wave memory data bus 107 CMD7 I/O Program memory Data bus 24 SMD4 I/O Wave memory data bus 108 CMD9 I/O Program memory Data bus 25 SMD3 I/O Wave memory data bus 109 CMD6 I/O Program memory Data bus 26 SMD12 I/O Wave memory data bus 110 CMD10 I/O Program memory Data bus 27 SMD10 I/O Wave memory data bus 111 CMD5 I/O Program memory Data bus 28 SMD5 I/O Wave memory data bus 112 CMD11 I/O Program memory Data bus 29 SMD2 I/O Wave memory data bus 113 CMD4 I/O Program memory Data bus 30 SMD13 I/O Wave memory data bus 114 CMD12 I/O Program memory Data bus 31 SMD9 I/O Wave memory data bus 115 CMD3 I/O Program memory Data bus 32 SMD6 I/O Wave memory data bus 116 CMD13 I/O Program memory Data bus 33 SMD1 I/O Wave memory data bus 117 CMD2 I/O Program memory Data bus 34 SMD14 I/O Wave memory data bus 118 CMD14 I/O Program memory Data bus 35 VCC35 Power supply 119 VCC119 Power supply 36 GND36 Ground 120 GND115 Ground 37 SMD8 I/O Wave memory data bus 121 CMD1 I/O Program memory Data bus 38 SMD7 I/O Wave memory data bus 122 CMD15 I/O Program memory Data bus 39 SMD0 I/O Wave memory data bus 123 CMD0 I/O Program memory Data bus 40 SMD15 I/O Wave memory data bus 124 CMA21 O Program address bus 41 SOE O read signal 125 PDT15 I/O SWX access data bus 42 SWE O write signal 126 PDT14 I/O SWX access data bus 43 SRAS O RAS signal 127 PDT13 I/O SWX access data bus 44 SCAS O CAS signal 128 PDT12 I/O SWX access data bus 45 REFRESH O REFRESH signal 129 PDT11 I/O SWX access data bus 46 CS0 O CS signal 130 PDT10 I/O SWX access data bus 47 SMA0 O Memory address bus 131 PDT9 I/O SWX access data bus 48 SMA16 O Memory address bus 132 PDT8 I/O SWX access data bus 49 VCC49 Power supply 133 VCC133 Power supply 50 GND50 Ground 134 GND134 Ground 51 SMA1 O Memory address bus 135 PDT7 I/O SWX access data bus 52 SMA15 O Memory address bus 136 PDT6 I/O SWX access data bus 53 SMA2 O Memory address bus 137 PDT5 I/O SWX access data bus 54 SMA14 O Memory address bus 138 PDT4 I/O SWX access data bus 55 SMA3 O Memory address bus 139 PDT3 I/O SWX access data bus 56 SMA13 O Memory address bus 140 PDT2 I/O SWX access data bus 57 SMA4 O Memory address bus 141 PDT1 I/O SWX access data bus 58 SMA12 O Memory address bus 142 PDT0 I/O SWX access data bus 59 SMA5 O Memory address bus 143 VCA143 Power supply 60 GND60 Ground 144 GND144 Ground 61 VCC61 Power supply 145 PAD2 I SWX access address bus 62 SMA11 O Memory address bus 146 PAD1 I SWX access address bus 63 SMA6 O Memory address bus 147 PAD0 I SWX access address bus 64 SMA10 O Memory address bus 148 VCC148 Power supply 65 SMA7 O Memory address bus 149 GND149 Ground 66 SMA9 O Memory address bus 150 PCS I Chip select 67 SMA17 O Memory address bus 151 PWR I write enable 68 SMA8 O Memory address bus 152 PRD I read enable 69 SMA18 O Memory address bus 153 RXD0 I for Midi or TO-HOST 70 SMA19 O Memory address bus 154 RXD1 I for Midi or Key scan 71 SMA20 O Memory address bus 155 SCLKI I EXT Clock 72 SMA21 O Memory address bus 156 ADIN I A/D converter 73 SMA22 O Memory address bus 157 ADLR O A/D converter LR clock 74 SMA23 O Memory address bus 158 DO0 O DAC 75 CMA20 O Program address bus 159 DO1 O DAC 76 CMA19 O Program address bus 160 SYSCLK O 1/2 clock 77 VCC77 Power supply 161 VCC161 Power supply 78 GND78 O Ground 162 GND162 Ground 79 CMA18 O Program address bus 163 WCLK O for DAC LR clock 80 CMA17 O Program address bus 164 QCLK O 1/12 clock 81 CMA5 O Program address bus 165 BCLK O IIS-DAC clock 82 CMA6 O Program address bus 166 SYI I Synch signal 83 CMA4 O Program address bus 167 IRQ0 I Interrupt request 84 CMA7 O Program address bus 168 NMI I Interrupt request PIN NAME I/O FUNCTION NO. PIN NAME I/O FUNCTION NO. HG73C205AFDV (XU947C00) SWX00B (Tone Generator) DM: IC16 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 12 DTXPRESS AK4385ET (X6040A00) DAC (Digital to Analog Converter) DM: IC15 PIN NO. NAME I/O FUNCTION PIN NO. NAME I/O FUNCTION I Master Clock Rch Analog out(-) I Audio Serial Data Clock Rch Analog out(+) I Audio Serial Date Input Lch Analog out(-) I L/R Clock Lch Analog out(+) I Power Down mode Ground I Chip Select Power Supply I Control Data Input Rch Data Zero Input Detect I Control Data Input Lch Data Zero Input Detect 1 2 3 4 5 6 7 8 MCLK BICK SDTI LRCK PDN CSN CCLK CDTI 9 10 11 12 13 14 15 16 AOUTR- AOUTR+ AOUTL- AOUTL+ Vss VDD DZFR DZFL O O O O - - O O I IC BLOCK DIAGRAM（IC ブロック図） SN74LV14APWR (X6688A00) Hex Inverter DM: IC1 1 2 3 4 5 6 7 1A 1Y 2A 2Y 3A 3Y GND 14 13 12 11 10 9 8 VDD 6A 6Y 5A 5Y 4A 4Y SN74ALVC32PWR (X7650A00) Quad 2 Input OR DM: IC3 1 2 3 1A 1Y 4 2A 5 2B 6 2Y 7 GND 1B 14 13 12 Vcc 4A 11 4Y 10 3B 9 3A 8 3Y 4B SN74LV74APWR (X5534A00) Dual D-Type Flip-Flop DM: IC4, 18 INPUTS OUTPUTS PR CLR CLK D Q Q L H H L H Q O H L H H L Q O X X X H L X X X X f f L H L L H H H L H L H H H 1 2 3 4 5 6 7 1CLR 1D 1CK 1PR 1Q 1Q GND 14 13 12 11 10 9 8 VCC 2CLR CLR 2D D 2CK CK 2PR PR 2Q 2Q Q Q CLR D CK PR Q Q SN74LV245APWR (X3693A00) Octal 3-State Bus Transceiver DM: IC21 1 2 3 4 5 6 7 20 19 18 17 16 15 14 Vcc G B1 B2 B3 B4 B5 B6 B7 B8 8 9 10 12 11 GND A8 A7 A6 A5 A4 A3 A2 A1 D1R 13 SN74LV374APWR (X3225A00) Octal 3-State D-Type Flip-Flop DM: IC2 PN: IC311 Q D CK OE Q D CK OE Q D CK OE Q D CK OE OUTPUT CONTROL 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND 1 20 2 19 3 18 4 17 5 16 6 15 7 14 8 13 9 12 10 11 Vcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q CLOCK Q D CK OE Q D CK OE Q D CK OE Q D CK OE SN74LV4052APWR (X6976A00) Differential 4-Channel Multiplexer/Demultiplexer DM: IC11, 12 1 2 3 4 5 6 7 0Y 2Y Y-COM 1Y INH VEE VSS 3Y 16 15 14 13 12 11 VDD 2X 1X X-COM 0X 3X A 8 9 10 B 2Y 0Y Y-COM 3Y 1Y INH B 2X 1X X-COM 0X 3X A www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 13 DTXPRESS µPC4570G2-E1-A (X7351A00) NJM4556AM-TE1 (X5049A00) Dual Operational Amplifier DM: IC14 PN: IC304, 310, 309, 312 NJM2903M (TE1) (X5814A00) NJM2904M (XV190A00) Dual Operational Amplifier DM: IC19, 20, 23 PN: IC302, 303, 305 1 2 3 4 -V 8 7 6 5 Output A +V Non-Inverting Input A -DC Voltage Supply +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B Inverting Input A + - + - 1 2 3 4 8 7 6 5 Output A +V Non-Inverting Input A Ground +DC Voltage Supply Output B Inverting Input B Non-Inverting Input B Inverting Input A + - + - SN74AHC1G04DCKR (X4137A00) Inverter Gate DM: IC29 1 2 3 5 4 NC GND Vcc OUT Y IN A SN74AHC1G08DCKR (X3833A00) Single 2-Input Positive-AND Gate DM: IC30–32 1 2 3 A B GND 5 4 Vcc Y INPUTS FUNCTION TABLE OUTPUT A B Y H L L H X L H L X NJM2902M (TE1) (X4983A00) Quad Operational Amplifier DM: IC22, 24 PN: IC301, 306–308 1 2 3 4 5 6 7 Output A Inverting Input A Non-inverting Input A +DC Voltage Supply Non-inverting Input B Inverting Input B Output B 14 13 12 11 10 9 8 Output D Inverting Input D Non-inverting Input D Ground Non-inverting Input C Inverting Input C Output C + - +V + - + - + - GND www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 14 DTXPRESS to PN-CN305 to PN-CN304 to PN-CN303 to PN-CN306 G DM Circuit Board Component side （部品側） 2NA-WH02300-1 3 I CIRCUIT BOARDS（シート基板図） Note : See parts list for details of circuit board component parts. （注：シートの部品詳細は、パーツリストをご参照ください。） www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 15 DTXPRESS G DM Circuit Board Pattern side （パターン側） 2NA-WH02300-2 1 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 16 DTXPRESS to DM-CN5 to DM-CN4 to DM-CN6 to DM-CN3 DRUM KIT SONG CLICK SHIFT TEMPO PAGE ON/ OFF PAGE SAVE/ ENTER LD308 7 PWB + 0 – 0.5 mm Component side （部品側） 2NA-WH02300-1 3 G PN Circuit Board www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 17 DTXPRESS Pattern side （パターン側） 2NA-WH02300-2 1 G PN Circuit Board www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 18 DTXPRESS I TEST PROGRAM A. Test entry B. Carrying on the test (when the test result is FAIL as well) C. Test item C-01. ROM Program ROM READ check C-02. FLASH FLASH ROM READ/WRITE check C-03. SRAM SRAM READ/WRITE check C-04. MIDI MIDI OUT output key on/off check C-05. LCD Indication of the LCD check C-06. LED LED ON/OFF check C-07. 7SEG LED Indication of the 7 segment LED check C-08. SW Panel switch ON check C-09. R.Encorder Rotary encoder turning check C-10. PAD.Encorder Pad encoder turning check C-11. TRIGGER IN 01 q SNARE Lch input level check C-12. TRIGGER IN 02 w TOM1/10 Lch input level check C-13. TRIGGER IN 10 w TOM1/10 Rch input level check C-14. TRIGGER IN 03 e TOM2/11 Lch input level check C-15. TRIGGER IN 11 e TOM2/11 Rch input level check C-16. TRIGGER IN 04 r TOM3/12 Lch input level check C-17. TRIGGER IN 12 r TOM3/12 Rch input level check C-18. TRIGGER IN 05 t RIDE Lch input level check C-19. TRIGGER IN 06 y CRASH Lch input level check C-20. TRIGGER IN 07 u HI HAT Lch input level check C-21. TRIGGER IN 08 i KICK/9 Lch input level check C-22. TRIGGER IN 09 i KICK/9 Rch input level check C-23. RIM SW IN 01 q SNARE Rch pad switch ON/OFF check C-24. RIM SW L IN 01 q SNARE Rch pad switch ON/OFF check (3zone) C-25. RIM SW IN 05 t RIDE Rch pad switch ON/OFF check C-26. RIM SW L IN 05 t RIDE Rch pad switch ON/OFF check (3zone) C-27. RIM SW IN 06 y CRASH Rch pad switch ON/OFF check C-28. RIM SW L IN 06 y CRASH Rch pad switch ON/OFF check (3zone) C-29. RIM SW IN 07 u HI HAT Rch pad switch ON/OFF check C-30. H.H.CONT. HI HAT controller MAX/MIN check C-31. OUTPUT L 1kHz OUTPUT L/MONO output level check C-32. OUTPUT R 1kHz OUTPUT R output level check C-33. AUX INPUT AUX INPUT input level check C-34. 32ch OUT Output signal listening check C-35. FACTORY SET Title Outline Measurement conditions 1) Use a PA-3C (AC adaptor). 2) Measuring instrument: Low frequency oscillator, Level meter, Analog waveform measuring unit, Powered speaker, Headphone * Use a JIS-C filter when measuring the audio output. * 0 dBu = 0.775V 3) Jig: MIDI cable, Stereo (TRS) phone cable, Device capable of displaying MIDI code, Pad with pad controller mounted 3-zone RIM switch (TP120SD or TP100), HI-HAT controller (HH65) L R R L Stereo phone cable www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 19 DTXPRESS A. Test entry While pressing the [DRUM KIT] and [SAVE/ENTER] keys simultaneously, turn on the power to the DTXPRESS . DIAG att cr xt 677f 2450 04 The value on the lower level on the screen indicates the limit value of the trigger input level test of Test items C-11 to 22. If no change is made to the limit value, press the [SAVE/ENTER] key, and the LCD indication changes to [Test number select screen]. If any change is made to the limit value, select the parameter you want to change by using [PAGE ] and [PAGE ] and make the setting by using the rotary encoder. Details of each parameter are as described below. * The range of all parameters is 00 to ff. * When the parameter is set at the upper limit or lower limit in the range, that value is included in the OK range. 67: Lower limit of the input signal level OK range of INPUT qSNARE–iKICK/9 7f: Upper limit of the input signal level OK range of INPUT qSNARE–iKICK/9 24: Lower limit of the time constant value OK range of INPUT qSNARE–iKICK/9 50: Upper limit of the time constant value OK range of INPUT qSNARE–iKICK/9 04: Upper limit of the crosstalk value OK range of INPUT qSNARE–iKICK/9 After changing all parameters, press the [SAVE/ENTER] key, and the screen changes to [Test number select screen]. B. Carrying on the test (when the test result is FAIL as well) When the test entry procedure is completed, the following appears. DIAG att cr xt 677f 2450 04 Press the [SAVE/ENTER] key, and the following appears. 1 ROM This screen state is called [Test number select screen]. Select the test number by using [PAGE ] and [PAGE ] and press the [SAVE/ENTER] key, and selected tests are executed in the order of the test number automatically, If any failure occurs, FAIL appears on the screen and testing stops. How to carry on the test when the test result is FAIL When the test is judged as FAIL, press the [SHIFT] key, and [A0 XX 03] (XX represents each test code) is output from MIDI OUT and the screen changes to the [Test number select screen]. C. Test item Listed below are contents of tests from C-01 to C-35. (See page 18) C-"test number", "test name" [Test code] XX (hexadecimal number) [Initial indication] XX　○ ○ ○ ○ ○ ○ XX: Test number ○ ○ ○ ○ ○ ○ : Test name [Test content] Explanation of contents of test [Test method] Explanation of how to carry on testing [Check item] Explanation of check items [Indication of judgment result] When the result is OK (example) XX ○ ○ ○ ○ ○ ○ OK When the result is NG (example) XX ○ ○ ○ ○ ○ ○ FAIL [Content of FAIL judgment] Explanation of contents of the FAIL judgment [MIDI code output of judgment result] OK A0 XX 02 FAIL A0 XX 03 Others A0 XX 01 (Test items such as visual test, voltage measurement, that cannot be judged by the DTXPRESS alone) [Completing the test] Explanation of how to end the test procedure www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 20 DTXPRESS C-01. ROM [Test code] 01 [Initial indication] 1 ROM [Test content] Read the P2ROM data and verify it. [Test method] Press the [SAVE/ENTER] key to execute the test. [Check item] Check the LCD test result. (When the result is OK, testing proceeds to the next test and so it is not possible to check the result by LCD indication.) [Indication of judgment result] When the result is OK C-02. FLASH test is started automatically. When the result is NG (example) 1 ROM FAIL 9110 [Content of FAIL judgment] None [MIDI code output of judgment result] OK A0 01 02 FAIL A0 01 03 [Completing the test] When the result is OK, testing proceeds to the next test. For the procedure when the test is judged as FAIL before its completion, refer to "B. Carrying on the test" C-02. FLASH [Test code] 02 [Initial indication] 2 FLASH [Test content] Check the manufacture code and device ID of FLASH ROM. [Test method] Press the [SAVE/ENTER] key to execute the test. Execute C-01. ROM test and if its result is OK, the test is started automatically. [Check item] Check the LCD test result. (When the result is OK, testing proceeds to the next test and so it is not possible to check the result by LCD indication.) [Indication of judgment result] When the result is OK C-03. SRAM test is started automatically. When the result is NG 2 FLASH FAIL [Content of FAIL judgment] None [MIDI code output of judgment result] OK A0 02 02 FAIL A0 02 03 [Completing the test] When the result is OK, testing proceeds to the next test. For the procedure when the test is judged as FAIL before its completion, refer to "B. Carrying on the test" www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 21 DTXPRESS C-03. SRAM [Test code] 03 [Initial indication] 3 SRAM [Test content] Write/read the data "AA" and "55"in the SRAM area and verify them. [Test method] Press the [SAVE/ENTER] key to execute the test. Execute the C-02. FLASH test and if its result is OK, the test is started automatically. [Check item] Check the LCD test result. (When the result is OK, testing proceeds to the next test and remains in the standby mode.) [Indication of judgment result] When the result is OK C-04. MIDI test is started automatically. When the result is NG 3 SRAM FAIL [Content of FAIL judgment] None [MIDI code output of judgment result] OK A0 03 02 FAIL A0 03 03 [Completing the test] When the result is OK, testing proceeds to the next test. For the procedure when the test is judged as FAIL before its completion, refer to "B. Carrying on the test" C-04. MIDI [Test code] 04 [Initial indication] 4 MIDI [Test content] Output key on (90 3C 7F) from MIDI OUT. After 500msec., output key off (90 3C 00). [Test method] After connecting MIDI OUT to the device capable of displaying MIDI data with the MIDI cable, press the [SAVE/ENTER] key to execute the test. [Check item] Check that [90 3C 7F] and [90 3C 00] are output from MIDI OUT. [Indication of judgment result] None [Contents of FAIL judgment] None [MIDI code output of judgment result] A0 04 01 (This code is output after the test data is transmitted.) [Completing the test] 4 MIDI [ENTER] When the result is OK and indication is provided as shown above, press the [SAVE/ENTER] key, and [A0 04 02] is output from MIDI OUT and testing proceeds to the next test. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 22 DTXPRESS C-05. LCD [Test code] 05 [Initial indication] 5 LCD [Test content] Check dots of LCD visually. [Test method] Press the [SAVE/ENTER] key to execute the test. Execute the C-04.MIDI test. If its result is OK (Refer to [Completing the test].), testing is started automatically. Check that dark and light segments flash alternately. [Check item] Check visually that LCD flashes. [Indication of judgment result] None [Content of FAIL judgment] None [MIDI code output of judgment result] A0 05 01 (This code is output after the LCD is turned on.) [Completing the test] 5 LCD [ENTER] When the result is OK and indication is provided as shown above, press the [SAVE/ENTER] key, and [A0 05 02] is output from MIDI OUT and testing proceeds to the next test. C-06. LED [Test code] 06 [Initial indication] 6 LED [Test content] Check that LEDs light properly. [Test method] Press the [SAVE/ENTER] key to execute the test. Execute C-05.LCD test. If its result is OK (Refer to [Completing the test].), testing is started automatically. Check that corresponding LEDs light in the following order. Click lamp LEFT (RED) → Click lamp RIGHT (GREEN) → DRUM KIT (GREEN) → CLICK (GREEN) → SONG (RED) → SONG (GREEN) → ON/OFF (GREEN) → SAVE/ENTER (GREEN) → SONG (RED) [Check item] Check that LEDs light in the above order. Check visually that lighting of LEDs is not excessively dim. [Indication of judgment result] None [Content of FAIL judgment] None [MIDI code output of judgment result] A0 06 01 (This code is output after all LEDs light up.) [Completing the test] 6 LED [ENTER] When the result is OK and indications provided as shown above, press the [SAVE/ENTER] key, and [A0 06 02] is output from MIDI OUT and testing proceeds to the next test.. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 23 DTXPRESS C-07. 7SEG LED [Test code] 07 [Initial indication] 7 7SEGLED [Test content] Check that 7 segment LEDs light properly. [Test method] Press the [SAVE/ENTER] key to execute the test. Execute C-06.LED test. If its result is OK (Refer to [Completing the test].), testing is started automatically. Check that corresponding 7 segments and dot LEDs light one after another in the following order. [Check item] Check that LEDs light in the above order. Check visually that lighting of LEDs is not excessively dim. [Indication of judgment result] None [Contents of FAIL judgment] None [MIDI code output of judgment result] A0 07 01 (This code is output after all LEDs light up.) [Completing the test] 7 7SEGLED [ENTER] When the result is OK and indication is provided as shown above, press the [SAVE/ENTER] key, and [A0 07 02] is output from MIDI OUT and testing proceeds to the next test. C-08. SW [Test code] 08 [Initial indication] 8 SW [Test content] Check that he panel switches turns ON/OFF properly. [Test method] Press the [SAVE/ENTER] key to execute the test. Execute C-07.7SEG LED test. If its result is OK (Refer to [Completing the test].), testing is started automatically. Turn on panel switches from [DRUM KIT] to [SAVE/ENTER] according to the LCD indication. 8 SW [ KIT ] [DRUM KIT] → [CLICK] → [SONG] → [SHIFT] → [PAGE ] → [PAGE ] → [ON/OFF] → [SAVE/ENTER] [Check item] Check the LCD test result. (When the result is OK, testing proceeds to the next test and remains in the standby mode.) [Indication of judgment result] When the result is OK, C-09.R.Encoder test is started automatically. When the result is NG, 8 SW FAIL [Content of FAIL judgment] None [MIDI code output of judgment result] OK A0 08 02 FAIL A0 08 03 [Completing the test] When the result is OK, testing proceeds to the next test. For the procedure when the test is judged as FAIL before its completion, refer to "B. Carrying on the test" www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 24 DTXPRESS C-09. R.Encoder [Test code] 09 [Initial indication] 9 R.Encoder [Test content] Check that the rotary encoder (Jog dial) operates properly. [Test method] Press the [SAVE/ENTER] key to execute the test. Execute C-08.SW test. If its result is OK, testing is started automatically. Turn the rotary encoder (Jog dial) clockwise and anticlockwise according to the LCD indication. • Indication when checking by turning clockwise 9 R.Encoder CLOCKWISE • Indication when checking by turning anticlockwise 9 R.Encoder ANTICLOCKWISE [Check item] Check the LCD test result. (When the result is OK, testing proceeds to the next test and remains in the standby mode.) [Indication of judgment result] When the result is OK, C-10.PAD.Encoder test is started automatically. When the result is NG, 9 R.Encoder FAIL [Content of FAIL judgment] None [MIDI code output of judgment result] OK A0 09 02 FAIL A0 09 03 [Completing the test] When the result is OK, testing proceeds to the next test.. For the procedure when the test is judged as FAIL before its completion, refer to "B. Carrying on the test" C-10 PAD.Encoder [Test code] 0A [Initial indication] 10 PAD.Encoder [Test content] Check that operation of the pad encoder is recognized properly. [Test method] 1. Connect qSNARE terminal of DTXPRESS and TP120SD (or TP100) with the stereo phone cable. 2. Press the [SAVE/ENTER] key to execute the test. Execute C-09.R.Encoder test. If its result is OK, testing is started automatically. Turn the PAD encoder of TP120SD (or TP100) clockwise or counterclockwise according to the LCD indication. • Indication when checking by turning clockwise 10 PAD.Encoder CLOCKWISE • Indication when checking by turning anticlockwise 10 PAD.Encoder ANTICLOCKWISE [Check item] Check the LCD test result. (When the result is OK, testing proceeds to the next test and remains in the standby mode.) [Indication of judgment result] When the result is OK, C-11.TRIGGER IN 01 test is started automatically. When the result is NG, 10 PAD.Encoder FAIL Stereo phone cable qSNARE Pad controller� （PAD encoder）� TP120SD or TP100 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 25 DTXPRESS [Content of FAIL judgment] None [MIDI code output of judgment result] OK A0 0A 02 FAIL A0 0A 03 [Completing the test] When the result is OK, testing proceeds to the next test.. For the procedure when the test is judged as FAIL before its completion, refer to "B. Carrying on the test" C-11. TRIGGER IN 01, C-12. TRIGGER IN 02, C-13. TRIGGER IN 10, C-14. TRIGGER IN 03, C-15. TRIGGER IN 11, C-16. TRIGGER IN 04, C-17. TRIGGER IN 12, C-18. TRIGGER IN 05, C-19. TRIGGER IN 06, C-20. TRIGGER IN 07, C-21. TRIGGER IN 08, C-22. TRIGGER IN 09 [Test code] C-11. 0B C-12. 0C C-13. 0D C-14. 0E C-15. 0F C-16. 10 C-17. 11 C-18. 12 C-19. 13 C-20. 14 C-21. 15 C-22. 16 [Initial indication] 11 TRIGGER IN01 [Test content] Apply the looped signals from PHONES to qSNARE– iKICK/9 and check for the following. • The signal is inputted to CPU at the correct level. • There is no signal leakage to another input. • The attenuation value of the waveform is correct. * The output waveform from PHONES is sine wave (4kHz, +4dBu (3.5Vpp, load 10kΩ). [Test method] Press the [SAVE/ENTER] key to execute the test. Execute C-09.R.Encoder test. If its result is OK, testing is started automatically. When the test is started, the LCD indication appears as shown below. 11 TRIGGER IN01 waiting too Lo Set VOLUME to MAX. Input the signal output from PHONES in the following order. qSNARE Lch→wTOM1/10 Lch→wTOM1/10 Rch→ eTOM2/11 Lch→eTOM2/11 Rch→rTOM3/12 Lch→ r TOM3/12 Rch→t RIDE Lch→y CRASH Lch→ uHI HAT Lch→iKICK/9 Lch→iKICK/9 Rch * q, t, y and u operate by the monaural phone cable but the stereo phone cable is also usable for checking them. [Check item] Check the LCD test result. (When the result is OK, testing proceeds to the next test and remains in the standby mode.) [Indication of judgment result] When the result is OK, checking proceeds to the next input check automatically. When the result is NG (example), 11 TRIGGER IN02 FAIL XXXXXXXX Character strings in the place of XXXXXXXX means: • too Hi** Judged as NG because the input level ** is too high • XtIN ○ ○ ** Judged as NG because there is signal leakage ** to the ○ ○ channel • BAD CR** Judged as NG because the waveform attenuation value is ** [Content of FAIL judgment] None [MIDI code output of judgment result] OK A0 XX 02 FAIL A0 XX 03 For XX, refer to [Test Code]. [Completing the test] When the result is OK, testing proceeds to the next test.. For the procedure when the test is judged as FAIL before its completion, refer to "B. Carrying on the test" qSNARE iKICK PHONES Stereo phone cable www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 26 DTXPRESS C-23. RIM SW IN 01, C-24. RIM SW L IN 01, C-25. RIM SW IN 05, C-26. RIM SW L IN 05, C-27. RIM SW IN 06, C-28. RIM SW L IN 06, C-29. RIM SW IN 07 [Test code] C-23. 17 C-24. 18 C-25. 19 C-26. 1A C-27. 1B C-28. 1C C-29. 1D [Initial indication] 23 RIM SW IN01 [Test content] With TP120SD or TP100 connected to qSNARE, tRIDE, yCRASH, uHI HAT input, check each switch for proper operation. Also, check the 3-zone RIM switch for qSNARE, tRIDE, yCRASH. [Test method] 1. Connect q, t, y, u terminals of DTXPRESS and TP120SD (or TP100) with the stereo phone cable. 2. Press the [SAVE/ENTER] key to execute the test. Execute C-22.TRIGGER IN 09 test. If its result is OK, testing is started automatically. When the test is started, the LCD indication appears as shown below. 23 RIM SW IN01 waiting Press the RIM switches of TP120SD (or TP100) in the following order. qSNARE→qSNARE [L] (3zone)→tRIDE→tRIDE [L] (3zone) →yCRASH→yCRASH [L] (3 zone)→uHI HAT [Check item] Check the LCD test result. (When the result is OK, testing proceeds to the next test and remains in the standby mode.) [Indication of judgment result] When the result is OK, checking proceeds to the next switch check automatically. When the result is NG (example), 23 RIM SW IN01 FAIL [Content of FAIL judgment] Checking does not proceed to the next switch check. [MIDI code output of judgment result] OK A0 XX 02 FAIL A0 XX 03 For XX, refer to [Test Code]. [Completing the test] When the result is OK, testing proceeds to the next test.. For the procedure when the test is judged as FAIL before its completion, refer to "B. Carrying on the test" C-30. H.H. CONT. [Test code] 1E [Initial indication] 30 H.H. CONT. [Test content] Check if operation of the HI HAT controller is recognized properly. [Test method] 1. Connect the HI HAT CONTROL terminal of DTXPRESS and HH65 with the stereo phone cable. 2. Press the [SAVE/ENTER] key to execute the test. Execute C-29.RIM SW IN 07 test. If its result is OK, testing is started automatically. Stereo phone cable q u y t L TP120SD or TP100 Stereo phone cable HI HAT CONTROL HH65 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 27 DTXPRESS 30 H.H. CONT. 99 [Depress] 30 H.H. CONT. MIN- 0 [Release] To the next test * If the "99", "MIN- 0" value is in the nearby range, proper operation is available. [Check item] Check the LCD test result. (When the result is OK, testing proceeds to the next test and remains in the standby mode.) [Indication of judgment result] When the result is OK, C-31. OUTPUT L 1kHz test is started automatically. When the result is NG None [Content of FAIL judgment] Testing does not proceed to the next test. [MIDI code output of judgment result] OK A0 1E 02 FAIL A0 1E 03 [Completing the test] When the result is OK, testing proceeds to the next test.. C-31. OUTPUT L 1kHz [Test code] 1F [Initial indication] 31 OUTPUT L 1kHz [Test content] Check that correct signal is being outputted from OUTPUT (L/ MONO). [Test method] Press the [SAVE/ENTER] key to execute the test. Execute C-30.H.H.CONT. test. If its result is OK, testing is started automatically. Set VOLUME to MAX. Connect the standard phone plugs to both of OUTPUT (L/ MONO and R) and measure frequency, waveform, level and total harmonic distortion of each output signal. After that, disconnect the plug connected to OUTPUT (R) and measure the output of OUTPUT (L/MONO) again. Check to make sure that the plug is not connected to AUX IN. [Check item] • OUTPUT (L/MONO) Frequency: 1kHz ±3Hz Waveform: Sine wave Level: -5.5 ±2dBu (load of 10kΩ) Total Harmonic Distortion: 0.5% or less • OUTPUT (R) Level: -65dBu or lower (load of 10kΩ) I When the plug is disconnected from OUTPUT (R) • OUTPUT (L/MONO) Frequency: 1kHz ±3Hz Waveform: Sine wave Level: -11.0 ±2dBu (load of 10kΩ) Total Harmonic Distortion: 0.5% or less [Indication of judgment result] None [Content of FAIL judgment] None [MIDI code output of judgment result] A0 1F 01 (This code is outputted after the sine wave is outputted.) [Completing the test] When the result is OK, press [SAVE/ENTER] key, and [A0 1F 02] is output from MIDI OUT and testing proceeds to the next test. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 28 DTXPRESS C-32. OUTPUT R 1kHz [Test code] 20 [Initial indication] 32 OUTPUT R 1kHz [Test content] This test checks that correct signal is outputted from OUTPUT (R). [Test method] Press the [SAVE/ENTER] key to execute the test. Execute C-31.OUTPUT L 1kHz test. If its result is OK (Refer to [Completing the test].), testing is started automatically. Set VOLUME to MAX. Connect the standard phone plugs to both OUTPUT (L/MONO and R) and measure frequency, waveform, level and total harmonic distortion of each output signal. Check to make sure that the plug is not connected to AUX IN. [Check item] • OUTPUT (R) Frequency: 1kHz ±3Hz Waveform: Sine wave Level: -5.5 ±2dBu (load of 10kΩ) Total Harmonic Distortion: 0.5% or less • OUTPUT (L/MONO) Level: -65dBu or lower (load of 10kΩ) [Indication of judgment result] None [Contents of FAIL judgment] None [MIDI code output of judgment result] A0 20 01 (This code is outputted after the sine wave is outputted.) [Completing the test] When the result is OK, press [SAVE/ENTER] key, and [A0 20 02] is output from MIDI OUT and testing proceeds to the next test. C-33. AUX INPUT [Test code] 21 [Initial indication] 33 AUX INPUT [Test content] This test checks that the output signal which is inputted from AUX IN is correct. [Test method] Press the [SAVE/ENTER] key to execute the test. Execute C-32.OUTPUT R 1kHz test. If its result is OK (Refer to [Completing the test].), testing is started automatically. Set VOLUME to MAX. Input the sine wave to AUX IN Lch and Rch, connect the standard stereo phone plug to PHONES and measure the output waveform level and total harmonic distortion at Lch and Rch of PHONES. [Check item] I Input the -20dBu, 1kHz sine wave to AUX IN Lch. (Rch should be connected to ground.) • PHONES Lch: Level: -6.0 ±2dBu (load of 33Ω) Total Harmonic Distortion: 0.5% or less • PHONES Rch: Level: -65dBu or lower I Input the -20dBu, 1kHz sine wave to AUX IN Rch. (Lch should be connected to ground.) • PHONES Lch: Level: -65dBu or lower • PHONES Rch: Level: -6.0 ±2dBu (load of 33Ω) Total Harmonic Distortion: 0.5% or less [Indication of judgment result] None [Contents of FAIL judgment] None [MIDI code output of judgment result] A0 21 01 (This code is output when this test is started.) [Completing the test] When the result is OK, press [SAVE/ENTER] key, and [A0 21 02] is output from MIDI OUT and testing proceeds to the next test. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 29 DTXPRESS C-34. 32ch OUT [Test code] 22 [Initial indication] 34 32 ch OUT [Test content] This test checks that sound is output from 32 channels properly, that is, sound from 1 to 16 channels through OUTPUT (L/ MONO) and sound from 17 to 32 channels through OUTPUT (R). [Test method] 1. Connect the headphone to the PHONES terminal. 2. Press the [SAVE/ENTER] key to execute the test. Execute C-33.AUX INPUT test. If its result is OK (Refer to [Completing the test].), testing is started automatically. Adjust the VOLUME to the appropriate level. When testing is started, LCD appears as shown below and sound output (about 0.3sec) and no sound output (about 0.1sec) are repeated 16 times. 34 32 ch OUT Lch=XX Rch=XX XX: Number of channel outputting sound [Check item] Check that 32 sounds are output correctly by listening. [Indication of judgment result] None [Contents of FAIL judgment] None [MIDI code output of judgment result] A0 22 01 (This code is output after the test signal sound is output.) [Completing the test] When the result is OK, press [SAVE/ENTER] key, and [A0 22 02] is output from MIDI OUT and testing proceeds to the next test. C-35. FACTORY SET [Test code] 23 [Initial indication] 35 FACTORY SET [Test content] Initialize the data to the factory setting. [Test method] Press the [SAVE/ENTER] key to set to the factory setting data. [Check item] None [Indication of judgment result] None [Contents of FAIL judgment] None [MIDI code output of judgment result] None [Completing the test] Press the [SAVE/ENTER] key, and LCD indication appears as shown below. All Memory Initializing... After about 10 seconds, LCD indication changes to the normal operation indication. Then turn on the power again and execute the sound production test in the normal operation mode. It is also possible to execute the factory setting operation by using following methods. Method 1 While pressing [PAGE ] and [PAGE ] simultaneously, turn on the power. Method 2 2-1. First, press the [SHIFT] + [SAVE/ENTER] buttons to call up the Utility pages. UTIL1 HHofs= 0 T= 5“ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 30 DTXPRESS 2-2. Press the [PAGE ] button several times to call up the UTIL8 page. 2-3. From the page shown above, press the [SAVE/ENTER] button to call up the prompt shown below, asking for confirmation of the Factory Set operation. * To cancel the Factory Set operation, press any button except for the [SAVE/ENTER] and [SHIFT] buttons (the jog dial can also be used to cancel the operation). 2-4. Once again, press the [SAVE/ENTER] button to proceed with the operation. [Note] Please proceed with caution, since executing this operation will also rewrite the entire memory contents of the DTXPRESS (all Click Sets, User Trigger Setups 8–11, User Drum Kits 51–70, User Songs 64–83, Utility data) with the data that was set in the unit’s memory when it was shipped from the factory. I FACTORY SETTING • VOLUME : MIN. • POWER switch : OFF (?STANDBY) UTIL8 π Factory Set All data will be lost.AreYouSure? All Memory Initializing... Inspecting the Unit for Sound Production 1. In the normal operation state, set VOLUME to MAX and check that the noise level meets following conditions. OUTPUT (L/MONO): -75dBu or lower (load of 10kΩ) OUTPUT (R): -75dBu or lower (load of 10kΩ) PHONES (L): -75dBu or lower (load of 33Ω) PHONES (R): -75dBu or lower (load of 33Ω) 2. Connect both OUTPUT L/MONO and R to powered speakers and turn on the power. Press [SONG] 2 times and check that the music is output and that the sound is not distorted. 3. Turn VOLUME to MIN and MAX and check that the sound volume varies from the minimum to maximum level. 4. Press [SONG] and check that the music stops. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 31 DTXPRESS ■ テストプログラム A. テストエントリー B. テストの進め方、及び FAIL 時の進め方 C. テスト項目 C-01. ROM Program ROM READ check C-02. FLASH FLASH ROM READ/ WRITE check C-03. SRAM SRAM READ/ WRITE check C-04. MIDI MIDI OUT output key on/ off check C-05. LCD Indication of the LCD check C-06. LED LED ON/ OFF check C-07. 7SEG LED Indication of the 7 segment LED check C-08. SW Panel switch ON check C-09. R.Encorder Rotary encoder turning check C-10. PAD.Encorder Pad encoder turning check C-11. TRIGGER IN 01 q SNARE Lch input level check C-12. TRIGGER IN 02 w TOM1/ 10 Lch input level check C-13. TRIGGER IN 10 w TOM1/ 10 Rch input level check C-14. TRIGGER IN 03 e TOM2/ 11 Lch input level check C-15. TRIGGER IN 11 e TOM2/ 11 Rch input level check C-16. TRIGGER IN 04 r TOM3/ 12 Lch input level check C-17. TRIGGER IN 12 r TOM3/ 12 Rch input level check C-18. TRIGGER IN 05 t RIDE Lch input level check C-19. TRIGGER IN 06 y CRASH Lch input level check C-20. TRIGGER IN 07 u HI HAT Lch input level check C-21. TRIGGER IN 08 i KICK/ 9 Lch input level check C-22. TRIGGER IN 09 i KICK/ 9 Rch input level check C-23. RIM SW IN 01 q SNARE Rch pad switch ON/ OFF check C-24. RIM SW L IN 01 q SNARE Rch pad switch ON/ OFF check (3zone) C-25. RIM SW IN 05 t RIDE Rch pad switch ON/ OFF check C-26. RIM SW L IN 05 t RIDE Rch pad switch ON/ OFF check (3zone) C-27. RIM SW IN 06 y CRASH Rch pad switch ON/ OFF check C-28. RIM SW L IN 06 y CRASH Rch pad switch ON/ OFF check (3zone) C-29. RIM SW IN 07 u HI HAT Rch pad switch ON/ OFF check C-30. H.H.CONT. HI HAT controller MAX/ MIN check C-31. OUTPUT L 1kHz OUTPUT L/ MONO output level check C-32. OUTPUT R 1kHz OUTPUT R output level check C-33. AUX INPUT AUX INPUT input level check C-34. 32ch OUT Output signal listening check C-35. FACTORY SET 表題 概要 L R R L 測定条件 1)　PA-3C（ACアダプタ）を使用します。 2)　測定器： 低周波発振器、レベルメーター、アナログ波計測定器、パワードスピーカ、ヘッドホン ※ オーディオ出力の測定では、JIS-Cフィルタを用いてください。 ※ 0 dBu = 0.775V 3)　治具： MIDIケーブル、ステレオ(TRS)フォンケーブル、MIDIコードを表示できる機器、 パッドコントローラ搭載3ゾーンRIMスイッチ付きパッド(TP120SDまたはTP100)、 HI-HATコントローラ(HH65) ステレオフォンケーブル www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 32 DTXPRESS A. テストエントリー [DRUM KIT]と[SAVE/ENTER]を同時に押しながら、本体の 電源を立ち上げます。 DIAG att cr xt 677f 2450 04 画面下段の値は、テスト項目C-11～22のトリガインプットレ ベルテストの限度値です。 限度値に変更が無い場合は、[SAVE/ENTER]を押して、 「テス トナンバー選択画面」に入ります。 限度値に変更があったときは、[PAGE ]及び[PAGE ]で、変 更したいパラメータを選択し、ロータリーエンコーダで設定 します。 尚、各パラメータの詳細は以下の通りです。 ＊全てのパラメータの範囲は、00～ff ＊上限、下限とあるものはその値もOK領域に含めます。 67: INPUT qSNARE～iKICK/9の信号レベルOK領域 の下限 7f: INPUT qSNARE～iKICK/9の信号レベルOK領域 の上限 24: INPUT qSNARE～iKICK/9の時定数値OK領域の 下限 50: INPUT qSNARE～iKICK/9の時定数値OK領域の 上限 04: INPUT qSNARE～iKICK/ 9でクロストーク値の 上限 全てのパラメータを変更したら、[SAVE/ ENTER]を押して、 「テストナンバー選択画面」に入ります。 B. テストの進め方、及びFAIL時のテストの進め方 テストにエントリーすると、まず次の画面が表示されます。 DIAG att cr xt 677f 2450 04 [SAVE/ ENTER]を押すと、以下の画面が表示されます。 1 ROM この状態を「テストナンバー選択画面」とします。 [PAGE ]及び[PAGE ]を用いてテストナンバーを選択し、 [SAVE/ENTER]を押すと、選択されたテストからテストナン バー順に自動的にテストが実行されます。 不良が発生した場合、FAIL表示を行なってテストは止まりま す。 FAILと判断した時のテストの進め方 各テストにおいてFAILと判断した場合、[SHIFT]を押すと、 MIDI OUTから「A0 XX 03」(XXは各テストコード)が出力され、 「テストナンバー選択画面」に戻ります。 C. テスト項目 C-01～C-35までのテスト内容を、下記に示します(31ページ 参照)。 C-“ テストナンバー”.“ テスト名” [テストコード] XX (HEX表示) [最初の表示] XX　○ ○ ○ ○ ○ ○ XX: テストナンバー ○ ○ ○ ○ ○ ○ : テスト名 [テスト内容] テスト内容の説明 [テスト方法] テスト方法の説明 [チェック項目] チェック項目の説明 [判定結果の表示] OKの時(例) XX ○ ○ ○ ○ ○ ○ OK NGの時(例) XX ○ ○ ○ ○ ○ ○ FAIL [FAIL判定内容] FAIL判定時の説明 [判定結果のMIDIコード出力] OK A0 XX 02 FAIL A0 XX 03 その他 A0 XX 01 (目視、電圧計測等DTXPRESS 本体のみでは テストの判定ができない項目) [テストの終了方法] テストの終了方法の説明 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 33 DTXPRESS C-01. ROM [テストコード] 01 [最初の表示] 1 ROM [テスト内容] P2ROMのデータを、リードしてベリファイします。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 [チェック項目] LCDのテスト結果を確認します。 （OKの場合は、自動的に次のテストを実行しますので表示の 確認はできません。） [判定結果の表示] OKの時 自動的にC-02.FLASHテストを開始します。 NGの時（例） 1 ROM FAIL 9110 [FAIL判定内容] なし [判定結果のMIDIコード出力] OK A0 01 02 FAIL A0 01 03 [テストの終了方法] OKの時は、次のテストに進みます。 テスト途中でFAILと判定された場合の処理方法は、 “ B.テスト の進め方”を参照してください。 C-02. FLASH [テストコード] 02 [最初の表示] 2 FLASH [テスト内容] FLASH ROMのマニュファクチュアコード、デバイスIDを確 認します。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 C-01.ROMテストを行ないOKの場合は、自動的にスタートし ます。 [チェック項目] LCDのテスト結果を確認します。 （OKの場合は、自動的に次のテストを実行しますので表示の 確認はできません。） [判定結果の表示] OKの時 自動的にC-03.SRAMテストを開始する NGの時 2 FLASH FAIL [FAIL判定内容] なし [判定結果のMIDIコード出力] OK A0 02 02 FAIL A0 02 03 [テストの終了方法] OKの時は、次のテストに進みます。 テスト途中でFAILと判定された場合の処理方法は、 “ B.テスト の進め方”を参照してください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 34 DTXPRESS C-03. SRAM [テストコード] 03 [最初の表示] 3 SRAM [テスト内容] SRAM領域にデータ“ AA” 、 “ 55” をライト/ リードして、ベリ ファイチェックします。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 C-02.FLASHテストを行ないOKの場合は、自動的にスタート します。 [チェック項目] LCDのテスト結果を確認します。 （OKの場合は、次のテスト項目で待機します。） [判定結果の表示] OKの時 自動的にC-04.MIDIテストを開始します。 NGの時 3 SRAM FAIL [FAIL判定内容] なし [判定結果のMIDIコード出力] OK A0 03 02 FAIL A0 03 03 [テストの終了方法] OKの時は、次のテストに進みます。 テスト途中でFAILと判定された場合の処理方法は、 “ B.テスト の進め方”を参照してください。 C-04. MIDI [テストコード] 04 [最初の表示] 4 MIDI [テスト内容] MIDI OUTからkey on(90 3C 7F)を出力します。500msec後、 key off(90 3C 00)を出力します。 [テスト方法] MIDI OUTとMIDIデータを表示できる機器をMIDIケーブル で接続したあと、[SAVE/ ENTER]を押して、テストを実行し ます。 [チェック項目] MIDI OUTから「90 3C 7F」、 「90 3C 00」が送られていること を確認します。 [判定結果の表示] なし [FAIL判定内容] なし [判定結果のMIDIコード出力] A0 04 01 (テストデータ送信後、出力されます) [テストの終了方法] OKの時は、 4 MIDI [ENTER] と表示されたら、[SAVE/ ENTER]を押すと、MIDI OUTから 「A0 04 02」が出力され、次のテストに進みます。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 35 DTXPRESS C-05. LCD [テストコード] 05 [最初の表示] 5 LCD [テスト内容] LCDのドットを目で見て確認します。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 C-04.MIDIテストを行ないOKの場合は（［テストの終了方法］ を参照）、自動的にスタートします。 黒と白が交互に点滅している事を確認します。 [チェック項目] LCDの点滅を目視にて確認します。 [判定結果の表示] なし [FAIL判定内容] なし [判定結果のMIDIコード出力] A0 05 01 (LCD点灯後出力されます) [テストの終了方法] OKの時は、 5 LCD [ENTER] と表示されたら、[SAVE/ ENTER]を押すと、MIDI OUTから 「A0 05 02」が出力され、次のテストに進みます。 C-06. LED [テストコード] 06 [最初の表示] 6 LED [テスト内容] LEDの点灯が正常に動作する事を確認します。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 C-05.LCDテストを行ないOKの場合は（［テストの終了方法］ を参照）、自動的にスタートします。 下記の順番で、対応するLEDが順次点灯することを確認しま す。 Click lamp LE FT(RE D) → Click lamp RIGHT(GRE E N) → DRUM KIT(GREEN) → CLICK(GREEN) → SONG(RED) → SONG(GRE E N) → ON/ OFF(GRE E N) → SAVE / E NTE R (GREEN) → SONG(RED) [チェック項目] 上記の順にLEDが点灯しているか確認します。 LEDが極端に暗くないか、目視で確認します。 [判定結果の表示] なし [FAIL判定内容] なし [判定結果のMIDIコード出力] A0 06 01 (全てのLED点灯後出力されます) [テストの終了方法] OKの時は、 6 LED [ENTER] と表示されたら、[SAVE/ ENTER]を押すと、MIDI OUTから 「A0 06 02」が出力され、次のテストに進みます。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 36 DTXPRESS C-07. 7SEG LED [テストコード] 07 [最初の表示] 7 7SEGLED [テスト内容] 7SEG LEDの点灯が正常に動作する事を確認します。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 C-06.LEDテストを行ないOKの場合は（［テストの終了方法］ を参照）、自動的にスタートします。 下記の順番で、対応する7セグメント及びドットLEDが順次点 灯することを確認します。 [チェック項目] 上記の順にLEDが点灯しているか確認します。 LEDが極端に暗くないか、目視で確認します。 [判定結果の表示] なし [FAIL判定内容] なし [判定結果のMIDIコード出力] A0 07 01 (全てのLED点灯後出力されます) [テストの終了方法] OKの時は、 7 7SEGLED [ENTER] と表示されたら、[SAVE/ ENTER]を押すと、MIDI OUTから 「A0 07 02」が出力され、次のテストに進みます。 C-08. SW [テストコード] 08 [最初の表示] 8 SW [テスト内容] パネルスイッチのON/ OFFが正常に動作する事を確認しま す。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 C-07.7SEG LEDテストを行ないOKの場合は（［テストの終了 方法］を参照）、自動的にスタートします。 [DRUM KIT]から[SAVE/ENTER]までのパネルスイッチを、 LCDの表示に従って順にONします。 8 SW [ KIT ] [DRUM KIT]→[CLICK]→[SONG]→[SHIFT]→[PAGE ]→ [PAGE ]→[ON/ OFF]→[SAVE/ ENTER] [チェック項目] LCDのテスト結果を確認します。 （OKの場合は、次のテスト項目で待機します。） [判定結果の表示] OKの時 自動的にC-09.R.Encoderテストを開始します。 NGの時 8 SW FAIL [FAIL判定内容] なし [判定結果のMIDIコード出力] OK A0 08 02 FAIL A0 08 03 [テストの終了方法] OKの時は、次のテストに進みます。 テスト途中でFAILと判定された場合の処理方法は、 “ B.テスト の進め方”を参照してください。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 37 DTXPRESS C-09. R.Encoder [テストコード] 09 [最初の表示] 9 R.Encoder [テスト内容] ROTARY ENCODER（ジョグダイアル）が正常に動作する事 を確認します。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 C-08. SWテストを行ないOKの場合は、自動的にスタートしま す。 LCDの表示に従って、ロータリーエンコーダ（ジョグダイア ル）を時計回り、反時計回りに回します。 ・時計回り確認時の表示 9 R.Encoder CLOCKWISE ・反時計回り確認時の表示 9 R.Encoder ANTICLOCKWISE [チェック項目] LCDのテスト結果を確認します。 （OKの場合は、次のテスト項目で待機します。） [判定結果の表示] OKの時 自動的にC-10.PAD.Encoderテストを開始します。 NGの時 9 R.Encoder FAIL [FAIL判定内容] なし [判定結果のMIDIコード出力] OK A0 09 02 FAIL A0 09 03 [テストの終了方法] OKの時は、次のテストに進みます。 テスト途中でFAILと判定された場合の処理方法は、 “ B.テスト の進め方”を参照してください。 C-10 PAD.Encoder [テストコード] 0A [最初の表示] 10 PAD.Encoder [テスト内容] PAD ENCODERの動作を、正常に認識する事を確認します。 [テスト方法] 1. DTXPRESS のqSNARE端子とTP120SD（またはTP100） をステレオフォンケーブルで接続します。 2. [SAVE/ ENTER]を押して、テストを実行させます。 C-09. R.Encoderテストを行ないOKの場合は、自動的にス タートします。 L C Dの表示に従って、T P120SD（またはT P100）のPAD Encoderを時計回り、反時計回りに回します。 ・時計回り確認時の表示 10 PAD.Encoder CLOCKWISE ・反時計回り確認時の表示 10 PAD.Encoder ANTICLOCKWISE [チェック項目] LCDのテスト結果を確認します。 （OKの場合は、次のテスト項目で待機します。） [判定結果の表示] OKの時 自動的にC-11.TRIGGER IN 01テストを開始します。 NGの時 10 PAD.Encoder FAIL ステレオフォンケーブル� qSNARE パッドコントローラ� （PAD Encoder）� TP120SD（またはTP100）� www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 38 DTXPRESS [FAIL判定内容] なし [判定結果のMIDIコード出力] OK A0 0A 02 FAIL A0 0A 03 [テストの終了方法] OKの時は、次のテストに進みます。 テスト途中でFAILと判定された場合の処理方法は、 “ B.テスト の進め方”を参照してください。 C-11. TRIGGER IN 01, C-12. TRIGGER IN 02, C-13. TRIGGER IN 10, C-14. TRIGGER IN 03, C-15. TRIGGER IN 11, C-16. TRIGGER IN 04, C-17. TRIGGER IN 12, C-18. TRIGGER IN 05, C-19. TRIGGER IN 06, C-20. TRIGGER IN 07, C-21. TRIGGER IN 08, C-22. TRIGGER IN 09 [テストコード] C-11. 0B C-12. 0C C-13. 0D C-14. 0E C-15. 0F C-16. 10 C-17. 11 C-18. 12 C-19. 13 C-20. 14 C-21. 15 C-22. 16 [最初の表示] 11 TRIGGER IN01 [テスト内容] qSNARE～iKICK/9の入力にPHONESからループさせた信 号を加え、 ・入力された信号が適切な値でCPUに入力されている事 ・他の入力に信号の漏れが無い事 ・波形の減衰値が適切である事 を確認します。 ＊ PHONESからの出力波形は、周波数4kHz、+4dBu(3.5Vpp、 負荷10kΩ )の正弦波です。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 C-09. R.Encoderテストを行ないOKの場合は、自動的にスター トします。 スタートすると、下記のような画面表示になります。 11 TRIGGER IN01 waiting too Lo VOLUMEをMAXにします。PHONESから出力した信号を、以 下の順番で入力していきます。 qSNARE Lch→wTOM1/ 10 Lch→wTOM1/ 10 Rch→ eTOM2/ 11 Lch→eTOM2/ 11 Rch→rTOM3/ 12 Lch→ rTOM3/ 12 Rch→tRIDE Lch→yCRASH Lch→ uHI HAT Lch→iKICK/ 9 Lch→iKICK/ 9 Rch ＊ q、t、y、uはモノラルフォンケーブルで動作しますが、 ステレオフォンケーブルでも検査ができます。 [チェック項目] LCDのテスト結果を確認します。 （OKの場合は、次のテスト項目で待機します。） [判定結果の表示] OKの時 次の入力のチェックへ、自動的に進みます。 NGの時(例) 11 TRIGGER IN02 FAIL XXXXXXXX XXXXXXXXは、 ・too Hi ** 入力レベルが**のため、大きすぎるの でNG ・XtIN ○ ○ ** ○ ○ チャンネルへの信号の漏れが**あ るためNG ・BAD CR ** 波形の減衰値が**のためNG [FAIL判定内容] なし [判定結果のMIDIコード出力MIDI] OK A0 XX 02 FAIL A0 XX 03 XXは、[テストコード]を参照。 [テストの終了方法] OKの時は、次のテストに進みます。 テスト途中でFAILと判定された場合の処理方法は、 “ B.テスト の進め方”を参照してください。 qSNARE iKICK PHONES ステレオフォンケーブル www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 39 DTXPRESS C-23. RIM SW IN 01, C-24. RIM SW L IN 01, C-25. RIM SW IN 05, C-26. RIM SW L IN 05, C-27. RIM SW IN 06, C-28. RIM SW L IN 06, C-29. RIM SW IN 07 [テストコード] C-23. 17 C-24. 18 C-25. 19 C-26. 1A C-27. 1B C-28. 1C C-29. 1D [最初の表示] 23 RIM SW IN01 [テスト内容] qSNARE、tRIDE、yCRASH、uHI HATの入力にTP120SDま たはTP100を接続し、正常に動作するかどうかを確認します。 qSNARE、tRIDE、yCRASHでは、3ゾーンRIMスイッチも検 査します。 [テスト方法] 1. DT XPRE SS のq、t、y、u端子とT P120SD（または TP100）をステレオフォンケーブルで接続します。 2. [SAVE/ ENTER]を押して、テストを実行させます。 C-22.TRIGGER IN 09テストを行ないOKの場合は、自動的 にスタートします。 スタートすると、下記のような画面表示になります。 23 RIM SW IN01 waiting 以下の順番でTP120SD（またはTP100）のRIMスイッチを押し ます。 qSNARE →qSNARE [L](3zone)→tRIDE →tRIDE [L] (3zone)→yCRASH→yCRASH [L](3zone)→uHI HAT [チェック項目] LCDのテスト結果を確認します。 （OKの場合は、次のテスト項目で待機します。） [判定結果の表示] OKの時 次のスイッチのチェックへ、自動的に進みます。 NGの時(例) 23 RIM SW IN01 FAIL [FAIL判定内容] 次のスイッチのチェックに進まなくなります。 [判定結果のMIDIコード出力] OK A0 XX 02 FAIL A0 XX 03 XXは、[テストコード]を参照。 [テストの終了方法] OKの時は、次のテストに進みます。 テスト途中でFAILと判定された場合の処理方法は、 “ B.テスト の進め方”を参照してください。 C-30. H.H. CONT. [テストコード] 1E [最初の表示] 30 H.H. CONT. [テスト内容] ハイハットコントローラの動作を、正常に認識するかどうか、 確認します。 [テスト方法] 1. DTXPRESS のHI HAT CONTROL端子とHH65をステレ オフォンケーブルで接続します。 2. [SAVE/ ENTER]を押して、テストを実行させます。 C-29. RIM SW IN 07テストを行ないOKの場合は、自動的 にスタートします。 ステレオフォンケーブル� q u y t L TP120SD（またはTP100）� ステレオフォンケーブル� HI HAT CONTROL HH65 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 40 DTXPRESS 30 H.H. CONT. 99 ［踏込む］ 30 H.H. CONT. MIN- 0 ［放す］ 次のテストへ ＊“ 99”、 “ MIN- 0”の値がその付近であれば正常に動作します。 [チェック項目] LCDのテスト結果を確認します。 （OKの場合は、次のテスト項目で待機します。） [判定結果の表示] OKの時 自動的にC-31. OUTPUT L 1kHzテストを開始します。 NGの時 なし [FAIL判定内容] 次のテストに進まなくなります。 [判定結果のMIDIコード出力] OK A0 1E 02 FAIL A0 1E 03 [テストの終了方法] OKの時は、次のテストに進みます。 C-31. OUTPUT L 1kHz [テストコード] 1F [最初の表示] 31 OUTPUT L 1kHz [テスト内容] OUTPUT(L/MONO)より、正常な信号が出力されている事を 確認します。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 C-30. H.H.CONT.テストを行ないOK の場合は、自動的にス タートします。VOLUMEはMAXにします。 OUTPUT(L/MONO, R)共に標準フォンプラグを差込み、各出 力の周波数、波形、レベル及び歪率を測定します。測定後 OUTPUT(R)に差し込んだプラグを抜き、その時のOUTPUT (L/ MONO)の出力を再度測定する。 AUX INには、プラグが差し込まれていないことを確認しま す。 [チェック項目] ・OUTPUT(L/ MONO) 周波数: 1kHz± 3Hz 波形: 正弦波 レベル: －5.5± 2dBu(負荷10kΩ ) 歪率: 0.5%以下 ・OUTPUT(R) レベル: －65dBu以下(負荷10kΩ ) ■ OUTPUT(R)のプラグを抜いた時 ・OUTPUT(L/ MONO) 周波数: 1kHz± 3Hz 波形: 正弦波 レベル:－11.0± 2dBu(負荷10kΩ ) 歪率: 0.5%以下 [判定結果の表示] なし [FAIL判定内容] なし [判定結果のMIDIコード出力] A0 1F 01 (測定波形出力後、出力されます) [テストの終了方法] OKの時は、[SAVE/ENTER]を押すと、MIDI OUTから「A0 1F 02」が出力され、次のテストに進みます。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 41 DTXPRESS C-32. OUTPUT R 1kHz [テストコード] 20 [最初の表示] 32 OUTPUT R 1kHz [テスト内容] OUTPUT(R)より、正常な信号が出力されている事を確認しま す。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 C-31.OUTPUT L 1kHzテストを行ないOKの場合は（［テスト の終了方法］を参照）、自動的にスタートします。VOLUMEは MAXにします。 OUTPUT(L/MONO, R)共に標準フォンプラグを差込み、各出 力の周波数、波形、レベル及び歪率を測定します。 AUX INには、プラグが差し込まれていないことを確認しま す。 [チェック項目] ・OUTPUT(R) 周波数: 1kHz± 3Hz 波形: 正弦波 レベル: －5.5± 2dBu(負荷10kΩ ) 歪率: 0.5%以下 ・OUTPUT(L/ MONO) レベル: －65dBu以下(負荷10kΩ ) [判定結果の表示] なし [FAIL判定内容] なし [判定結果のMIDIコード出力] A0 20 01 (測定波形出力後、出力されます) [テストの終了方法] OKの時は、[SAVE/ ENTER]を押すと、MIDI OUTから「A0 20 02」が出力され、次のテストに進みます。 C-33. AUX INPUT [テストコード] 21 [最初の表示] 33 AUX INPUT [テスト内容] AUX INから入力した信号が、PHONESから正常な信号として 出力される事を確認します。 [テスト方法] [SAVE/ ENTER]を押して、テストを実行させます。 C-32.OUTPUT R 1kHzテストを行ないOKの場合は（［テスト の終了方法］を参照）、自動的にスタートします。VOLUMEは MAXにします。 AUX INのLch、Rchに正弦波を入力し、PHONESに標準ステレ オフォンプラグを差込み、PHONESのLch、Rchの出力波形レ ベル及び歪率を測定します。 [チェック項目] ■ A U X IN L chに－20dB u、1k H zの正弦波を入力する (Rchは、グランドに接続) ・PHONES Lch レベル:－6.0± 2dBu(負荷33Ω ) 歪率: 0.5%以下 ・PHONES Rch: レベル:－65dBu以下 ■ A U X IN R chに－20dB u、1k H zの正弦波を入力する (Lchは、グランドに接続) ・PHONES Lch レベル:－65dBu以下 ・PHONES Rch レベル:－6.0± 2dBu(負荷33Ω ) 歪率: 0.5%以下 [判定結果の表示] なし [FAIL判定内容] なし [判定結果のMIDIコード出力] A0 21 01 (テストに入ると出力されます) [テストの終了方法] OKの時は、[SAVE/ ENTER]を押すと、MIDI OUTから「A0 21 02」が出力され、次のテストに進みます。 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 42 DTXPRESS C-34. 32ch OUT [テストコード] 22 [最初の表示] 34 32 ch OUT [テスト内容] OUTPUT(L/MONO)より1～16ch発音、OUTPUT(R)より17～ 32ch発音をして、32の発音チャンネルが正常に発音されてい る事を確認します。 [テスト方法] 1. PHONES端子にヘッドホンを接続します。 2. [SAVE/ ENTER]を押して、テストを実行させます。 C-33.AUX INPUTテストを行ないOKの場合は（［テストの 終了方法］を参照）、自動的にスタートします。VOLUMEは 適宜に調整します。 スタートすると、LCDに以下のように表示され、発音(約0.3 秒)、無音(約0.1秒)を16回繰り返します。 34 32 ch OUT Lch=XX Rch=XX XX:発音しているチャンネル番号 [チェック項目] 聴感により、32音が正常に発音されている事を確認します。 [判定結果の表示] なし [FAIL判定内容] なし [判定結果のMIDIコード出力] A0 22 01 (テスト用信号が発音後出力されます) [テストの終了方法] OKの時は、[SAVE/ ENTER]を押すと、MIDI OUTから「A0 22 02」が出力され、次のテストに進みます。 C-35. FACTORY SET [テストコード] 23 [最初の表示] 35 FACTORY SET [テスト内容] 工場出荷データにセットします。 [テスト方法] [SAVE/ ENTER]を押すと、ファクトリーセットされます。 [チェック項目] なし [判定結果の表示] なし [FAIL判定内容] なし [判定結果のMIDIコード出力] なし [テストの終了方法] [SAVE/ ENTER]を押すと、以下の表示になります。 All Memory Initializing... 約10秒後、通常の動作画面になります。再度電源を入れなお し、本体の通常モードで音出し検査を行ないます。 下記の方法でもファクトリーセットを行うことができます。 1の方法 [PAGE ]と[PAGE ]を同時に押しながら、電源をONす ればファクトリーセットが実行されます。 2の方法 2-1.[SHIFT]+[SAVE/ENTER]を押して、ユーティリティ画面 を表示させます。 UTIL1 HHofs= 0 T= 5“ www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 43 DTXPRESS 2-2.[PAGE ]を数回押してUTIL8の設定画面を表示させま す。 2-3.上記画面で[SAVE/ ENTER]を押すと、ファクトリーセッ ト実行の確認を求める下の画面が表示されます。 * ファクトリーセットをキャンセルする場合は、[SAVE / ENTER]、[SHIFT]以外のすべてのボタン(ジョグダイアル も含む)のうちいずれかを押します。 2-4.ここでもう一度[SAVE/ENTER]を押すと下記の表示が出 てファクトリーセットが実行されます。 ［注意］ ファクトリーセットを実行すると、現在DTXPRESS に設 定されている内容( 全クリックセット、ユーザートリガーセッ トアップ(No.8 ～ 11)、ユーザードラムキット(No.51～70)、 ユーザーソング(No.64～83)、ユーティリティー情報) はすべ て工場出荷時の内容に書き替えられてしまいますので、注意 してください。 UTIL8 π Factory Set All data will be lost.AreYouSure? All Memory Initializing... 本体音出し検査 1. 通常動作状態になったとき、VOLUMEを最大にして、ノイ ズレベルが次の条件を満たすことを確認します。 OUTPUT (L/ MONO): －75dBu以下(負荷10kΩ ) OUTPUT (R): －75dBu以下 (負荷10kΩ ) PHONES (L): －75dBu以下(負荷33Ω ) PHONES (R): －75dBu以下(負荷33Ω ) 2. OUTPUT L/MONO, Rともパワードスピーカにつなぎ、電 源をONにします。[SONG]を2回押して、曲が発音される ことを確認します。音色が歪んでいないことを確認しま す。 3. VOLUMEを“ MIN”、 “ MAX”の順に回転させて、音量が0か ら最大まで変わることを確認します。 4. [SONG]を押して、曲の発音が止まることを確認します。 I 出荷時の設定 VOLUME : MIN. 電源スイッチ : OFF (?STANDBY) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 44 DTXPRESS I ERROR MESSAGES（エラーメッセージ） 設定や操作が正しくない場合や、動作において異常が発生し た場合、LCDディスプレイ(画面)にエラーメッセージが表示さ れます。 エラーメッセージの内容を確認し、正しく設定/操作するな ど、対処してください。 電源ON時、正常に情報を読み込めなかったため、ファクト リーセットを行ないました。 バックアップROMのデータが破損している可能性がありま す。 ユーザーソングのメモリーの容量が足りません。 不要なユーザーソングは削除してメモリー内に空きを作って から録音してください。 バックアップROMへのデータ書き込みに失敗しました。 The DTXPRESS displays error messages when incorrect settings have been made or invalid operations have been detected, or when any abnormal operation or malfunction occurs. If an error message appears, check the list below and make the appropriate corrections. This message appears just after the power is switched on and the device cannot correctly read the data due to the Factory Reset operation being active. The backup ROM data may have been damaged. You have exceeded the memory capacity of the user song. Delete unused songs to make more memory available and try recording again. Writing data to the backup ROM has failed. ERROR Data Initialized ERROR Memory full ERROR Can'tWriteMemory www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 45 DTXPRESS I SYSTEM BOOTING FLOWCHART (Sequence to turn on the power) Turning on the power while pushing each of following switches results in the corresponding function. • [SHIFT] ............................................... Version indication • [PAGE ] + [PAGE ] ....................... Factory setting • [DRUM KIT] + [SAVE/ENTER] ........... Test mode start Version display Start-up sequence completed Error message indicated Power ON CPU RESET cancelled Sound source RESET cancelled CPU initialized DAC RESET cancelled DAC initialized LED initialized LCD initialized 7 segment LED initialized FLASH save data loaded into SRAM Damaged No damage Factory Set executed (a) Succeeded Failed SW push status obtained (b) 1 Factory Set executed SW push status (b) [PAGE ] + [PAGE ] Wait for about 1sec Normal start-up LCD indication Each module initialized Data initialization message indicated Was Factory Set (a) initialized successfully? Yes No 1 CPU RESET signal L→H (DM IC16-pin1) DAC RESET signal L→H (DM IC15-pin5) When there is a problem with LCD access, the process stops here. Then DM IC16-pins 125 and 126 conditions are as follows. [KIT] + [SAVE/ENTER] Others [SHIFT] SW push status (b) www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 46 DTXPRESS (電源立ち上げシーケンス） 電源立ち上げシーケンス）� 以下のＳＷを押しながら電源ＯＮすると、バージョン表示等を行います。� ・［ＳＨＩＦＴ］ ．．．．．．．．．．．．．．．．．． バージョン表示� ・［PAGE ］+［PAGE ］．．．．．．．．．．．． ＦＡＣＴＯＲＹ ＳＥＴ� ・［ＤＲＵＭ　ＫＩＴ］+[ＳＡＶＥ／ＥＮＴＥＲ］ ．．． テストモード起動� バージョン表示� 立ち上がりシーケンス終了� エラーメッセージ表示� 電源ＯＮ� CPU RESET解除� 音源 RESET 解除� CPU 初期化� DAC RESET 解除� ＤＡＣ 初期化� ＬＥＤ 初期化� ＬＣＤ 初期化� ７セグＬＥＤ初期化� FLASH 保存データを� SRAM へロード� 破壊あり� 破壊なし� Factory Set 実行� （ａ）� 成功� 失敗� SW押下状況を取得（ｂ）� 1 Factory Set 実行� SW押下状況(ｂ) ［PAGE ］+［PAGE ］� 約１ｓの ｗａｉｔ� 通常の起動画面表示� 各モジュール初期化� データ初期化メッセージを表示� Factory Set (ａ)が実行さ� れ、成功したか？� はい� いいえ� 1 CPU RESET信号 L→H (DM IC16-pin1) DAC RESET 信号 L→H (DM IC15-pin5) LCD アクセスに問題がある時、ここでとまってしまう。� その時、DM IC16-pin125, 126 の状態は以下のようになります。� ［ＫＩＴ］+［ＳＡＶＥ／ＥＮＴＥＲ］� その他� ［ＳＨＩＦＴ］� ＳＷ押下状況(ｂ) ■ 起動フローチャート www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 47 DTXPRESS I MIDI IMPLEMENTATION CHART Transmitted Recognized Remarks Function ... Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO o : Yes Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO x : No Notes: :All Sound Off x x Aux :Reset All Cntrls o x :Local ON/OFF x x Mes- :All Notes OFF x x sages:Active Sense o x :Reset x x System :Clock o x Real Time :Commands o x : Song Pos. x x Common : Song Sel. x x : Tune x x System Exclusive o x Prog o 0 - 127 x Change : True # ************** x 0,32 o x Bank Select 4,7,10 o x 1,2,5,6,8,11,12,13 x x 16-19 x x Control 33-63 x x 64-84 x x Change 91-95 x x 96-101 x x Pitch Bender x x After Key's x x Touch Ch's x x Velocity Note ON o 9nH,v=1-127 x Note OFF x 9nH,v=0 x Note 0 - 127 x Number : True voice ************** x Default x x Mode Messages x x Altered ************** x Basic Default 1 - 16 x memorized Channel Changed 1 - 16 x YAMAHA [ DRUM TRIGGER MODULE ] Date:27-Mar-2006 Model DTXPRESS IV MIDI Implementation Chart Version : 1.0 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 48 DTXPRESS I MIDI DATA FORMAT 1. Channel Messages The channel messages described below are sent from the drum triggers only. Other messages are sent from both the drum triggers and the sequencer. 1.1 Key On, Key Off Note range: 0 (C-2)–127 (G8) Velocity range: 0–127 1.2 Control Change 1.2.1 Bank select MSB, LSB–0, 32 data = 0–127 1.2.2 Foot controller–4 (Ch. 10 only) 1.2.3 Main volume–7 1.2.4 Pan–10 (left 0, right 127) 1.3 Program Change 2. System Exclusive Messages 2.1 Parameter Change 2.1.1 GM system ON $F0 $7E $7F $09 $01 $F7 (hexadecimal) Sets all messages (except MIDI master tuning) to their initial values. 3. System Realtime Message 3.1 Timing clock Sends data. 3.2 Start, Stop Sends data. 3.3 Active sensing Sends the messages within an interval of approximately 300 msec. www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com PARTS LIST I CONTENTS（目次） OVERALL ASSEMBLY（総組立）........................................................ 2 ELECTRICAL PARTS（電気部品）................................................ 4–11 I WARNING Components having special characteristics are marked Z and must be replaced with parts having specification equal to those originally installed. Notes : DESTINATION ABBREVIATIONS G The numbers “QTY” show quantities for each unit. G The parts with “--” in “PART NO.” are not available as spare parts. G This mark “ } ” in the REMARKS column means these parts are interchangeable. G The second letter of the shaded ( ) part number is O, not zero. G The second letter of the shaded ( ) part number is I, not one. M: South African model O : Chinese model Q : South-east Asia model T : Taiwan model U : U.S.A. model V : General export model (110V) W: General export model (220V) N,X: General export model Y : Export model A : Australian model B : British model C : Canadian model D : German model E : European model F : French model H : North European model I : Indonesian model J : Japanese model K : Korean model Z 印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご 使用ください。 G 部品価格ランクは、変更になることがあります。 G QTY欄に記されている数字は、各ユニット当たりの使用個数です。 G PART NO.が“ --” の部品は、サービス用部品として準備されておりません。 G REMARKS欄の「 ｝」マークの部品は、併用部品です。 G 網掛けの付いたPART NO. の2番目の文字は「ゼロ」ではなく、「オー」です。 G 網掛けの付いたPART NO. の2番目の文字は「イチ」ではなく、「アイ」です。 DRUM TRIGGER MODULE www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 2 DTXPRESS OVERALL ASSEMBLY（総組立） 130 160 160 160 210 200 200 200 110 120 100 160 150 180 180 190 220 140 230 90 10 20 50 60 70 80 30 40 240 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DTXPRESS 3 OVERALL ASSEMBLY DTXPRESS Overall Assembly (WH32220) * 10 Top Case * 20 Front Case * 30 Bottom Case 40 Foot Black 4 02 * 50 Push Button DRUM KIT,CLICK * 60 Push Button SONG ,SHIFT * 70 Push Button PAGE , * 80 Push Button ON/OFF,SAVE/ENTER * 90 LCD Cover * 100 Circuit Board DM * 110 Circuit Board PN * 120 Locking Spacer WLS-16-0 130 Encoder Knob Black TEMPO 02 140 Cord Column, DC WT11 01 150 Power Switch Knob Black STANDBY/ON 01 160 Bind Head Tapping Screw-B 3.0X12 MFZN2B3 13 01 180 Bind Head Tapping Screw-B 3.0X8 MFZN2W3 8 01 190 Flat Washer 3.0X8X0.5 MFZN2W3 2 01 * 200 Cable 22P 60mm P=1.0 3 * 210 Connector Assembly GROUND PH 3P-60mm * 220 Shield Cover 230 LCD Label (V218020) 240 Insulation Sheet #8E91 (WJ47760) ACCESSORIES Z A1 AC Adaptor PA-3C J J Z A1 AC Adaptor PA-3C U U,C 06 Z A1 AC Adaptor PA-3C E E 08 Z A1 AC Adaptor PA-3C CHN O 07 * A2 Holder Kit #8E91 A2a Speaker Holder (Module Stand) SPAT1 (WA59370) A2b Wing Bolt 5.0X10 MFZN2B3 (WG69620) 2 -- WH227900 WH228100 WH236000 WD232900 WH236400 WH236500 WH236600 WH236700 WH238000 WH021400 WH021500 WC322300 VQ664100 VG016600 WD345600 WE998100 WE774300 WF577000 MFA22060 WH323600 WH238500 -- -- V8028600 V8028700 V8028800 WF322000 WJ326700 -- -- 総 組 立 総 組 立 ト ッ プ ケ ー ス 印 刷 品 フ ロ ン ト ケ ー ス 塗 装 品 ボ ト ム ケ ー ス 印 刷 品 レ ッ グ ボ タ ン Ｋ Ｉ Ｔ 印 刷 品 ボ タ ン Ｓ Ｏ Ｎ Ｇ 印 刷 品 ボタンＡＲＲＯＷ印刷品 ボ タ ン Ｓ Ａ Ｖ Ｅ 印 刷 品 Ｌ Ｃ Ｄ カ バ ー 印 刷 品 Ｄ Ｍ シ ー ト Ｐ Ｎ シ ー ト ロ ッ キ ン グ ス ペ ー サ エ ン コ ー ダ ツ マ ミ Ｄ Ｃ コ ー ド コ ラ ム Ｐ Ｓ Ｗ ノ ブ Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ Ｂ タ イ ト ＋ Ｂ Ｉ Ｎ Ｄ 平 座 み が き 丸 カ ー ド 電 線 グ ラ ン ド 束 線 シ ー ル ド カ バ ー Ｌ Ｃ Ｄ ラ ベ ル 絶 縁 シ ー ト 付 属 品 Ａ Ｃ ア ダ プ タ ー Ａ Ｃ ア ダ プ タ ー Ａ Ｃ ア ダ プ タ ー Ａ Ｃ ア ダ プ タ ー ホ ル ダ ー キ ッ ト ス ピ ー カ 　 ホ ル ダ ー ち ょ う ボ ル ト REF NO. PART NO. DESCRIPTION REMARKS QTY *: New Parts RANK: Japan only RANK 部 品 名 www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DTXPRESS 4 ELECTRICAL PARTS DTXPRESS * Circuit Board DM (WH02300)(X7648C0) * Circuit Board PN (WH02300)(X7648C0) * Circuit Board DM (WH02300)(X7648C0) * Circuit Board PN (WH02300)(X7648C0) * Spacer Support MCD2-5 4 Bind Head Screw 3.0X6 MFZN2W3 2 01 * Pan Head Screw SP 3.0X8 MFZN2W3 * LCD Module MSC-C162DYLY-2N-E Silicon Grease G-746 (0412125) Heat Sink (WH23810) GND Plate (WJ32280) 2 LED Spacer L=7.0 2 01 LED Spacer L=9.0 01 * LED Spacer 8E91 4 C1 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -5 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C6 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 C7 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 C8 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C9 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 C10 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C12 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 C14 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -18 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C19 Electrolytic Cap. (chip) 10 16V 01 C20 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -23 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C24 Electrolytic Cap. (chip) 10 16V 01 C25 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -28 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C29 Ceramic Capacitor-SL(chip) 680P 50V J RECT. 01 C30 Ceramic Capacitor-SL(chip) 680P 50V J RECT. 01 C31 Electrolytic Cap. (chip) 10 16V 01 C32 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C33 Ceramic Capacitor-SL(chip) 220P 50V J RECT. 01 C34 Ceramic Capacitor-SL(chip) 330P 50V J RECT. 01 C35 Ceramic Capacitor-SL(chip) 330P 50V J RECT. 01 C36 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C37 Electrolytic Cap. (chip) 10 16V 01 C38 Ceramic Capacitor-SL(chip) 330P 50V J RECT. 01 C39 Ceramic Capacitor-SL(chip) 330P 50V J RECT. 01 C40 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C41 Electrolytic Cap. (chip) 10 16V 01 C42 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C43 Electrolytic Cap. (chip) 10 16V 01 C44 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C45 Electrolytic Cap. (chip) 10 16V 01 C46 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C48 Electrolytic Cap. (chip) 10 16V 01 C51 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C54 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C55 Ceramic Capacitor-B (chip) 1000P 50V K RECT. 01 -59 Ceramic Capacitor-B (chip) 1000P 50V K RECT. 01 C60 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C61 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 -65 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 C66 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -68 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C69 Ceramic Capacitor-SL(chip) 100P 50V J RECT. 01 -73 Ceramic Capacitor-SL(chip) 100P 50V J RECT. 01 C74 Monolithic Ceramic Cap. F 0.220 25V Z RECT 01 C75 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 * C76 Monolithic Ceramic Cap. 0.47 16V K KAKUTE * -80 Monolithic Ceramic Cap. 0.47 16V K KAKUTE C81 Monolithic Ceramic Cap. F 0.220 25V Z RECT 01 C82 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C83 Electrolytic Cap. (chip) 470 25V UWT1E4 01 C84 Electrolytic Cap. (chip) 470 25V UWT1E4 01 *: New Parts RANK: Japan only WH021400 WH021500 WH021400 WH021500 WH266600 WE774000 WE996500 WH171700 -- -- -- WB948200 WC176600 WJ344800 US145100 US145100 US064100 US064100 US145100 US064100 US145100 US064100 US145100 US145100 UF037100 US145100 US145100 UF037100 US145100 US145100 US062680 US062680 UF037100 US145100 US062220 US062330 US062330 US145100 UF037100 US062330 US062330 US145100 UF037100 US145100 UF037100 US145100 UF037100 US145100 UF037100 US145100 US145100 US063100 US063100 US145100 US064100 US064100 US145100 US145100 US062100 US062100 UB245220 US145100 WK413400 WK413400 UB245220 US145100 V8026600 V8026600 電 気 部 品 Ｄ Ｍ シ ー ト Ｐ Ｎ シ ー ト Ｄ Ｍ シ ー ト Ｐ Ｎ シ ー ト ス ペ ー サ ー サ ポ ー ト 小 ネ ジ ＋ Ｂ Ｉ Ｎ Ｄ 小 ネ ジ ＋ Ｐ Ａ Ｎ Ｌ Ｃ Ｄ モ ジ ュ ー ル シ リ コ ン グ リ ス ヒ ー ト シ ン ク Ｇ Ｎ Ｄ 金 具 Ｌ Ｅ Ｄ ス ペ ー サ ー Ｌ Ｅ Ｄ ス ペ ー サ ー Ｌ Ｅ Ｄ ス ペ ー サ ー チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ 積 層 セ ラ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ 積 層 セ ラ コ ン チ ッ プ 積 層 セ ラ コ ン チ ッ プ 積 層 セ ラ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン REF NO. PART NO. DESCRIPTION REMARKS QTY RANK 部 品 名 I ELECTRICAL PARTS （電気部品） DM/PN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DTXPRESS 5 C85 Electrolytic Cap. (chip) 100 25V UUR1E1 01 C86 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -91 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C92 Electrolytic Cap. (chip) 470 10V UUR1A4 02 C93 Electrolytic Cap. (chip) 100 16V 01 C94 Electrolytic Cap. (chip) 470 10V UUR1A4 02 C95 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C96 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C97 Electrolytic Cap. (chip) 10 16V 01 C98 Electrolytic Cap. (chip) 10 16V 01 C99 Electrolytic Cap. (chip) 100 16V 01 C100 Electrolytic Cap. (chip) 100 16V 01 C101 Electrolytic Cap. (chip) 10 16V 01 C103 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -114 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C116 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -127 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C129 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -146 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C165 Monolithic Ceramic Cap. F 0.220 25V Z RECT 01 C166 Monolithic Ceramic Cap. F 0.220 25V Z RECT 01 C167 Electrolytic Cap. (chip) 10 16V 01 -173 Electrolytic Cap. (chip) 10 16V 01 C174 Ceramic Capacitor-SL(chip) 100P 50V J RECT. 01 C175 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -198 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C199 Electrolytic Cap. (chip) 470 16V UUR1C4 02 C301 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -312 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C325 Ceramic Capacitor-B (chip) 1000P 50V K RECT. 01 -328 Ceramic Capacitor-B (chip) 1000P 50V K RECT. 01 C354 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 C356 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C365 Ceramic Capacitor-B (chip) 1200P 50V K RECT. 01 C366 Ceramic Capacitor-B (chip) 1200P 50V K RECT. 01 C367 Electrolytic Cap. (chip) 0.1 50V UWX1H0 01 C368 Electrolytic Cap. (chip) 0.1 50V UWX1H0 01 C369 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C370 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 -376 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 C377 Ceramic Capacitor-CH(chip) 39P 50V J RECT. 01 C378 Ceramic Capacitor-CH(chip) 39P 50V J RECT. 01 C379 Ceramic Capacitor-SL(chip) 220P 50V J RECT. 01 C380 Ceramic Capacitor-SL(chip) 220P 50V J RECT. 01 C381 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C382 Ceramic Capacitor-SL(chip) 100P 50V J RECT. 01 -388 Ceramic Capacitor-SL(chip) 100P 50V J RECT. 01 C389 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C390 Electrolytic Cap. (chip) 10 16V 01 C391 Electrolytic Cap. (chip) 10 16V 01 * C392 Monolithic Ceramic Cap. 0.47 16V K KAKUTE * -398 Monolithic Ceramic Cap. 0.47 16V K KAKUTE C399 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 -401 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C402 Electrolytic Cap. (chip) 0.1 50V UWX1H0 01 C403 Electrolytic Cap. (chip) 0.1 50V UWX1H0 01 C404 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C405 Ceramic Capacitor-SL(chip) 220P 50V J RECT. 01 -408 Ceramic Capacitor-SL(chip) 220P 50V J RECT. 01 C409 Electrolytic Cap. (chip) 47 16V 01 C410 Electrolytic Cap. (chip) 47 16V 01 C411 Electrolytic Cap. (chip) 22 16V 01 C412 Electrolytic Cap. (chip) 22 16V 01 C413 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C414 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C415 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 C416 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 C417 Ceramic Capacitor-SL(chip) 100P 50V J RECT. 01 C418 Ceramic Capacitor-SL(chip) 100P 50V J RECT. 01 C419 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 *: New Parts RANK: Japan only UF148100 US145100 US145100 UF128470 UF038100 UF128470 US145100 US145100 UF037100 UF037100 UF038100 UF038100 UF037100 US145100 US145100 US145100 US145100 US145100 US145100 UB245220 UB245220 UF037100 UF037100 US062100 US145100 US145100 UF138470 US145100 US145100 US063100 US063100 US064100 US145100 US063120 US063120 UF065100 UF065100 US145100 US064100 US064100 US061390 US061390 US062220 US062220 US145100 US062100 US062100 US145100 UF037100 UF037100 WK413400 WK413400 US145100 US145100 UF065100 UF065100 US145100 US062220 US062220 UF037470 UF037470 UF037220 UF037220 US145100 US145100 US064100 US064100 US062100 US062100 US145100 REF NO. PART NO. DESCRIPTION REMARKS QTY RANK 部 品 名 チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ 積 層 セ ラ コ ン チ ッ プ 積 層 セ ラ コ ン チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｃ Ｈ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ 積 層 セ ラ コ ン チ ッ プ 積 層 セ ラ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｆ ） DM/PN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DTXPRESS 6 C420 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C421 Electrolytic Cap. (chip) 10 16V 01 C422 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C423 Electrolytic Cap. (chip) 10 16V 01 C424 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C425 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C426 Electrolytic Cap. (chip) 2.2 35V UWX1V2 01 C427 Ceramic Capacitor-F (chip) 0.1000 25V Z RECT. 01 C428 Ceramic Capacitor-B (chip) 1000P 50V K RECT. 01 -431 Ceramic Capacitor-B (chip) 1000P 50V K RECT. 01 C432 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 C433 Ceramic Capacitor-B (chip) 0.0100 50V K RECT. 01 C434 Ceramic Capacitor-SL(chip) 100P 50V J RECT. 01 C435 Ceramic Capacitor-SL(chip) 100P 50V J RECT. 01 C436 Ceramic Capacitor-B (chip) 1000P 50V K RECT. 01 C437 Ceramic Capacitor-B (chip) 1000P 50V K RECT. 01 * CN3 Connector, FFC 52793 22P SE * CN4 Connector, FFC 52793 22P SE CN5 Base Post Connector PH 3P SE 01 * CN6 Connector, FFC 52793 22P SE * CN302 Pin Header 2.54mm 16P CN303 Connector, FFC 52852 22P 01 -305 Connector, FFC 52852 22P 01 CN306 Base Post Connector PH 3P SE 01 D1 Diode 1SS355 TE-17 TP 01 D2 Diode 1SS355 TE-17 TP 01 D4 Diode 1SS355 TE-17 TP 01 -8 Diode 1SS355 TE-17 TP 01 D9 Diode 1SR154-400 TE-25 01 D10 Diode 1SS355 TE-17 TP 01 -19 Diode 1SS355 TE-17 TP 01 D20 Diode MA2J73200L TP 01 -48 Diode MA2J73200L TP 01 D49 Diode 1SR154-400 TE-25 01 -52 Diode 1SR154-400 TE-25 01 D53 Diode 1SS355 TE-17 TP 01 -57 Diode 1SS355 TE-17 TP 01 D301 Diode MA2J73200L TP 01 D302 Diode 1SS355 TE-17 TP 01 -322 Diode 1SS355 TE-17 TP 01 D323 Diode MA2J73200L TP 01 -331 Diode MA2J73200L TP 01 D332 Diode 1SS355 TE-17 TP 01 DA1 Diode Array DA204K 2A X2 T146 01 -14 Diode Array DA204K 2A X2 T146 01 DA301 Diode Array DA204K 2A X2 T146 01 -317 Diode Array DA204K 2A X2 T146 01 EC301 Rotary Encoder EC12E2420802 TEMPO 03 IC1 IC SN74LV14APWR INVERTER 01 * IC2 IC SN74LV374APWR D-FF * IC3 IC SN74ALVC32PWR OR IC4 IC SN74LV74APWR D-FF 01 * IC8 IC IS62WV12816BLL-55T SRAM 2M * IC8 IC LP62S16128BV-55LLT IC9 IC MX29LV400CBTC-70G FLASH ROM 4M 04 * IC10 IC MR27V12800J-TN P2ROM 128M PROGRAM & WAVE * IC11 IC SN74LV4052APWR MULTIPLEXER * IC12 IC SN74LV4052APWR MULTIPLEXER IC13 IC S-80142ANMC-JC3T2G SYSTEM RESET 01 IC14 IC UPC4570G2-E1-A OP AMP 01 IC15 IC AK4385ET DAC 03 IC16 IC HG73C205AFDV SWX00B 09 IC18 IC SN74LV74APWR D-FF 01 IC19 IC NJM2903M(TE1) OP AMP 01 IC20 IC NJM2903M(TE1) OP AMP 01 IC21 IC SN74LV245APWR TRANSCEIVER IC22 IC NJM2902M(TE1) OP AMP 02 IC23 IC NJM2904M OP AMP 01 IC24 IC NJM2902M(TE1) OP AMP 02 IC25 IC NJM7805FA REGULATOR +5V 02 US145100 UF037100 US145100 UF037100 US145100 US145100 UF056220 US145100 US063100 US063100 US064100 US064100 US062100 US062100 US063100 US063100 WD295800 WD295800 VB858200 WD295800 WF475200 V6217500 V6217500 VB858200 VT332900 VT332900 VT332900 VT332900 VT532500 VT332900 VT332900 VQ721800 VQ721800 VT532500 VT532500 VT332900 VT332900 VQ721800 VT332900 VT332900 VQ721800 VQ721800 VT332900 V3749000 V3749000 V3749000 V3749000 WD536300 X6688A00 X3225A00 X7650A00 X5534A00 X6170A00 X8107A00 X7130A00 X7863300 X6976A00 X6976A00 X3847A00 X7351A00 X6040A00 XU947C00 X5534A00 X5814A00 X5814A00 X3693A00 X4983A00 XV190A00 X4983A00 XJ607A00 *: New Parts RANK: Japan only チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｆ ） チ ッ プ ケ ミ コ ン チ ッ プ セ ラ （ Ｆ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｓ Ｌ ） チ ッ プ セ ラ （ Ｂ ） チ ッ プ セ ラ （ Ｂ ） Ｆ Ｆ Ｃ コ ネ ク タ ー Ｆ Ｆ Ｃ コ ネ ク タ ー ベ ー ス ポ ス ト Ｆ Ｆ Ｃ コ ネ ク タ ー ピ ン ヘ ッ ダ ー Ｆ Ｆ Ｃ コ ネ ク タ ー Ｆ Ｆ Ｃ コ ネ ク タ ー ベ ー ス ポ ス ト ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ダ イ オ ー ド ア レ イ ダ イ オ ー ド ア レ イ ダ イ オ ー ド ア レ イ ダ イ オ ー ド ア レ イ ロ ー タ リ ー エ ン コ ー ダ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ REF NO. PART NO. DESCRIPTION REMARKS QTY RANK 部 品 名    DM/PN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DTXPRESS 7 * IC26 IC BA90BC0FP REGULATOR +9V IC27 IC NJM78L05UA REGULATOR +5V 02 IC28 IC UPC29M33T-E1 REGULATOR +3.3V 03 IC29 IC SN74AHC1G04DCKR INVERTER GATE 01 IC30 IC SN74AHC1G08DCKR AND GATE 01 -32 IC SN74AHC1G08DCKR AND GATE 01 IC301 IC NJM2902M(TE1) OP AMP 02 IC302 IC NJM2903M(TE1) OP AMP 01 IC303 IC NJM2903M(TE1) OP AMP 01 IC304 IC UPC4570G2-E1-A OP AMP 01 IC305 IC NJM2904M OP AMP 01 IC306 IC NJM2902M(TE1) OP AMP 02 -308 IC NJM2902M(TE1) OP AMP 02 IC309 IC NJM4556AM-TE1 OP AMP 02 IC310 IC UPC4570G2-E1-A OP AMP 01 * IC311 IC SN74LV374APWR D-FF IC312 IC NJM4556AM-TE1 OP AMP 02 JK1 Phone Jack YKB21-5010 HI HAT CONTROL 01 JK2 DIN Connector 5P YKF51-5047 MIDI OUT 02 JK3 Phone Jack YKB21-5010 t RIDE 01 JK4 Phone Jack YKB21-5010 y CRASH 01 JK5 Phone Jack YKB21-5010 u HI HAT 01 JK6 Phone Jack YKB21-5010 i KICK/9 01 Z JK7 DC-IN Jack 16V DC 3A HEC2305 DC IN 12V 01 JK301 Phone Jack YKB21-5010 q SNARE 01 JK302 Phone Jack YKB21-5010 w TOM1/10 01 JK303 Phone Jack YKB21-5010 e TOM2/11 01 JK304 Phone Jack YKB21-5010 r TOM3/12 01 JK305 Phone Jack ST HTJ-035-09ABT AUX IN 02 JK306 Phone Jack YKB21-5010 PHONES 01 JK307 Phone Jack Black YKB21-5012 OUTPUT L/MONO 02 JK308 Phone Jack Black YKB21-5012 OUTPUT R 02 K1 Terminal Plate B88 -3 Terminal Plate B88 K301 Terminal Plate B88 K302 Terminal Plate B88 L1 Chip Inductance BLM21BD751CN1D 2 03 -3 Chip Inductance BLM21BD751CN1D 2 03 L6 Chip Inductance BLM21BD751CN1D 2 03 -14 Chip Inductance BLM21BD751CN1D 2 03 L15 Choke Coil 09HN2003R0P1B 20uH 04 L16 Carbon Resistor (chip) 0.0 0.0 J RECT. 01 -36 Carbon Resistor (chip) 0.0 0.0 J RECT. 01 L301 Chip Inductance BLM21BD751CN1D 2 03 -314 Chip Inductance BLM21BD751CN1D 2 03 L315 Carbon Resistor (chip) 0.0 0.0 J RECT. 01 -317 Carbon Resistor (chip) 0.0 0.0 J RECT. 01 L318 Carbon Resistor (chip) 47.0 0.1 J RECT. 01 -328 Carbon Resistor (chip) 47.0 0.1 J RECT. 01 L329 Carbon Resistor (chip) 0.0 0.0 J RECT. 01 -362 Carbon Resistor (chip) 0.0 0.0 J RECT. 01 LD301 LED Green GL3EG8 DRUM KIT 01 * LD302 LED Red/Green GL3CL8 SONG LD303 LED Green GL3EG8 CLICK 01 LD304 LED Green GL3EG8 ON/OFF 01 LD305 LED Green GL3EG8 SAVE/ENTER 01 LD306 LED Red GL3HD8 TEMPO L 01 LD307 LED Green GL3EG8 TEMPO R 01 * LD308 LED Display 3HSR11410B6 R1 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R2 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R3 Carbon Resistor (chip) 220.0K 63M J RECT. 01 R4 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R5 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R6 Carbon Resistor (chip) 100.0 63M J RECT. 01 R7 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R8 Carbon Resistor (chip) 27.0K 63M J RECT. 01 R9 Carbon Resistor (chip) 27.0K 63M J RECT. 01 R10 Carbon Resistor (chip) 18.0K 63M J RECT. 01 R11 Carbon Resistor (chip) 10.0K 63M J RECT. 01 X8331A00 XJ598A00 XU965A00 X4137A00 X3833A00 X3833A00 X4983A00 X5814A00 X5814A00 X7351A00 XV190A00 X4983A00 X4983A00 X5049A00 X7351A00 X3225A00 X5049A00 VE382300 VK018800 VE382300 VE382300 VE382300 VE382300 VJ207400 VE382300 VE382300 VE382300 VE382300 V7447000 VE382300 VB312600 VB312600 WE679300 WE679300 WE679300 WE679300 VS740100 VS740100 VS740100 VS740100 VH746100 RD250000 RD250000 VS740100 VS740100 RD250000 RD250000 RD254470 RD254470 RD250000 RD250000 VR043700 VT361800 VR043700 VR043700 VR043700 VN433900 VR043700 WH171500 RD357100 RD357100 RD358220 RD358100 RD358100 RD355100 RD357100 RD357270 RD357270 RD357180 RD357100 *: New Parts RANK: Japan only Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ Ｉ Ｃ ホ ー ン コ ネ ク タ Ｄ Ｉ Ｎ コ ネ ク タ ホ ー ン コ ネ ク タ ホ ー ン コ ネ ク タ ホ ー ン コ ネ ク タ ホ ー ン コ ネ ク タ Ｄ Ｃ ジ ャ ッ ク ホ ー ン コ ネ ク タ ホ ー ン コ ネ ク タ ホ ー ン コ ネ ク タ ホ ー ン コ ネ ク タ ホ ー ン コ ネ ク タ ホ ー ン コ ネ ク タ ホ ー ン コ ネ ク タ （ 黒 ） ホ ー ン コ ネ ク タ （ 黒 ） タ ー ミ ナ ル 金 具 タ ー ミ ナ ル 金 具 タ ー ミ ナ ル 金 具 タ ー ミ ナ ル 金 具 チ ッ プ イ ン ダ ク タ チ ッ プ イ ン ダ ク タ チ ッ プ イ ン ダ ク タ チ ッ プ イ ン ダ ク タ チョークコイル　２０Ｕ チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ イ ン ダ ク タ チ ッ プ イ ン ダ ク タ チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 Ｌ Ｅ Ｄ ２ 色 Ｌ Ｅ Ｄ Ｌ Ｅ Ｄ Ｌ Ｅ Ｄ Ｌ Ｅ Ｄ Ｌ Ｅ Ｄ Ｌ Ｅ Ｄ Ｌ Ｅ Ｄ デ ィ ス プ レ イ チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 REF NO. PART NO. DESCRIPTION REMARKS QTY RANK 部 品 名 DM/PN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DTXPRESS 8 R12 Carbon Resistor (chip) 27.0K 63M J RECT. 01 R13 Carbon Resistor (chip) 27.0K 63M J RECT. 01 R14 Carbon Resistor (chip) 18.0K 63M J RECT. 01 R15 Carbon Resistor (chip) 10.0K 63M J RECT. 01 -18 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R19 Carbon Resistor (chip) 100.0K 63M J RECT. 01 -22 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R23 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R24 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R25 Carbon Resistor (chip) 220.0 63M J RECT. 01 R26 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R29 Carbon Resistor (chip) 2.7K 63M J RECT. 01 R30 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R31 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R33 Carbon Resistor (chip) 0 63M J RECT. 01 R34 Carbon Resistor (chip) 10.0K 63M J RECT. 01 -38 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R42 Carbon Resistor (chip) 47.0 63M J RECT. 01 -44 Carbon Resistor (chip) 47.0 63M J RECT. 01 R45 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R46 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R47 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R48 Carbon Resistor (chip) 12.0K 63M J RECT. 01 -51 Carbon Resistor (chip) 12.0K 63M J RECT. 01 R52 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R53 Carbon Resistor (chip) 47.0 63M J RECT. 01 R54 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R55 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R56 Carbon Resistor (chip) 4.7K 63M J RECT. 01 -59 Carbon Resistor (chip) 4.7K 63M J RECT. 01 R60 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R61 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R62 Carbon Resistor (chip) 220.0 63M J RECT. 01 R63 Carbon Resistor (chip) 47.0K 63M J RECT. 01 R64 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R65 Carbon Resistor (chip) 1.0K 63M J RECT. 01 -68 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R72 Carbon Resistor (chip) 220.0K 63M J RECT. 01 -76 Carbon Resistor (chip) 220.0K 63M J RECT. 01 R77 Carbon Resistor (chip) 4.7K 63M J RECT. 01 -81 Carbon Resistor (chip) 4.7K 63M J RECT. 01 R82 Carbon Resistor (chip) 220.0K 63M J RECT. 01 -86 Carbon Resistor (chip) 220.0K 63M J RECT. 01 R87 Carbon Resistor (chip) 27.0K 63M J RECT. 01 -91 Carbon Resistor (chip) 27.0K 63M J RECT. 01 R92 Carbon Resistor (chip) 100.0 63M J RECT. 01 -96 Carbon Resistor (chip) 100.0 63M J RECT. 01 R97 Carbon Resistor (chip) 180.0K 63M J RECT. 01 -101 Carbon Resistor (chip) 180.0K 63M J RECT. 01 R102 Carbon Resistor (chip) 2.2K 63M J RECT. 01 -113 Carbon Resistor (chip) 2.2K 63M J RECT. 01 R114 Carbon Resistor (chip) 4.7K 63M J RECT. 01 -125 Carbon Resistor (chip) 4.7K 63M J RECT. 01 R126 Carbon Resistor (chip) 3.3K 63M J RECT. 01 R127 Carbon Resistor (chip) 3.3K 63M J RECT. 01 R128 Carbon Resistor (chip) 470.0 63M J RECT. 01 R129 Carbon Resistor (chip) 5.6K 63M J RECT. 01 R130 Carbon Resistor (chip) 5.6K 63M J RECT. 01 R131 Carbon Resistor (chip) 68.0 1/4 J TP 01 R132 Carbon Resistor (chip) 47.0K 63M J RECT. 01 R133 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R136 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R137 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R138 Carbon Resistor (chip) 180.0 1/4 J TP 01 -145 Carbon Resistor (chip) 180.0 1/4 J TP 01 R146 Carbon Resistor (chip) 0.0 1/4 J TP 01 R148 Carbon Resistor (chip) 100.0K 63M J RECT. 01 -150 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R151 Carbon Resistor (chip) 47.0 63M J RECT. 01 -157 Carbon Resistor (chip) 47.0 63M J RECT. 01 RD357270 RD357270 RD357180 RD357100 RD357100 RD358100 RD358100 RD356100 RD356100 RD355220 RD358100 RD356270 RD357100 RD357100 RD350000 RD357100 RD357100 RD354470 RD354470 RD356100 RD356100 RD357100 RD357120 RD357120 RD357100 RD354470 RD357100 RD357100 RD356470 RD356470 RD357100 RD357100 RD355220 RD357470 RD357100 RD356100 RD356100 RD358220 RD358220 RD356470 RD356470 RD358220 RD358220 RD357270 RD357270 RD355100 RD355100 RD358180 RD358180 RD356220 RD356220 RD356470 RD356470 RD356330 RD356330 RD355470 RD356560 RD356560 RD154680 RD357470 RD358100 RD356100 RD356100 RD155180 RD155180 RD150000 RD358100 RD358100 RD354470 RD354470 *: New Parts RANK: Japan only チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 REF NO. PART NO. DESCRIPTION REMARKS QTY RANK 部 品 名 DM/PN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DTXPRESS 9 R159 Carbon Resistor (chip) 47.0 63M J RECT. 01 -167 Carbon Resistor (chip) 47.0 63M J RECT. 01 R168 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R169 Carbon Resistor (chip) 47.0 63M J RECT. 01 R170 Carbon Resistor (chip) 47.0 63M J RECT. 01 R171 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R172 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R173 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R175 Carbon Resistor (chip) 47.0 63M J RECT. 01 -177 Carbon Resistor (chip) 47.0 63M J RECT. 01 R178 Carbon Resistor (chip) 100.0 63M J RECT. 01 R179 Carbon Resistor (chip) 100.0 63M J RECT. 01 * R301 Carbon Resistor (chip) 27.0K D RECT. R302 Carbon Resistor (chip) 1.0K 63M J RECT. 01 -304 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R305 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R306 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R307 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R308 Carbon Resistor (chip) 10.0K D RECT. R309 Carbon Resistor (chip) 82.0K D RECT. 01 R310 Carbon Resistor (chip) 10.0K D RECT. R311 Carbon Resistor (chip) 18.0K D RECT. R312 Carbon Resistor (chip) 18.0K 63M J RECT. 01 R313 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R314 Carbon Resistor (chip) 39.0K 63M J RECT. 01 R315 Carbon Resistor (chip) 8.2K 63M J RECT. 01 R316 Carbon Resistor (chip) 10.0K 63M J RECT. 01 -319 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R320 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R321 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R322 Carbon Resistor (chip) 220.0K 63M J RECT. 01 -328 Carbon Resistor (chip) 220.0K 63M J RECT. 01 R329 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R330 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R331 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R332 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R333 Carbon Resistor (chip) 4.7K 63M J RECT. 01 -339 Carbon Resistor (chip) 4.7K 63M J RECT. 01 R340 Carbon Resistor (chip) 220.0K 63M J RECT. 01 -346 Carbon Resistor (chip) 220.0K 63M J RECT. 01 R347 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R348 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R349 Carbon Resistor (chip) 27.0K 63M J RECT. 01 -355 Carbon Resistor (chip) 27.0K 63M J RECT. 01 R356 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R357 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R358 Carbon Resistor (chip) 100.0 63M J RECT. 01 -364 Carbon Resistor (chip) 100.0 63M J RECT. 01 R365 Carbon Resistor (chip) 180.0K 63M J RECT. 01 -371 Carbon Resistor (chip) 180.0K 63M J RECT. 01 R374 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R375 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R376 Carbon Resistor (chip) 100.0K 63M J RECT. 01 R377 Carbon Resistor (chip) 120.0 63M J RECT. 01 R378 Carbon Resistor (chip) 100.0 63M J RECT. 01 R379 Carbon Resistor (chip) 120.0 63M J RECT. 01 R380 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R381 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R382 Carbon Resistor (chip) 820.0 63M J RECT. 01 R383 Carbon Resistor (chip) 820.0 63M J RECT. 01 R384 Carbon Resistor (chip) 1.8K 63M J RECT. 01 R385 Carbon Resistor (chip) 1.8K 63M J RECT. 01 R386 Carbon Resistor (chip) 10.0K 63M J RECT. 01 -388 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R389 Carbon Resistor (chip) 120.0 63M J RECT. 01 R390 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R391 Carbon Resistor (chip) 47.0 1/4 J TP 01 R392 Carbon Resistor (chip) 47.0 1/4 J TP 01 R393 Carbon Resistor (chip) 680.0 63M J RECT. 01 R394 Carbon Resistor (chip) 680.0 63M J RECT. 01 *: New Parts RANK: Japan only RD354470 RD354470 RD357100 RD354470 RD354470 RD356100 RD357100 RD357100 RD354470 RD354470 RD355100 RD355100 RF457270 RD356100 RD356100 RD357100 RD357100 RD358100 RF457100 RF457820 RF457100 RF457180 RD357180 RD357100 RD357390 RD356820 RD357100 RD357100 RD358100 RD358100 RD358220 RD358220 RD357100 RD357100 RD358100 RD358100 RD356470 RD356470 RD358220 RD358220 RD357100 RD357100 RD357270 RD357270 RD356100 RD356100 RD355100 RD355100 RD358180 RD358180 RD358100 RD357100 RD358100 RD355120 RD355100 RD355120 RD356100 RD356100 RD355820 RD355820 RD356180 RD356180 RD357100 RD357100 RD355120 RD357100 RD154470 RD154470 RD355680 RD355680 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 REF NO. PART NO. DESCRIPTION REMARKS QTY RANK 部 品 名 DM/PN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DTXPRESS 10 R395 Carbon Resistor (chip) 120.0 63M J RECT. 01 R396 Carbon Resistor (chip) 10.0K 63M J RECT. 01 -400 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R401 Carbon Resistor (chip) 1.0K 63M J RECT. 01 -404 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R405 Carbon Resistor (chip) 120.0 63M J RECT. 01 -407 Carbon Resistor (chip) 120.0 63M J RECT. 01 R409 Carbon Resistor (chip) 1.5K 63M J RECT. 01 R426 Carbon Resistor (chip) 47.0 1/4 J TP 01 R427 Carbon Resistor (chip) 47.0 1/4 J TP 01 R428 Carbon Resistor (chip) 100.0 63M J RECT. 01 -434 Carbon Resistor (chip) 100.0 63M J RECT. 01 R436 Carbon Resistor (chip) 0.0 1/4 J TP 01 R437 Carbon Resistor (chip) 0.0 1/4 J TP 01 R439 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R440 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R441 Carbon Resistor (chip) 1.0K 63M J RECT. 01 -443 Carbon Resistor (chip) 1.0K 63M J RECT. 01 R444 Carbon Resistor (chip) 10.0K 63M J RECT. 01 R445 Carbon Resistor (chip) 10.0K 63M J RECT. 01 RA1 Resistor Array 10KX4 01 -6 Resistor Array 10KX4 01 RA7 Resistor Array 47X4 01 -9 Resistor Array 47X4 01 RA10 Resistor Array 100X4 01 RA11 Resistor Array 100X4 01 RA12 Resistor Array 47X4 01 RA13 Resistor Array 47X4 01 RA14 Resistor Array 100X4 01 RA15 Resistor Array 100X4 01 RA16 Resistor Array 47X4 01 RA17 Resistor Array 47X4 01 RA18 Resistor Array 10KX4 01 RA21 Resistor Array 10KX4 01 RA22 Resistor Array 47X4 01 RA23 Resistor Array 47X4 01 RA24 Resistor Array 10KX4 01 RA25 Resistor Array 47X4 01 -31 Resistor Array 47X4 01 RA34 Resistor Array 47X4 01 -37 Resistor Array 47X4 01 RA38 Resistor Array 10KX4 01 -42 Resistor Array 10KX4 01 Z SW1 Push Switch SDKLA10200 STANDBY/ON 03 SW301 Push Switch EVQ 11Y 05B DRUM KIT 01 SW301 Tact Switch SKRGAED010 01 SW302 Push Switch EVQ 11Y 05B SONG 01 SW302 Tact Switch SKRGAED010 01 SW303 Push Switch EVQ 11Y 05B CLICK 01 SW303 Tact Switch SKRGAED010 01 SW304 Push Switch EVQ 11Y 05B SHIFT 01 SW304 Tact Switch SKRGAED010 01 SW305 Push Switch EVQ 11Y 05B PAGE 01 SW305 Tact Switch SKRGAED010 01 SW306 Push Switch EVQ 11Y 05B ON/OFF 01 SW306 Tact Switch SKRGAED010 01 SW307 Push Switch EVQ 11Y 05B PAGE 01 SW307 Tact Switch SKRGAED010 01 SW308 Push Switch EVQ 11Y 05B SAVE/ENTER 01 SW308 Tact Switch SKRGAED010 01 Z TH1 Protector Switch MINISMDC110F/16-2 02 TR1 Digital Transistor DTB123YK T146 01 -3 Digital Transistor DTB123YK T146 01 TR4 Digital Transistor DTC123JKA TP 01 -11 Digital Transistor DTC123JKA TP 01 TR12 Transistor 2SC2412K Q,R,S TP 01 TR13 Transistor 2SA1162-Y(TE85R,F) 01 TR14 Transistor 2SC3326 -A,B(TE85R) 01 TR15 Transistor 2SC3326 -A,B(TE85R) 01 TR301 Digital Transistor DTC123JKA TP 01 *: New Parts RANK: Japan only RD355120 RD357100 RD357100 RD356100 RD356100 RD355120 RD355120 RD356150 RD154470 RD154470 RD355100 RD355100 RD150000 RD150000 RD357100 RD357100 RD356100 RD356100 RD357100 RD357100 RE047100 RE047100 RE044470 RE044470 RE045100 RE045100 RE044470 RE044470 RE045100 RE045100 RE044470 RE044470 RE047100 RE047100 RE044470 RE044470 RE047100 RE044470 RE044470 RE044470 RE044470 RE047100 RE047100 V4577800 V8889400 WE952000 V8889400 WE952000 V8889400 WE952000 V8889400 WE952000 V8889400 WE952000 V8889400 WE952000 V8889400 WE952000 V8889400 WE952000 V7394300 VY677700 VY677700 VY677600 VY677600 VV556400 VJ927200 VD303700 VD303700 VY677600 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 チ ッ プ 抵 抗 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ 抵 抗 ア レ イ プ ッ シ ュ Ｓ Ｗ プ ッ シ ュ Ｓ Ｗ タ ク ト Ｓ Ｗ プ ッ シ ュ Ｓ Ｗ タ ク ト Ｓ Ｗ プ ッ シ ュ Ｓ Ｗ タ ク ト Ｓ Ｗ プ ッ シ ュ Ｓ Ｗ タ ク ト Ｓ Ｗ プ ッ シ ュ Ｓ Ｗ タ ク ト Ｓ Ｗ プ ッ シ ュ Ｓ Ｗ タ ク ト Ｓ Ｗ プ ッ シ ュ Ｓ Ｗ タ ク ト Ｓ Ｗ プ ッ シ ュ Ｓ Ｗ タ ク ト Ｓ Ｗ ポ リ ス ィ ッ チ デ ジ タ ル ト ラ ン ジ ス タ デ ジ タ ル ト ラ ン ジ ス タ デ ジ タ ル ト ラ ン ジ ス タ デ ジ タ ル ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ デ ジ タ ル ト ラ ン ジ ス タ REF NO. PART NO. DESCRIPTION REMARKS QTY RANK 部 品 名                         DM/PN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com DTXPRESS 11 -308 Digital Transistor DTC123JKA TP 01 TR309 Transistor 2SC3326 -A,B(TE85R) 01 -314 Transistor 2SC3326 -A,B(TE85R) 01 VR301 Rotary Variable Resistor A10K RK09K12A0A47 VOLUME MIN/MAX 03 X1 Ceramic Resonator 8.4672MHz CSTCC8M46G 01 ZD1 Zener Diode UDZS10B TE-17 10V 01 VY677600 VD303700 VD303700 VS053600 V9366600 VU172600 *: New Parts RANK: Japan only デ ジ タ ル ト ラ ン ジ ス タ ト ラ ン ジ ス タ ト ラ ン ジ ス タ 二 連 ロ ー タ リ ー Ｖ Ｒ セ ラ ミ ッ ク 振 動 子 ツ ェ ナ ー ダ イ オ ー ド REF NO. PART NO. DESCRIPTION REMARKS QTY RANK 部 品 名 DM/PN www. xiaoyu163. com QQ 376315150 9 9 2 8 9 4 2 9 8 TEL 13942296513 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com A B C D E F G H 1 2 3 4 5 6 DTXPRESS 3 I BLOCK DIAGRAM（ブロックダイアグラム） 28CA1-2001009428 I BLOCK DIAGRAM（ブロックダイアグラム） PN DM PHONES JK306 OUTPUT L /MONO JK307 OUTPUT R JK308 AUX IN JK305 q SNARE JK301 e TOM2/11 JK303 r TOM3/12 JK304 w TOM1/10 JK302 t RIDE JK3 y CRASH JK4 u HI HAT JK5 i KICK/9 JK6 HI HAT CONTROL JK1 MIDI OUT JK2 DC IN 12V JK7 PA-3C AC Adaptor SW1 IC25 3P IC27 3P IC26 3P IC28 3P TR12, 13 IC22, 24 14P IC23 8P IC305 8P IC306–308 14P IC301 14P IC302, 303 8P IC304 8P IC14 8P IC18 14P IC21 20P IC11 16P IC12 16P IC1 14P IC3 14P IC15 16P IC310 8P VR301 IC309 8P IC19 8P IC20 8P ?STANDBY >ON 1 3 1 1 3 3 5 5 5 7 1 2, 3 12, 11 1 2 3 4 5 6 7 8 160 164 158 163 10, 9 5, 6 7 7 7 VOLUME CN303 22P CN4 22P CN304 22P CN6 22P CN305 22P CN3 22P CN303 22P CN4 22P CN304 22P CN6 22P LD308 EC301 IC311 20P CN302 124 165 145 14 15 16 17 94 44 45 21 4 27 2–22 36 28–35 39–46 76 75 IC16 168P IC4 14P IC1 14P X1 IC13 5P IC10 48P 1 9 47, 48, 51–59, 62–73 10 41 35 IC9 48P IC8 44P IC2 20P IC31 5P IC3 14P IC32 5P 12 26 11 28 41 6 93 17 101 88 40 39 90 95 4 4 1, 2 1, 2 132 131 10 9 8 11 119 130 129 128 151 152 133,143,161 125–127 135–142 157 74 3 5 4 6 11 2 9 5 1, 13 20, 22, 155, 156, 167, 2 23–34, 37–40 106–118, 121–123 79–87, 89, 96–99, 102–105 LCD 11 10 9 13 3 5 12 14 15 11 1 5 2 12 18 17 16 15 14 13 13 1 12 12 11 11, 3 12 14 15 11 11 1 13 13 19 3 2 3 4 5 5 6 7 8 9 9 10 9 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 2 3 4 5 6 7 8 9 10 11 12 A B C D E F G H I J K L M N O P Q A B C D E F G H I J K L M N O P Q 1 2 3 4 5 6 7 8 9 10 11 12 DTXPRESS DTXPRESS DTXPRESS I DTXPRESS OVERALL CIRCUIT DIAGRAM 1/3 (DM 1/2) （セ）：Ceramic Capacitor（セラミックコンデンサー） Note : See parts list for details of circuit board component parts. 注： シートの部品詳細はパーツリストをご参照ください。 to PN-CN306 to PN-CN305 to PN-CN304 to PN-CN303 DM 1/2 not installed not installed not installed not installed not installed not installed HI HAT CONTROL MIDI OUT D-FF INVERTER INVERTER D-FF OR SRAM 2M FLASH ROM 4M P2ROM 128M PROGRAM & WAVE MULTIPLEXER MULTIPLEXER SYSTEM RESET OP AMP DAC SWX00B INVERTER GATE AND GATE AND GATE AND GATE to DM 2/2 to DM 2/2 to DM 2/2 to DM 2/2 to DM 2/2 to DM 2/2 S-BUS POWER P-BUS POWER C-BUS POWER 28CC1-2001009525-1 2 not installed DTC123JKA (VY677600) DIGITAL TRANSISTOR DM: TR4–11 1: GND 2: IN 3: OUT 1 3 2 OUT R1 R2 GND IN IN GND OUT DTB123YK (VY677700) DIGITAL TRANSISTOR DM: TR1–3 1: GND (+) 2: IN 3: OUT 1 3 2 OUT R1 R2 GND (+) IN IN GND (+) OUT 2SC3326 (VD303700) TRANSISTOR DM: TR14, 15 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 DA204K (V3749000) DIODE ARRAY 2A X2 DM: DA4 1: CATHODE2 2: ANODE1 3: CATHODE1, ANODE2 1 3 2 1 2 3 1SS355 TE-17 (VT332900) DIODE DM: D56, 57 1: ANODE 2: CATHODE 1 2 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 2 3 4 5 6 7 8 9 10 11 12 A B C D E F G H I J K L M N O P Q A B C D E F G H I J K L M N O P Q 1 2 3 4 5 6 7 8 9 10 11 12 DTXPRESS DTXPRESS DTXPRESS I DTXPRESS OVERALL CIRCUIT DIAGRAM 2/3 (DM 2/2) （セ）：Ceramic Capacitor（セラミックコンデンサー） Note : See parts list for details of circuit board component parts. 注： シートの部品詳細はパーツリストをご参照ください。 WARNING Components having special characteristics are marked Z and must be replaced with parts having specification equal to those originally installed. Z 印の部品は、安全を維持するために重要な部品です。 交換する場合は、安全のために必ず指定の部品をご使用ください。 DM 2/2 Z Z Z t RIDE y CRASH u HI HAT i KICK/9 DC IN 12V ?STANDBY >ON D-FF TRANSCEIVER REGULATOR +5V REGULATOR +3.3V REGULATOR +5V REGULATOR +9V OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP INVERTER OR to DM 1/2 to DM 1/2 to DM 1/2 to DM 1/2 to DM 1/2 to DM 1/2 28CC1-2001009525-2 1 180K 0.47u 180K 0.47u 180K 0.47u 180K 0.47u 180K 0.47u BA90BC0FP (X8331A00) REGULATOR +9V DM: IC26 1: INPUT 2: GND 3: OUTPUT 1 2 3 NJM78L05UA(XJ598A00) REGULATOR +5V DM: IC27 1: OUTPUT 2: GND 3: INPUT 1 2 3 NJM7805FA(XJ607A00) REGULATOR +5V DM: IC25 3 2 1 1: INPUT 2: GND 3: OUTPUT µPC29M33T-E1(XU965A00) REGULATOR +3.3V DM: IC28 1: INPUT 2: GND 3: OUTPUT 1 3 2 DA204K (V3749000) DIODE ARRAY 2A X2 DM: DA1–3, 5–14 1: CATHODE2 2: ANODE1 3: CATHODE1, ANODE2 1 3 2 1 2 3 MA2J732 (VQ721800) DIODE DM: D20–48 1: ANODE 2: CATHODE 2 1 1SS355 TE-17 (VT332900) DIODE DM: D1, 2, 4–8, 10–19, 53–55 1: ANODE 2: CATHODE 1 2 1SR154-400 (VT532500) DIODE DM: D9, 49–52 1: ANODE 2: CATHODE 2 1 UDZS10B (VU172600) ZENER DIODE 10V DM: ZD1 1: ANODE 2: CATHODE 1 2 2SA1162 (VJ927200) TRANSISTOR DM: TR13 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 2SC2412K(VV556400) TRANSISTOR DM: TR12 1 1 2 2 3 3 1: EMITTER 2: BASE 3: COLLECTOR w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com 1 2 3 4 5 6 7 8 9 10 11 12 A B C D E F G H I J K L M N O P Q A B C D E F G H I J K L M N O P Q 1 2 3 4 5 6 7 8 9 10 11 12 DTXPRESS DTXPRESS DTXPRESS I DTXPRESS OVERALL CIRCUIT DIAGRAM 3/3 (PN) PN to DM-CN4 to DM-CN6 to DM-CN3 to DM-CN5 AUX IN VOLUME OUTPUT L /MONO OUTPUT R PHONES q SNARE w TOM1/10 e TOM2/11 r TOM3/12 not installed not installed TEMPO OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP OP AMP D-FF not installed not installed 28CC1-2001009529 1 180K 0.47u 180K 0.47u 180K 0.47u 180K 0.47u 180K 0.47u 180K 0.47u 180K 0.47u 金被：Metal Film Resistor（金属被膜抵抗） （セ）：Ceramic Capacitor（セラミックコンデンサー） Note : See parts list for details of circuit board component parts. 注： シートの部品詳細はパーツリストをご参照ください。 DA204K (V3749000) DIODE ARRAY 2A X2 PN: DA301–317 1: CATHODE2 2: ANODE1 3: CATHODE1, ANODE2 1 3 2 1 2 3 MA2J732 (VQ721800) DIODE PN: D301, 323–331 1: ANODE 2: CATHODE 2 1 1SS355 TE-17 (VT332900) DIODE PN: D302–322, 332 1: ANODE 2: CATHODE 1 2 DTC123JKA (VY677600) DIGITAL TRANSISTOR PN: TR301–308 1: GND 2: IN 3: OUT 1 3 2 OUT R1 R2 GND IN IN GND OUT 2SC3326 (VD303700) TRANSISTOR PN: TR309–314 1 3 2 1: BASE 2: EMITTER 3: COLLECTOR 1 2 3 w w w . x i a o y u 1 6 3 . c o m Q Q 3 7 6 3 1 5 1 5 0 9 9 2 8 9 4 2 9 8 T E L 1 3 9 4 2 2 9 6 5 1 3 9 9 2 8 9 4 2 9 8 0 5 1 5 1 3 6 7 3 Q Q TEL 13942296513 QQ 376315150 892498299 TEL 13942296513 QQ 376315150 892498299 http://www.xiaoyu163.com
