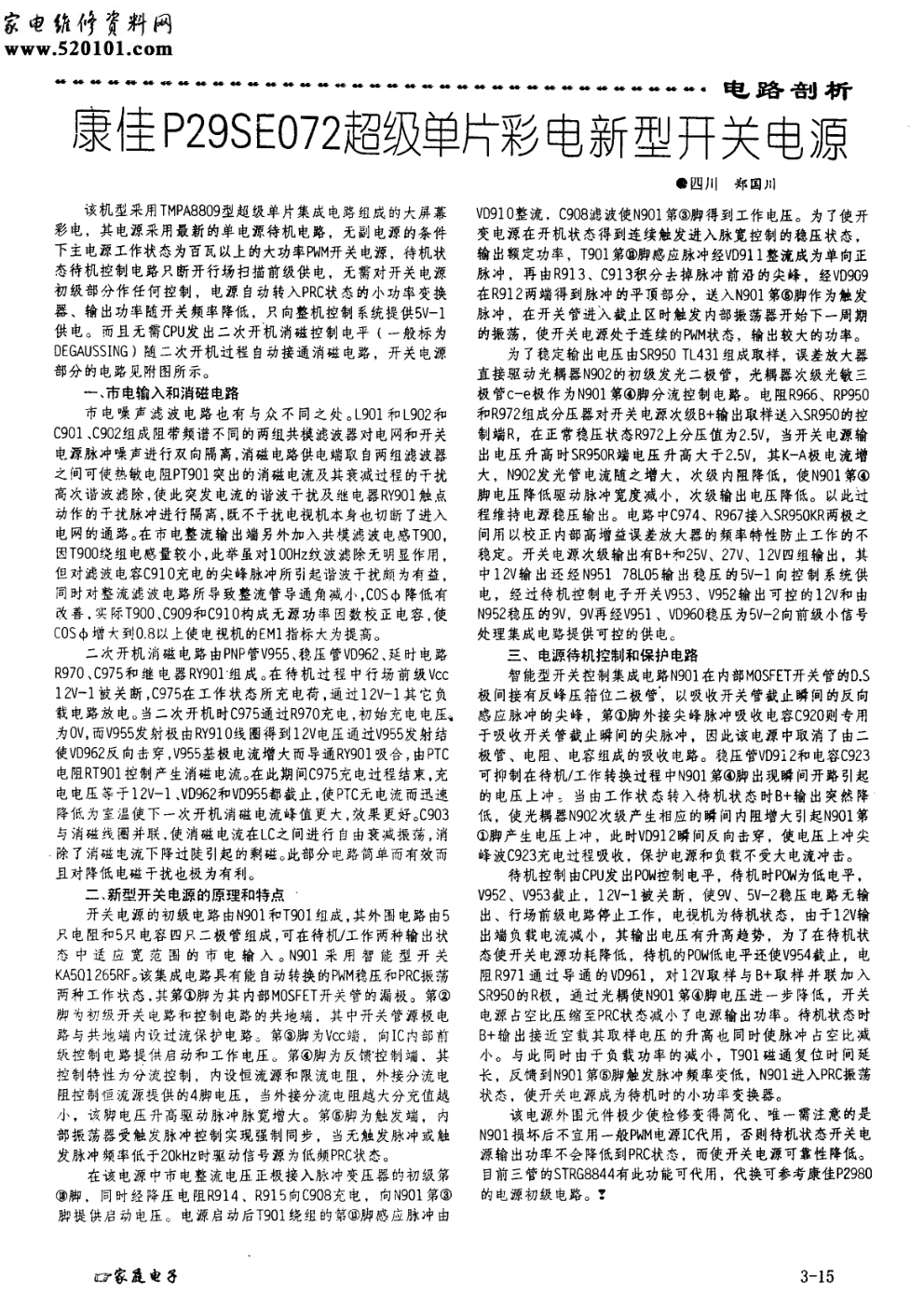

康佳P29SE072彩电开关电源维修手册

“ ．． 一 ． ． ． ． ． ． ．． ．． ． ． 一 一 一 一 一 一 一 一 一 · 电 路 剖 析 康佳P2 9 S EO7 2超级单片彩电新型开关电源 该机型采用TMPA8809型超 级单片集成 电路组成 的大屏幕 彩 电，其 电源采用最新 的单 电源待机电路 ，无副电源的条件 下主电源工作状态为百瓦以上的大功率PwM开关 电源 ，待机状 态待机控制 电路只断开行场扫描前级供电，无需对开关 电源 初级部分作任何控制 ，电源 自动转．,N．PRC状 态的小功率变换 器 、输出功率随开关频率降低 ，只向整机控制系统提供5V一1 供 电。而且 无需CPU发 出二次开机消磁控制 电平 ( 一般标 为 DEGAUSSING) 随二次开机过程 自动接通消磁 电路 ，开关 电源 部 分 的 电路 见 附 图所 示。 一 、 市电输入和消磁电路 市 电噪 声滤 波 电路也 有 与众 不 同之 处。L901 和L902和 C901 、C902组成阻带频谱不同的两组共模 滤波器对电网和开关 电源脉冲噪声进行双 向隔离，消磁电路供电端取 自两组滤波器 之 间可使热敏 电阻PT901 突出的消磁电流及其衰减过程的干扰 高次谐波滤除，使 此突发电流 的谐波干扰及 继电器RY901触点 动作 的干扰脉冲进行 隔离，既不干扰 电视机本身也切断 了进入 电网的通路。在 市电整流输 出端另外加入共模滤波电感T900， 因T900绕组电感量较小，此举虽对1OOHz纹波滤除无明显作用， 但对滤波电容C910充 电的尖峰脉冲所引起谐 波干扰颇为有益 。 同时对整流滤波电路所导致整流管导通角减小 ，COS 降低有 改善 ，实际T900 、C909和C910构成无源功率 因数校正电容 。使 COS 4) 增大到0．8以上使 电视机 的EM1指标 大为提高。 二次开机消磁 电路 由PNP管V955、稳压管VD962、延 时电路 R970 、C975和继 电器RY901组 成。在 待机过 程 中行 场前级Vcc 1 2V一1被 关断，C975在 工作状态所充电荷 ，通过12V- 1其 它负 载电路放 电。当二次开机 时C975通过R970充电，初始充电电压 为0V，而V955发射极 由RY910线圈得到12V电压通过V955发射结 使VD962反向击穿 ，V955基极 电流增大而导通RY901吸合 ．由PTC 电阻RT901控制产生消磁 电流。在此期间C975充 电过程结束，充 电电压等于12V一1 、VD962和VD955都截止 ，使PTC无电流 而迅速 降低为室温使下一次开机消磁 电流峰值更大，效果更好。C903 与消磁线圈并联 ．使消磁 电流在LC之间进行 自由衰减振荡，消 除了消磁 电流下降过陡引起的剩磁。此部分电路简单而有效而 且对降低 电磁干扰也极为有利。 二、新型开关电源的原理和特点 开关 电源的初级 电路 由N901和T901组成，其外 围电路 由5 只 电阻和5只电容 四只二极管组成 ，可在待机／]L作两种输 出状 态 中 适 应 宽 范 围 的 市 电 输 入 。N901 采 用 智 能 型 开 关 l(A5O1265RF。该集成 电路具有能 自动转换的PWM稳压和PRC振荡 两种工作 状态，其第①脚为其 内部MOSFET开关管的漏极。第② 脚为初级开关电路和控制电路 的共地端 ，其中开关管源极 电 路与共地端 内设过流保护电路。第⑧脚为Vcc端 ，向IC内部前 级控制电路提供启动和工作 电压。第④脚为反馈‘控制端 ，其 控制特性 为分流控制 ，内设恒流源和限流 电阻，外接分 流电 阻控制恒流源提供的4脚 电压 ，当外接分流电阻越大分充值越 小，该脚 电压 升高驱 动脉冲脉 宽增大。第⑤脚为触发端 ，内 部振 荡器 受触发脉冲控制实现强制 同步，当无触发脉冲或触 发脉冲频率低干2OkHz时驱动信号源 为低频PRC状 态。 在该 电源 中市电整 流电压 正极接入脉冲变压器 的初级第 ⑧脚 ．同时经 降压 电阻R914 、R915 向C908充电，向N901 第⑧ 脚提供启 动电压。电源启动后T901绕组的第⑧脚感应脉冲由 口 家庭电子 ● 四川I 郑 国 VD910整流 ，C908滤波使N901第③脚得到工作 电压。为 了使开 变 电源在开机状态得到连 续触发进入脉宽控制 的稳压状态， 输 出额定功率 ，T901第⑥脚感应脉冲经VD91 1整流成为单 向正 脉冲 ，再 由R91 3、C913积分去掉脉冲前沿的尖峰 ，经VD909 在R912两端得到脉 冲的平顶部分 ，送入N901第⑤脚作为触发 脉冲 ，在开关管进入截止 区时触发 内部振荡器开始 下一周期 的振荡 ，使开关电源处于连续的PWM状态，输出较大的功率。 为 了稳定输出电压由SR950 TL431组成取样 。误差放大器 直接驱动光耦器N902的初级发光二极管 ，光耦器次级光敏三 极管c- e极作为N901第④脚分流控制电路。 电阻R966、RP950 和R972组成分压器对开关电源次级B+输出取样送入SR950的控 制端R，在正常稳压状态R972上分压值为2．5V，当开关电源输 出 电压升高 时SR950R端 电压 升高大干2．5V，其K—A极 电流增 大 ，N902发光管 电流随之增大 ，次级内阻降低 。使N901第④ 脚 电压降低驱 动脉冲宽度减小，次级输出电压降低。以此过 程维持电源稳压输 出。电路 中C974、R967接入SR950KR两极之 问用 以校正 内部高增益误差放大器的频率特性防止工作 的不 稳定。开关电源次级输出有B+和25V、27V、12V四组输 出，其 中1 2V输 出还经 N951 78L05输 出稳压 的5V- 1 向控 制 系统 供 电，经过待机控制 电子开关V953、V952输出可控 的12V和 由 N952稳压 的9V，9V再经V951 、VD960稳压为5V- 2向前级小信号 处理集成 电路提供可控的供 电。 三、电源待机控制和保护电路 智能型开关控制集成电路N901在 内部MOSFET开关管的D．S 极 间接有反峰压箝位二极管 ，以吸收开关管截止瞬间的反向 感应脉冲 的尖峰，第①脚外接尖峰脉冲 吸收电容C920~J 专用 于吸收开关管截止 瞬间的尖脉冲，因此该电源 中取消 了由二 极管、电阻、电容组成的吸收电路。稳压管VD912和电容C923 可抑制在待机／]L作转换过程 中N901第④脚 出现瞬间开路引起 的电压上冲： 当由工作状 态转入待机状 态时B+输 出突然降 低 ，使光耦器N902次级产生相应的瞬间内阻增大引起N901第 ①脚产生电压上冲 ，此时VD912瞬 间反 向击穿 ，使 电压 上冲尖 峰波C923充 电过程吸收，保护电源和 负载不受大电流冲击。 待机控制由CPU发 出P叫控制电平，待机 时POW为低电平 ， V952、V953截止 ，12V- 1被关断 ，使9V、5V- 2稳压电路无输 出、行场前级 电路停止工作 ，电视机为待机状态，由于12V输 出端负载电流减小，其输 出电压有升高趋势 ，为 了在待机状 态使开关电源功耗降低 ，待机的POWI~ 电平还使V954截止，电 阻R971 通过 导 通 的VD961 ，对 1 2V取 样 与B+ 取样 并 联加 入 SR950的R极 ，通过光耦使N901 第④脚 电压进 一步降低 ，开关 电源 占空比压缩至PRC状态减小 了电源输出功率。待机状态时 B+ 输 出接近 空载其取样 电压 的升高也同时使 脉冲 占空 比减 小。 与此 同时由于负载功率的减小 ，T901 磁通复位 时间延 长，反馈到N901第⑤脚触发脉冲频率变低 ，N901进入PRC振荡 状态，使开关电源成为待机时的小功率变换器。 该 电源外 围元件极少使检修变得 简化 、唯一需注意的是 N901损坏后不宜用一般PWM电源IC代用，否则待机状态开关电 源输 出功率不会降低到PRC状态，而使开关电源可靠性 降低。 目前三管的STRG8844有此功能可代用，代换可参考康佳P2980 的 电源初 级 电路 。： 3- 15 �����,����������,����������。����� http://www.redlib.cn ��������
