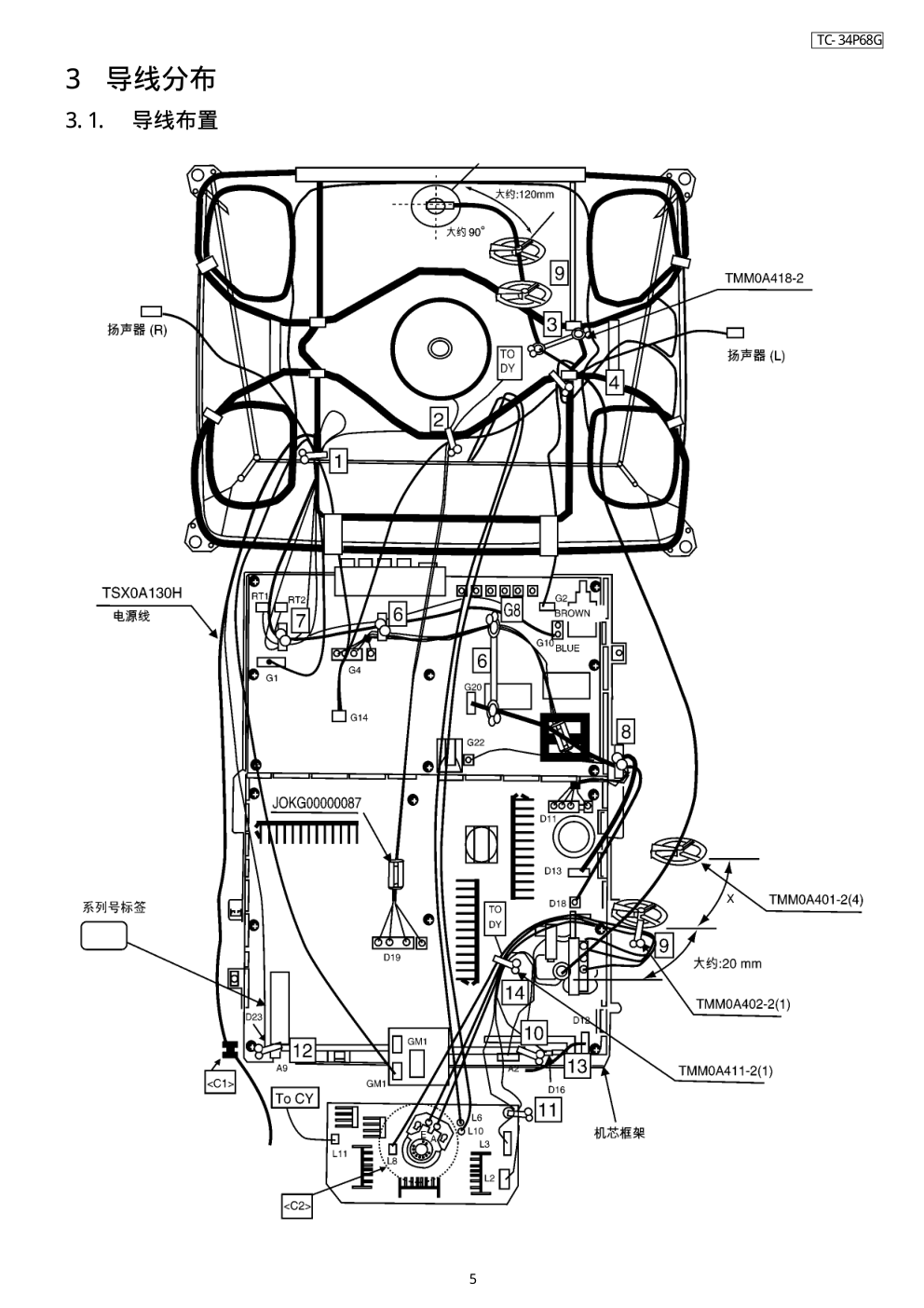

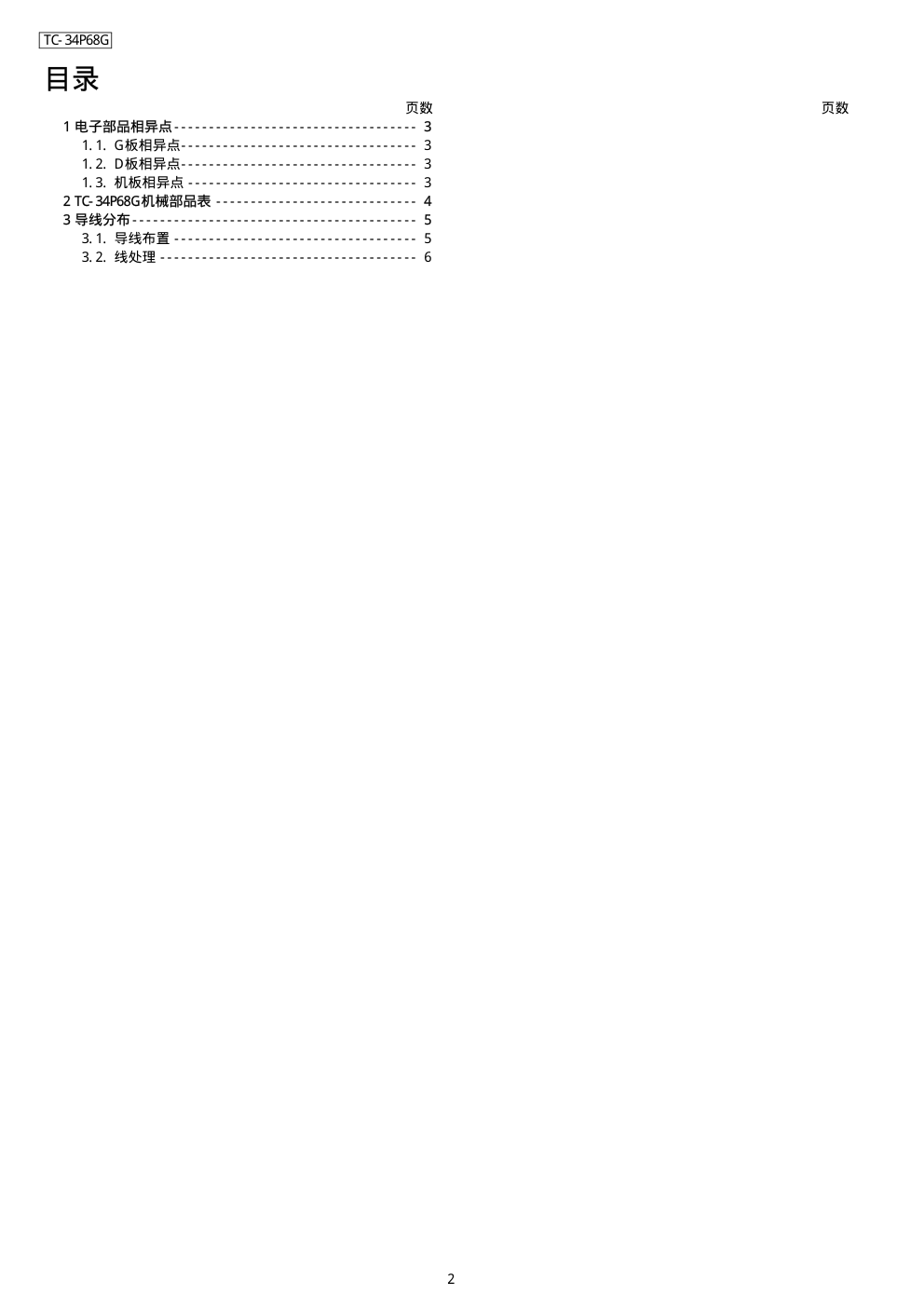

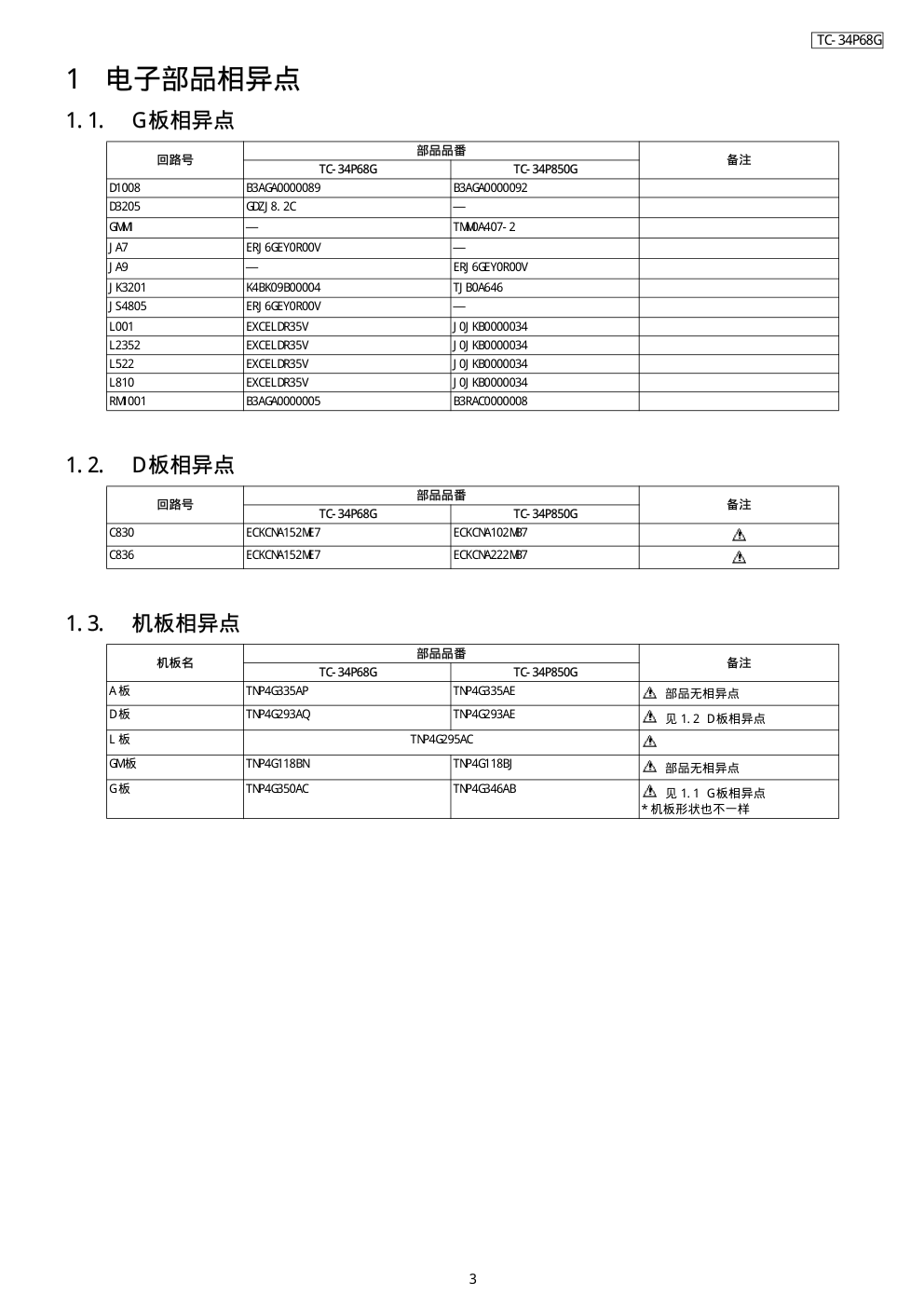

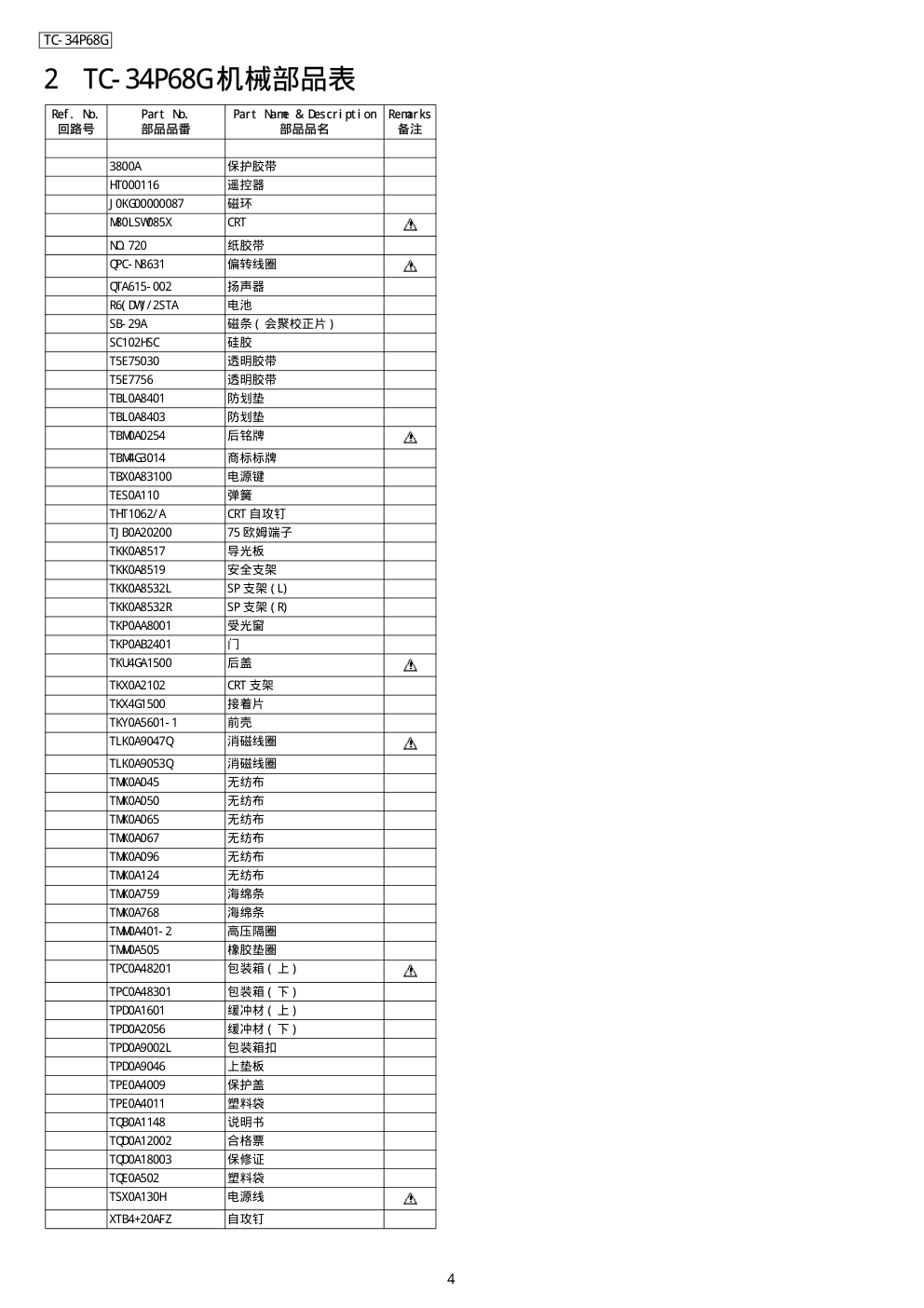

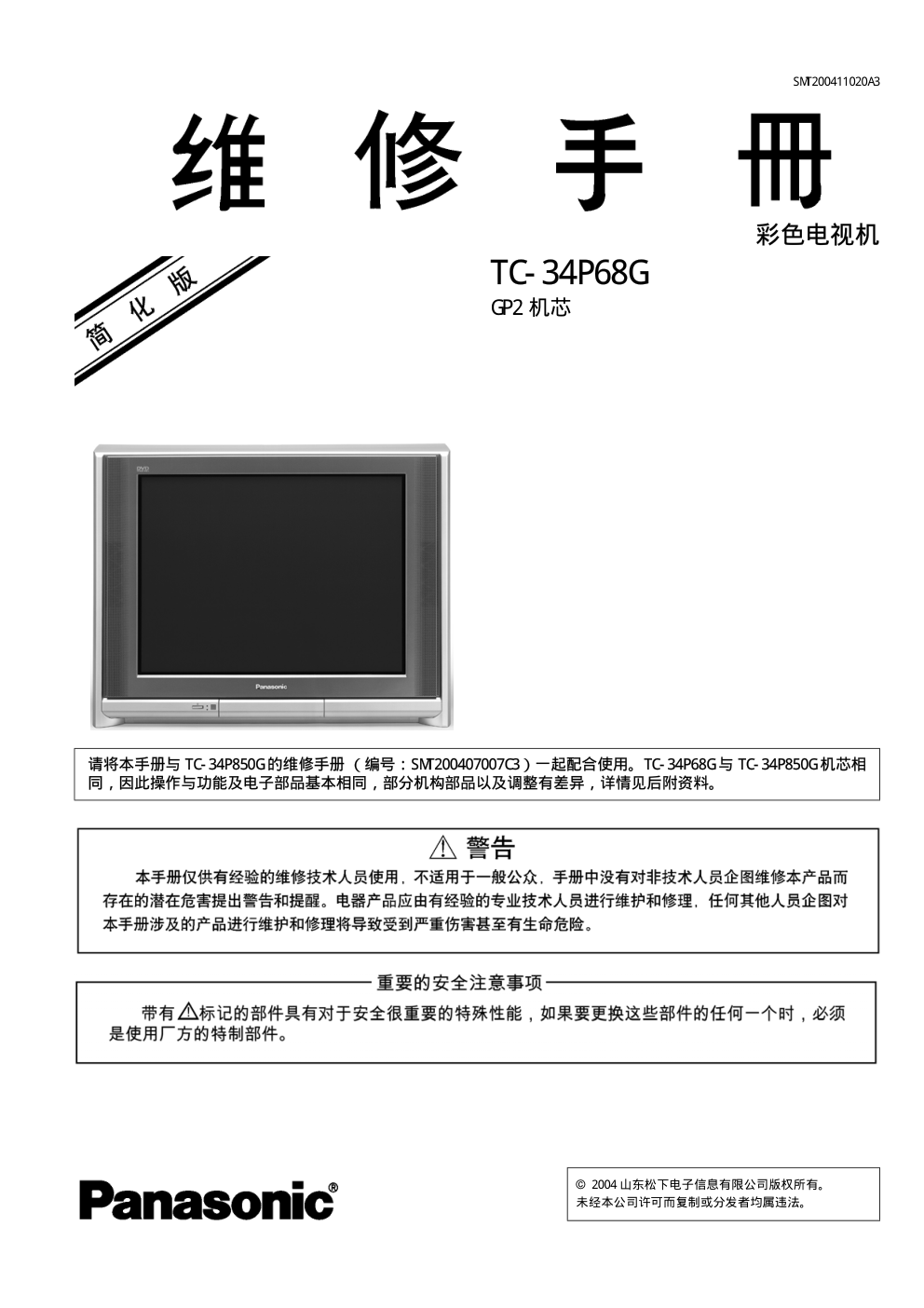

© 2004 山东松下电子信息有限公司版权所有。 未经本公司许可而复制或分发者均属违法。 SMT200411020A3 彩色电视机 TC- 34P68G GP2 机芯 请将本手册与 TC- 34P850G的维修手册 （编号：SMT200407007C3）一起配合使用。TC- 34P68G与 TC- 34P850G机芯相 同，因此操作与功能及电子部品基本相同，部分机构部品以及调整有差异，详情见后附资料。 TC- 34P68G 2 目录 页数 页数 1 电子部品相异点- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3 1. 1. G板相异点- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3 1. 2. D板相异点- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3 1. 3. 机板相异点 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3 2 TC- 34P68G机械部品表 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4 3 导线分布- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5 3. 1. 导线布置 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5 3. 2. 线处理 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6 TC- 34P68G 3 1 电子部品相异点 1. 1. G板相异点 1. 2. D板相异点 1. 3. 机板相异点 回路号 部品品番 备注 TC- 34P68G TC- 34P850G D1008 B3AGA0000089 B3AGA0000092 D3205 GDZJ 8. 2C — GMM1 — TMM0A407- 2 J A7 ERJ 6GEY0R00V — J A9 — ERJ 6GEY0R00V J K3201 K4BK09B00004 TJ B0A646 J S4805 ERJ 6GEY0R00V — L001 EXCELDR35V J 0J KB0000034 L2352 EXCELDR35V J 0J KB0000034 L522 EXCELDR35V J 0J KB0000034 L810 EXCELDR35V J 0J KB0000034 RM1001 B3AGA0000005 B3RAC0000008 回路号 部品品番 备注 TC- 34P68G TC- 34P850G C830 ECKCNA152ME7 ECKCNA102MB7 C836 ECKCNA152ME7 ECKCNA222MB7 机板名 部品品番 备注 TC- 34P68G TC- 34P850G A板 TNP4G335AP TNP4G335AE 部品无相异点 D板 TNP4G293AQ TNP4G293AE 见 1. 2 D板相异点 L 板 TNP4G295AC GM板 TNP4G118BN TNP4G118BJ 部品无相异点 G板 TNP4G350AC TNP4G346AB 见 1. 1 G板相异点 * 机板形状也不一样 TC- 34P68G 4 2 TC- 34P68G机械部品表 Ref . No. 回路号 Part No. 部品品番 Part Name & Descri pt i on 部品品名 Remarks 备注 3800A 保护胶带 HT000116 遥控器 J 0KG00000087 磁环 M80LSW085X CRT NO. 720 纸胶带 QPC- N8631 偏转线圈 QTA615- 002 扬声器 R6( DW) /2STA 电池 SB- 29A 磁条 ( 会聚校正片 ) SC102HSC 硅胶 T5E75030 透明胶带 T5E7756 透明胶带 TBL0A8401 防划垫 TBL0A8403 防划垫 TBM0A0254 后铭牌 TBM4G3014 商标标牌 TBX0A83100 电源键 TES0A110 弹簧 THT1062/A CRT 自攻钉 TJ B0A20200 75 欧姆端子 TKK0A8517 导光板 TKK0A8519 安全支架 TKK0A8532L SP 支架 ( L) TKK0A8532R SP 支架 ( R) TKP0AA8001 受光窗 TKP0AB2401 门 TKU4GA1500 后盖 TKX0A2102 CRT 支架 TKX4G1500 接着片 TKY0A5601- 1 前壳 TLK0A9047Q 消磁线圈 TLK0A9053Q 消磁线圈 TMK0A045 无纺布 TMK0A050 无纺布 TMK0A065 无纺布 TMK0A067 无纺布 TMK0A096 无纺布 TMK0A124 无纺布 TMK0A759 海绵条 TMK0A768 海绵条 TMM0A401- 2 高压隔圈 TMM0A505 橡胶垫圈 TPC0A48201 包装箱 ( 上 ) TPC0A48301 包装箱 ( 下 ) TPD0A1601 缓冲材 ( 上 ) TPD0A2056 缓冲材 ( 下 ) TPD0A9002L 包装箱扣 TPD0A9046 上垫板 TPE0A4009 保护盖 TPE0A4011 塑料袋 TQB0A1148 说明书 TQD0A12002 合格票 TQD0A18003 保修证 TQE0A502 塑料袋 TSX0A130H 电源线 XTB4+20AFZ 自攻钉 TC- 34P68G 5 3 导线分布 3. 1. 导线布置 TC- 34P68G 6 3. 2. 线处理 注意 : 单线夹 双线夹 线处理注意事项 1. 导线不要与发热部件接触。 2. 各部件与阳极线，FBT 的距离要确保 10mm以上。 3. 电源线与 P 板连接时，线色要与 P 板标记一致。 4. 导线不要与 CRT 管颈接触。 11/2004 FLEEPD1468 中国制作
