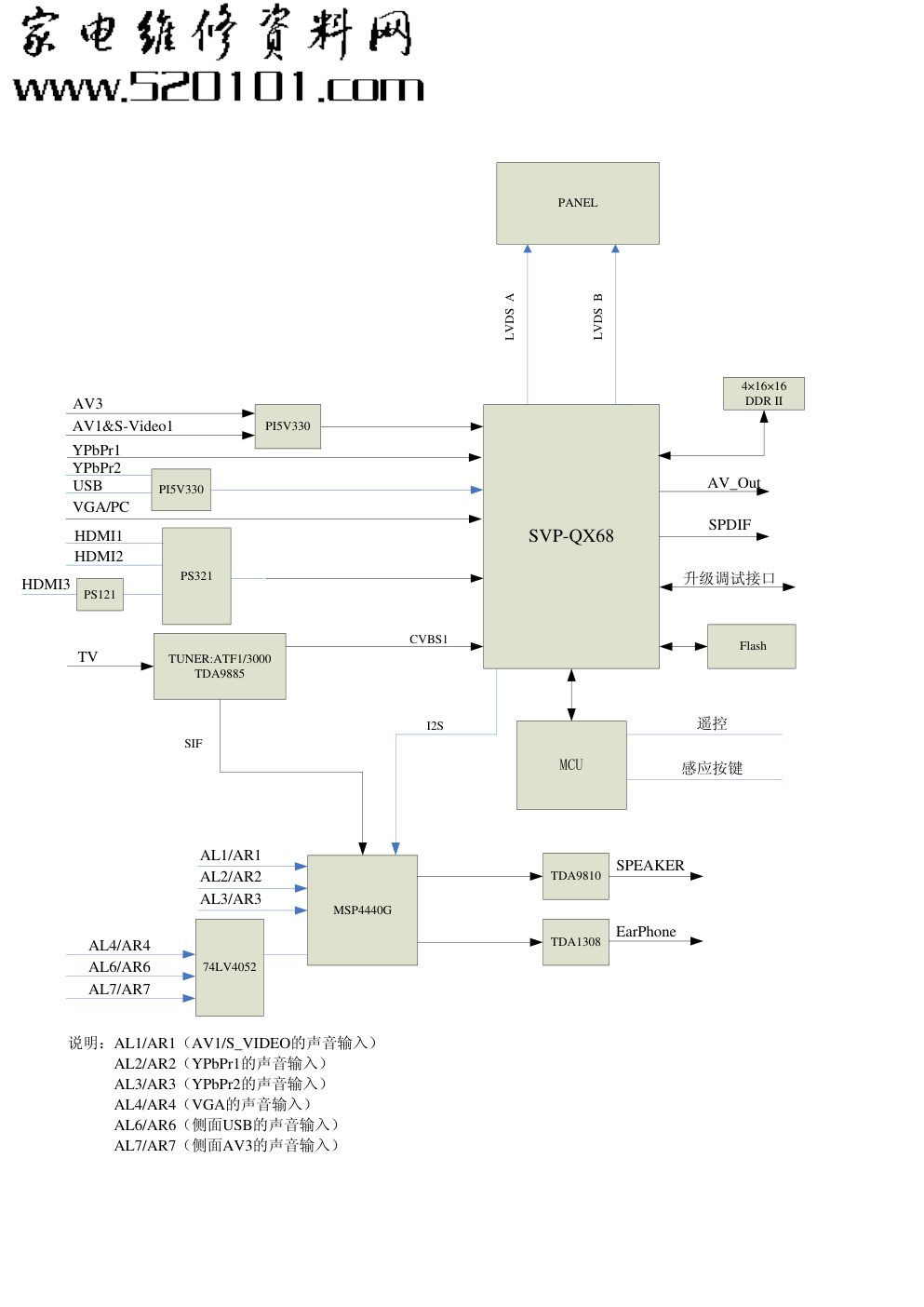

康佳LC42DT69AC电视Visio主板原理图
SVP-QX68 TUNER:ATF1/3000 TDA9885 MCU Flash 4×16×16 DDR II TV HDMI1 YPbPr2 YPbPr1 AV1&S-Video1 CVBS1 AV3 PI5V330 SPEAKER SPDIF AV_Out SIF VGA/PC HDMI2 HDMI3 PS321 TDA1308 EarPhone PANEL MSP4440G AL1/AR1 AL2/AR2 AL3/AR3 TDA9810 说明：AL1/AR1（AV1/S_VIDEO的声音输入） AL2/AR2（YPbPr1的声音输入） AL3/AR3（YPbPr2的声音输入） AL4/AR4（VGA的声音输入） AL6/AR6（侧面USB的声音输入） AL7/AR7（侧面AV3的声音输入） 74LV4052 AL4/AR4 AL6/AR6 AL7/AR7 PS121 I2S LVDS B LVDS A 感应按键 遥控 PI5V330 USB 升级调试接口
