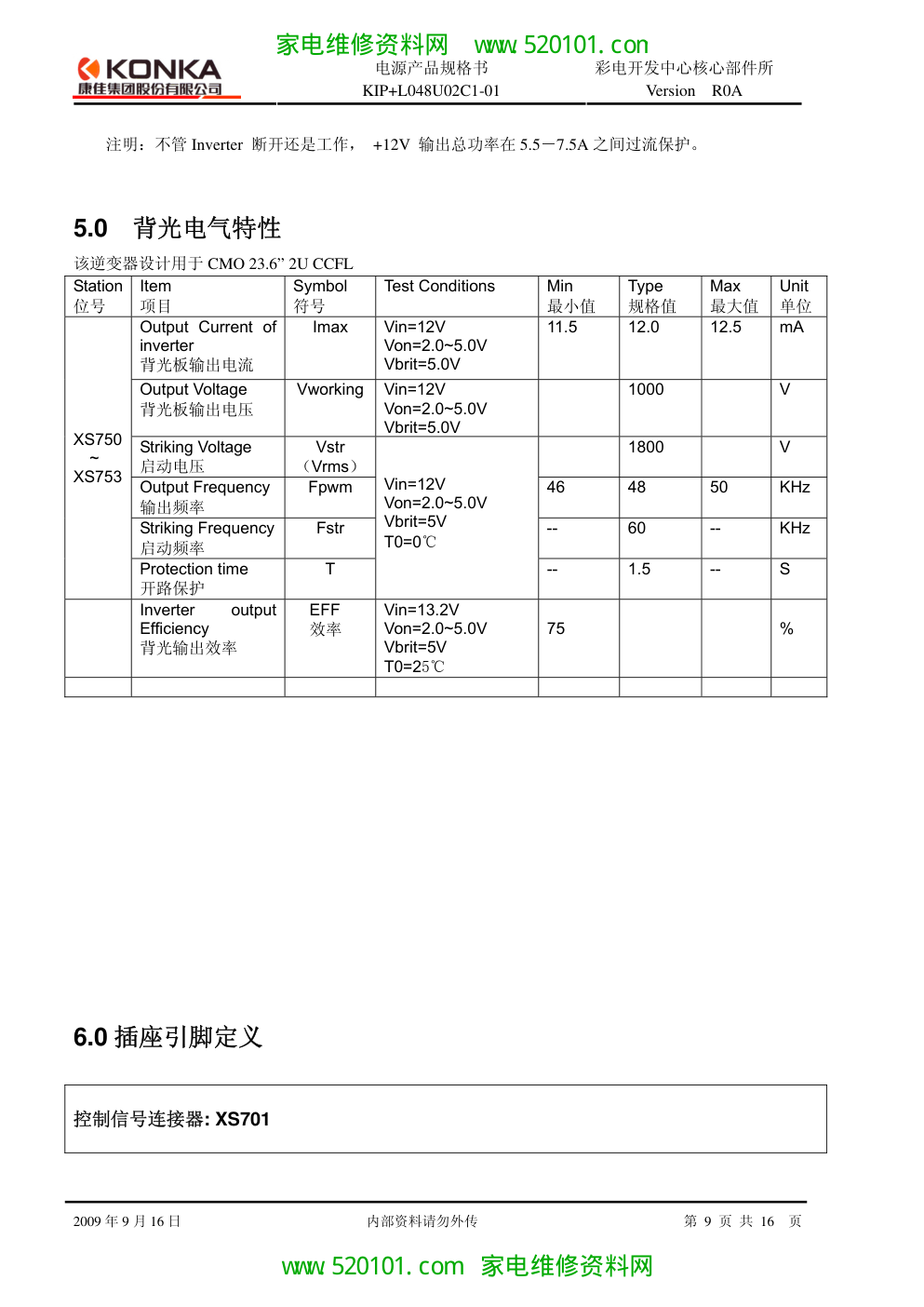

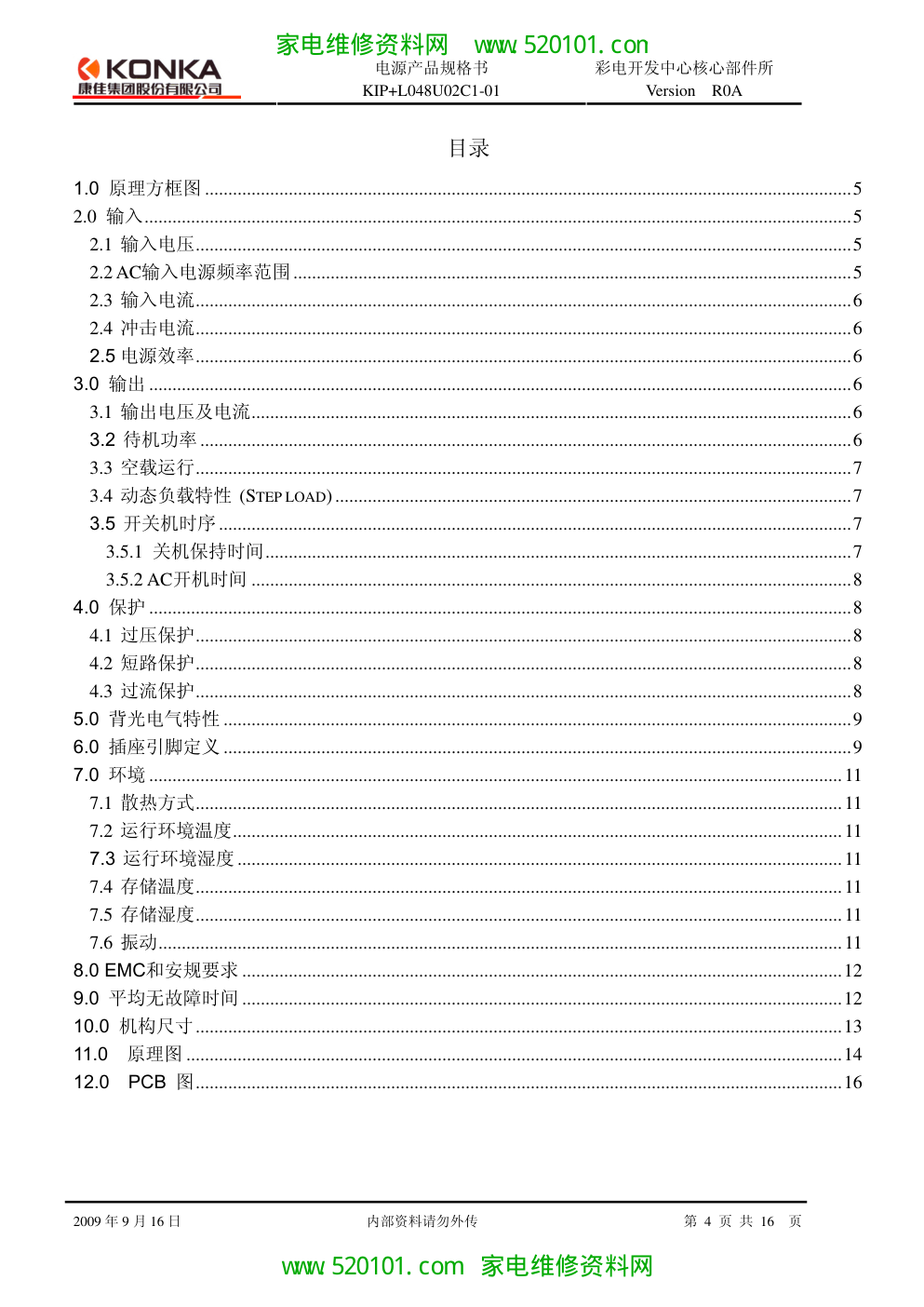

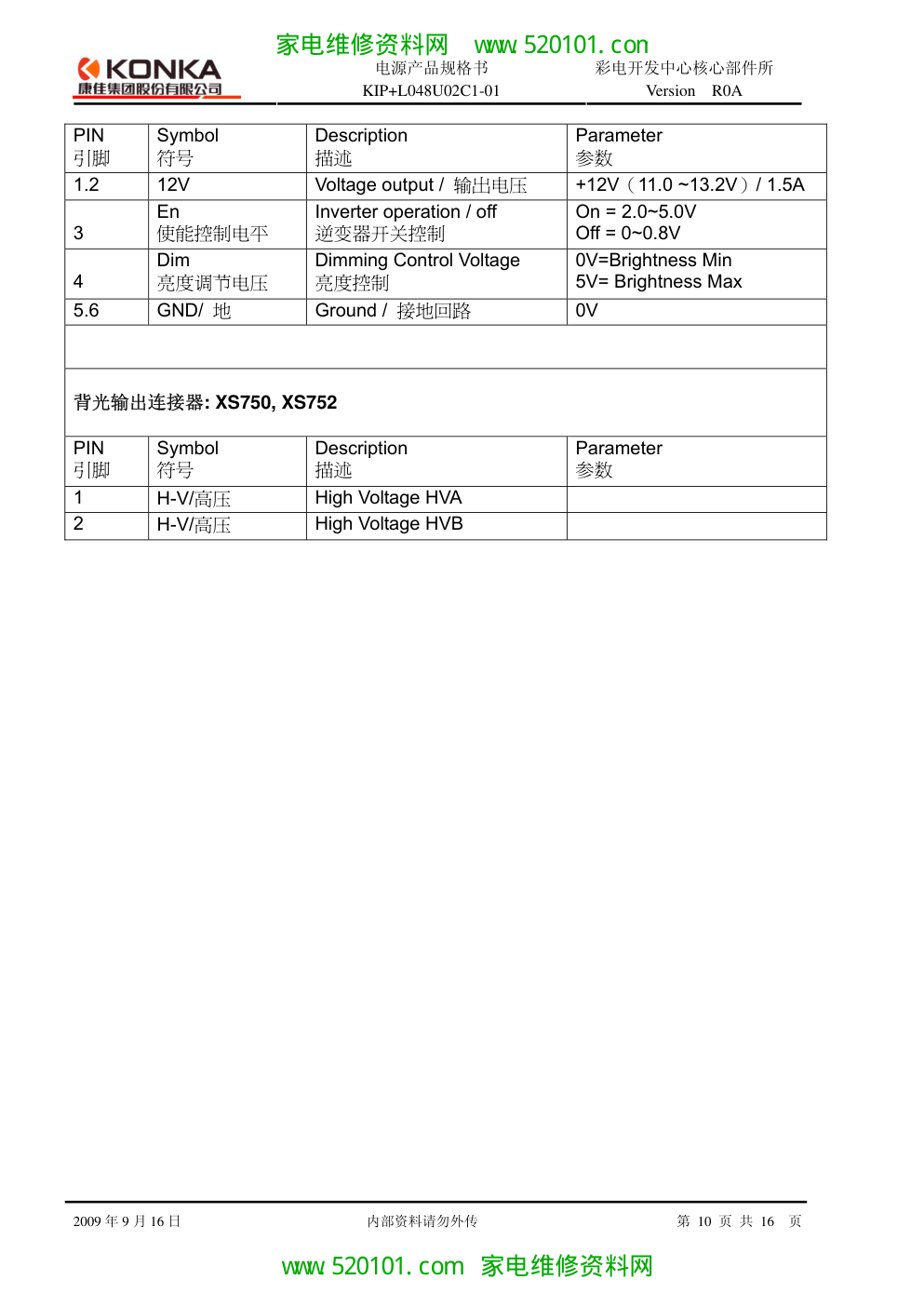

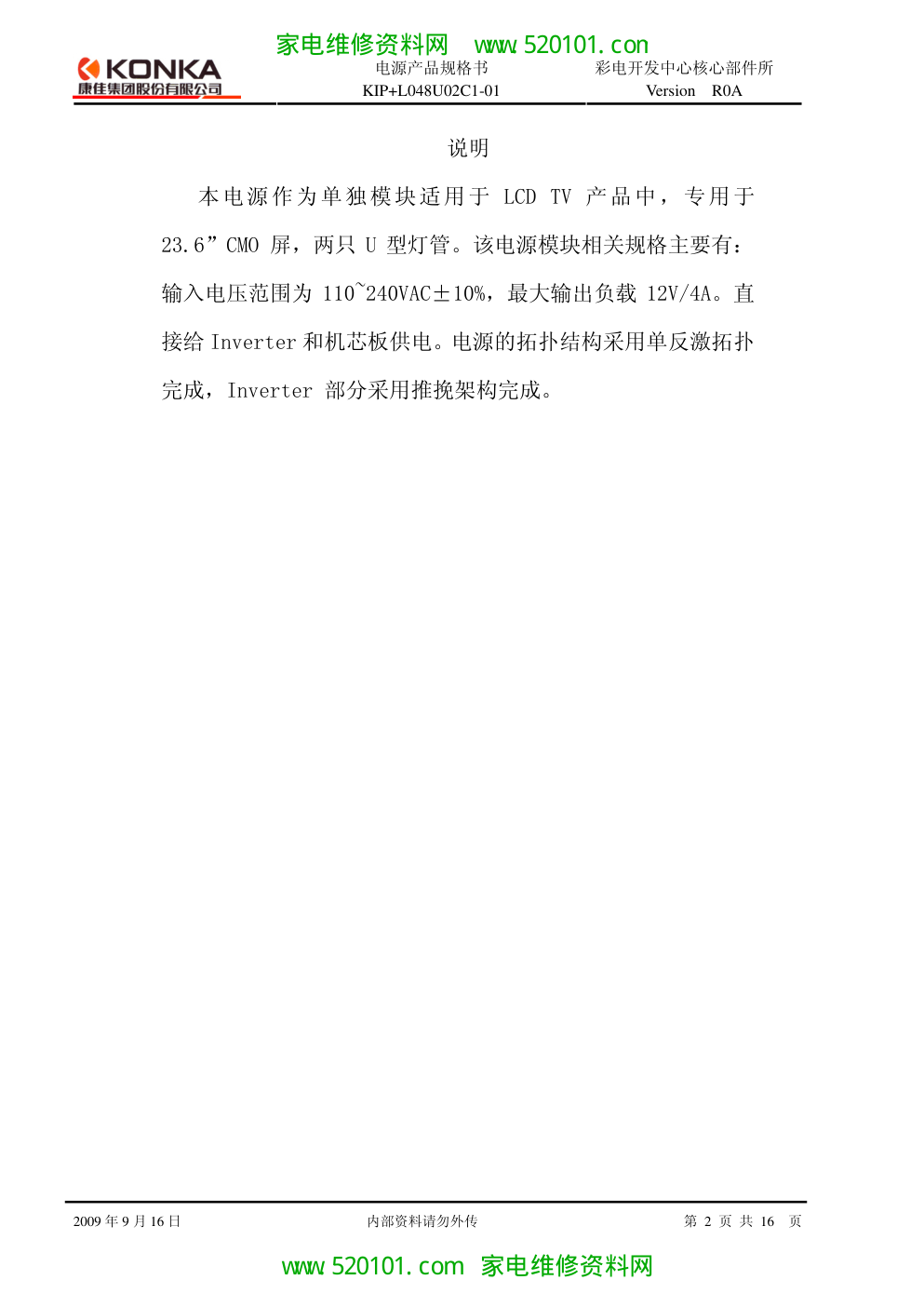

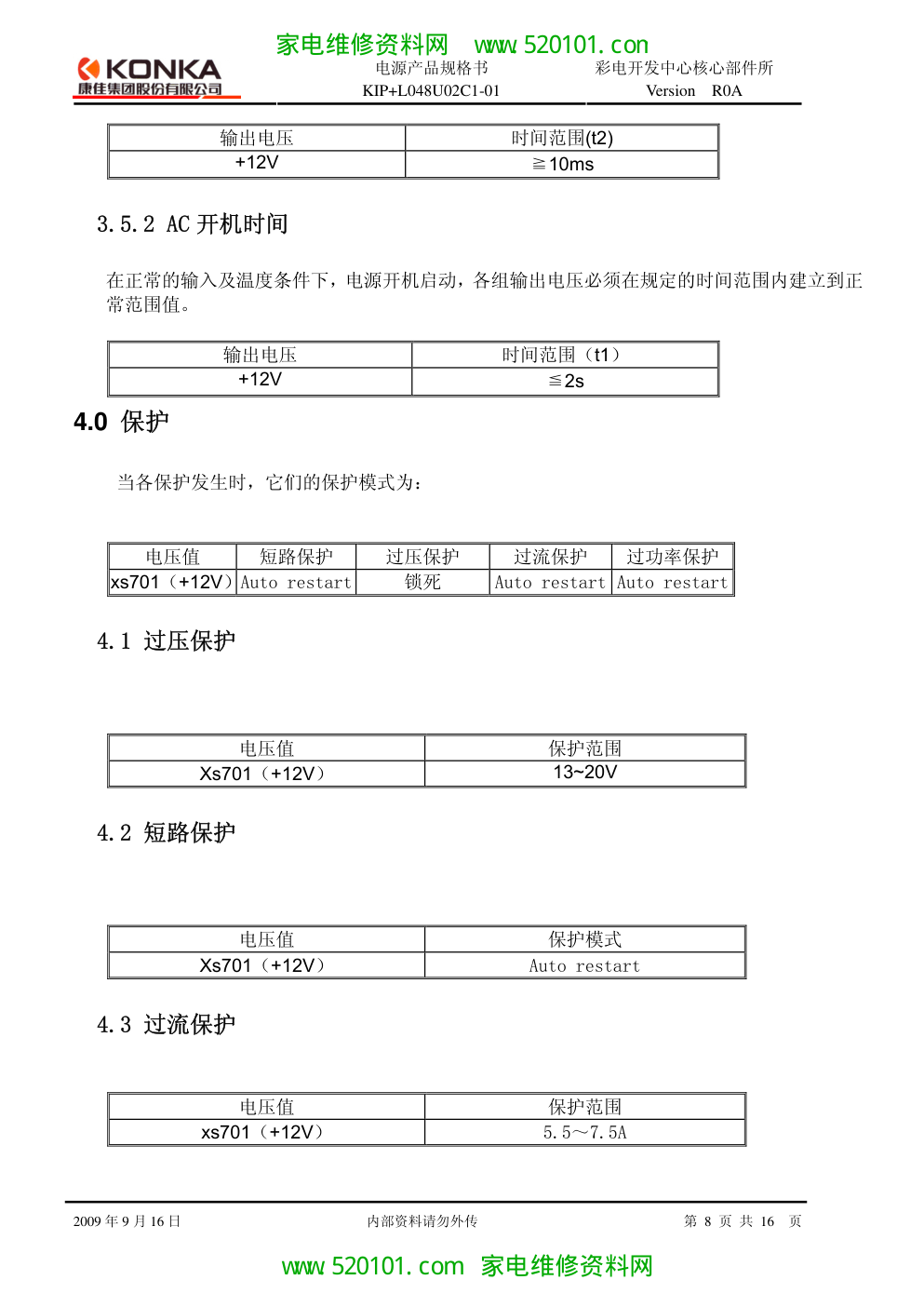

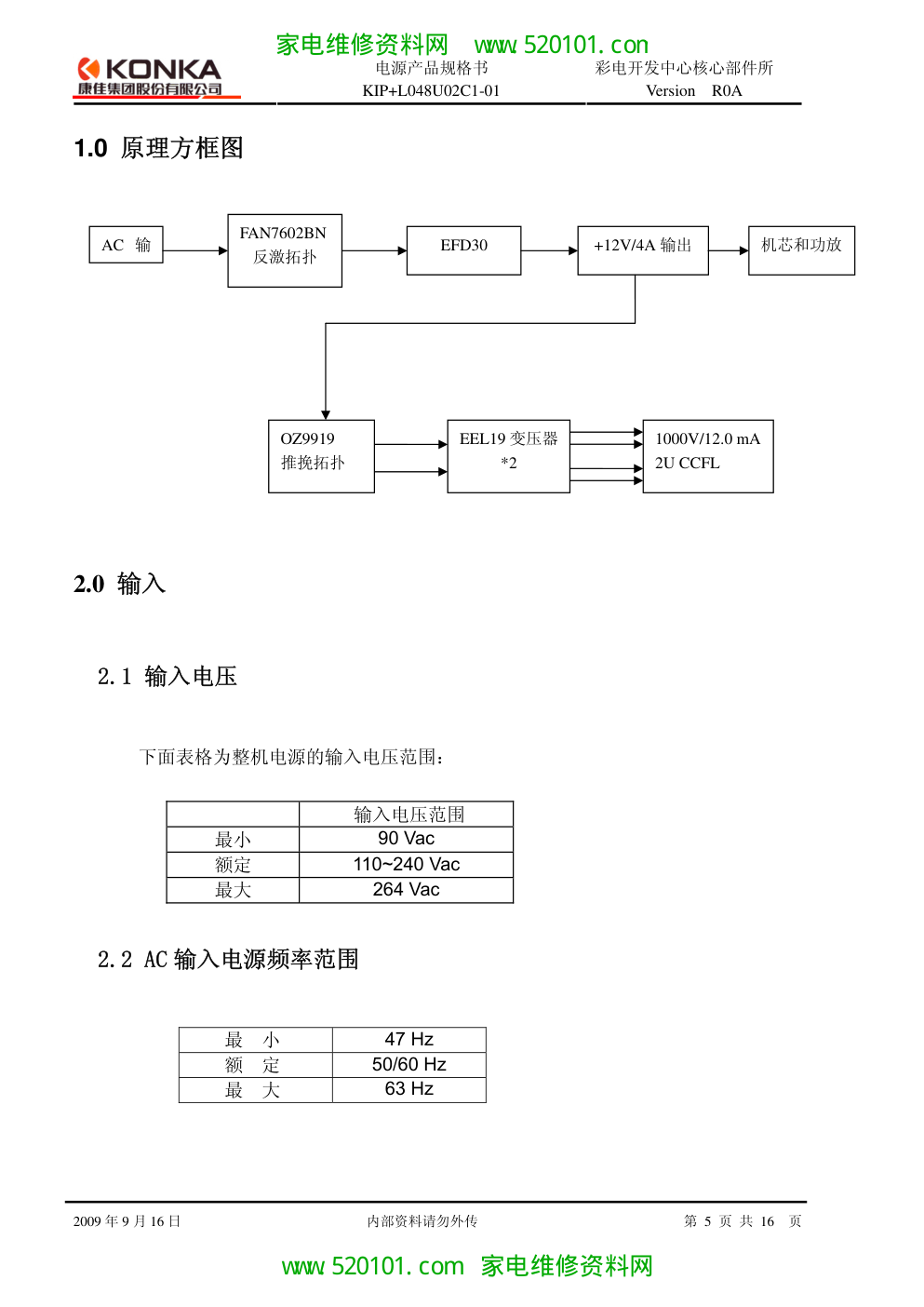

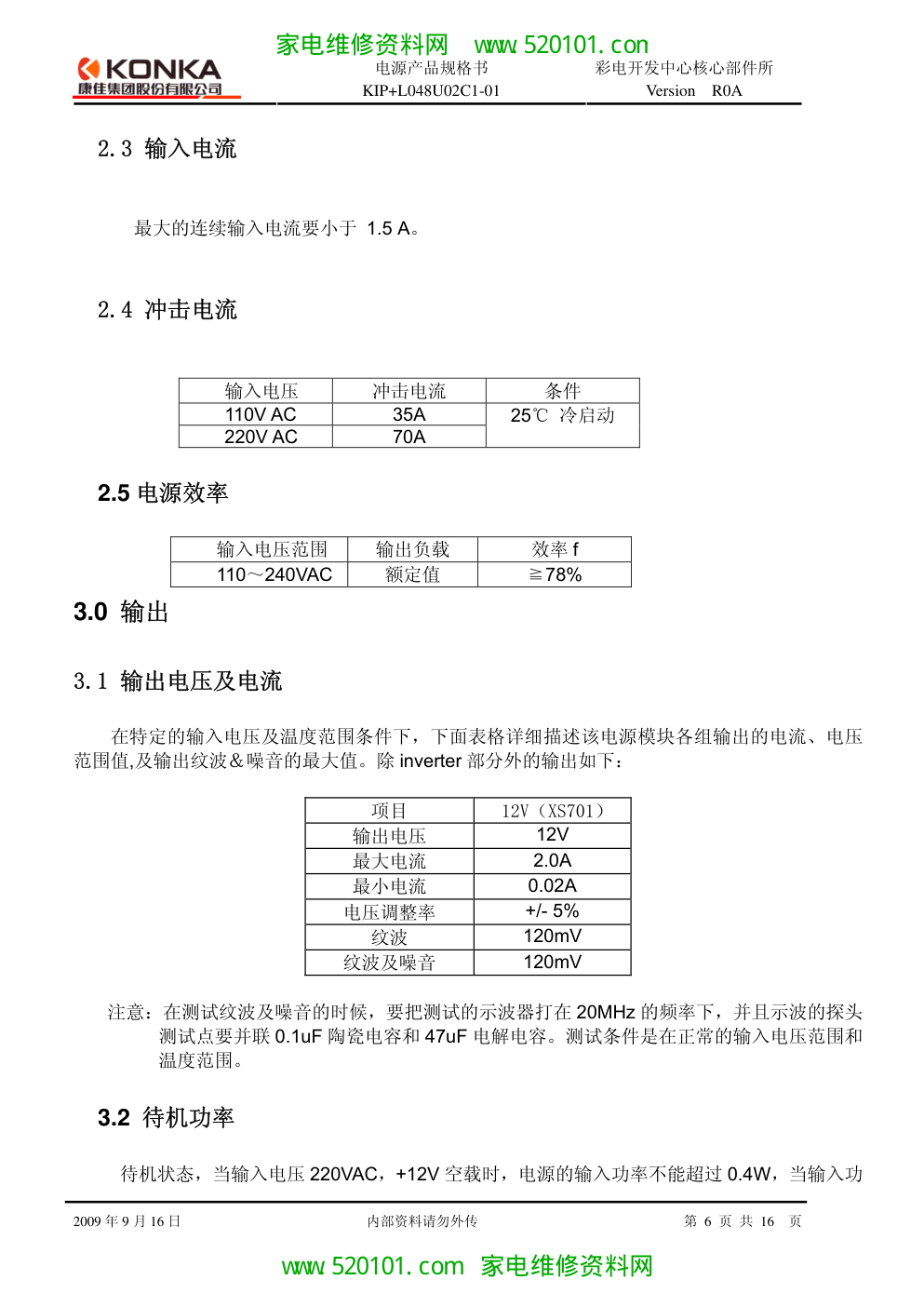

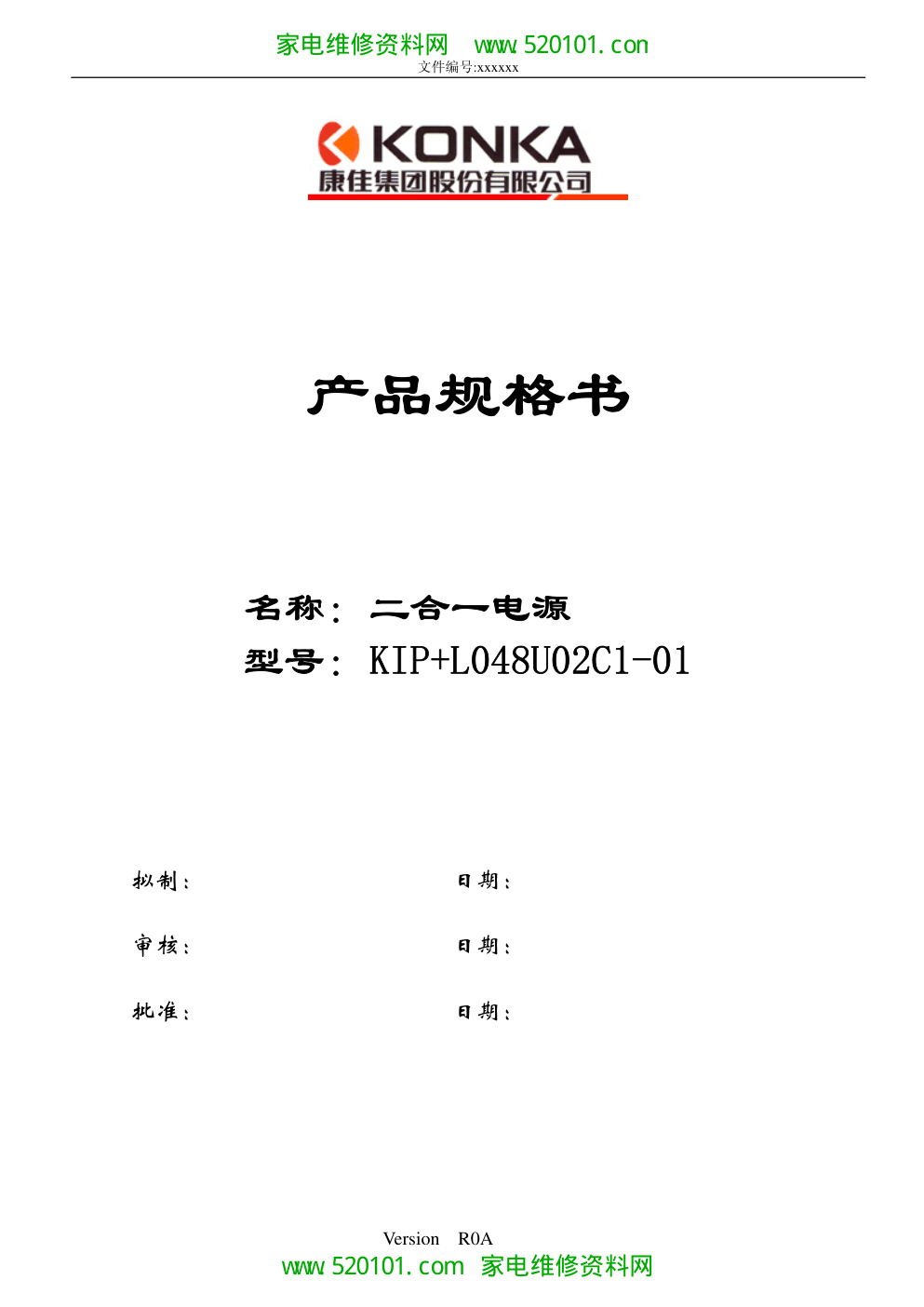

文件编号:xxxxxx 产品规格书 名称： 二合一电源 型号： KIP+L048U02C1-01 拟制： 日期： 审核： 日期： 批准： 日期： Version R0A 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 说明 本电源作为单独模块适用于 LCD TV 产品中，专用于 23.6”CMO 屏，两只 U 型灯管。该电源模块相关规格主要有： 输入电压范围为 110~240VAC±10%，最大输出负载 12V/4A。直 接给 Inverter 和机芯板供电。电源的拓扑结构采用单反激拓扑 完成，Inverter 部分采用推挽架构完成。 2009 年 9 月 16 日 内部资料请勿外传 第 2 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 修改记录 日期 版本 页数 修改内容 修改人 2008.08.09 R0A 2-14 首版 2009 年 9 月 16 日 内部资料请勿外传 第 3 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 目录 1.0 原理方框图 ...........................................................................................................................................5 2.0 输入........................................................................................................................................................5 2.1 输入电压.............................................................................................................................................5 2.2 AC输入电源频率范围........................................................................................................................5 2.3 输入电流.............................................................................................................................................6 2.4 冲击电流.............................................................................................................................................6 2.5 电源效率.............................................................................................................................................6 3.0 输出 .......................................................................................................................................................6 3.1 输出电压及电流.................................................................................................................................6 3.2 待机功率 ............................................................................................................................................6 3.3 空载运行.............................................................................................................................................7 3.4 动态负载特性 (STEP LOAD)...............................................................................................................7 3.5 开关机时序 ........................................................................................................................................7 3.5.1 关机保持时间..............................................................................................................................7 3.5.2 AC开机时间 .................................................................................................................................8 4.0 保护 .......................................................................................................................................................8 4.1 过压保护.............................................................................................................................................8 4.2 短路保护.............................................................................................................................................8 4.3 过流保护.............................................................................................................................................8 5.0 背光电气特性 .......................................................................................................................................9 6.0 插座引脚定义 .......................................................................................................................................9 7.0 环境 .....................................................................................................................................................11 7.1 散热方式...........................................................................................................................................11 7.2 运行环境温度...................................................................................................................................11 7.3 运行环境湿度 ..................................................................................................................................11 7.4 存储温度...........................................................................................................................................11 7.5 存储湿度...........................................................................................................................................11 7.6 振动...................................................................................................................................................11 8.0 EMC和安规要求 .................................................................................................................................12 9.0 平均无故障时间 .................................................................................................................................12 10.0 机构尺寸...........................................................................................................................................13 11.0 原理图 .............................................................................................................................................14 12.0 PCB 图...........................................................................................................................................16 2009 年 9 月 16 日 内部资料请勿外传 第 4 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 1.0 原理方框图 AC 输 FAN7602BN 反激拓扑 EFD30 +12V/4A 输出 OZ9919 推挽拓扑 EEL19 变压器 *2 1000V/12.0 mA 2U CCFL 机芯和功放 2.0 输入 2.1 输入电压 下面表格为整机电源的输入电压范围： 输入电压范围 最小 90 Vac 额定 110~240 Vac 最大 264 Vac 2.2 AC 输入电源频率范围 最 小 47 Hz 额 定 50/60 Hz 最 大 63 Hz 2009 年 9 月 16 日 内部资料请勿外传 第 5 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 2.3 输入电流 最大的连续输入电流要小于 1.5 A。 2.4 冲击电流 输入电压 冲击电流 条件 110V AC 35A 220V AC 70A 25℃ 冷启动 2.5 电源效率 输入电压范围 输出负载 效率 f 110～240VAC 额定值 ≧78% 3.0 输出 3.1 输出电压及电流 在特定的输入电压及温度范围条件下，下面表格详细描述该电源模块各组输出的电流、电压 范围值,及输出纹波＆噪音的最大值。除 inverter 部分外的输出如下： 项目 12V（XS701） 输出电压 12V 最大电流 2.0A 最小电流 0.02A 电压调整率 +/- 5% 纹波 120mV 纹波及噪音 120mV 注意：在测试纹波及噪音的时候，要把测试的示波器打在 20MHz 的频率下，并且示波的探头 测试点要并联 0.1uF 陶瓷电容和 47uF 电解电容。测试条件是在正常的输入电压范围和 温度范围。 3.2 待机功率 待机状态，当输入电压 220VAC，+12V 空载时，电源的输入功率不能超过 0.4W，当输入功 2009 年 9 月 16 日 内部资料请勿外传 第 6 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 率为 0.5W 时，可接 10mA 负载；当 12V 所接负载为 50mA 时，输入功率不大于 1W。 3.3 空载运行 整机所有输出在空载条件下还能正常工作，并且不能出现如下现状： -电源在空载条件下启动，电源没有出现类似 hiccup 或不能启动现象。 -电源在空载条件下启动，输出的电压过冲不能超过总输出的 10%。 3.4 动态负载特性 (Step load) 在设定各组输出电流变化的范围，变化的时间和速率，然后再测试各组在电流变化过程中电压值 是否超额定范围。 负载变化 负载变化占 空比 负载变化速率 周期 动态电压范围 10%－90％ 50% 0.1 A/µsec. 10ms +/-10% 90%－10％ 50% 0.1 A/µsec. 10ms +/-10% 注意： 在测试动态纹波及噪音的时候，要把测试的示波器打在 20MHz 的频率下，并且示波器的探头测试 点要并联 0.1uF 陶瓷电容和 47uF 电解电容。测试条件在正常的输入电压范围和温度范围。 3.5 开关机时序 t1 t2 AC INPUT +12V OUTPUT 其中t1是开机时间，t2是关机时间。 3.5.1 关机保持时间 电源的正常运行时，输出负载在额定条件，然后电源断电，断电后各组输出电压必须最小保 持如下的时间 。 2009 年 9 月 16 日 内部资料请勿外传 第 7 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 输出电压 时间范围(t2) +12V ≧10ms 3.5.2 AC 开机时间 在正常的输入及温度条件下，电源开机启动，各组输出电压必须在规定的时间范围内建立到正 常范围值。 输出电压 时间范围（t1） +12V ≦2s 4.0 保护 当各保护发生时，它们的保护模式为： 电压值 短路保护 过压保护 过流保护 过功率保护 xs701（+12V） Auto restart 锁死 Auto restart Auto restart 4.1 过压保护 电压值 保护范围 Xs701（+12V） 13~20V 4.2 短路保护 电压值 保护模式 Xs701（+12V） Auto restart 4.3 过流保护 电压值 保护范围 xs701（+12V） 5.5～7.5A 2009 年 9 月 16 日 内部资料请勿外传 第 8 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 注明：不管 Inverter 断开还是工作， +12V 输出总功率在 5.5－7.5A 之间过流保护。 5.0 背光电气特性 该逆变器设计用于 CMO 23.6” 2U CCFL Station 位号 Item 项目 Symbol 符号 Test Conditions Min 最小值 Type 规格值 Max 最大值 Unit 单位 Output Current of inverter 背光板输出电流 Imax Vin=12V Von=2.0~5.0V Vbrit=5.0V 11.5 12.0 12.5 mA Output Voltage 背光板输出电压 Vworking Vin=12V Von=2.0~5.0V Vbrit=5.0V 1000 V Striking Voltage 启动电压 Vstr （Vrms） 1800 V Output Frequency 输出频率 Fpwm 46 48 50 KHz Striking Frequency 启动频率 Fstr -- 60 -- KHz XS750 ~ XS753 Protection time 开路保护 T Vin=12V Von=2.0~5.0V Vbrit=5V T0=0℃ -- 1.5 -- S Inverter output Efficiency 背光输出效率 EFF 效率 Vin=13.2V Von=2.0~5.0V Vbrit=5V T0=25℃ 75 % 6.0 插座引脚定义 控制信号连接器: XS701 2009 年 9 月 16 日 内部资料请勿外传 第 9 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A PIN 引脚 Symbol 符号 Description 描述 Parameter 参数 1.2 12V Voltage output / 输出电压 +12V（11.0 ~13.2V）/ 1.5A 3 En 使能控制电平 Inverter operation / off 逆变器开关控制 On = 2.0~5.0V Off = 0~0.8V 4 Dim 亮度调节电压 Dimming Control Voltage 亮度控制 0V=Brightness Min 5V= Brightness Max 5.6 GND/ 地 Ground / 接地回路 0V 背光输出连接器: XS750, XS752 PIN 引脚 Symbol 符号 Description 描述 Parameter 参数 1 H-V/高压 High Voltage HVA 2 H-V/高压 High Voltage HVB 2009 年 9 月 16 日 内部资料请勿外传 第 10 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 7.0 环境 7.1 散热方式 空气对流散热方式。 7.2 运行环境温度 输入电压 输出负载 温度范围 110-240VAC 额定负载 0-40°C 7.3 运行环境湿度 输入电压 输出负载 湿度范围 110-240VAC 额定负载 20%-85% 7.4 存储温度 -20°C to +85°C 7.5 存储湿度 5% to 95% 7.6 振动 Swept Sine 5-500-5 Hz 10 min. 2.4 Gpk 2009 年 9 月 16 日 内部资料请勿外传 第 11 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 8.0 EMC 和安规要求 Test item 测试项目 Test specification 测试规格 Test Standard 测试标准 EMI 电磁干扰 Conducted & Radiation Limits: Class B 传导和辐射限值依据：Class B GB13837 ESD 静电抗扰 Air 15 KV, Contact 8KV，Criteria B 隔空 15kV, 接触 8kV，标准 B IEC-61000-4-2 Safety 安规 Safety Distance, Safety Mark, Failure mode test, etc 安全间距，安全标示，故障试验等 GB8898：2001, IEC60065：1998 Hi Pot Test 抗电强度测试 Primary to secondary/ 初级到次级: 3000 Vac /50Hz or 4242 Vdc 1 min. Trip current <10mA GB8898：2001, IEC60065：1998 Insulation: 绝缘性能 Input to output resistance ≥ 4M ohm, room temperature 室温环境下输入到输出绝缘阻抗要大于 4M ohm GB8898：2001, IEC60065：1998 9.0 平均无故障时间 MTBF 计算方法： TBD 2009 年 9 月 16 日 内部资料请勿外传 第 12 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 10.0 MECHANICAL DIMENSION/ 机构尺寸 2009 年 9 月 16 日 内部资料请勿外传 第 13 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 11.0 原理图 2009 年 9 月 16 日 内部资料请勿外传 第 14 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 2009 年 9 月 16 日 内部资料请勿外传 第 15 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网 电源产品规格书 彩电开发中心核心部件所 KIP+L048U02C1-01 Version R0A 12.0 PCB 图 2009 年 9 月 16 日 内部资料请勿外传 第 16 页 共 16 页 家电维修资料网 www. 520101. com www. 520101. com 家电维修资料网
