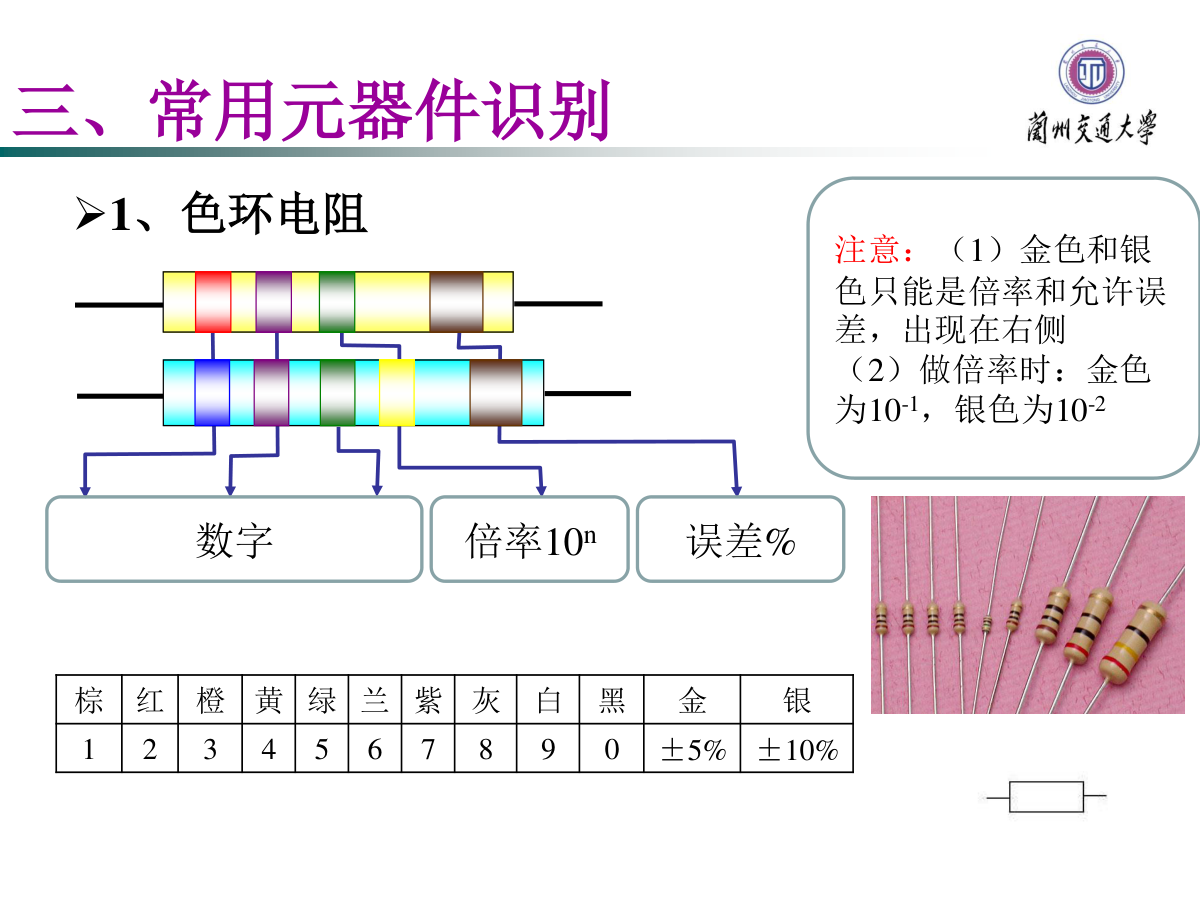

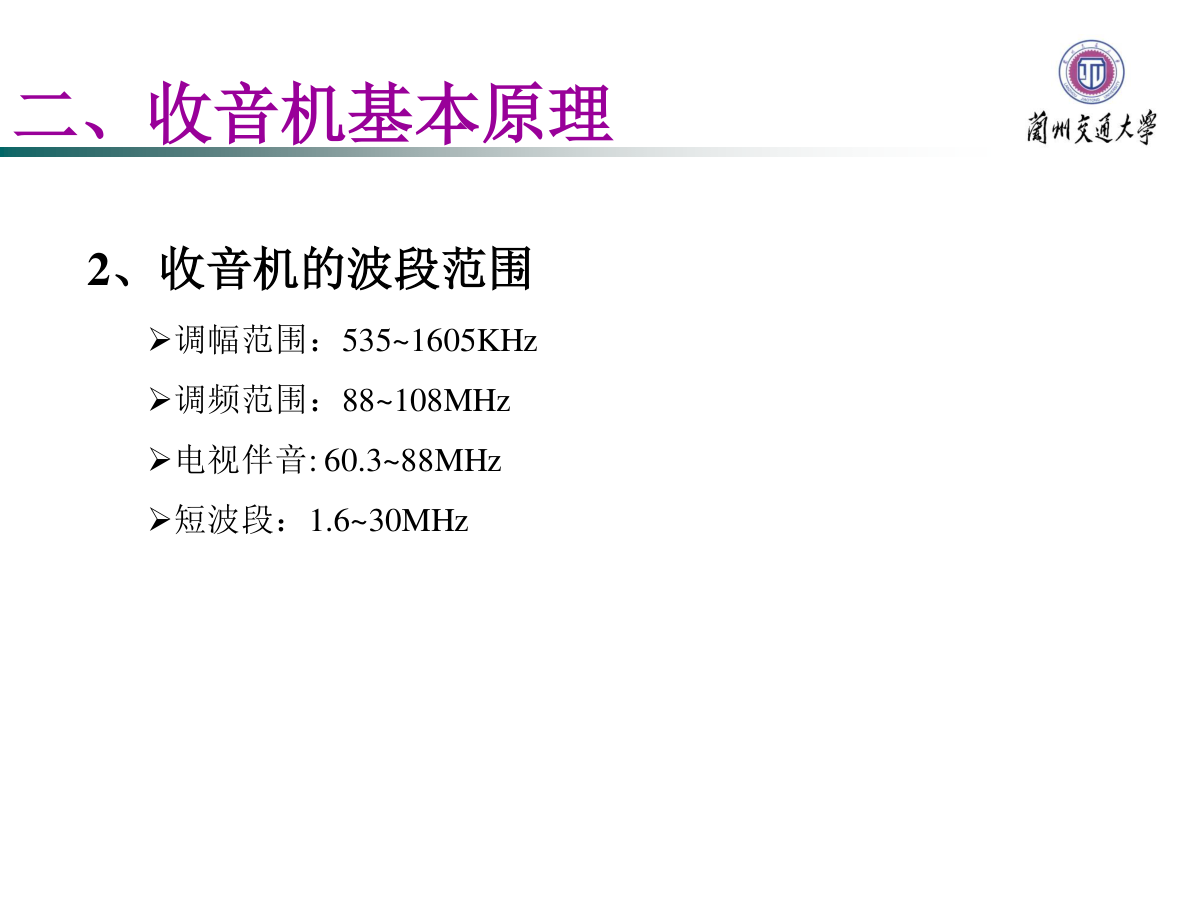

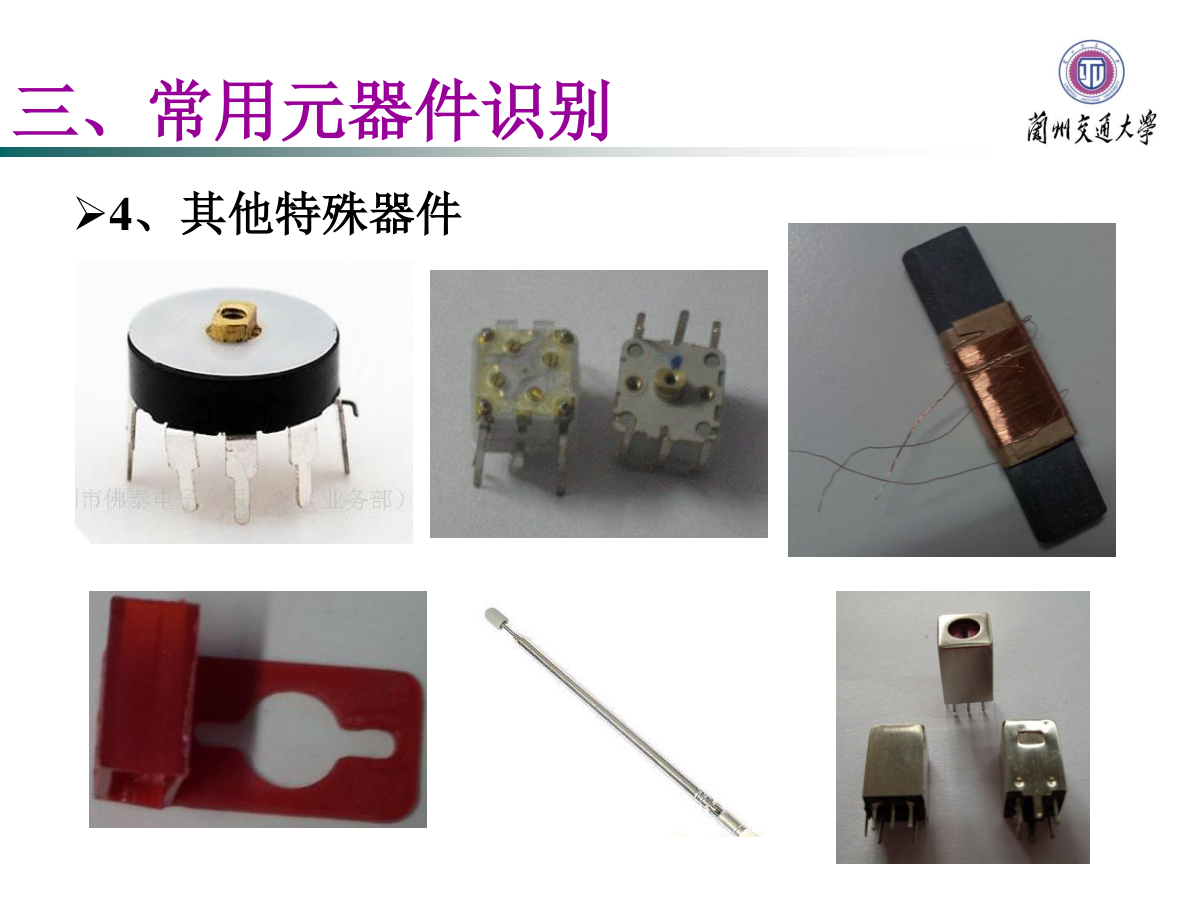

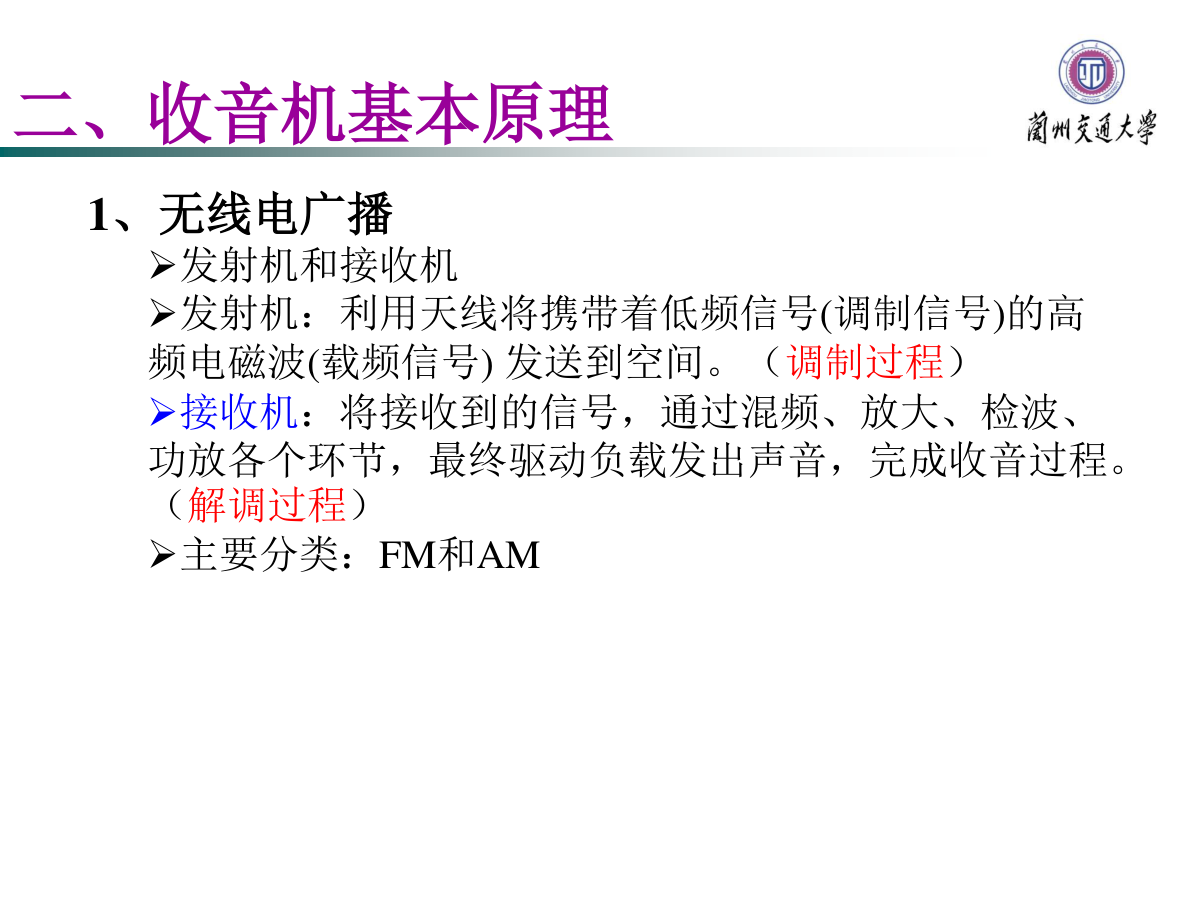

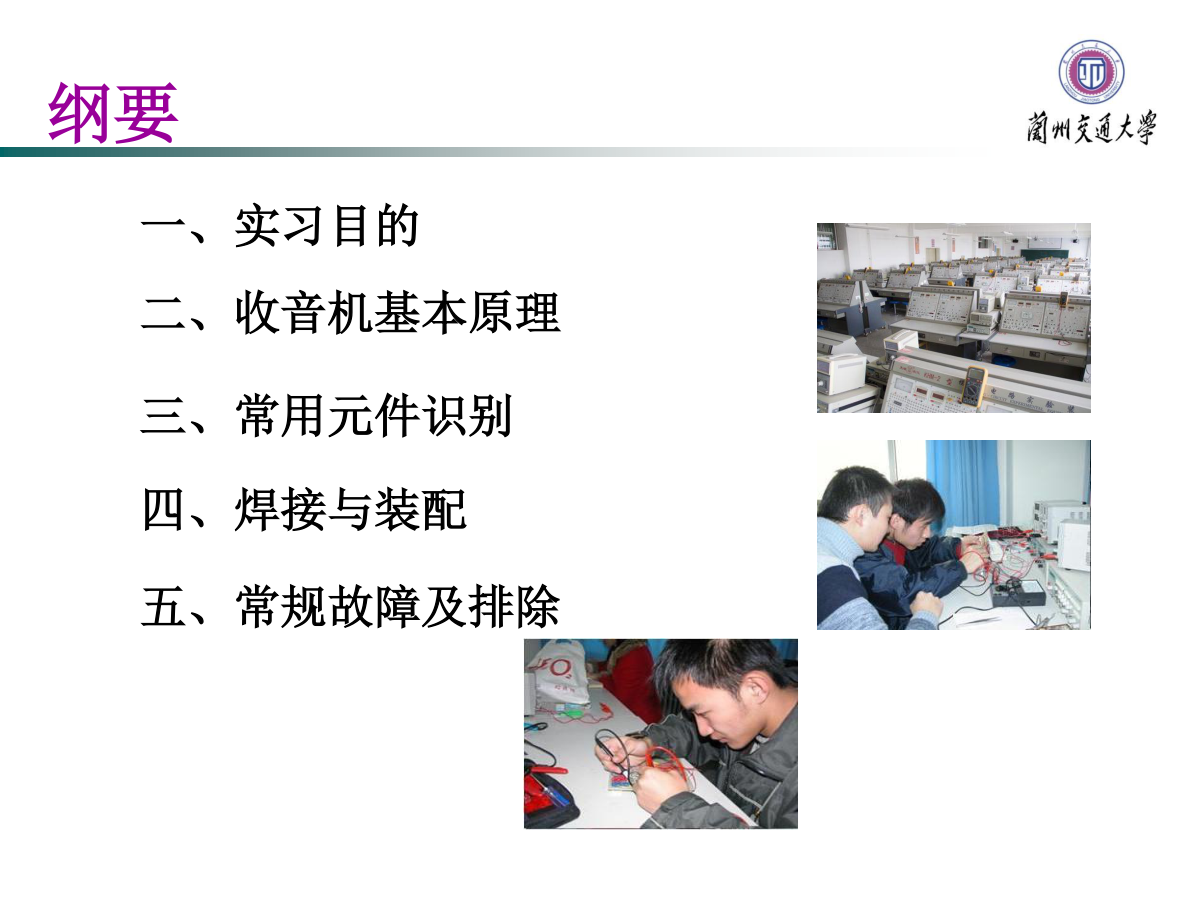

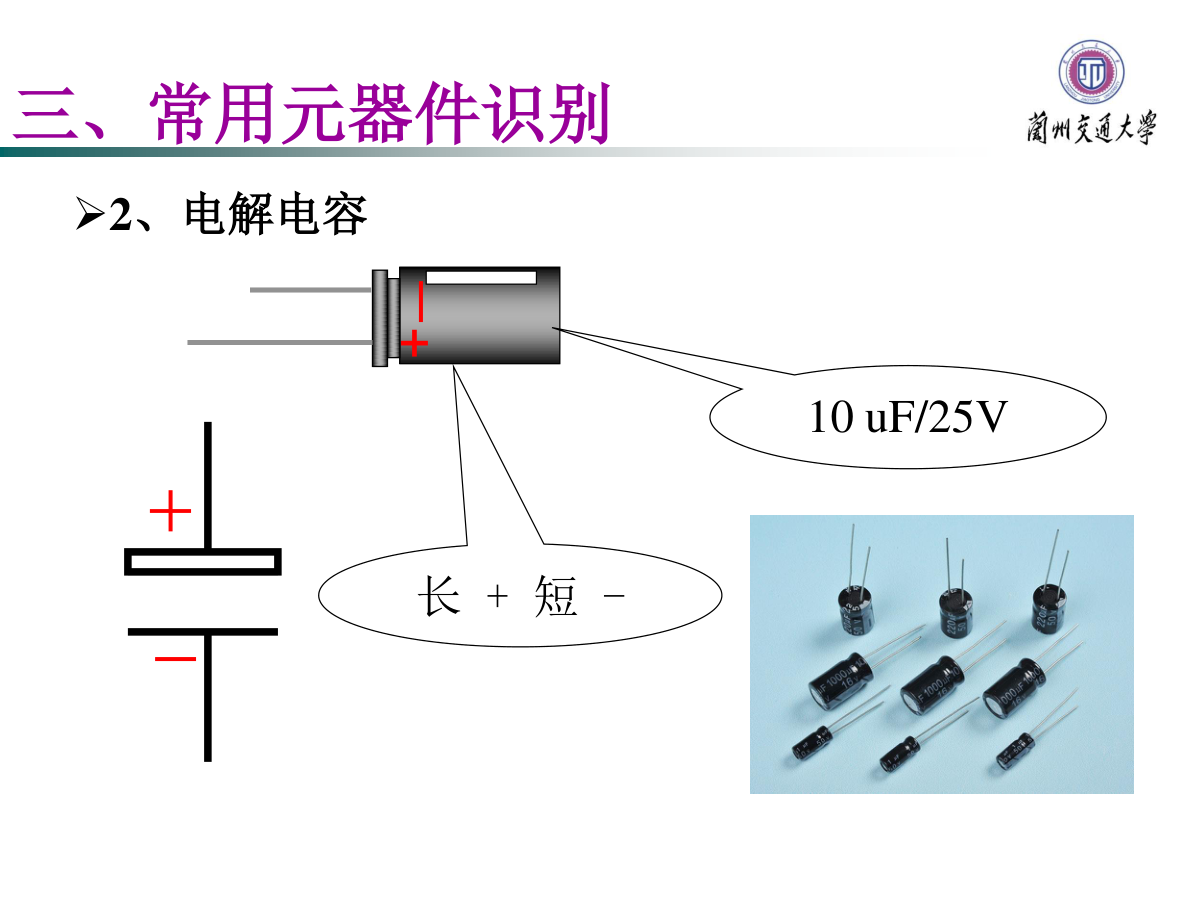

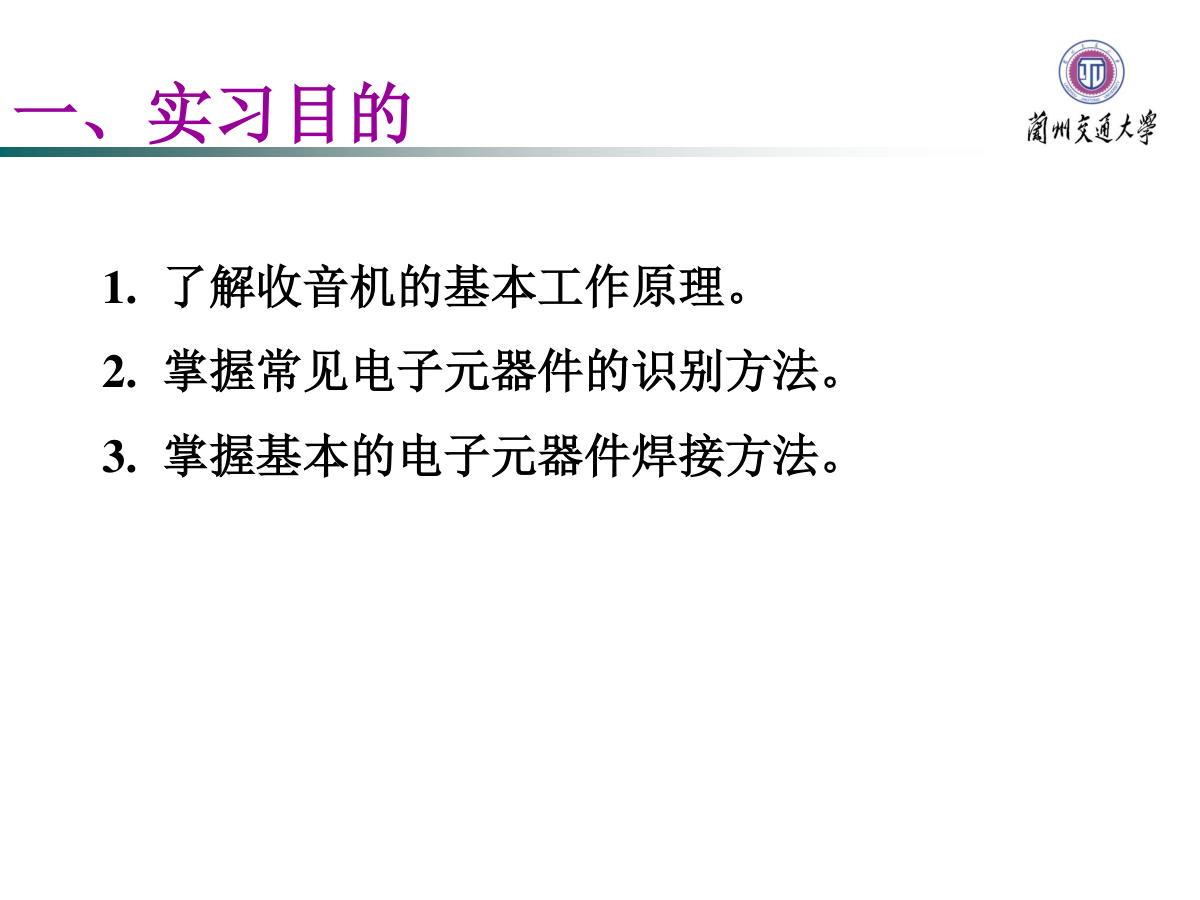

HX-203收音机焊接、组装与调试 《电子工艺实习》教学课件 国家级电工电子实验教学示范中心 纲要 一、实习目的 二、收音机基本原理 三、常用元件识别 五、常规故障及排除 四、焊接与装配 一、实习目的 1. 了解收音机的基本工作原理。 2. 掌握常见电子元器件的识别方法。 3. 掌握基本的电子元器件焊接方法。 二、收音机基本原理 1、无线电广播 发射机和接收机 发射机：利用天线将携带着低频信号(调制信号)的高 频电磁波(载频信号) 发送到空间。（调制过程） 接收机：将接收到的信号，通过混频、放大、检波、 功放各个环节，最终驱动负载发出声音，完成收音过程。 （解调过程） 主要分类：FM和AM 二、收音机基本原理 调谐回路，作用是选台，并将信号通过绕在磁 棒上的次级线圈耦合到变频级 u t 高频信号 u t 放大的中 频信号 u t 音频信号 u t 放大的音 频信号 u t 中频 信号 将高频调幅波变成中频调幅波，我国采用的中 频频率固定为465kHz。中频调频为10.7MHZ 将中频信号选频、放大。中频放大器为以LC谐 振回路为负载的窄带放大器，可有效抑制其他 信号。 将中频信号还原成音频信号电压。 音频放大和功率放大的作用是放 大音频信号以推动扬声器发声。 本振 输入 电路 变频 电路 中放 检波 音频 放大 功率 放大 鉴频 调 幅 信 号 处 理 二、收音机基本原理 2、收音机的波段范围 调幅范围：535~1605KHz 调频范围：88~108MHz 电视伴音: 60.3~88MHz 短波段：1.6~30MHz 三、常用元器件识别 1、色环电阻 棕 红 橙 黄 绿 兰 紫 灰 白 黑 金 银 1 2 3 4 5 6 7 8 9 0 ±5% ±10% 注意：（1）金色和银 色只能是倍率和允许误 差，出现在右侧 （2）做倍率时：金色 为10-1，银色为10-2 数字 倍率10n 误差% 三、常用元器件识别 2、电解电容 长 + 短 - －+ ＋ － 10 uF/25V 三、常用元器件识别 3、元片电容 第1、2位数字代表电容值 第3位数字为倍率10n 单位：pF 104:10 ×104pF 三、常用元器件识别 4、其他特殊器件 三、常用元器件识别 4、其他特殊器件 三、常用元器件识别 4、其他特殊器件 四、焊接与装配 1、元件引脚处理 直接从元件根将元 件脚弯制成形 错 用镊子夹住元件根部， 将元件脚弯制成形 yes 大约2 mm 镊子 四、焊接与装配 2、元件插放 四、焊接与装配 3、焊接方法 五步法 四、焊接与装配 4、PCB及装配 四、焊接与装配 4、PCB及装配 四、焊接与装配 5、注意事项 烙铁不用时一定要放置在烙铁架上。 烙铁不得长时间放置在同一个焊盘，以免烫坏。 所有元件均应位置正确、极性正确。 所有需焊接的原件从PCB正面放置，背面焊接。 先焊接四联，紧贴PCB表面，其它元件不得高于四联。 并按先小后大、先低后高的原则来焊接。 元件引脚不得高于芯片高度。 最终焊接和装配好的收音机，参考样机 五、常见故障及排除 故障分类 现象 排除方法 无声 检查IC及其他元件有无位置错误，虚 焊和搭焊 自激啸叫 检查C2（30）、C16（473） AM串音 不管在那个频率，始终有同 一电台信号 检查CF2（465K）（调换方向或更换 新的） 机振 音量开大时，喇叭发出“呜 呜”声，用耳机试听则没有 可能为T2（红）、T3（黄）、L1 （4.5T）、L2（3.5T）磁芯松动，可 用蜡封固 AM/FM 开关失灵 检查波段开关和C7（103）以及IC15 脚是否存在虚焊 AM无声 检查天线线圈、T2（1-3脚2.8Ω,4-6脚 0.4Ω） FM无声 检查L1、L2、CF1（10.7M二脚）、 CF4（10.7M三脚）和电阻R1（150） END 国家级电工电子实验教学示范中心 《电子工艺实习》教学课件
