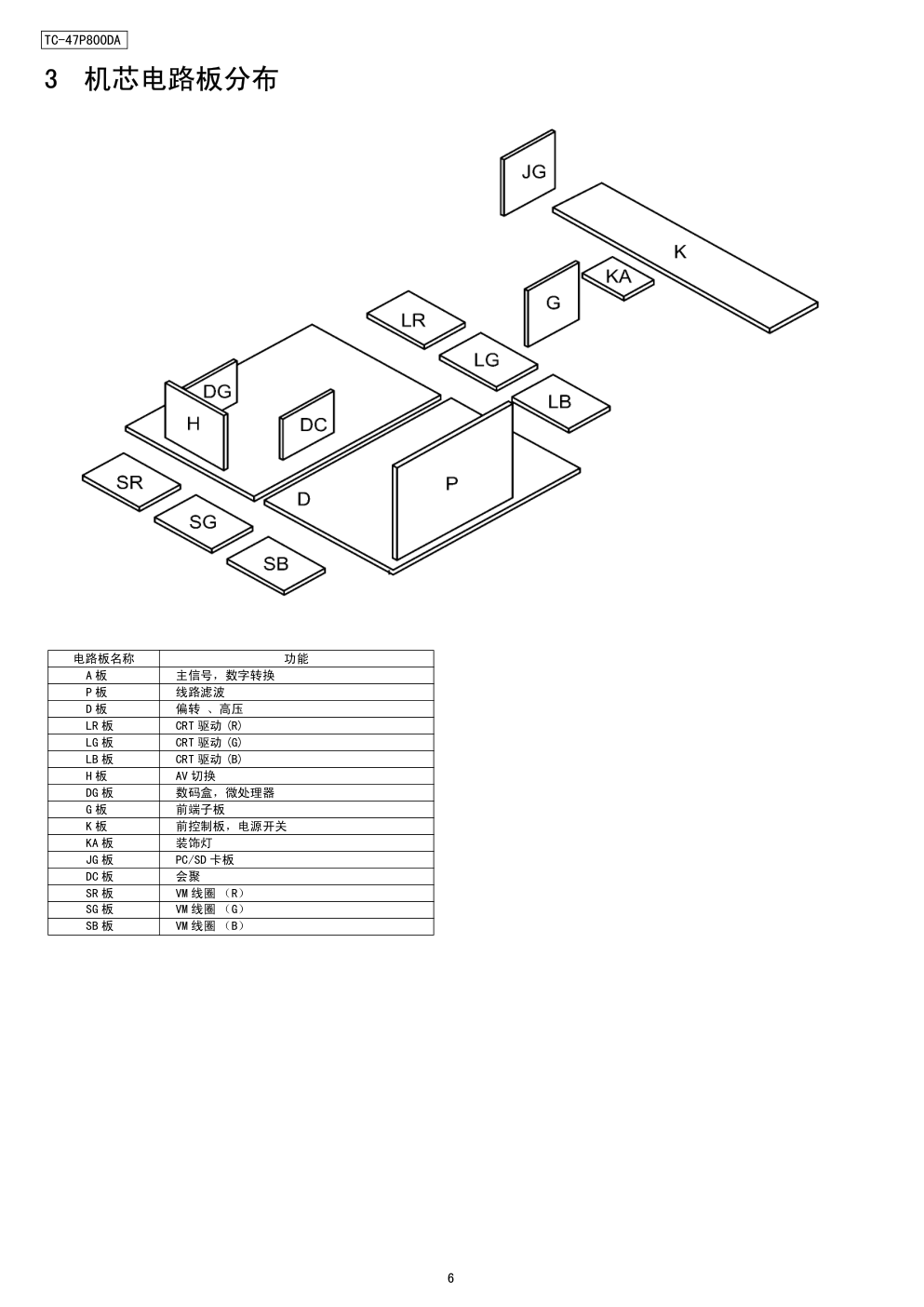

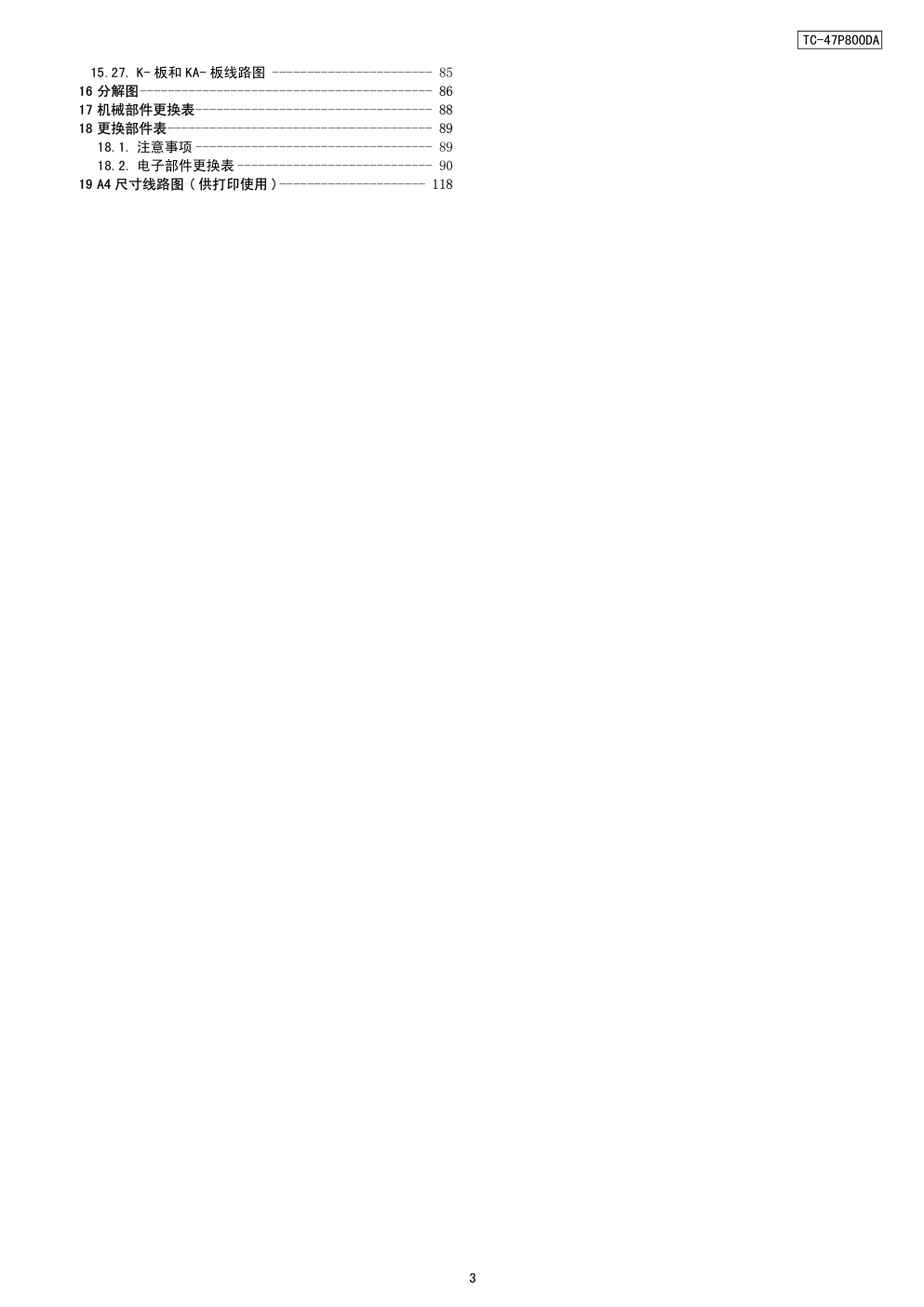

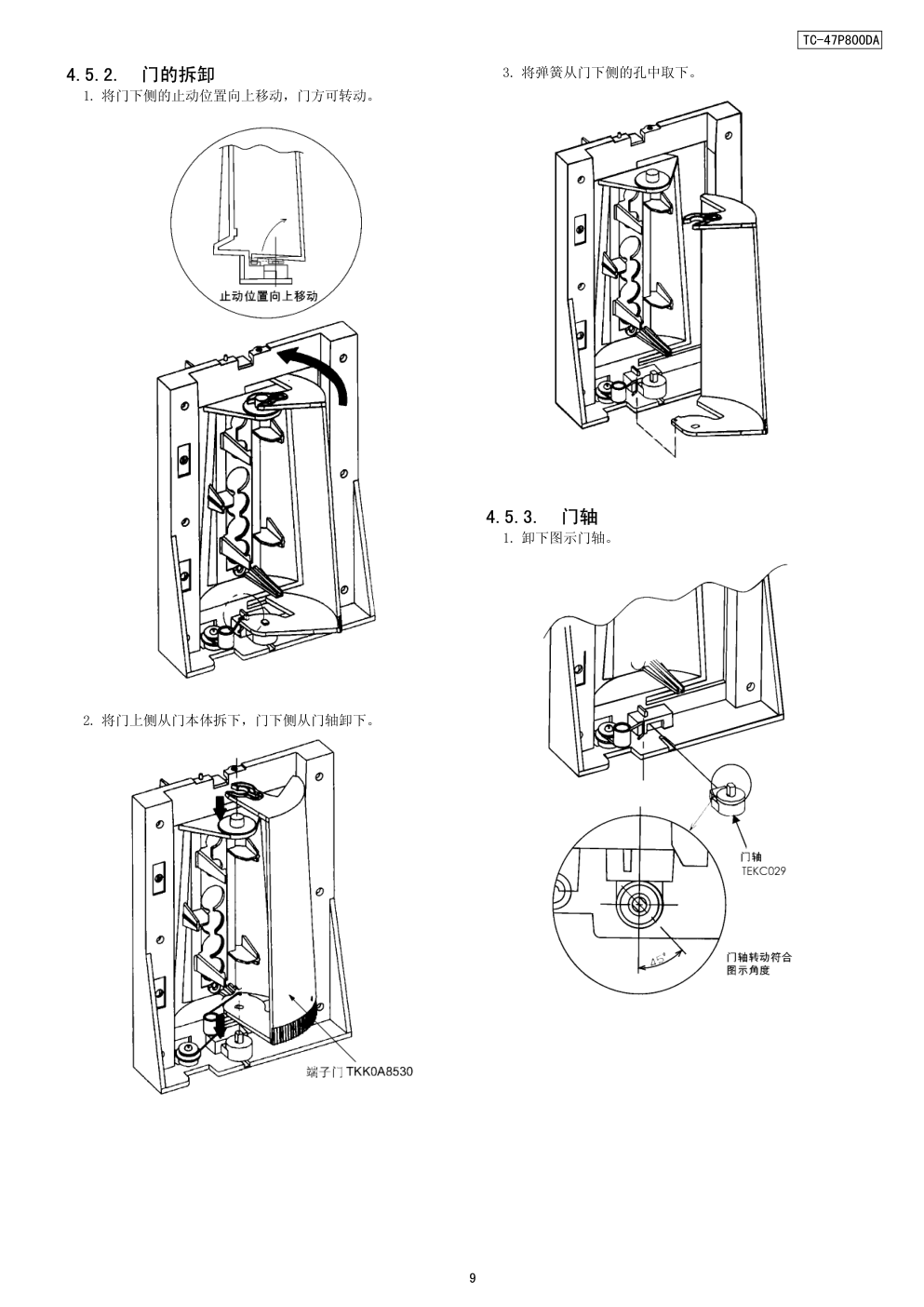

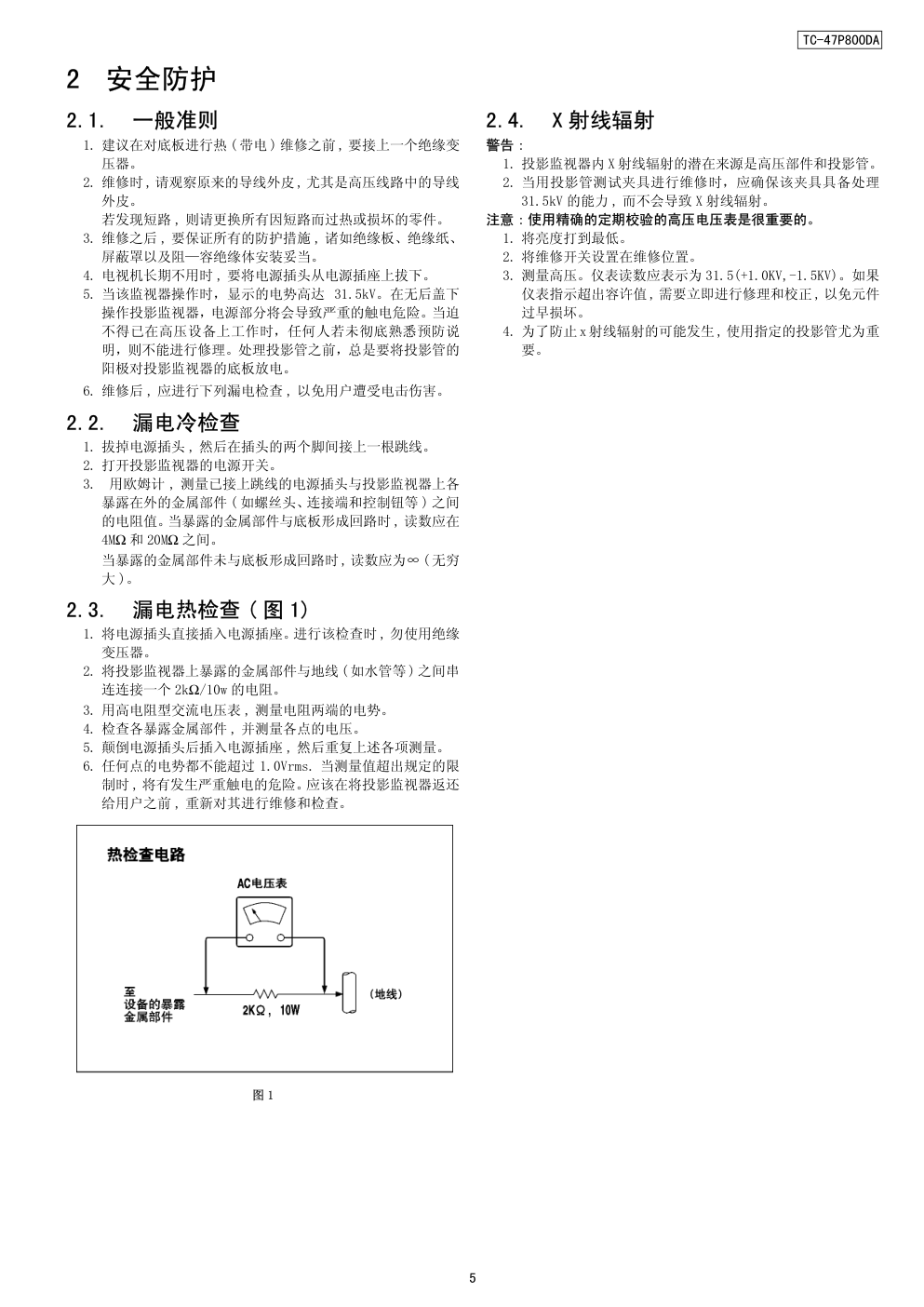

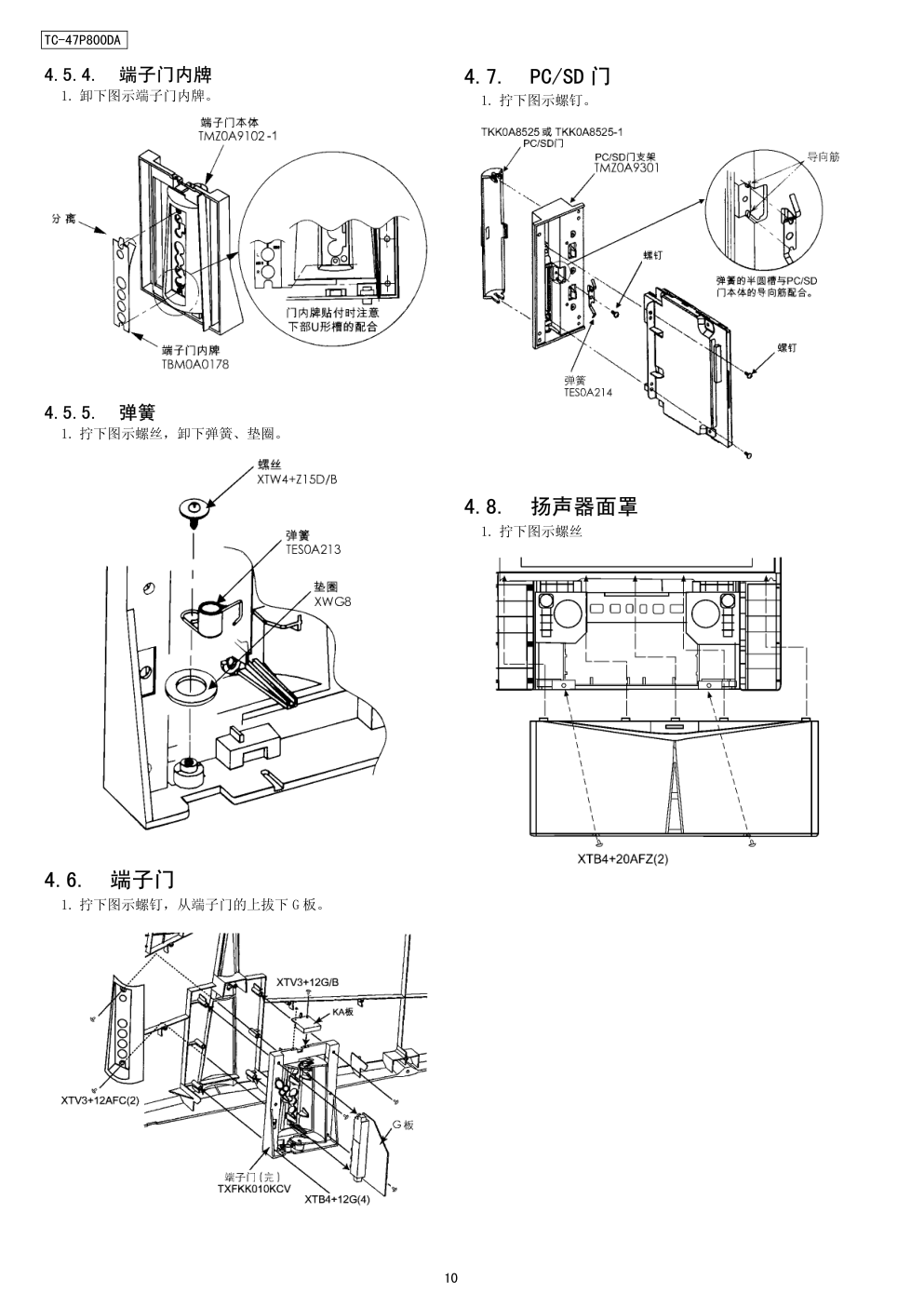

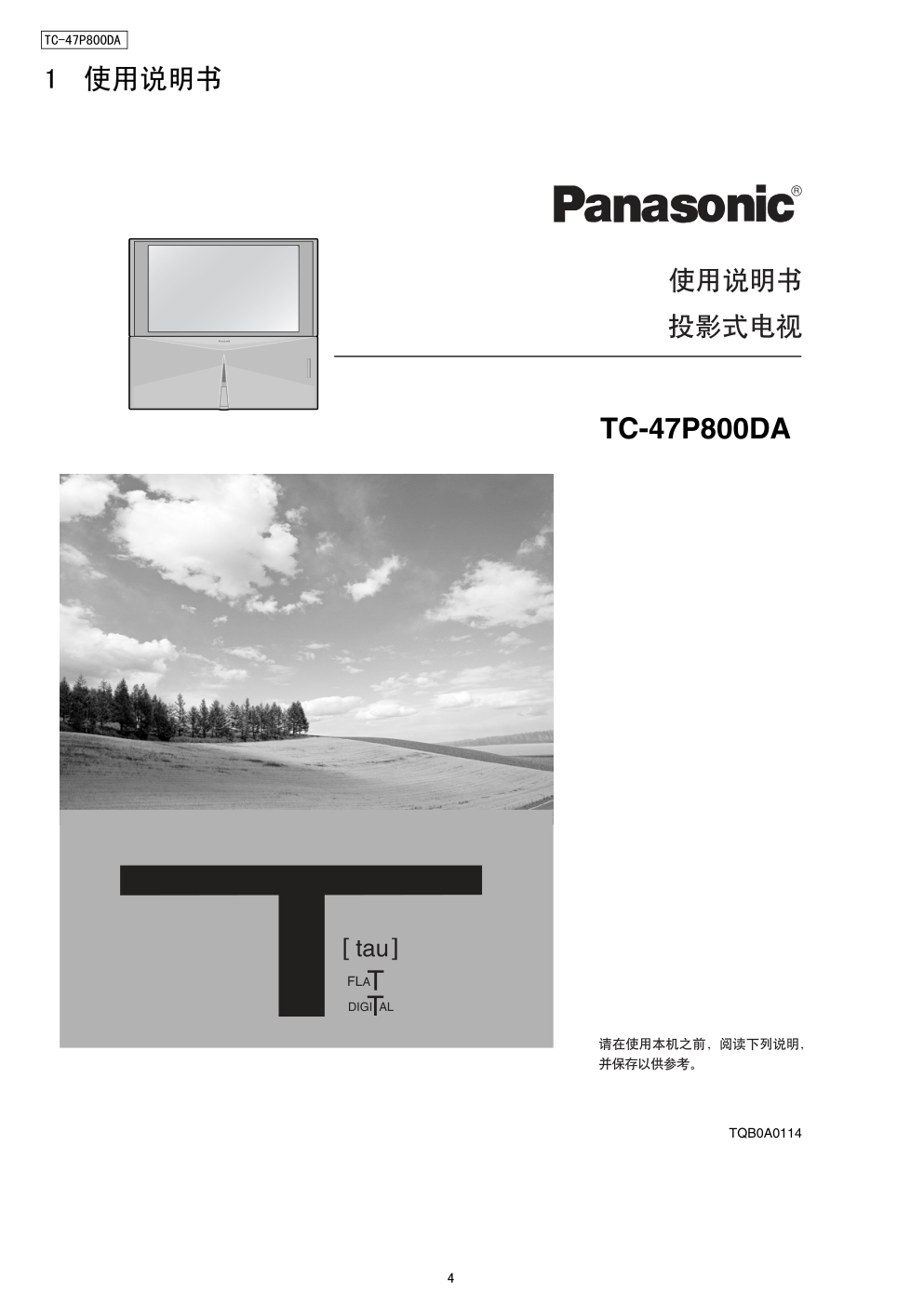

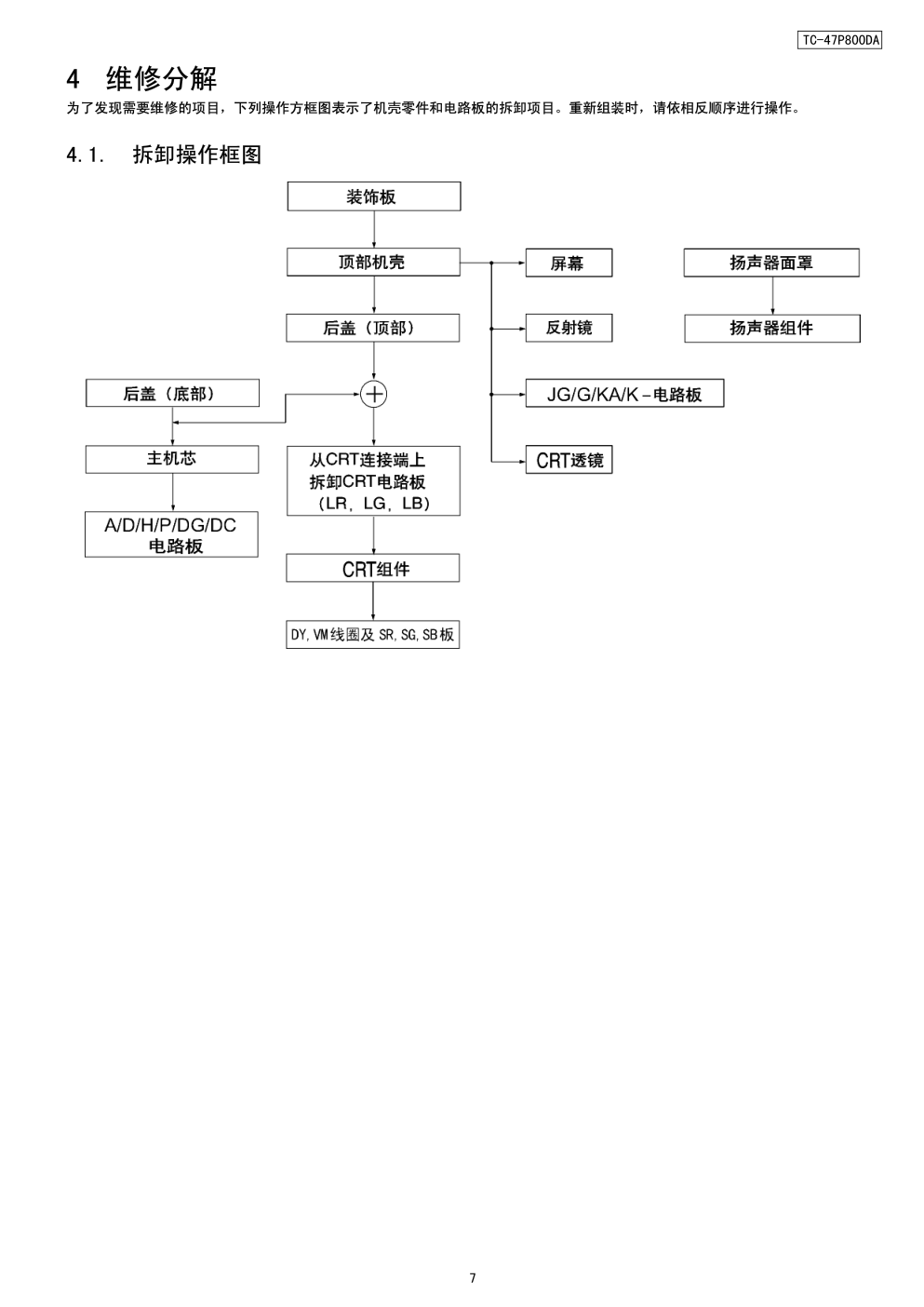

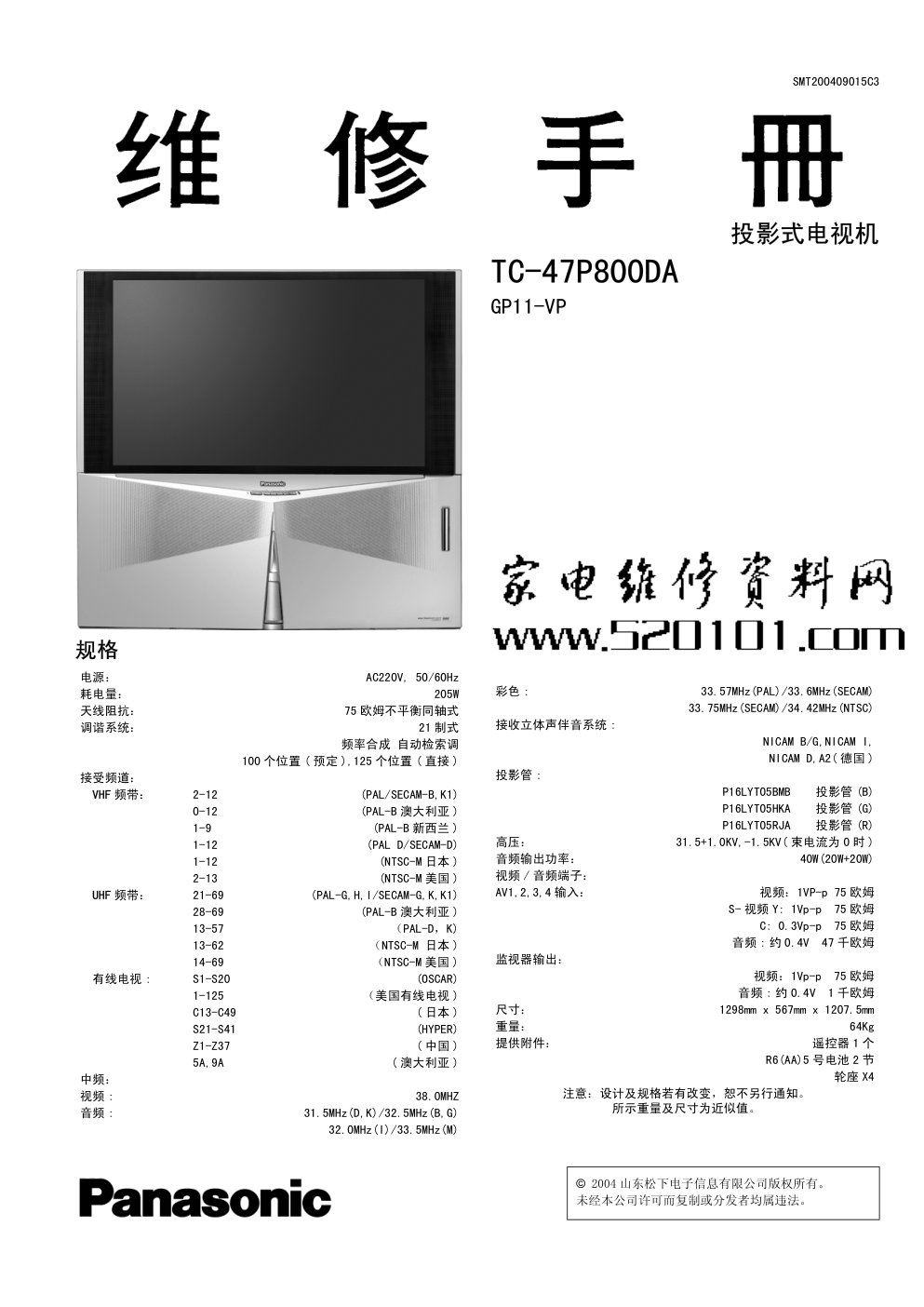

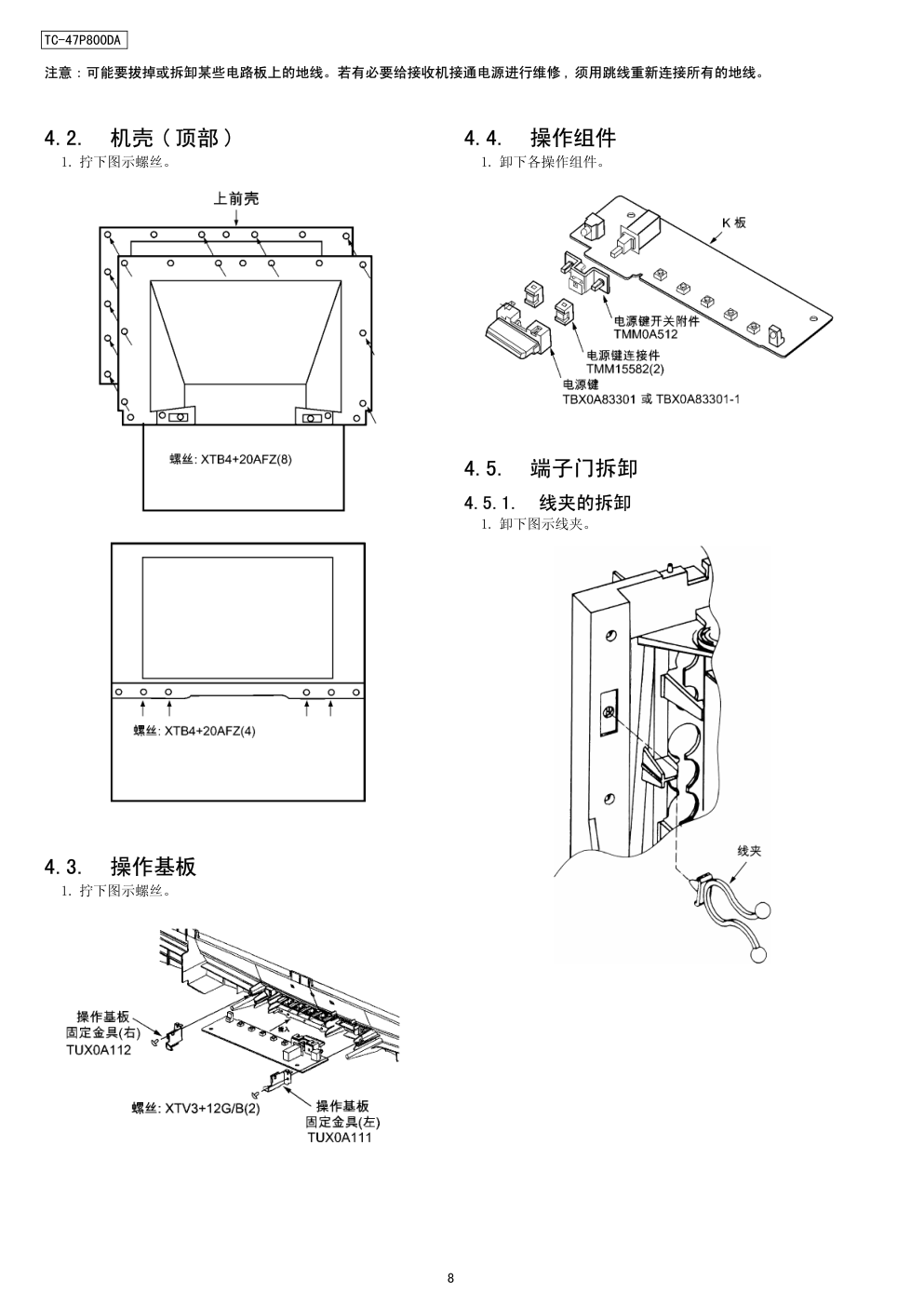

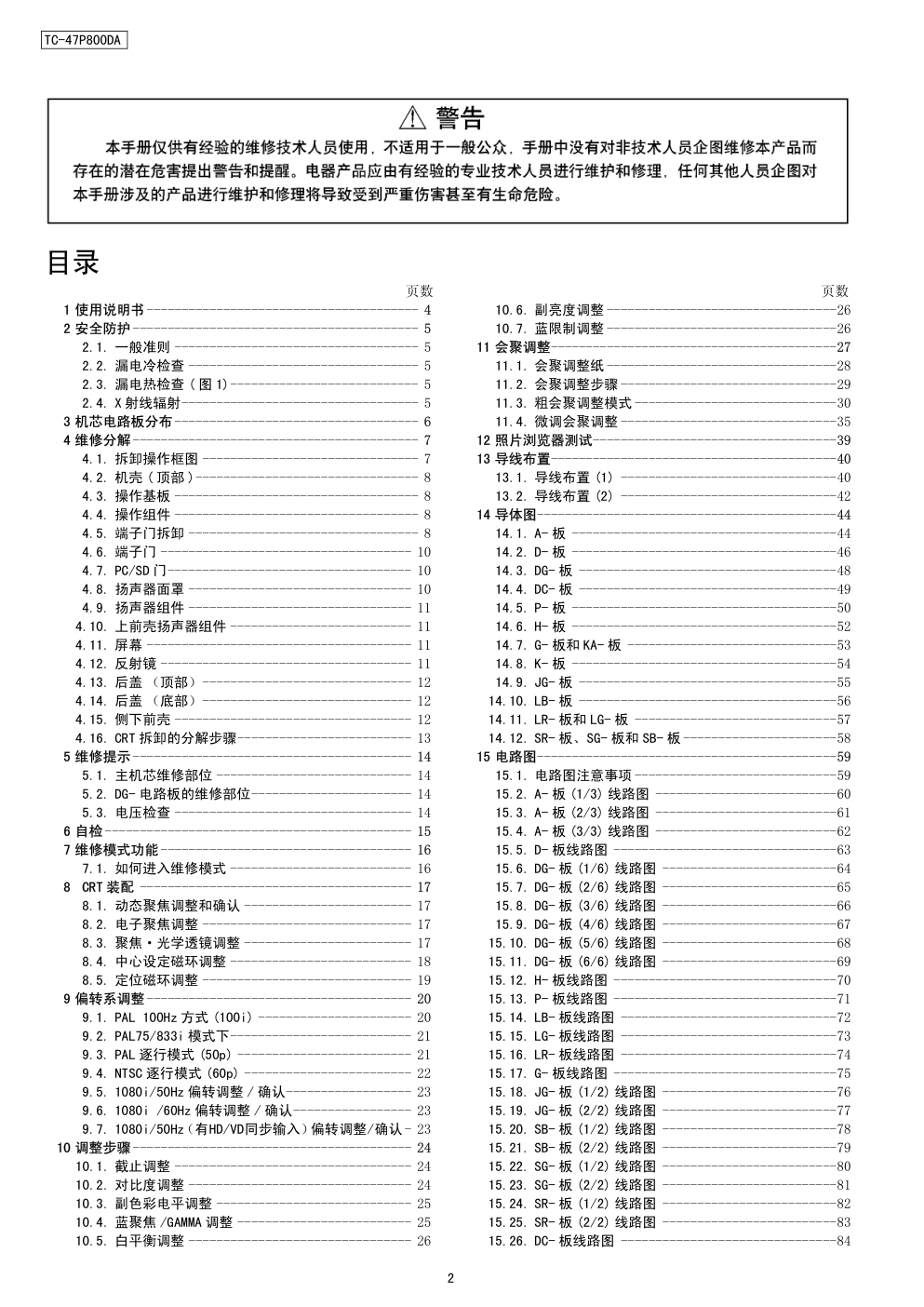

© 2004 山东松下电子信息有限公司版权所有。 未经本公司许可而复制或分发者均属违法。 SMT200409015C3 投影式电视机 TC-47P800DA GP11-VP 规格 电源： AC220V, 50/60Hz 耗电量： 205W 天线阻抗： 75 欧姆不平衡同轴式 调谐系统： 21 制式 频率合成 自动检索调 100 个位置 ( 预定 ),125 个位置 ( 直接 ) 接受频道： VHF 频带： 2-12 (PAL/SECAM-B,K1) 0-12 (PAL-B 澳大利亚 ) 1-9 (PAL-B 新西兰 ) 1-12 (PAL D/SECAM-D) 1-12 (NTSC-M 日本 ) 2-13 (NTSC-M 美国 ) UHF 频带： 21-69 (PAL-G,H,I/SECAM-G,K,K1) 28-69 (PAL-B 澳大利亚 ) 13-57 （PAL-D，K) 13-62 （NTSC-M 日本 ) 14-69 （NTSC-M 美国 ) 有线电视 : S1-S20 (OSCAR) 1-125 （美国有线电视 ) C13-C49 ( 日本 ) S21-S41 (HYPER) Z1-Z37 ( 中国 ) 5A,9A ( 澳大利亚 ) 中频： 视频 : 38.0MHZ 音频 : 31.5MHz(D,K)/32.5MHz(B,G) 32.0MHz(I)/33.5MHz(M) 彩色 : 33.57MHz(PAL)/33.6MHz(SECAM) 33.75MHz(SECAM)/34.42MHz(NTSC) 接收立体声伴音系统 : NICAM B/G,NICAM I, NICAM D,A2( 德国 ) 投影管 : P16LYT05BMB 投影管 (B) P16LYT05HKA 投影管 (G) P16LYT05RJA 投影管 (R) 高压： 31.5+1.0KV,-1.5KV( 束电流为 0 时 ) 音频输出功率： 40W(20W+20W) 视频 / 音频端子： AV1,2,3,4 输入： 视频：1VP-p 75 欧姆 S- 视频 Y: 1Vp-p 75 欧姆 C: 0.3Vp-p 75 欧姆 音频 : 约 0.4V 47 千欧姆 监视器输出： 视频：1Vp-p 75 欧姆 音频 : 约 0.4V 1 千欧姆 尺寸： 1298mm x 567mm x 1207.5mm 重量： 64Kg 提供附件： 遥控器 1 个 R6(AA)5 号电池 2 节 轮座 X4 注意：设计及规格若有改变，恕不另行通知。 所示重量及尺寸为近似值。 TC-47P800DA 2 目录 页数 页数 1 使用说明书--------------------------------------- 4 2 安全防护----------------------------------------- 5 2.1. 一般准则 ----------------------------------- 5 2.2. 漏电冷检查 --------------------------------- 5 2.3. 漏电热检查 ( 图 1)--------------------------- 5 2.4. X 射线辐射---------------------------------- 5 3 机芯电路板分布----------------------------------- 6 4 维修分解----------------------------------------- 7 4.1. 拆卸操作框图 ------------------------------- 7 4.2. 机壳 ( 顶部 )-------------------------------- 8 4.3. 操作基板 ----------------------------------- 8 4.4. 操作组件 ----------------------------------- 8 4.5. 端子门拆卸 --------------------------------- 8 4.6. 端子门 ------------------------------------ 10 4.7. PC/SD 门----------------------------------- 10 4.8. 扬声器面罩 -------------------------------- 10 4.9. 扬声器组件 -------------------------------- 11 4.10. 上前壳扬声器组件 -------------------------- 11 4.11. 屏幕 -------------------------------------- 11 4.12. 反射镜 ------------------------------------ 11 4.13. 后盖 （顶部）------------------------------ 12 4.14. 后盖 （底部）------------------------------ 12 4.15. 侧下前壳 ---------------------------------- 12 4.16. CRT 拆卸的分解步骤------------------------- 13 5 维修提示---------------------------------------- 14 5.1. 主机芯维修部位 ---------------------------- 14 5.2. DG- 电路板的维修部位----------------------- 14 5.3. 电压检查 ---------------------------------- 14 6 自检-------------------------------------------- 15 7 维修模式功能------------------------------------ 16 7.1. 如何进入维修模式 -------------------------- 16 8 CRT 装配 --------------------------------------- 17 8.1. 动态聚焦调整和确认 ------------------------ 17 8.2. 电子聚焦调整 ------------------------------ 17 8.3. 聚焦·光学透镜调整 ------------------------ 17 8.4. 中心设定磁环调整 -------------------------- 18 8.5. 定位磁环调整 ------------------------------ 19 9 偏转系调整-------------------------------------- 20 9.1. PAL 100Hz 方式 (100i) ---------------------- 20 9.2. PAL75/833i 模式下-------------------------- 21 9.3. PAL 逐行模式 (50p) ------------------------- 21 9.4. NTSC 逐行模式 (60p) ------------------------ 22 9.5. 1080i/50Hz 偏转调整 / 确认------------------ 23 9.6. 1080i /60Hz 偏转调整 / 确认----------------- 23 9.7. 1080i/50Hz（有HD/VD同步输入）偏转调整/确认- 23 10 调整步骤---------------------------------------- 24 10.1. 截止调整 ---------------------------------- 24 10.2. 对比度调整 -------------------------------- 24 10.3. 副色彩电平调整 ---------------------------- 25 10.4. 蓝聚焦 /GAMMA 调整 ------------------------- 25 10.5. 白平衡调整 -------------------------------- 26 10.6. 副亮度调整 ---------------------------------26 10.7. 蓝限制调整 ---------------------------------26 11 会聚调整-----------------------------------------27 11.1. 会聚调整纸 ---------------------------------28 11.2. 会聚调整步骤 -------------------------------29 11.3. 粗会聚调整模式 -----------------------------30 11.4. 微调会聚调整 -------------------------------35 12 照片浏览器测试-----------------------------------39 13 导线布置-----------------------------------------40 13.1. 导线布置 (1) -------------------------------40 13.2. 导线布置 (2) -------------------------------42 14 导体图-------------------------------------------44 14.1. A- 板 --------------------------------------44 14.2. D- 板 --------------------------------------46 14.3. DG- 板 -------------------------------------48 14.4. DC- 板 -------------------------------------49 14.5. P- 板 --------------------------------------50 14.6. H- 板 --------------------------------------52 14.7. G- 板和 KA- 板 ------------------------------53 14.8. K- 板 --------------------------------------54 14.9. JG- 板 -------------------------------------55 14.10. LB- 板 -------------------------------------56 14.11. LR- 板和 LG- 板 -----------------------------57 14.12. SR- 板、SG- 板和 SB- 板 ----------------------58 15 电路图-------------------------------------------59 15.1. 电路图注意事项 -----------------------------59 15.2. A- 板 (1/3) 线路图 --------------------------60 15.3. A- 板 (2/3) 线路图 --------------------------61 15.4. A- 板 (3/3) 线路图 --------------------------62 15.5. D- 板线路图 --------------------------------63 15.6. DG- 板 (1/6) 线路图 -------------------------64 15.7. DG- 板 (2/6) 线路图 -------------------------65 15.8. DG- 板 (3/6) 线路图 -------------------------66 15.9. DG- 板 (4/6) 线路图 -------------------------67 15.10. DG- 板 (5/6) 线路图 -------------------------68 15.11. DG- 板 (6/6) 线路图 -------------------------69 15.12. H- 板线路图 --------------------------------70 15.13. P- 板线路图 --------------------------------71 15.14. LB- 板线路图 -------------------------------72 15.15. LG- 板线路图 -------------------------------73 15.16. LR- 板线路图 -------------------------------74 15.17. G- 板线路图 --------------------------------75 15.18. JG- 板 (1/2) 线路图 -------------------------76 15.19. JG- 板 (2/2) 线路图 -------------------------77 15.20. SB- 板 (1/2) 线路图 -------------------------78 15.21. SB- 板 (2/2) 线路图 -------------------------79 15.22. SG- 板 (1/2) 线路图 -------------------------80 15.23. SG- 板 (2/2) 线路图 -------------------------81 15.24. SR- 板 (1/2) 线路图 -------------------------82 15.25. SR- 板 (2/2) 线路图 -------------------------83 15.26. DC- 板线路图 -------------------------------84 TC-47P800DA 3 15.27. K- 板和 KA- 板线路图 ----------------------- 85 16 分解图------------------------------------------ 86 17 机械部件更换表---------------------------------- 88 18 更换部件表-------------------------------------- 89 18.1. 注意事项 ---------------------------------- 89 18.2. 电子部件更换表 ---------------------------- 90 19 A4 尺寸线路图 ( 供打印使用 )--------------------- 118 TC-47P800DA 4 1 使用说明书 TC-47P800DA TQB0A0114 TC-47P800DA 5 2 安全防护 2.1. 一般准则 1. 建议在对底板进行热 ( 带电 ) 维修之前 , 要接上一个绝缘变 压器。 2. 维修时 , 请观察原来的导线外皮 , 尤其是高压线路中的导线 外皮。 若发现短路 , 则请更换所有因短路而过热或损坏的零件。 3. 维修之后 , 要保证所有的防护措施 , 诸如绝缘板、绝缘纸、 屏蔽罩以及阻—容绝缘体安装妥当。 4. 电视机长期不用时 , 要将电源插头从电源插座上拔下。 5. 当该监视器操作时，显示的电势高达 31.5kV。在无后盖下 操作投影监视器，电源部分将会导致严重的触电危险。当迫 不得已在高压设备上工作时，任何人若未彻底熟悉预防说 明，则不能进行修理。处理投影管之前，总是要将投影管的 阳极对投影监视器的底板放电。 6. 维修后 , 应进行下列漏电检查 , 以免用户遭受电击伤害。 2.2. 漏电冷检查 1. 拔掉电源插头 , 然后在插头的两个脚间接上一根跳线。 2. 打开投影监视器的电源开关。 3. 用欧姆计 , 测量已接上跳线的电源插头与投影监视器上各 暴露在外的金属部件 ( 如螺丝头、连接端和控制钮等 ) 之间 的电阻值。当暴露的金属部件与底板形成回路时 , 读数应在 4MΩ 和 20MΩ 之间。 当暴露的金属部件未与底板形成回路时 , 读数应为∞ ( 无穷 大 )。 2.3. 漏电热检查 ( 图 1) 1. 将电源插头直接插入电源插座。进行该检查时 , 勿使用绝缘 变压器。 2. 将投影监视器上暴露的金属部件与地线 ( 如水管等 ) 之间串 连连接一个 2kΩ/10w 的电阻。 3. 用高电阻型交流电压表 , 测量电阻两端的电势。 4. 检查各暴露金属部件 , 并测量各点的电压。 5. 颠倒电源插头后插入电源插座 , 然后重复上述各项测量。 6. 任何点的电势都不能超过 1.0Vrms. 当测量值超出规定的限 制时 , 将有发生严重触电的危险。应该在将投影监视器返还 给用户之前 , 重新对其进行维修和检查。 图 1 2.4. X 射线辐射 警告 : 1. 投影监视器内 X 射线辐射的潜在来源是高压部件和投影管。 2. 当用投影管测试夹具进行维修时，应确保该夹具具备处理 31.5kV 的能力 , 而不会导致 X 射线辐射。 注意 : 使用精确的定期校验的高压电压表是很重要的。 1. 将亮度打到最低。 2. 将维修开关设置在维修位置。 3. 测量高压。仪表读数应表示为 31.5(+1.0KV,-1.5KV)。如果 仪表指示超出容许值 , 需要立即进行修理和校正 , 以免元件 过早损坏。 4. 为了防止 x 射线辐射的可能发生 , 使用指定的投影管尤为重 要。 TC-47P800DA 6 3 机芯电路板分布 电路板名称 功能 A 板 主信号，数字转换 P 板 线路滤波 D 板 偏转 、高压 LR 板 CRT 驱动 (R) LG 板 CRT 驱动 (G) LB 板 CRT 驱动 (B) H 板 AV 切换 DG 板 数码盒，微处理器 G 板 前端子板 K 板 前控制板，电源开关 KA 板 装饰灯 JG 板 PC/SD 卡板 DC 板 会聚 SR 板 VM 线圈 （R） SG 板 VM 线圈 （G） SB 板 VM 线圈 （B） TC-47P800DA 7 4 维修分解 为了发现需要维修的项目，下列操作方框图表示了机壳零件和电路板的拆卸项目。重新组装时，请依相反顺序进行操作。 4.1. 拆卸操作框图 TC-47P800DA 8 注意 : 可能要拔掉或拆卸某些电路板上的地线。若有必要给接收机接通电源进行维修 , 须用跳线重新连接所有的地线。 4.2. 机壳 ( 顶部 ) 1. 拧下图示螺丝。 4.3. 操作基板 1. 拧下图示螺丝。 4.4. 操作组件 1. 卸下各操作组件。 4.5. 端子门拆卸 4.5.1. 线夹的拆卸 1. 卸下图示线夹。 TC-47P800DA 9 4.5.2. 门的拆卸 1. 将门下侧的止动位置向上移动，门方可转动。 2. 将门上侧从门本体拆下，门下侧从门轴卸下。 3. 将弹簧从门下侧的孔中取下。 4.5.3. 门轴 1. 卸下图示门轴。 TC-47P800DA 10 4.5.4. 端子门内牌 1. 卸下图示端子门内牌。 4.5.5. 弹簧 1. 拧下图示螺丝，卸下弹簧、垫圈。 4.6. 端子门 1. 拧下图示螺钉，从端子门的上拔下 G 板。 4.7. PC/SD 门 1. 拧下图示螺钉。 4.8. 扬声器面罩 1. 拧下图示螺丝 TC-47P800DA 11 4.9. 扬声器组件 1. 拧下图示螺丝。 4.10. 上前壳扬声器组件 1. 拧下图示螺丝。 4.11. 屏幕 1. 拧下 (14) 号螺丝。 4.12. 反射镜 1. 图示 TC-47P800DA 12 4.13. 后盖 （顶部） 1. 拧下图示螺丝。 2. 拧下图示螺丝。 4.14. 后盖 （底部） 1. 拧下 (18) 号螺丝。 2. 拧下 (1) 号螺丝。 4.15. 侧下前壳 1. 拧下图示螺丝。 TC-47P800DA 13 4.16. CRT 拆卸的分解步骤 为了简化 CRT 的更换 , 不需要将整个 CRT 装配机芯取出。 1. 取下屏幕框架组件、装饰板和底部后盖组件 ( 参看维修拆卸 )。 2. 从后面的被固定在主机芯 E- 电路板上的回扫变压器方块 上，取出损坏的 CRT 阳极导线。 3. 抓住阳极导线防护帽内侧 , 顺时针转动 1/4 圈 , 将阳极导线 管套拉出配电器。 4. 将阳极导线对 CRT 机芯金属框架进行放电。 5. 从 CRT 电路板、LB 的 LBGND/LG 的 LGGND、LR 的 LRGND 上 , 拔掉损坏的 CRT 悬端 ( 地线 )。 6. 如有必要,请从夹具上拆卸导线(DY、VM线圈)和阳极导线。 7. 从损坏的 CRT 管颈上取下 CRT 电路板。 8. 注意带中心卡头的轭铁位置 , 并将其从损坏的 CRT 上取下。 9. 从顶部 , 拧下损坏的 CRT 上的 (2) 号螺丝。 10. 松开 CRT 机芯线夹上的 CRT 阳极导线 , 和夹具上的所有其它 导线。 11. 缠绕阳极导线。 12. 拿出带透镜组件和其它 CRT 管颈组件的 CRT 组件。 13. 将 CRT 面朝下 , 放在柔软的垫布上。 14. 拧下 (4) 号螺丝 , 拆卸 CRT 透镜。 15. 以拆卸损坏 CRT 的同样顺序和位置 , 将带其它 CRT 管颈组件 的轭铁和 VM 线圈 , 安装在 CRT 管颈上。 16. 将轭铁朝 CRT 锥形口方向推压 , 并拧紧夹头 , 使其密合得恰 到好处 , 而不易移动。 17. 用 (4) 号螺丝 , 将 CRT 聚焦透镜组件装配在新的 CRT 上 确保聚焦透镜调整螺帽与另外的CRT聚焦透镜处于相同的定 位。 注意 : 请依细节中所述的顺序 , 用螺丝进行组装 , 并用同样的扭 矩进行紧固。 TC-47P800DA 14 5 维修提示 5.1. 主机芯维修部位 1. 拧下其周边的 (19) 号螺丝 , 卸下后盖 ( 底部 )。 2. 如有必要 , 请从线夹上拆卸导线和线束。 3. 拉出主机芯 , 使其站立。 5.2. DG- 电路板的维修部位 1. 从 A 或 D- 电路板上 , 取下各电路板。 2. 在各电路板与 A 或 D- 电路板之间 , 连接延长线。 注意 : 延长线工具是作为维修设备与工具提供 5.3. 电压检查 P 板 A 板 灯丝电压及高压 测试点 地 电压值 7V P11 ①② P12 ⑤⑥⑦ 7.0 ± 1.0V 139V P12 ①②③ P12 ⑤⑥⑦ 139 ± 2V -18V P13 ①② P12 ⑤⑥⑦ -18 ± 2V 18V P13 ⑥⑦ P12 ⑤⑥⑦ 18 ± 2V 9V P14 ①②③ P12 ⑤⑥⑦ 9 ± 1V 音声 P14 ⑦⑧ P14 ⑤⑥ 43 ± 3V 电 压 测试点 电压值 MC2.5V ～ GND IC1406 脚 4 2.5V ± 0.25V MC3.3V ～ GND IC1405 脚 2 3.3V+0.3,-0.2V 12V ～ GND IC1410 脚 2 12V ± 0.4V 1.8V ～ GND TP1401 1.85V ± 0.1V TNR-5V ～ GND IC001 脚 3 5.0V ± 0.4V 5V ～ GND IC1413 脚 3 5.0V ± 0.4V 9V ～ GND IC1414 脚 3 9.0V ± 0.4V 8V ～ GND IC2000 脚 2 8.0V ± 0.4V 5V ～ GND IC2002 脚 3 5.0V ± 0.4V 3.3V ～ GND IC1412 脚 2 3.2V ± 0.2V 2.5V ～ GND IC1412 脚 4 2.5V ± 0.25V TPLB3(+) ～ TPLB2(-) 6.3 ± 0.24VRMS 高压 31.5+1.0KV,-1.5KV TC-47P800DA 15 6 自检 1. 自检可用于自动检查电视机的母线和十六进制编码。 2. 同时按电视机上的音量 “－”钮和遥控器上的 “定时关机”钮进入自检模式 , 屏幕显示如下 : 在检查完中央控制器 (CCU) 端口后 , 若发现不正确或没有找到 , 则在显示 “OK”的位置显示 “--”。 显 示 回路号 描 述 电路板 MEM IC1404 存储器 A 板 GC3FM IC4001 主共用核心 IC DG 板 GC3FS IC4201 副共用核心 IC DG 板 GC3I IC4401 副共用核心 IC DG 板 EFC IC4602 75Hz 场频变换 IC DG 板 AVSW1 IC3002 AV 切换 IC H 板 AVSW2 IC3003 AV 切换 IC H 板 TUN1 TU1 主调谐器 A 板 TUN2 TU51 副调谐器 A 板 DAC1 IC1400 DAC 控制 IC A 板 DAC2 IC1415 DAC 控制 IC A 板 MSP IC2001 立体声解码器 A 板 CONV IC7103 会聚 DC 板 CVDAC IC7106 会聚 DAC 控制 IC DC 板 JPEG MD2406 JPEG 控制 JG 板 TC-47P800DA 16 7 维修模式功能 通过本机芯内的 IIC 总线 ,MPU 控制着各 IC 的功能切换。在维修模式下 , 用遥控器可进行下列设定和调整的调节。 7.1. 如何进入维修模式 1. 在 SOUND 菜单中 , 设至低音为最大 , 高音为最小。 2. 同时按遥控器上的 “CH SEARCH”和电视机上的音量减 “－”钮。 注： 1. 在维修模式下，按 “SD”钮进入 “JPEG Factory and Service mode”。 2. 1250iH-POS 补正为固定数据。 • 按红色 / 绿色钮向上 / 向下选择功能 . • 按黄色 / 蓝色钮改变功能数据。 • 每一次调整后 , 按 “OK”钮保存。 - 按收 PAL 信号并确认图像。 如需要 , 调整每个项目。 - 然后接收 NTSC 信号并确认图像。 如需要 , 调整每个项目。 100i 75i 50P 625P.1250I 60P 525P.SD 1080i 60Hz 1081i 50Hz H-POS 940 917 1020 1104 V-POS 130 127 134 164 — 160 H-AMP 39 37 — 96 V-AMP 67 66 67 100 — 77 Parabora 82 82 82 55 — 75 Trapezoid 126 124 131 131 — 132 H-Parallel 16 16 16 16 — 16 V-Linear 142 153 166 152 — 158 Top-Coner 192 190 188 188 — 186 Bottom Coner 190 187 187 187 — 185 V-S-Correct 64 73 64 45 — 85 C-Correct 16 16 16 16 — 16 IVBL 53 50 60 26 — 47 R-Limit 13 G-Limit 255 B-Limit 171 WB-B-G-ST1 175 R-DRIVE 108 G-DRIVE — B-DRIVE 151 R-CUTOFF 635 G-CUTOFF 640 B-CUTOFF 641 Sur color 29 Sub bright 134 Sub contrast 139 Sub NTSC tint -6 Sub NTSC tint2 128 RF AGC1 29 RF AGC2 33 Secam B-Y 192 Secam R-Y 64 Sub Secam B-Y 192 Sub Secam R-Y 64 Video Gain2 31 SPL GAIN 0 SDRAM-F 0 DAF H-PARA 309 DAF V-SAW 7 DAF V-PARA 30 Coarse Convergence Access Fine Convergence Access TC-47P800DA 17 8 CRT 装配 提醒注意： 打开接收机的电源之前，应确认 A- 电路板上的轭铁插头已重 新接好，以防损坏水平输出变压器和 / 或 CRT。 8.1. 动态聚焦调整和确认 1. 仪器 a. 示波器 b. 100：1 探头 c. 1080I 50/60 信号发生器 2. 准备 a. 100：1 探头：TPD20 b. GND:Q551 用散热板或 TPD21 c. DAF V-SAW 数据设定为：7 3. 调整 a. 接收 PAL 单像卡，图像菜单设定：最佳 b. 扫描模式：100Hz c. 确认 TPD20 的波形为 A ＝ 360+-20V,B=560+40V,-60V 如不在规格内，调整 DAF V-PARA 4. 在 RGB 各单色确认电器聚焦，如不好，重新调整电气聚焦。 5. 设定为 PAL 75Hz 模式。按 3) 确认调整。 6. 扫描模式：逐行。按 3) 确认调整。 7. 接收 NTSC 单像卡，设定图像菜单：最佳。 8. 确认 TPD20 的波形，A=360+-20V,B=500+40V,-50V。 如不在规格内，调整 DAF V-PARA。 9. 接收 1080i 50Hz 单像卡，图像菜单设为最佳。 10. 确认 TPD20 的波形为：A ＝ 360+-20V,B=560+40V,-60V。 如不在规格内，调整 DAF V-PARA。 图 3 8.2. 电子聚焦调整 1. 接收单象卡图案。 2. 盖住红色和蓝色 CRT，仅投射绿色。电子聚焦控制位于前 面。请调节绿色聚焦 VR，以使整个画面获得最佳聚焦。 ( 图 2) 3. 在仅投射红色中，重复上述步骤，进行红色聚焦调整。 4. 重复操作，进行蓝色调整 ( 使屏幕左下角达到最佳聚焦 )。 图 2 8.3. 聚焦·光学透镜调整 注意： 除非已更换了透镜或已改变调整状况，一般情况下是不需要 重新进行此项调整的。 1. 光学聚焦调整旋钮位于各 CRT 透镜系统的顶部。松开圆形调 整锁定旋钮。( 图 4) 图 4 2. 打开接收机，应用和观看单象卡图案。 3. 一边观看各 CRT，一边调整各透镜聚焦，以获得最佳聚焦状 况。 4. 盖住红色和蓝色 CRT，仅投射绿色。旋转绿色透镜，使屏幕 中心区周边得到最佳聚焦状况。 5. 在仅投射红色中，进行同样的操作，使红色聚焦达到最佳。 6. 重复上述操作，进行蓝色调整。 TC-47P800DA 18 8.4. 中心设定磁环调整 1. 接收单像卡信号，100Hz 模式。 2. 进入 Coarse Convergence( 静会聚 ) 模式 （维修模式）。 设定 RGB 数据为 0。 3. 设定 Fine Convergenc 数据 ( 维修模式 )，为无补正状态。 4. 设置 V-Pos( 垂直位置 ) 数据 ( 维修模式中 ) 为 130。 5. 设置 H-Pos( 水平位置 ) 数据 ( 维修模式中 ) 为 940。 步聚： 1. 盖住红色，蓝色 CRT 透镜，只投射绿色光。 2. 调整绿中心设定磁环使图像垂直、水平方向均在光栅中心。 3. 盖住绿色，红色 CRT 透镜，仅投射蓝色光。 4. 重复第 2 步，调整蓝色。 5. 盖住绿色，蓝色 CRT 透镜，仅投射红色光。 6. 重复第 2 步，调整红色。 7. 盖住红色，蓝色 CRT 透镜，仅投射绿色光。 8. 调整绿中心设定磁环使单像卡中心与屏幕中心线对齐。 9. 盖住绿色，红色 CRT 透镜，只投射蓝色光。 10. 调整蓝中心设定磁环使蓝与绿水平中央线重合，垂直线在 绿右侧 W2 处。 11. 盖住绿色，蓝色 CRT 透镜，只投射红光。 12. 调整红中心设定磁环使红与绿水平中央线重合，垂直线在 绿左侧 W1 处。 47" W1 17.5 ± 2.5mm W2 40.0 ± 2.5mm TC-47P800DA 19 8.5. 定位磁环调整 准备： 1. 接收带圆点的方格信号。 2. 松开中心设定磁环的螺丝。 3. 将 4 极磁环长把手放置至 90° 位置 （无补正状态）。 带聚焦补正磁环的 VM 线圈 4 级磁环 4. 确认 2 极磁环及模拟磁环的长把手各自均重合。 定位磁环 （或模拟磁环） 步骤： 1. 接收带圆点的方格信号。 2. 盖住红、蓝 CRT 透镜，投射绿光。 3. 绿聚焦 VR( 在聚焦包上 ) 逆时针方向拧至最小，确认此时画 面中心的中心点位置。 4. 然后绿聚焦 VR 顺时针方向拧至最大。如点的位置有偏移， 调整 2 极磁环使之在前述相同位置。再一次将聚焦 VR 逆时 针方向拧至最小，确认中心点未移动，如有移动，重复 3~4。 注：如果不能在同一位置的话，要调整移动量在最小。 5. 调整 4 极磁环直至屏幕中心的中心点为圆形的。 6. 调整绿聚焦 VR 得到最好的绿聚焦。 7. 盖住绿、红 CRT 透镜，仅投射蓝光。 8. 重复 2~6 步， 调整蓝聚焦。 9. 盖住绿、蓝 CRT 透镜，仅投射红光。 10. 重复 2~6 步调整红聚焦。 11. 接收单像卡信号。 12. 盖住红、蓝 CRT 透镜，仅投射绿光。 13. 如果单像卡的中心不在直径 15mm 的圆内 ( 如下所示 )，再 次进行中心设置调整 （3~10）。 中心设定磁环 14. 盖住绿、蓝 CRT 透镜，仅投射红光。 15. 重复第 13 步，调整红色。 16. 盖住绿、红 CRT 透镜，仅投射蓝光。 17. 重复第 13 步，调整蓝色。 18. 调整完成后，固定好中心设定磁环，模拟磁环，4 极磁环和 2 极磁环，避免移动。 47" *1 17.5mm *2 40.0mm TC-47P800DA 20 9 偏转系调整 注意： 1. 以下调整需在PAL 信号(100i/50p)和NTSC信号(60p/120i) 下各调整一次。 2. 偏转系调整需设置会聚至零补正状态。 3. 在偏转系调整前，应先完成 CRT 调整，电子聚焦和透镜聚焦 调整。 9.1. PAL 100Hz 方式 (100i) 9.1.1. 准备 1. 接收 PAL 单像卡信号。 2. 设置扫描状态为 100Hz，ASPECT 设为 16：9。 3. 设置图像菜单为普通。 4. 设置 TV 为维修模式。 5. 设置维修模式的数据如下： 6. 按 “0”钮进入会聚无补正状态。 7. 按 “R-TUNE”钮设为绿单色。 9.1.2. 水平位置和水平幅度调整 1. 调整 H-Pos 控制使单像卡中心与光栅中心一致。 2. 用 H-Amp 调整水平振幅使单像卡左右刻度合计为 5。 9.1.3. V-Amp,V-Linear 和 V-Pos 调整 1. 调整 V-Amp 使单像卡右上刻度为 2.3 ± 0.1。 2. 通过圆形的对称性确认垂直线性， 若不好，调整 V- Linear。 3. 确认单像卡中心与光栅中心一致。如垂直方向偏，调整 V- Pos。 4. 确认单像卡右上刻度为 2.3 ± 0.1。如偏，重复 1-3 调整。 9.1.4. 抛物线和梯形调整 1. 接收 PAL 方格信号。 2. 调整 parabola 控制，使画面左右端的竖线呈直线。调整后， PARABOLA 的值降 10DAC。 3. 调整 Trapezoid 控制，使画面左右端的竖线呈直线。 H-Pos 940 Top-Corner 192 V-Pos 130 Bottom-Corner 190 H-Parallel 16 V-S-Correct 64 IVBL C 53 C-Correct 16 TC-47P800DA 21 9.2. PAL75/833i 模式下 9.2.1. 准备 1. 接收 PAL 单像卡信号。 2. 设置扫描状态为 75/833i，ASPECT 设为 16：9。 3. 设置维修模式的数据如下： 4. 按 “0”钮进入会聚无补正状态。 5. 按 “R-TUNE”钮设为绿单色。 9.2.2. V-Amp,V-Linear 和 V-Pos 调整 1. 调整 V-Amp 使单像卡右上刻度为 2.3 ± 0.1。 2. 通过圆形的对称性确认垂直线性， 若不好，调整 V- Linear。 3. 确认单像卡中心与光栅中心一致。如垂直方向偏，调整 V- Pos。 4. 确认单像卡右上刻度为 2.3 ± 0.1。如偏，重复 1-3 调整。 9.3. PAL 逐行模式 (50p) 9.3.1. 准备 1. 接收 PAL 单像卡信号。 2. 设置扫描模式为逐行，ASPECT 设为 16：9。 3. 设置图像菜单为普通。 4. 设置 TV 为维修模式。 5. 如下设置维修模式的数据。 6. 按 “0”键设为会聚无补正状态。 7. 按 “R-TUNE”键设为绿单色。 9.3.2. V-Amp,V-linear 和 V-Pos 调整 1. 调整 V-Amp，使单像卡右上刻度为 2.3 ± 0.1。 2. 根据圆形的对称性确认垂直线性，若不好，调整 V-Linear。 3. 确认单像卡中心与光栅中心一致。如垂直方向有偏移，调整 V-Pos。 4. 确认单像卡右上刻度为 2.3±0.1。如有偏移 , 重复调整 1-3。 H-PARALLEL 16 V-S-CORRECT 73 TOP-CORNER 190 C-CORRECT 16 BOTTOM-CORNER 187 IVBL C 50 H-Parallel 16 V-S-Correct 64 Top-Corner 188 C-Correct 16 Bottom-Corner 187 IVBL C 60 TC-47P800DA 22 9.4. NTSC 逐行模式 (60p) 9.4.1. 准备 1. 接收 NTSC 单像卡。 2. 设置扫描模式为逐行，ASPECT 设为 16：9。 3. 设置图像菜单为普通。 4. 设置 TV 为维修模式。 5. 如下设置维修模式的数据。 6. 按 “0”键设为会聚无补正状态。 7. 按 “R-TUNE”键设为绿单色。 9.4.2. H-Pos 和 H-Amp 调整 1. 调整 H-Pos 使单像卡中心与光栅中心一致。 2. 用 H-Amp 调整水平振幅使单像卡左右刻度合计为 5。 调整后 H-AMP 的值升 10DAC。 9.4.3. V-Amp,V-Linear 和 V-Pos 调整 1. 调整 V-Amp，使单像卡右上刻度为 2.3 ± 0.1。 2. 根据圆形的对称性确认垂直线性，若不好，调整 V-Linear。 3. 确认单像卡中心与光栅中心一致。如垂直方向有偏移，调 整 V-Pos。 4. 确认单像卡右上刻度为 2.3+-0.1。如有偏移，重复调整 1~3。 9.4.4. Parabola 和 Trapezoid 调整 1. 接收 NTSC 方格信号。 2. 调整 “Parabola”使画面左右端的竖线呈直线。调整后， PARABOLA 的值降 10DAC。 3. 确认梯形失真，需要的话，调整 “Trapezoid”。 H-Parallel 16 V-S-Correct 45 Top-Corner 188 C-Correct 16 Bottom-Corner 187 IVBL C 26 TC-47P800DA 23 9.5. 1080i/50Hz 偏转调整 / 确认 9.5.1. 准备 输入 1080i/50Hz 信号，如下设定数据： 9.5.2. 调整 1. 接收 1080i/50Hz 单像卡。 2. 进入 “Service 1”模式。 3. 按 “0”键设为会聚无补正。按 “R-TUNE”键设为绿单色。 4. H-POS、H-AMP 调整 a. 调整 “H-POS”使单像卡中心与光栅中心一 致。 b. 用 “H-AMP”调整水平振幅使单像卡左右刻度平均为 92.5％。 5. V-AMP、V-Linear、Ｖ -POS 调整 a. 调整 “V-AMP”，使单像卡右上刻度为 92.5% ± 2%。 b. 确认垂直线性，如平衡性不好，调整 “Ｖ -Linear”。 c. 确认单像卡中心与光栅中心一致。 如垂直方向有偏移，调整 “V-POS”。 d. 确认单像卡右上刻度为 92.5%% ± 2%。 如有偏移，重复调整 (a) - (c)。 6. PARABOLA,TRAPEZOID 调整 a. 接收 1080i/50Hz 方格信号。 b. 调整 “PARABOLA”使画面左右端的竖线呈直线。 调整后 , “PARABOLA”的值降 10DAC。 c. 确认梯形失真，需要的话，调整 “TRAPEZOID”。 9.6. 1080i /60Hz 偏转调整 / 确认 9.6.1. 准备 输入 1080i/60Hz 信号 9.6.2. 调整 1. 接收 1080i/60Hz 单像卡。 2. 进入 “Service 1”模式。 3. 按 “0”键设为会聚无补正。按 “R-TUNE”键设为绿单 色。 4. H-POS，H-AMP 调整 a. 调整 H-POS 使单像卡中心与光栅中心一致。 9.7. 1080i/50Hz （有 HD/VD 同步输入） 偏转调整 / 确认 1. 准备 输入 1080i/50Hz （有 HD/VD 同步输入）信号 2. 调整 a. 水平 / 垂直同步确认 确认水平 / 垂直同步正常。 b. H-POS 确认 确认水平位置正常。 H-Parallel 16 V-S-Correct 85 Top-Corner 186 C-CORRECT 16 Bottom-Corner 185 IVBL C: 47 TC-47P800DA 24 10 调整步骤 10.1. 截止调整 调整 1. 接收黑电平图象。 2. 示波器接 TPLG1, 调整副亮度使黑电平为 200 ± 2V。接 TPLR1/B1 调整 Low-R/B 使黑电平为 200 ± 2V。 3. 按 “R-TUNE”键设为绿图象。 4. 调绿帘栅 VR, 使第 6 个格微微发亮，第 7 个格不亮。 5. 按 “R-TUNE”设为红图象。 6. 调红帘栅 VR, 使第 6 个格微微发亮，第 7 个格不亮。 7. 按 “R-TUNE”键设为蓝图象。 8. 调蓝帘栅 VR, 使第 6 个格微微发亮，第 7 个格不亮。 9. 按 “R-TUNE”键让 RGB 均发光，确认为白色。 10. 截止调整后，RGB 各帘栅 VR 涂漆。 10.2. 对比度调整 调整 1. 接收方格信号。 2. 示波器接 LG 板 TPLG1。 3. 调整副对比度，设定驱动量 108V ± 2V。 准备 图像菜单：最佳 WB-B-G-STI 255 色 温：标准 High － R\B 128 扫描模式：100Hz(PAL) Low-R\G\B 640 图像减噪：自动 帘栅电位器 VR：逆时针最大 B-Limit(0DC) 255 准备 图像菜单：最佳 High-R\B 128 色 温：标准 Low-G 640 扫描模式：100Hz(PAL) Low-R\B *** 调整值 数码图像减噪：自动 须首先完成截止调整 TC-47P800DA 25 10.3. 副色彩电平调整 调整 1. 接收 PAL 彩条信号。 2. 示波器接 LG 板 TPLG1。 3. 调整副色彩使波形 A=108V。 10.4. 蓝聚焦 /GAMMA 调整 调整 1. 设定白平衡表头固定在光栅中心。 2. 接收一个窗口信号。 3. 设置副对比度和 High-B 至最大。 注：单色时对比度设为最大。 4. 按 [R-TUNE] 键设置蓝单色。注：单色时对比度设为最大。 5. 调整蓝聚焦 VR，寻找辉度最小点，从此点顺时针方向转动 VR, 调整白平衡仪的 Y 值增加 7.0 ± 0.1cd/m2(CA100)。 6. 调整后，点白胶固定蓝聚焦 VR 。 7. 蓝高亮恢复为初期值和副对比度恢复为记忆后的调整值。 准备 图像菜单：最佳 色 温：标准 扫描模式：100Hz(PAL) 图像减噪：自动 图像数据的设定：ACL 关 准备 图像菜单：最佳 WB-B-G-STI : 100 色 温：标准 B-Limit : 255 扫描模式：100Hz(PAL) 图像减噪：自动 TC-47P800DA 26 10.5. 白平衡调整 调整 1. 设置白平衡表头固定在光栅中心。 2. 接收一个窗口信号，调整副亮度使 10 阶段条的第 6 格发白，第 7 格为黑色。 3. AV 输入窗口信号，反复调整 Hi － Mid － Low （x,y）数据如下： 10.6. 副亮度调整 调整 1. 设置白平衡表头固定在屏幕中央。 2. 接收一个 NTSC 窗口信号。 3. 调整副亮度使 10 阶段条的第 7 格微微发亮，第 8 格不亮。 10.7. 蓝限制调整 调整 1. 接收方格信号。 2. 示波器接至 LB 板 TPLB1(B)。 3. 调整 B-Limit 使波形 A=140 ± 2V。 准备 SUB Bright: 130 图像菜单：最佳 High R: 100 色 温：标准 High B: 128 图像减噪：自动 WB-B-G-ST1: 170 扫描模式：100Hz(PAL) Low R: *** Low G: 640 Low B: *** (*** 为截止调整时的调整数据 ) 模式 亮度 （cd/m2） 控制 DAC 名称 Target (x) (y) C.Temp (K) MPCD 红 蓝 Hi 96 High R WB-B-G-ST1 0.286+-0.005 0.248+-0.005 Mid 35 --- High B *( 参考值 ) 0.222+-0.005 Low 3 Low R Low B 0.283+-0.008 0.228+-0.008 准备 图像菜单：最佳 色 温：标准 数码图像减噪：自动 扫描模式：100Hz(PAL) 须先进行截止调整和白平衡调整 准备 图像菜单：最佳 B-Limi 大 (0DC) : 255 色 温：标准 数码图像减噪：开 扫描模式：100Hz(PAL) 须先进行白平衡调整 TC-47P800DA 27 11 会聚调整 应分别对 50/100Hz,75/833i 和 60/120Hz 输入 (PAL/NTSC) 进行会聚调整。下列说明以 PAL 模式为例，NTSC 模式的会聚调整步骤也是相 同的。 还需要在以下模式下进行调整：PAL 逐行，NTSC 模式。调整步骤相同。 当更换以下部品时 IC7104( 数码会聚线路中的 E2PROM)。 高压产生部件及其它影响会聚的部件时。 请依下列提供的实际尺寸规格在透明纸或绘图纸上制作一个调整表。 然后调整会聚。 当更换 CRT 之一时 在输入 50/100Hz 和 60/120Hz 时，分别调整会聚，使其与其它色彩相一致。 有益的提示 已经调整的所有位置都将被记录： 进行这些调整时，请按遥控器上的 CH SERCH 钮，并在 Fine Convergence 微调会聚调整中，灵活操纵位置上 [ ▲ ] 钮和 下 [ ▼ ] 钮，以及屏幕显示指示的 “N”钮。 有关会聚调整步骤之后的控制钮操作，全都列入了会聚调整控制框图，请加以参考 ( 第 37 页和第 38 页 )。 P-0: PAL/S 100i P-4： 1080i/50 P-1: PAL/S 75i P-5: 1080i/60 P-2: PAL/S 50P P-6: 空 P-3: NTSC 60P TC-47P800DA 28 11.1. 会聚调整纸 47" PAL(100i & 50p) 47" NTSC(120i & 60p) 47" 1080i / 50Hz TC-47P800DA 29 11.2. 会聚调整步骤 1. 输入 PAL 单像卡信号， 2. 进入维修模式。 3. 按红色或绿色钮选择 Coarse Convergence，按黄色钮，位 置钮和 “N”钮，设置数据为 0。 4. 将会聚调整表粘贴在屏幕上。 5. 按遥控器上黄色或蓝色钮，进入会聚粗调模式。 6. 按遥控器上 “0”钮，然后按 “N”钮。 7. 进入 “TEST POS”模式。 8. 按 “5”钮，在屏幕上显示单像卡信号。 9. 调整位置钮使测试卡中心的光标与单像卡中心对齐。 10. 按遥控器上 “TV/AV”钮，进入 “DATA POS.”模式。 11. 按 “5”钮关闭背景图像 ( 单像卡 )。 12. 使用 “+”和 “-”位置钮调整使屏幕中心线上的凸起位于 光标中心。 13. 按 “TV/AV”钮 2 次，进入 “OSD POS”模式。 14. 调整位置钮使十字光标最接近单像卡中心。 15. 按 “0”钮返回粗会聚调整模式。 16. 按 “MENU”钮存储，按 “N”确认，如不需存储按任意键， 取消存储。 TC-47P800DA 30 11.3. 粗会聚调整模式 11.3.1. 绿色粗会聚调整 11.3.1.1. 准备 按 “surround”钮，选择绿色调整模式，按 “2”钮，选择 “Border and Cross”图像。按 “R-TUNE”钮选择绿色。 11.3.1.2.“G-SIZE(V)”调整 按 “TV/AV”钮，选择 “G-SIZE(V)”。按频道升 / 降钮，调整上下边缘线与光栅边框的边沿对齐。 图 A: V-SIZE TC-47P800DA 31 11.3.1.3.“G-SIZE(H)”调整 按 “TV/AV”钮，选择 “G-SIZE(H)”按音量升 / 降钮，调整左右边缘线与光栅边框对齐。 图 B: H-SIZE 11.3.1.4. G-LINEAR”调整 按 “TV/AV”钮，选择 “G-LINEAR”。按音量升 / 降钮，调整 “G-LINEAR”如下图 A=B。 图 C: 线性 11.3.1.5. G-PIN(V)”调整 按 “TV/AV”钮，选择 “G-PIN”。按频道上 / 下钮，调整 “G-PIN(V)”如下图所示。 图 D:V-PIN 11.3.1.6.“G-PIN(H)”调整 按 “TV/AV”钮，选择 “G-PIN”。按音量升 / 降钮，调整 “G-PIN(H)”如下图所示。 图 E:H-PIN TC-47P800DA 32 11.3.1.7.“G-CORNER”调整 按 “TV/AV”钮，选择 “G-CORNER”。按音量升 / 降钮，调整 “G-CORNER”如下图所示。 图 F: CORNER 11.3.1.8.“G-KEY”调整 按 “TV/AV”钮，选择 “G-KEY”。按音量升 / 降钮，参考下图调整 “G-KEY”。 图 G: KEY 11.3.1.9.“G-STATIC”调整 按 “TV/AV”钮，选择 “G-STATIC”按频道音量升 / 降钮，调整绿 “STATIC”使水平及垂直中心线与光栅框的中心标记一致。 图 H: STATIC 11.3.2. 红粗会聚调整 11.3.2.1. 准备 按 “SURROUND”钮，选择红场调整模式，按 “2”钮，选择 “Boder and Cross”像卡。按 “R-TUNE”钮，选择 “黄”颜色，按位置 钮，调整 “R-STATIC”使红场与绿场中心线重合。 图 I: R-STATIC TC-47P800DA 33 11.3.2.2.“R-SKEW(V)”调整 按 “TV/AV”钮，选择 “R-SKEW”。按音量升 / 降钮，调整红垂直线与绿中心重合。 图 J: SKEW(V) 11.3.2.3.“R-SKEW(H)”调整 按 “TV/AV”钮，选择 “R-SKEW”。按频道升 / 降钮，调整红水平线与绿中心重合。 图 K: SKEW(H) 11.3.2.4.“R-SIZE(V)”调整 按 “TV/AV”钮，选择 “R-SIZE”。按频道升 / 降钮，调整红上下边缘线与光栅框对齐 ( 参考图 A: V-SIZE)。 11.3.2.5.“R-SIZE(H)”调整 按 “TV/AV”钮，选择 “R-SIZE”。按音量升 / 降钮，调整红左右边缘线与光栅框对齐 ( 参考图 B: H-SIZE)。 11.3.2.6.“R-LINEAR”调整 按 “TV/AV”钮，选择 “R-LINEAR”。按音量升 / 降钮，调整 “R-LINEAR”。( 参考图 C: 线性 ) 11.3.2.7.“R-PIN(V)”调整 按 “TV/AV”钮，选择 “R-PIN”。按频道升 / 降钮，调整 “R-PIN(V)”。( 参考图 D:V-PIN) 11.3.2.8.“R-PIN(H)”调整 按”TV/AV”钮，选择 “R-PIN”。按音量升 / 降调整 “R-PIN(H)”。（参考图 E:H-PIN） 11.3.2.9.“R-CORNER”调整 按 “TV/AV”钮，选择 “R-CORNER”按频道升 / 降钮。调整 “R-CORNER”。（参考图 F: CORNER) 11.3.2.10.“R-KEY”调整 按 “TV/AV”钮，选择 “R-KEY”。 按频道升 / 降钮，调整 “R-KEY”。( 参考图 G: KEY） 11.3.2.11.“R -STATIC”调整 按 “TV/AV”钮，选择 “R-STATIC”，按频道升 / 降钮，调整 “R-STATIC”使水平和垂直中心线与光栅框的中心标记对齐。（参考图 H: STATIC） TC-47P800DA 34 11.3.3. 蓝粗会聚调整 11.3.3.1. 准备 按 “SURROUND”钮选择蓝调整模式。按 “2”钮，选择 “Border and Cross”像卡。按 “R-TUNE”钮，选择青色。按位置钮，调整 “B-STATIC”, 使兰场与绿场重合。 图 L: B-STATIC 11.3.3.2.“B-SKEW(V)”调整 按 TV/AV 钮选择 “B-SKEW”。按音量升 / 降钮，调整参考线成垂直线。（参考图 J: SKEW(V)） 11.3.3.3.“B-SKEW(H)”调整 按 TV/AV 钮，选择 “B-SKEW”。按频道升 / 降钮，调整参考线成水平线。（参考图 K: SKEW(H)） 11.3.3.4.“B-SIZE(V)”调整 按 TV/AV 钮选择 “B-SIZE”按频道升 / 降钮，调整测试卡的边缘线与光栅边缘对齐。（参考图 A: V-SIZE） 11.3.3.5.“B-SIZE(H)”调整 按 TV/AV 钮，选择 “B-SIZE”。按时量升 / 降钮，调整测试卡左右边缘线与光栅边缘对齐。（参考图 B: H-SIZE） 11.3.3.6.“B-LINEAR”调整 按 TV/AV 钮选择 “B-LINEAR”。按音量升 / 降钮调整 “B-LINEAR”。( 参考图 C: 线性 ) 11.3.3.7.“B-PIN(V)”调整 按 TV/AV 钮，选择 “B-PIN”。按频道升 / 降钮，调整 “B-PIN(V)”。( 参考图 D:V-PIN) 11.3.3.8.“B-PIN(H)”调整 按 TV/AV 钮，选择 “B-PIN”。按音量升 / 降钮，调整 “B-PIN(V)”。( 参考图 E:H-PIN) 11.3.3.9.“B-CORNER”调整 按 TV/AV 钮，选择 “B-CORNER”。按频道升 / 降钮，调整 “B-CORNER(V)”。( 参考图 F: CORNER) 11.3.3.10.“B-KEY”调整 按 TV/AV 钮，选择 “B-KEY”。按频道升 / 降钮，调整 “B-KEY”。( 参考图 G: KEY) 11.3.3.11.“B-STATIC”调整 按 TV/AV 钮，选择 “B-STATIC”。按频道 / 音量的升 / 降钮，调整水平 / 垂直中心线与光栅框的中心标记一致。 ( 参考图 H: STATIC) TC-47P800DA 35 11.4. 微调会聚调整 准备： 用红色 / 绿色钮选择 Fine Convergence 模式，按黄 / 兰色钮 进入。按 “4”钮选择大，中，小三种方格信号。 11.4.1. 绿会聚调整 1. 按遥控器上 TV/AV 钮，选择 “G-LINE CURSOR”模式。 2. 使用位置钮移动光标到您所希望改变数据的点，然后按 “MULTI PIP”从“G-LINE CURSOR”交换到“G-LINE-DATA”。 3. 用位置钮，调节各点 ( 线 )，使绿色交叉阴影图案与会聚调 整表的垂直和水平线对齐。 4. 按 “MULTI PIP”钮从 “G-LINE DATA”切换至 “G-LINE CURSOR”。 5. 重复 1-3 步，调整所有垂直线和水平线。 6. 按 TV/AV 钮选择 “G-EASY CURSOR”模式。 7. 用位置钮移动光标至您希望改变数据的点 ( 调整点 ), 然后 用 “MULTI PIP”从 “G-EASY CURSOR”切换至 “G-EASY DATA”。 8. 用位置钮，调节各点 ( 线 )，使绿色交叉阴影图案与会聚调 整表的垂直和水平线对齐。 9. 按 “MULTI PIP”从 “G-EASY DATA”切换至 “G-EASY CURSOR”。 10. 重复 7-9 步，调整所有调整点。 11. 按 TV/AV 钮选择 “G-POINT CURSOR”模式。 12. 使用位置钮移动光标到您所希望改变数据的点，然后按 “MULTI PIP”从“G-LINE CURSOR”交换到“G-LINE DATA”。 13. 用位置钮，调节各点 ( 线 )，使绿色交叉阴影图案与会聚调 整表的垂直和水平线对齐。 14. 按 “MULTI PIP”钮从 “G-LINE DATA”切换至 “G-LINE CURSOR”。 TC-47P800DA 36 15. 重复 12-14 步调整所有调整点。 16. 观看整个屏幕，再一次调整 LINE.EASY 和 POINT 数据。为了 提高光栅框边缘会聚调整精度，选择“ORIGINAL”并调整。 17. 绿会聚调整完成后需存储数据。按 “MENU”钮，然后 按 “N”钮 （按 N 钮将会把数据存储在 E2PROM 中）。 18. 从屏幕上移走会聚调整表。 11.4.2. 红会聚调整 1. 按 “R-TUNE”钮 2 次选择红调整。 2. 重复在绿会聚调整中描述的 1-16 步相同的步骤进行红会聚 调整。 3. 红会聚调整完成后，按“SETUP”钮然后按“N”钮存储数据。 11.4.3. 兰会聚调整 1. 按 “R-TUNE”钮 2 次，选择兰调整。 2. 重复在绿会聚调整中描述的 1-16 步相同的步骤进行红会聚 调整。 3. 蓝会聚调整完成后，按“MENU”钮然后按“N”钮存储数据。 4. 按电源钮然后按 N 钮，从会聚调整模式换至服务模式。 会聚调整时的键排列 TC-47P800DA 37 微调会聚控制框图 表 1 TC-47P800DA 38 表 2 TC-47P800DA 39 12 照片浏览器测试 进入维修模式，按 “SD”钮进入。显示如下画面： 其中： 1. Auto Test （2-5）： 自动测试 2-5 项 2. SDRAM Test： SDRAM 测试 3. Color Bar Test： 彩条信号测试 4. SD Card Test： SD 卡测试 （需插入 SD 卡，测试用的图片尺寸为 640x480） 5. PC Card Test： PC 卡测试 （需插入 PC 卡，测试用的图片尺寸为 640x480） 6. Download： 可下载存储卡上程序，更新软件。 测试： 按 1 选择自动测试，图像按绿―紫―彩条― SD 卡图像 （640x480）― PC 卡图像 （640x480）的顺序切换。 （其中 4-5 项未插卡则显示 “NO Card”，插卡时显示 “DONE”。） 绿，紫的图像： 确认 SDRAM 用。 彩条图像： 确认 JPEG 编码处理用。 SD,PC 卡图像 （640x480）：确认 SD，PC 存储处理用。 TC-47P800DA 40 13 导线布置 13.1. 导线布置 (1) TC-47P800DA 41 连接器连接 LR1,LR2,LG1.LG2,LG3,LG4,LG5,LG6,LG7,LB1,LB2,LR20,LG20,LB20 线处理注意事项 1. CRT 颈部基板插入后 , 确认导线与基板金属部不能接触。 2. VM 线圈导线 (R,G,B) 在 LG 板的 LG5、LG6、LG7 任一位置均可插入。 3. DY 导线插入 G,B 中的一个即可。 TC-47P800DA 42 13.2. 导线布置 (2) 阳极导线 1. 将阳极线顶端插入 FBT 内 , 向右转动紧固 (3 个线的插入位置自由 )。 2. 与周围部品的安全距离保证在 10mm 以上。 线处理注意事项 1. CRT 管颈基板 （R，G，B）插入后确认引线不与管颈基板的金属部相接触。 2. H7，H3，H4 到线夹 8 之间处理时注意不要有松弛的情况。 TC-47P800DA 43 连接器连接 A12,A15,A16,A17, 高压分配器 （R,G,B,FBT）,D8,D5,DY(R,G,B),CY(R,G,B),D30,P1,P2,P4, 聚焦包 （R)。
