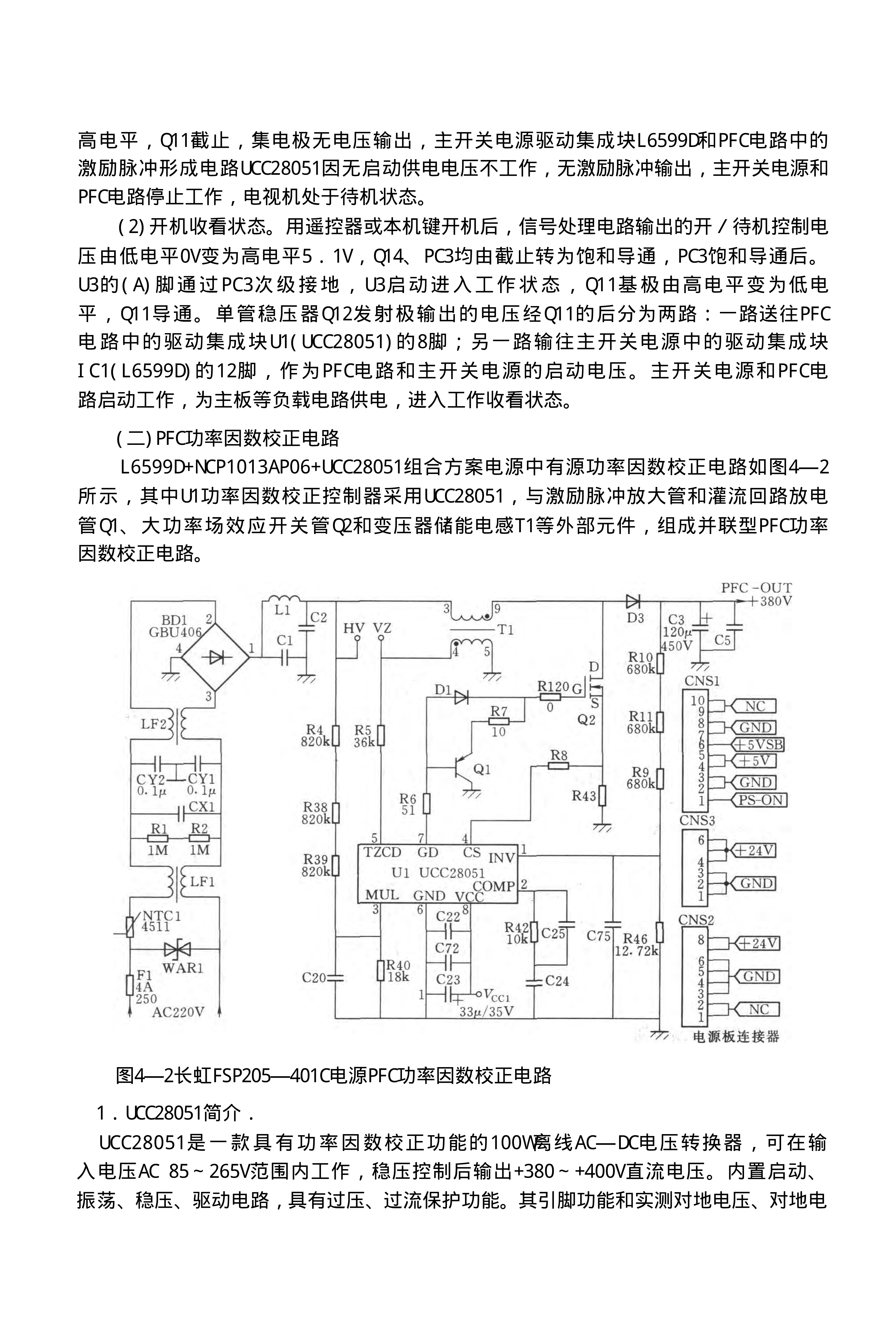

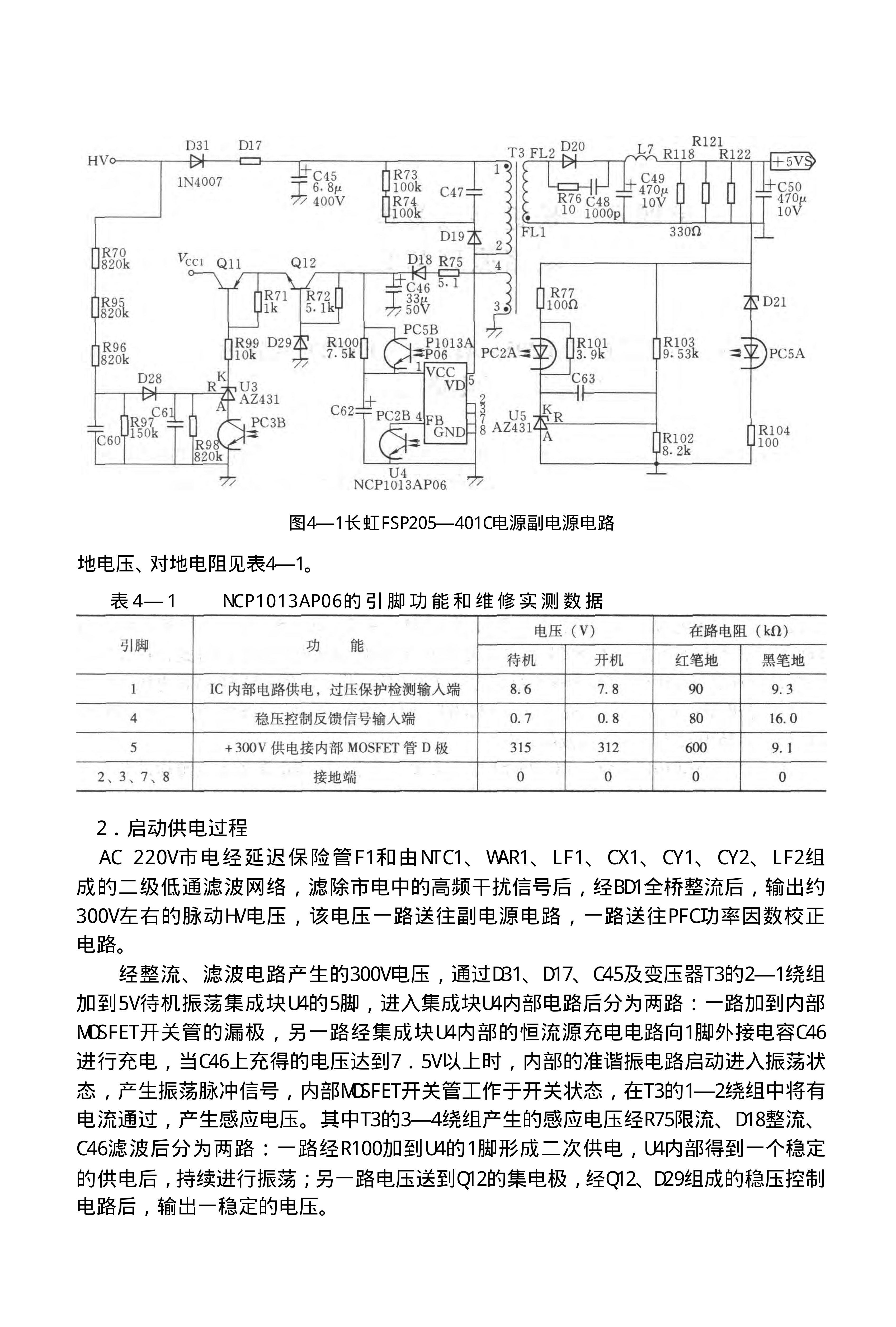

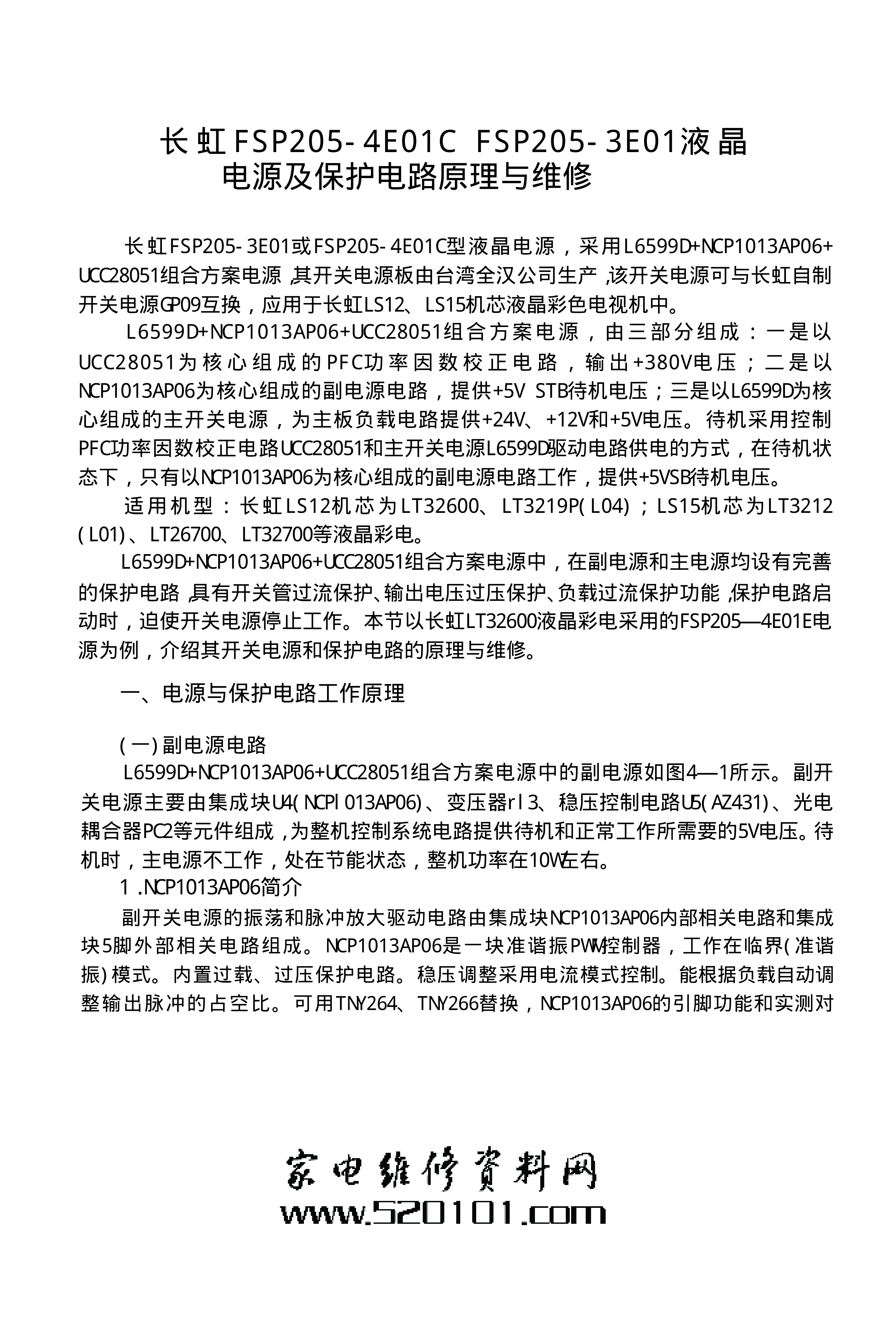

长 虹 FSP205- 4E01C FSP205- 3E01液 晶 电源及保护电路原理与维修 长虹FSP205- 3E01或FSP205- 4E01C型液晶电源，采用L6599D+NCP1013AP06+ UCC28051组合方案电源，其开关电源板由台湾全汉公司生产，该开关电源可与长虹自制 开关电源GP09互换，应用于长虹LS12、LS15机芯液晶彩色电视机中。 L6599D+NCP1013AP06+UCC28051组合方案电源，由三部分组成：一是以 UCC28051为 核 心 组 成 的 PFC功 率 因 数 校 正 电 路 ， 输 出 +380V电 压 ； 二 是 以 NCP1013AP06为核心组成的副电源电路，提供+5V STB待机电压；三是以L6599D为核 心组成的主开关电源，为主板负载电路提供+24V、+12V和+5V电压。待机采用控制 PFC功率因数校正电路UCC28051和主开关电源L6599D驱动电路供电的方式，在待机状 态下，只有以NCP1013AP06为核心组成的副电源电路工作，提供+5VSB待机电压。 适用机型：长虹LS12机芯为LT32600、LT3219P( L04) ；LS15机芯为LT3212 ( L01) 、LT26700、LT32700等液晶彩电。 L6599D+NCP1013AP06+UCC28051组合方案电源中，在副电源和主电源均设有完善 的保护电路，具有开关管过流保护、输出电压过压保护、负载过流保护功能，保护电路启 动时，迫使开关电源停止工作。本节以长虹LT32600液晶彩电采用的FSP205—4E01E电 源为例，介绍其开关电源和保护电路的原理与维修。 一、电源与保护电路工作原理 ( 一) 副电源电路 L6599D+NCP1013AP06+UCC28051组合方案电源中的副电源如图4—1所示。副开 关电源主要由集成块U4( NCPl 013AP06) 、变压器rl 3、稳压控制电路U5( AZ431) 、光电 耦合器PC2等元件组成，为整机控制系统电路提供待机和正常工作所需要的5V电压。待 机时，主电源不工作，处在节能状态，整机功率在10W左右。 1．NCP1013AP06简介 副开关电源的振荡和脉冲放大驱动电路由集成块NCP1013AP06内部相关电路和集成 块5脚外部相关电路组成。NCP1013AP06是一块准谐振PWM控制器，工作在临界( 准谐 振) 模式。内置过载、过压保护电路。稳压调整采用电流模式控制。能根据负载自动调 整输出脉冲的占空比。可用TNY264、TNY266替换，NCP1013AP06的引脚功能和实测对 图4—1长虹FSP205—401C电源副电源电路 地电压、对地电阻见表4—1。 表 4— 1 NCP1013AP06的 引 脚 功 能 和 维 修 实 测 数 据 2．启动供电过程 AC 220V市电经延迟保险管F1和由NTC1、WAR1、LF1、CX1、CY1、CY2、LF2组 成的二级低通滤波网络，滤除市电中的高频干扰信号后，经BD1全桥整流后，输出约 300V左右的脉动HV电压，该电压一路送往副电源电路，一路送往PFC功率因数校正 电路。 经整流、滤波电路产生的300V电压，通过D31、D17、C45及变压器T3的2—1绕组 加到5V待机振荡集成块U4的5脚，进入集成块U4内部电路后分为两路：一路加到内部 MOSFET开关管的漏极，另一路经集成块U4内部的恒流源充电电路向1脚外接电容C46 进行充电，当C46上充得的电压达到7．5V以上时，内部的准谐振电路启动进入振荡状 态，产生振荡脉冲信号，内部MOSFET开关管工作于开关状态，在T3的1—2绕组中将有 电流通过，产生感应电压。其中T3的3—4绕组产生的感应电压经R75限流、D18整流、 C46滤波后分为两路：一路经R100加到U4的1脚形成二次供电，U4内部得到一个稳定 的供电后，持续进行振荡；另一路电压送到Q12的集电极，经Q12、D29组成的稳压控制 电路后，输出一稳定的电压。 T3的5—6绕组上将产生感应的电压，通过D20整流及C49、L7、C50滤波得到 5VSB电压，通过接口电路CNS1送往信号处理板上控制系统电路，作为电视机工作在待 机状态时，控制系统电路的工作电压。 T3的1—2初级绕组并联的C47、D19、R73、R74组成尖峰吸收回路，保护U4内部 的MOSFET开关管。 由整流、滤波电路产生300V的HV电压，经R70、R95、R96与R97分压，D28整 流、C61滤波后，加到三端精密稳压器U3的R端( 2脚) 以便二次开机后，PC3工作， 进而使Q11导通。R70、R95、R96、C60、R97、D28、C61、R98的作用是降低D18、 Q12等元件的功耗。 3．稳压控制电路 稳 压 控 制 电 路由三端精密稳压器U5( AZ431) 和光电耦合器PC2组成，经R103、 R102从开关电源输出端+5V SB分压取样，对开关电源初级U4的4脚内部电路的脉冲占 空比进行调整，达到稳压的目的。 当+5V SB电压升高时，经电阻R77加到光耦PC2的1脚的电压同样也升高。同时， 5V电压经取样电阻R103、R102分压加到U5的R端，U5的K端电压下降，流过PC2的 2脚的电流变大，PC2内部三极管的导通增强，U4的4脚电压下降，U4内部的控制电路 控制MOSFET管提前截止，从而使输出电压下降，达到稳压的作用。 4．过压保护电路 过压保护电路由稳压管D21、光电耦合器PC5和R104组成，对副电源输出的+5VSB 电压进行检测，对副电源驱动电路U4的1脚电压进行控制。 U4的1脚电压正常时由D18整流、C46滤波后，经R100降压后供电。当5VSB电压 过高时，稳压管D21击穿导通、PC5内部二极管发光，内部光敏三极管导通，将降压电 阻R100短路，使U4的1脚电压升高，U4内部的过压保护启动，从而关断U4的振荡， 使其无输出，有效的保护其他电路。 5．过载保护电路 过载保护是通过对反馈环节工作情况的监测来确定开关电源输出端是否出现过载的。 当开关电源输出端上的负载出现短路故障导致过载时，开关电源输出端的电压必然会下 降。使开关电源中的稳压电路停止工作，即稳压电路中的U5、PC2停止工作，集成块U4 的4脚电压上升，升高的电压经集成块内部的比较放大电路处理后形成控制电压输往驱动 脉冲形成电路使其停止工作。开关电源进入过载保护后。只有故障排除或消失才能重新启 动进入正常工作模式。 6．开关机控制电路 主开关电源和PFC电路的启动供电电路主要由Q11、Q12、U3、D29和PC3等元件组 成，相关见图4—1，由开关机控制电路通过光电耦合器PC3对上述电路进行控制。Q12、 D29组成单管稳压电路，Q11、U3、PC3、D28组成受控稳压电路。 ( 1) 待机状态。电视机工作在待机状态时，信号处理板上的控制系统电路输出的开／ 待机( PS—ON) 控制电压为低电平0V，Q14因基极无偏置电压截止。Q14截止后，光耦 合器PC3截止。U3的K—A极之间无电流回路，U3截止，此时PNP三极管Q11基极为 高电平，Q11截止，集电极无电压输出，主开关电源驱动集成块L6599D和PFC电路中的 激励脉冲形成电路UCC28051因无启动供电电压不工作，无激励脉冲输出，主开关电源和 PFC电路停止工作，电视机处于待机状态。 ( 2) 开机收看状态。用遥控器或本机键开机后，信号处理电路输出的开／待机控制电 压由低电平0V变为高电平5．1V，Q14、PC3均由截止转为饱和导通，PC3饱和导通后。 U3的( A) 脚通过PC3次级接地，U3启动进入工作状态，Q11基极由高电平变为低电 平，Q11导通。单管稳压器Q12发射极输出的电压经Q11的后分为两路：一路送往PFC 电路中的驱动集成块U1( UCC28051) 的8脚；另一路输往主开关电源中的驱动集成块 I C1( L6599D) 的12脚，作为PFC电路和主开关电源的启动电压。主开关电源和PFC电 路启动工作，为主板等负载电路供电，进入工作收看状态。 ( 二) PFC功率因数校正电路 L6599D+NCP1013AP06+UCC28051组合方案电源中有源功率因数校正电路如图4—2 所示，其中U1功率因数校正控制器采用UCC28051，与激励脉冲放大管和灌流回路放电 管Q1、大功率场效应开关管Q2和变压器储能电感T1等外部元件，组成并联型PFC功率 因数校正电路。 图4—2长虹FSP205—401C电源PFC功率因数校正电路 1．UCC28051简介． UCC28051是一款具有功率因数校正功能的100W离线AC—DC电压转换器，可在输 入电压AC 85～265V范围内工作，稳压控制后输出+380～+400V直流电压。内置启动、 振荡、稳压、驱动电路，具有过压、过流保护功能。其引脚功能和实测对地电压、对地电 阻见表4—2。 表 4— 2 UCC28051引 脚 功 能 和 维 修 实 测 数 据 2．启动工作过程 用遥控器或本机键开机后，当PFC启动电压供电电路Q11输出的+13．2V电压加到 集成块U1的8脚时，集成块内部的脉冲振荡电路启动进入振荡状态，产生的振荡脉冲信 号经集成块内部相关电路处理和放大后从集成块7脚输出加到Q1的基极，经Q1放大后 从发射极输出经电阻R7加到MOSFET开关管Q2的控制级，对Q2的工作状态进行控制。 Q2在激励脉冲控制下工作于开关状态，在“ 漏- 源” 极间形成变化的电流。Q2导通时 变化的电流在T1上形成左正右负的感应电压，Q2截止后，在T1两端形成右正左负的电 压。此时，220V桥式整流电路输出的HV脉动电压+T1两端的脉冲电压经D3、C3组成 的整流滤波电路整流滤波后，在C3两端得到约380V的直流电压，作为主开关电源中开 关管的工作电压。 3．稳压控制电路 U1的3脚外接电阻R38、R39、R40为取样电阻，该三只电阻组成的电路对桥式整流 滤波电路输出电压进行取样，3脚输入电流的大小直接反映了交流220V电压的变化情况。 3脚输入电流与交流220V电压的变化成正比，交流220V电压越低，3脚输入电流越小。 3脚输入电流的变化量经集成块U1内部电路处理后形成控制信号加到振荡电路上，通过 对振荡器输出脉冲的占空比的控制，控制开关管Q2的导通时间，使电容C3正极上的电 压保持恒定，不受市电波动的影响。 U1的1脚外接电阻R9、R10、R11、R45组成的电路对C3正极上的电压进行取样， 该部分电路的作用与3脚外电路中的电阻组成的电路相同。通过对C3正极上的电压的取 样实现电容C3正极上的电压稳定。 4．保护电路 U1的4脚为过流检测控制输入端，内接过流检测电路。4脚输入的过流检测信号来 自开关管Q2的源极。当开关管Q2的电流过大时，在取样电阻R43两端产生的电压降升 高，经R8送入U1的4脚，内部保护电路启动，PFC电路停止工作。 U1的5脚为过零检测控制信号输入端，内接过零检测电路，过零检测输入信号来自 储能电感的次级输出的V2电压。 ( 三) 主电源电路 L6599D+NCP1013AP06+UCC28051组合方案电源中主电源电路如图4—3所示，由 两个相对独立的电源组成：一个是主开关电源的振荡、稳压、输出电路，另一个是二次电 压形成电路。主开关电源的振荡、稳压、输出电路由振荡、稳压集成块I C1( L6599D) 、 光耦合器PC1、误差放大器U6( AZ431) 、半桥式推挽输出场效应MOSFET开关管Q4、 Q5、开关变压器T2组成；二次5V电压形成电路由U2( UC3842) 、场效应MOSFET管 Q10等元件组成。 1．LD6599D简介 L6599D集成块是意大利半导体公司专门针对串联谐振半桥拓扑结构频率可调脉冲信 号发生器，有SO- 16N贴片及双排直插PDI P16两种封装方式。L6599D内含高频振荡器 ( 最高频率为500kHz) ，能效高，电磁干扰( EMI ) 辐射低，其引脚功能和实测对地电压、 对地电阻见表4—3。 表 4 — 3 L 6 5 9 9 D引 脚 功 能 和 维 修 实 测 数 据 注1．测3脚电压时，开关变压器次级无输出电压。 2．标*者表示该脚电压波动幅度较大。 2．启动供电过程 经 功 率 因 数 校 正 电 路 产 生 的 380V电 压 ， 一 路 加 到 半 桥 式 推 挽 输 出 电 路 Q4、 Q5； 另 一路经R13、R14、R17分压后的电压加到I C1的7脚启动供电端。在用遥控器或按手动 开机键开机后，主开关电源启动供电电路Q11输出的+13．2v电压一旦加到集成块I C1的 12脚，I C1内部振荡电路便启动进入振荡状态产生振荡脉冲信号。振荡电路产生的振荡脉 冲信号经集成块内部相关电路( 门限电路、驱动器等) 处理后。形成相位完全相反( 相 位差180° ) 的两组激励脉冲信号分别从集成块11脚、15脚输出。加到Q4、Q5的控制 极，开关管Q4、Q5在驱动电路输出的脉冲信号作用下，进入开关工作状态，在漏极和源 极之间形成变化电流。该变化电流流过开关变压器T2的7—2绕组，在T2的7—2绕组中 产生周期性的变化磁场，此变化磁场通过变压器T2的互感作用，在开关变压器的次级产 生感应脉冲电压，次级产生的感应脉冲电压经接在开关变压器次级的整流滤波电路整流滤 波和二次稳压电路处理后。形成整机所需要的直流电压。 3．稳压控制电路 主开关电源的稳压电路图如图4—3和图4—4所示，由集成块I C1内部相关电路和光 电耦合器PC1、取样误差放大电路U6组成。 图4—4长虹FSP205—401C电源保护电路 主 开 关 电 源 是 通 过 改 变 开 关 电 源 振 荡 电路的振荡频率实现稳压的。开关变压器T2的 2— 7绕 组 与 电 容 C33组 成 串 联 谐 振 电 路 ， 串 联 谐 振 的 中 心 频 率 T2的 2— 7绕 组 的 等 效 电 感量和C33的容量决定。 根 据 串 联 电 路 的 特 性 ， 当 加 在 T2的 2— 7绕 组 与 电 容 C33组 成 的 串联电路上的信号频 率 等 于 中 心 频 率 时 ， 变 压 器 T2的 2— 7绕 组 与 电 容 C33构 成 的 电 路 中 的回路电流最大。电 感 和 电 容 两 端 的 电 压 最 高 。 当 加 在 T2的 2— 7绕 组 与 电 容 C33组 成 的 串联谐振电路上的信 号 频 率 偏 离 中 心 频 率 时 。 T2的 2— 7绕 组 与 电 容 C33两 端 的 电 压 均 会 低 于 中 心 频 率 时 的 电压。 稳压电路的稳压过程为：开关电源的稳压取样来自+24V，当开关电压以因某种原因 导致其输出电压升高时，升高的电压经由电阻R92、R116分压后加到误差放大器U6的R 极，U6的K极电位下降，PC1初级发光二极管导通能力增强，发光强度增大，次级电流 增大。I C1的5脚电位下降，5脚下降的电压经集成块内部电路处理后形成控制电压加到 振荡电路上。使振荡电路的频率偏离中心频率，然后通过LC串联谐振电路的作用使开关 电源输出电压下降到正常值。当开关电源因某种原因导致其+24V输出电压下降时，光耦 合器PC1的工作情况虽然与电压升高的情况相反，但集成块内部振荡电路的工作情况与 电压升高的情况是相同的。最终结果也是使振荡电路的振荡频率偏离中心频率实现电压回 归到正常值。 主开关电源次级有三组电压输出：其中T2次级12- 13绕组的感应电压经双向整 流二极管D2、D7整流，C10、C13、L3、C15等元件滤波后，得到24V的直流电压； 次 级 11— 13绕 组 的 感 应 电 压 经 D14、 D8整 流 、 C73滤 波 、 D9稳 压 后 ， 得 到+30V 左 右 电 压 ， 给I CS1( LM324或KI A324) 供电；次级9—10绕组的感应电压经双向整 流 二 极 管 D6整流，C11、L4、C39、C41等元件滤波后输出的+12V电压，加到Q10 的漏极。 4．二次稳压形成电路 在 主 开 关 电 源 的 输 出 电 路 中 ， 集 成 块 U2和MOSFET管Q10等元件组成二次电压 ( +5V) 形成电路。其中，U2( UC3843) 及外围组成激励脉冲形成电路，Q10为开关管。 UC3843内含振荡、稳压、驱动输出电路，其引脚功能和实测对地电压、对地电阻见 表4—4。 表 4— 4 UC3843引 脚 功 能 和 维 修 实 测 数 据 主开关电源启动工作后，开关变压器次级输出的12V电压经电感L4加到Q10的漏极 ( D) ；24V经R62降压、C38、C35滤波后加到U2的7脚，对集成块U2供电，集成块内 部的振荡电路就会启动产生振荡脉冲信号。振荡电路产生的振荡脉冲信号经集成块内部电 路处理后从6脚输出控制信号，控制Q10的导通和截止，经双向整流二极管D16整流， L5、C43、L6、C44滤波后产生5V电压，供给信号处理板。R67、R89为5V的稳压取样 电阻，将5V分压后加到U2的2脚。 ( 四) 保护电路 主开关电源中的过流、过压和过热保护电路主要由I CS1( LM324) 和PC4组成，电 路见图4—4。 1．过压保护 过压保护检测对象为+5V、+24V输出端电压，该部分电路主要由ZD2、D25、ZD4、 D27组成。 当主开关电源工作异常，导致其任一输出端电压升高到超过稳压二极管ZD2、或ZD4 的稳压范围时。ZD2、D25或ZD4、D27组成的电路就会导通，+5V、+24V输出端电压 就会通过ZD2、D25或ZD4、D27加在Q13的基极，使Q13导通，Q13导通后。光耦合器 PC4初、次级的电流增大，主开关电源中的集成块I C1的8脚注入电流增大。8脚为中断 控制信号输入端。当8脚增大的电流超过其设定的门限值时，集成块内部的保护电路就会 启动。关闭内部的激励脉冲驱动电路，主开关电源就会停止工作。 2、过流保护 过流保护主要由集成块I CS1组成。过流保护检测对象为+5V、+24V输出端负载。 主开关电源的+5V、+24V输出端分别接在比较放大器I CS1的反向输入端。当+5V、 +24V输出端负载电路出现短路故障导致输出端电压瞬间下降时。比较放大器I CS1的1 脚、8脚电压就会上升而迫使Q13导通。Q13导通后，其最后结果与主开关电源输出端电 压升高到超过稳压范围时的情况相同。 3．过热保护 过热保护由集成块I CS1D电路和热敏电阻NTC2组成。NTC2为负温度系数热敏电 阻，其性能是温度越高，所呈现的阻值越小。常温下阻值约为25KΩ ，温度高时可减小 到仅有几欧。NTC2接在比较放大器的反相输入端，安装在主开关变压器附近。当开关 电源工作异常，主开关电源中的开关变压器温度超过设定的允许温度极限时，NTC2的 阻值就会减小，比较放大器I CS1D的13脚电压就会下降，14脚电压就会上升，使Q13 导通。Q13导通后，其最后结果与主开关电源输出端电压升高到超过稳压范围时的情况 相同。 二、电源与保护电路维修技巧 L6599D+NCP1013AP06+UCC28051组合方案电源电路发生故障，主要引发开机黑屏 幕故障，可通过观察待机指示灯是否点亮，测量关键的电压，解除保护的方法进行维修。 ( 一) 待机指示灯不亮 1．保险丝烧断 测量保险丝F1是否熔断，如果已经熔断，说明开关电源存在严重短路故障，主要对 以下电路进行检测。 ( 1) 检测整流滤波BD1、C1、C2是否击穿漏电。 ( 2) 检查PFC功率因数校正电路开关管Q2是否击穿，如果Q2已经击穿，进一步查 升压电感T1；检查U的1脚分压电阻R10、R11、R9和4脚过流保护的R8、R43。 ( 3) 检查主电源开关管Q4、Q5是否击穿，如果击穿，进一步检查I C1的6脚外部的 过压检测取样电路R53、R55、C31、D12、C13、C32、R59、C33；检查I C1的5脚外部 稳压控制电路的PC1、U6。 ( 4) 检查副电源集成块U4是否击穿，如果击穿，继续查T3的1—2绕组并接的尖峰 吸收电路元件D19、C47、R73、R74；检查U4的4脚外部稳压控制电路PC2、U5；检查 副电源过压保护电路的D21、PC5和R104。 2．保险丝未断 如果测量保险丝F1未断，说明开关电源不存在严重短路故障，主要是开关电源电路 未工作，主要对以下电路进行检测。 ( 1) 测量副电源有无电压输出。如果有+5VSB电压输出，查电源板与控制板之间的 连接器CNS1的6脚连线和主板5V负载控制系统。 ( 2) 如果测量副电源无电压输出，首先测量U4的1脚有无300V电压。如果无300V 电压，检查AC220V市电整流滤波电路BD1的输出端有无HV电压输出，无HV电压输 出，检查市电输入电路和整流桥BD1是否发生开路故障；如果有HV电压输出，检查副 电源变压器T3的1脚外部的D31、D17和T3的初级绕组，是否发生开路故障。 ( 3) 如果测量U4的1脚有300V电压，则检测集成块的1脚、4脚电压和对地电阻， 并与表4—1数据对比，判断U4是否损坏，必要时，更换U4试试。 ( 4) 如果测量U4正常，则检查副电源的稳压控制电路PC2、U5和过压保护电路 D21、PC5、R104。另外，+5VSB的负载电路控制系统发生严重短路故障，也会造成副电 源无电压输出。 ( 二) 待机指示灯亮 指示灯亮，说明副电源正常。可按遥控“ POWER” 键，测开关机电路Q14的G极有 无PS—ON高电平。判断是微处理器控制系统故障，还是开关电源电路故障。 1．无PS( PWRON) 高电平 ( 1) 查主板上的微处理器控制系统的+5V供电电压、RST复位信号、时钟振荡信号 三个工作条件。 ( 2) 检查微处理器的I 2C总线电压，如果不正常，检查相关的总线传输电路、被控电 路等，测量面板矩阵按键是否有短路、漏电故障，必要时断开矩阵电路，遥控开机试试。 2．有PS( PWRON) 高电平 ( 1) 测主电源开关变压器T2的次级有无+24V、+16V、+12V直流电压输出。如果 开机的瞬间有电压输出，然后输出电压降为0V，说明主电源保护电路启动，重点检查由 I CS1、Q13，PC4组成的过流保护电路和由稳压管ZD2、D25、ZD4、D27、Q13、PC4组成 的过压保护电路。 ( 2) 如果测量主电源始终无电压输出，说明主电源未工作，测量I C1的12脚有无 Vcc1供电。如果I C1的12脚有Vcc1供电，则测I C1的11脚、15脚有无PWM驱动脉冲。 如果有PWM驱动脉冲，查I C1的11脚外接R19、D5、R54、开关管Q5，查I C1的15 脚外接的R20、D4、R21、开关管Q4；查I C1的5脚电压和其外部的稳压控制电路 PC1、U6；查I C1的8脚外部的保护电路元件PC4、Q13；查I C1的6脚外部的过压检 测电路元件。 ( 3) 测量I C1的12脚无Vcc1供电，检查Q12、D29组成的稳压控制电路和由Q11、 U3、PC3组成的开关机控制电路，查U3的R极外部的R70、R95、R96、R97、C60、D28 等元件。 ( 4) 主电源维修提示：二次开机后，若I C1的7脚低于1．5V就会停振。7脚正常电 压为1．66V、待机时为1．2V。7脚电压低于1．5V通常系PFC电路不工作或PFC电路输出 的电压低于380V引起。若判定I C1不工作是否与PFC电路有关，可把U1的7脚外接电 阻R6断开，再把I C1的7脚外接分压电阻R17改为10KΩ ，若能正常开机，就查R13、 R14和PFC电路。 开机后，不能测I C1的3脚电压，否则会引起I C1停振，或烧坏Q4、Q5。 ( 5) 如 果 测 PFC控 制 器 U1的 8脚 有 Vcc1供 电 ，测U1的7脚有无PWM驱动脉冲输 出 。 无 PWM驱 动 脉冲输出查U1的1脚R46，2脚C25、C24、R42，3脚的C20、R40、 R39、 R38、 R4； 有 PWM驱 动 脉 冲 输 出 ， 查 U1的 7脚 外 接 Q1、 D1、 R120、 开 关 管 Q2、R46。 ( 三) 保护电路维修 L6599D+NCP1013AP06+UCC28051组合方案电源电路设有完善的保护电路，当开关 电源发生过压、过流故障时，多会引起保护电路启动，进入保护状态，开关电源停止工 作，看不到真实的故障现象，给维修造成困难。 二次开机后，I C1的8脚电压应为0V。若24V、+5V、+5VSB中任何一路发生过 流、失压故障无电压输出时，该路对应的过流保护运放输出高电平，将稳压管D15击穿， Q13导通，PC4内二极管发光增强，PC4导通，Vcc1电压就通过R12、PC4B加到主电源驱 动电路I C1的8脚，使I C1停振；当主电源输出的+5V、+24V电压过高时，将稳压管 ZD2、ZD4击穿，通过D25、D27向Q13提供高电平偏置电压，Q13导通，也会造成主电 源I C1停振。 维修时，可采取测量关键的电压，判断是否保护和解除保护，观察故障现象的方法进 行维修。 1．根据故障现象，判断是否保护 如果开机的瞬间，开关电源启动，并在开关电源变压器的次级有电压输出，几秒后开 关电源停止工作，输出电压降到0V，多为保护电路启动所致。 2．测量关键点电压，判断哪路保护 在开机的瞬间，测量保护电路的Q13的基极电压，该电压正常时为低电平0V。如果 开机时或发生故障时，Q13的控制极电压变为高电平0．7V以上，则是以Q13为核心的保 护电路启动。 由于Q13的基极外接过压保护和过流保护两种保护检测电路，为了确定是哪路检测 电路引起的保护，可通过测量D25、D27的正极电压确定。如果D25、D27的正极电压 为高电平，则是相关的过压检测电路引起的保护，否则是过流保护检测电路引起的 保护。 对于过流、过热保护检测电路，可分别测量I CS1的1脚、8脚、14脚电压判断是哪 路检测电路引起的保护。I CS1的1脚、8脚、14脚电压正常时均为低电平，如果1脚由 低电平变为高电平，则是+24V过流、失压引起的保护；如果8脚由低电平变为高电平， 则是+5V过流、失压引起的保护；如果14脚由低电平变为高电平，则是过热保护检测电 路引起的保护。 3．解除保护，观察故障现象 确定保护之后，可采取解除保护的方法，开机测量开关电源输出电压和负载电流，观 察故障现象，确定故障部位。为了防止开关电源输出电压过高，引起负载电路损坏，建议 先接假负载测量开关电源输出电压，在输出电压正常时，再连接负载电路。 全部解除保护：将Q13的基极对地短路，也可将Q13拆除，解除保护，开机观察故 障现象。 二分之一分割法：由于Q13外接过压、过流两路保护电路，可断开过流保护检测电 路的D15。如果断开D15开机不再保护，则是过流保护电路引起的保护；否则是过压检测 电路引起的保护。 逐路解除保护：对于过压保护电路，逐个断开取样电路D25、D27；对于过流、过热 保护电路，分别断开I CS1外部的D23、D22、D30。每解除一路保护检测电路的隔离二极 管，进行一次开机实验，如果断开哪路保护检测电路的隔离二极管后，开机不再保护，则 是该电压过高引起的保护。 ( 四) 维修参考数据 L6599D+NCP1013AP06+UCC28051组合方案电源电路集成电路的引脚功能和维修 实测数据见表4—1～表4—4，其他主要元件关键点实测数据见表4—5，供维修时 参考。 表 4— 5 开 关 电 源 其 他 主 要 元 件 关 键 点 实 测 数 据 续表 续表 注1．表中所测值均是在断开电源板与主板的所有连线的状态下所测。 2．电阻值系MF47型万用表所测；电压值系8007型数字万用表所测。 3．I C1、U1、U3、U4、Q1、Q2、Q4、Q5、Q11及Q12以热地为参考点，其余元件以冷地为参考点。 4．光耦PC1～PC5的1脚、2脚以冷地为参考点；3脚、4脚以热地为参考点。 5．正常工作时，稳压二极管D29、D21、D15、D9、ZD2、ZD4的两端反向偏压分别为14．25V、4．93V、4．8V、 30V、4，9V、24．3V。 6．表中带*号的电压，表示该脚电压波动幅度较大。 电源与保护电路维修实例 【例4—1】长虹LT32600液晶彩电，开机“ 三无” ，指示灯不亮。 分析与检修：观察指示灯不亮，检测电源板( 型号FSP205—3E01C) 无5V SB输出， 判断故障在副电源电路中。断电检测U4所有引脚全部短路，明显已经损坏，U4的5脚供 电的5．6Ω 限流电阻开路。先更换电阻，接着准备更换U4，但手上没有NCP1014A型号的 集成块。通过引脚功能比较发现，其和彩电上常用的TNY264P相似。经过更换，机器恢 复正常。 【例4—2】长虹LT32600液晶彩电，开机“ 三无” 黑屏幕，指示灯不亮。 分析与检修：通电先测副电源无待机5VSB电压输出，测量副电源集成块U4的5脚 无300V，但测量市电整流滤波电路C2两端有300V的HV电压，这说明问题在+5V副电 源电路中。检查U4的5脚供电电路，测得该支路电阻D17( 标为D17，实为电阻) 开路； 再测U4的1脚对地阻值为100Ω ，这说明U4已烧毁。由于无原型号的NCP1013A更换 U4，用常见的TNY266或TNY264替换U4，更换D17后，开机测量副电源输出的+5V正 常；短接光耦PC38热地两脚，模拟遥控开机，主电源工作，测输出+24V、+5V正常， 说明电源正常工作。 【例4- 3】长虹LT32600液晶彩电，开机黑屏幕，指示灯亮。 分析与检修：先测副电源输出的待机5VSB电压正常。模拟开机短接光耦PC3B热地 两脚，主电源仍无+24V、+12V无输出。接着用二极管蜂鸣挡测各输出整流管、电容均 正常。通电测C3两端电压为400V，说明PFC电路已正常工作。测主电源初级集成块 L6599D的工作条件：12脚的供电为+13V，启动脚7脚无电压，正常时为24V。对7脚 外部的启动电路R13、R14进行检测，发现R13阻值变大，换新后开机，主电源各路电压 均正常，故障排除。 【例4—4】长虹LT32600液晶彩电，开机“ 三无” ，指示灯亮。 分析与检修：开机测控制系统送来的PS—ON开机控制电压为+4．5V正常的高电平， I C1的12脚的启动电压为+13．5V正常，测量主电源输出的+24V电压在开机瞬间有 +24V，说明开关电源电路正常，故障可能出在反馈电路或整流输出电路上。在开机瞬间 测+5V、+30V电压( +30V输出到I CS1的4脚) 。发现+30V电压无输出，关机后检测 发现+30V对地短路，经查I CS1的4脚对地短路，更换I CS1后故障排除。 【例4—5】长虹LT32600液晶彩电，开机“ 三无” ，指示灯亮。 分析与检修：开机测控制系统送来的PS—ON开机控制电压为+4．5V正常的高电平， Q14饱和导通；I C1的12脚的启动电压为+9V，正常为+13．5～15V。怀疑Q11损坏，将 Q11的发射极和集电极短接后还是只有9V，说明故障在和启动电压相连的负载电路中， 对Q11供电的主电源驱动电路I C1和PFC电路驱动电路U1进行检查，发现U1的12脚对 地电阻仅为50Ω ，怀疑内部短路漏电，更换U1后故障排出。
