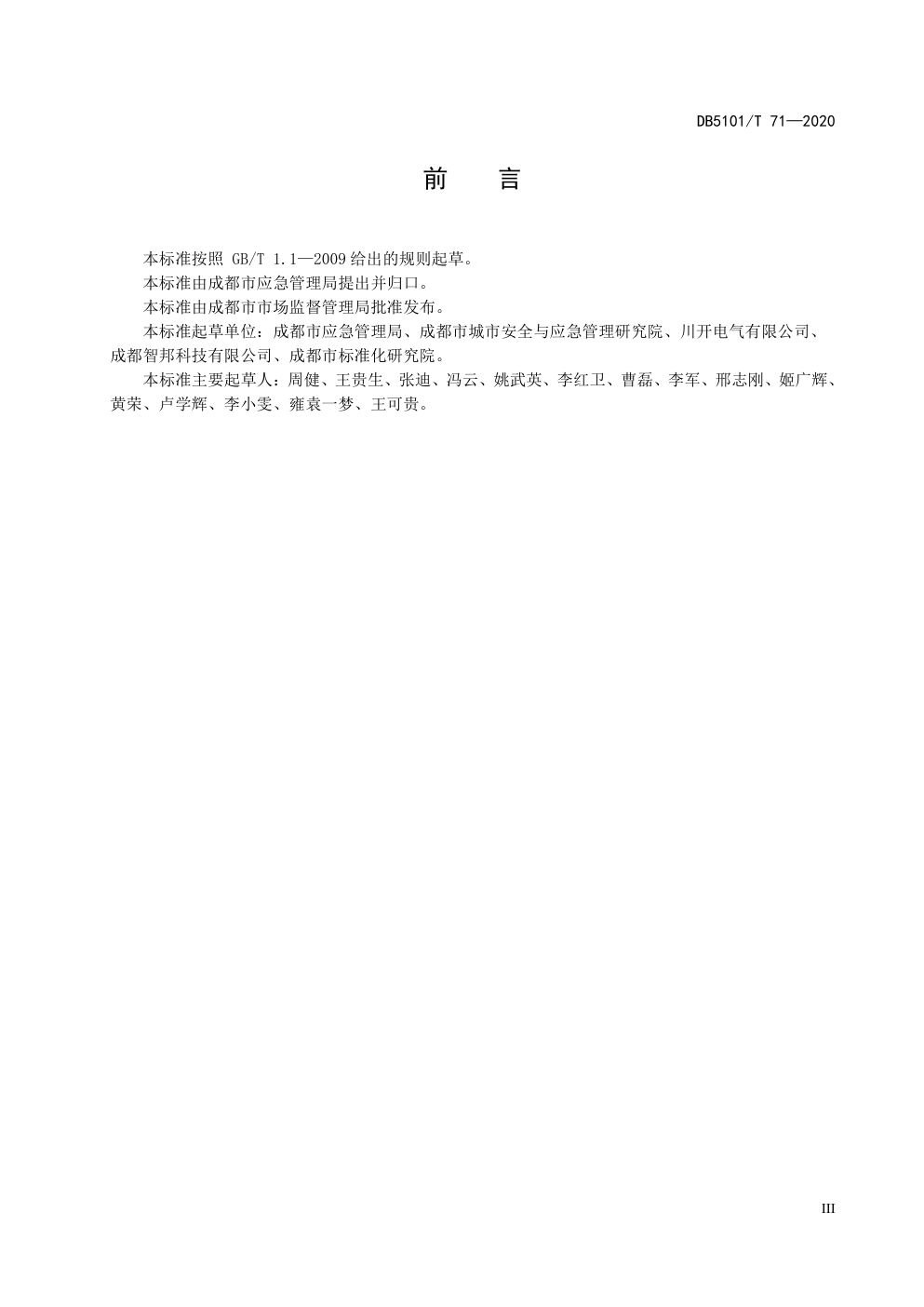

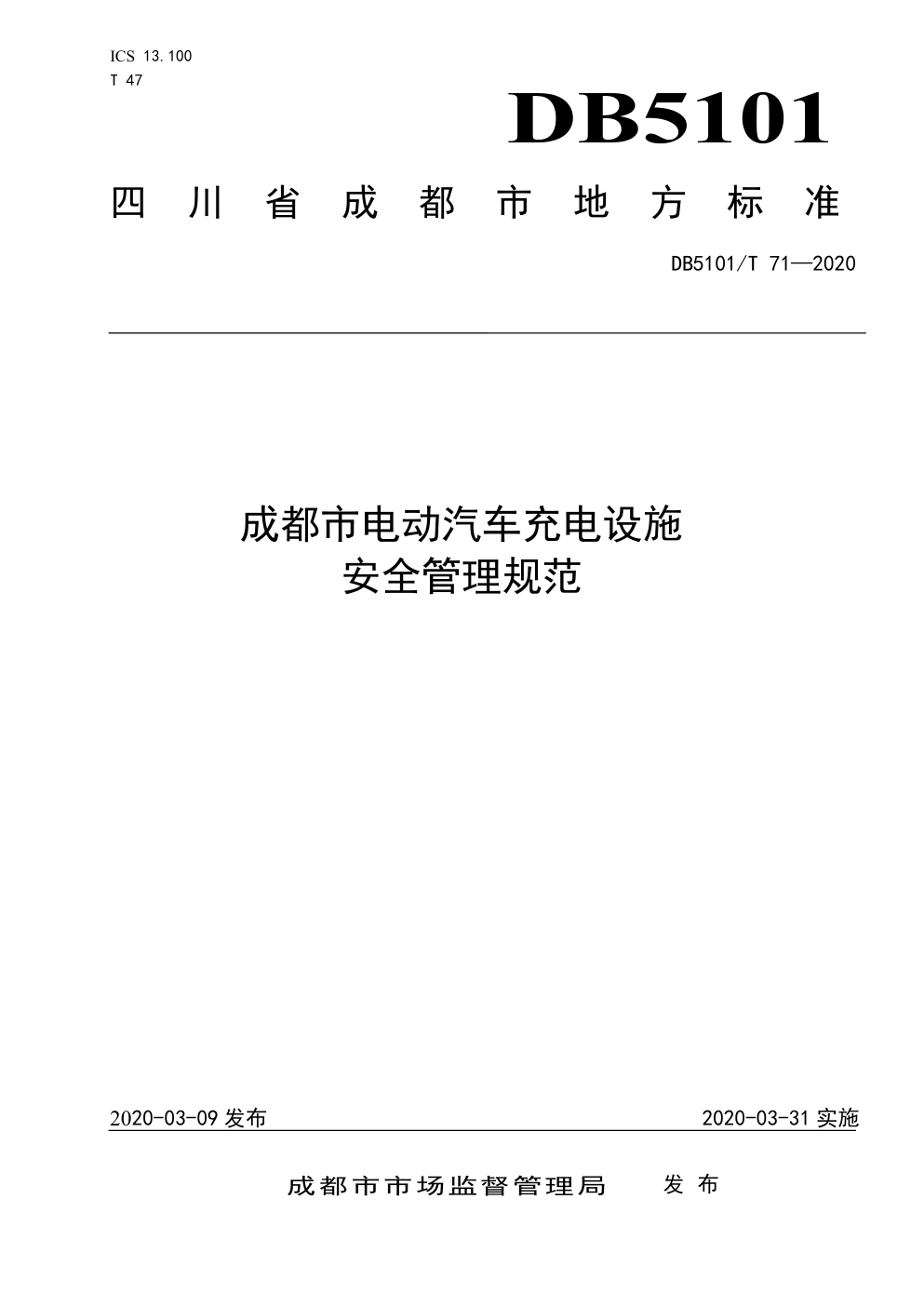

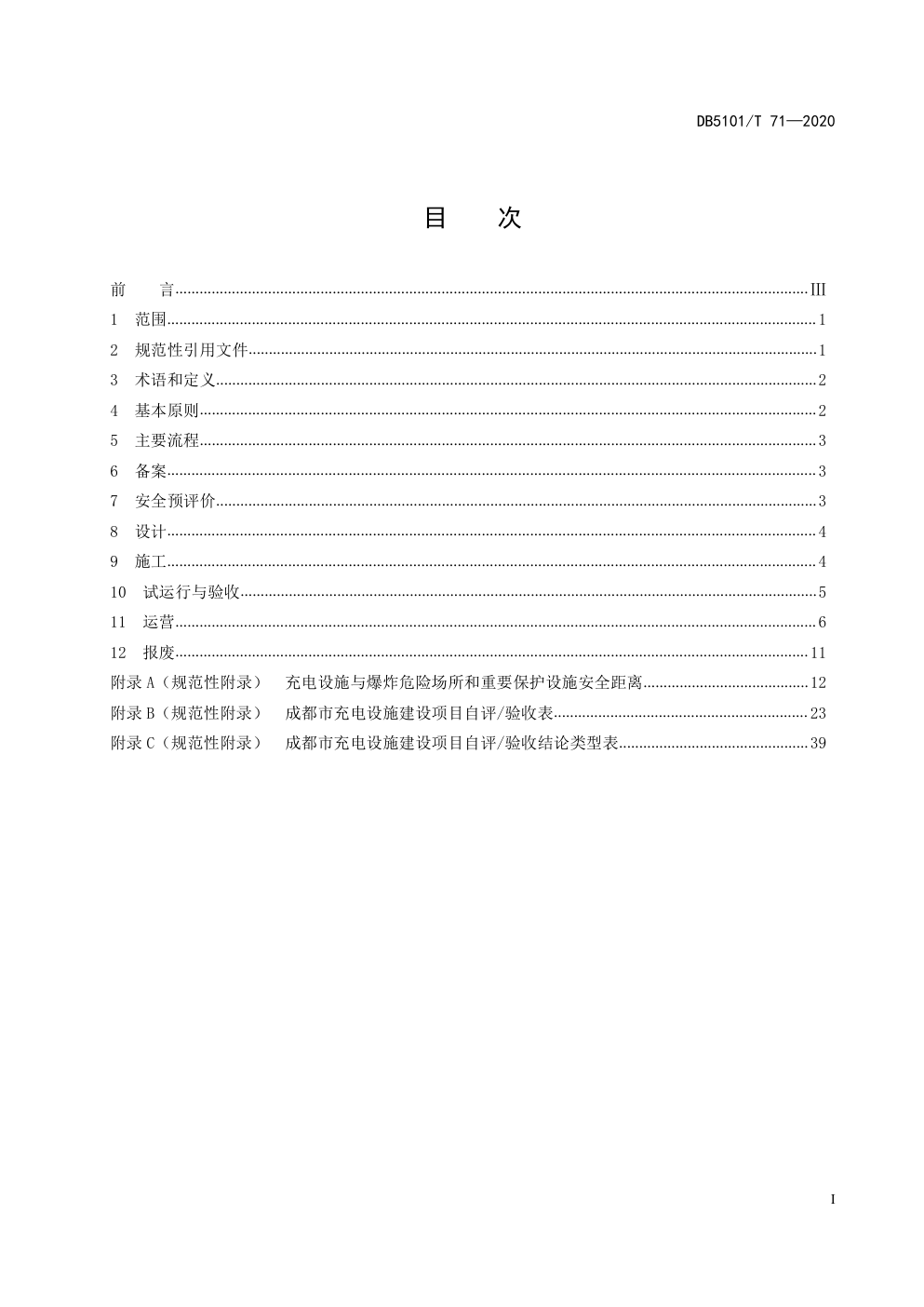

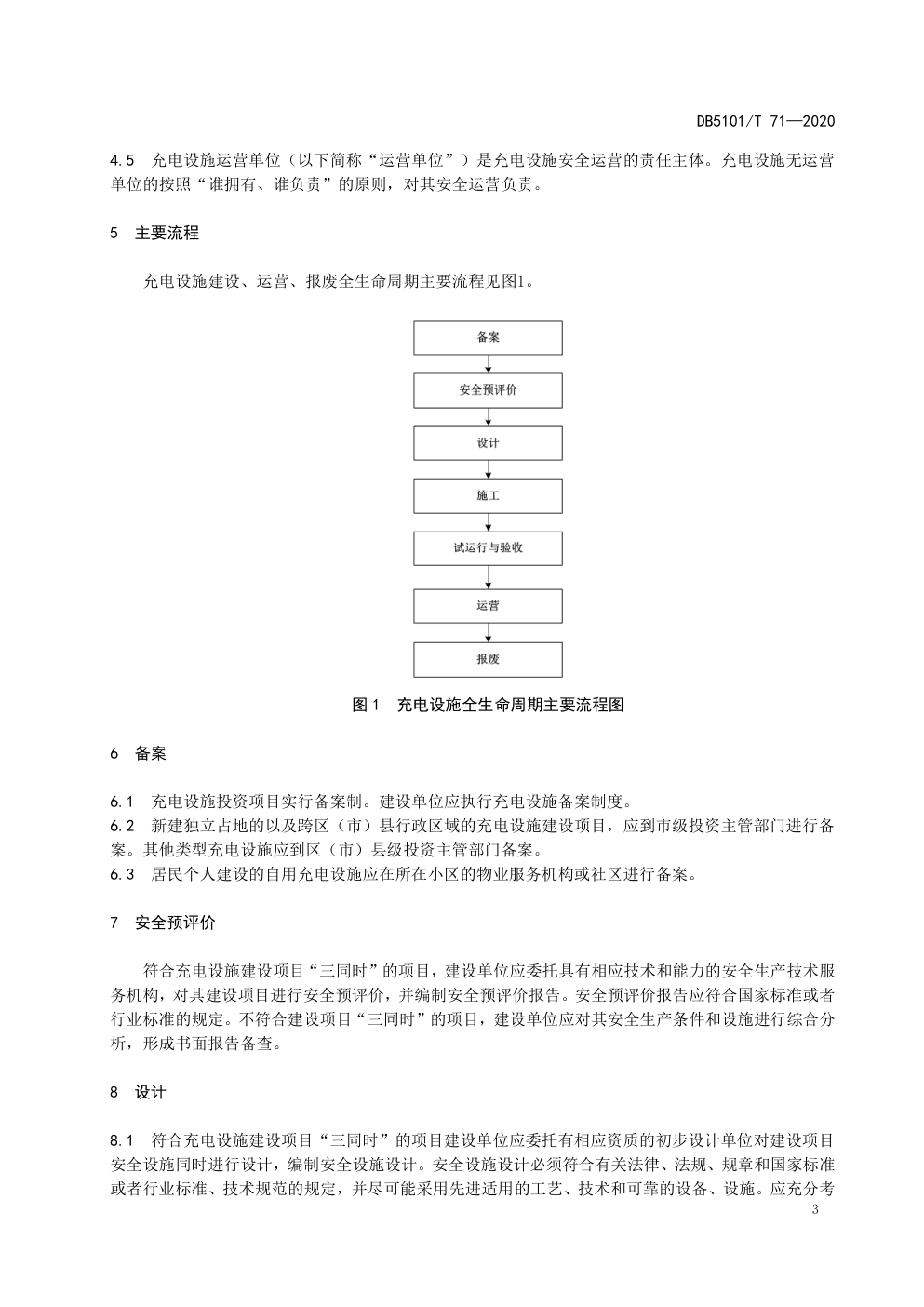

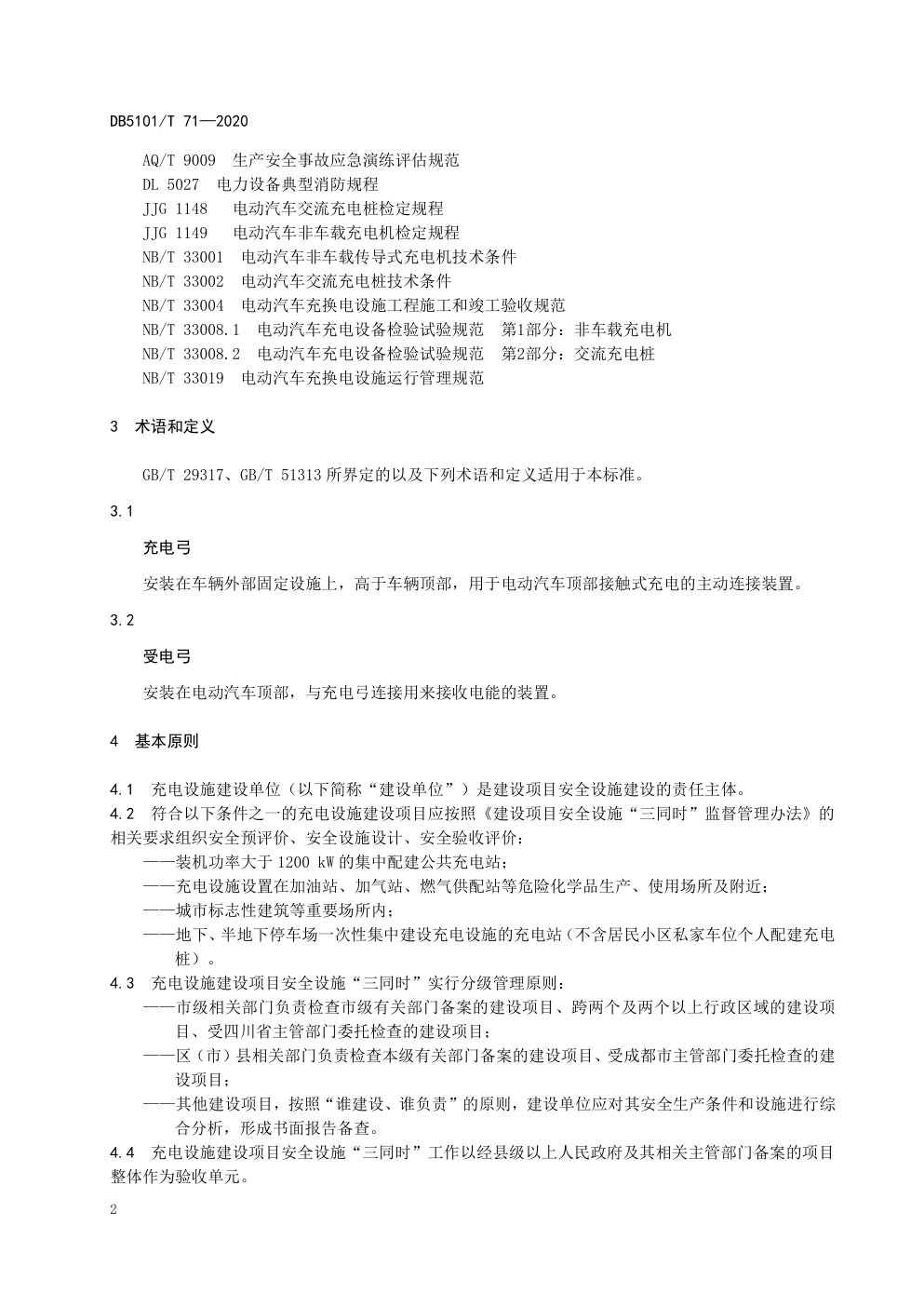

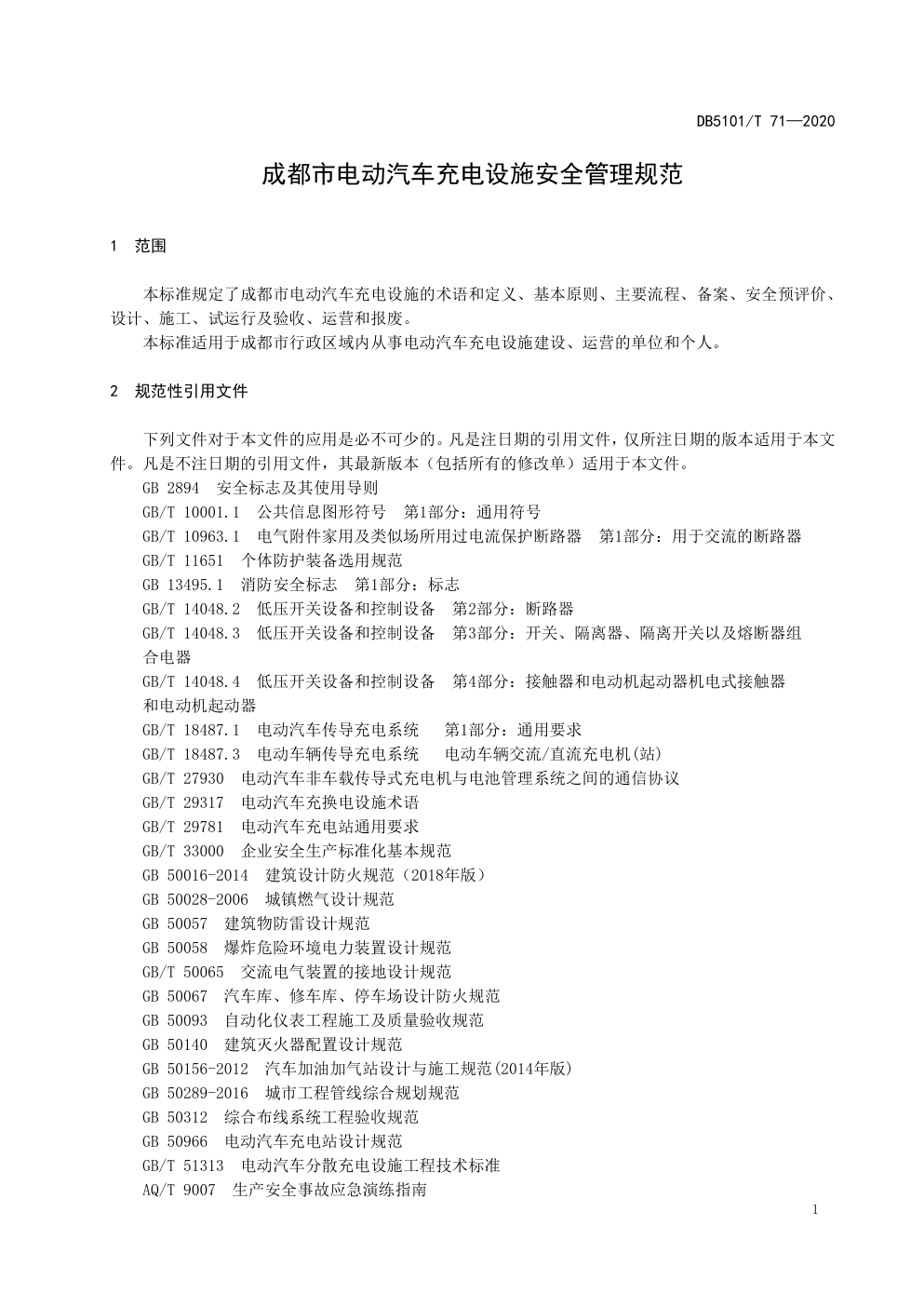

DB5101/T 71—2020 DB5101 四 川 省 成 都 市 地 方 标 准 DB5101/T 71—2020 成都市电动汽车充电设施 安全管理规范 2020-03-09 发布 2020-03-31 实施 成都市市场监督管理局 发 布 ICS 13.100 T 47 DB5101/T 71—2020 I 目  次 前  言.............................................................................................................................................................Ⅲ 1 范围.................................................................................................................................................................1 2 规范性引用文件.............................................................................................................................................1 3 术语和定义.....................................................................................................................................................2 4 基本原则.........................................................................................................................................................2 5 主要流程.........................................................................................................................................................3 6 备案.................................................................................................................................................................3 7 安全预评价.....................................................................................................................................................3 8 设计.................................................................................................................................................................4 9 施工.................................................................................................................................................................4 10 试运行与验收...............................................................................................................................................5 11 运营...............................................................................................................................................................6 12 报废.............................................................................................................................................................11 附录 A（规范性附录） 充电设施与爆炸危险场所和重要保护设施安全距离.........................................12 附录 B（规范性附录） 成都市充电设施建设项目自评/验收表............................................................... 23 附录 C（规范性附录） 成都市充电设施建设项目自评/验收结论类型表...............................................39 DB5101/T 71—2020 III 前  言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由成都市应急管理局提出并归口。 本标准由成都市市场监督管理局批准发布。 本标准起草单位：成都市应急管理局、成都市城市安全与应急管理研究院、川开电气有限公司、 成都智邦科技有限公司、成都市标准化研究院。 本标准主要起草人：周健、王贵生、张迪、冯云、姚武英、李红卫、曹磊、李军、邢志刚、姬广辉、 黄荣、卢学辉、李小雯、雍袁一梦、王可贵。 DB5101/T 71—2020 1 成都市电动汽车充电设施安全管理规范 1 范围 本标准规定了成都市电动汽车充电设施的术语和定义、基本原则、主要流程、备案、安全预评价、 设计、施工、试运行及验收、运营和报废。 本标准适用于成都市行政区域内从事电动汽车充电设施建设、运营的单位和个人。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 2894 安全标志及其使用导则 GB/T 10001.1 公共信息图形符号 第1部分：通用符号 GB/T 10963.1 电气附件家用及类似场所用过电流保护断路器 第1部分：用于交流的断路器 GB/T 11651 个体防护装备选用规范 GB 13495.1 消防安全标志 第1部分：标志 GB/T 14048.2 低压开关设备和控制设备 第2部分：断路器 GB/T 14048.3 低压开关设备和控制设备 第3部分：开关、隔离器、隔离开关以及熔断器组 合电器 GB/T 14048.4 低压开关设备和控制设备 第4部分：接触器和电动机起动器机电式接触器 和电动机起动器 GB/T 18487.1 电动汽车传导充电系统 第1部分：通用要求 GB/T 18487.3 电动车辆传导充电系统 电动车辆交流/直流充电机(站) GB/T 27930 电动汽车非车载传导式充电机与电池管理系统之间的通信协议 GB/T 29317 电动汽车充换电设施术语 GB/T 29781 电动汽车充电站通用要求 GB/T 33000 企业安全生产标准化基本规范 GB 50016-2014 建筑设计防火规范（2018年版） GB 50028-2006 城镇燃气设计规范 GB 50057 建筑物防雷设计规范 GB 50058 爆炸危险环境电力装置设计规范 GB/T 50065 交流电气装置的接地设计规范 GB 50067 汽车库、修车库、停车场设计防火规范 GB 50093 自动化仪表工程施工及质量验收规范 GB 50140 建筑灭火器配置设计规范 GB 50156-2012 汽车加油加气站设计与施工规范(2014年版) GB 50289-2016 城市工程管线综合规划规范 GB 50312 综合布线系统工程验收规范 GB 50966 电动汽车充电站设计规范 GB/T 51313 电动汽车分散充电设施工程技术标准 AQ/T 9007 生产安全事故应急演练指南 DB5101/T 71—2020 2 AQ/T 9009 生产安全事故应急演练评估规范 DL 5027 电力设备典型消防规程 JJG 1148 电动汽车交流充电桩检定规程 JJG 1149 电动汽车非车载充电机检定规程 NB/T 33001 电动汽车非车载传导式充电机技术条件 NB/T 33002 电动汽车交流充电桩技术条件 NB/T 33004 电动汽车充换电设施工程施工和竣工验收规范 NB/T 33008.1 电动汽车充电设备检验试验规范 第1部分：非车载充电机 NB/T 33008.2 电动汽车充电设备检验试验规范 第2部分：交流充电桩 NB/T 33019 电动汽车充换电设施运行管理规范 3 术语和定义 GB/T 29317、GB/T 51313 所界定的以及下列术语和定义适用于本标准。 3.1 充电弓 安装在车辆外部固定设施上，高于车辆顶部，用于电动汽车顶部接触式充电的主动连接装置。 3.2 受电弓 安装在电动汽车顶部，与充电弓连接用来接收电能的装置。 4 基本原则 4.1 充电设施建设单位（以下简称“建设单位”）是建设项目安全设施建设的责任主体。 4.2 符合以下条件之一的充电设施建设项目应按照《建设项目安全设施“三同时”监督管理办法》的 相关要求组织安全预评价、安全设施设计、安全验收评价： ——装机功率大于 1200 kW 的集中配建公共充电站； ——充电设施设置在加油站、加气站、燃气供配站等危险化学品生产、使用场所及附近； ——城市标志性建筑等重要场所内； ——地下、半地下停车场一次性集中建设充电设施的充电站（不含居民小区私家车位个人配建充电 桩）。 4.3 充电设施建设项目安全设施“三同时”实行分级管理原则： ——市级相关部门负责检查市级有关部门备案的建设项目、跨两个及两个以上行政区域的建设项 目、受四川省主管部门委托检查的建设项目； ——区（市）县相关部门负责检查本级有关部门备案的建设项目、受成都市主管部门委托检查的建 设项目； ——其他建设项目，按照“谁建设、谁负责”的原则，建设单位应对其安全生产条件和设施进行综 合分析，形成书面报告备查。 4.4 充电设施建设项目安全设施“三同时”工作以经县级以上人民政府及其相关主管部门备案的项目 整体作为验收单元。 DB5101/T 71—2020 3 4.5 充电设施运营单位（以下简称“运营单位”）是充电设施安全运营的责任主体。充电设施无运营 单位的按照“谁拥有、谁负责”的原则，对其安全运营负责。 5 主要流程 充电设施建设、运营、报废全生命周期主要流程见图1。 图 1 充电设施全生命周期主要流程图 6 备案 6.1 充电设施投资项目实行备案制。建设单位应执行充电设施备案制度。 6.2 新建独立占地的以及跨区（市）县行政区域的充电设施建设项目，应到市级投资主管部门进行备 案。其他类型充电设施应到区（市）县级投资主管部门备案。 6.3 居民个人建设的自用充电设施应在所在小区的物业服务机构或社区进行备案。 7 安全预评价 符合充电设施建设项目“三同时”的项目，建设单位应委托具有相应技术和能力的安全生产技术服 务机构，对其建设项目进行安全预评价，并编制安全预评价报告。安全预评价报告应符合国家标准或者 行业标准的规定。不符合建设项目“三同时”的项目，建设单位应对其安全生产条件和设施进行综合分 析，形成书面报告备查。 8 设计 8.1 符合充电设施建设项目“三同时”的项目建设单位应委托有相应资质的初步设计单位对建设项目 安全设施同时进行设计，编制安全设施设计。安全设施设计必须符合有关法律、法规、规章和国家标准 或者行业标准、技术规范的规定，并尽可能采用先进适用的工艺、技术和可靠的设备、设施。应充分考 DB5101/T 71—2020 4 虑建设项目安全预评价报告提出的安全对策措施。不符合建设项目“三同时”的项目建设单位自行组织 安全设施设计审查，形成书面报告备查。 8.2 安全设施设计单位、设计人应对其编制的设计文件负责。 8.3 充电设施产品选择应取得具备相应资质的第三方检测机构出具的标准符合性合格报告。 8.4 项目总平面布置应符合 GB/T 29781、GB 50156、GB 50028、GB 50966 等的有关规定。 8.5 设计阶段可根据充电功率和接入数量对变压器的负载率进行分析；充电容量大的设备宜设置专门 变压器，宜采用 10 kV 供电，经变压器降压后再向非车载充电机提供工作电源；充电容量不大的设备宜 由变压器多回路向非车载充电机提供工作电源。 8.6 充电设施应远离可燃物堆放或动用明火地点，充电设施不应设置在易淹没的低洼、泄洪道周边等 位置，周围树木不得影响设备排风等设施的正常运行，充电设施安装环境应与充电设施外壳防护等级相 匹配。 8.7 充电站选址所在建筑物的消防设计应符合国家消防安全的相关标准，对于未通过消防验收或具有 严重消防隐患的建筑物内，不应作为充电站的选址场所。 8.8 充电及附属设施的布局及安装宜充分利用就近供电、消防及防排洪等公用设施，不应影响建筑物 场所原有消防分区功能和消防设施的使用，特别是消防车道、消防栓、自动喷淋系统等，同时应注意规 避因消防设施爆裂、漏水等极端情况产生设备浸水、漏电等风险。 8.9 充电设施不应设置在电力设施保护区、铁路线路安全保护区、桥梁及轨道交通安全保护区等公共 设施保护区内，若在相关或毗邻区域建设充电设施，应获得相关主管部门的许可。 8.10 充电设施与加油加气站设备、燃气设施、电力设施、城市工程管线、输油管道、民用及工业建筑、 甲乙丙类液体储罐、可燃气体储罐、氧气储罐应保持安全距离。 8.11 特殊场景设计应满足，但不限于以下要求： ——汽车库内的大型变配电设备安装前应核算楼层承重是否符合要求，禁止未经承载核算盲目建 设； ——加油加气站内配建充电设施，应符合 GB 50156 的要求，充电设施设置在辅助服务区内，同时 考虑电动汽车火灾风险，充电车位应设置在加油加气作业区边界 5 m 以外； ——加油加气站内配建充电设施，电缆敷设禁止穿越防爆区。 9 施工 建设单位应按照评审通过的设计和有关规定，组织充电设施建设项目安全设施的采购和施工，施工 单位应具备电力施工总承包资质、输变电工程专业承包资质或机电工程专业承包资质，10 kV 电力接入 工程，施工单位应同时具备四级承装类承装（修、试）电力设施许可证及以上相应资质、有相应资格的 施工人员，并具备安全施工许可证。 10 试运行与验收 10.1 试运行 充电设施建设项目竣工后，应在正式投入生产或者使用前进行试运行。试运行时间应不少于30 日， 最长不得超过180 日，国家有关部门有规定或者特殊要求的行业除外。 10.2 竣工验收 10.2.1 充电设施建设项目不符合“三同时”条件时，建设单位可自行组织或委托具有相应技术和能力 的安全生产技术服务机构对安全设施进行验收评价，并编制建设项目安全验收评价报告，并对安全设施、 DB5101/T 71—2020 5 充电设施进行安全技术竣工验收；建设项目安全验收评价报告应符合国家标准或者行业标准的规定。验 收完成后应形成书面报告备查。 10.2.2 充电设施建设项目符合“三同时”条件时，建设单位应委托具有相应技术和能力的安全生产技 术服务机构对安全设施进行验收评价，并编制建设项目安全验收评价报告，并对安全设施、充电设施进 行安全技术竣工验收；建设项目安全验收评价报告应符合国家标准或者行业标准的规定。验收完成后应 形成书面报告行业部门进行备案。 10.2.3 安全设施、充电设施竣工验收合格后，方可投入生产和使用。分期建设、分期投入生产或者使 用的建设项目，其配套的安全防护设施应分期与建设项目同步进行验收。 10.2.4 充电设施建设项目安全设施未与主体工程同时设计、同时施工或者同时投入使用的，负有安全 生产监督管理职责的有关部门对与此有关的行政许可一律不予审批，同时责令建设单位立即停止施工、 限期改正违法行为，对有关建设单位和人员依法给予行政处罚。 10.2.5 充电设施投入使用前，建设单位应按照 NB/T 33004、NB/T 33008.1、NB/T 33008.2 等标准的 规定开展安全竣工验收。 10.2.6 建设单位组织安全竣工验收的方法应包括： ——资料查阅法； ——现场目测法； ——仪器或工具测量法。 10.2.7 建设单位组织安全竣工自评/验收的主要项目包括以下内容，具体自评/验收内容见附录 B： ——“三同时”资料； ——安全技术及管理；  项目选址和周边环境；  总平面布置；  供配电、防雷、消防等公用工程及辅助设施；  现场安全管理；  安全基础管理。 ——安全生产设备设施；  供电系统；  交流充电桩、非车载充电机、充电弓等充电系统；  监控系统。 ——基础安全资料管理。 10.2.8 充电设施建设项目的建设单位应保证充电设施的安全性。如果建设单位能够提供充电设备符合 GB/T 18487.1、GB/T 18487.3、GB/T 27930、NB/T 33001、NB/T 33002、NB/T 33008.1 和 NB/T 33008.2 等具备相应资质的第三方检测机构出具的标准符合性合格报告可减免附录 B 中充电系统的设计方面相 同的验收内容，其他建设阶段的内容还需进行现场验收。 10.2.9 项目验收分为三个等级，一级为投入运营和使用；二级为投入运营和使用，并对一般不符合进 行整改；三级应在规定时间内完成整改并复验合格后，方可投入运营和使用，验收结论类型见附录 C。 10.2.10 充电设施验收复验最多不允许超过两次，单次整改期限为一个月，若超过两次或总整改时间 超过 3 个月，视为本次验收不合格。 10.2.11 建设单位组织对问题进行了整改，且自评符合验收标准时，应向具有相应技术和能力的安全 生产技术服务机构提交再次验收申请，对于整改项重新验收。 10.2.12 建设单位应按照档案管理的规定，建立建设项目档案资料，确保完整、齐全，并妥善保存。 11 运营 DB5101/T 71—2020 6 11.1 运营安全管理原则 11.1.1 运营安全管理应坚持安全第一、预防为主、综合治理。 11.1.2 运营安全管理应贯穿于运营过程的全员、全方位、全过程，应做到安全责任到位、安全投入到 位、安全培训到位、安全管理到位、应急救援到位，应符合 GB/T 33000 的有关规定。 11.2 安全管理机构及安全职责 11.2.1 运营单位 11.2.1.1 运营单位应按照有关规定设置安全生产管理机构，或配备相应的专职或兼职安全生产管理人 员，建立安全管理制度及应急预案，建设安全应急保障体系。并负责指导、监督、评估电动汽车充电设 施的安全管理工作。 11.2.1.2 运营单位主要负责人全面负责安全运营工作，并履行相应责任和义务。落实、贯彻安全相关 的规定及要求，建立健全安全生产责任制，组织制定本单位安全生产规章制度和操作规程，组织制定并 实施本单位安全生产教育和培训计划，保证本单位安全生产投入的有效实施，督促、检查本单位的安全 生产工作，及时消除生产安全事故隐患，组织制定并实施本单位的生产安全事故应急救援预案，及时、 如实报告生产安全事故。 11.2.1.3 运营单位安全生产管理机构或安全生产管理人员应组织或者参与拟订本单位安全生产规章 制度、操作规程和生产安全事故应急救援预案，组织或者参与本单位安全生产教育和培训，如实记录安 全生产教育和培训情况，督促落实本单位重大危险源的安全管理措施，组织或者参与本单位应急救援演 练，检查本单位的安全生产状况，及时排查生产安全事故隐患，提出改进安全生产管理的建议，制止和 纠正违章指挥、强令冒险作业、违反操作规程的行为，督促落实本单位安全生产整改措施。 11.2.2 居民小区 11.2.2.1 现有居民小区充电设施应统一开展停车位改造，采取统一建设、统一管理的方式建设运营充 电设施。运营单位应承担充电设施安全、电源安全、消防安全等安全管理责任。 11.2.2.2 房地产开发企业在新建居民小区配建的充电设施建成投用后，应委托物业服务机构或运营单 位管理维护，接受委托的物业服务机构或运营单位应承担电动汽车充电设施安全、电源安全、消防安全 等安全管理责任。 11.2.2.3 居民个人安装的充电设备，物业服务机构应参照本规范相关条款，定期开展电气安全、消防 安全、防雷设施安全以及充电相关设备设施等安全检查，发现问题应督促居民个人及时消除安全隐患。 11.2.2.4 居民小区充电设施宜采用整体智能充电管理模式，采取负荷管控、智能调度、分时充电等方 式保证小区电网运行安全。 11.2.2.5 居民小区充电终端输出功率不宜超过 20 kW，宜采用小功率直流充电。 11.3 日常安全管理 11.3.1 运营单位应建立安全生产投入保障制度，按照有关规定提取和使用安全生产费用，并建立使用 台账。 11.3.2 运营单位应按照有关规定，为从业人员缴纳相关保险费用。 11.3.3 运营单位应建立健全安全生产规章制度，规范安全生产管理工作。 11.3.4 运营单位应按照有关规定，结合本企业生产工艺、作业任务特点以及岗位作业安全风险防护要 求，编制齐全适用的岗位安全生产操作规程，发放到相关岗位员工，并严格执行。 11.3.5 运营单位应制定、实施安全教育培训计划，并保证必要的安全教育培训资源。运营单位的主要 负责人和安全生产管理人员应具备与本企业所从事的生产经营活动相适应的安全生产知识与能力。 DB5101/T 71—2020 7 11.3.6 运营单位应按规定组织新入职从业人员、特种作业人员、转岗或离岗等安全教育培训，并如实 记录全体从业人员的安全教育和培训情况，建立安全教育培训档案和从业人员个人安全教育培训档案。 运营单位设备维护人员必须具备低压电工作业特种作业操作证，有高压设备的运营单位设备维护人员应 具备高压电工作业特种作业操作证，电工作业按照“两票三制”有关规定进行作业。 11.3.7 运营单位应定期对本单位安全风险进行全面系统的辨识、评估及管控，建立安全风险评估档案， 对安全风险进行统计、分析、整理和归档。并应将安全风险评估结果及所采取的控制措施告知相关从业 人员。 11.3.8 运营单位应按照有关规定，定期对人流干道、消防通道、消防设施、防雷装置、电气设施、充 电桩等重点部位、设施开展安全检查，按照隐患的等级进行记录，并及时进行治理，实行隐患闭环。 11.3.9 运营单位应登录“成都市安全生产隐患排查治理动态监管系统”，按照相关要求填报隐患排查 治理工作情况，每月对本单位事故隐患排查治理情况进行分析，并按照当地有关部门的要求，定期或实 时报送隐患排查治理情况，同时向从业人员通报。 11.4 设备安全管理 11.4.1 设备设施运行 11.4.1.1 按照国家及厂家设备技术规范等规定应对设备设施进行规范化管理，张贴设备铭牌，建立信 息化的设备设施管理台账，对关键设备进行登记、管理，并可进行查询、变更、导出和分析。设备安全 管理由投资单位或运营单位负责，应定期进行例行设备安全检查，具体检查项目参照附录 B 中供电系统、 充电系统的相关要求，宜将已通过竣工验收但随着运行使用会发生故障的项目作为巡检项目。对于故障 应进行分级分类，明确处理时限要求，并按照要求时间消除故障，对于存在触电或者消防风险的故障， 消除时间不得超过 8 小时。 11.4.1.2 运营单位应建立值班管理制度，保证 7×24 小时的服务。 11.4.1.3 运营单位应对充电设施定期进行巡视检查，应进行月检、季检和年检，并根据天气、设备状 况等特殊情况进行特殊巡视检查。 11.4.1.4 露天设置的设备设施应有安全防护措施，保证雷雨等特殊天气的充电安全。 11.4.1.5 运营单位应对充电设施报警装置、供电系统状态、充电过程、电池状况等进行监控管理，如 有异常应及时处理。 11.4.1.6 各相关充电设备生产企业应提供一套设备安全维护检查保养的要求，供各充电设施的管理人 员使用。 11.4.1.7 运营单位应有专人负责管理各种安全设施、检测与监测设备以及安全防护用具，定期维护并 做好记录。 11.4.1.8 充电设施建（构）筑物和电气装置防雷、接地要求应符合 GB 50057、GB/T 50065 等标准的 有关规定。 11.4.1.9 运营超过 5 年（包含）充电设施应至少每 12 个月进行一次全面检修。 11.4.1.10 作业工具应绝缘良好、连接牢固、转动灵活专人保管、登记造册，并建立试验、检修、使 用记录，对于带电作业工具和高压绝缘工具等电工安全用具应重点管理。 11.4.1.11 安全设施不应随意拆除、挪用或弃置不用；确因检维修拆除的，应采取临时安全措施，检 维修完毕后立即恢复。 11.4.1.12 充电设施执行标准变更后，涉及安全要求的变化，运营单位应组织设备制造企业依据标准 进行升级或改造。硬件升级或改造后应重新进行型式试验，软件升级或改造后应进行协议一致性、互操 作、通讯等相关项目的测试验收，并将改造后的型式试验报告或验收报告提交行业部门备案。 11.4.2 设备设施检维修 DB5101/T 71—2020 8 11.4.2.1 电气设备在使用期间的检修、调试及维护应由专业人员进行，专业人员应持低压电工作业的 特种作业操作证，非专业人员不应从事电气设备和电气装置的检修，设备维修前应切断电源。 11.4.2.2 运营单位应建立设备设施检维修管理制度，制定综合检维修计划，加强日常检维修和定期检 维修管理，落实“五定”原则，即定检维修方案、定检维修人员、定安全措施、定检维修质量、定检维 修进度，并做好记录。 11.4.2.3 检维修方案应包含作业安全风险分析、控制措施、应急处置措施及安全验收标准。检维修过 程中应执行安全控制措施，隔离能量和危险物质，并进行监督检査，检维修后应进行安全确认。检维修 过程中涉及危险作业的，应按照本标准第 11.5 条执行。 11.4.2.4 检维修结束后，应做好详细记录，及时整理好现场。 11.5 作业安全 11.5.1 作业环境和作业条件 11.5.1.1 现场应实行定置管理，保持作业环境整洁。 11.5.1.2 进行设备大修、危险装置设备试生产、建筑物或构筑物拆除或者危险场所动火、有限空间、 爆破、吊装、高处作业等危险作业以及涉及重大危险源、危化品管道、临近高压输电线路等危险性较大 的作业活动，实施作业许可管理，严格履行作业许可审批手续。 11.5.2 作业行为 11.5.2.1 运营单位应监督、指导从业人员遵守安全生产规章制度、操作规程，杜绝违章指挥、违章作 业和违反劳动纪律的“三违”行为。 11.5.2.2 运营单位应为从业人员配备与岗位安全风险相适应的、符合 GB/T 11651 规定的个体防护装 备与用品，并监督、指导从业人员按照有关规定正确佩戴、使用、维护、保养和检査个体防护装备与用 品。 11.5.2.3 运营单位应建立工单系统，设备的检修、调试和维护必须要有相应的工单，维护人员不得私 自作业。 11.5.3 相关方 11.5.3.1 运营单位应建立合格承包商、供应商等相关方的名录和档案，定期识别服务行为安全风险， 并采取有效的控制措施。 11.5.3.2 运营单位不得将项目委托给不具备相应资质或安全生产条件的承包商、供应商等相关方。企 业应与承包商、供应商等签订合作协议，明确规定双方的安全生产责任和义务。 11.6 消防安全 11.6.1 电力设备的消防安全应符合 DL 5027 的有关规定。 11.6.2 集中布置的充电设施区域应按 GB 50140 的规定配置灭火器。运营单位应建立消防设施定置图、 台账和记录，确定专人管理，台账内容包括消防设施铭牌参数、放置地点、定期检查情况等。 11.6.3 运营单位应每月对消防设施、器材进行一次检查，填写检查记录，发现过期、失效等问题及时 维护、保养及更换，灭火和监控系统应处于完好状态。 11.6.4 运营单位应定期组织工作人员进行消防培训和应急演练，全体人员应掌握消防知识，熟知消防 器材的位置、性能和使用方法。 11.6.5 防火重点区域禁止吸烟，并应有明显标志。 11.6.6 运营单位应将充电设施配套火灾报警系统的检查纳入全面巡视管理，存在异常、故障应及时进 行处理。 DB5101/T 71—2020 9 11.6.7 对充电设施配套的监控室、配电室、充电区域及主要室内通道等应设置事故应急照明，各空间、 空地及疏散通道应设置疏散照明，疏散通道及出入口应设置疏散指示标志灯。 11.6.8 各紧急出口通道应保持畅通。发生火灾时，应能及时采取有效的处置措施，及时疏散人员，并 报告有关部门。 11.6.9 在汽车库配建的充电站建设应符合 GB 50067 的相关要求。 11.6.10 新建汽车库内配建的充电设施在同一防火分区内应集中布置。布置在一二级耐火等级的汽车 库的首层、二层或三层。当设置在地下或半地下时，宜布置在地下车库的首层，不应布置在地下建筑四 层及以下，每个防火单元的最大允许建筑面积应符合单层汽车库 1500 m 2，多层汽车库 1250 m 2，地下汽 车库或高层汽车库 1000 m 2。 11.6.11 汽车库内的充电设施监控报警信号应同步传输到消防值班室，消防值班人员与运营单位在接 收到报警信号后应立即到现场排查异常情况。 11.6.12 汽车库内配建的充电设施应严格按标准施工，并定期组织电气线路检查，消除电气火灾隐患。 11.7 防汛、防风、防寒 11.7.1 运营单位应根据本地区的气候特点制定相应的防汛、防风和防寒措施。 11.7.2 运营单位应根据需要配备适量的防汛设备和物资，防汛设备在每年汛前要进行全面的检查、试 验，使之处于完好状态，防汛物资应专门保管，并有专门的台账。 11.7.3 运营单位应定期检查和清理充换电设备区及周围的漂浮物等，防止大风天气对充换电设施运行 设备造成故障。 11.7.4 运营单位应采取防寒保温、防凝露措施，室外防护等级不低于 IP 54。 11.8 运行监控 11.8.1 运营单位应建立企业级充电设施监控平台，可监控充电设备核心部件的运行信息，预警故障， 监控平台宜具备大数据分析功能。 11.8.2 监控平台应对设施上的各种信号灯、声响报警装置进行监控，异常情况应能触发预警信息，并 及时处理。 11.8.3 监控平台应对设备运行状态进行监控，异常情况应能触发预警信息，并及时处理。 11.8.4 监控平台应对充电过程进行监控，监视输入电压、输出电压、输出电流等信息以及各保护信号 是否正常，异常情况下监控平台或充电设备应终止充电，触发预警信息，并及时处理。 11.8.5 直流充电时，监控平台应具备收集充电设施上传的相关数据，包含但不限于以下内容： ——监控平台应对充电电压、电流进行监控，当检测到输出电压大于车辆最高允许总电压、输出电 流大于车辆当前需求电流、车辆需求电压/电流大于最高允许总电压/电流，充电设施应停止充 电并能够触发预警信息，及时处理； ——监控平台应对电池温度进行监控，当检测到电池最高温度大于电池最高允许温度、电池短时间 温升过快、同一时刻电池不同部位温差过大，充电设施应停止充电并触发预警推送到用户； ——监控平台应对电池单体电压进行监控，当检测到电池单体电压超过最高允许电压、电池单体压 差超过允许值，充电设施应停止充电并触发预警推送到用户； ——监控平台检测到车辆电池管理系统/车辆控制器发生通讯中断、充电枪连接故障、车辆传输数 据不刷新、电池 SOC 在正常功率充电过程长时间无变化时，充电设施应停止充电并触发预警推 送到用户； ——监控平台应具有检测并存储车辆识别号 VIN、最低单体动力蓄电池电压及组号的功能。 11.8.6 监控平台应通过视频监控等系统对充电设施进行安防监控，异常情况应能触发预警信息，并及 时处理，充电设施宜充分利用场站既有消防、监控系统。 DB5101/T 71—2020 10 11.8.7 监控平台应定期对充电设备的运行数据进行统计、分析，形成报表，应符合 NB/T 33019 的有 关规定。 11.9 标志和标识 11.9.1 运营单位应在重要的设备或工作区设置工作区域警示线。 11.9.2 运营单位应按照有关规定和工作场所的安全风险特点，在有重大风险源、较大危险因素的工作 场所，应在明显位置设置安全警示标志，并符合相关规定要求。 11.9.3 运营单位应在设备设施施工、检维修等作业现场设置警戒区域和警示标志，在检维修现场的坑、 井、洼、沟、陡坡等场所设置围栏和警示标志，进行危险提示、警示，告知危险的种类、后果及应急措 施等。 11.9.4 经营单位应定期对警示标志进行检査维护，确保其完好有效。 11.10 应急管理 11.10.1 运营单位应设置应急组织，建立突发事件应急预案，包括充电设施火灾、车辆电池火灾、人 员触电等。 11.10.2 应急预案应满足统一指挥，分级负责，组织机构健全，人员和物资配备充足，通信畅通，行 动迅速准确等基本要求。应急预案的主要内容应包括组织机构、人员、物资、事件等级、报告程序、事 故处置方法、清理和善后工作等。 11.10.3 应急预案中涉及的应急设备应在指定场所存放，建立管理台账，安排专人管理，并定期检查、 维护、保养，确保其完好可靠。 11.10.4 企业应按照 AQ/T 9007 的规定定期开展生产安全事故应急演练，做到一线从业人员参与应急 演练全覆盖，并按照 AQ/T 9009 的规定对演练进行总结，根据演练发现的问题，修订、完善应急预案， 改进应急准备工作。 11.10.5 发生事故后，运营单位应根据预案要求，立即启动应急响应程序，按照有关规定报告事故情 況，并开展先期处置。 11.10.6 充电设施火灾和触电事故应急应立即在上级断电，断电前不能有任何触碰充电设施的行为。 11.10.7 车辆电池火灾有释放有毒烟气、电池燃爆、漏电等风险，应疏散人群，远离起火车辆，扑救 火灾时应穿戴绝缘手套和绝缘靴，在 10 m 外用水降温。 11.10.8 运营单位应建立事故报告程序，明确事故内外部报告的责任人、时限、内容等，即事故发生 后，事故现场有关人员应立即向本单位负责人报告，单位负责人接到报告后，应于 1 小时内向事故发生 地县级以上人民政府应急管理部门和负有安全生产监督管理职责的有关部门报告。情况紧急时，事故现 场有关人员可直接向事故发生地县级以上人民政府应急管理部门和负有安全生产监督管理职责的有关 部门报告。企业应妥善保护事故现场以及相关证据。事故报告后出现新情况的，应及时补报。 11.10.9 运营单位应开展经常性事故案例警示教育活动，认真吸取事故教训。 12 报废 12.1 充电设施需进行报废处理的，责任主体单位应在充电设施报废拆除前制定报废拆除工作方案，开 展风险辨识评估及制定管控措施，对相关作业人员进行安全培训和安全技术交底。 12.2 报废拆除过程应先拆除配电接线部分，消除拆除过程中触电风险，在现场明显位置设置安全警示 标志，并加强现场监管，确保现场安全。 12.3 责任主体单位在充电设施报废后，应做好现场的恢复工作。 DB5101/T 71—2020 11 附 录 A （规范性附录） 充电设施与爆炸危险场所和重要保护设施安全距离 A.1 充电设施与加油加气站的安全距离 A.1.1 充电设施及配线应远离加油站的管、井、沟、槽等油气容易聚集部位。 A.1.2 在加油加气站进行设备布置时，可优先获取加油加气站防爆分区图（危险性爆炸区域划分图）， 根据加油加气站防爆分区图进行设计，防爆设备以外的电气设备须布置在辅助服务区。 A.1.3 低压充电设备及设备线缆、电力架空线路应设置在加油加气站辅助服务区，附属的充电车位与 辅助服务区边界距离不低于5 m，加油加气站无法提供该站的防爆分区图纸时，可按照表A.1的安全距离 进行选址设计，该表是根据国标爆炸危险区范围的定义计算制定。 表 A.1 加油加气站辅助服务区边界范围 易燃易爆设施 类型 设备名称 水平安全距离（m） 垂直安全距离（m） 标准来源 汽油加油站 埋地卧式汽油罐人孔 边缘 4.5 m 以外 地面 4.0 m 以上 GB 50156-2012 （2014 年版）附 录 C 加油加气站 爆炸危险性区域 2 区再加 3 m 为安 全距离 埋地卧式汽油罐通气 管管口 管口 6.0 m 为圆心 管口 6.0 m 为圆心 地面汽油罐通气管管 口 管口 6.0 m 为圆心 管口上方 6.0 m，地下 3.0 m 以 下 密闭卸油口 4.5 卸油口上方 4.5 m 以外，地下 3.0 m 以下 汽油加油机 加油机中心线 7.5 m 以外 加油机顶部 3.15 m 以外 LPG 加气站 LPG 加气机 加气机中心线 8.0 m 以外 加气机顶部 3.15 m 以外 埋地 LPG 储罐人孔 边缘 6.0 m 以外 地面 5.0 m 以上 LPG 放散管管口 管口 6.0 m 为圆心 管口上方 6.0 m，地下 3.0 m 以 下 卸车口 6.0 卸油口上方 6.0 m 以外，地下 3.0 m 以下 储罐 外壁 6.0 m 以外 地下 3.0 m 以下 防护提 3.0 地下 3.0 m 以下 露天 LPG 泵、压缩机、 阀门、法兰等附件 外壳高于地面 0.6 m 以上部分，水平距离 为 6.0 m 以外，距离 地面 0.6 m（含 0.6 m）范围内的部 分，水平距离为 9.0 m 以外 外壳顶部 6.0 m 以外，地下 3.0 m 以下 DB5101/T 71—2020 12 表A.1（续） 易燃易爆设施类 型 设备名称 水平安全距离（m） 垂直安全距离（m） 标准来源 LPG加气站 LPG 压缩机、阀门、法兰 间等附件的房间 房间孔洞边缘外 9.0 m（此 项取最大值） 房间顶 3.0 m 以外 GB 50156-2012 （2014年版）附 录C加油加气站 爆炸危险性区域 2区再加3 m为安 全距离 CNG加气站 储气瓶、储气井 壳体7.5 m以外 壳体顶部7.5 m以外 放散管管口 管口6.0 m为圆心 管口6.0 m为圆心 CNG压缩机、阀门、法兰 间等类似附件的房间 房间孔洞外10.5 m（此项取 最大值） —— 露天CNG压缩机、阀门、 法兰 7.5 壳体顶部10.5 m以 外，地下3.0 m以下 CNG储气瓶间 房间孔洞外7.5 m（此项取 最大值） —— CNG卸气柱、加气机、加 气柱 7.5 8.5 LNG加气站 LNG储罐 外壁6.0 m 顶部6.0 m以外 防护提 外壁3.0 m 堤顶3.0 m以外 露天LNG泵 外壁7.5 m 顶部10.5 m以外 LNG气化器 外壁6.0 m 顶部6.0 m以外 LNG卸气柱 密闭式注送口7.5m为圆心 密闭式注送口7.5 m 以上, 地下3.0 m以 下 LNG加气机 7.5 8.5 A.1.4 高压箱式变压器设备不能按照充电设施进行安全距离计算，箱式变压器又称预装式变电站，属 于变电站范畴，根据 GB 50156 确定箱变安全距离时，参照丙类厂房选取箱变与加油加气设施安全距离， 箱高压变与加油加气站的各附属设施安全距离应按照表A.2 的要求进行确定。 表 A.2 高压箱变与加油加气站设施安全距离 易燃易爆设 施类型 场地类型 场地级别 安全距离（m） 标准来源 加油加气站 汽油埋地油罐 无油气回收系 统 一级站 18.0 GB 50156-2012（2014 年版）中表 4.04 汽油 设备与站外建（构）筑 物安全间距、4.05 柴 油设备与站外建（构） 筑物安全间距、4.06、 4.07LPG设备与站外建 （构）筑物安全间距、 4.08CNG工艺设备与站 外建（构）筑物安全间 距、4.09LNG 设备与站 外建（构）筑物安全间 二级站 16.0 三级站 15.0 有卸油油气回 收系统 一级站 14.5 二级站 13.0 三级站 12.0 有卸油和加油 油气回收系统 一级站 12.5 二级站 11.0 DB5101/T 71—2020 13 易燃易爆设 施类型 场地类型 场地级别 安全距离（m） 标准来源 距（标准按丙类厂房选 取） 三级站 10.5 表A.2（续） 易燃易爆设 施类型 场地类型 场地级别 安全距离（m） 标准来源 加油加气站 汽油加油机、通气 管 无油气回收系统 15.0 GB 50156-2012 （2014年版）中表 4.04汽油设备与站 外建（构）筑物安 全间距、4.05柴油 设备与站外建（构） 筑物安全间距、 4.06、4.07LPG设备 与站外建（构）筑 物安全间距、 4.08CNG工艺设备 与站外建（构）筑 物安全间距、 4.09LNG设备与站 外建（构）筑物安 全间距（标准按丙 类厂房选取） 有卸油油气回收系统 12.0 有卸油和加油油气回收系统 10.5 柴油埋地油罐 —— 9.0 柴油加油机、通气 管 —— 9.0 地上LPG储罐 一级站 32.0 二级站 32.0 三级站 28.0 埋地LPG储罐 一级站 18.0 二级站 16.0 三级站 15.0 LPG卸车点 —— 16.0 LPG放散管管口、加 气机 —— 14.0 CNG储气瓶 —— 18.0 CNG集中放散管管 口 —— 18.0 CNG储气井、加（卸） 气设备、压缩机 （间） —— 13.0 地上LNG储罐 一级站 25.0 二级站 22.0 三级站 20.0 埋地LNG储罐 埋地、地下、半地下LNG储罐与设备安全距离不应小于本 表地上LNG储罐安全距离的50 %、70 %、80 %，且不小于6 m LNG放散管管口、加 气机 —— 20.0 DB5101/T 71—2020 14 LNG卸车点 —— 20.0 A.1.5 架空线路与加油加气站的安全距离参照表A.3确定。 表 A.3 架空线路与加油加气站设备安全距离 易燃易爆设 施类型 场地类型 安全距离（m） 标准来源 汽油设备 埋地油罐 无绝缘层 一级站 1.5 倍杆（塔）高，且不应小于 6.5 m GB50156-2012（2014 年版）中表 4.04 汽 油设备与站外建 （构）筑物安全间 距、4.05 柴油设备与 站外建（构）筑物安 全间距、4.06、 4.07LPG 设备与站外 建（构）筑物安全间 距、4.08CNG 工艺设 备与站外建（构）筑 物安全间距、 4.09LNG 设备与站外 建（构）筑物安全间 距 二级站 1 倍杆（塔）高，且不应小于 6.5 m 三级站 6.5 有绝缘层 一级站 1 倍杆（塔）高，且不应小于 5 m 二级站 0.75 倍杆（塔）高，且不应小于 5 m 三级站 5.0 加油机、 通气管管 口 无绝缘层 6.5 有绝缘层 5.0 柴油设备 埋地油罐 无绝缘层 一级站 0.75倍杆（塔）高，且不应小于6.5 m 二级站 0.75倍杆（塔）高，且不应小于6.5 m 三级站 6.5 有绝缘层 一级站 0.5倍杆（塔）高，且不应小于5 m 二级站 0.5倍杆（塔）高，且不应小于5 m 三级站 5.0 加油机、 通气管管 口 无绝缘层 6.5 有绝缘层 5.0 LPG储罐、LP G设备 地上LPG 储罐 有绝 缘层 一级站 1.5倍杆(塔)高 二级站 1倍杆(塔)高 三级站 1倍杆(塔)高 无绝缘层 1.5倍杆(塔)高 埋地LPG 储罐 无绝 缘层 一级站 1.5倍杆(塔)高 二级站 1倍杆(塔)高 三级站 1倍杆(塔)高 有绝 缘层 一级站 1倍杆(塔)高 二级站 0.75倍杆(塔)高 三级站 0.75倍杆(塔)高 DB5101/T 71—2020 15 易燃易爆设 施类型 场地类型 安全距离（m） 标准来源 站内LPG 设备 无绝缘层 1倍杆(塔)高 有绝缘层 0.75倍杆(塔)高 表A.3（续） 易燃易爆设 施类型 场地类型 安全距离（m） 标准来源 CNG设备 储气瓶 无绝缘层 1.5倍杆(塔)高 GB50156-2012（2014 年版）中表4.04汽油 设备与站外建（构） 筑物安全间距、4.05 柴油设备与站外建 （构）筑物安全间 距、4.06、4.07LPG 设备与站外建（构） 筑物安全间距、4.08 CNG工艺设备与站外 建（构）筑物安全间 距、4.09LNG设备与 站外建（构）筑物安 全间距 有绝缘层 1倍杆(塔)高 集中放散 管管口 无绝缘层 1.5倍杆(塔)高 有绝缘层 1倍杆(塔)高 储气井、 加（卸） 气设备、 压缩机 （间） 无绝缘层 1倍杆(塔)高 有绝缘层 LNG设备 地上LNG 储罐 有绝缘 层 一级站 1.5倍杆(塔)高 二级站 1倍杆(塔)高 三级站 1倍杆(塔)高 无绝缘层 1.5倍杆(塔)高 放散管管 口、加气 机 无绝缘层 1倍杆(塔)高 有绝缘层 0.75倍杆(塔)高 卸车点 无绝缘层 1倍杆(塔)高 有绝缘层 0.75倍杆(塔)高 A.1.6 毗邻加油加气站建设的充电车位与油气混合站距离不小于本设施与对应级别民用建筑物安全距 离，具体要求见表 A.4。 表 A.4 站外充电设备与加油加气站设施安全距离 易燃易爆 设施类型 场地类型 场地级别 安全距离（m） 标准来源 二类保护 物（毗邻加 油站且充 电车位大 于 200 个） 汽油埋地油罐 无油气回收系统 一级站 20.0 GB50156-2012（2014 年 版）中表 4.04 汽油设备 与站外建（构）筑物安 全间距、4.05 柴油设备 与站外建（构）筑物安 全间距、4.06、4.07LPG 设备与站外建（构）筑 二级站 16.0 三级站 14.0 有卸油油气回收 系统 一级站 16.0 二级站 13.0 三级站 11.0 有卸油和加油油 一级站 12.0 DB5101/T 71—2020 16 表A.4（续） 物安全间距、4.08CNG 工艺设备与站外建（构） 筑物安全间距、4.09LNG 设备与站外建（构）筑 物安全间距（标准按丙 类厂房选取） 气回收系统 二级站 9.5 三级站 8.5 易燃易爆 设施类型 场地类型 场地级别 安全距离（m） 标准来源 二 类 保 护 物（毗邻加 油 站 且 充 电 车 位 大 于 200 个） 汽油加油机、通气管 无油气回收系统 12.0 GB50156-2012（2014 年 版）中表 4.04 汽油设备 与站外建（构）筑物安 全间距、4.05 柴油设备 与站外建（构）筑物安 全间距、4.06、4.07LPG 设备与站外建（构）筑 物安全间距、4.08CNG 工艺设备与站外建（构） 筑物安全间距、4.09LNG 设备与站外建（构）筑 物安全间距（标准按丙 类厂房选取） 有卸油油气回收系统 9.5 有卸油和加油油气回收系统 8.5 柴油埋地油罐 —— 6.0 柴油加油机、通气管 —— 6.0 地上 LPG 储罐 一级站 35.0 二级站 28.0 三级站 22.0 埋地 LPG 储罐 一级站 20.0 二级站 16.0 三级站 14.0 LPG 卸车点 —— 16.0 LPG 放散管管口、加 气机 —— 14.0 CNG 储气瓶 —— 20.0 CNG 集中放散管管口 —— 20.0 CNG 储气井、加（卸） 气设备、压缩机（间） —— 14.0 地上 LNG 储罐 一级站 25.0 二级站 20.0 三级站 16.0 DB5101/T 71—2020 17 表A.4（续） 易燃易爆 设施类型 场地类型 场地级别 安全距离（m） 标准来源 三类保护 物（毗邻加 油站且充 电车位小 于200个） 汽油埋地油罐 无油气回收系统 一级站 16.0 GB50156-2012（2014年 版）中表4.04汽油设备 与站外建（构）筑物安 全间距、4.05柴油设备 与站外建（构）筑物安 全间距、4.06、4.07LPG 设备与站外建（构）筑 物安全间距、4.08CNG 工艺设备与站外建 （构）筑物安全间距、 4.09LNG设备与站外建 （构）筑物安全间距 （标准按丙类厂房选 取） 二级站 13.0 三级站 11.0 有卸油油气回收系统 一级站 12.0 二级站 9.5 三级站 8.5 有卸油和加油油气回 收系统 一级站 10.0 二级站 8.0 三级站 7.0 汽油加油机、通气管 无油气回收系统 10.0 有卸油油气回收系统 8.0 有卸油和加油油气回收系统 7.0 柴油埋地油罐 —— 6.0 柴油加油机、通气管 —— 6.0 地上LPG储罐 一级站 25.0 二级站 22.0 三级站 18.0 埋地LPG储罐 一级站 15.0 二级站 13.0 三级站 11.0 LPG卸车点 —— 13.0 LPG放散管管口、加 气机 —— 11.0 CNG储气瓶 —— 18.0 CNG集中放散管管口 —— 15.0 CNG储气井、加（卸） 气设备、压缩机（间） —— 12.0 地上LNG储罐 一级站 18.0 埋地 LNG 储罐 埋地、地下、半地下 LNG 储罐与设备安全距离不应小 于本表地上 LNG 储罐安全距离的 50 %、70 %、80 %， 且不小于 6 m LNG 放散管管口、加 气机 —— 16.0 LNG 卸车点 —— 16.0 DB5101/T 71—2020 18 易燃易爆 设施类型 场地类型 场地级别 安全距离（m） 标准来源 二级站 16.0 三级站 14.0 埋地LNG储罐 埋地、地下、半地下LNG储罐与设备安全距离不应小于 本表地上LNG储罐安全距离的50 %、70 %、80 %，且不 小于6 m LNG放散管管口、加 气机 —— 14.0 LNG卸车点 —— 14.0 A.2 充电设施与燃气设施的安全距离 充电箱变与燃气设施的安全距离参照表 A.5确定。 表 A.5 高压箱变与燃气设施安全距离 充电设施类型 燃气设施类型 储量（m 3） 安全距离（m） 标准来源 高压箱变 储配站、门站储气罐 <1000 12.0 GB 50028-2006 中表 6.3.3 地下燃气管道 与建筑物构筑物水 平净距、表 6．5．3 储气罐与站内的建、 构筑物的防火间距、 表 6．5．12 集中放 散装置的放散管与 站外建、构筑物的防 火间距表、6．6．3 调压站(含调压柜) 与其他建筑物、构筑 物水平净距、7．2．4 气瓶车固定车位与 站外建、构筑物的防 火间距、7.4.3 CNG 气瓶组供气站与站 外建、构筑物的防火 间距表 8.3.7、 8.3.8、8.3.9、 8.3.26 液化石油气 瓶库及灌瓶间与站 外建、构筑物的防火 1000～10000 15.0 10000～50000 20.0 50000～200000 25.0 >200000 30.0 储配站集中放散管 —— 30.0 调压站及调压设备 —— 6.0 CNG 储气瓶 —— 30.0 放散管 —— 30.0 CNG 气瓶组供气站 —— 25.0 液化石油气供应基地 —— 120.0 液化石油气气化站、混气站储罐 液化石油气气化站、混气站储罐 瓶组气化站 <10 30.0 10～30 35.0 30～50 45.0 —— 存瓶量（t） 液化石油气瓶库及灌瓶间 <10 15.0 液化石油气瓶库及灌瓶间 10～30 18.0 DB5101/T 71—2020 19 充电设施类型 燃气设施类型 储量（m 3） 安全距离（m） 标准来源 间距、8.4.3 液化石 油气气化站、混气站 储罐与站外建、构筑 物的防火间距 8.5.3 独立瓶组间与站外 建、构筑物的防火间 距、附录 C >30 20.0 充电设备及 基础 燃气管线 —— 1.5 无人值守调压室 —— 4.5 燃气井、地下阀室 —— 地下区域以外 A.3 管线与其他城市管线的安全距离 A.3.1 埋地管线与其他城市管线安全距离参照表 A.6确定。 表 A.6 埋地管线与其他城市管线安全距离 易燃易爆设施类型 场地类型 水平安全距离（m） 垂直安全距离（m） 标准来源 燃气管线 低压<0.01 0.5 0.5 GB 50289-2016 中表 4.1.9 工程管线之间及 其与建(构)筑物之间 的最小水平净距、表 4.1.14 工程管线交叉 时的最小垂直净距 中压 0.01~0.4 0.5 0.5 次高压 0.4~0.8 1.0 0.5 次高压 0.8~1.6 1.5 0.5 给水管线 —— 0.5 0.15 污水、雨水 —— 0.5 0.5 电力电缆 —— —— 0.5 通信电缆 —— 0.5 0.5 热力管线 —— 2.0 0.5 易燃易爆液体管线 —— 10.0 0.5 地上杆柱 —— 0.6 —— 乔木、灌木 —— 1.0 —— 建筑物 —— 0.5 —— A.3.2 架空管线与其他城市管线安全距离参照表A.7确定。 表 A.7 架空线路与其它城市管线安全距离 易燃易爆设施 类型 线路电压等级（KV） 水平安全距离（m） 垂直安全距离（m） 标准来源 燃气管道 （垂直安全距 离 P≦1.6MPa） <3 1.5 1.5 GB 50289-2016 中表 5.0.8、表 5.0.9 架空 管线与燃气管道、通信 3～10 2.0 3.0 35～66 4.0 4.0 DB5101/T 71—2020 20 易燃易爆设施 类型 线路电压等级（KV） 水平安全距离（m） 垂直安全距离（m） 标准来源 线、其他管线的水平与 垂直净距 110 4.0 4.0 220 5.0 5.0 330 6.0 6.0 500 7.5 7.5 750 9.5 9.5 通信线 <3 1.0 1.0 3～10 2.0 2.0 35～66 4.0 3.0 110 4.0 3.0 220 5.0 4.0 330 6.0 5.0 500 8.0 8.5 750 10.0 12.0 表A.7（续） 易燃易爆设施 类型 线路电压等级（KV） 水平安全距离（m） 垂直安全距离（m） 标准来源 其他管道 <3 1.5 1.5 GB 50289-2016 表 5.0.8、表 5.0.9 架空 管线与燃气管道、通信 线、其他管线的水平与 垂直净距 3～10 2.0 2.0 35～66 4.0 3.0 110 4.0 3.0 220 5.0 4.0 330 6.0 5.0 500 6.5 6.5 750 9.5 8.5 A.4 与民用及工业建筑、储罐安全距离 A.4.1 高低压充电设备、配套设施与民用及工业建筑的安全距离参照表 A.8确定。 表 A.8 高低压充电设备、配套设施与民用及工业建筑安全距离 充电设施 建筑物 安全距离（m） 引用标准 低压充电设备及配 套设施 甲类厂房 参照防爆分区图纸 GB 50058 乙类厂房 甲类仓库 乙类仓库 沼气池、化粪池（也适用箱变） DB5101/T 71—2020 21 高压箱变 民用建筑 3.0 GB 50016-2014（2018 年版）中表 3.4.1、 3.5.1、3.5.2、4.5.1 条文说明中箱变按照 一、二级建筑选择 甲类厂房 25.0 乙类厂房 25.0 丙丁戊类厂房 14.0 甲类仓库 20.0 乙类仓库 25.0 丙丁戊类仓库 14.0 可燃材料堆场 50.0 架空线路 甲、乙、丙类液体储罐，液化石油气储罐， 可燃、助燃气体储罐 1.5 倍杆(塔)高 GB 50016-2014（2018 年版）中表 10.2.1 直埋地下甲、乙类液体储罐，可燃气体储罐 0.75 倍杆(塔)高 丙类液体储罐 1.2 倍杆(塔)高 直埋地下丙类液体储罐 0.6 倍杆(塔)高 A.4.2 高低压充电设备、配套设施与储罐的安全距离参照表 A.9确定。 表 A.9 高低压充电设备、配套设施与储罐的安全距离 充电设施 场地类型 容积（m 3） 安全距离（m） 引用标准 高低压充电设备、 配套设施 甲乙类液体储罐 1～50 30.0 GB 50016-2014 （2018 年版）中表 4.3.1、4.3.3、4.3.8 50～200 35.0 200～1000 40.0 1000～5000 50.0 丙类液体储罐 5～250 24.0 250～1000 28.0 1000～5000 32.0 5000～25000 40.0 可燃气体储罐 <1000 20.0 1000～10000 25.0 10000～50000 30.0 50000～100000 35.0 100000～300000 40.0 氧气储罐 <1000 25.0 1000～50000 30.0 >50000 35.0 DB5101/T 71—2020 22 附 录 B （规范性附录） 成都市充电设施建设项目自评/验收表 表B.1给出了成都市充电设施建设项目自评/验收的具体内容。 表 B.1 成都市充电设施建设项目自评/验收表 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 “三同时” “三同时”管理 按规定对项目进行备案、初步设计、总体开工方案、开工前安全条件确认和竣工验收 等阶段进行规范管理。 一般项 资料查阅、现场查看 建设单位应将安全设施投资纳入建设项目概算。 关键项 资料查阅 充电设施建设项目备案分类： （1）市级相关部门负责检查市级有关部门备案的建设项目、跨两个及两个以上行政区 域的建设项目、受四川省主管部门委托检查的建设项目； （2）区（市）县相关部门负责检查本级有关部门备案的建设项目、受成都市主管部门 委托检查的建设项目； （3）其他建设项目，按照“谁建设、谁负责”的原则，建设单位应对其安全生产条件 和设施进行综合分析，形成书面报告备查。 关键项 资料查阅 开展项目备案，审批手续齐全，应包含备案批复。 关键项 资料查阅 项目按照《中华人民共和国安全生产法》、《建设项目安全设施“三同时”监督管理 办法》等有关规定开展安全预评价或安全生产条件论证和设施综合分析、设施设计、 安全验收评价。 关键项 资料查阅 建设单位按相关规定对安全预评价、设施设计、安全验收评价报告组织审查。 关键项 资料查阅 DB5101/T 71—2020 23 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 “三同时” “三同时”管理 充电设施建设项目安全预评价要求： （1）符合建设项目“三同时”的项目，建设单位应委托具有相应技术和能力的安全生 产技术服务机构，对其建设项目进行安全预评价，并编制安全预评价报告。安全预评 价报告应符合国家标准或者行业标准的规定； （2）不符合建设项目“三同时”的项目，建设单位应对其安全生产条件和设施进行综 合分析，形成书面报告备查。 关键项 资料查阅 充电设施建设项目安全设施设计要求： （1）对于符合建设项目“三同时”的项目建设单位应委托有相应资质的初步设计单位 对建设项目安全设施同时进行设计，编制安全设施设计。安全设施设计必须符合有关 法律、法规、规章和国家标准或者行业标准、技术规范的规定，并尽可能采用先进适 用的工艺、技术和可靠的设备、设施。应充分考虑建设项目安全预评价报告提出的安 全对策措施； （2）不符合建设项目“三同时”的项目建设单位自行组织安全设施设计审查，形成书 面报告备查。 关键项 资料查阅 充电设施建设项目分类验收要求： （1）充电设施建设项目不符合“三同时”条件时，建设单位可自行组织或委托具有相 应技术和能力的安全生产技术服务机构对安全设施进行验收评价，并编制建设项目安 全验收评价报告，并对安全设施、充电设施进行安全技术竣工验收；建设项目安全验 收评价报告应符合国家标准或者行业标准的规定。验收完成后应形成书面报告备查； （2）充电设施建设项目符合“三同时”条件时，建设单位应委托具有相应技术和能力 的安全生产技术服务机构对安全设施进行验收评价，并编制建设项目安全验收评价报 告，并对安全设施、充电设施进行安全技术竣工验收；建设项目安全验收评价报告应 符合国家标准或者行业标准的规定。验收完成后应形成书面报告行业部门进行备案。 关键项 资料查阅 DB5101/T 71—2020 24 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 安全技术及 管理 项目选址和周边环境 充电站内电气设备周围不应存放易燃易爆物品、污染和腐蚀介质。 关键项 现场查看 充电站不应靠近有潜在火灾或爆炸危险的地方，当与有爆炸危险的建筑物毗邻时，应 符合 GB 50058 的要求。与加油加气站共建的充电站，电动汽车充电设施应布置在辅助 服务区内，危险性设备爆炸危险区域参照 GB 50156的相关规定。充电设施与加油加气 站设施的安全距离参照附录A.1 充电设施与加油加气站的安全距离。 关键项 现场查看、查阅设计相关 文件 充电设施与燃气设施的安全距离参照附录 A.2 充电设施与燃气设施的安全距离。 关键项 现场查看 充电设施与城市管线的安全距离参照附录 A.3 管线与其他城市管线的安全距离。 关键项 现场查看 充电设施与民用及工业建筑、储罐的安全距离参照附录 A.4 与民用及工业建筑、储罐 安全距离。 关键项 现场查看 充电站不应设在有剧烈震动或高温的场所。不应设在厕所、浴室或其他经常积水场所 的正下方，且不宜与上述场所相贴邻。 关键项 现场查看、查阅设计相关 文件 充电站应具备通风条件，不应设在多尘或有腐蚀性气体的场所，当无法远离时，应设 置在最小频率风向的下风向。 一般项 现场查看、查看设计相关 文件 总平面布置 户外安装的充电设备的基础应高于所在地坪0.2 m，户内安装的充电设备的基础应高于 所在地坪0.05 m。 一般项 现场查看 充电设备应靠近充电位布置，以便于充电，设备外廓距充电位边缘的净距不宜小于 0.4 m。充电设备的布置不应妨碍其他车辆的充电和通行，同时应采取保护充电设备及 操作人员安全的措施。 一般项 现场查看 充电站内道路的设置应满足消防及服务车辆通行的要求，站点的出入口不宜少于2个， 当充电站的车位不超过50个，可设置1个出入口，入口和出口宜分开设置，并有明确指 示标识。 一般项 现场查看 DB5101/T 71—2020 25 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 安全技术及 管理 总平面布置 非车载充电机或交流充电桩与站内汽车通道（或充电车位）相邻一侧，应设置车档或 防撞（柱）栏，防撞（柱）栏的高度不应小于0.5 m。 一般项 现场查看 公用工程及辅助 设施 供配电 与加油加气站合建时，不应采用管沟铺设电缆。电缆不得与油品、LPG、LNG和CNG管道、 热力管道铺设在同一沟内。 关键项 现场查看、查阅相关设计、 施工报告或记录 带电作业工具应绝缘良好、连接牢固、转动灵活，禁止使用有损坏、受潮、变形或失 灵的带电作业装备、工具。带电作业工具应专人保管、登记造册，并建立试验、检修、 使用记录。应定期进行电气试验及机械试验，电气试验：预防性试验每年一次，检查 性试验每年一次，两次试验间隔半年。机械试验:绝缘工具每年一次，金属工具两年一 次。 一般项 现场查看、查阅记录 防雷 新建、改建、扩建（构）筑物竣工验收时，建设单位应委托取得防雷装置检测资质的 单位对防雷装置进行检测、验收。 关键项 查阅检测报告 充电站的建（构）筑物应设置防直击雷与防感应雷的装置，并宜采用避雷带（网）作 接闪器。当彩钢屋面的金属板厚度不小于0.5 mm、搭接长度不小于100 mm且紧邻金属 板的下方无易燃物品时，彩钢屋面可直接作为接闪器。接闪器应与防雷装置相连。避 雷带、引下线、接地体宜选用热镀锌材质。 关键项 查阅相关设计、施工报告 或记录 充电站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地 宜共用接地装置，接地电阻不应大于4 Ω，接地装置只能并联，不能串联。 一般项 查阅相关测试报告或记录 充电站供电设备的正常不带电的金属部分、避雷器的接地端均应做保护接地。 关键项 现场查看、查阅相关设计、 记录 消防 充电站应满足环境保护和消防安全的要求。充电站建（构）筑物构件的燃烧性能、耐 火极限、站内的建（构）筑物与站外的民用建（构）筑物及各类厂房、库房、堆场、 储罐之间的防火间距应符合 GB 50016的规定。 关键项 现场查看、查阅相关设计、 施工文件 充电站内的建筑物满足耐火等级低于二级、体积大于3000 m 3且火灾危险性为非戊类的， 充电站应设置消防给水系统，消防水源应有可靠的保证。 关键项 现场查看、查阅文件 DB5101/T 71—2020 26 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 A 安全技术及 管理 公用工程及辅助 设施 消防 电动汽车充电站建筑物灭火器的配置应符合现行国家标准GB 50140的有关规定。室外 充电区灭火器的配置应符合下列要求：不考虑插电式混合动力汽车进入时，充电站应 按轻危险级配置灭火器。考虑插电式混合动力汽车进入时，充电站应按严重危险级配 置灭火器。 关键项 现场查看、查阅工程设计 相关文件、相关计算 地上停车场应有室外消火栓，充电设施应在室外消火栓保护半径（150 m）以内。 关键项 现场查看、查阅设计、 施工相关文件 消防用电设备应采用单独的供电回路，当发生火灾切断生产、生活用电时，仍应保证 消防用电，其配电设备应设置明显标志。控制室、配电室、消防水泵房应装设事故应 急照明装置。疏散通道应设置疏散照明装置、疏散通道及出入口应设置疏散指示标志 灯。火灾应急照明的备用电源连续供电时间不应少于30 min。 关键项 现场查看 灭火器的摆放应稳固，其铭牌应朝外。手提式灭火器宜设置在灭火器箱内或挂钩、托 架上，其顶部离地面高度不应大于1.50 m；底部离地面高度不宜小于0.08 m。灭火器箱 不得上锁。灭火器设置在室外时，应有相应的保护措施。 一般项 现场查看 充电站应保障疏散通道、安全出口畅通，并设置符合国家规定的消防安全疏散指示标 志和应急照明设施，保持防火门、防火卷帘、消防安全疏散指示标志、应急照明、机 械排烟送风等设施处于正常状态，消防设施不得移作他用。 关键项 现场查看 建设单位应按照建筑消防设施检查维修保养有关规定的要求，对建筑消防设施的完好 有效情况进行检查和维修保养。建立消防设施定置图、台账和记录，确认专人管理， 台账内容包括消防设施铭牌参数、放置地点、定期检查情况等。 一般项 现场查看、查阅资料 现场安全管理 充电站内，电动汽车应按照规定的限速在允许的范围内行驶，并停靠在指定的区域内。 一般项 现场查看 充电站应在醒目位置设置安全警告标识、消防安全标志。高压、非工作人员禁入区域 要有安全警告标识。安全警告标识应符合 GB/T 10001.1、GB 2894的规定。消防安全标 志应符合 GB 13495.1的要求。 一般项 现场查看 DB5101/T 71—2020 27 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 安全技术及 管理 安全基础管理 建设单位必须遵守《中华人民共和国安全生产法》和其他有关安全生产的法律、法规， 加强安全生产管理，建立、健全安全生产责任制和安全生产规章制度，改善安全生产 条件，推进安全生产标准化建设，提高安全生产水平。 一般项 查阅安全生产、责任制、 安全生产规章制度、 操作规程文件 建设单位从业人员超过一百人的，应设置安全生产管理机构或者配备专职安全生产管 理人员；从业人员在一百人以下的，应配备专职或者兼职的安全生产管理人员。 关键项 查阅机构设置文件、 人员任命文件 建设单位的主要负责人和安全生产管理人员必须具备与本单位所从事的生产经营活动 相应的安全生产知识和管理能力。 关键项 查阅培训证书 建设单位应具备的安全生产条件所必需的资金投入，由建设单位的决策机构、主要负 责人或者个人经营的投资人予以保证，并对由于安全生产所必需的资金投入不足导致 的后果承担责任。安全生产费用在成本中据实列支。 关键项 查阅安全投入记录 建设单位与从业人员订立的劳动合同，以及依法为从业人员办理工伤保险的事项。 一般项 现场询问、查阅合同、 保险记录 建设单位应对从业人员进行安全生产教育和培训，保证从业人员具备必要的安全生产 知识，熟悉有关的安全生产规章制度和安全操作规程，掌握本岗位的安全操作技能， 了解事故应急处理措施，知悉自身在安全生产方面的全力和义务。未经安全生产教育 和培训合格的从业人员，不得上岗作业。建设单位使用被派遣劳动者的，应将被派遣 劳动者纳入本单位从业人员统一管理。 关键项 现场询问、查阅培训记录 建设单位的特种作业人员必须按照国家有关规定经专门的安全作业培训，取得相应资 格，方可上岗作业。 关键项 现场询问、查阅培训记录 建设单位必须为从业人员提供符合国家标准或者行业标准的劳动防护用品，并监督、 教育从业人员按照使用规则佩戴、使用。 关键项 现场查看、查阅劳保发放 标准、劳保发放签字记录 建设单位应建立设备设施检维修管理制度，制定综合检维修计划，加强日常检维修和 定期检维修管理。 一般项 查阅检修计划相关文件 DB5101/T 71—2020 28 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 安全技术及 管理 安全基础管理 运营单位应建立安全风险辨识管理制度，组织全员对本单位安全风险进行全面、系统 的辨识。 一般项 查阅相关制度文件、 安全风险辨识评估清单 建设单位的安全生产管理人员应根据本单位的生产经营特点，对安全生产状况进行经 常性检查；对检查中发现的安全隐患，应立即处理；不能处理的，应及时报告本单位 有关负责人，有关负责人应及时处理。检查及处理情况应如实记录在案。 一般项 查阅相关检查记录 生产经营项目、场所发包或者出租给其他单位的，建设单位应与承包单位、承租单位 签订专门的安全生产管理协议，或者在承包合同、租赁合同中约定各自的安全生产管 理职责。 一般项 查阅相关协议 建设单位应根据有关法律、法规、规章和相关标准，结合本单位组织管理体系、生产 规模和可能发生的事故特点，确立本单位的应急预案体系，编制相应的安全生产事故 应急预案。对于某一种或者多种类型的事故风险，建设单位可以编制相应的专项应急 预案，或将专项应急预案并入综合应急预案。事故风险单一、危险性小的建设单位， 可以只编制现场处置方案。 一般项 查阅应急预案文件 建设单位应对本单位编制的应急预案进行论证。建设单位的应急预案经评审或者论证 后，由本单位主要负责人签署公布，并及时发放到本单位有关部门、岗位和相关应急 救援队伍。 一般项 查阅应急预案文件、 发放记录 建设单位应在应急预案公布之日起20 个工作日内，按照分级属地原则，向负有安全生 产监督管理职责的有关部门进行告知性备案。 一般项 查阅备案记录 建设单位应根据可能发生的事故种类特点，按照规定设置应急设施，配备应急装备， 储备应急物资，建立管理台账，安排专人管理，并定期检查、维护、保养，确保其完 好、可靠。 一般项 现场查看、查阅台账记录 DB5101/T 71—2020 29 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 安全生产设 备设施 供电系统 电力变流设备安装及安全防护应符合设计要求，柜体涂层应该完好，清洁整齐，柜内 防潮、防凝露设施应完好，柜体底部及电缆引入管管口应封堵严密。 一般项 现场查看、查阅竣工图纸 柜内所装电器元件应齐全完好、安装牢固、标识规范。 一般项 现场查看 二次回路应接线正确、连接可靠、标志齐全清晰。 一般项 现场查看 瓷件应完整、清洁，铁件及瓷件胶合处应该完整无损，充油套管应无渗油，油位正常。 一般项 现场查看 低压配线金属部分应防腐处理。 一般项 现场查看 在电气接地装置与防雷接地装置共用或相连的情况下，应在低压电源线路引入的总配 电箱、配电柜处装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或 等于2.5 kV。每一保护模式的冲击电流值，当无法确定时应取等于或大于12.5 kA。 关键项 查阅相关设计、施工文件 当 Yyn 0型或 Dyn 11型接线的配电变压器设在本建筑物内或附设于外墙处时，应在变 压器高压侧装设避雷器；在低压侧的配电屏上，当有线路引出本建筑物至其他有独自 敷设接地装置的配电装置时，应在母线上装设Ⅰ级试验的电涌保护器，电涌保护器的 电压保护水平值应小于等于 2.5 kV。每一保护模式的冲击电流值，当无法确定时冲击 电流应取等于或大于 12.5 kA；当无线路引出本建筑物时，应在母线上装设Ⅱ级试验的 电涌保护器，电涌保护器每一保护模式的标称放电电流值应等于或大于 5 kA。电涌保 护器的电压保护水平值应小于或等于 2.5 kV。 关键项 查阅相关设计、施工文件 隔离电器断开触头之间的隔离距离，应可见或能明显标示“闭合”和“断开”状态； 隔离电器应能防止意外的闭合；隔离电器应有防止意外断开隔离电器的锁定措施。 一般项 现场查看 配电室的位置应靠近用电负荷中心，设置在尘埃少、 腐蚀介质少、周围环境干燥和无 剧烈震动的场所，并宜留有发展余地。 一般项 现场查看 配电室长度超过7 m时，应设2个出口，并宜布置在配电室两端。当配电室双层布置时， 楼上配电室的出口应至少设一个通向该层走廊或室外的安全出口。通向高压配电室的 门应为双开启门。 关键项 现场查看 DB5101/T 71—2020 30 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 安全生产设 备设施 供电系统 配电线路应装设短路保护和过负荷保护。 关键项 现场查看、查阅竣工图纸 三芯电缆的金属屏蔽层应在线路两终端直接接地。线路中屏蔽层有中间接头时，接头 处也应直接接地。 关键项 现场查看 配电室的门要向外开，室内只设通风窗，不设采光窗，并应有防止雨、雪及蛇、鼠类 小动物从门、窗及电缆沟等进入室内设施。 关键项 现场查看 变压器室一般采用自然通风，夏季的排风温度不宜高于45 ℃，进风和排风的温度差不 大于15 ℃。通风窗应采用非燃烧材料。 关键项 现场查看 低压三相回路宜选用五芯电缆，单相回路宜选用三芯电缆，且电缆中性线截面应与相 线相同。 一般项 现场查看 在室内采用电缆桥架敷设时，其电缆不应有黄麻或其他易延燃材料护层；在有腐蚀或 特别潮湿的场所采用电缆桥架敷设时，应根据不同的腐蚀介质采取相应的防护措施， 并宜选塑料护套电缆，电缆桥架（梯架、托盘）水平敷设时的距离高度一般不宜低于 2.5 m，垂直敷设时距地1.8 m以下部分均应加金属盖板保护，但敷设在电气专用房间 （如配电室、电气竖井、技术层等）内时除外。 关键项 现场查看、查阅施工记录 室内外布线时： （1）应避免由外部热源产生的有害影响； （2）防止在使用过程中因水的侵入或因进入固体物而带来一定的损害； （3）应防止外部的机械损害； （4）在有大量灰尘的场所，应避免由于灰尘聚集在布线上所带来的有害影响，应避免 由强烈日光辐射带来的损害。 关键项 现场查看 分支箱编号、电缆相位应正确，分支箱柜体四方应贴有“当心触电”安全标识牌及设 备属性铭牌。 一般项 现场查看 DB5101/T 71—2020 31 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 安全生产设 备设施 供电系统 主干线电缆连接端子应在内侧，分支端子在外侧面，电缆在箱体内应能清楚看到所挂 的电缆标示牌（铭牌上内容应体现线路名称、用户名称、电缆规格、型号、长度、用 途及起讫点等）。 一般项 现场查看 分支箱基础底座应无裂痕，所有电缆孔洞用进行防火材料封堵（防火材料阻燃性不低 于C级），分支箱基础表面水泥地打平，装饰与环境相协调。 一般项 现场查看 低压电缆分支箱内的空气开关应符合设计要求，进出线采用铜排连接过渡，铜排规格 应满足所供符合要求，支持绝缘子应完好；低压电缆分支箱应上锁。 一般项 现场查看 接地外露部分应涂刷黄绿相间的标志，应设置两点以上接地，接地电阻不大于4 Ω，明 敷接地线应涂以15 mm～100 mm宽度相等的黄色和绿色相间的条纹，明敷处接接地线不 宜做在操作平台正面，防止操作人操作时绊倒。 关键项 现场查看、测试 开关柜、变压器、直流柜、配电自动化终端等设备前后应标有安全警示标识。 一般项 现场查看 开关柜内设备型号数量应满足设计图纸的要求，开关柜所有连接螺栓应连接牢固，现 场分合、接地指示应完好，操作机构及防误装置应完好，各种表计应完好，柜内照明 应按设计要求连接，各种操作工具和解锁应齐全，断路器失压脱扣应解除。 一般项 现场查看 室内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门以及 配电、控制、保护用的屏（柜、箱）及操作台等金属框架和底座应可靠电气连接，并 做防锈处理。 一般项 现场查看 变压器基础固定应焊接牢靠，且不能采用点焊，每点焊接长度应大于30 mm，外壳及中 性点与主接地网应采用扁钢搭接焊接，所有连接螺栓应牢固。 一般项 现场查看、测量 变压器外壳应完好，铭牌应设在外壳上醒目位置，高低压侧应有明显表示。与高低压 柜连接的母排相位应正确，应有相色漆或色标，连接可靠，应有温控器和冷却风扇且 完好，并对温控器进行220 V通电调试正常。 关键项 现场查看、测试 箱变及分支箱应设置有易于接线的接地母排或接地端子，并有明显的接地标识。 关键项 现场查看 安全连接检查，连续检查接地连接，确保供电设备持续接地连续性。 一般项 现场查看 DB5101/T 71—2020 32 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 安全生产设 备设施 供电系统 供电系统应安装紧急断开设备（急停）用于将供电系统与交流电网断开，以防止电击、 起火、爆炸。紧急断开设备应设有一定的保护装置，以防偶然断开。 关键项 现场查看 供电系统的RCD不应自动复位，手动复位装置要便于用户操作，其他人身保护设备的自 动复位要遵循国家相关要求。 关键项 现场查看 充电系统 交流充电桩 充电设施产品应取得具备相应资质的第三方检测机构出具的标准符合性合格报告，不 符合现行标准的已建充电设施应进行改造。 关键项 现场查看、查阅相关证书 户外安装的防护等级应为IP 54。 关键项 现场查看、 查阅设备说明书 在充电状态下拔除插头，充电桩应即时断开负荷开关，中断充电过程；由同一条馈线 供电的充电桩应配备供电缆链接用的电缆转接端子排。 关键项 现场查看 警告牌、操作指示牌安装规范，内容无误，桩体应在醒目位置标识相关操作的说明文 字或图形。 一般项 现场查看 充电插头外壳应将端子和充电电缆的端部完全封闭。 关键项 现场查看 检查交流充电桩断路器、接触器、开关电源、充电连接装置、电能表、认证结算单元 （TCU）等关键零部件，应与厂家提供的资料一致。 一般项 现场查看、查阅资料等 充电桩内部裸露电气设备应设置在离地面600 mm以上的位置。 关键项 现场查看 电缆、导线与端子接触良好，导线颜色符合要求，行线槽规范，涂漆符合要求，电缆 进出线排列布局整齐合理美观，电缆标识正确、完备，充电桩密封性好，外皮无磨损。 充电枪各针无污物，光洁明亮, 线缆端头有线缆号标记，端子编号应正确，屏上所有 设备的铭牌或标签清晰正确。 一般项 现场查看 充电桩在充电过程中如果温度过高，需要额外通风，则需由固定设施（如：建筑物） 进行通风，否则充电设备不能进行充电。 关键项 现场查看.资料 充电桩的危险带电部件不应被触及，应具备在单一故障条件下的电击防护措施。 关键项 现场查看 DB5101/T 71—2020 33 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 安全生产设 备设施 充电系统 交流充电桩 充电机内隔离开关应符合GB/T 14048.3的相关要求，开关和隔离开关的额定电流应不 小于工作电路额定电流的1.25倍，其使用类别应不低于AC-22A或DC-21A。 关键项 查阅型式试验报告 充电机内接触器应符合GB/T 14048.4的相关要求，接触器的额定电流应不小于工作电 路额定电流的1.25倍，其使用类别应不低于AC-1或DC-1。 关键项 查阅型式试验报告 低压断路器应具备过载和短路保护功能。 关键项 查阅型式试验报告 充电设备的剩余电流动作保护装置应符合GB/T 14048.2的相关要求。 关键项 查阅型式试验报告 检查交流充电桩在输出过流时是否能停止充电，并满足GB/T 18487.1的相关要求。 关键项 查阅型式试验报告 充电桩应符合 GB/T 18487.3、GB/T 27930、NB/T 33002和 NB/T 33008.2的相关要求， 供货产品进行了“安全要求试验”、“电击防护试验”、“绝缘电阻试验”、“协议 一致性试验”、“控制导引试验”，并符合相关要求及提供项目的检验报告。 关键项 查阅检验报告、 现场检验或抽样检验 充电桩用于贸易结算，运营单位必须按照规定将其使用的交流充电桩登记造册，报当 地区（市）县人民政府计量行政部门备案，并按照 JJG 1148的要求，向计量检定机构 申请周期检定，检定合格方可使用。 关键项 查阅登记台账、检定证书 非车载充电机 充电机应具有与电动汽车蓄电池管理系统通信的功能，判断充电机是否与电动汽车蓄 电池系统正确连接，获得电动汽车蓄电池系统充电参数和充电实时数据。 一般项 查阅文件 充电机应符合GB/T 18487.3、GB/T 27930、NB/T 33001和NB/T 33008.1的相关要求， 供货产品进行了“安全要求试验”、“电击防护试验”、“绝缘电阻试验”、“协议 一致性试验”、“控制导引试验”，并符合相关要求及提供项目的检验报告。 关键项 查阅检验报告、 现场检验或抽样检验 户外安装的防护等级应为IP54。 关键项 现场查看、查阅设备说明书 充电机用于贸易结算，运营单位必须按照规定将其使用的非车载充电机登记造册，报 当地区（市）县人民政府计量行政部门备案，并按照JJG 1149的要求，向计量检定机 构申请周期检定，检定合格方可使用。 关键项 查阅登记台账、检定证书 充电机应显示的内容包括：充电电压、充电电流、电能量计量信息；电池单体最高； 故障及报警信息。 关键项 现场查看 DB5101/T 71—2020 34 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 安全生产设 备设施 充电系统 非车载充电机 电缆、导线与端子接触良好，导线颜色符合要求，行线槽规范，涂漆符合要求，电缆 进出线排列布局整齐合理美观，电缆标识正确、完备，充电桩密封性好，外皮无磨损。 充电枪各针无污物，光洁明亮, 线缆端头有线缆号标记，端子编号应正确，屏上所有 设备的铭牌或标签清晰正确。 一般项 现场查看 检查断路器、接触器、AC/DC模块、开关电源、控制主板、充电连接装置、电能表、认 证结算单元（TCU）等关键零部件，应与厂家提供的资料一致。 一般项 现场查看 充电设备应具备回路绝缘电阻监测装置。 关键项 现场查看 充电设备应通过数字通信告知电动汽车允许最大可用电流值，该值不应超过电缆载流 量、供电设备额定值或直流电源额定容量中的最小值。 一般项 现场查看 充电机在充电过程中如果温度过高，需要额外通风，则需由固定设施进行通风，否则 充电设备不能进行充电。 关键项 现场查看 充电机的危险带电部件不应被触及，应具备在单一故障条件下的电击防护措施。 关键项 现场查看 充电机内隔离开关应符合 GB/T 14048.3的相关要求，开关和隔离开关的额定电流应不 小于工作电路额定电流的1.25倍，其使用类别应不低于AC-22A或DC-21A。 关键项 查阅型式试验报告 充电机内接触器应符合 GB/T 14048.4的相关要求，接触器的额定电流应不小于工作电 路额定电流的1.25倍，其使用类别应不低于AC-1或DC-1。 关键项 查阅型式试验报告 断路器应符合 GB/T 10963.1或 GB/T 14048.2的相关要求，具备过载和短路保护功能。 关键项 查阅型式试验报告 DB5101/T 71—2020 35 表 B.1（续） 一级要素 二级要素 三级要素 基本规范要求 条款分级 自评/验收方式 安全生产设 备设施 充电系统 非车载充电机 充电设备的电气间隙和爬电距离满足下列要求： 额定绝缘电压(V) 电气间隙(mm) 爬电距离(mm) Ui<60 3.0 3.0 60
