Protel99SE自制元件教程

分类:知识百科 日期: 点击:0

  Protel99SE是一款很好的电路制作软件。拥有丰富的资源设计库,您知道Protel99SE如何绘制元件Protel99SE吗?让我们来看看Protel99SE自制元器件教程。

  方法步骤

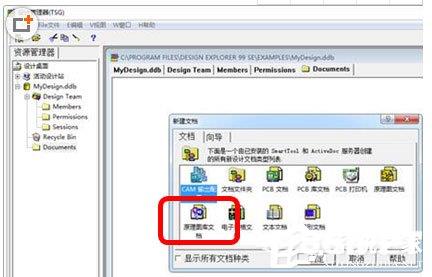

  1、打开Protel99SE软件,新建设计数据库,点击[文件]-[新建],设置存储位置和文件类型,新建原理图库文档。



  2、单击新生成的元件器库,单击菜单栏的[工具]-[新组件]绘制您需要的特殊组件。

  3、根据要绘制的组件进行准确的命名,最好包括组件型号、特殊参数等简短信息,便于以后的查询和导入。

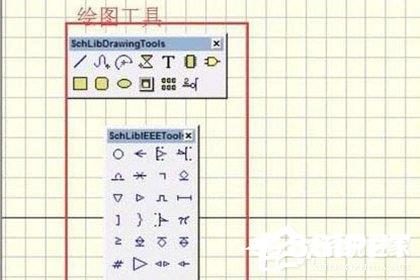

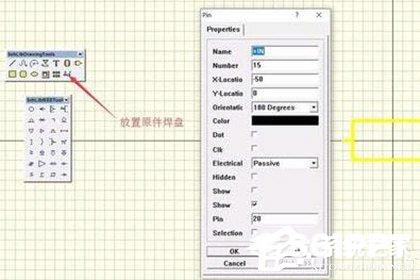

  4、选用绘图工具绘制SCH元件和放入元件的管脚,相关快捷键介绍:“X+A”取消选中;“Tab”跳出属性;“P+P”放置元器件;“P+W”画连线;“P+B”画总线;“P+U”画总线分支线;“P+J”放置电路节点;“P+O”放置电源端口;“P+N”放置网络标号。



  5、绘制组件的形状,并在适当的位置放置简单的描述文本。如果是常见的组件,只需说明相关参数,并根据使用情况详细说明相对特殊的组件。

  6、绘制所有需要的元件,点击保存完成元件库的生产。

  以上是Protel99SE如何画元件Protel99SE的全部内容。按照上述方法操作,可以轻松掌握Protel99SE自制元件的教程方法。
