Tina是一款功能强大的电路设计模拟软件。你知道如何在Tina中使用示波器吗？让我们来看看Tina使用示波器的详细操作方法。
方法步骤
1、我们先观察下示波器面板；
示波器模块包括常用示波器的功能：
a) 触发模式：单次触发、自动触发、正常触发、触发电平、触发源选择；
b) Y/T模式， X/Y 模式(可用于李萨如图)；
c) 水平分辨率调节、垂直分辨率调节；
d) 耦合方式 ：直流耦合、交流耦合；
e) 工具：探针，光标A、光标B。

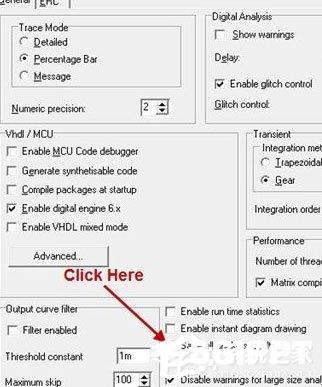

2、绘制需要模拟的电路原理图。任何电路节点信号都可以通过示波器的探头功能或信号选择功能显示。设置方法： Analysis ---> Options... Save all analysis option；

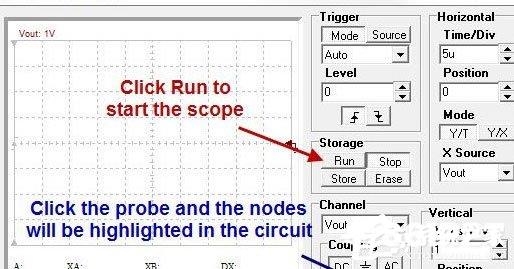

3、设置后，可启动示波器模块 (T&M --> Oscilloscope)。点击面板中的Run按钮。默认情况下，电路中的每个节点都会显示出来。用探针点击相应的节点，在示波器上显示节点的波形。通过调整触发模式、垂直分辨率和水平分辨率，在面板上完全稳定地显示波形。
以上是Tina如何使用示波器的全部内容。按照上述方法操作，您可以轻松掌握Tina使用示波器的详细操作方法。
