CAXA电子图板是一款非常好用的二维CAD编辑器，可以无缝集成专业的二维工程图模块。你知道CAXA电子图板是怎么画齿轮的吗？我们来看看CAXA电子图板画齿轮的方法。
方法步骤
方法一:用标准库建立标准齿轮，我们用Z=30，模数m=2，压力角α=20°caxa电子图版打开标准渐开线齿轮；
1、在常用的”工具栏目“、“高级绘图”图框中点击“齿形”命令；
2、输入渐开线齿轮齿形参数：Z=30模数m=2，压力角α=20°，点击下一步；
3、提前输入渐开线齿轮齿形：z=30.点击完成；

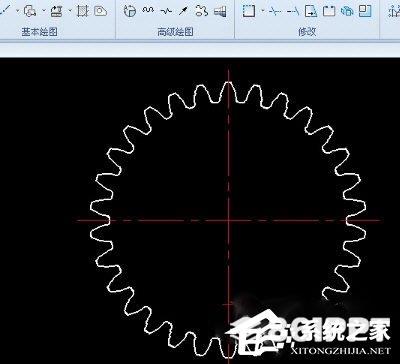

4、渐开线齿轮生成标准。
方法二，我们定制建立标准齿轮，我们使用Z=30，模数m=2，压力角α=20°标准渐开线齿轮。
1、在常用的”工具栏目“、“高级绘图”图框中点击“公式曲线”命令；
2、根据图片中的要求输入弹出公式曲线对话；
3、在上图的基础上画渐开线，画渐开线放大；
4、切割多余的渐开线，切割后的渐开线以X轴为中心线作为镜像。由于绘制标准的渐开线齿轮数Z=30，中心线上的渐开线以圆心为矩阵中心作为矩阵；
5、删除多余的渐开线，连接上下两个渐开线与分度圆的交点，连接图11中蓝线的中点，并与分度圆相交。中心线下的渐开线以圆心为中心旋转，修剪多余的线条；
6、将两步开线延伸至齿根圆；
7、在图19中，以圆心为矩阵中心，对单个渐开线均匀矩阵30个齿。
以上是CAXA电子图板如何画齿轮的全部内容。按照上述方法操作，可以轻松掌握CAXA电子图板画齿轮的方法。
