一般来说，如果我们想绘制两个或两个以上的角色和事物之前的关系图，我们可以通过绘制关系矩阵图来实现，因为关系矩阵图可以很好地显示每个角色或事物之间的所有关系。那么，如何绘制关系矩阵图呢？Edraw Max软件很容易帮助你！
方法步骤
新建关系矩阵图

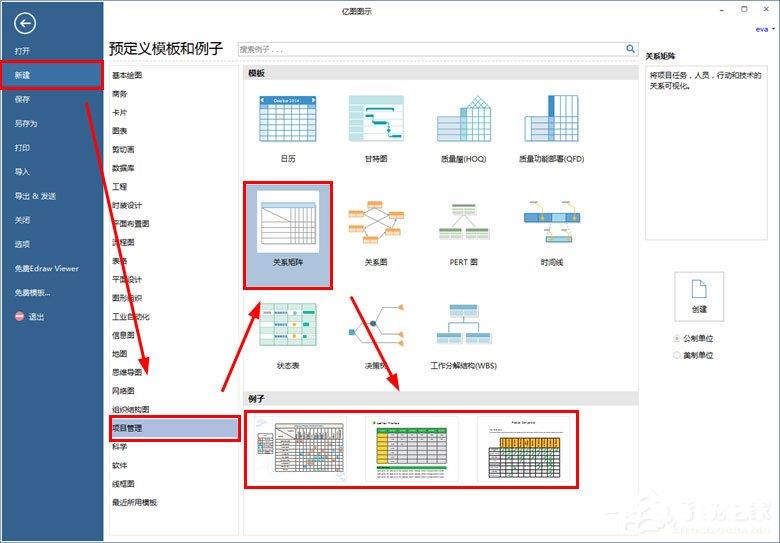

创建一个新的关系矩阵图，单击“项目管理”选择”关系矩阵“可以双击打开模板，也可以直接用关系矩阵例子创建。
关系矩阵图符号

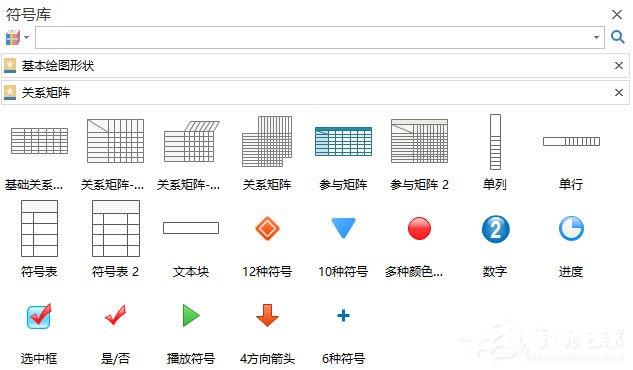

相关的关系矩阵图图库可以在图纸页面左侧的符号库中看到。
创建关系矩阵图形

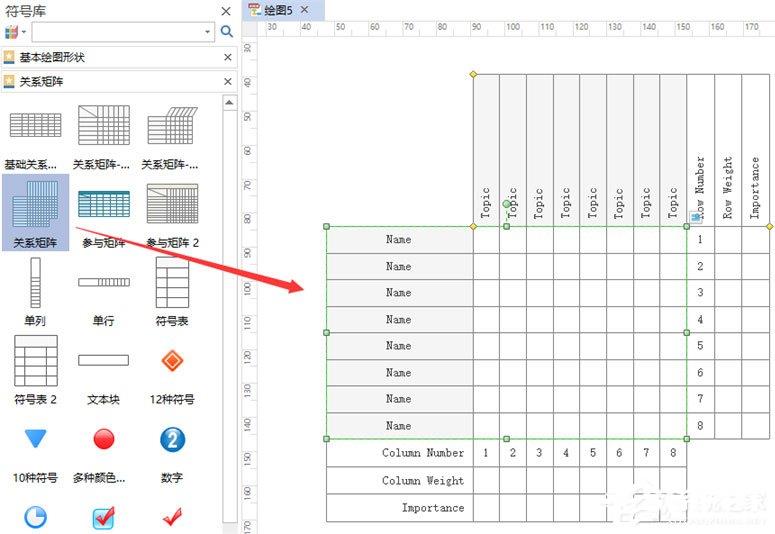

将所需的矩阵图形从库中拖动到绘图页面。
添加或删除行数和列数

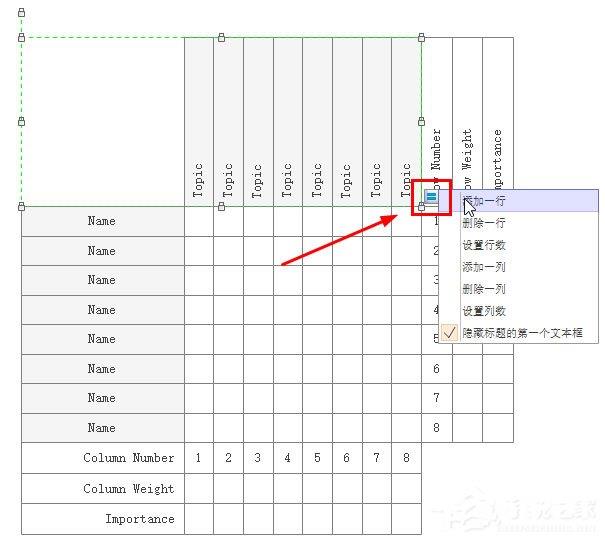

点击形状可以看到浮动按钮，可以通过按钮快速添加/删除行或列。
改变形状尺寸

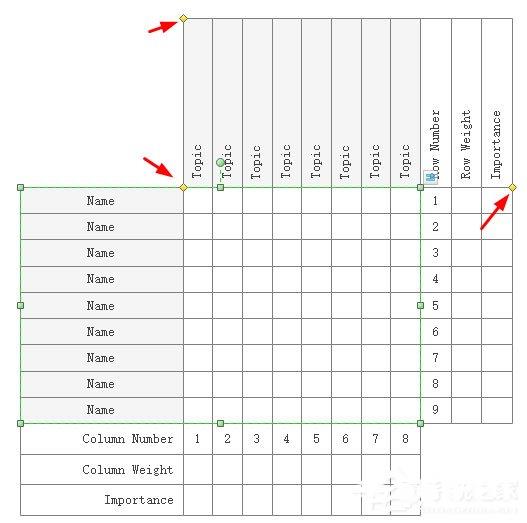

1、点击形状，将出现绿色和黄色的控制点。
2、拖动绿色控制点可以改变形状的大小。

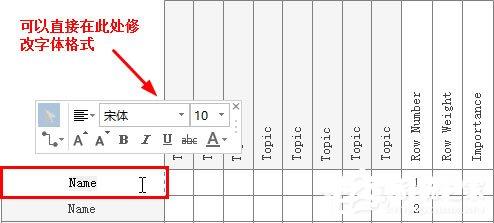

3、有三个黄色控制点。高度和上半部分的倾斜角度可以通过上面的控制点改变，下半部分的列宽可以通过下面的两个黄色控制点改变。编辑行和列的标签双击编辑行列的标签并打字。
添加符号
从左符号库中选择所需的图库符号，或直接在符号库右侧的搜索框中输入符号名称，点击搜索按钮立即搜索您想要的符号。
有些符号在关系矩阵图库中是动态的，可以与矩阵粘结在一起。

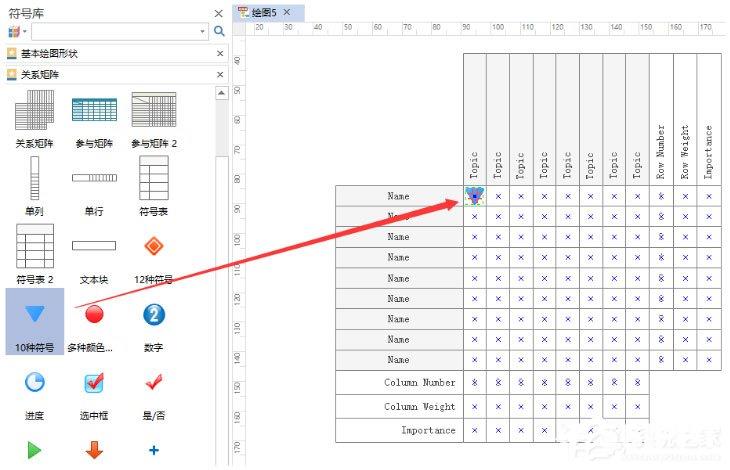

1、将符号拖出库中，接近矩阵形状，将每个方格变成蓝色X形。
2、当符号达到正确位置时，蓝色X形会变成红色，这样符号就会粘在方框上。

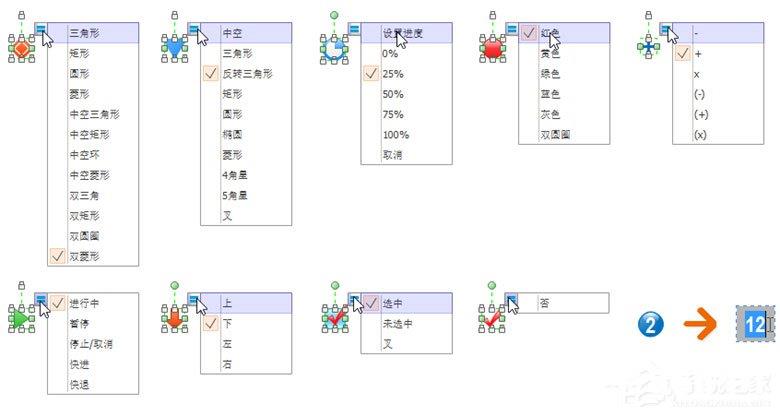

3、每个符号都有不止一种内置风格，点击此符号，选择更多的浮动按钮选项。
4、使用颜色填充功能来改变符号的颜色是可变的。
七、添加图例框
添加图例框是为了添加符号表来显示这些符号所代表的含义。
从符号库中，选择符号表，拖动到绘图页面，将关系矩阵中的符号逐一编辑到符号表中。
选择符号表，当出现绿线和连接点时，点击右上角的浮动按钮，可以添加和删除行。
