一般来说，当我们使用AutoCAD绘制图纸时，我们不仅可以绘制平面图，还可以绘制图形的三个视图，以便从不同的视角理解我们绘制的图形。所以，AutoCAD 如何绘制2009年的三视图？下面，让我们一起往下看！
方法/步骤

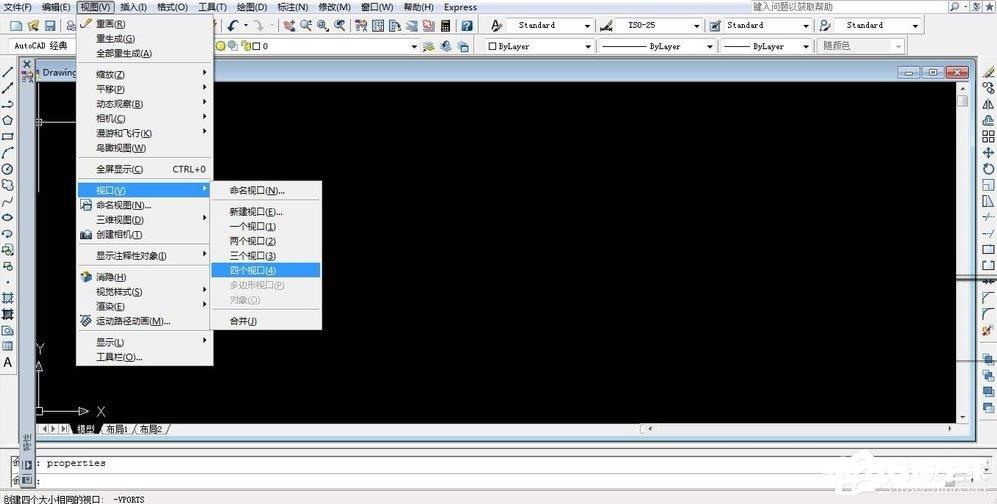

1、打开AutoCAD 2009年，单击菜单栏中的弹出选项，选择；

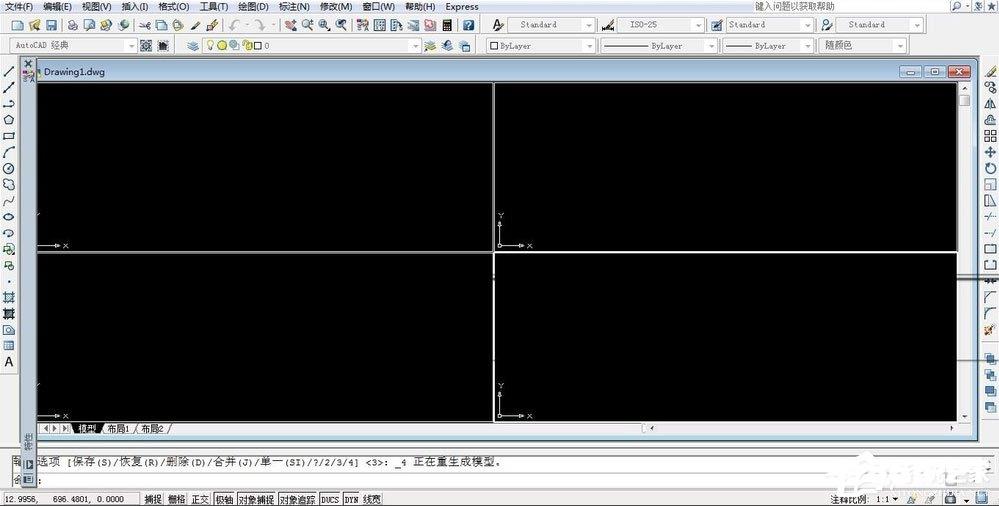

2、生成四个视口；

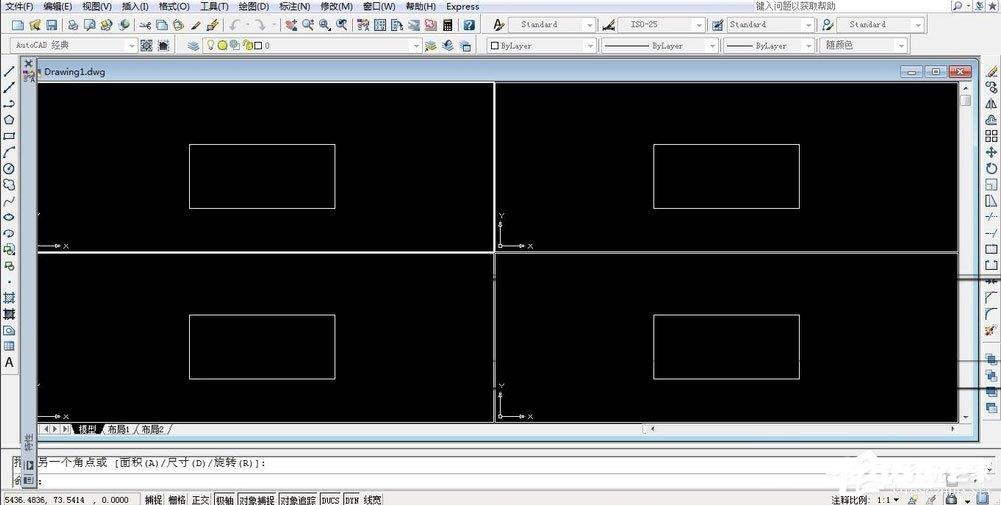

3、在第一个视图中画一个矩形，你可以看到四个视图同时出现矩形，这意味着四个视图同步，相同的形状意味着四个视图相同的方向；

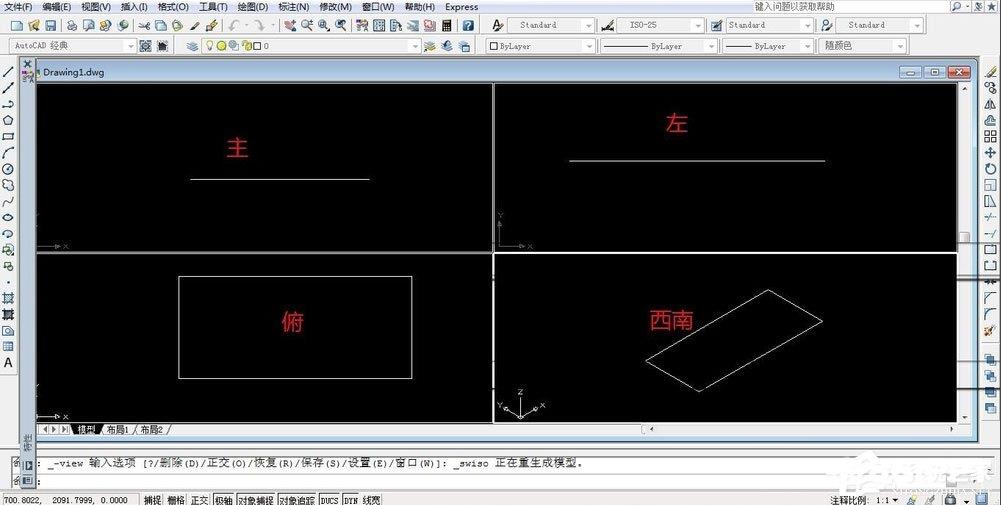

4、选择第一个视口，执行-，按此方式设置三个视口，俯视、左视、正等测量；

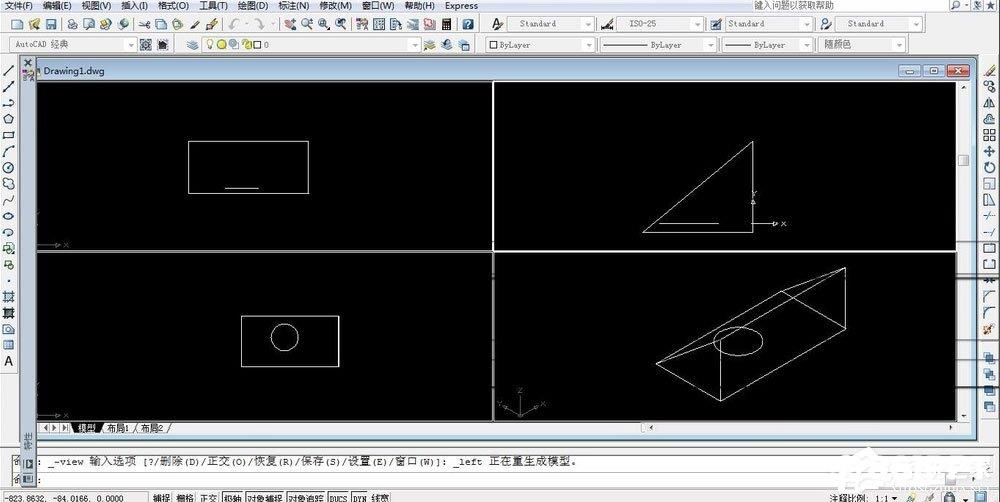

5、在主视图中画矩形，在正等测视图中画三角形连接，在俯视图中画圆，每一步都可以看到四个视图同步变化。
