最近，AutoCAD用户报告说，由于工作原因，他们需要绘制锯齿盘图纸，但由于用户以前从未绘制过这种类型的图纸，他们暂时无法绘制，这让用户非常担心。那么，AutoCAD如何绘制锯齿盘图纸呢？让我们来看看具体的绘制方法！
方法步骤
打开CAD进入绘图界面；
1、在任何位置做一条十字中心线，设置线型、颜色。
2、直径160和直径144的圆(这两个圆是辅助的)以中心线的交点为圆心绘制。

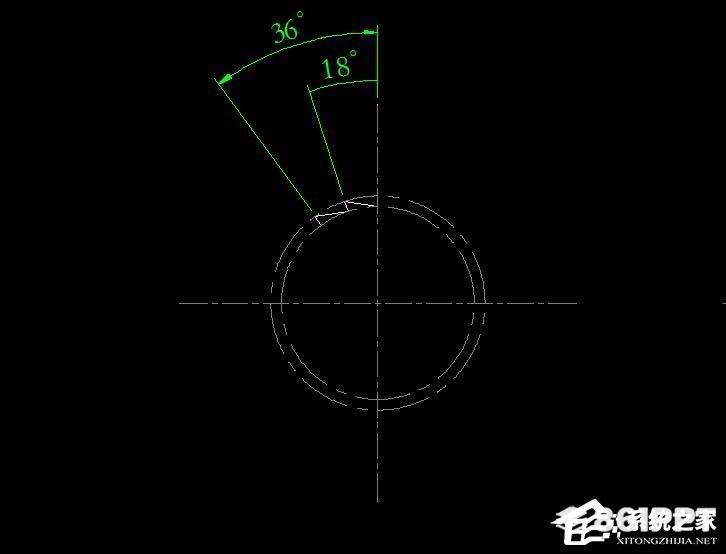

3、输入直线命令(简写:L）以中心线交点为直线起点，做角度线(126度)，直径长度只要超过直径160的圆。
4、重重的直线命令，再画一条角度线(162度)。

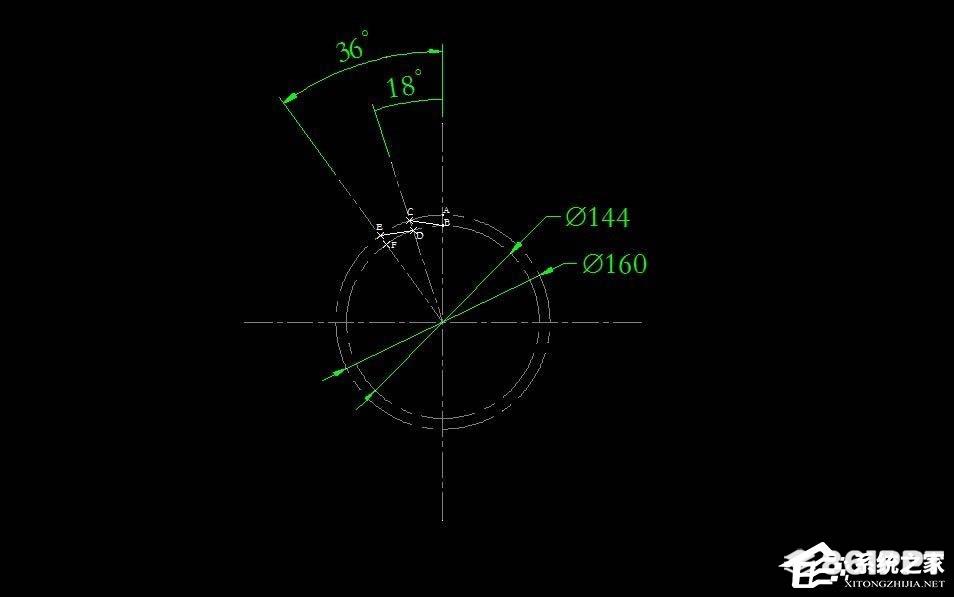

绘制角度线后，再利用直线命令，将BCDEF这五个点按顺序连接起来，效果如图所示；
使用陈列命令(简写:AR，环形陈列)用环形陈列)；
主轮廓完成后，开始绘制图形元素(弧形腰孔、圆孔)；
1、先用直线命令画两条角线，一条是126度，另一条是162度。
2、以十字中心线的交点为圆心，用圆的命令画出一个直径为100的圆(用作中心圆)。
3、使用偏移命令(简写:O），将直径100的圆内外各偏移一次，偏移距离为5。
4、找到直径100的126度线与圆的交点为圆心，画出半径5的圆。
5、找到162度线与直径100的圆的交点为圆心，画出半径5的圆。
6、修剪半径为5的圆以外部分，效果如图所示。
7、找到垂直中心线与直径100的圆的交点为圆心(上下各有一个点)，画出直径10的圆。
8、画一个直径为36的圆，以十字中心线的交点为中心。
使用镜像命令(简写:mi）；
1、左侧弧腰孔为镜像对象，十字中心线垂直线为镜像点。
2、镜像对象是上半部分的两个弧形腰孔，镜像点是十字中心线的水平线。

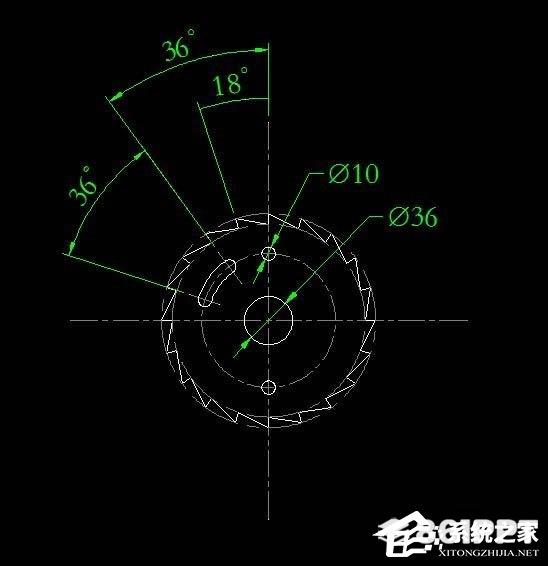

镜像完成后，再做的整理和标记，效果如图所示。
