对于从事网络工程的小伙伴来说，绘制机架图是非常重要的，因为机架图可以帮助工作人员了解机柜内设备的安装情况。那么，如何绘制机架图呢？很简单，有Edraw Max软件可以很容易地绘制，让我们一起看看Edraw Max绘制机架图的方法！
方法步骤

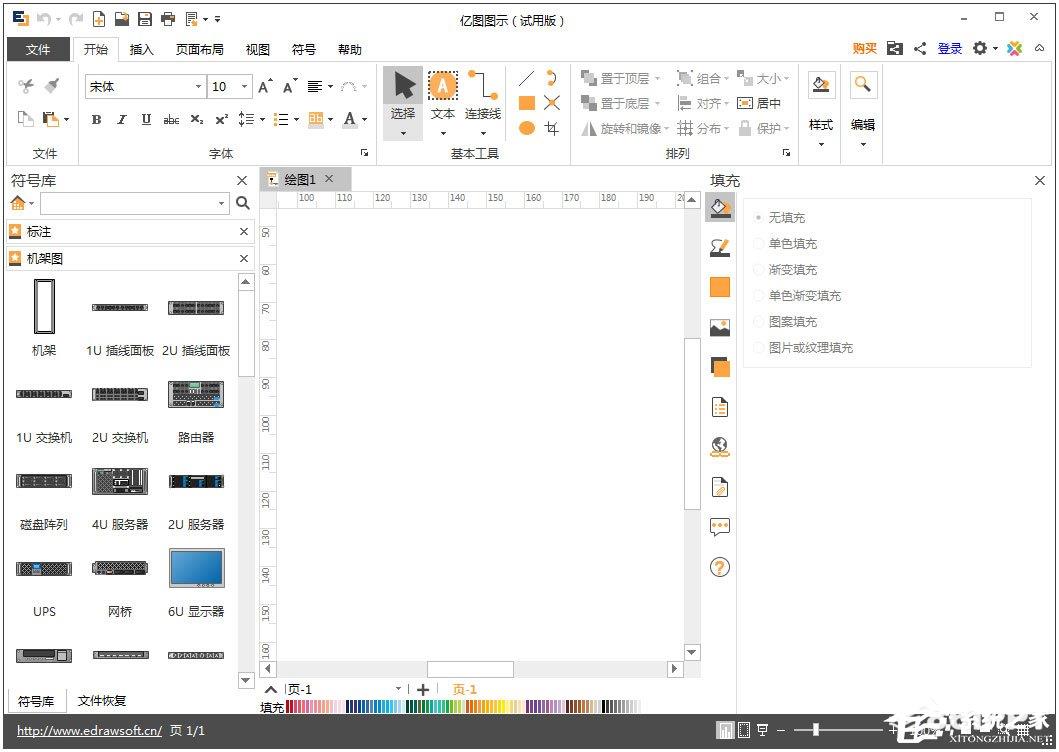

1、打开亿图软件，选择“新建”，在“模板和例子的预定义”中选择“网络图”，从右侧模板中选择框架图，双击进入绘图页面，框架图符号库出左侧；

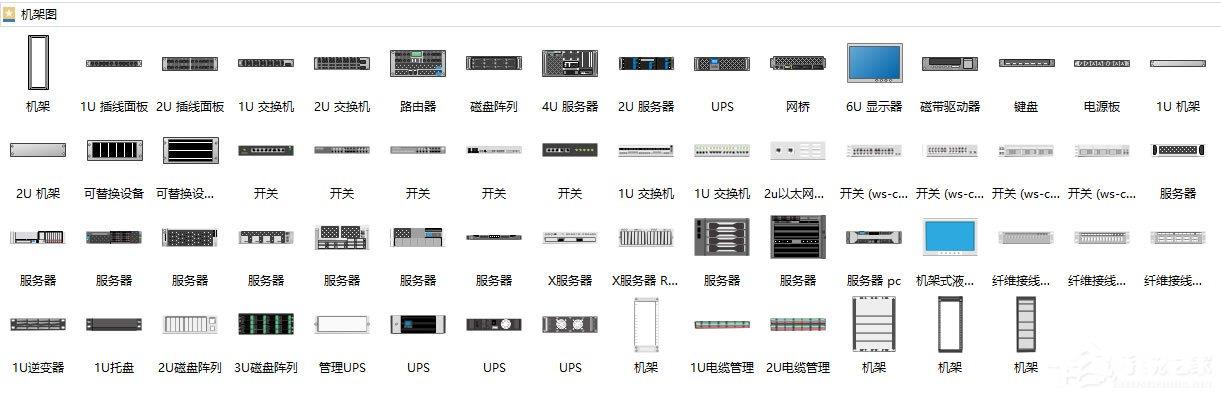

2、亿图提供了大量绘制机架图所需的图形和符号，包括系列设备、路由器UPS、监视器、机架、磁盘阵列、磁带驱动器、网桥、可更换设备等。所有符号均为矢量图，U号可随意设置。只需将所需的符号从符号库中拖动，自动弹出设置U号的窗口；
3、将所需的设备图形从页面左侧的符号库拖动；
注：设备图形可吸附在机架上。当将设备图形拖到机架上时，机架上会出现蓝色的X形连接点。当设备的两端变成红色时，它们已经被吸附在一起。
4、U号可以在双击设备图形的左半部分编辑，描述可以在双击设备图形的右半部分编辑；

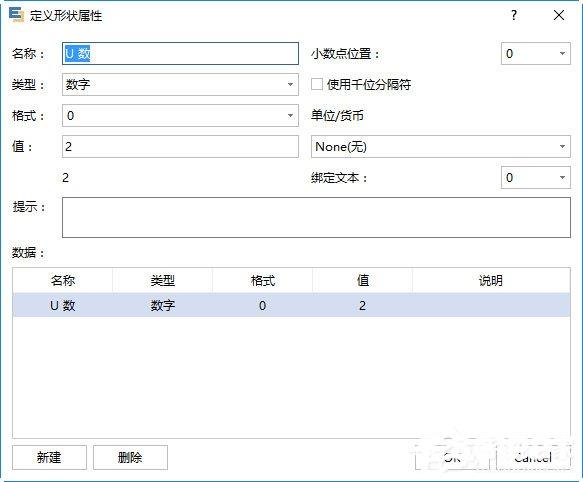

5、使用图形存储数据，右击图形，并在右键菜单中选择定义形状数据。将要存储的数据值输入弹出对话框；

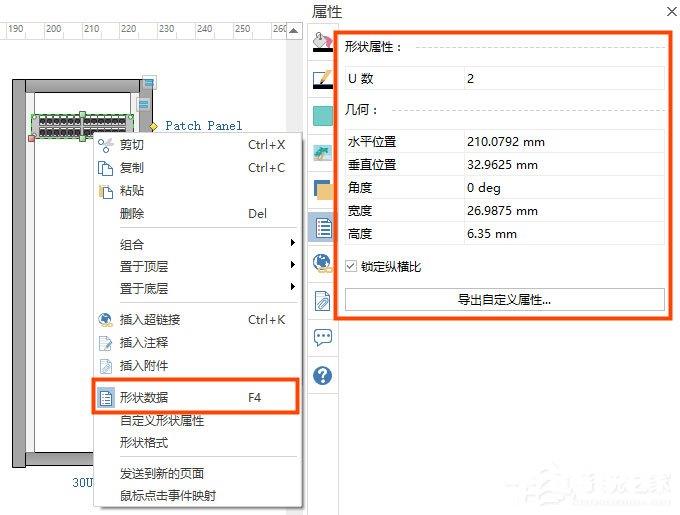

6、导出数据报告：鼠标右键选择“形状数据”，或者点击视图栏下的数据按钮，图形页面右侧会出现形状数据窗口。点击窗口顶部的导出按钮，将出现数据报告的对话框；
7、打印:机架图完成后，可打印或导出与他人分享，打印选项可在文件菜单下找到；

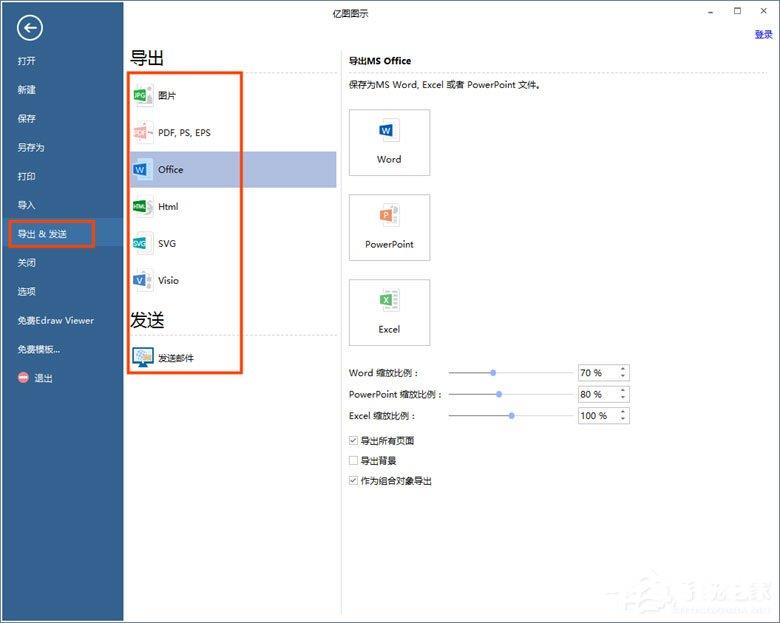

8、导出:亿图支持Office格式、PDF和许多图片格式等多种导出格式。单击文件菜单“导出和发送”，还可以使用绘图页面顶部的快速导出按钮。
