UG工程图应该打开什么软件？您能使用CAD查看UG工程图吗？今天，小编为您带来了使用CAD软件打开UG工程图的方法。如果您也想使用CAD软件打开UG工程图，但不能操作，请查看本教程并学习。
具体步骤：
以下操作在ug中进行。
1、从建模到UG制图，制图后保存；

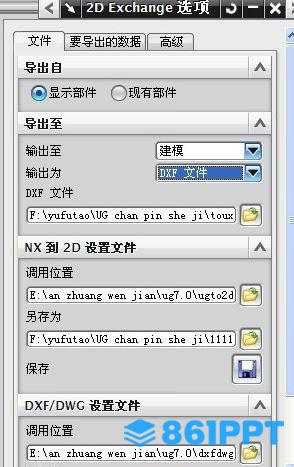

2、点击 文件-导出-2D Exchange，文件栏中选择了2DEXCHANGE选项 “显示部件”；
3、选择要导出的数据栏 “图纸”，并在下拉栏中选择 “当前图纸”；
4、等待UG自己转换。这可以在CAD中标记尺寸并修改，在建模中绘制图片，转换为 制图 对话框出模块中，如图所示：
5、选择“使用模块”，A3-无视图，A4-视图，A4-无视图，选择你需要的一个，确定！
我们可以用cad打开UG转出的工程图，如图所示:
选择显示部件；
二：输出到那里选择建模；
三:输出可以在那里选择 DXF或DWG；
四：“DXF文件”选择输出文件的保存位置！
