Microsoft Visio作为一款非常实用的流程图和示意图软件，不仅可以轻松绘制一些简单的流程图，还可以直接使用和添加许多与工程类型相关的图形模板。今天，小编将为大家带来绘制电路图的方法。让我们一起学习吧！
方法介绍：

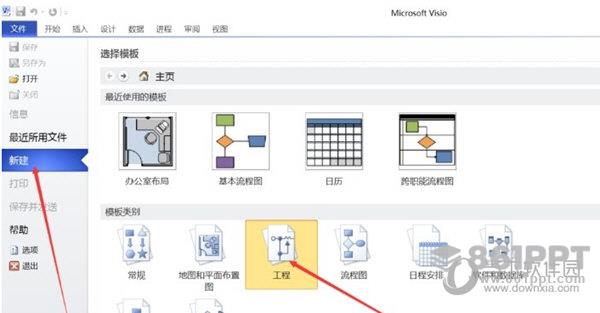

1.打开软件，单击左侧的新选项，在模板类别中找到项目选项，单击创建新项目

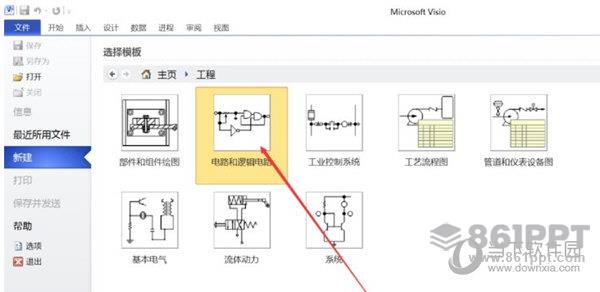

2.单击项目选项，输入项目类型选择界面，在此找到电路和逻辑电路

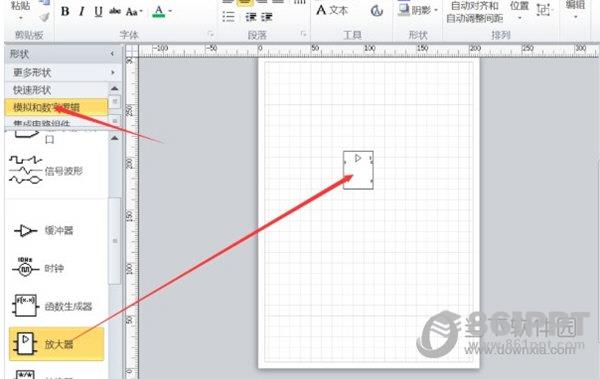

3.在左侧的这些选项中找到模拟和数字逻辑的选项，你可以看到许多用于绘制电路图的形状。直接点击将形状添加到电路图绘制界面中

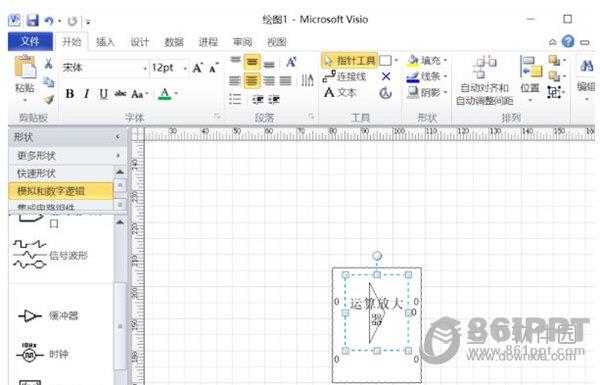

4.根据要绘制的电路图结构，在中间电路图绘制界面添加各种电路图形状，调整每个形状的大小和位置

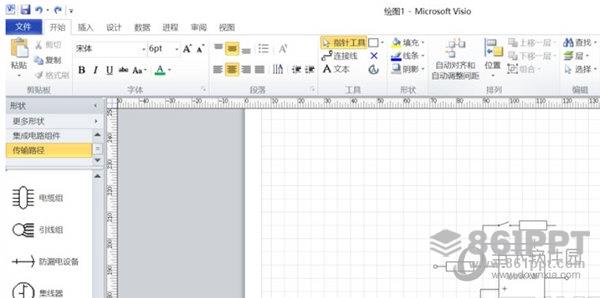

5.根据要画的电路图的样式添加各种形状，大致完成电路图的主要形状

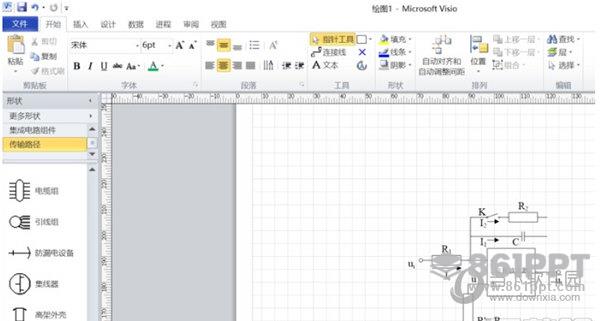

6.在电路图中的放大器、电阻和其他形状上添加标志和名称，以便在查看电路图时演示电阻，如下图所示，并在完成后保存
以上是在Visio中绘制电路图的方法。对于涉及电路设计和生产的员工来说，这个功能非常实用。快学！
