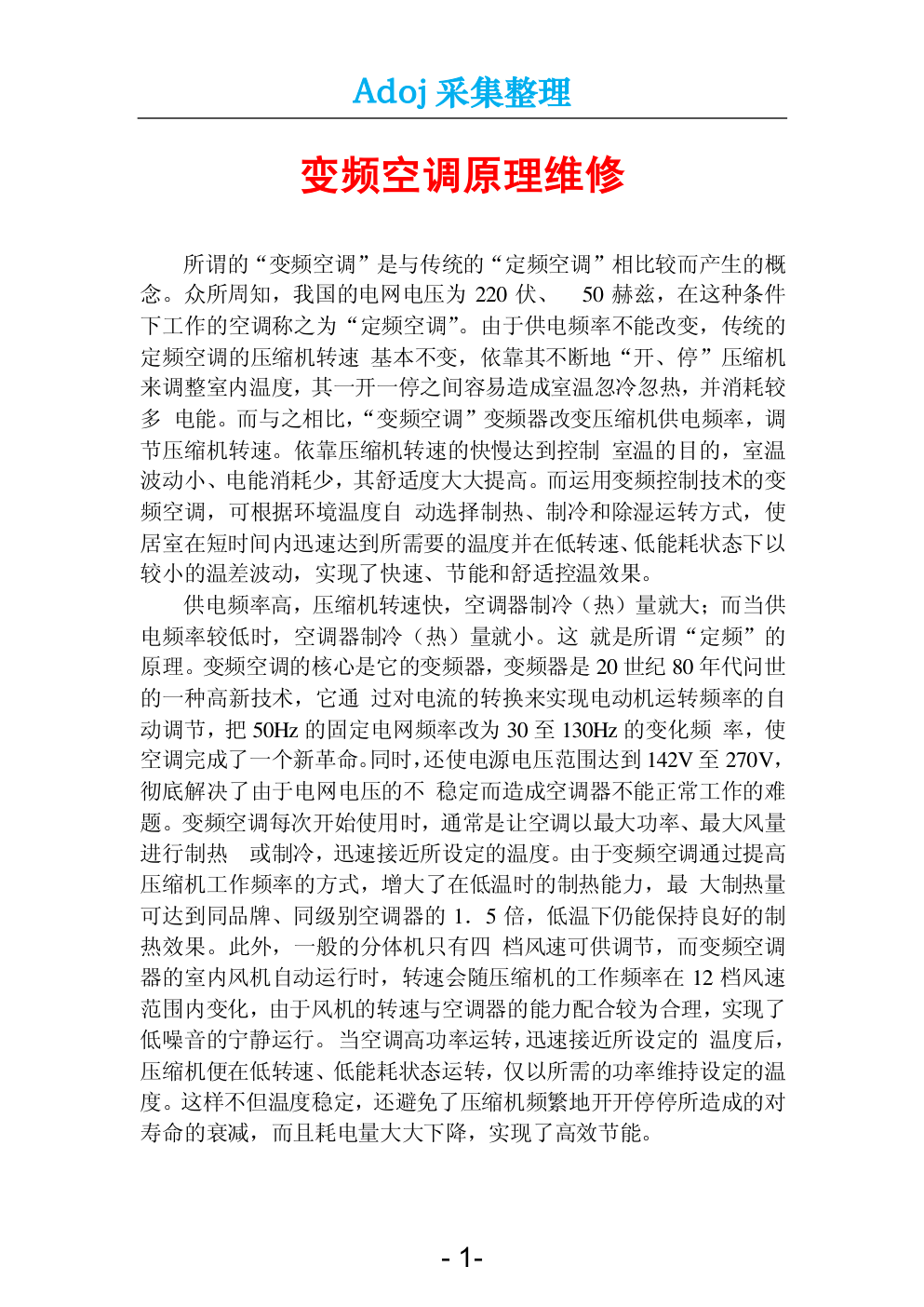

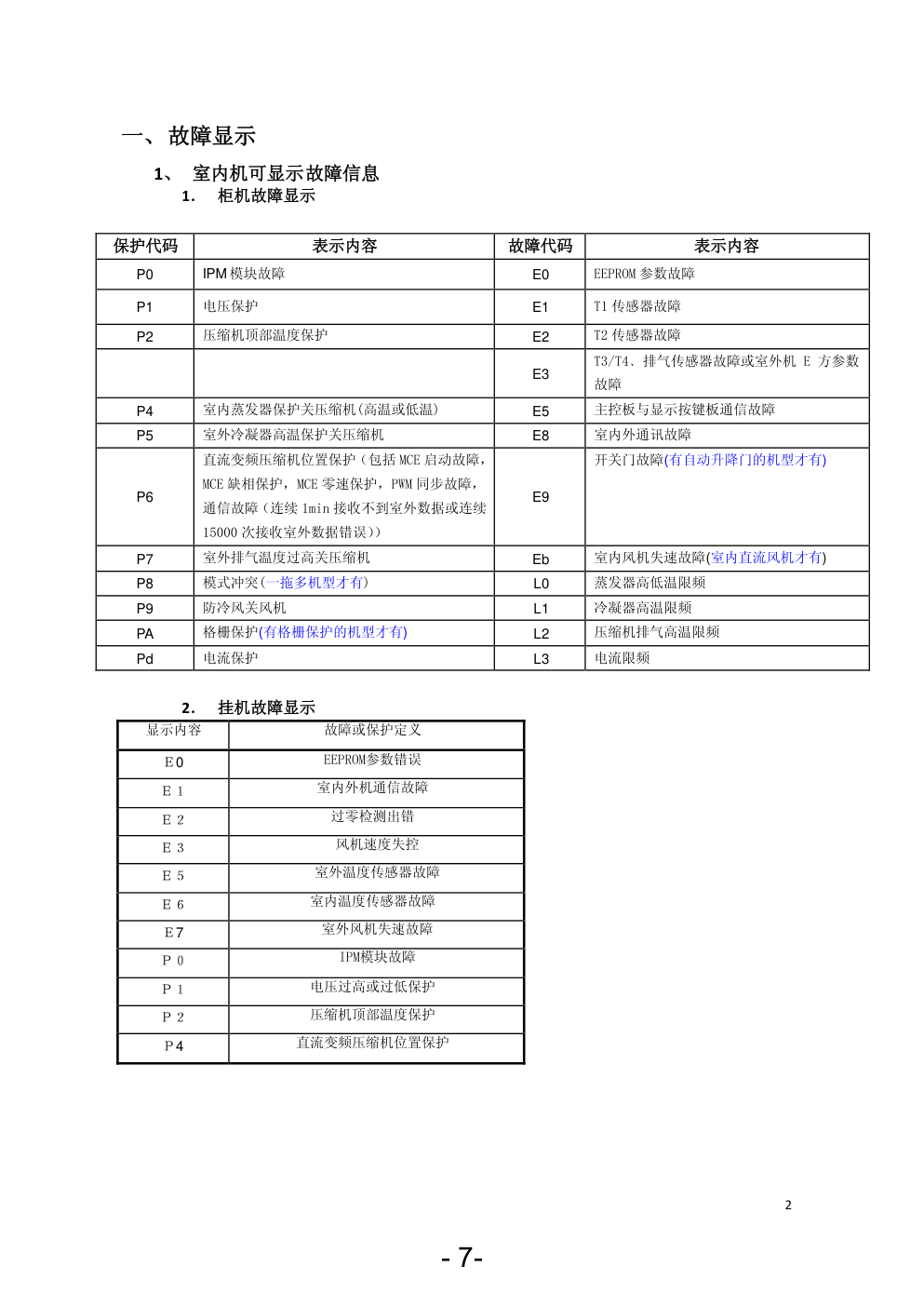

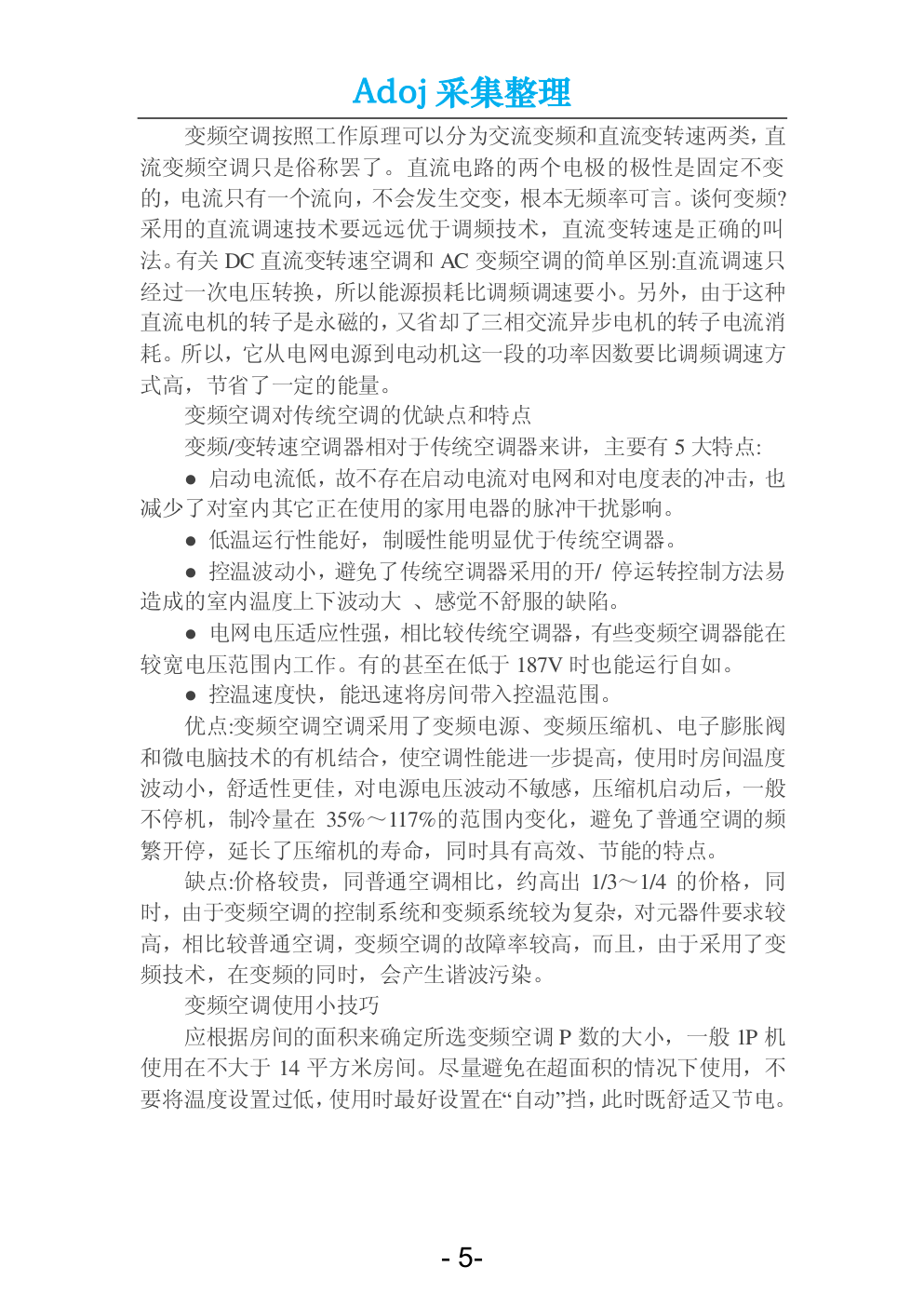

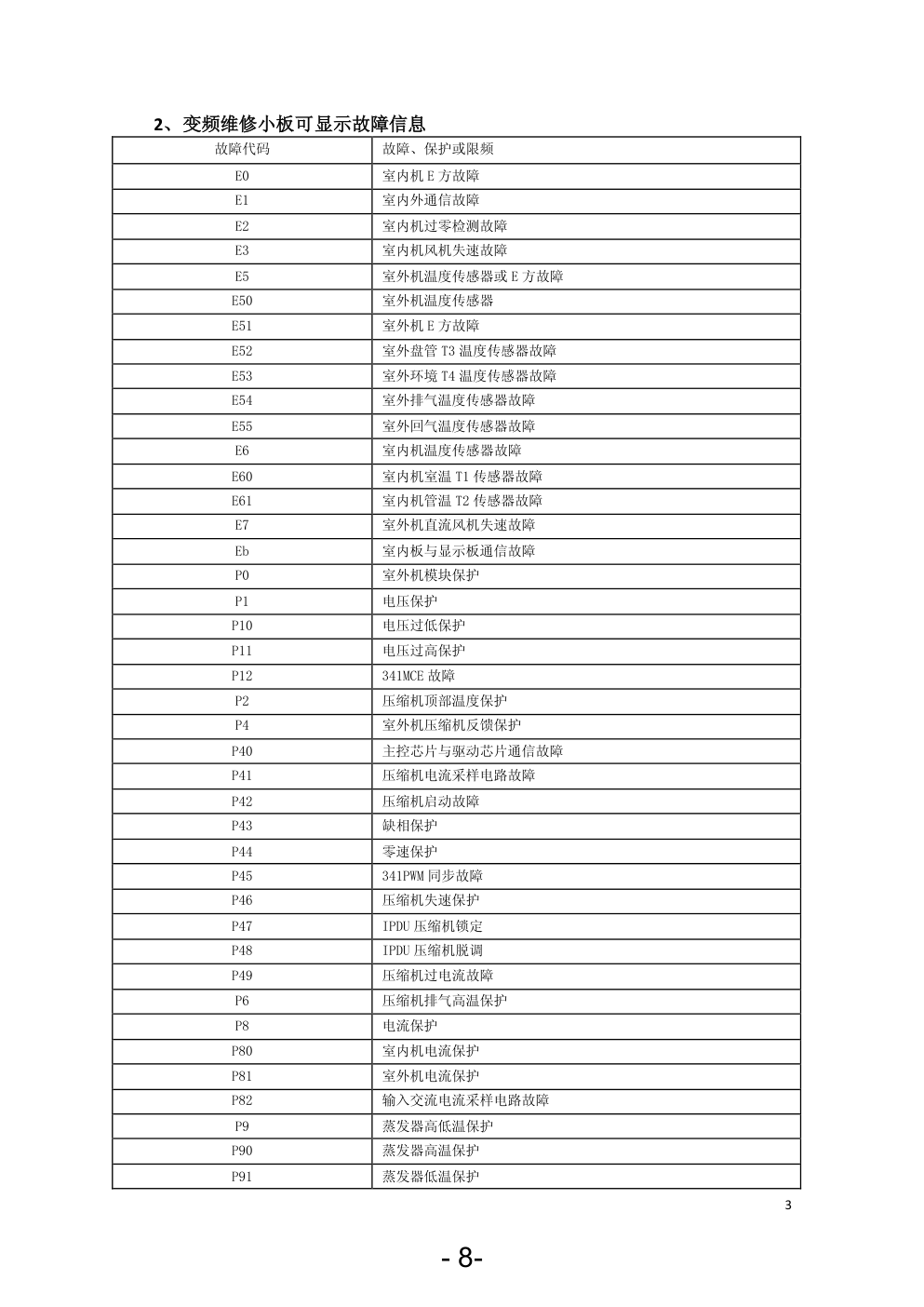

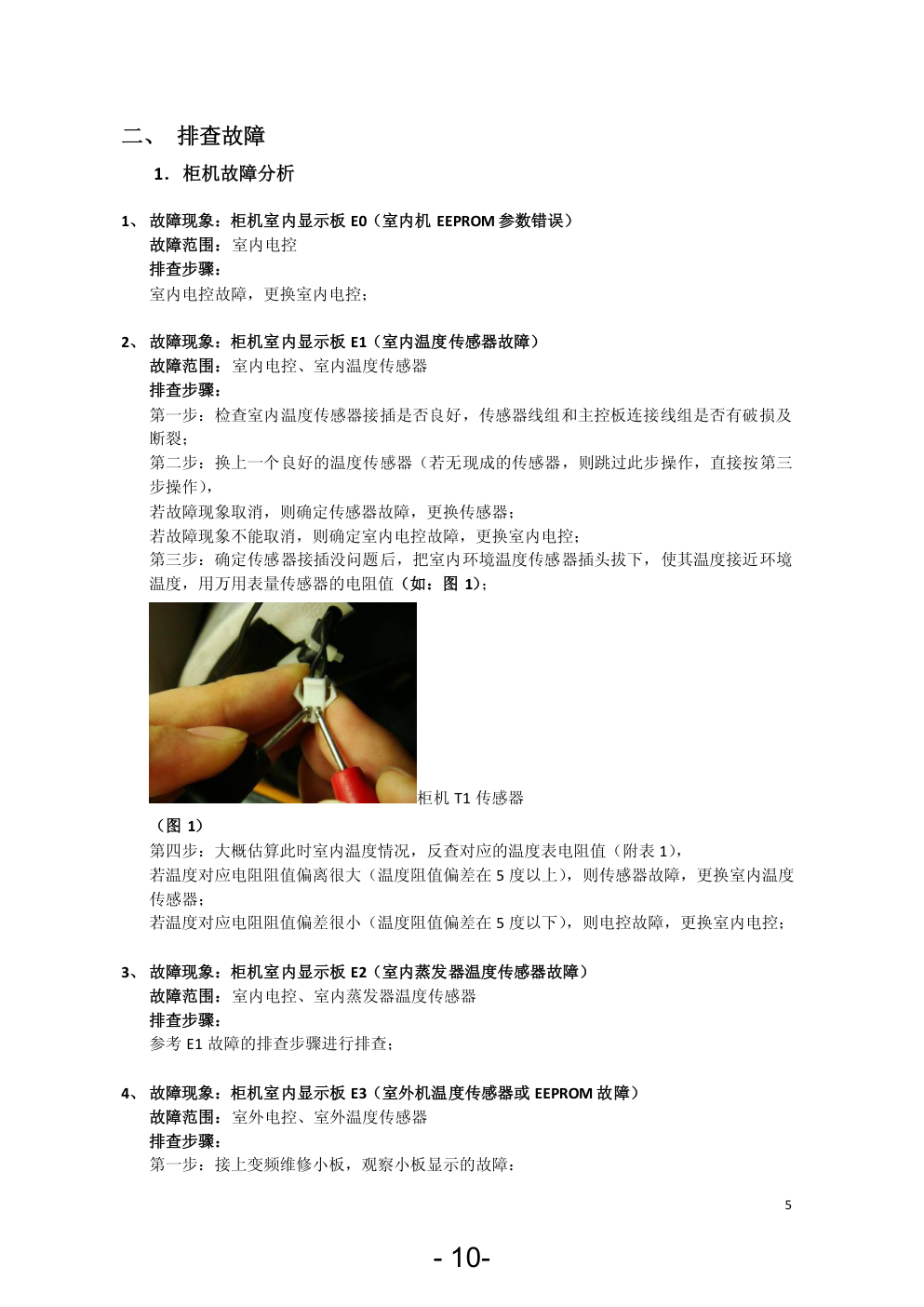

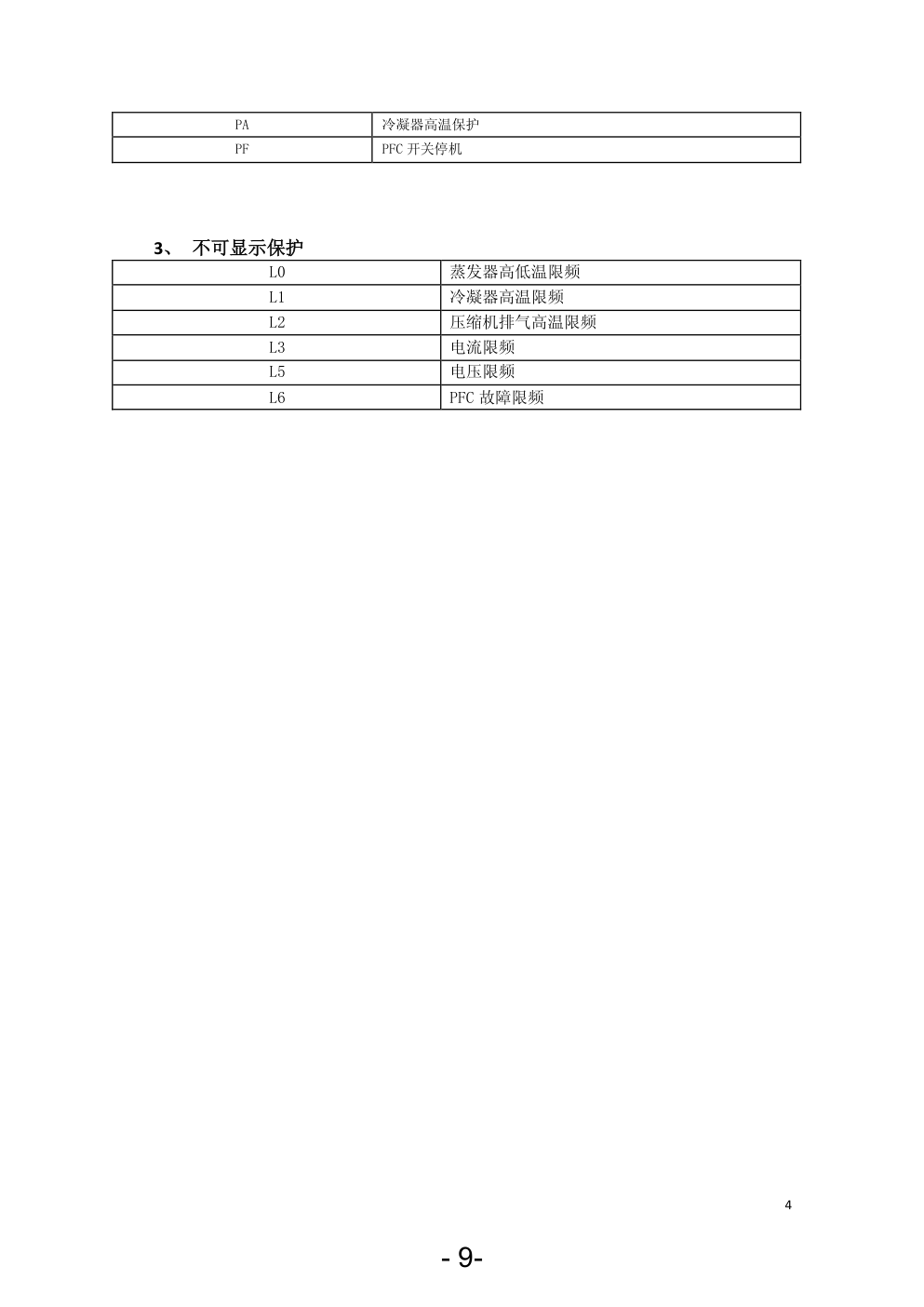

Adoj 采集整理 变频空调原理维修 所谓的“变频空调”是与传统的“定频空调”相比较而产生的概 念。众所周知，我国的电网电压为 220 伏、 50 赫兹，在这种条件 下工作的空调称之为“定频空调”。由于供电频率不能改变，传统的 定频空调的压缩机转速 基本不变，依靠其不断地“开、停”压缩机 来调整室内温度，其一开一停之间容易造成室温忽冷忽热，并消耗较 多 电能。而与之相比，“变频空调”变频器改变压缩机供电频率，调 节压缩机转速。依靠压缩机转速的快慢达到控制 室温的目的，室温 波动小、电能消耗少，其舒适度大大提高。而运用变频控制技术的变 频空调，可根据环境温度自 动选择制热、制冷和除湿运转方式，使 居室在短时间内迅速达到所需要的温度并在低转速、低能耗状态下以 较小的温差波动，实现了快速、节能和舒适控温效果。 供电频率高，压缩机转速快，空调器制冷（热）量就大；而当供 电频率较低时，空调器制冷（热）量就小。这 就是所谓“定频”的 原理。变频空调的核心是它的变频器，变频器是 20 世纪 80 年代问世 的一种高新技术，它通 过对电流的转换来实现电动机运转频率的自 动调节，把 50Hz 的固定电网频率改为 30 至 130Hz 的变化频 率，使 空调完成了一个新革命。同时，还使电源电压范围达到 142V 至 270V， 彻底解决了由于电网电压的不 稳定而造成空调器不能正常工作的难 题。变频空调每次开始使用时，通常是让空调以最大功率、最大风量 进行制热 或制冷，迅速接近所设定的温度。由于变频空调通过提高 压缩机工作频率的方式，增大了在低温时的制热能力，最 大制热量 可达到同品牌、同级别空调器的 1．5 倍，低温下仍能保持良好的制 热效果。此外，一般的分体机只有四 档风速可供调节，而变频空调 器的室内风机自动运行时，转速会随压缩机的工作频率在 12 档风速 范围内变化，由于风机的转速与空调器的能力配合较为合理，实现了 低噪音的宁静运行。 当空调高功率运转，迅速接近所设定的 温度后， 压缩机便在低转速、低能耗状态运转，仅以所需的功率维持设定的温 度。这样不但温度稳定，还避免了压缩机频繁地开开停停所造成的对 寿命的衰减，而且耗电量大大下降，实现了高效节能。 - 1- Adoj 采集整理 “变频空调”采用了比较先进的技术，启动时电压较小，可在 低电压和低温度条件下启动，这对于某些地区由 于电压不稳定或冬 天室内温度较低而空调难以启动的情况，有一定的改善作用。由于实 现了压缩机的无级变速，它 也可以适应更大面积的制冷制热需求。 不过，“变频空调”的价位通常较“定频空调”高出千元左右，所以， 在选购“变频空调”时还应注意以下几点： 一、直流变频节能 48％是以偏概全 中国制冷学会的专家指出，直流电的两个电极的极性是固定不 变的，电流只有一个流向，不会发生交变，根本 无频率可言，谈何 变频？目前市场上宣传的所谓“直流变频空调”实际上是直流调速空 调，它所采用的直流调速技术要远远优于调频技术。但营销人员为了 充分利用人们头脑中的思维定式，便不假思索地给它套上了原有的变 频帽子，于是闹出了笑话。 据介绍，直流调速只经过一次电压转换，所以能源损耗比调频调 速要小。另外，由于这种直流电机的转子是永磁的，又省却了三相交 流异步电机的转子电流消耗，所以，它从电网电源到电动机这一段的 电效率要比调频调速方式高，节省了一定的能量。但个别厂商却把这 点内部调节系统的节能夸大为整机的节能，于是就有了节能 48％的 说法。专家表示，节不节能主要取决于制冷系统的设计与配置，视其 系统制冷系数的大小而定。不难看出，将恒速空调机改进成调速空调 机主要是为了改善其自动调节的方式，以提高机器的品质，而不是以 节能为目标。不过要特别指出的是，调速只不过是改善空调机运行品 质的一个基础，而真正的改善还有赖于制冷系统的匹配。调节系统制 冷量的关键部件是节流减压元件，如果不将其从恒阻尼的毛细管改成 与调速范围相适应的、可调阻尼的电子减压阀（膨胀阀），那么，这 种调速空调机就没有多大意义，甚至还要多余消耗内部转换所需的电 能。现今空调的效能比一般在 2.6—2.9 之间，极少有超出 3.0 的。因 此，节能 48％的宣传是不确切的。 二、“工薪变频”不是降价而是降低了成本 - 2- Adoj 采集整理 “工薪变频”空调价格比大多数“变频”空调的价格低千元左 右，主要是降低了成本。首先，现在变频空调基 本上都是双转子的， 而且大多数用的是进口压缩机，而“工薪变频”用的是上海日立单转 子压缩机，这个差价大概是几百块钱。其次，节流装置分为两种，一 种是膨胀阀，另一种是毛细管。一般定频空调都用毛细管，变频空调 采用膨胀阀。“工薪变频”用的是毛细管的，毛细管成本十几块钱， 而膨胀阀则需一两百块钱。三是变频器，一般变频机都用进口的，“工 薪变频”用的是国产的。这一点上，除了成本上的差别，变频范围上 也存在宽窄之分。四是 “工薪变频”是单冷变频机，冬天不使用， 常用的四通阀变成了直通的，一个四通阀也是上百元，这几项加起来， 估计在成本上降低了 800 元左右。 三、不要以最大制冷量作为选购的标准 变频空调与普通空调在选择上是有差异的。在选购时，应根据 房间的面积来确定变频空调的功率大小，而不是 以最大制冷量作为其选购的标准。因为变频空调不是长时间工 作在最大制冷状况下的，其最大制冷量是限于在特定面积的房间里短 时间可以达到的制冷量，而且务必要避免在超面积的情况下使用。 变频空调的控制原理及主要特点 变频空调与普通空调器或称定转速空调器的主要区别是前者增 加了变频器。变频空调的微电脑随时收集室内环境的有关信息与内部 的设定值比较，经运算处理输出控制信号。交流变频空调的工作原理 是把工频交流电转换为直流电源，并把它送到功率模块(大功率晶体 管开关组合);同时模块受微电脑送来的控制信号控制，输出频率可调 的交变电源(合成波形近似正弦波)，使压缩机电机的转速随电源频率 的变化作相应的变化，从而控制压缩机的排量，调节制冷量或制热量。 直流变频空调同样把工频交流电转换为直流电源，并送至功率模块， 模块同样受微电脑送来的控制信号控制，所不同的是模块输出受控的 直流电源(无逆变环节)送至压缩机的直流电机，控制压缩机的排量， 因此直流变频空调更省电，噪声更小。变频空调的压缩机由变频电机 拖动，电源变频器输出频率变化的交流电给电动机，使电动机的转速 可以根据室内制冷量的需要而连续变化，最终压缩机的制冷量达到连 - 3- Adoj 采集整理 续变化的自动控制。为了配合制冷量的连续变化，制冷系统中采用了 电子膨胀阀，由脉冲电机开关阀芯，快速控制进入蒸发器的制冷剂流 量。 其主要特点为: 变频器能使压缩机电动机的转速无级连续可调，其转速是根据室 内空调负荷而成比例变化的，当室内需要急速降温(或急速升温)，空 调负荷加大时，压缩机转速就加快，制冷量(或制热量)就按比例增加， 当达到设定温度时，随即处于低速运转维持室温基本不变。变频空调 的节流是运用电子膨胀阀控制流量，它的室外微处理器可以根据设在 膨胀阀进出口、压缩机中气管处的温度传感器收集的信息来控制阀门 的开启度，随时改变制冷剂的流量。压缩机的转速与膨胀阀的开启度 相对应，使蒸发器的能力得到最大限度的发挥。同时，由于采用了电 子膨胀阀作为节流元件，化霜时不停机，利用压缩机排气的热量先向 室内供热，余下热量送到室外，将换热器翅片上的霜融化。变频空调 将逐步取代传统的定转速空调，成为空调控制技术发展的主流。变频 技术已从交流式向直流式转化，控制技术由 PWM(脉冲宽度调制)发 展为 PAM(脉冲振幅调制)。采用 PWM 控制方式的压缩机转速受到上 限转速的限制，一般不超过 7000 转/分，而采用 PAM 控制方式的压 缩机转速可提高 1.5 倍左右，这样大大提高了制冷和低温下的制冷能 力。 变频空调制冷系统组成 变频空调由压缩机、蒸发器、冷凝器、电磁四通阀、电子膨胀阀、 除霜阀、双毛细管等部件组成(如下图二)，工作时，空调器根据空调 房间的需要，自动控制变频器输出频率较高的交流电，使电动机的转 速加快，压缩机的制冷量加大，达到快速制冷或制热的目的，相反， 当房间的制冷或制热量较小时，压缩机以正常速度或较低速度运转， 因此，变频空调具有连续的制冷量调节，使得房间的温度波动较小。 在压缩机工作过程中，微电脑系统控制变频压缩机的同时，控制电子 膨胀阀的开启度，保持适当的制冷剂流量，从而直接改变蒸发器中制 冷剂的流量使其状态发生改变，压缩机的转速与膨胀阀的开启度相对 应，压缩机的排气量与膨胀阀的供液量相对应，使过热度不至于太大， 使蒸发器的能力得到最大限度的发挥，从而使制冷系统实现最高效率 的控制。 变频空调的分类和区别 - 4- Adoj 采集整理 变频空调按照工作原理可以分为交流变频和直流变转速两类，直 流变频空调只是俗称罢了。直流电路的两个电极的极性是固定不变 的，电流只有一个流向，不会发生交变，根本无频率可言。谈何变频? 采用的直流调速技术要远远优于调频技术，直流变转速是正确的叫 法。有关 DC 直流变转速空调和 AC 变频空调的简单区别:直流调速只 经过一次电压转换，所以能源损耗比调频调速要小。另外，由于这种 直流电机的转子是永磁的，又省却了三相交流异步电机的转子电流消 耗。所以，它从电网电源到电动机这一段的功率因数要比调频调速方 式高，节省了一定的能量。 变频空调对传统空调的优缺点和特点 变频/变转速空调器相对于传统空调器来讲，主要有 5 大特点: ● 启动电流低，故不存在启动电流对电网和对电度表的冲击，也 减少了对室内其它正在使用的家用电器的脉冲干扰影响。 ● 低温运行性能好，制暖性能明显优于传统空调器。 ● 控温波动小，避免了传统空调器采用的开/ 停运转控制方法易 造成的室内温度上下波动大 、感觉不舒服的缺陷。 ● 电网电压适应性强，相比较传统空调器，有些变频空调器能在 较宽电压范围内工作。有的甚至在低于 187V 时也能运行自如。 ● 控温速度快，能迅速将房间带入控温范围。 优点:变频空调空调采用了变频电源、变频压缩机、电子膨胀阀 和微电脑技术的有机结合，使空调性能进一步提高，使用时房间温度 波动小，舒适性更佳，对电源电压波动不敏感，压缩机启动后，一般 不停机，制冷量在 35%～117%的范围内变化，避免了普通空调的频 繁开停，延长了压缩机的寿命，同时具有高效、节能的特点。 缺点:价格较贵，同普通空调相比，约高出 1/3～1/4 的价格，同 时，由于变频空调的控制系统和变频系统较为复杂，对元器件要求较 高，相比较普通空调，变频空调的故障率较高，而且，由于采用了变 频技术，在变频的同时，会产生谐波污染。 变频空调使用小技巧 应根据房间的面积来确定所选变频空调 P 数的大小，一般 1P 机 使用在不大于 14 平方米房间。尽量避免在超面积的情况下使用，不 要将温度设置过低，使用时最好设置在“自动”挡，此时既舒适又节电。 - 5- 1 一、 故障显示 1、 室内机可显示故障信息 1． 柜机故障显示 2． 挂机故障显示 2、 变频维修小板可显示故障信息 3、 不可显示保护 二、 排查故障 1、 柜机故障分析 2、 挂机故障分析 3、 通用故障分析 4、 不可显示保护分析 附表 1（T1、T2、T3、T4、TH 温度对照表） 附表 2（排气温度对照表） 附表 3（变频检测小板简单的操作说明） - 6- 2 一、 故障显示 1、 室内机可显示故障信息 1． 柜机故障显示 保护代码 表示内容 故障代码 表示内容 P0 IPM 模块故障 E0 EEPROM 参数故障 P1 电压保护 E1 T1 传感器故障 P2 压缩机顶部温度保护 E2 T2 传感器故障 E3 T3/T4﹑排气传感器故障或室外机 E 方参数 故障 P4 室内蒸发器保护关压缩机(高温或低温) E5 主控板与显示按键板通信故障 P5 室外冷凝器高温保护关压缩机 E8 室内外通讯故障 P6 直流变频压缩机位置保护（包括 MCE 启动故障， MCE 缺相保护，MCE 零速保护，PWM 同步故障， 通信故障（连续 1min 接收不到室外数据或连续 15000 次接收室外数据错误）） E9 开关门故障(有自动升降门的机型才有) P7 室外排气温度过高关压缩机 Eb 室内风机失速故障(室内直流风机才有) P8 模式冲突(一拖多机型才有) L0 蒸发器高低温限频 P9 防冷风关风机 L1 冷凝器高温限频 PA 格栅保护(有格栅保护的机型才有) L2 压缩机排气高温限频 Pd 电流保护 L3 电流限频 2． 挂机故障显示 显示内容 故障或保护定义 Ｅ0 EEPROM参数错误 Ｅ１ 室内外机通信故障 Ｅ２ 过零检测出错 Ｅ３ 风机速度失控 Ｅ５ 室外温度传感器故障 Ｅ６ 室内温度传感器故障 Ｅ7 室外风机失速故障 Ｐ０ IPM模块故障 Ｐ１ 电压过高或过低保护 Ｐ２ 压缩机顶部温度保护 Ｐ4 直流变频压缩机位置保护 - 7- 3 2、 变频维修小板可显示故障信息 故障代码 故障、保护或限频 E0 室内机 E 方故障 E1 室内外通信故障 E2 室内机过零检测故障 E3 室内机风机失速故障 E5 室外机温度传感器或 E 方故障 E50 室外机温度传感器 E51 室外机 E 方故障 E52 室外盘管 T3 温度传感器故障 E53 室外环境 T4 温度传感器故障 E54 室外排气温度传感器故障 E55 室外回气温度传感器故障 E6 室内机温度传感器故障 E60 室内机室温 T1 传感器故障 E61 室内机管温 T2 传感器故障 E7 室外机直流风机失速故障 Eb 室内板与显示板通信故障 P0 室外机模块保护 P1 电压保护 P10 电压过低保护 P11 电压过高保护 P12 341MCE 故障 P2 压缩机顶部温度保护 P4 室外机压缩机反馈保护 P40 主控芯片与驱动芯片通信故障 P41 压缩机电流采样电路故障 P42 压缩机启动故障 P43 缺相保护 P44 零速保护 P45 341PWM 同步故障 P46 压缩机失速保护 P47 IPDU 压缩机锁定 P48 IPDU 压缩机脱调 P49 压缩机过电流故障 P6 压缩机排气高温保护 P8 电流保护 P80 室内机电流保护 P81 室外机电流保护 P82 输入交流电流采样电路故障 P9 蒸发器高低温保护 P90 蒸发器高温保护 P91 蒸发器低温保护 - 8- 4 PA 冷凝器高温保护 PF PFC 开关停机 3、 不可显示保护 L0 蒸发器高低温限频 L1 冷凝器高温限频 L2 压缩机排气高温限频 L3 电流限频 L5 电压限频 L6 PFC 故障限频 - 9- 5 二、 排查故障 1． 柜机故障分析 1、 故障现象：柜机室内显示板 E0（室内机 EEPROM 参数错误） 故障范围：室内电控 排查步骤： 室内电控故障，更换室内电控； 2、 故障现象：柜机室内显示板 E1（室内温度传感器故障） 故障范围：室内电控、室内温度传感器 排查步骤： 第一步：检查室内温度传感器接插是否良好，传感器线组和主控板连接线组是否有破损及 断裂； 第二步：换上一个良好的温度传感器（若无现成的传感器，则跳过此步操作，直接按第三 步操作）， 若故障现象取消，则确定传感器故障，更换传感器； 若故障现象不能取消，则确定室内电控故障，更换室内电控； 第三步：确定传感器接插没问题后，把室内环境温度传感器插头拔下，使其温度接近环境 温度，用万用表量传感器的电阻值（如：图 1）； 柜机 T1 传感器 （图 1） 第四步：大概估算此时室内温度情况，反查对应的温度表电阻值（附表 1）， 若温度对应电阻阻值偏离很大（温度阻值偏差在 5 度以上），则传感器故障，更换室内温度 传感器； 若温度对应电阻阻值偏差很小（温度阻值偏差在 5 度以下），则电控故障，更换室内电控； 3、 故障现象：柜机室内显示板 E2（室内蒸发器温度传感器故障） 故障范围：室内电控、室内蒸发器温度传感器 排查步骤： 参考 E1 故障的排查步骤进行排查； 4、 故障现象：柜机室内显示板 E3（室外机温度传感器或 EEPROM 故障） 故障范围：室外电控、室外温度传感器 排查步骤： 第一步：接上变频维修小板，观察小板显示的故障： - 10- 6 若显示 E51（室外机 EEPROM 故障）：更换室外电控； 第二步：若变频维修小板显示传感器故障，则按照以下代码锁定范围： E52（室外盘管 T3 温度传感器故障）：反查对应的温度表电阻值（附表 1） E53（室外环境 T4 温度传感器故障）：反查对应的温度表电阻值（附表 1） E54（室外排气温度传感器故障）：反查对应的温度表电阻值（附表 2） E55（室外回气温度传感器故障）：反查对应的温度表电阻值（附表 1） 第三步：锁定故障范围后，可参考 E1 故障的排查步骤进行排查； 5、 故障现象：柜机室内显示板 E5（主控板与显示按键板通信故障） 故障范围：室内电控、显示电控 排查步骤： 1． 带上一个正常工作的变频柜机显示板，不分机型，接上室内电控： 若故障消失，则确定原显示电控故障，更换显示电控； 若故障不消失，则确定室内电控故障，更换室内电控； 2． 同理，带上一个正常工作的变频柜机室内电控，不分机型，接上电源及全部负载以及 显示板： 若 E5 故障消失（注：由于室内电控可能存在搭配上的问题，所以有可能报其他故障， 只要不显示 E5 故障即可判断），则确定原室内电控故障，更换室内电控； 若 E5 故障不消失，则确认显示电控故障，更换显示电控； 3． 如果没有条件带显示电控或室内电控，则按以下步骤进行检测： 第一步：观察显示连接线组是否有破损，如有破损可以直接更换显示电控或手工连接 完好； 第二步：检查室内主控板元件是否有虚焊、短路或元器件损坏、烧毁的情况； 第三步：若条件允许的情况下，将 T1（室内温度传感器）放置于冷水下（水温必须低 于 20℃），然后上电，用万用表测量连接室外机电源的接线端子 L 出，N 出是否有市电 输出， 若无市电输出，则确定室内电控故障，更换室内电控； 若有市电输出，则继续往下； 第四步：检查显示板电路元件是否有虚焊、短路或元器件损坏、烧毁的情况； 6、 故障现象：柜机室内显示板 E8（室内外机通信故障） 故障范围：室内电控、室外电控、室内外连接线组 排查步骤： 第一步：检查室内主板与室内接线座之间的连线。确定后上电开机制冷/制热，测量接线端子 L 出与 N 出之间交流电压，看是否有市电输出（注：要在上电开机的 2 分钟内测试，如果在 2 分钟后测试会因为室内外电源主继电器断开而无电压输出）， 在继电器闭合时若无市电输出，则确定室内电控故障，更换室内电控； 第二步：在确定室内机有市电输出后，检查室外 L,N,S 接线是否正确， 测量室外接线端子 L,N 线是否有市电输入； 若室内外连接线完好及连接正确，室外机无电压输入，则确定室内外连接线组故障，检查线 体是否加长，加长点接触是否良好，或直接更换室内外连接线组； 第三步：在确保室外机有市电输入后，观察室外电控电源指示灯是否亮，若无任何指示灯 - 11- 7 亮，则按照以下步骤排查： 1． 检查室外机接线座到室外电控的接线，室外电控盒内的连接线，电抗器、PFC 电感是否接 插完好，若接插有问题，则接插完好后再开机尝试； 2． 检查电抗器，PFC 电感线圈是否良好，导通电阻应为 10Ω 以下； 3． 若室外为直流风机，则拔开风机插座，再次上电尝试，若故障消失，则室外风机故障， 更换电机； 若以上操作后，室外电源指示灯依然不良，则确定室外电控故障，更换室外电控； 第四步：若室外机指示灯是亮的，则是通信电路故障，则按照以下步骤测量： 在整机不通电的情况下，使用万用表测量 N-S 之间电阻（注：测量 N-S 电阻，必须正反 表笔交叉测量，否则影响测量结果的判断），正常电阻为无穷大。（如：图 2） 如果电阻不为无穷大，则需断掉室内外连接线继续测量： 若室内 N-S 之间电阻不为无穷大，则确定室内电控故障，更换室内电控； 若室外 N-S 之间电阻不为无穷大，则确定室外电控故障，更换室外电控； 室外机接线端子 挂机接线端子 - 12- 8 柜机接线端子 （图 2） 7、 故障现象：柜机室内显示板 E9（开关门故障） 故障范围：室内电控、开关门电机、光电开关、出风框部件 排查步骤： 第一步：手动将开关门扳至在半开、半关闭状态，重新上电但别开机，观察此时开关门是 否有关闭的动作： 如果没有关闭动作，则分别测量 1 脚与 2 脚，1 脚与 3 脚之间是否有交流电压， 如下表： 线序 1 脚（黄色、2 根线） 2 脚（黑色） 3 脚（红色） 与 N 线交流电压 N 线 市电 市电 （如：图 3）， 若电控风机插座有市电输出且无关闭动作，则确定电机故障，更换电机； 开关门控制 光电开关反馈 （图 3） - 13- 9 第二步：若测量第一步，电控风机插座没有市电输出，则测量电控主板上光电开关反馈， 按照以下步骤，测量电压：（若有现成的光电开关组件，则跳过此步操作） 线序 1 脚（红色） 2 脚（白色） 3 脚（棕色） 4 脚（黄色） 对应功能 open +5v 地 close 打开时电平 0v +5v 地 +5v 关闭时电平 +5v +5v 地 0v 一半开、一半关 0v +5v 地 0v 第 1：测量电控板上反馈插座第 2 脚（白色）-第 3 脚（棕色）之间电压是否有 5V 直流电压， 若无此电压，确定室内电控故障，更换室内电控； 第 2：将开关门至于一半开、一半关的状态然后重新上电，测量 1 脚（红色）与地，4 脚（黄 色）与地之间的电压是否能满足以上规律， 若能满足电压，则确定室内电控故障，更坏室内电控； 若不能满足电压，再检查以下： 1． 检查开关门光电开关是否被异物遮挡，若有异物，则清除后再上电尝试； 2． 检查开关门挡光板是否断裂，若断裂，则换出风框部件， 若确定出风框挡光板无问题后，则确定光电开关故障，更坏光电开关； 第三步：若有现成良好的光电开关组件，则按照以下步骤排查： 1． 将开关门至于一半开、一半关的状态，接上自带的光电开关组件； 2． 确定光电开关组件上的光电传感器并无任何异物遮挡； 3． 重新上电，别开机，观察此时开关门是否有关闭的动作： 若开关门无任何动作，则确定室内电控故障，更换室内电控； 4． 若开关门有关闭动作，则继续以下 2 步操作： 1、 开关门在关闭过程中，用手遮挡光电开关上 open 的光电传感器，开关门是否停止 关闭动作； 2、 开关门在打开过程中，用手遮挡光电开关上 close 的光电传感器，开关门是否停止 打开动作； 若以上操作不成立，则确定室内电控故障，更换室内电控； 若以上操作成立，则确定故障范围在原光电开关或出风框挡光板； 拆开出风框，检查挡光板是否损坏，若确定挡光板正常，则光电开关故障，更换光电 开关； 8、 故障现象：柜机室内显示板 Eb（室内风机失速故障） 故障范围：室内电控、室内风机、室内风叶 排查步骤： 第一步：开机看风机是否能转，若风机一直高速狂转，直至室内报故障，则室内电控故障， 直接换室内电控； 第二步：若风机不转，或间歇性的转，则按以下步骤排查： 第 1：上电开机，模式调为送风模式，为方便测试，将风速调为高风档，检查电压点（如： 图 4）： 线序 1 脚（红色） 3 脚（黑色） 4 脚（白色） 5 脚（黄色） 6 脚（蓝色） 管脚作用 风机电源 风机电源 风机控制电 路电源 风机驱动 风机反馈 - 14- 10 对应直流电压 +310V 地 +15V 0~5.6V 0~15V 测量工作电压：1 脚（红色），4 脚（白色）分别与 3 脚（黑色）地之间的电压是否满足 上面表格电压，若不能满足，则室内电控故障，更换室内电控； （图 4）直流风机接线端子 第 2：在确定电源输入正常后，测量第 5 脚（黄色）驱动电压是否正常： 正常运转时：风机驱动电压大约在：2.7V-4.6V 之间； 驱动电压是一个比较平稳的直流电压，且电压波动较小，若出现以下 3 个情况之一： 1． 电控没有风机驱动电压或驱动电压小于 2V； 2． 驱动电压大于+6V； 3． 驱动电压跳变、波动范围大于 1V； 则确定风机驱动异常，室内电控故障，更换室内电控； 若驱动电压正常，风机仍不转或者间歇性的转，则检查内机风叶是否正常，不正常则更 换风叶，否则可判定为风机故障，更换风机； 9、 故障现象：柜机室内显示板 P0（IPM 模块故障） 故障范围：室外电控、压缩机、压缩机连接线组 排查步骤： 第一步： 1． 打开室外机顶盖，仔细检查室外电控压缩机驱动模块（电控板上最靠近压缩机连接线 组蓝、红、黑的模块）及模块附近的电阻是否有炸裂、烧黑的痕迹（如：图 5）， 若发现有明显的烧坏、开裂的，则确定电控故障，更换室外电控； - 15- 11 （图 5）举例几款压缩机驱动模块 2． 检查电控和压缩机上 U/V/W 接线是否正确，确定接线无误后，断开压缩机与电控之间 的连接线组，再测量压缩机 U/V/W 之间的电阻，正确的电阻值应该为 0.5-2Ω 。 若电阻值明显偏大，则拆开室外机，测试压缩机连接线组是否接插好，是否烧坏； 确认连接线组没问题后，测量压缩机 U/V/W 之间的电阻，若电阻大于 10Ω ，则确定压 缩机故障，更换压缩机； 第二步：断开压缩机与模块之间的连接线组（注：必须确保压缩机与电控之间的连接线组 断开，其他接线保持不变，否则测量没有意义），测量以下电阻： 1． 测量电控板上 U（蓝）、V（红）、W（黑）相互之间的电阻（注：万用表正负表笔，一 共需要测量：UV、VU、UW、WU、VW、WV，6 个组合的电阻），阻值范围约在：300K Ω -20MΩ 之间，且组合之间（例如：UV 的阻值与 UW 的阻值的差）的电阻值相差小于 10%； 若出现以下 2 个情况之一，则确定室外电控故障，更换室外电控： 1、 测量 UV、VU、UW、WU、VW、WV，6 个组合电阻其中出现电阻小于 50KΩ 或大于 30MΩ ； 2、 组合之间的电阻值相差大于 100%（例如：UV 的阻值为 1MΩ ，UW 的阻值为 2MΩ ， 则确定有故障）； 2． 测量电控板上 U（蓝）、V（红）、W（黑）分别与 P（大点解电容的正极，IPM 模块引脚 处会有标注）之间的电阻，万用表正极分别接 U/V/W，负极接 P，测量的 3 组线电阻阻 值差别不大，阻值范围在：200KΩ -20MΩ 之间, 且组合之间（例如：UP 的阻值与 VP 的 阻值的差）的电阻值相差小于 10%； 若出现以下 2 个情况之一，则确定室外电控故障，更换室外电控： 1、 测量电阻出现小于 50KΩ 或大于 30MΩ ； 2、 组合之间的电阻值相差大于 100%（例如：UP 的阻值为 1MΩ ，VP 的阻值为 2MΩ ， 则确定有故障）； 3． 测量电控板上 U（蓝）、V（红）、W（黑）分别与 N（大点解电容的负极，IPM 模块引脚 处会有标注）之间的电阻，万用表正极分别接 U/V/W，负极接 N，测量的 3 组线电阻阻 值差别不大，阻值范围在：200KΩ -20MΩ 之间, 且组合之间（例如：UN 的阻值与 VN 的阻值的差）的电阻值相差小于 10%； 若出现以下 2 个情况之一，则确定室外电控故障，更换室外电控： 1、 测量电阻出现小于 50KΩ 或大于 30MΩ ； 2、 组合之间的电阻值相差大于 100%（例如：UN 的阻值为 1MΩ ，VN 的阻值为 2M Ω ，则确定有故障）； 4． 测量电控板上 U+、V+、W+、U-、V-、W-，六路压缩机驱动分别与 N 之间的电阻（U+ 与 N、V+与 N、W+与 N、U-与 N、V-与 N、W-与 N），每组测量的数据电阻值相差小于 10%； 若出现以下情况，则确定室外电控故障，更换室外电控： 测量六路驱动其中一路与地之间的电阻值与其他几路电阻值有明显差异， 阻值相差大 于 100%，则确定有故障。例如：测量 V+与 N 之间的电阻值为 1MΩ ，W+与 N 之间的阻 - 16- 12 值为 2MΩ ，则确定有故障； 第三步：在确定以上 2 步测量都没有问题后，然后上电开机，测量以下电压： 测量点 15V 电源 N 线 与 N 线之间的直流电压 15V-17V 0V 15V 电源：PCB 板底有标明，若找不到，则寻找室外电控板最接近变频模块（带大散热 器、接压缩机连接线组的）的 IN4749 稳压二级管（外观图片如：图 6），测量稳压管 2 端的电压，看是否满足以上表格电压。 举 例某款机型稳压管位置 举例某款机型稳 压管位置 IN4749 稳压二极管 （图 6） 若 15V 电源的电压小于 12V 或大于 20V，则确定室外电控故障，更换室外电控； 第四步：若以上 3 步测量都没问题后，参考变频机性能维修手册，确认是否压缩机故障。 10、 故障现象：柜机室内显示板 P1（电压保护） 故障范围：室外电控、无故障 排查步骤： 第一步：出现以下现象，为正常现象： 1． 室外机断电，室外电控在放电的时候； 2． 输入电压过低，室外直流母线电压低于 113V 时，报故障； 第二步：故障原因： 故障代码 故障信息 故障原因及排查步骤 - 17- 13 P1 电压保护 P10 电压过低保护 室外直流母线电压低于 113V P11 电压过高保护 室外直流母线电压高于 389V P12 341MCE 故障 更换室外电控 第三步：测量步骤： 1． 接上变频检测小板，上电开机，等压缩机开启后关机； 2． 用万用表测量直流母线电压（P,N 之间的电压/大点解电容的正负极电压），同时观察变 频检测小板的直流母线电压采样的值（电压采样值选择代号：“Ir341”，具体操作见变 频检测小板功能规格书），对比实际电压与变频检测小板采样值， 若对比的电压值偏差大于 20V，则室外电控故障，更换室外电控； 第四步：对于开机就报 P1 电压保护的机器： 产生原因：当机子发生故障，室内机为了保护整机，内机会迅速断开室外电源主继电器， 室外电控在放电的时候，变频检测小板显示 P1、P10； 重要备注： 若发生室外电控刚开机就断电，变频检测小板报 P1 故障的时候，此时必须注意检查室 外电控是否有短路、继电器损坏的现象，或变频检测小板在报 P1、P10 前所显示的故障信 息，那才是真正的故障信息，请按照此故障信息进行排查； 11、 故障现象：柜机室内显示板 P2（压缩机顶部温度保护） 故障范围：室外电控、压缩机顶部温度传感器、压缩机连接线接线 排查步骤： 第一步：打开室外机顶盖，把压缩机顶部温度保护插头拔下，在电控顶部温度保护的插座 上系上导线（目的：使顶部温度保护插座短接），然后接上变频检测小板，上电开机，（如： 图 7） （图 7） 若变频检测小板扔报 P2 保护，则确定室外电控损坏，更换室外电控； 第二步：把压缩机顶部温度保护传感器拆下，放置常温下，必须保证传感器温度接近常温， 然后用万用表测量其电阻值： 若电阻值为无穷大或电阻值大于 5KΩ ，则确定顶部温度传感器故障，更换传感器； 第三步：在第二步拆压缩机顶部温度保护传感器时，注意看看压缩机实际温度，若压缩机 - 18- 14 实际温度的确很高，则检测压缩机连接线组，确定压缩机线序是否正确； 第四步：若前三步操作都没问题，压缩机运行时候温度很高频繁达到保护，则可能压缩机 故障或系统故障，参考变频机性能维修手册确认压缩机或系统是否故障； 12、 故障现象：柜机室内显示 P4（室内蒸发器保护关压缩机） 故障范围：室内电控、室内蒸发器温度传感器、室内风机 排查步骤： 制冷时：低温保护；制热时：高温保护； 第一步：风机是否正常运作，可参考： 1． 参考柜机室内交流风机故障排查步骤，判断交流风机是否正常； 2． 参考直流风机故障排查步骤，判断直流风机是否正常； 第二步：参考 E1 故障的排查步骤，确定是否为传感器故障或对应的电控板故障； 第三步：检查风道，确定出风口是否被挡住，影响蒸发器的热交换； 第四步：参考变频机性能维修手册确认系统是否故障； 13、 故障现象：柜机室内显示 P5（室外冷凝器高温保护关压缩机） 故障范围：室外电控、室外冷凝器温度传感器、室外风机 排查步骤： 可参考 P4（室内蒸发器保护关压缩机）的排查步骤进行排查； 14、 故障现象：柜机室内显示 P6（直流变频压缩机位置保护） 故障范围：室外电控、压缩机 排查步骤： 此故障需借用变频检测小板进行排查，变频检测小板对应的故障是： 故障代码 故障信息 排查步骤 P4 室外机压缩机反馈保护 参考 P0 的排查故障 P40 主控芯片与驱动芯片通信故障 更换室外主控 P41 压缩机电流采样电路故障 更换室外主控 P42 压缩机启动故障 参考 P0 的排查故障 P43 缺相保护 参考 P0 的排查故障 P44 零速保护 参考 P0 的排查故障 P45 341PWM 同步故障 参考 P0 的排查故障 P46 压缩机失速保护 参考 P0 的排查故障 P47 IPDU 压缩机锁定 暂时没用上 P48 IPDU 压缩机脱调 暂时没用上 P49 压缩机过电流故障 参考 P0 的排查故障 同时，参考变频机性能维修手册确认压缩机或系统是否故障； 15、 故障现象：柜机室内显示 P7（室外排气温度过高关压缩机） - 19- 15 故障范围：室外电控、排气温度传感器、缺冷媒 排查步骤： 第一步：把排气温度传感器插头拔下，使其温度接近环境温度，用万用表测量传感器的电 阻值，可参考 E1 故障进行排查，确定是否为传感器故障或对应的电控板故障； 第二步：参考变频机性能维修手册，确定整机系统是否故障或缺冷媒； 16、 故障现象：柜机室内显示 P8（变频一拖多模式冲突） 故障范围：无故障 排查步骤： 故障说明：此保护只有变频一拖多才会体现，在多台内机同时开机的情况下，当出现有内 机为制热模式，而另外又出现有内机为非制热模式时候，则显示板出现 P8 保护，此现象为 正常现象，只要调整全部内机同时都为制热或非制热模式即可 17、 故障现象：柜机室内显示 P9（防冷风关风机） 故障范围：室内电控、室内蒸发器温度传感器、制热系统、无故障 排查步骤： 第一步：出现以下 3 种情况报 P9，为正常现象： 1． 初开机制热 5 分钟内，室内蒸发器温度比较低，此时报 P9 防冷风关内风机； 2． 制热时，压缩机停机，蒸发器温度会降低，此时报 P9 防冷风关内风机； 3． 化霜过程及化霜结束刚开压缩机； 第二步：若压缩机正常运作，风机一直不能启动时： 1． 参考 E1 故障进行排查，确定是否为 T2 蒸发器温度传感器故障或对应的电控板故障； 2． 若确定传感器及室内电控没问题后，则参考变频机性能维修手册确定整机制热效果是否 达到要求； 18、 故障现象：柜机室内显示 PA（格栅保护） 故障范围：室内电控、格栅传感器 排查步骤： 第一步：打开格栅门，检查传感器与电控板的插座是否牢固，然后用手把格栅传感器摁住， 看故障是否能解除；（如：图 8） 格栅感应开关 - 20- 16 按下格栅感应开关，测量格栅传感器反馈插座电阻 （图 8） 若故障能解除，则格栅门结构没有扣好，检查格栅门结构； 第二步：若摁住格栅门故障仍不能解除，则把格栅门传感器插座拔下，用万用表测量格栅 传感器电阻，对应的电阻是： 摁下传感器 导通，电阻为 0-10Ω 没摁下传感器 截止，电阻无穷大 若满足以上规律，故障扔不解除，则确定电控故障，更换室内电控； 若不能满足以上规律，则格栅传感器故障，更换格栅传感器； 19、 故障现象：柜机室内显示 Pd（电流保护） 故障范围：室外电控 排查步骤： 第一步：接上变频检测小板，上电开机， 若压缩机尚未启动变频检测小板就报 P8 故障，则确定室外电控故障，更换室外电控； 第二步：把电流钳表钳在穿过交流互感器采样的 N 线上（如：图 9），上电开机，将变频检 测小板设置到“dL”，对比电流钳表采样的电流值与变频检测小板采样的电流值， 若偏差大于 2A，则电控故障，更换室外电控； （图 9） 第三步：若实测电流与变频检测小板采样电流值一致，则参考变频机性能维修手册，确认 系统是否故障； - 21- 17 4． 挂机故障分析 1、 故障现象：挂机室内显示板 E0（室内机 EEPROM 参数错误） 故障范围：室内电控 排查步骤： 室内电控故障，更换室内电控； 2、 故障现象：挂机室内显示板 E1（室内外机通信故障） 故障范围：室内电控 排查步骤： 参考柜机 E8 通信故障进行排查； 3、 故障现象：挂机室内显示 E2（过零检测出错） 故障范围：室内电控 排查步骤： 室内电控故障，更换室内电控； 4、 故障现象：挂机室内显示 E3（风机速度失控） 故障范围：室内电控、室内风机 排查步骤： 风机分为：直流风机故障或交流风机故障； 直流风机：参考柜机 Eb（室内风机失速故障）进行排查； 交流风机： 第一步：上电开机，模式调为送风模式，为方便测试，将风速调为高风档， 若此时风机不转，则检查以下电压点：（如：图 10） 线序 1 脚（红色） 2 脚（黑色） 3 脚（白色） 管脚作用 电源 N 线 风机驱动 接启动电容 对应交流电压 0 70-180V 测量风机驱动：测量 1 脚与 2 脚之间的交流电压，是否满足上面表格的电压范围（注 意把导风条、清洁滤网拆下，否则风道阻力可能会增大，驱动电压会偏高，影响判断）， 若没有电压输出，则确定室内电控故障，更换室内电控； 第二步：若电控有风机驱动电压，但驱动电压大于上面表格的电压（约 180V-213V 之间）， 且风机不转时： 继续上电开机，模式调为送风模式，风速为高风档，此时风机依旧没有启动时，用手直接 沿着风机转动的方向（注意：必须沿着风机转动的方向，否则无法启动）转动风轮，尝试 几次，看风机能否带动起来（注意：必须在整机报故障之前完成操作，否则整机负载全部 停止运行）。 若此操作，风机能带动起来，则确定室内电控风机启动电容故障，更换室内电控； 若此操作，风机依旧不能启动，则确定风机损坏，更换风机； 第三步：上电开机，当风机开启后一直转动，然后停止，室内报风机失速故障时： 测量以下风机反馈电压：（如：图 10） - 22- 18 线序（风机反馈插头有标识） 1 脚 2 脚 3 脚（灰/白花边线） 管脚作用 电源 风机反馈 电源地 对应直流电压 +12V 运行：2.5-3V；静止：5.5V 0V 1． 测量 1 脚与 3 脚之间是否有 12V 电压，若没有，则室内电控故障，更换室内电控； 2． 确定 1 脚与 3 脚之间有 12V 电压后，在风机转动的时候，测量 2 脚与 3 脚之间是否反 馈电压： 若反馈一直为静止电压：5.5V，则确定风机故障，更换风机； 若反馈电压为运行电压：2.5-3V，则确定室内电控故障，更换室内电控； 风机驱动插座 风机驱动反馈 （图 10） 5、 故障现象：挂机室内显示 E5（室外温度传感器故障） 故障范围：室外电控、室外温度传感器 排查步骤： 参考柜机 E3 室外温度传感器故障进行排查； 6、 故障现象：挂机室内显示 E6（室内温度传感器故障） 故障范围：室内电控、室内温度传感器 排查步骤： 参考柜机 E1 室内温度传感器故障进行排查； 7、 故障现象：挂机室内显示 E7（室外风机失速故障） - 23- 19 故障范围：室外电控、室外风扇电机 排查步骤： 参考柜机 Eb（室内风机失速故障）进行排查； 8、 故障现象：挂机室内显示 P0（IPM 模块故障） 故障范围：室外电控、压缩机、压缩机连接线组 排查步骤： 参考柜机 P0（IPM 模块故障）进行排查； 9、 故障现象：挂机室内显示 P1（电压过高或过低保护） 故障范围：室外电控、无故障 排查步骤： 参考柜机 P1（电压保护）进行排查； 10、 故障现象：挂机室内显示 P2（压缩机顶部温度保护） 故障范围：室外电控、压缩机顶部温度传感器、压缩机连接线接线 排查步骤： 参考柜机 P2（压缩机顶部温度保护）进行排查； 11、 故障现象：挂机室内显示 P4（直流变频压缩机位置保护） 故障范围：室外电控、压缩机 排查步骤： 参考柜机 P6（直流变频压缩机位置保护）进行排查； 3． 通用故障分析 1、 柜机室内风机不转 故障范围：室内电控、室内交流风机 排查步骤： 第一步： 上电开机，模式调为送风模式，并将风速在每个风速档切换，看风机是否能正常运作； 若风机在某个风速档不运转或运转不正常，则按照以下步骤测量： 第1． 拔开风机接线端子（注：必须断开风机插座，否则测量不准确），测量风机接线座： （如：图 11） 对应风机线序 1 脚（白色） 2 脚（黄色） 3 脚（红色） 4 脚（黑色） 管脚作用 低风 高风 强劲风 N 线 与 N 之间的交流电压 220V 220V 220V 0V 调节风速，让风速在各个档位直接切换，并测量以下交流电压： 若风速低风档时：1 脚与 4 脚的交流电压为 220V，其余为 0V； 若风速高风档时：2 脚与 4 脚的交流电压为 220V，其余为 0V； 若风速强劲风档时：3 脚与 4 脚的交流电压为 220V，其余为 0V； 若对应的风速没有电压输出，则确定室内电控故障，更换室内电控； - 24- 20 3 档交流风机插座 （图 11） 第2． 室内电控有正常电压输出，但风机不转时： 继续上电开机，模式调为送风模式，此时风机依旧没有启动时，用手直接沿着风机转 动的方向（注意：必须沿着风机转动的方向，否则无法启动）转动风轮，尝试几次，看风 机能否带动起来。 若此操作，风机能带动起来，则确定室内电控风机启动电容故障，更换室内电控； 若此操作，风机依旧不能启动，则确定风机损坏，更换风机； 2、 故障现象：室内机无显示、遥控/按键操作无反应 故障范围：室内电控、显示板、电源输入 排查步骤： 第一步：检查主板和显示板连接线插接是否连接好，检查电源线和变压器的线是否接好； 第二步：上电开机，重点关注室内机的各个负载是否有复位动作，如以下现象： 1． 挂机蜂鸣器是否鸣叫、导风条是否复位或手摸导风条步进电机位置是否有吱吱的动作； 2． 柜机开关门、进风/出风导风条是否复位或手摸导风条位置，步进电机是否有吱吱的动 作； 若无上述动作，则跳到第三步进行操作； 若有上述动作，则跳到第五步进行操作； 第三步：用万用表测量室内交流压 L，N 输入是否正常， 若无交流电压输入，则检测电源线是否完好，室内电源输入是否正常，接线是否正确； 第四步：在确定电控板电源输入没问题后，测量以下电压： 1． 用万用表交流档测量变压器是否有市电输入； 2． 测量变压器输出是否正确（交流 9~15V 电压）； 第五步：用万用表测量显示板的直流电压输入， 若无电压输入，则室内电控故障，更换室内电控； 若有电压输入： 柜机：更换显示板； 挂机：参考挂机显示不全的操作方法进一步排查； - 25- 21 3、 故障现象：显示不全 故障范围：显示板，室内电控 排查步骤： 柜机：更换显示电控； 挂机： 第一步：检查显示板与主控板连接线是否接插牢固，连接是否完好； 第二步：用万用表按照以下步骤进行测量： 1． 打开室内电控，检查显示板对接线组插头与入芯片口之间的电阻（7 个电阻）是否虚焊、 连焊；检查主芯片引脚是否有虚焊、连焊； 2． 分别测量主芯片与显示板连接线组插头之间的 7 个电阻，其中 5 个是 100Ω（贴片：101、 插件：棕黑棕金）电阻，2 个 510Ω 电阻（贴片：511、插件：绿棕棕金），测量其电阻 值： 若电阻值有明显的偏大，则确定电阻损坏，更换室内电控； 第三步：经过以上 2 步检查，确定没有问题后，则确定显示板故障，更换显示板； 4、 故障现象：室内机显示“尘满” 故障范围：无故障 排查步骤： 第一步：原理说明： 1． 此现象并非故障； 2． 产生原因：室内程序通过记录空调的实验时间，达到 200 小时后显示“尘满”信息，提 醒用户清洁进风过滤网； 第二步：拆下过滤网清洁，然后按照产品规格书指引，取消“尘满”信息； 例如某机型：按遥控器“数显”键，能取消“尘满”信息； 5、 故障现象：室内机显示“干燥清洁（防霉）” 故障范围：无故障 排查步骤： 第一步：原理说明： 1． 此现象并非故障； 2． 产生原因： 开启条件（满足以下条件）： a.关机前的实际的运行模式为制冷或抽湿模式，且压缩机已经开启。 b.按开关键或定时关机进入到关机状态。 关闭条件（满足以下条件之一）： a.完成完整的干燥过程。 b.在干燥的过程中接收到干燥信号。（在干燥过程中接收到干燥关信号，则干燥使能关闭。） c.遭遇室内机故障（E9 除外）。 d.干燥过程中按遥控器开关键或面板开关键开机。 第二步： 若不需要“干燥清洁（防霉）”功能，则可通过按遥控器“干燥”键取消； - 26- 22 若需要“干燥清洁（防霉）”功能，在整机完成整个干燥过程后，会自动进入关机状态； 6、 故障现象：室内机显示“（预热）化霜” 故障范围：无故障 排查步骤： 第一步：原理说明： 1． 此现象并非故障； 2． 产生原因： 在刚开启制热时：T2 温度尚未达到整机目标温度，为了防止吹出冷风，故风机暂不开启， 室内显示“（预热）化霜”信息，待 T2 温度上升到整机的目标温度，“（预热）化霜”信息 取消，风机开启，正常运行； 在制热运行过程中：由于室外机可能结霜或整机的制热效果下降，为了保证空调的制热量， 故进行化霜动作； 第二步：跟客户解释化霜的原因，让客户接受； 4． 不可显示保护分析 1、 故障现象：L0（蒸发器高低温限频） 故障范围：蒸发器温度采样误差、风道不畅通、风机转速异常 排查步骤： 第一步：检查风道： 1． 检测过滤网是否积满灰尘，若积尘严重，则需清理； 2． 检测风道是否有杂物，不能有杂物遮掩风道，影响热交换； 第二步：确定室内风机转速是否异常的慢； 第三步：参考 E1 故障排查的方法，检查蒸发器温度传感器采样是否有误差； 第四步：参考变频机性能维修手册，确认系统是否故障； 第五步：如果以上操作后确认没有问题，则属于正常现象； 2、 故障现象：L1（冷凝器高温限频） 故障范围：冷凝器温度采样误差、风道不畅通、风机转速异常 排查步骤：参考 L0（蒸发器高低温限频）的操作 3、 故障现象：L2（压缩机排气高温限频） 故障范围：排气温度采样误差、缺冷媒 排查步骤：参考柜机室内显示 P7（室外排气温度过高关压缩机）的操作进行排查 4、 故障现象：L3（电流限频） 故障范围：室外电控、系统压力 排查步骤： 第一步：参考柜机室内显示 Pd（电流保护）的排查步骤，确定室外电控电流采样是否正常； 第二步：注意观察报 L3 电流限频保护的同时，是否也同时报 L0 或 L1 保护， 若出现，则参考 L0 或 L1 的排查步骤进行排查； 第三步：整机是否工作在恶劣的工作环境下高频运转，若是，则属于正常情况； - 27- 23 5、 故障现象：L5（电压限频） 故障范围：室外电控、电源输入电压 排查步骤： 第一步：测量室内交流电压输入，看是否低电压工作，若电压低于 165V 运转，则属于正常 的电压限频情况； 第二步：测量交流电压采样是否正确： 接上变频检测小板，上电开机，室外机上电后，用万用表测量室外机 L,N 输入，同时观察变 频检测小板的交流电压采样值（电压采样值选择代号：“AC-Td”），对比实际电压与变频检 测小板采样值， 若对比的电压值偏差大于 20V，则室外电控故障，更换室外电控； 第二步：测量直流母线电压采样是否正确： 参考柜机室内显示板 P1（电压保护）进行排查，确认直流母线电压采样是否正确； 6、 故障现象：L6（PFC 故障限频） 故障范围：室外电控 排查步骤：室外电控 PFC 模块故障，更换室外电控； - 28- 24 附表 1（T1、T2、T3、T4、TH 温度对照表） 温度 电阻 温度 电阻 温度 电阻 温度 电阻 -20 115.266 20 12.6431 60 2.35774 100 0.62973 -19 108.146 21 12.0561 61 2.27249 101 0.61148 -18 101.517 22 11.5 62 2.19073 102 0.59386 -17 96.3423 23 10.9731 63 2.11241 103 0.57683 -16 89.5865 24 10.4736 64 2.03732 104 0.56038 -15 84.219 25 10 65 1.96532 105 0.54448 -14 79.311 26 9.55074 66 1.89627 106 0.52912 -13 74.536 27 9.12445 67 1.83003 107 0.51426 -12 70.1698 28 8.71983 68 1.76647 108 0.49989 -11 66.0898 29 8.33566 69 1.70547 109 0.486 -10 62.2756 30 7.97078 70 1.64691 110 0.47256 -9 58.7079 31 7.62411 71 1.59068 111 0.45957 -8 56.3694 32 7.29464 72 1.53668 112 0.44699 -7 52.2438 33 6.98142 73 1.48481 113 0.43482 -6 49.3161 34 6.68355 74 1.43498 114 0.42304 -5 46.5725 35 6.40021 75 1.38703 115 0.41164 -4 44 36 6.13059 76 1.34105 116 0.4006 -3 41.5878 37 5.87359 77 1.29078 117 0.38991 -2 39.8239 38 5.62961 78 1.25423 118 0.37956 -1 37.1988 39 5.39689 79 1.2133 119 0.36954 0 35.2024 40 5.17519 80 1.17393 120 0.35982 1 33.3269 41 4.96392 81 1.13604 121 0.35042 2 31.5635 42 4.76253 82 1.09958 122 0.3413 3 29.9058 43 4.5705 83 1.06448 123 0.33246 4 28.3459 44 4.38736 84 1.03069 124 0.3239 5 26.8778 45 4.21263 85 0.99815 125 0.31559 6 25.4954 46 4.04589 86 0.96681 126 0.30754 7 24.1932 47 3.88673 87 0.93662 127 0.29974 8 22.5662 48 3.73476 88 0.90753 128 0.29216 9 21.8094 49 3.58962 89 0.8795 129 0.28482 10 20.7184 50 3.45097 90 0.85248 130 0.2777 - 29- 25 11 19.6891 51 3.31847 91 0.82643 131 0.27078 12 18.7177 52 3.19183 92 0.80132 132 0.26408 13 17.8005 53 3.07075 93 0.77709 133 0.25757 14 16.9341 54 2.95896 94 0.75373 134 0.25125 15 16.1156 55 2.84421 95 0.73119 135 0.24512 16 15.3418 56 2.73823 96 0.70944 136 0.23916 17 14.6181 57 2.63682 97 0.68844 137 0.23338 18 13.918 58 2.53973 98 0.66818 138 0.22776 19 13.2631 59 2.44677 99 0.64862 139 0.22231 附表 2（排气温度对照表） 温度 电阻 温度 电阻 温度 电阻 温度 电阻 -∞ ∞ 45.4 24.0541 76.4 7.9970 114.3 2.6447 -38.7 2047.2400 45.9 23.5600 76.9 7.8726 115.2 2.5892 -28.5 1019.5900 46.4 23.0809 77.4 7.7500 116.0 2.5343 -22.2 677.0400 47.0 22.6161 77.9 7.6293 116.8 2.4800 -17.4 505.7650 47.5 22.1650 78.4 7.5105 117.6 2.4262 -13.6 403.0000 48.0 21.7270 78.8 7.3934 118.5 2.3730 -10.4 334.4900 48.5 21.3014 79.3 7.2781 119.4 2.3203 -7.6 285.5543 49.0 20.8879 79.8 7.1644 120.3 2.2681 -5.1 248.8525 49.5 20.4858 80.3 7.0525 121.2 2.2165 -2.9 220.3067 50.0 20.0948 80.8 6.9422 122.1 2.1654 -0.9 197.4700 50.6 19.7143 81.3 6.8335 123.0 2.1148 1.0 178.7855 51.1 19.3440 81.8 6.7263 124.0 2.0646 2.8 163.2150 51.6 18.9834 82.3 6.6207 125.0 2.0150 4.4 150.0400 52.1 18.6322 82.9 6.5166 126.0 1.9659 5.9 138.7471 52.6 18.2900 83.4 6.4139 127.0 1.9172 7.4 128.9600 53.1 17.9565 83.9 6.3127 128.0 1.8690 8.8 120.3963 53.5 17.6313 84.4 6.2129 129.1 1.8213 10.1 112.8400 54.0 17.3141 84.9 6.1145 130.1 1.7740 11.3 106.1233 54.5 17.0046 85.4 6.0174 131.2 1.7271 12.5 100.1137 55.0 16.7027 85.9 5.9216 132.4 1.6808 13.7 94.7050 55.5 16.4079 86.5 5.8272 133.5 1.6348 14.8 89.8114 56.0 16.1200 87.0 5.7340 134.7 1.5893 15.8 85.3627 56.5 15.8388 87.5 5.6420 135.9 1.5442 16.9 81.3009 56.9 15.5641 88.1 5.5513 137.2 1.4995 17.9 77.5775 57.4 15.2957 88.6 5.4617 138.5 1.4553 18.9 74.1520 57.9 15.0333 89.1 5.3733 139.8 1.4114 19.8 70.9900 58.4 14.7767 89.7 5.2861 141.1 1.3680 20.7 68.0622 58.9 14.5257 90.2 5.2000 142.5 1.3249 21.6 65.3436 59.3 14.2802 90.8 5.1150 144.0 1.2823 - 30- 26 22.5 62.8124 59.8 14.0400 91.3 5.0311 145.4 1.2400 23.3 60.4500 60.3 13.8049 91.9 4.9482 147.0 1.1981 24.2 58.2400 60.8 13.5747 92.5 4.8664 148.6 1.1566 25.0 56.1681 61.2 13.3494 93.0 4.7856 150.2 1.1154 25.8 54.2218 61.7 13.1287 93.6 4.7058 151.9 1.0747 26.5 52.3900 62.2 12.9124 94.2 4.6270 153.7 1.0342 27.3 50.6629 62.7 12.7006 94.8 4.5492 155.5 0.9942 28.1 49.0317 63.1 12.4930 95.4 4.4723 157.4 0.9545 28.8 47.4886 63.6 12.2895 95.9 4.3964 159.4 0.9151 29.5 46.0268 64.1 12.0900 96.5 4.3213 161.4 0.8761 30.2 44.6400 64.5 11.8944 97.1 4.2472 163.6 0.8374 30.9 43.3225 65.0 11.7025 97.7 4.1739 165.9 0.7991 31.6 42.0693 65.5 11.5143 98.4 4.1015 168.3 0.7610 32.3 40.8757 65.9 11.3296 99.0 4.0300 170.8 0.7233 33.0 39.7377 66.4 11.1484 99.6 3.9593 173.5 0.6860 33.6 38.6514 66.9 10.9706 100.2 3.8894 176.3 0.6489 34.3 37.6133 67.4 10.7960 100.9 3.8203 179.3 0.6122 34.9 36.6204 67.8 10.6245 101.5 3.7521 182.5 0.5757 35.6 35.6698 68.3 10.4562 102.1 3.6846 185.9 0.5396 36.2 34.7588 68.8 10.2909 102.8 3.6178 189.6 0.5038 36.8 33.8849 69.2 10.1285 103.4 3.5519 193.6 0.4682 37.4 33.0460 69.7 9.9689 104.1 3.4866 198.0 0.4330 38.0 32.2400 70.2 9.8122 104.8 3.4221 202.8 0.3980 38.6 31.4650 70.7 9.6581 105.5 3.3583 208.0 0.3634 39.2 30.7192 71.1 9.5067 106.2 3.2952 213.9 0.3290 39.8 30.0011 71.6 9.3578 106.9 3.2329 220.6 0.2949 40.4 29.3091 72.1 9.2114 107.6 3.1711 228.2 0.2611 40.9 28.6418 72.6 9.0675 108.3 3.1101 237.2 0.2275 41.5 27.9979 73.0 8.9260 109.0 3.0497 247.8 0.1942 42.1 27.3762 73.5 8.7867 109.7 2.9900 260.9 0.1612 42.6 26.7756 74.0 8.6498 110.5 2.9309 277.8 0.1284 43.2 26.1950 74.5 8.5150 111.2 2.8724 301.2 0.0960 43.7 25.6334 75.0 8.3824 112.0 2.8146 337.6 0.0637 44.3 25.0900 75.4 8.2519 112.8 2.7574 411.3 0.0317 44.8 24.5638 75.9 8.1235 113.5 2.7007 ∞ 0.0000 附表 3（变频检测小板简单的操作说明） 1． 显示： 在任何显示状态下，按“查询键”，进入查询显示；再按一次“查询键”，退出查询显示， 回到频率显示；在查询显示状态下，按“上升键”或“下降键”，可查询室内外的信息。 查询代码 查询信息 显示范围 - 31- 27 Fr． 运行频率 0～999Hz FT． 室内目标频率 0～999Hz T1． 室温温度值 -99～99℃ T2． 室内管温温度值 -99～99 T3． 室外管温温度值 -99～99℃ T4． 室温环境温度温度值 -99～99℃ TP． 排气温度温度值 -99～99℃ TH. 回气温度温度值 -99～99℃ dL． 电流值 0～99.99 Uo． 电压值 0～9999 TT． 室内设定温度 0～99℃ Pr． 直流风机运行转速 0～9999 Lr． 膨胀阀运行开度 0～9999 od． 运行模式 0～9999 2． 按键： 调试板共 4 个按键。从左到右分别为“查询键”（SW1）、“设定键”（SW2）、“上升键”（SW3）、 “下降键”（SW4）。 （1）查询键 频率显示与查询显示切换。 （2）设定键 频率显示、压缩机频率设定显示、直流风机风速设定显示、膨胀阀开度设定显示、四通阀 开关设定显示之间切换。 在设定显示时，连续按“设定键”3s 以上，直接回到频率显示。 在查询电压值时，连续按或长按“设定键”3s 以上，电压显示值在 IR 341 采样值、IPDU 采样值、KAGA TI DSP 采样值、MIDEA 采样值、FAIRCHILD TI DSP 采样值、TD-0.5-1 交流电压 采样值之间循环切换（上电默认显示 IR 341 采样值）。（电压采样值选择代号：“Ir341”--IR 341 采样值， “IPdU”--IPDU 采样值， “KAgA”--KAGA TI DSP 采样值， “NIdEA”--MIDEA 采样值， “FAIrCH” --FAIRCHILD TI DSP 采样值，“AC-Td” --TD-0.5-1 交流电压采样值，2s 后显示实际电压采样 值）。 在查询电流值时，连续按或长按“设定键”3s 以上，电流显示值在 0057W 互感器采样值、 东芝开利互感器采样值之间循环切换（上电默认显示 0057W 互感器采样值）。（电流采样值选择 代号：“0057”--0057W 互感器采样值，“ToSHbA”--东芝开利互感器，2s 后显示实际电流采样 值）。 （3）上升键和下降键 在查询状态下，切换查询信息。 在设定状态下，调整设定值，每按一下，设定值每次加 1 或减 1，在“直流风机风速设定” 或“膨胀阀开度设定”时连续按住 10s 以上，设定值每次加 10 或减 10。 - 32-
